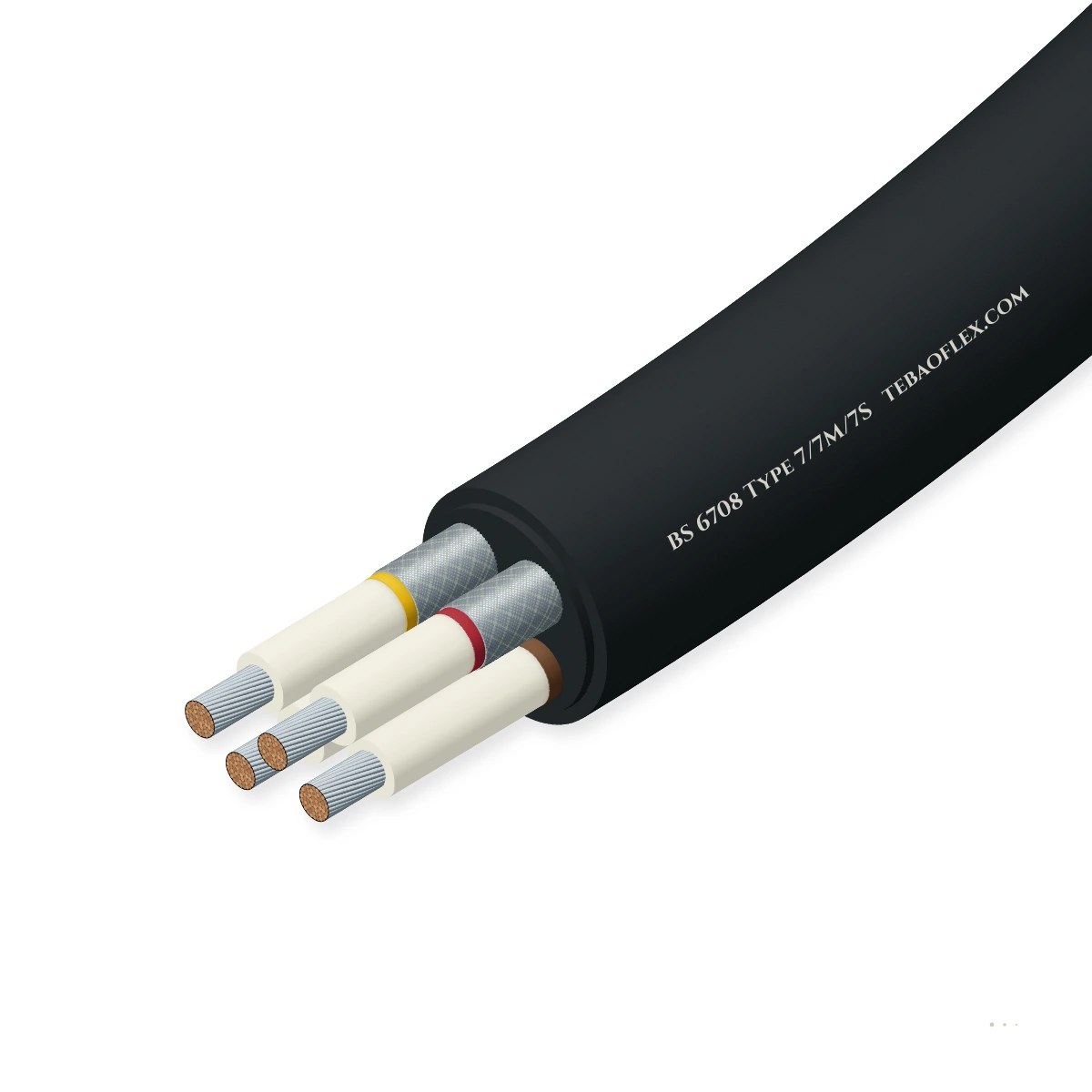

Cable BS 6708 Type 7, Type 7M y Type 7SCables apantallados 640/1,100 V con tierra central desnuda para cortadoras de carbón y máquinas de frente
BS 6708 Type 7, Type 7M y Type 7S son cables flexibles apantallados de potencia minera de 640/1100 V para cortadoras de carbón, cizalladoras, rozadoras de galerías y otros equipos mineros compatibles.
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Tensión nominal
640/1,100 V
Tensión de ensayo CA de fase 3 kV
Disposición de conductores
3P + E + conductor piloto
3 fases apantalladas + tierra central
Rango de sección de fase
16–150 mm²
21 configuraciones · 85–320 A cont.
Temp. máx. del conductor
+90 °C
Aislamiento de EPR (cubierta +85 °C)
Temp. mín. de servicio
−25 °C
Cloropreno de servicio pesado (PCP)
Radio mínimo de curvatura
8 × OD
309–630 mm en secciones de 16–150 mm²
Valores típicos para este tipo de cable, basados en BS 6708 — confirmados en la ficha técnica y oferta de su pedido.
Aplicaciones
¿Es BS 6708 Type 7 / 7M / 7S adecuado para su máquina?
Para cortadoras de carbón, cizalladoras, rozadoras de galerías y otros equipos mineros compatibles. Type 7 tiene un piloto sin pantalla, Type 7M tiene un piloto apantallado y Type 7S utiliza tres conductores piloto agrupados en una unidad piloto. Estas configuraciones de control se seleccionan conforme a los circuitos de supervisión y control de la máquina.
Rozadora de tajo largo y cadena Bretby
Adecuado
Servicio principal — desplazamiento continuo dentro de guíacables articulados Bretby a lo largo del transportador blindado de frente.
Arrastre y remolque
Adecuado
Arrastre directo en frentes de carbón detrás de rozadoras, rozadoras de galería y carros lanzadera bajo abrasión severa.
Galería minera y suspensión en hastiales
Adecuado
Bucle de compensación en galería entre el cofre de tajo y la cargadora de etapa del frente de tajo largo.
Tambor monoespiral motorizado
Con condiciones
Enrollador de cable monoespiral corto en equipos mineros móviles con tensión controlada.
Tramo vertical suspendido
No adecuado
Construcción flexible de arrastre sin armadura — no suspender en pozos mineros verticales profundos.
Máquinas habitualesCortadoras y rozadoras de carbón subterráneasRozadoras de galería y minadores continuosTrituradoras y alimentadores móviles de frenteFrentes de avance con grisú en minas profundasMaquinaria móvil de canteras de superficieCables de arrastre desde cofres de tajo

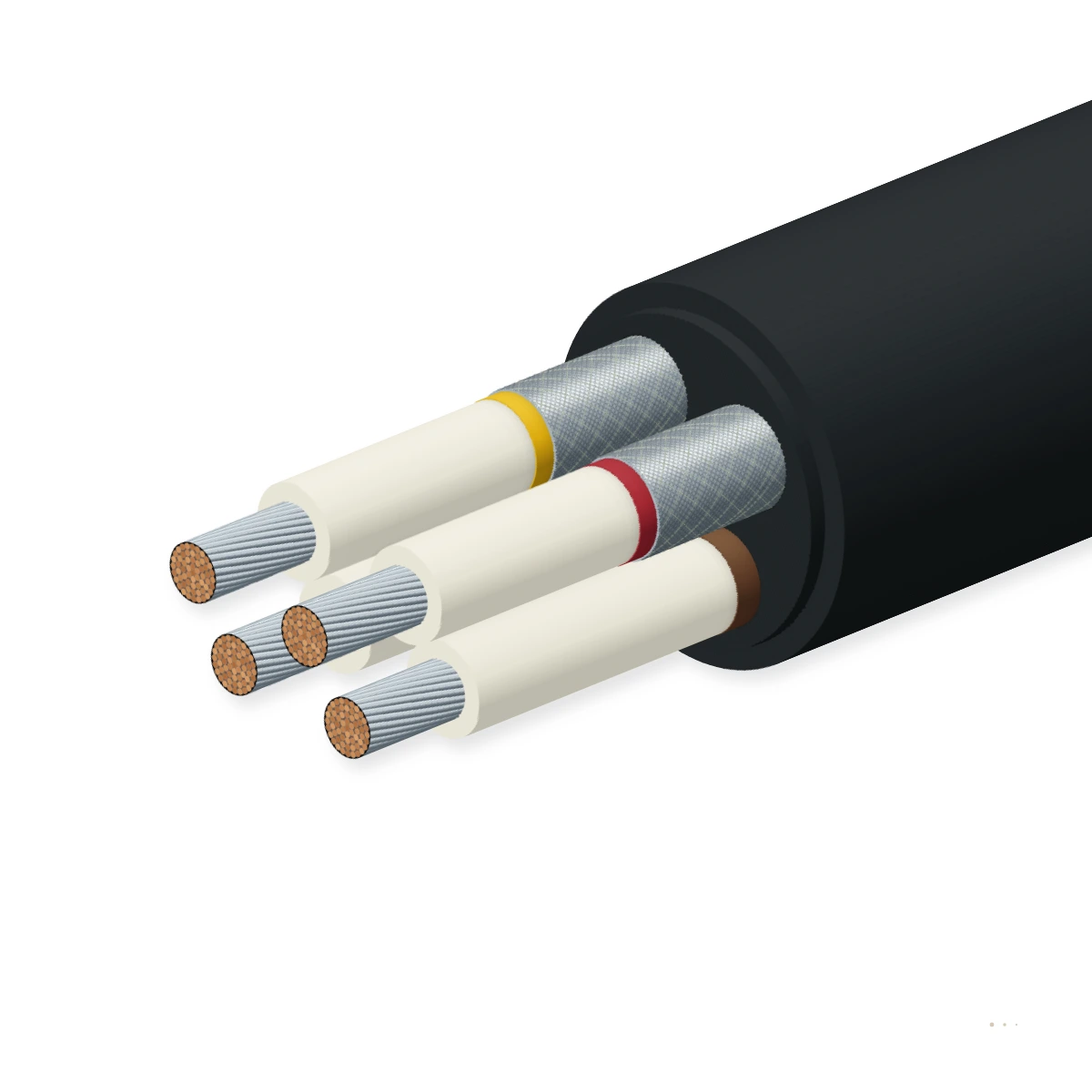

Construcción
Capa por capa
Tres aislados con EPR Clase 5 cobre estañado conductores de fase (cada con un cinta textil de identificación de colores y compuesto cobre estañado/trenza de nailon pantalla) y un piloto posición (sin apantallar único piloto en Tipo 7, apantallado de sección completa piloto en Tipo 7M, o sin apantallar de 3 conductores piloto unidad en Tipo 7S) están cableados en contacto directo alrededor de un conductor central de tierra de cobre estañado trenzado desnudo, asentados en caucho y con cubierta en de servicio pesado cloropreno (PCP).
Esquema sin escala — generado a partir de los datos de capas
#
Capa
Material y referencia
1
Conductores de fase y piloto
Alambre de cobre estañado electrolítico trenzado, IEC 60228 Clase 5 (16 a 150 mm²)IEC 60228 Class 5
2
Aislamiento de conductores
EPR (caucho de etileno-propileno) en fase y conductores piloto; central tierra está sin aislamientoBS 7655 / BS 6708
3
Separador de identificación
Cinta textil de color aplicada sobre aislamiento de conductorIdentificación de conductores
4
Pantalla compuesta de conductor
Cobre estañado y nailon trenzado pantalla sobre conductores de fase (más conductor piloto en Tipo 7M)Pantalla compuesta individual
5
Conductor de tierra desnudo central
Sin aislamiento cobre estañado trenzado conductor de tierra (16 a 70 mm²) en centro cunaDirecto de pantalla a tierra contacto
6
Asiento interior
A base de caucho elastomérico asiento compuesto sobre cableados conductoresAsiento torsional
7
Cubierta exterior
Cubierta exterior de policloropreno (cloropreno / PCP) ignífugo de servicio pesado, negroBS 6708 / BS 7655 EM2
BS 6708 Tipo 7 · 16 a 150 mm²
3 apantallado conductores de fase + 1 conductor piloto sin apantallar (16–95 mm²) + 1 conductor de tierra desnudo central (16–70 mm²)
BS 6708 Tipo 7M · 16 a 150 mm²
3 apantallado conductores de fase + 1 apantallado de sección completa piloto/4.ª conductor (16–150 mm²) + 1 conductor de tierra desnudo central (16–70 mm²)
BS 6708 Tipo 7S · 50 a 150 mm²
3 apantallado conductores de fase + 1 sin apantallar de 3 conductores piloto unidad (3×4, 3×6 o 3×10 mm²) + 1 conductor de tierra desnudo central (25–70 mm²)
Datos técnicos
Valores nominales y límites de servicio
Valores típicos: Valores típicos para este tipo de cable, basados en BS 6708. Los valores de su pedido se confirman en la ficha técnica y la oferta.
Eléctricos
Tensión nominal (U0/U)
640/1,100 V AC (U0/U)
Tensión de ensayo CA
3.0 kV AC en conductores de fase; 2.5 kV AC en la unidad piloto de 3 conductores del Type 7S
Capacidades de corriente (25 °C)
85 a 320 A continuo · 96 a 385 A intermitente (a 25 °C ambiente)
Apantallamiento de conductores según tipo
Tipo 7: compuesto cobre estañado/nailon trenza en 3 fase conductores (piloto no apantallado) · Tipo 7M: trenza pantalla en todos 3 fase + 1 conductor piloto · Tipo 7S: trenza pantalla en 3 fase conductores + no apantallado 3 conductores piloto unidad
Disposición de tierra central
Central sin aislamiento (desnudo) cobre estañado cableado tierra conductor (16 a 70 mm²) en directo contacto con compuesto conductor pantallas
Térmicos
Temperatura máxima del conductor
+90 °C máximo continuo conductor temperatura (EPR aislamiento)
Rango de temperatura de servicio
−25 °C a +85 °C ambiente flexión / superficie rango (capacidades de corriente referenciado a 25 °C)
Mecánicos
Radio mínimo de curvatura
309 a 630 mm (~8 × diámetro exterior máximo)
Tensión máxima de tracción
480 a 2,000 kgf tensión máxima de tracción (Tipo 7/7M); 1,120 a 2,000 kgf (Tipo 7S)
Asiento y cubierta exterior
A base de caucho interior asiento compuesto + cubierta exterior de policloropreno (PCP) de servicio pesado
Resistencia
Retardancia de la llama
Cubierta exterior de policloropreno retardante de llama a BS 6708 / BS EN 60332-1-2
Entorno de minería y cantera
Resiste rozadora arrastre abrasión, roca impacto, minerales aceites, grasa y mina humedad en explosivos gas/polvo atmósferas
Rozadoras, rozadoras, excavación y aplastamiento máquinas en subterráneo carbón minas y superficie explotaciones
Identificación
Identificación de conductores
Coloreado textil separador cinta sobre EPR conductor aislamiento para fase y piloto identificación
Contacto de pantalla y tierra
Compuesto cobre estañado + nailon trenza sobre fase conductores en continuo contacto con desnudo central tierra conductor
Cubierta exterior
Cubierta exterior de cloropreno (PCP) negra de servicio pesado
Dimensiones
21 configuraciones en BS 6708 Tipo 7 (8 calibres), Tipo 7M (8 calibres) y Tipo 7S (5 calibres)
Cambie entre Dimensiones y capacidades de corriente y Parámetros eléctricos (resistencia CC, reactancia, resistencia de aislamiento y caída de tensión).
Dimensiones, pesos y corriente
Tipo · sección nominal mm²
Cableado de fase
Ø cond. mm
Ø aisl. mm
Ø pantalla mm
Tierra mm²
Piloto mm²
Ø ext. mín. mm
Ø ext. máx. mm
Radio mín. curvatura mm
Tracción máx. kgf
Masa Cu kg/km
Masa ≈ kg/km
Cont. A (25 °C)
Interm. A (25 °C)
Consulta
BS 6708 Tipo 7 · 640/1,100 V (3 fases apantalladas + 1 piloto no apantallado + tierra central desnuda)
Type 7 · 3×16+16E+16P
126/0.40
5.50
8.85
11.15
1×16
1×16 (no apant.)
35.8
38.6
309
480
1,070
2,400
85
96
Type 7 · 3×25+16E+16P
196/0.40
6.75
10.35
12.65
1×16
1×16 (no apant.)
39.7
42.9
343
642
1,330
2,950
110
125
Type 7 · 3×35+18E+16P
276/0.40
8.00
11.60
13.90
1×18
1×16 (no apant.)
43.1
46.3
370
834
1,690
3,520
135
150
Type 7 · 3×50+25E+25P
396/0.40
9.75
13.60
15.90
1×25
1×25 (no apant.)
48.5
51.8
414
1,200
2,320
4,600
170
200
Type 7 · 3×70+35E+35P
360/0.50
11.60
15.70
18.00
1×35
1×35 (no apant.)
55.1
58.8
470
1,680
3,190
6,200
205
250
Type 7 · 3×95+50E+50P
475/0.50
12.75
17.25
19.55
1×50
1×50 (no apant.)
62.4
66.1
529
2,000
4,300
7,900
250
310
Type 7 · 3×120+50E+70P
608/0.50
15.10
20.05
22.35
1×50
1×70 (no apant.)
68.0
72.5
580
2,000
5,100
9,650
295
355
Type 7 · 3×150+70E+95P
740/0.50
17.00
22.20
24.50
1×70
1×95 (no apant.)
70.4
78.4
627
2,000
6,500
11,500
320
385
BS 6708 Tipo 7M · 640/1,100 V (3 fases apantalladas + 1 piloto apantallado + tierra central desnuda)
Type 7M · 3×16+16E+16P
126/0.40
5.50
8.85
11.15
1×16
1×16 (apantallado)
35.8
38.6
309
480
1,130
2,500
85
96
Type 7M · 3×25+16E+25P
196/0.40
6.75
10.35
12.65
1×16
1×25 (apantallado)
39.7
42.9
343
642
1,380
3,150
110
125
Type 7M · 3×35+18E+35P
276/0.40
8.00
11.60
13.90
1×18
1×35 (apantallado)
43.1
46.3
370
834
1,800
3,650
135
150
Type 7M · 3×50+25E+50P
396/0.40
9.75
13.60
15.90
1×25
1×50 (apantallado)
48.5
51.8
414
1,200
2,450
4,700
170
200
Type 7M · 3×70+35E+70P
360/0.50
11.60
15.70
18.00
1×35
1×70 (apantallado)
55.1
58.8
470
1,680
3,350
6,350
205
250
Type 7M · 3×95+50E+95P
475/0.50
12.75
17.25
19.55
1×50
1×95 (apantallado)
62.4
66.1
529
2,000
4,500
8,200
250
310
Type 7M · 3×120+50E+120P
608/0.50
15.10
20.05
22.35
1×50
1×120 (apantallado)
68.0
72.5
580
2,000
5,300
9,900
295
355
Type 7M · 3×150+70E+150P
740/0.50
17.00
22.20
24.50
1×70
1×150 (apantallado)
70.4
78.4
627
2,000
7,350
11,800
320
385
BS 6708 Tipo 7S · 640/1,100 V (3 fases apantalladas + unidad piloto de 3 conductores + tierra central desnuda)
Type 7S · 3×50+25E+3×4P
396/0.40
9.75
13.60
15.90
1×25
Unidad 3×4 (15.6 mm)
48.5
51.8
420
1,120
2,200
4,450
170
200
Type 7S · 3×70+35E+3×6P
360/0.50
11.60
15.70
18.00
1×35
Unidad 3×6 (17.7 mm)
55.1
58.8
470
1,570
3,150
6,080
205
250
Type 7S · 3×95+50E+3×6P
475/0.50
12.75
17.25
19.55
1×50
Unidad 3×6 (19.3 mm)
62.4
66.1
530
2,000
4,250
6,650
250
310
Type 7S · 3×120+50E+3×10P
608/0.50
15.10
20.05
22.35
1×50
Unidad 3×10 (22.1 mm)
68.0
72.5
580
2,000
4,800
8,300
295
355
Type 7S · 3×150+70E+3×10P
740/0.50
17.00
22.20
24.50
1×70
Unidad 3×10 (24.2 mm)
70.4
78.4
630
2,000
5,300
10,500
320
385
Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
En el Tipo 7S, la unidad piloto no apantallada de 3 conductores utiliza 3×4 mm² (56/0.30, Ø unidad 15.60 mm), 3×6 mm² (84/0.30, Ø unidad 17.70–19.25 mm) o 3×10 mm² (80/0.40, Ø unidad 22.05–24.20 mm).
Las capacidades de corriente continua e intermitente están referenciadas a una temperatura ambiente de 25 °C según BS 6708.
Parámetros eléctricos
Tipo · sección nominal mm²
Res. CC fase Ω/km (20 °C)
Res. CC piloto Ω/km (20 °C)
Pantallas + tierra Ω/km
Reactancia 50 Hz Ω/km
Reactancia 60 Hz Ω/km
Res. aisl. mín. MΩ·km
Caída de tensión mV/A/m
BS 6708 Tipo 7 · Parámetros eléctricos
Type 7 · 3×16+16E+16P
1.240
1.240
0.660
0.109
0.131
435
2.62
Type 7 · 3×25+16E+16P
0.795
1.240
0.560
0.107
0.128
375
1.68
Type 7 · 3×35+18E+16P
0.565
1.240
0.540
0.101
0.121
325
1.20
Type 7 · 3×50+25E+25P
0.393
0.795
0.440
0.098
0.118
285
0.84
Type 7 · 3×70+35E+35P
0.277
0.565
0.300
0.095
0.114
260
0.61
Type 7 · 3×95+50E+50P
0.210
0.393
0.260
0.094
0.113
250
0.47
Type 7 · 3×120+50E+70P
0.164
0.277
0.240
0.092
0.110
250
0.38
Type 7 · 3×150+70E+95P
0.132
0.210
0.176
0.080
0.096
250
0.32
BS 6708 Tipo 7M · Parámetros eléctricos
Type 7M · 3×16+16E+16P
1.240
1.240
0.580
0.109
0.131
435
2.62
Type 7M · 3×25+16E+25P
0.795
0.795
0.470
0.107
0.128
375
1.68
Type 7M · 3×35+18E+35P
0.565
0.565
0.450
0.101
0.121
325
1.20
Type 7M · 3×50+25E+50P
0.393
0.393
0.380
0.098
0.118
285
0.84
Type 7M · 3×70+35E+70P
0.277
0.277
0.270
0.095
0.114
260
0.61
Type 7M · 3×95+50E+95P
0.210
0.210
0.230
0.094
0.113
250
0.47
Type 7M · 3×120+50E+120P
0.164
0.164
0.210
0.092
0.110
250
0.38
Type 7M · 3×150+70E+150P
0.132
0.132
0.158
0.080
0.096
250
0.32
BS 6708 Tipo 7S · Parámetros eléctricos
Type 7S · 3×50+25E+3×4P
0.393
5.470
0.440
0.098
0.118
285
0.84
Type 7S · 3×70+35E+3×6P
0.277
3.600
0.300
0.095
0.114
260
0.61
Type 7S · 3×95+50E+3×6P
0.210
3.600
0.260
0.094
0.113
250
0.47
Type 7S · 3×120+50E+3×10P
0.164
2.090
0.240
0.092
0.110
250
0.38
Type 7S · 3×150+70E+3×10P
0.132
2.090
0.176
0.080
0.096
250
0.32
La resistencia de pantallas + tierra refleja las tres pantallas compuestas de fase de cobre/nailon (más la pantalla del piloto en el Tipo 7M) en contacto paralelo con el conductor central de tierra desnudo.
Comprobación del tambor
¿Es compatible con su máquina?
Una primera comprobación con valores de catálogo. Ingeniería confirma la geometría del tambor, aceleración y tracción en su oferta.
Resultados de la comprobación
Introduzca el diámetro del núcleo del tamborEl mínimo para esta medida es aprox. 828 mm
Radio mínimo de curvatura
414 mm
Diámetro mínimo del núcleo
≈ 828 mm
Peso de cable en el tambor
460.0 kg
Diámetro exterior
51.8 mm
Solo orientativo: basado en el diámetro exterior de la ficha técnica y un radio de curvatura de 8 × DE. El factor de corrección de corriente por capas enrolladas según DIN VDE 0298-4 se evalúa por separado.
Calidad y homologaciones
Ensayos e inspección
Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.
ConductorCuerda clase 5
Ensayo de chispa100 % en línea
CableadoConductores, tierra, rellenos
Extrusión de cubiertaInterior, trenza / pantalla, exterior
Ensayos eléctricosTensión CA, resistencia
DimensionesDE, espesor de pared
Documentos de inspección y expediciónTambor y expedición
Ensayos e inspección
Valor de ensayo / referencia
Frecuencia
Ensayos de rutina
Ensayo dieléctrico de alta tensión AC
3.0 kV AC en conductores de fase; 2.5 kV AC en la unidad piloto de 3 conductores del Type 7S
Cada bobina
Resistencia DC de fases, piloto y pantalla compuesta/tierra
Verificado a 20 °C frente a los límites de tabla BS 6708 (fase 0.132–1.24 Ω/km; pantalla+tierra 0.158–0.66 Ω/km)
Cada bobina
Ensayos por muestreo
Ensayo de retardancia de la llama
Cubierta exterior de cloropreno autoextinguible según BS 6708 / BS EN 60332-1-2
Lote de producción
Verificación dimensional y de concentricidad de la cubierta
Verificación del diámetro de pantalla de conductor, diámetro exterior mínimo/máximo y espesor de cubierta
Cada bobina
Certificado de inspección
Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.
¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.
¿Cuál es la diferencia práctica entre los cables Type 7, Type 7M y Type 7S?
Type 7 tiene un conductor piloto sin pantalla, Type 7M tiene un conductor piloto apantallado individualmente y Type 7S tiene tres conductores piloto combinados en una unidad piloto enfundada. La elección depende de la disposición de los circuitos de control y supervisión de la máquina, incluida la interfaz de conector o prensaestopas. Estos Tipos no son intercambiables solo porque puedan tener secciones de fase y diámetros generales similares. Una selección completa conserva conjuntamente los conductores de potencia, el conductor de tierra, la disposición del piloto y el plan de terminación.
¿Por qué la disposición del piloto es tan importante como la sección del conductor de fase?
El piloto es esencial porque transporta la conexión auxiliar de control o supervisión asignada a la máquina. Un cable con los conductores trifásicos correctos pero con una disposición de piloto incorrecta puede ser imposible de terminar correctamente o no admitir las funciones previstas de la máquina. Type 7 proporciona un piloto sin pantalla, Type 7M proporciona un piloto apantallado y Type 7S proporciona tres conductores piloto como una unidad. La disposición de cableado del equipo determina cuál se requiere.
¿Las pantallas de los conductores de fase son lo mismo que el conductor de tierra?
No. Las trenzas compuestas individuales de cobre/nylon de los tres conductores de fase son pantallas, mientras que el conductor central de cobre desnudo estañado es el conductor de tierra. Tienen funciones eléctricas separadas y requieren un tratamiento independiente en la terminación. Una pantalla no debe sustituirse por el conductor de tierra, ni el conductor de tierra debe utilizarse como piloto o conexión de fase de reserva. La disposición de conexión del equipo seleccionada determina cómo se termina cada elemento conductor.
¿Cómo deben utilizarse las corrientes nominales continuas e intermitentes indicadas?
Utilice los valores de corriente solo bajo las condiciones indicadas por la tabla: las corrientes para servicio continuo e intermitente se proporcionan a una temperatura ambiente de 25°C. Las condiciones térmicas reales dependen del patrón de carga, la ruta, el agrupamiento, la temperatura circundante, el movimiento del cable y la capacidad de disipar calor. La cifra intermitente describe una base de servicio diferente y no debe utilizarse como margen para servicio continuo. Seleccione la fila aplicable después de considerar tanto la carga eléctrica como las limitaciones físicas de la ruta móvil.
¿Qué indica el valor de caída de tensión trifásica?
La cifra de caída de tensión es un valor trifásico basado en la corriente a plena carga, expresado en mV/A/m. Aplíquela junto con la longitud del circuito y la carga prevista al evaluar la tensión en la máquina. No es un porcentaje fijo y no describe por sí sola el arranque de motores u otras condiciones transitorias. La resistencia aumenta con la temperatura del conductor, por lo que los valores R20 a 20°C son datos de referencia útiles, no un cálculo completo de tensión de operación para cada instalación.
¿Cómo debe evaluarse este cable para servicio de extensión de galería?
La cubierta exterior de PCP para servicio pesado protege el conjunto de conductores cableados. La selección para extensión de galería debe abordar la exposición mecánica real, la disposición de soportes y cualquier requisito de armadura especificado, además de la clasificación eléctrica y la interfaz de la máquina. El material de cubierta por sí solo no establece esas funciones de protección adicionales. Cuando la ruta necesite armadura o sea una extensión de galería estática, compare la exposición mecánica real y el servicio del cable con la categoría de construcción requerida. Evite seleccionar únicamente según la tensión nominal o un nombre de aplicación minera similar.
¿Qué radio mínimo de curvatura se aplica a mi instalación?
Utilice el radio mínimo de curvatura de la fila de tabla correspondiente al Tipo y a la sección de fase seleccionados. No es un valor universal para todos los cables de la familia, porque el diámetro terminado y la disposición de conductores varían. Considere el radio en guías, entradas de máquina, disposiciones de almacenamiento y cualquier punto donde el recorrido cambie de dirección repetidamente. Un cable puede tener longitud de ruta suficiente y aun así no ser adecuado si una guía, abrazadera o entrada impone una curvatura local más cerrada.
¿Cómo debe aplicarse el valor de tensión máxima de tracción?
Utilice la tensión máxima de tracción indicada para la fila exacta de Tipo y tamaño de conductor como límite de planificación de ruta. La fuerza de tiro debe gestionarse para que no se concentre en los extremos del cable, componentes de alivio de tracción o conductores individuales. La masa del cable, la ruta de curvatura, la fricción de las guías y los cambios de dirección influyen en la fuerza necesaria para colocarlo. Una vez instalado, el cable debe soportarse de modo que el movimiento normal de la máquina no aplique carga de tracción sostenida a las terminaciones.
¿Qué significa en la terminación una unidad piloto Type 7S de tres conductores?
Una unidad piloto Type 7S contiene tres conductores piloto aislados individualmente, cableados y enfundados como una sola unidad. Por tanto, es un conjunto auxiliar agrupado, no tres conductores sueltos colocados independientemente dentro del cable principal. La identificación individual de sus conductores y la identificación azul de la unidad ayudan a distinguirla durante la preparación. Selecciónela solo cuando el circuito de la máquina requiera tres conexiones piloto en esta disposición agrupada, y prevea espacio suficiente en el conector y la entrada del cable para la unidad piloto completa.
¿Qué información debe incluirse en una consulta de cable?
Proporcione la designación de Tipo, la designación de tensión, la sección de fase, el requisito completo de tierra y piloto, el tipo de máquina, el plano de circuito, las longitudes individuales y el destino de entrega. Añada información de ruta, como patrón de recorrido, método de soporte, curvas, dimensiones de entrada de cable y disposición de conectores. Indique la lista de documentos del proyecto requerida y la fecha requerida. Esta información vincula la idoneidad eléctrica con la instalación física, ayudando a evitar un cable que se ajuste a la carga de fase pero no a la interfaz del equipo o la ruta de arrastre.
Solicitar presupuesto
Solicite una oferta técnica para BS 6708 Type 7 / 7M / 7S
La selección y los datos de aplicación se copian al formulario de consulta inferior.
01Medidas seleccionadas
Use + Añadir junto a una medida o configuración.
02Tambor y movimiento
Añada aquí las condiciones de servicio para incluirlas en su consulta.
03Mensaje para nuestros ingenieros
Cable BS 6708 Type 7, Type 7M y Type 7S
Medidas seleccionadas:
Tambor y movimiento:
- Tipo de tambor:
- Diámetro del núcleo del tambor (mm):
- Longitud de cable en tambor (m):
- Velocidad de desplazamiento (m/min):
- Aceleración máxima:
- Ciclos por hora:
- Longitud y cantidad:
- Temperatura ambiente:
- Exposición (exterior, agua, aceite, abrasión):
- País de destino:
- Equipo y condiciones de servicio:
