Cables de energía de media tensiónICEA S-75-381 / NEMA WC 58Alimentador 2–15 kVEPR/CPE & XLPE/PVC
Cable alimentador de potencia para minas Type MP-GCCable alimentador de energía estacionario para minería de 3 conductores apantallados con 2 tierras y 1 piloto, 2–15 kV
Type MP-GC es una familia de cables alimentadores de potencia para minas destinada a recorridos de distribución estacionarios y semipórtatiles.
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Tensión nominal
2 a 15 kV
Clases de alimentación de 2, 5, 8 y 15 kV
Disposición de conductores
3P + 2G + 1GC
3 apantallados + 2 tierras + 1 GC
Rango de secciones
6 AWG–500 kcmil
Clase B (7, 19 o 37 hilos)
Temp. máx. del conductor
+90 °C
EPR o XLPE · sobrecarga 130 °C
Temp. mín. de servicio
−40 °C
EPR/CPE (−25 °C XLPE/PVC)
Radio mínimo de curvatura
12 × OD
Instalación fija de alimentación
Valores típicos para este tipo de cable, basados en ICEA S-75-381 / NEMA WC 58 Parte 5 — confirmados en la ficha técnica y oferta de su pedido.
Aplicaciones
¿Es Type MP-GC adecuado para su máquina?
Para alimentadores mineros permanentes y semipórtatiles en túneles, pozos, barrenos, minas a cielo abierto, ductos, conductos, bandejas, tendidos al aire libre y enterramiento directo, cuando la construcción específica permita la instalación.
Galería minera y suspensión en hastiales
Adecuado
Servicio principal — distribución MV a lo largo de accesos de minas subterráneas, planos inclinados y paredes de túneles.
Instalación fija
Adecuado
Enterramiento directo, conductos, suspensión aérea con fiador e interconexiones de subestaciones.
Tramo vertical suspendido
Adecuado
Bajantes de potencia en sondeos y pozos mineros verticales cuando se sujetan mediante mallas de retención o abrazaderas.
Arrastre y remolque
No adecuado
Alimentador estacionario/semipermanente con pantalla de cinta de cobre — no arrastrar detrás de excavadoras móviles.
Máquinas habitualesAlimentadores principales de energía de minaBajantes de sondeos y pozos verticalesCentros de carga subterráneosDistribución en túneles y planos inclinadosPlantas de preparación y concentradorasInterconexiones de subestaciones de corta
Construcción
Capa por capa

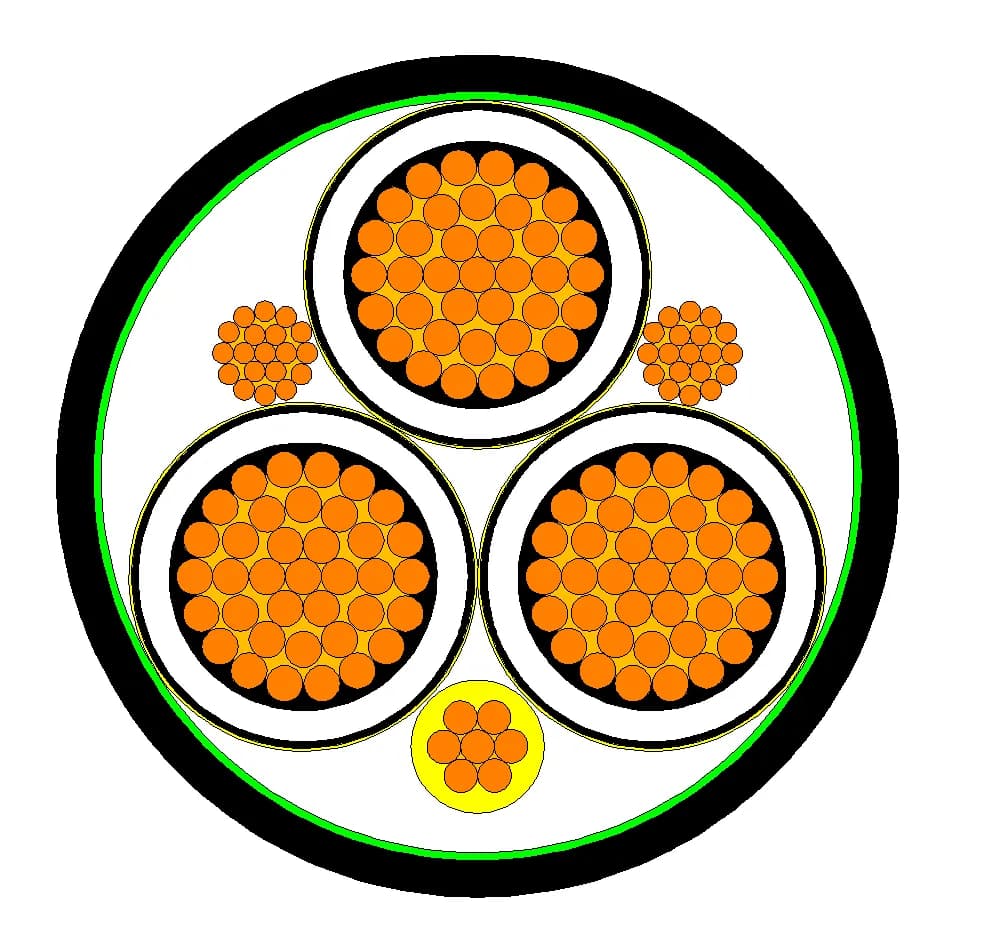

Tres compacto o de cableado concéntrico Clase B cobre conductores de fase con extruido pantallas semiconductoras y helicoidalmente encintado cobre cinta pantallas se cableados con dos cobre desnudo tierras en contacto con el pantallas y un amarillo 8 AWG conductor de supervisión de tierra.
Esquema sin escala — generado a partir de los datos de capas
#
Capa
Material y referencia
1
Conductores de fase (3)
Recocido cobre desnudo o estañado, Clase B compacto/concéntrico cableado (7, 19 o 37 hilos)ASTM B3 / ASTM B8
2
Pantalla sobre el conductor
Extruido termoestable semiconductor capa sobre conductor de faseICEA S-75-381 Parte 5
3
Aislamiento de fase
90 °C EPR (caucho de etileno-propileno) o retardante de arborescencias XLPE0.090 en (5 kV), 0.115 en (8 kV), 0.175 en (15 kV)
4
Pantalla sobre el aislamiento
Extruido de tipo pelable termoestable semiconductor aislamiento pantallaICEA S-75-381 Parte 5
5
Pantalla metálica de fase
Helicoidalmente aplicado cobre recocido cinta (solapado) con fase identificación cintaICEA S-75-381 Parte 5
6
Conductores de puesta a tierra (2)
Dos sin aislamiento de cableado concéntrico cobre conductores de puesta a tierra (10 AWG a 4/0 AWG) en dos intersticios en contacto con el cobre pantallasCamino de retorno de falla
7
Piloto de supervisión de tierra (1)
Un amarillo EPR o XLPE aislado conductor de cobre (8 AWG) en el tercer intersticioSupervisión de continuidad
8
Cinta de amarre del conjunto
Amarre de refuerzo cinta sobre cableados conjunto de conductores cableados y polipropileno rellenosRedondez del núcleo
9
Cubierta exterior
De servicio pesado retardante de la llama negro termoestable CPE (con EPR) o negro PVC (con XLPE)ICEA S-75-381 / MSHA / FT4
EPR / CPE · 2–15 kV
Aislamiento termoestable de EPR con de servicio pesado negro CPE cubierta (−40 a +90 °C) para mayor flexibilidad y en frío impacto
XLPE / PVC · 5–15 kV
Polietileno reticulado (XLPE) aislamiento con retardante de la llama negro PVC cubierta (−25 a +90 °C) para fijo bandeja/conducto tendidos
Datos técnicos
Valores nominales y límites de servicio
Valores típicos: Valores típicos para este tipo de cable, basados en ICEA S-75-381 / NEMA WC 58 Parte 5. Los valores de su pedido se confirman en la ficha técnica y la oferta.
Dos sin aislamiento cableado concéntrico desnudo o cobre estañado tierras (10 AWG a 4/0 AWG) en dos exterior intersticios
Piloto de supervisión de tierra
Uno amarillo EPR/PP o XLPE/PVC aislado cobre conductor (8 AWG) en tercer intersticio
Térmicos
Temp. máxima continua del conductor
+90 °C (EPR o XLPE, seco / húmedo)
Temperatura mínima de servicio
−40 °C (EPR/CPE construcción); −25 °C (XLPE/PVC construcción)
Temperatura de sobrecarga de emergencia
+130 °C
Temperatura de cortocircuito
+250 °C
Mecánicos
Radio mínimo de curvatura en instalación
12 × OD (fijo / estacionario alimentador instalación)
Cableado del conductor de fase
Compacto o cableado concéntrico cableado recocido desnudo/cobre estañado, Clase B (7, 19 o 37 hilos)
Régimen de instalación
Estacionario alimentador distribución (aéreo mensajero, pozo de sondeo, pozo, conducto, bandeja o directo enterramiento) — no apto para enrollador/arrastre
Resistencia
Retardancia de la llama
MSHA 30 CFR Parte 7 prueba de llama; UL 1072 / CSA C22.2 N.º. 96 FT4
Agentes químicos, aceite y humedad
90 °C húmedo/seco clasificado; cubierta de CPE o PVC de servicio pesado resiste mina agua, aceite, ácidos y álcalis
Luz solar e intemperie
Cubierta exterior de CPE o PVC negra estabilizada contra rayos UV para tendidos aéreos y en bandeja en superficie expuesta
Normas de referencia
Norma de construcción
ICEA S-75-381 / NEMA WC 58 Parte 5; ICEA S-93-639 / NEMA WC 74
Norma del conductor
ASTM B3 / ASTM B8 (Clase B concéntrico o compacto cobre)
Seguridad y llama
MSHA 30 CFR Parte 7; UL 1072 (MV-90); CSA C22.2 N.º. 96
Identificación
Identificación de fases
Codificado por colores fase cinta bajo metálico pantalla (Negro, Blanco, Rojo) o numerados
11 calibres estándar de 6 AWG a 500 kcmil (base de espesor 5 kV 100 %)
Dimensiones nominales para aislamiento de 0.090 in (2.3 mm) 5 kV nivel 100 % (aplicable a EPR/CPE y XLPE/PVC); 8 kV (0.115 in) y 15 kV (0.175 in) suministrados bajo pedido.
Calibres y dimensiones · Base 5 kV
Conductores de potencia 3 × AWG/kcmil
Hilos de fase
Tierras (2) AWG/kcmil
Piloto (GC) AWG
Aislamiento in
Aislamiento mm
Cubierta in
Cubierta mm
Ø ext. nominal in
Ø ext. nominal mm
Peso ≈ lb/kft
Masa ≈ kg/km
Capacidad de corriente A (40 °C)
Consulta
Type MP-GC 5 kV · 3 × 6 AWG
7
2 × 10
8
0.090
2.3
0.110
2.8
1.30
33.0
1,060
1,577
93
Type MP-GC 5 kV · 3 × 4 AWG
7
2 × 8
8
0.090
2.3
0.110
2.8
1.41
35.8
1,441
2,144
122
Type MP-GC 5 kV · 3 × 2 AWG
7
2 × 6
8
0.090
2.3
0.110
2.8
1.47
37.3
1,827
2,718
159
Type MP-GC 5 kV · 3 × 1 AWG
19
2 × 5
8
0.090
2.3
0.110
2.8
1.54
39.1
2,168
3,226
184
Type MP-GC 5 kV · 3 × 1/0 AWG
19
2 × 4
8
0.090
2.3
0.110
2.8
1.63
41.4
2,602
3,871
211
Type MP-GC 5 kV · 3 × 2/0 AWG
19
2 × 3
8
0.090
2.3
0.110
2.8
1.72
43.7
3,010
4,478
243
Type MP-GC 5 kV · 3 × 3/0 AWG
19
2 × 2
8
0.090
2.3
0.140
3.6
1.89
48.0
3,265
4,859
279
Type MP-GC 5 kV · 3 × 4/0 AWG
19
2 × 1
8
0.090
2.3
0.140
3.6
2.01
51.0
4,190
6,234
321
Type MP-GC 5 kV · 3 × 250 kcmil
37
2 × 1/0
8
0.090
2.3
0.140
3.6
2.10
53.3
4,825
7,179
355
Type MP-GC 5 kV · 3 × 350 kcmil
37
2 × 2/0
8
0.090
2.3
0.140
3.6
2.31
58.7
6,062
9,019
435
Type MP-GC 5 kV · 3 × 500 kcmil
37
2 × 4/0
8
0.090
2.3
0.140
3.6
2.59
65.8
8,427
12,538
536
Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
Las dimensiones publicadas en la tabla reflejan un espesor nominal de aislamiento de 0.090 in (2.3 mm) (nivel de aislamiento 100 % de 5 kV según ICEA S-75-381, utilizado también en alimentadores de doble clasificación 2/5 kV).
Para 8 kV (nivel 100 % = 0.115 in / 2.9 mm de aislamiento) y 15 kV (nivel 100 % = 0.175 in / 4.4 mm de aislamiento), solicite planos dimensionales específicos para el proyecto.
Calidad y homologaciones
Ensayos e inspección
Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.
ConductorCuerda clase 5
Ensayo de chispa100 % en línea
CableadoConductores, tierra, rellenos
Extrusión de cubiertaInterior, trenza / pantalla, exterior
Ensayos eléctricosTensión CA, resistencia
DimensionesDE, espesor de pared
Documentos de inspección y expediciónTambor y expedición
Ensayos e inspección
Valor de ensayo / referencia
Frecuencia
Ensayos de rutina
Ensayo de tensión soportada AC de alta tensión y descargas parciales
Ensayo de rutina al 100 % de tensión AC y efecto corona/descargas parciales (PD) según ICEA S-75-381 Parte 5
Cada longitud de expedición
Resistencia DC de fases, tierra y conductor de supervisión de tierra
Verificado en los 3 conductores de fase, 2 tierras y piloto de 8 AWG
Cada longitud de expedición
Ensayos por muestreo
Ensayo de llama en bandeja vertical
Autoextinguible según MSHA 30 CFR Part 7 / UL 1072 / CSA FT4
Lote de producción
Inspección dimensional y de concentricidad
Verificación del espesor de pared de aislamiento y cubierta
Cada bobina
Certificado de inspección
Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.
¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.
¿Para qué se utiliza el cable alimentador de potencia para minas Type MP-GC?
Type MP-GC está destinado a la distribución de potencia de media tensión en minas por recorridos permanentes o semipórtatiles, relativamente estacionarios. Es adecuado para enlaces de alimentación de equipos de distribución y cargas mineras cuando el cable recibe soporte y protección a lo largo del recorrido. No se presenta como un cable que acompaña continuamente a equipos móviles. Por tanto, la selección parte del circuito de distribución, la disposición del recorrido y la interfaz de protección, no de suponer que todos los cables mineros soportan el mismo tipo de movimiento.
¿El conductor de supervisión de tierra sustituye a un conductor de puesta a tierra del equipo?
No. El conductor aislado de supervisión de tierra sirve a un circuito de vigilancia de continuidad con equipos compatibles; no reemplaza la función de puesta a tierra de los conductores destinados a ello. La disposición típica de Type MP-GC tiene dos conductores de puesta a tierra para la trayectoria de protección y otro conductor aislado e independiente para supervisión de tierra. Ambos deben identificarse y conectarse conforme al diseño de protección. Por ello, una indicación del sistema de supervisión de tierra no sustituye la puesta a tierra exigida por el equipo y el diseño eléctrico de la mina.
¿En qué se diferencian las pantallas de fase, los conductores de puesta a tierra y el conductor de supervisión de tierra?
Los dos conductores de puesta a tierra, el conductor aislado de supervisión de tierra y las pantallas de cinta de cobre de las fases tienen funciones distintas. Los primeros constituyen la trayectoria de puesta a tierra del equipo. El conductor de supervisión de tierra forma un circuito vigilado independiente. La cinta de cobre rodea cada fase aislada como parte de su construcción apantallada de media tensión. No debe suponerse que la cinta de la pantalla de fase sustituye a un conductor de puesta a tierra, ni que este puede cumplir la función del conductor especificado para supervisión de tierra. Los planos de terminación deben mantener separadas estas trayectorias.
¿Puede utilizarse Type MP-GC como cable de arrastre o con un enrollador motorizado?
Type MP-GC se selecciona para recorridos de alimentación fijos o que solo se modifican de manera controlada y ocasional. El arrastre continuo somete el cable a roces, flexiones, torsiones y contactos repetidos durante el movimiento de la máquina; un enrollador motorizado añade ciclos de bobinado y esfuerzos de tracción. Son categorías de servicio distintas, con requisitos propios de construcción y manipulación. Un alimentador puede trasladarse entre etapas de trabajo, pero esa reubicación planificada no lo convierte en sustituto de un cable de arrastre, festón o enrollamiento.
¿Cómo deben compararse las opciones de aislamiento EPR o XLPE y de cubierta CPE o PVC?
El aislamiento y la cubierta deben seleccionarse como una combinación propia del diseño elegido. La información de esta familia identifica EPR o XLPE como alternativas de aislamiento principal y CPE o PVC como alternativas de cubierta exterior. El aislamiento forma parte del sistema de fases de media tensión, mientras que la cubierta es la capa exterior expuesta a las condiciones del recorrido y la manipulación. Considere conjuntamente la tensión nominal, el entorno de instalación, la protección del recorrido y las terminaciones; una abreviatura de material no describe por sí sola la construcción completa del alimentador.
¿Qué información determina la configuración correcta de los conductores?
La tensión nominal por sí sola no determina la sección del alimentador. La sección de fase depende de la carga del circuito y de las condiciones térmicas de instalación, como el confinamiento del recorrido, la agrupación y la disipación de calor. La disposición de puesta a tierra debe ajustarse al diseño de protección y puesta a tierra del equipo, y el conductor aislado de supervisión de tierra debe corresponder a la interfaz de vigilancia de continuidad. Además, el cable terminado debe caber en el recorrido, las curvas, los soportes y la envolvente de terminación. Estas decisiones eléctricas y físicas deben tomarse conjuntamente, no solo en función de la sección de fase.
¿Qué significa la temperatura continua del conductor de 90 °C?
El valor indicado de 90 °C es el límite de temperatura máxima continua del conductor para esta familia de productos. No es una capacidad de corriente directa ni un límite de temperatura ambiente o de los bornes. Un mismo conductor puede funcionar a distintas temperaturas según la carga y la instalación, ya que la disipación de calor varía entre tendidos al aire libre, bandejas, conductos, ductos y tramos enterrados. Al determinar la carga del circuito hay que considerar todo el recorrido, la agrupación de cables y la capacidad de los equipos conectados, no solo la temperatura indicada para el conductor.
¿Cómo deben planificarse los recorridos con distintos métodos de instalación?
Un recorrido que combine ductos, bandejas, tendidos al aire libre y enterramiento directo debe analizarse como una serie de entornos de instalación diferentes. Los tramos en ductos y conductos pueden limitar el espacio y la disipación térmica; los tramos al aire libre requieren soportes y protección adecuados; los enterrados necesitan una disposición diseñada para las condiciones locales del terreno. Registre cada transición, cruce, curva y sección expuesta. Así podrán evaluarse la construcción del cable, la protección mecánica y la ubicación de las terminaciones según el recorrido real, no según una única categoría simplificada de instalación.
¿Es adecuado Type MP-GC para recorridos mineros verticales o suspendidos?
Los tramos verticales, en pozos o suspendidos generan cargas debidas al peso del cable y sobre los soportes distintas de las de un alimentador horizontal. El recorrido debe contemplar el sistema de soporte, los puntos de fijación, los cambios de dirección y los posibles movimientos en las conexiones superiores e inferiores. Type MP-GC se describe para alimentadores estacionarios o relativamente estacionarios, por lo que una aplicación vertical o suspendida no debe considerarse automáticamente equivalente a un tendido horizontal común. El cable, los soportes y las conexiones de los equipos deben evaluarse como un solo sistema mecánico.
¿Qué debe incluir una consulta sobre el cable Type MP-GC?
La consulta debe indicar la tensión nominal, la sección de los conductores de fase, la disposición de puesta a tierra, los requisitos del conductor aislado de supervisión de tierra y la construcción requerida de aislamiento y cubierta. Añada planos del recorrido con el método de instalación, longitudes individuales, desniveles, soportes, curvas, ductos, cruces y tramos enterrados. Facilite los planos de terminación, puesta a tierra y vigilancia de los equipos para aclarar las interfaces. Indique también los requisitos de documentación del proyecto, marcado y embalaje. Estos datos ayudan a adecuar la construcción del alimentador a su función eléctrica, la geometría del recorrido y la logística de recepción.
¿Cuál es la cantidad mínima de pedido?
Orientación sobre pedido mínimo: Se cotiza según la construcción seleccionada, la sección del conductor y la longitud de fabricación requerida.
¿Cuál es el plazo de entrega?
Orientación sobre plazo: Se cotiza según la especificación del cable, la cantidad solicitada y el programa de entrega.
