Hilos y cables de alta temperaturaSRML · UL 3231 & 3070600 V / 1,000 V · 200 °CDe 24 AWG a 4/0 AWG

Conductor de conexión para motores con aislamiento de caucho de siliconaConductor de salida de silicona con trenza de fibra de vidrio 600 V / 1,000 V 150–200 °C para motores y transformadores

El cable para conexiones de motores con aislamiento de caucho de silicona (SRML) se utiliza en conexiones internas de motores, generadores y maquinaria.

Retardante de llama
Resistente al aceite
Exterior y húmedo
Homologado
Designación de pedido
SRML / UL 3231 · 10 AWG
Ø ext. nominal
5.73 mm
Espesor SiR
1.14 mm
Masa ≈
69.0 kg/km
Res. CC máx.
3.50 Ω/km
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Clasificación térmica
150 / 200 °C
Clases F (155°C), H (180°C) y N (200°C)
Tensión nominal
600 V / 1,000 V
UL 3070 / 3231 & CSA AWM
Aislamiento
Silicona + trenza de fibra de vidrio
Silicona + trenza de vidrio apta para VPI
Rango AWG
24 AWG–4/0 AWG
0.20 a 107 mm² (hasta 500 kcmil)
Conductor
Cobre estañado flexible
Cu estañado flexible ASTM B33 / B174
Radio mínimo de curvatura
6 × OD
Caja de bornes de motor y conexionado de bobinas

Valores típicos para este tipo de cable, basados en UL 758 Estilos 3070 & 3231 (SRML) — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es SRML / UL 3231 / UL 3070 adecuado para su máquina?

Conductores de conexión para motores y generadores, transformadores, calentadores y conexiones internas de maquinaria. Seleccione la construcción SRML según la clase térmica, el calibre del conductor, el cableado de los hilos y la necesidad de trenza protectora.

Conexión de motores, tracción y convertidores

Adecuado

Servicio principal — conexión directa a estatores de motores Class H, bobinas de generadores y devanados de transformadores.

Cableado de celdas y armarios de control

Adecuado

Puentes de potencia flexibles de alta corriente dentro de armarios de convertidores y cajas de bornes de motores.

Horno, estufa y zona de alta temperatura

Adecuado

Soporta +180 °C de calor ambiental continuo en motores de ventiladores de hornos y accionamientos de calcinadores.

Arrastre y remolque

No adecuado

Cable de motor unipolar — debe instalarse en conducto, bandeja o carcasa, nunca arrastrarse por el suelo.

Utilice cable para locomotoras DLO
Máquinas habitualesMotores eléctricos y generadores Class F, H y NTransformadores secos de distribución y accionamientoRebobinado de motores de tracción, laminación y grúasReactancias de línea/carga e inductores de VFDHornos industriales y ventiladores de tratamiento térmicoArmarios de electrónica de potencia de alta corriente

Construcción

Capa por capa

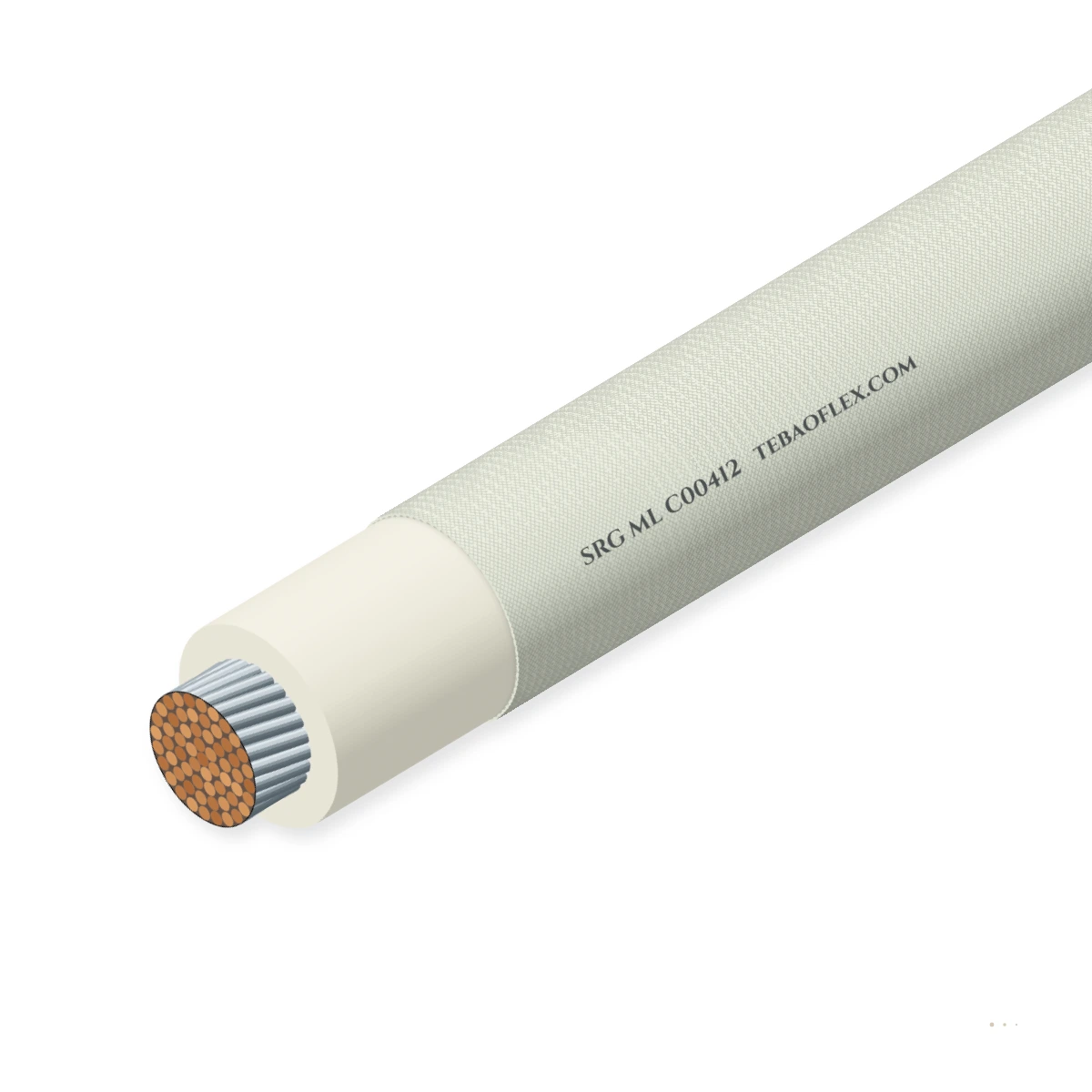

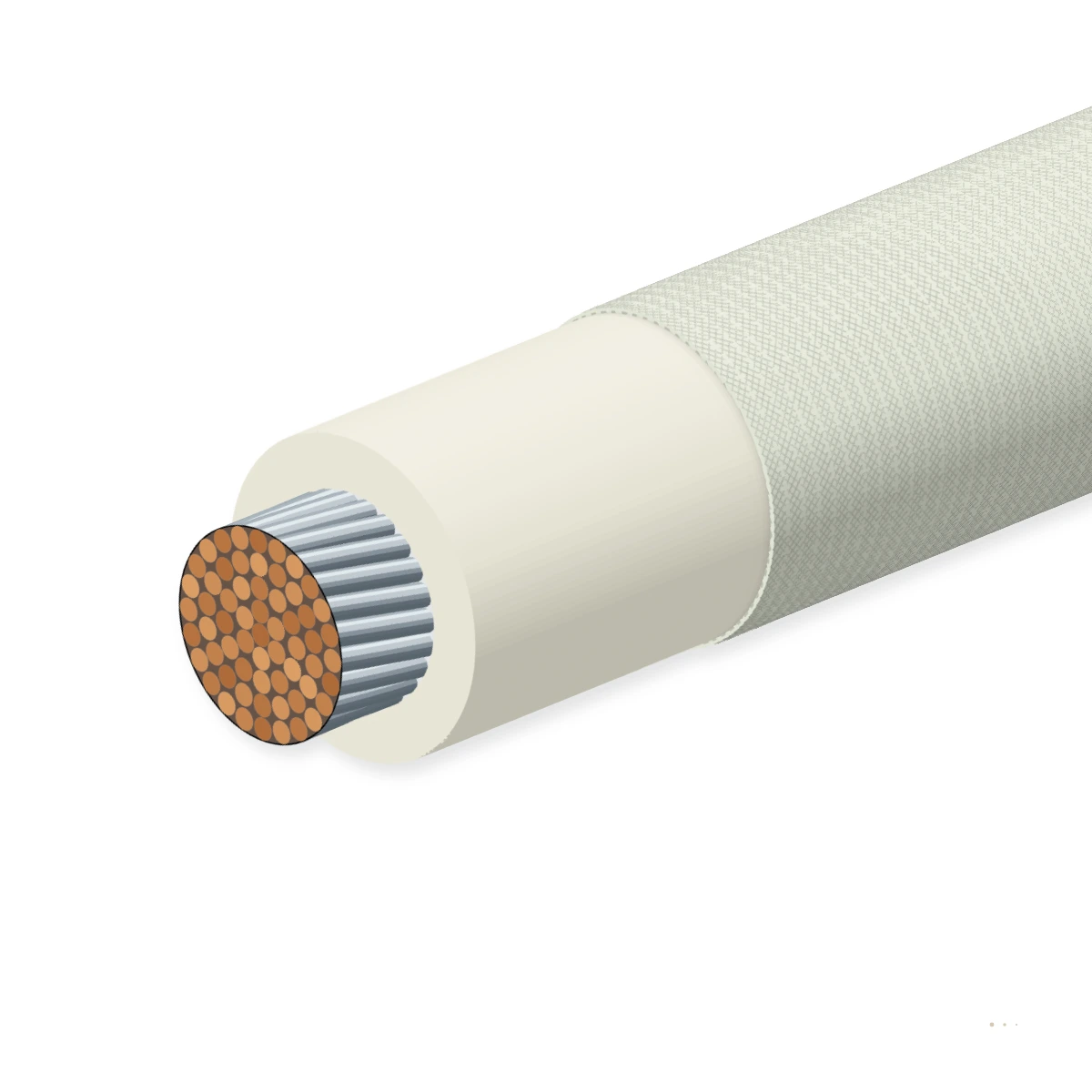

Un flexible concéntrico o cableado en cordón conductor de cobre estañado (24 AWG a 4/0 AWG) está aislado con de pared gruesa vulcanizado caucho de silicona (0.76 a 2.41 mm) y armado con un de tejido tupido, compatible con horneado de barniz trenza de fibra de vidrio.

123

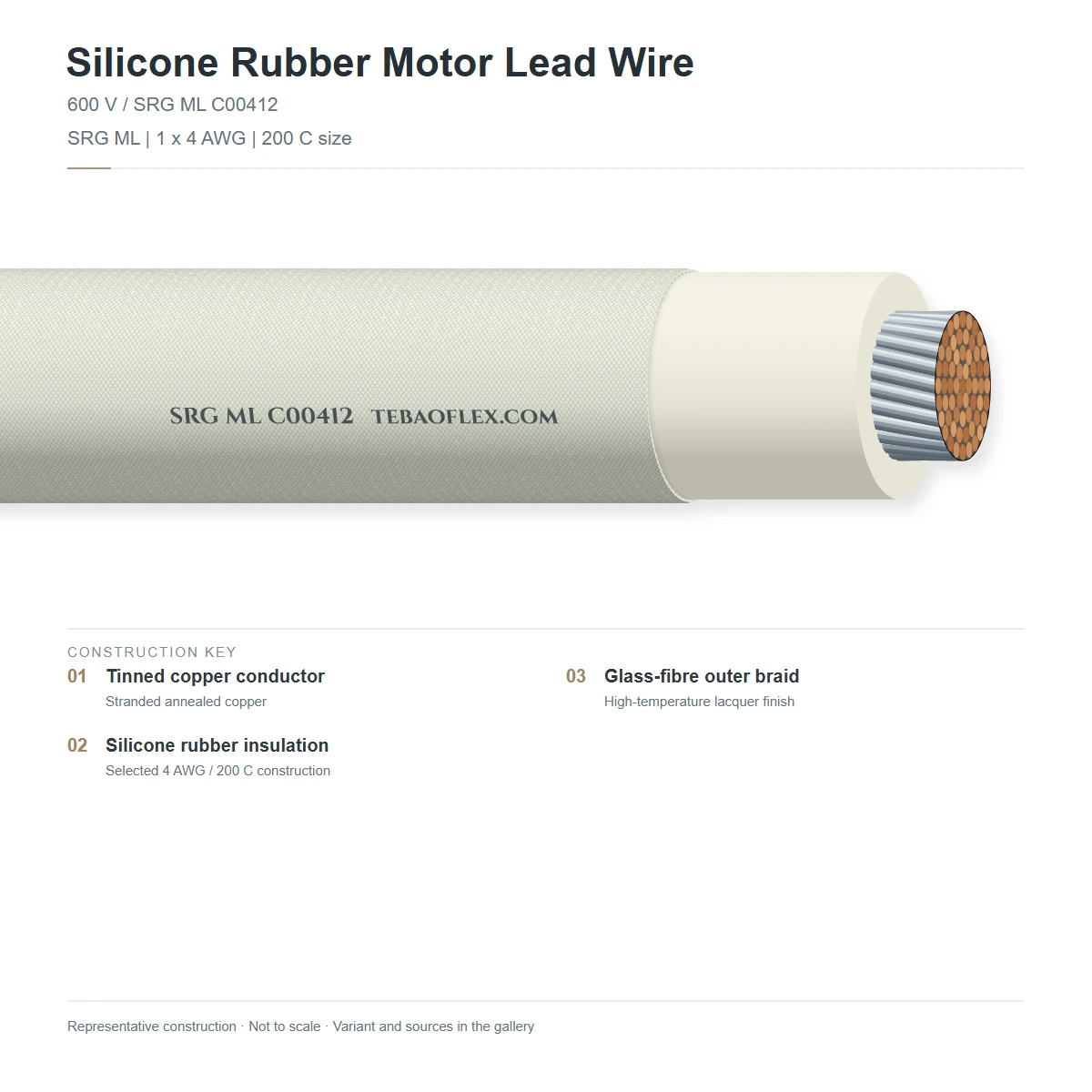

Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Conductor flexible de cobre estañadoEn haz o cableado en cordón cobre recocido estañado según ASTM B33 / B174, 24 AWG a 4/0 AWG (hasta 500 kcmil)ASTM B33 / UL 758
2Caucho de silicona vulcanizado de pared gruesaExtruido reticulado caucho de silicona (0.76 a 2.41 mm pared radial nominal por AWG tamaño) nominal 150 °C (UL 3070) o 200 °C (UL 3231)UL 758 Estilos 3070 y 3231
3Trenza de fibra de vidrio compatible con barnizDe tejido tupido vidrio E trenza (0.20 a 0.50 mm) tratado con de alta temperatura impregnante resistente a la humedad y al barnizUL 758 Style 3231

SRML / UL AWM Style 3070 · 150 °C · 600 V

Clásico 150 °C Caucho de silicona Motor Cable de salida alambre para Clase B (130 °C) y Clase F (155 °C) motor y transformador cables de alimentación

UL AWM Estilo 3231 · 200 °C · 600 V / 1,000 V (24 AWG a 4/0 AWG)

Completo 200 °C trenzado silicona motor cable de salida alambre para Clase H (180 °C) y Clase N (200 °C) horneados con VPI devanados

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en UL 758 Estilos 3070 & 3231 (SRML). Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal
600 Vac estándar (SRML / UL 3070 / UL 3231) y 1,000 Vac de servicio pesado opción
Ensayo dieléctrico y de chispa
2.0 kV Vac dieléctrico soportan (3.0 kV en 1,000 V) + 6.0 kV Vac prueba de chispa en línea según UL 758
Cableado y estañado del conductor
Cobre recocido estañado cableado flexible según ASTM B33 / B174 (concéntrico o cableado en cordones desde 24 AWG a 4/0 AWG / 500 kcmil)

Térmicos

Temperatura de servicio y clase térmica
−60 °C a +150 °C (SRML / UL 3070) o −60 °C a +200 °C (UL 3231) para NEMA Clase F (155 °C), Clase H (180 °C) & Clase N (200 °C) devanados
Horneado de estator y choque térmico
Soporta repetidos 200 °C VPI barniz curado ciclos sin aislamiento agrietamiento o endurecimiento

Mecánicos

Tabla de espesores de silicona y trenza
0.76 mm (24–14 AWG), 1.14 mm (12–10 AWG), 1.52 mm (8–2 AWG), 2.03 mm (1–3/0 AWG), 2.41 mm (4/0 AWG) silicona pared + tratado fibra de vidrio trenza
Radio mínimo de curvatura
6 × diámetro exterior total (estator bobina cabezas de bobina y motor bornes cajas)

Resistencia

Resistencia a barnices, llama y efecto corona
UL VW-1 / Horizontal llama & CSA FT1; compatible con VPI poliéster, epoxi y silicona aislante barnices y 200 °C horneado ciclos
Resistencia al ozono y a servicio con inversor
Alta efecto corona y ozono resistencia para alimentados por inversor (VFD) motor estator cabezas de bobina

Normas de referencia

Normas aplicables
UL 758 AWM Estilos 3070, 3231 & 3122; CSA C22.2 N.º. 210 (AWM I A/B) & N.º. 49 (SEW-2 / SEWF-2); ASTM B33
Conformidad ambiental
RoHS & REACH conforme

Identificación

Designaciones UL y CSA disponibles
SRML / UL 3070 (150 °C, 600 V) & UL 3231 (200 °C, 600 V / 1,000 V, 24 AWG–4/0 AWG)
Colores estándar de la trenza
Negro, Blanco, Rojo, Azul, Amarillo, Marrón, Naranja, Verde & trazador combinaciones

Dimensiones

12 calibres estándar en SRML / UL AWM Style 3231 y Style 3070 (18 AWG a 4/0 AWG)

Cableado nominal de cobre estañado flexible, espesor de silicona, espesor de trenza de fibra de vidrio, diámetro exterior total, masa y resistencia CC máx. a 20 °C.

Dimensiones, cableado y resistencia CC
Estilo · Calibre AWGCalibre
AWG
Sección ≈
mm²
Cableado
(hilos/AWG)
Ø cond.
mm
Espesor SiR
mm
Trenza
mm
Ø ext. nominal
mm
Masa ≈
kg/km
Res. CC máx. (20 °C)
Ω/km
Consulta
SRML / UL 3231 · 18 AWG18 AWG0.8216/301.220.760.203.1415.022.40
SRML / UL 3231 · 16 AWG16 AWG1.3126/301.500.760.203.4220.014.00
SRML / UL 3231 · 14 AWG14 AWG2.0841/301.880.760.203.8028.08.90
SRML / UL 3231 · 12 AWG12 AWG3.3165/302.361.140.255.1448.05.60
SRML / UL 3231 · 10 AWG10 AWG5.26105/302.951.140.255.7369.03.50
SRML / UL 3231 · 8 AWG8 AWG8.37133/293.731.520.307.37115.02.20
SRML / UL 3231 · 6 AWG6 AWG13.3133/274.701.520.308.34168.01.40
SRML / UL 3231 · 4 AWG4 AWG21.2259/285.901.520.359.64252.00.89
SRML / UL 3231 · 2 AWG2 AWG33.6259/267.421.520.3811.22378.00.56
SRML / UL 3231 · 1/0 AWG1/0 AWG53.5259/249.352.030.4514.31595.00.35
SRML / UL 3231 · 2/0 AWG2/0 AWG67.4259/2310.502.030.4515.46735.00.28
SRML / UL 3231 · 4/0 AWG4/0 AWG107.2427/2313.252.410.5019.071,140.00.18
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Calibres de señal menores (24–20 AWG) y calibres de potencia mayores (250 a 500 kcmil) se fabrican bajo pedido según UL 3231.

Comprobación del tambor

¿Es compatible con su máquina?

Una primera comprobación con valores de catálogo. Ingeniería confirma la geometría del tambor, aceleración y tracción en su oferta.

Resultados de la comprobación

Introduzca el diámetro del núcleo del tamborEl mínimo para esta medida es aprox. 68 mm
Radio mínimo de curvatura
34 mm
Diámetro mínimo del núcleo
≈ 68 mm
Peso de cable en el tambor
6.9 kg
Diámetro exterior
5.7 mm
Solo orientativo: basado en el diámetro exterior de la ficha técnica y un radio de curvatura de 6 × DE. El factor de corrección de corriente por capas enrolladas según DIN VDE 0298-4 se evalúa por separado.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
Ensayo dieléctrico AC y de chispa en líneaEnsayo dieléctrico a 2.0 kV Vac (600 V) o 3.0 kV Vac (1,000 V) + ensayo de chispa al 100% a 6.0 kV según UL 758Cada carrete
Verificación de la resistencia DC del conductorVerificado a 20 °C según los límites de cobre estañado flexible ASTM B33 / B174Cada carrete
Ensayos por muestreo
Ensayo de llama UL VW-1 / horizontal y FT1Retardancia de la llama verificada según UL 758 / UL 1581 y CSA FT1Lote de fabricación
Envejecimiento térmico a 200 °C y compatibilidad con barnicesRetención de alargamiento y rigidez dieléctrica tras envejecimiento a 200 °C y doblado en frío a −60 °CLote de fabricación

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

SRML · UL 3231 & 3070CE · LVDRoHS · REACH

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX · Archivo E UL AWM STYLE 3231 200°C (o 3070 150°C) 600V/1000V SRML · CSA AWM I A/B FT1
Forma de suministro
Bobinas, carretes, tambores dispensadores y arneses de salida de motor con terminales preinstalados
Longitudes
Longitudes de carrete estándar y juegos de salidas de estator cortados y terminados a medida
Certificado
Certificado de inspección EN 10204 3.1 con cada expedición
Respuesta de cotización
Especificación de ingeniería y cotización en 2 horas hábiles

Documentación técnica

Descargas

Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

¿Para qué se utiliza el conductor de conexión para motores con aislamiento de caucho de silicona?
SRML es una familia de conductores individuales para conexiones internas, basada en cobre flexible y cableado con aislamiento de caucho de silicona extruido. Algunas construcciones especificadas también incluyen una trenza de fibra de vidrio sobre el aislamiento. Está destinada a conexiones dentro de motores, generadores y otros equipos eléctricos cuando el entorno local requiere este tipo de conductor. El nombre de la familia por sí solo no basta para seleccionarlo: el calibre y acabado del conductor, la clase térmica, la referencia de tensión y la necesidad de trenza definen conjuntamente la construcción adecuada para cada conexión.
¿Cómo debe seleccionarse la clasificación térmica de SRML?
La familia SRML disponible incluye construcciones correspondientes a clases térmicas de 150 °C o 200 °C. Seleccione la clase térmica como parte de la designación completa del cable, según el punto de mayor temperatura a lo largo del recorrido. Considere el calentamiento del conductor, los componentes calientes cercanos, la ventilación del gabinete y la capacidad térmica de los terminales, fundas, bridas y elementos de entrada. La temperatura general de funcionamiento del motor no basta si el conductor cercano al extremo del devanado está expuesto a condiciones locales más severas.
¿Determina la referencia de 600 V la capacidad de corriente del conductor?
No. La tabla de SRML presenta 600 V como referencia común para la familia, pero el valor nominal real depende de la construcción seleccionada. No indica una capacidad de corriente ni establece la idoneidad para otra clase de tensión. El calibre del conductor debe determinarse según el diseño del circuito y los requisitos de instalación aplicables, incluida la forma de tenderlo y terminarlo. No utilice solo la tensión nominal para elegir el calibre ni para comparar productos de conexión para motores no relacionados.
¿Cuál es la diferencia práctica entre SRML con trenza y sin trenza?
Una construcción SRML trenzada lleva una trenza de fibra de vidrio por fuera del aislamiento de silicona; una construcción SRML sin trenza carece de esa capa exterior. La trenza es un recubrimiento protector y no debe considerarse una pantalla eléctrica, un conductor de tierra de protección, una armadura ni un elemento de soporte a tracción. Una opción sin trenza puede ser más fácil de preparar y ocupar menos espacio en una terminación protegida. Una construcción trenzada puede resultar apropiada cuando el recorrido exige protección adicional de la superficie exterior, sin dejar de requerir sujeción controlada y protección de bordes.
¿Puede SRML sustituir al cable que alimenta un motor desde un tablero?
No. SRML está destinado a conductores internos de conexión de motores y al cableado de equipos, mientras que un cable de alimentación externo del motor puede requerir una construcción multiconductora, cubierta, conductor de tierra, pantalla, protección mecánica o una clasificación de instalación específica. También puede estar expuesto a distintas condiciones de movimiento, humedad, luz solar o manipulación. Evalúe el recorrido de alimentación de forma independiente del conductor interno corto. Una tensión similar o el aislamiento de silicona no hacen intercambiables ambas funciones.
¿La trenza exterior funciona como pantalla eléctrica o conductor de puesta a tierra?
Una trenza de fibra de vidrio no es una pantalla de señales ni ofrece una función declarada de compatibilidad electromagnética. Tampoco es un conductor de tierra y no debe utilizarse como vía de conexión equipotencial de protección del circuito. Si la aplicación necesita apantallamiento, puesta a tierra, armadura o un elemento específico de soporte mecánico, especifique esas funciones por separado en el sistema de cableado. SRML debe seleccionarse por la construcción interna de conductor y aislamiento que realmente ofrece, no por funciones ausentes de su configuración.
¿Cómo influyen el calibre, el cableado de los hilos y el acabado del conductor en la selección?
Elija el calibre del conductor según el diseño del circuito, la interfaz de terminación requerida y los requisitos de instalación aplicables. El cableado flexible de los hilos facilita doblar y acomodar el conductor dentro del equipo, pero no elimina la necesidad de que el terminal sea compatible con él. También debe indicarse el acabado del conductor, ya que puede afectar la preparación y compatibilidad de la conexión. Mantenga el calibre seleccionado en la unidad original —AWG o métrica— utilizada en el plano o en la especificación del cable, sin suponer una conversión equivalente.
¿Cómo debe tenderse SRML en una máquina sometida a vibraciones?
Tienda el conductor de manera que quede sujeto antes de llegar a un terminal o a la conexión del devanado, y protéjalo donde atraviese una carcasa o pase cerca de un borde. Las vibraciones repetidas pueden desgastar el aislamiento si el conductor roza piezas metálicas, abrazaderas o componentes adyacentes. No dependa del conductor ni de la trenza exterior para soportar cargas mecánicas. El recorrido de la curvatura debe ajustarse al diámetro real del cable seleccionado y dejar espacio suficiente para evitar pellizcos o presiones contra los elementos de terminación.
¿Qué deben inspeccionar los equipos de mantenimiento en instalaciones con SRML?
Inspeccione los conductores accesibles para detectar cortes, aislamiento aplastado, puntos de roce, sujeciones flojas, trenza alterada si la hay, decoloración o señales de calor alrededor de los terminales. Examine con atención las salidas de la carcasa y las curvas próximas a la conexión, ya que allí suelen concentrarse el movimiento y los esfuerzos mecánicos. Si detecta daños, corrija la interfaz o el recorrido que los causó además de sustituir el conductor afectado. El cable nuevo estará expuesto al mismo riesgo si persisten los bordes afilados, el movimiento sin sujeción o una fijación inadecuada.
¿Qué información debe incluirse en una consulta sobre SRML?
Incluya la designación completa de SRML o el estilo AWM, cuando corresponda, el calibre AWG o métrico, el acabado del conductor, la temperatura de funcionamiento, la tensión del circuito y la ubicación del cableado. Indique también si se requiere una trenza de fibra de vidrio, la cantidad de conductores individuales, las longitudes, el color o las necesidades de identificación, el destino de entrega, la fecha requerida y el conjunto de información solicitado. Un diagrama de cableado o plano del equipo debe mostrar los puntos de conexión, las entradas a la carcasa, la disposición de los terminales y cualquier restricción de recorrido compartido. Esta información permite ajustar la construcción del cable a la interfaz real del conjunto.
