Producto

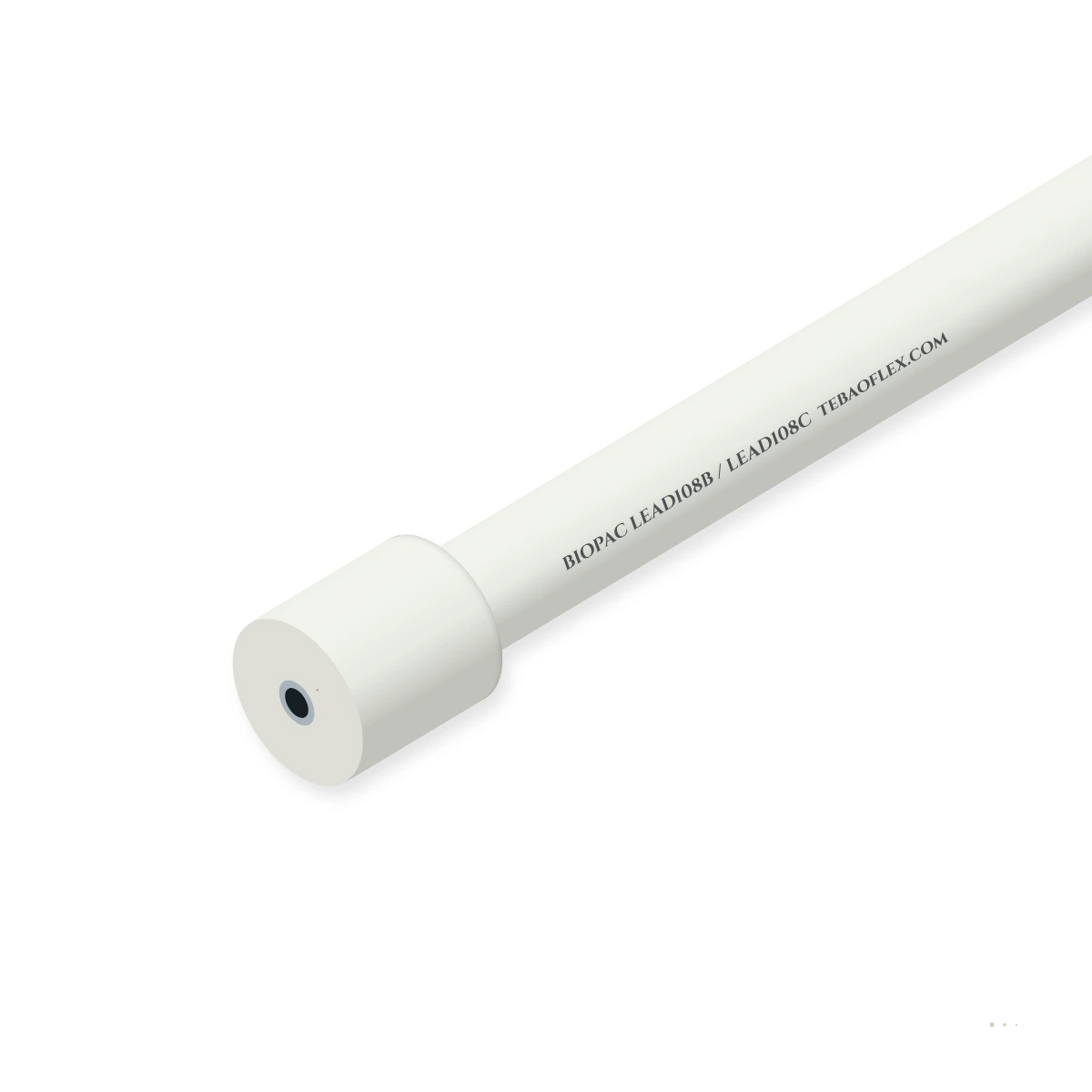

MR-conditional carbon biopotential cable de salidaASTM F2503 MR-Conditional1.5T / 3T / 7T MRI1.5 mm DIN 42802

Modelo BIOPAC LEAD108B / LEAD108C MRI-Conditional Carbon-Composition1.5 T, 3.0 T & 7.0 T MRI-conditional radiotransparent carbon-composition ECG/EEG/EMG cable de salida

1.5 T, 3.0 T & 7.0 T MRI-conditional radiotransparent carbon-composition ECG/EEG/EMG cable de salida

Diseño de baja CEM
Pantalla CEM
Resistente al aceite
Homologado
Designación de pedido
MRC-LEAD108B-SNAP-150
Cable de salida longitud
1.50 m
Total resistencia
165 Ω
Ø ext. del cable
2.3 mm
MR campo capacidad nominal
1.5T / 3T / 7T
Todas las medidas (12)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
MR campo capacidad nominal
1.5T / 3T / 7T
MR-Conditional según ASTM F2503
Conductor material
100 % Carbon
Cero ferromagnetic metal dentro de bore
Distribuido R
90–350 Ω/m
Damps RF standing-wave heating
Electrode extremo
Carbon Snap/Clip
Radiotransparent Ag/AgCl snap o pinch
Amplifier extremo
1.5 mm DIN
Touch-proof IEC 60601-1 / DIN 42802
Cubierta
USP Class VI
Biocompatible medical TPU / silicona

Valores típicos para este tipo de cable, basados en ASTM F2503 / ASTM F2182 / IEC 60601-2-33 / ANSI/AAMI EC53 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es BIOPAC LEAD108B / LEAD108C adecuado para su máquina?

MR-conditional no-ferromagnetic carbon-composition biopotential cable de salida compatible con BIOPAC LEAD108B / LEAD108C para simultánea fMRI + ECG, EEG, EMG y EOG recording sin RF bucle heating o susceptibility artefacts.

Instalación fija

Adecuado

Distribuido resistive carbon-filament conductor suprime 64 MHz (1.5 T), 128 MHz (3 T) y 298 MHz (7 T) RF standing-wave corrientes.

Cableado de celdas y armarios de control

Adecuado

Medical-grado TPU /silicona cubierta resists hospital quaternary ammonium, isopropyl alcohol y hydrogen peroxide disinfectants.

Botonera colgante autoportante

Adecuado

Ultra-supple 3,000 -filament carbon tow withstands repetido patient attachment y tendido hasta MRI cabezal coils.

Cadena portacables

No adecuado

Medical patient cable de salida conjunto está intended para clinical y research MRI suites, no industrial cadenas portacables.

Uso M8 Sensor Cordset
Máquinas habitualesSimultánea fMRI + EEG / ECG ResearchClinical MRI Patient Gating & Vital SupervisiónTranslational Pre-Clinical 7T / 9.4T MRICardiac MRI Triggering & GatingPolysomnography & MEG Biopotential Recording

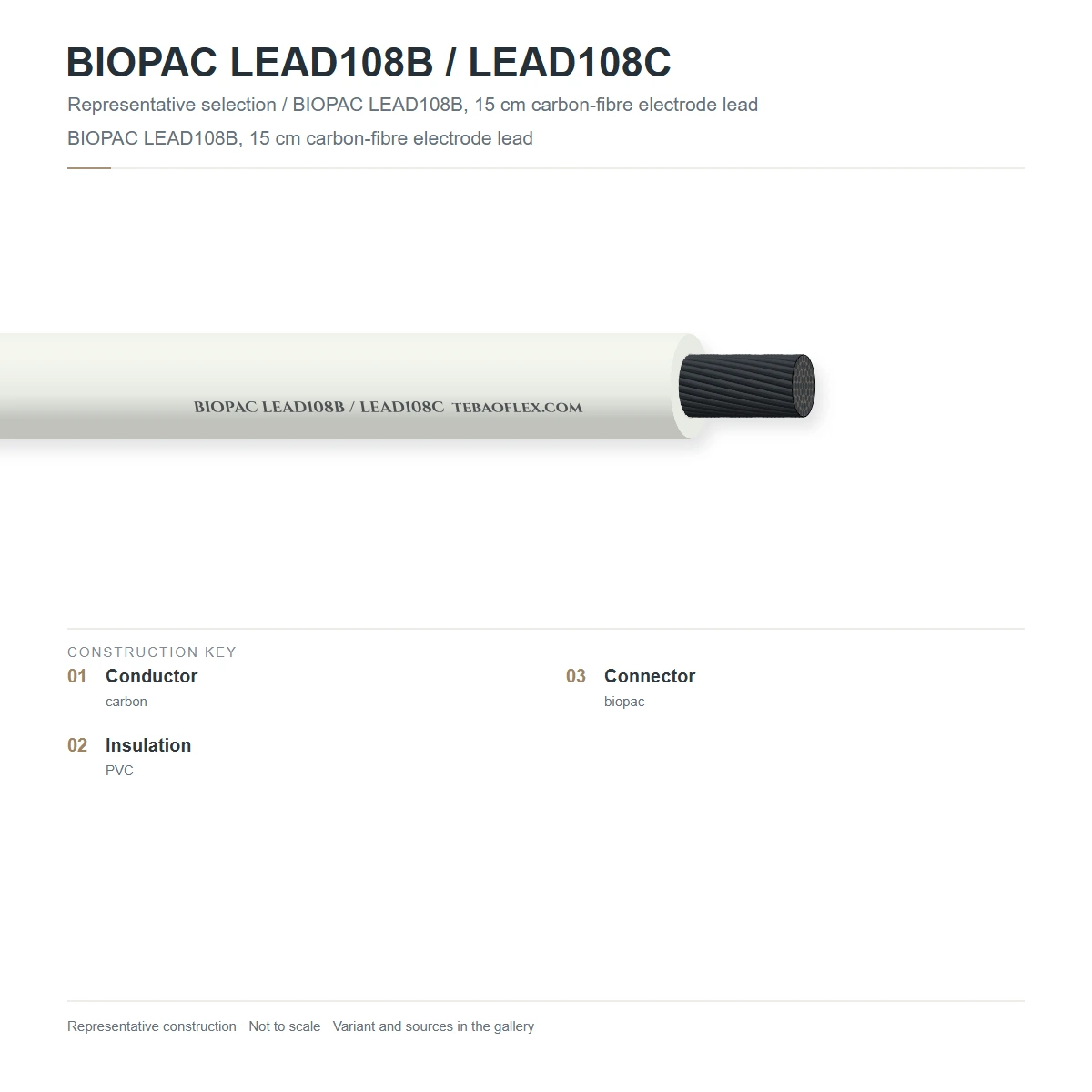

Construcción

Capa por capa

Representative LEAD108B / LEAD108C arquitectura: continuo 3K/6K carbon-fibra multi-filament resistive conductor + opcional carbon-loaded semiconductor pantalla + USP Class VI medical TPU cubierta + todos-plástico/carbon electrode snap.

1234
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Multi-filament carbon-composition conductor3,000 a 6,000 continuo alto-purity polyacrylonitrile (PAN) carbon filaments (distribuido resistencia 90–350 Ω/m, magnetic susceptibility χ ≈ −10⁻⁵)Elimina metálico RF antenna resonance, eddy-corriente heating y B0 magnetic susceptibility artefacts
2Medical-grado TPE / fluoroelastomer Aislamiento primarioFlexible dieléctrico Aislamiento de conductor (2.0 kV dieléctrico withstand)Aísla biopotential señal camino durante alto dB/dt EPI gradiente conmutación
3Opcional carbon-polímero conductor pantalla (LEAD108C)Extruido carbon-loaded conductor polímero pantalla capa (en apantallado LEAD108C variants)Attenuates gradiente-conmutación eléctrico-campo pickup sin introducing metal braiding en el MRI bore
4Biocompatible USP Class VI medical TPU cubiertaLiso, no-tacky poliuretano termoplástico (TPU) o platinum-vulcanizado silicona cubierta exterior (ISO 10993-5 / -10 biocompatible)Comfortable contra patient piel y wipe-limpio resistente a hospital disinfectants

LEAD108B-EQ (No apantallado Carbon Cable de salida, 1.0–1.5 m)

Unipolar 2.3 mm OD carbon-composition cable de salida con radiolucent carbon snap y 1.5 mm touch-proof DIN 42802 socket

LEAD108C-EQ (Carbon-Apantallado Cable de salida / Par trenzado)

Carbon-polímero apantallado o tightly trenzado doble-carbon differential par para minimal gradiente artefact en 3T/7T EPI sequences

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en ASTM F2503 / ASTM F2182 / IEC 60601-2-33 / ANSI/AAMI EC53. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Distribuido DC resistencia
100 Ω/m ± 20 % (estándar) o 300 Ω/m ± 20 % (alto-damping)
Total cable de salida resistencia
100 Ω a 600 Ω (negligible vs ≥ 10 MΩ amplifier input)
Dieléctrico resistencia
1,500 V AC rms para 1 min (IEC 60601-1)
RF heating (ASTM F2182)
ΔT < 1.5 °C a 4 W/kg whole-body SAR (1.5 T & 3.0 T)
Image artefact (ASTM F2119)
Cero metálico blooming / < 1 mm spin-echo & GRE huecos

Térmicos

Clinical operating gama
+10 °C a +45 °C
Storage & cleaning temperatura
−20 °C a +60 °C

Mecánicos

Cable exterior diámetro
2.3 mm (único no apantallado) · 3.4 mm (carbon-apantallado / trenzado)
Electrode termination
Todos-carbon/polímero 3.9 mm snap o radiolucent micro-clip
Amplifier termination
1.5 mm female touch-proof seguridad socket (DIN 42802)
Flexión vida útil (ANSI/AAMI EC53)
≥ 25,000 swing ciclos a tracción alivio de tensión
A la tracción tracción resistencia
≥ 35 N termination tracción-off force

Resistencia

Biocompatibility
ISO 10993-5 (cytotoxicity) & ISO 10993-10 (sensitization)
Disinfectant resistencia
70 % IPA, Quaternary Ammonium, hospital superficie wipes & 3 % H2O2
Latex & phthalate status
100 % natural-caucho-latex-libre & DEHP-libre

Normas de referencia

MR seguridad standards
ASTM F2503 · ASTM F2182 · ASTM F2119 · IEC 60601-2-33
ECG trunk/cable de salida performance
ANSI/AAMI EC53 / IEC 60601-2-27
Seguridad conector estándar
DIN 42802 / IEC 60601-1 touch-proof 1.5 mm

Identificación

Color de la cubierta
Matte Charcoal Negro con codificados por colores AHA/IEC rings
MR marcado
Permanente amarillo 'MR CONDITIONAL' tag con longitud & R código
Partida arancelaria (HS)
9018.11 / 8544.42

Dimensiones

12 estándar MR-conditional carbon-composition biopotential cable de salida configuraciones

Compatible con BIOPAC MECMRI-BIOP / AMI100D, Brain Products, y clinical 1.5 mm DIN 42802 amplifier inputs.

Cable de salida Estilos, pasos & DC resistencia
Designación de pedidoCable de salida Arquitectura & ApantallamientoElectrode ExtremoLongitud
m		Unidad R
Ω/m		Total R
Ω		Ø ext. cable
mm		MR Campo
Capacidad nominal		Consulta
LEAD108B Serie — No apantallado Carbon-Composition Único Cables de alimentación
MRC-LEAD108B-SNAP-060No apantallado 3K Carbon ConductorCarbon Snap (3.9 mm)0.60110662.31.5T / 3T / 7T
MRC-LEAD108B-SNAP-100No apantallado 3K Carbon ConductorCarbon Snap (3.9 mm)1.001101102.31.5T / 3T / 7T
MRC-LEAD108B-SNAP-150No apantallado 3K Carbon Conductor (LEAD108B estándar)Carbon Snap (3.9 mm)1.501101652.31.5T / 3T / 7T
MRC-LEAD108B-SNAP-200No apantallado 3K Carbon ConductorCarbon Snap (3.9 mm)2.001102202.31.5T / 3T
MRC-LEAD108B-CLIP-150No apantallado 3K Carbon ConductorRadiolucent Pinch Clip1.501101652.31.5T / 3T / 7T
MRC-LEAD108B-HR-150Alto-Damping 300 Ω/m Carbon ConductorCarbon Snap (3.9 mm)1.503004502.33T / 7T / 9.4T
LEAD108C & Trenzado Serie — Carbon-Apantallado & Differential Par Cables de alimentación
MRC-LEAD108C-SCR-100Carbon-Polímero Apantallado CoaxCarbon Snap (3.9 mm)1.001201203.21.5T / 3T / 7T
MRC-LEAD108C-SCR-150Carbon-Polímero Apantallado Coax (LEAD108C estándar)Carbon Snap (3.9 mm)1.501201803.21.5T / 3T / 7T
MRC-LEAD108C-SCR-200Carbon-Polímero Apantallado CoaxCarbon Snap (3.9 mm)2.001202403.21.5T / 3T
MRC-LEAD108-TP2-1502-Lead Trenzado Carbon Par (Bipolar)2 × Carbon Snaps1.501101654.41.5T / 3T / 7T
MRC-LEAD108-TP3-1503-Lead Trenzado Carbon Triad (+ / − / GND)3 × Carbon Snaps (R/W/B)1.501101655.01.5T / 3T / 7T
MRC-LEAD108-TP3-3003-Lead Trenzado Carbon Triad (+ / − / GND)3 × Carbon Snaps (R/W/B)3.001103305.01.5T / 3T
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • A minimise gradiente-conmutación bucle pickup y RF heating dentro del MRI bore, always route cables de alimentación straight hasta el centro del bore sin bobinado y uso de pares trenzados configuraciones donde possible.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
100 % DC extremo-a-extremo carbon resistencia & continuidad supervisiónVerify distribuido resistencia dentro de ± 15 % de nominal especificaciónCada cable de salida conjunto
1,500 V AC dieléctrico withstand ensayoCero breakdown hasta medical TPU cubierta para 60 sCada production lot
Ensayos por muestreo
ASTM F2182 phantom RF heating ensayo a 64 MHz (1.5T) & 128 MHz (3T)Temperatura rise ΔT < 1.5 °C a electrode contacto en gel phantomCalificación de tipo
ASTM F2119 gradiente-echo & spin-echo susceptibility artefact ensayoCero ferromagnetic distortion en 3.0 T EPI sequencesCalificación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

ASTM F2503 / ASTM F2182 MR-Conditional VerifiedANSI/AAMI EC53 & ISO 10993 Biocompatible

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX MRC-LEAD108 MR CONDITIONAL CARBON LEAD DIN 42802
Embalaje
Limpio medical pouch en codificados por colores sets de 3, 5 o 10 cables de alimentación
Color codificación
AHA (Rojo/Blanco/Negro/Verde/Marrón) o IEC (Rojo/Amarillo/Negro/Verde)
Amplifier interfaz
Estándar 1.5 mm DIN 42802 female seguridad socket o multi-pin trunk
Plazo de entrega
2–3 weeks ex-trabaja

Documentación técnica

Descargas

PDFBIOPAC LEAD108B / LEAD108C MRI-Conditional Carbon-Composition – ficha técnica (inglés)12 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación BIOPAC LEAD108B / LEAD108C (Excel, inglés)Las 12 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

Why se carbon-composition conductores used instead de cobre hilos dentro de un MRI bore?
Cobre hilos have near-cero resistencia y act como resonant mitad-wave dipole antennas a MRI Larmor frequencies (64 MHz a 1.5 T, 128 MHz a 3.0 T), concentrating RF eléctrico fields al electrode tip y causing severo patient piel burns. Carbon-composition filaments provide 90–350 Ω/m de distribuido resistencia that damps RF standing waves mientras matching el magnetic susceptibility de human papel tisú.
Does el 100–450 Ω cable de salida resistencia degrade ECG, EEG, o EMG señal amplitude?
Sin. Modern biopotential preamplifiers (such como BIOPAC MECMRI-BIOP o clinical MRI monitors) have input impedances superando 10 MΩ a 1,000 MΩ. un 200 Ω serie cable de salida resistencia causes less que 0.002 % señal attenuation.
What está el difference entre el LEAD108B y LEAD108C configuraciones?
LEAD108B está un no apantallado unipolar carbon-composition cable de salida con un 2.3 mm OD para general MR-conditional recording. LEAD108C añade un extruido carbon-loaded conductor polímero exterior pantalla (3.2 mm OD) a drenaje eléctrico-campo interferencia durante rápido EPI gradiente conmutación.
Se el electrode snaps también no-metálico?
Yes. Tanto el electrode snap alojando y el conductor contacto stud se moldeados de vidrio-reforzado polímero y conductor carbon compuesto, para que there está cero metal al patient piel interfaz.
