Producto

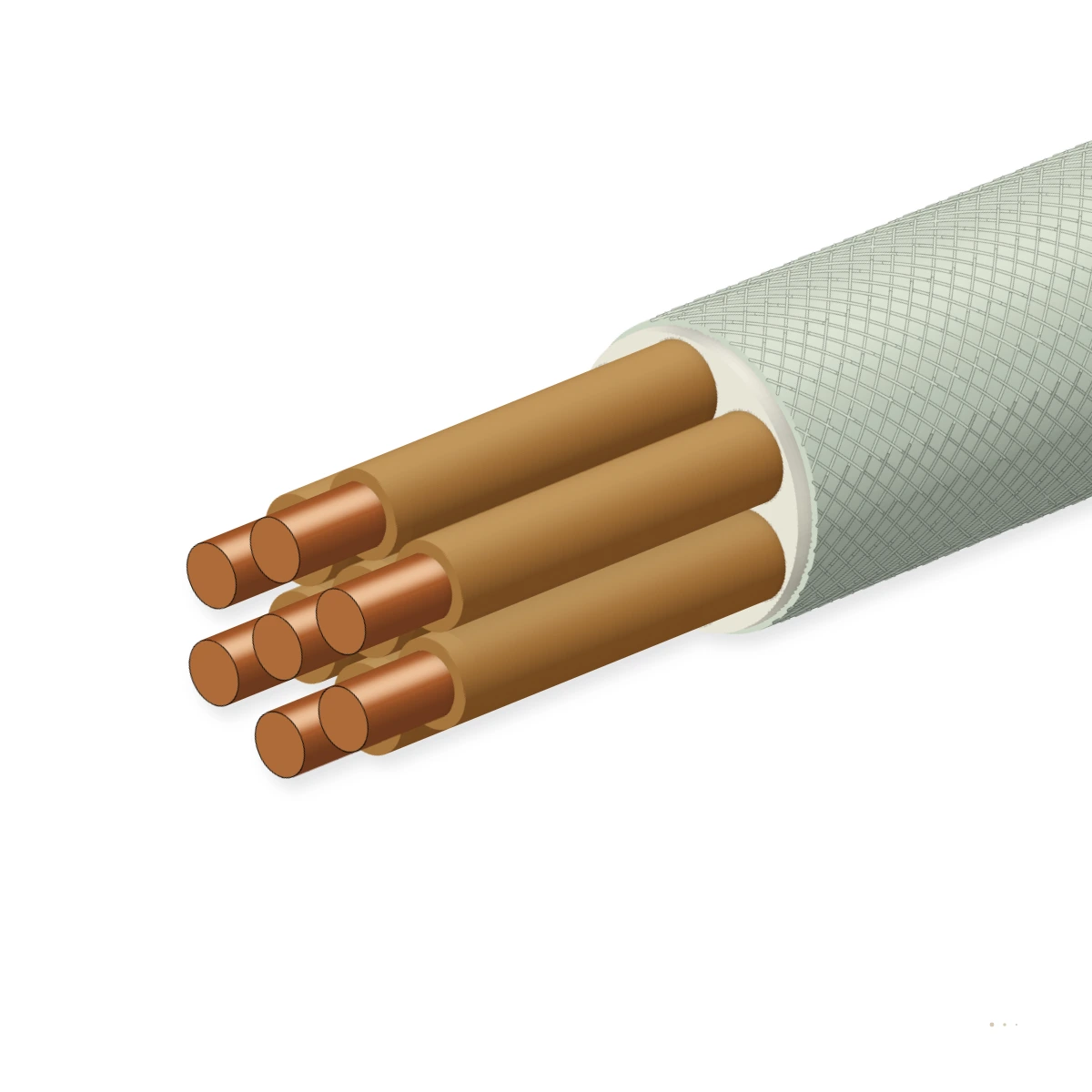

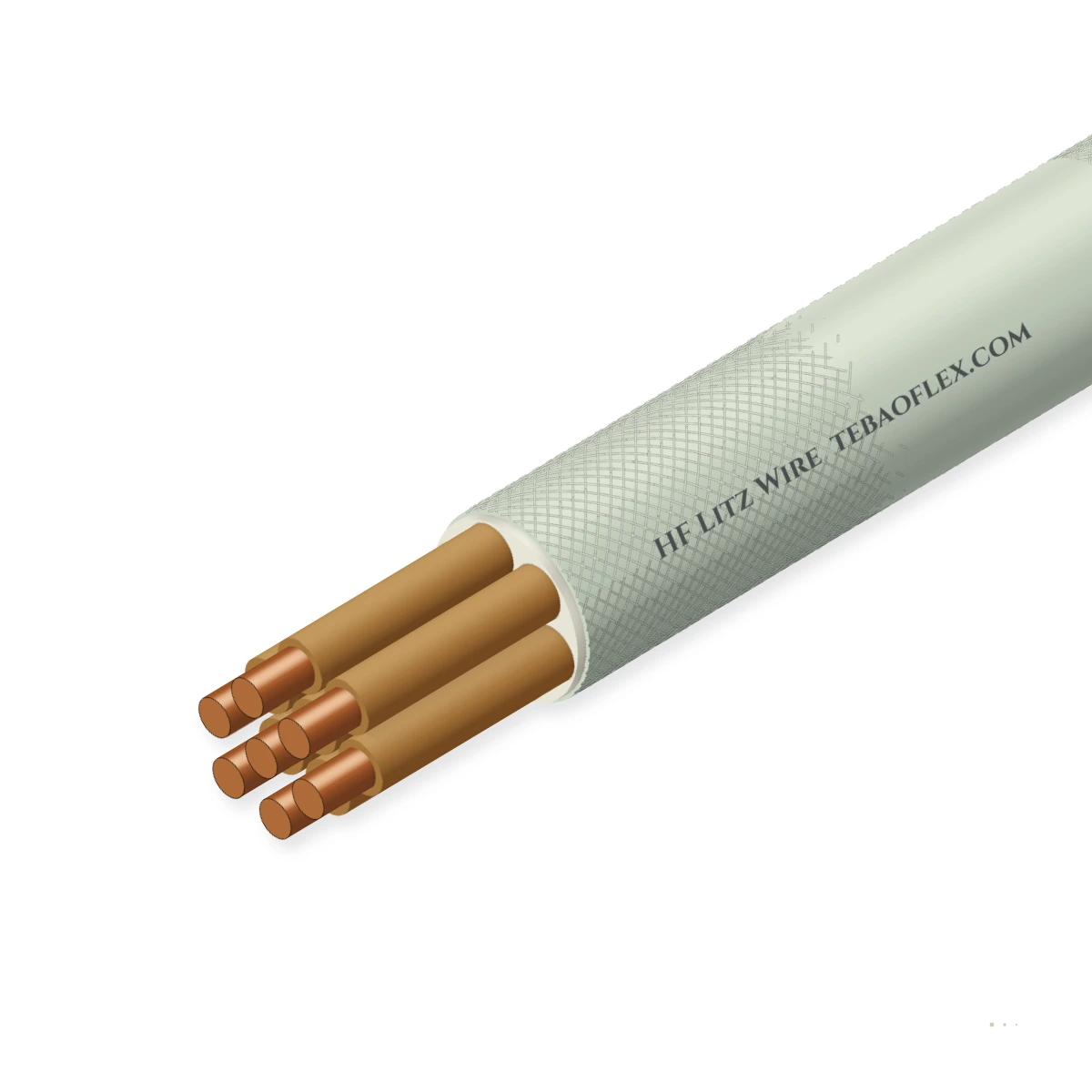

De alta frecuencia enamelled Litz bobinado alambre10 kHz – 5 MHz ACØ 0.02 – 0.50 mm HilosClass 155 / 180 / 200

HF Litz Alambre Multi-Cordón Enamelled De alta frecuencia Litz BobinadoMulti-cordón enamelled cobre de alta frecuencia Litz alambre (10 kHz – 5 MHz) a IEC 60317-11

Multi-cordón enamelled cobre de alta frecuencia Litz alambre (10 kHz – 5 MHz) a IEC 60317-11

Retardante de llama
Homologado
Ozono, UV y humedad
Designación de pedido
LITZ-600X0.071-PU180-ETFE
Target frecuencia
100–350 kHz
Neto Cu sección
2.38 mm²
Ø ext. nominal
2.80 mm
Typical R_DC
7.68 mΩ/m
Todas las medidas (12)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Frecuencia band
10 kHz a 5 MHz
Piel-depth matched cordón Ø
Único cordón Ø
0.020 – 0.50 mm
52 AWG a 24 AWG Grado 1 / 2
Cordón número
7 a 10,000 +
Único-torsión Type 1 & multi-stage Type 2
Clase térmica
Class 155–200°C
Solderable PU, PEI o PEI+PAI
Exterior actuando
Silk/ PA/PI/ETFE
Silk/Nailon hilo, PI/PET cinta o ETFE
Perfil options
Redondo & Perfilado
Compacted Type 8 hasta 72 % relleno

Valores típicos para este tipo de cable, basados en IEC 60317-11 / IEC 60317-20 / IEC 60317-51 / NEMA MW 1000 (MW 79-C / MW 80-C) — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es HF Litz Wire adecuado para su máquina?

De precisión multihaz de alta frecuencia Litz bobinado alambre (HF Litz Alambre) constructed de 7 a 10,000 + individualmente aislado fino enamelled cobre hilos (0.020 mm / 52 AWG a 0.50 mm / 24 AWG) trenzado en concéntrico planetario stages a suppress AC .

Alimentación apantallada variador VFD a motor

Adecuado

Verdadera planetario haz transposition equalizes radial/axial H-campo exposure para que R_AC / R_DC nervios de unión near 1.05–1.25 a 20–500 kHz.

Cableado de celdas y armarios de control

Adecuado

Disponible con extruido ETFE/FEP/PFA o triple-encintado polyimide exterior aislamiento para reforzado primario-a-secondary seguridad aislamiento.

Horno, estufa y zona de alta temperatura

Adecuado

Class 180 (solderable PU/PEI) y Class 200 (PEI+PAI) grades withstand de alta potencia induction heating y SiC planar transformador hotspots.

Instalación fija

Adecuado

Termoplástico auto-bonding overcoat (SB-Litz) fuses enrollado coils via hot air o corriente pulse sin bobbins o impregnating barniz.

Máquinas habitualesSiC & GaN De alta frecuencia LLC / DAB Potencia ConvertersEV Static & Dinámico Wireless Potencia Transferencia (85 kHz SAE J2954)Industrial Induction Heating, Brazing & Fusión CoilsSolar Cordón Inverters, EV En-Board Chargers (OBC) & DC Rápido ChargersUltrasonic Transducers, MRI Gradiente Coils & RF Antennas

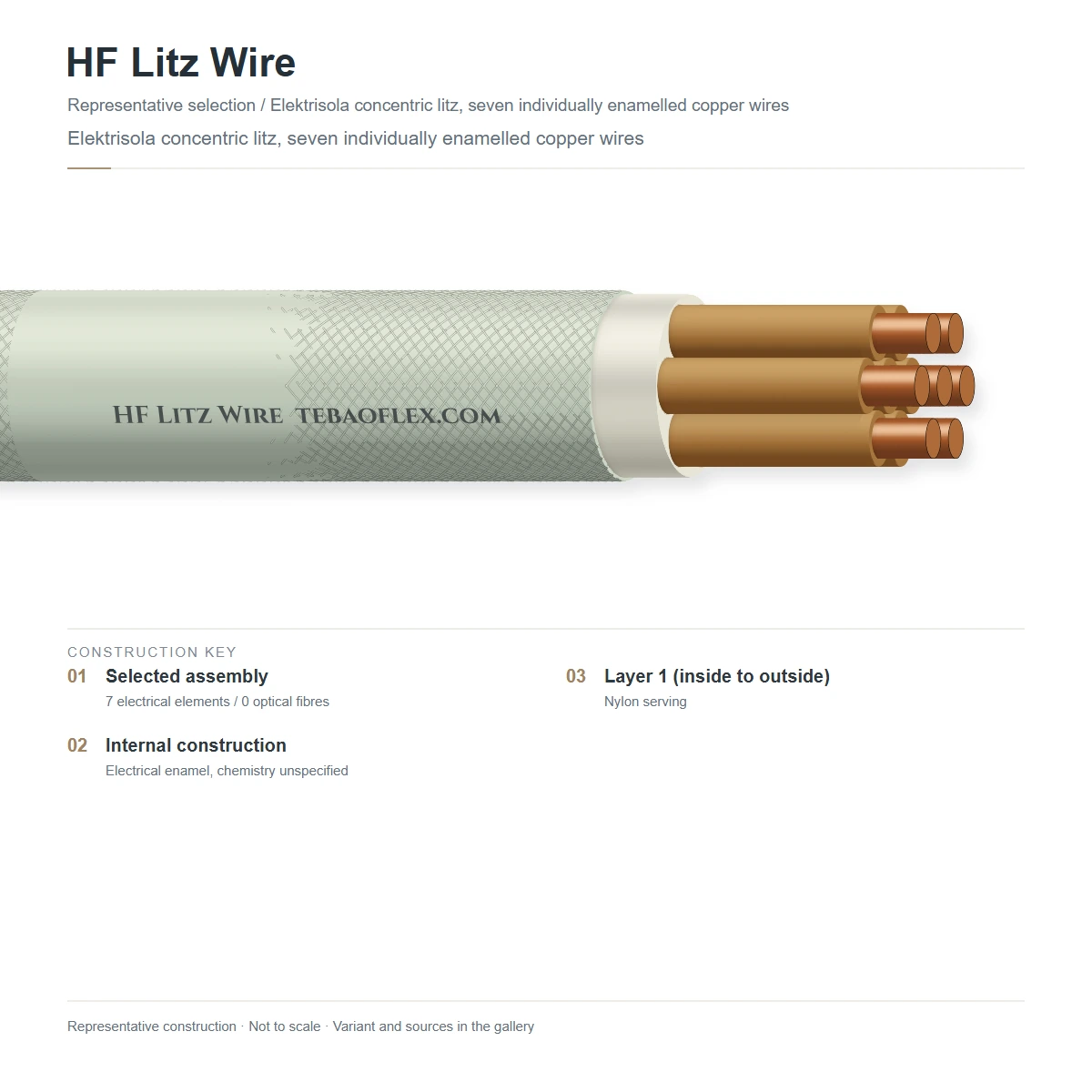

Construcción

Capa por capa

Representative multi-stage Type 2 / Type 8 construcción: N1 × N2 × N3 planetario-transposed hilos de Ø 0.050 mm (44 AWG) a Ø 0.200 mm (32 AWG) Grado 1/2 solderable Poliuretano (Class 155/180) o PEI+PAI (Class 200) enamelled OFHC cobre + opcional nailon/natural-silk hilo actuando, solapado polyimide/ PET film cinta, o extruido ETFE/FEP cubierta.

123
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Individualmente enamelled fino OFHC cobre hilos (Ø 0.020–0.50 mm)Alto-purity oxygen-libre cobre estirado a un diámetro menor que twice el AC piel depth δ al operating frecuencia, recubierto con Grado 1 o Grado 2 solderable Poliuretano (IEC 60317-20/-51) o Class 200 PEI+PAIElimina piel-effect corriente crowding dentro de cada individual cordón y permite directo dip-soldering a +375–390 °C (PU grades)
2Multi-stage planetario Roebel haz transposition (Type 1 / 2 / 7 / 8)Verdadera concéntrico cableado (e.g. 5 × 5 × 42 = 1,050 hilos) donde cada cordón rotates continuously entre el centro y exterior superficie del conductorCancels interno circulating corrientes caused por proximity-effect magnetic fields en Multicapa transformador devanados
3Exterior actuando, film-cinta envoltura o extruido fluoropolímero cubiertaChoice de Unserved (U), Único/Doble Nailon o Natural Silk hilo actuando (SN/DN/SS), Auto-Bonding termoplástico overcoat (SB), solapado Polyimide/ PET film cinta, o extruido ETFE/FEP/TIW paredProporciona mecánico haz cohesion, alto inter-bobinado breakdown tensión (hasta 3–10 kVrms) y bobbin-libre coil formando

HF-LITZ-SERVED (Type 1 & Type 2 Nailon / Silk / Auto-Bonding)

Unserved, nailon/silk textil-served o hot-air auto-bonding redondo Litz alambre para gapped ferrite inductors, wireless carga coils y induction heaters

HF-LITZ-TAPED / EXTRUDED (HV Polyimide-Encintado o ETFE/FEP Con cubierta)

Solapado polyimide/ PET film-encintado o extruido ETFE/FEP aislado Litz alambre nominal 1.5 kV a 10 kV peak para HV LLC & sólido-state transformers

HF-LITZ-RECT (Type 7 & Type 8 Compacted Rectangular Perfil)

Rodillo-compacted rectangular Litz perfil achieving 65–72 % cobre slot relleno factor para alto-density EV tracción & aeroespacial generadores

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en IEC 60317-11 / IEC 60317-20 / IEC 60317-51 / NEMA MW 1000 (MW 79-C / MW 80-C). Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Recommended frecuencia match
10–50 kHz: Ø 0.20 mm (32 AWG) · 50–100 kHz: Ø 0.10 mm (38 AWG) · 100–350 kHz: Ø 0.071 mm (41 AWG) · 350 kHz–1 MHz: Ø 0.050 mm (44 AWG) · 1–5 MHz: Ø 0.030 mm (48 AWG)
Cordón enamel breakdown
Grado 1 o Grado 2 según IEC 60317-0-1
Cubierta exterior breakdown (encintado/extruido)
1.5 kVrms a 10 kVrms (a medida HV sólido-state transformador grades)

Térmicos

Solderable Poliuretano (PU)
Class 155 (IEC 60317-20) & Class 180 (IEC 60317-51), directo dip-solderable a +375–390 °C
Alto-temp. PEI / PEI+PAI
Class 180 / Class 200 (IEC 60317-13 / -26) para alto-temp. vacuum presión impregnation

Mecánicos

Total cobre sección transversal
0.05 mm² a 120 mm² (7 a 12,000 + hilos)
Compacted rectangular relleno
65 % a 72 % cobre relleno factor (Type 8 perfilado Litz)

Resistencia

Barniz & aceite compatibility
Compatible con epoxy VPI resins, silicona potting & transformador oils
Partial discharge (HV grades)
Corona-resistente polyimide/ ETFE exterior barriers para SiC dv/dt > 50 V /ns

Normas de referencia

International standards
IEC 60317-11 · IEC 60317-20 · IEC 60317-51 · NEMA MW 1000 (MW 79-C / 80-C)
RoHS & REACH
2011/65/EU + (EU) 2015/863 compliant

Identificación

Enrollador labelling
Cordón número × Ø (mm / AWG), cableado formula, enamel clase, exterior actuando & DC resistencia
Partida arancelaria (HS)
8544.11

Dimensiones

12 representative HF Litz Alambre construcciones en 10 kHz – 2 MHz potencia electronics bands

Matched cordón diámetro vs conmutación frecuencia, planetario cableado estructura, neto cobre sección, exterior diámetro y DC resistencia.

Frecuencia band, cordón Ø, número, Cu sección & OD
Designación de pedidoTarget Freq.
Band		Hilos × Ø mm (AWG)Enamel & Exterior AislamientoNeto Cu
mm²		Nom. OD / H×W
mm		Typ. R_DC
mΩ/m		Consulta
10 kHz – 100 kHz Litz Construcciones (Induction Heating, 85 kHz EV Wireless & Solar/OBC Inductors)
LITZ-60X0.20-PU180-SN10–50 kHz60 × 0.20 mm (32 AWG)PU 180 + Único Nailon1.882.159.55
LITZ-200X0.20-PU180-DN10–50 kHz5×40 × 0.20 mm (32 AWG)PU 180 + Doble Nailon6.284.102.88
LITZ-120X0.10-PU180-SN50–100 kHz3×40 × 0.10 mm (38 AWG)PU 180 + Único Nailon0.941.5219.20
LITZ-420X0.10-PU180-SB50–100 kHz7×60 × 0.10 mm (38 AWG)PU 180 + Auto-Bonding3.302.855.52
LITZ-1050X0.10-PU180-ETFE85 kHz EV WPT5×5×42 × 0.10 mm (38 AWG)PU 180 + Extruido ETFE8.255.102.22
LITZ-2500X0.10-PEI200-PI20–85 kHz5×10×50 × 0.10 mm (38 AWG)PEI 200 + 2× Polyimide Cinta19.637.650.94
100 kHz – 2 MHz Litz Construcciones (SiC/GaN LLC Transformers, Medical RF & Compacted Rectangular)
LITZ-180X0.071-PU180-SN100–350 kHz3×60 × 0.071 mm (41 AWG)PU 180 + Único Silk/Nailon0.711.3225.40
LITZ-600X0.071-PU180-ETFE100–350 kHz5×3×40 × 0.071 mm (41 AWG)PU 180 + 3 kV ETFE Cubierta2.382.807.68
LITZ-1200X0.071-TYPE8-PI100–300 kHz1200 × 0.071 mm PerfiladoPU 180 + Compacted PI Cinta4.752.1 × 4.23.86
LITZ-300X0.050-PU180-SN350 kHz–1 MHz5×60 × 0.050 mm (44 AWG)PU 180 + Natural Silk0.591.2230.80
LITZ-1000X0.050-PU180-FEP350 kHz–1 MHz5×4×50 × 0.050 mm (44 AWG)PU 180 + Extruido FEP1.962.559.35
LITZ-450X0.030-PU180-SS1–5 MHz3×3×50 × 0.030 mm (48 AWG)PU 180 + Único Silk0.320.9457.20
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Any cordón número (7 a 12,000 +), paso paso de cableado longitud, compacted rectangular dimension (H × W), o triple-aislado (TIW-Litz) cubierta CAN be engineered a your conmutación frecuencia.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
DC resistencia & broken-cordón continuidad verificationVerify total DC resistencia matches 100 % activos cordón número after dip-solder o crimp terminationCada carrete
Enamel pinhole & De alta tensión exterior aislamiento proof ensayoVerify Grado 1/2 cordón enamel continuidad y 1.5–10 kV AC dieléctrico withstand en encintado/extruido Litz100 % de la longitud
Ensayos por muestreo
+380 °C dip-solderability & AC resistencia ratio (R_AC / R_DC) auditConfirm limpio solder wetting dentro de ≤ 3 s (PU grades) y bajo de alta frecuencia eddy lossLote de fabricación

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

IEC 60317-11 / -20 / -51 De alta frecuencia Litz Alambre CompliantNEMA MW 1000 (MW 79-C / MW 80-C) Solderable Litz

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

Spool Label: TEBAOFLEX HF LITZ [STRANDS X DIA] [PU180/PEI200] [SERVING/JACKET]
Forma de suministro
DIN cilíndrico bobinado spools (DIN 80 a DIN 500) o pre-corte dip-soldered coil cables de alimentación
A medida engineering
Libre cordón-diámetro vs conmutación-frecuencia & proximity-loss calculation soporte
Plazo de entrega
2–3 weeks ex-trabaja

Documentación técnica

Descargas

PDFHF Litz Wire Multi-Strand Enamelled High-Frequency Litz Winding – ficha técnica (inglés)12 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación HF Litz Wire (Excel, inglés)Las 12 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

How I choose el correct individual cordón diámetro para my converter's conmutación frecuencia?
En cobre a +100 °C, el AC piel depth está approximately δ ≈ 75 / √f (en mm, con f en Hz). A evitar piel-effect y proximity-effect eddy corrientes dentro de cada cordón, el individual cordón diámetro d_s should be ≤ 1.0 × δ (y ≤ 0.5 × δ en Multicapa devanados con strong gap fringing flux): uso Ø 0.20 mm (32 AWG) para 10–50 kHz, Ø 0.10 mm (38 AWG) para 50–100 kHz, Ø 0.071 mm (41 AWG) para 100–350 kHz, y Ø 0.050 mm (44 AWG) para 350 kHz–1 MHz.
Why must alto-cordón-número Litz alambre (> 150 hilos) uso multi-stage Type 2 planetario cableado instead de un simple único haz?
En un simple único-torsión haz (Type 1) con hundreds de hilos, el hilos en el centro stay en el centro a lo largo del entire alambre longitud y enclose un different magnetic flux que el exterior hilos, causing severo circulating corrientes entre hilos. un multi-stage Type 2 planetario construcción (e.g. 5 × 5 × 40) garantiza cada único cordón migrates periodically hasta cada radial y azimuthal posición en el sección transversal.
How está solderable Poliuretano (PU Class 155/180) Litz alambre terminated sin mecánicamente pelado thousands de hair-delgado hilos?
Solderable Poliuretano (IEC 60317-20 / -51) decomposes cleanly en fluxing gases cuando immersed en un molten cable de salida-libre solder pot a +375 °C a +395 °C para 2–4 seconds, tinning todos 1,000 + hilos simultáneamente en un sólido, bajo-resistencia termination.
Cuando should I choose compacted rectangular Litz (Type 8) o extruido ETFE/FEP Litz?
Choose compacted rectangular Litz (Type 8) cuando transformador window sección está estrecho—it boosts cobre relleno factor de ~45 % (redondo Litz) a 68–72 % mientras preserving transposition. Choose extruido ETFE/FEP o polyimide-encintado Litz cuando you need 3 kV a 10 kV primario-a-secondary galvanic aislamiento sin pesado bobbin margin cinta.
