De alta temperatura alambreISO 3808 Class F / SAE J2031Inductive Ferrite EMI Conductor25–40 kV DC · +220 °C

Alambre-Enrollado Suppression Ignition CableISO 3808 Class F / SAE J2031 ferrite-conductor alambre-enrollado EMI suppression ignition cable

ISO 3808 Class F / SAE J2031 ferrite-conductor alambre-enrollado EMI suppression ignition cable

Diseño de baja CEM
Retardante de llama
Resistente al aceite
Ozono, UV y humedad
Designación de pedido
WWSI-7.0-2K2 (7 mm · 2.2 kΩ/m)
Ø ext. ≈
7.00 mm
Espesor de pared
2.55 mm
Total peso ≈
59.0 kg/km
Min. curvatura R (fijo)
42 mm
Todas las medidas (9)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Pulse tensión
25 a 40 kV DC
35–45 kV dieléctrico breakdown
Temperatura
-50…+220 °C
ISO 3808 Cl. F · +250 °C peak
Suppression conductor
Ferrite + spiral
CuNi44 / SS304L en ferrite conductor
DC resistencia
0.5–5.6 kΩ/m
Calibrated inductive damping
Estándar ODs
7.0, 8.0, 8.5 mm
Fits SAE & DIN ignition boots
EMI conformidad
CISPR 12 / SAE
Broadband RFI noise damping

Valores típicos para este tipo de cable, basados en ISO 3808 Class F / SAE J2031 Type 3 Inductive EMI Suppression Ignition Cable — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es Wire-Wound Suppression Ignition Cable adecuado para su máquina?

Inductive alambre-enrollado EMI/RFI suppression HV ignition cable con un aramida/vidrio cordón, magnetic ferrite conductor, helicoidal CuNi44/SS304L resistencia alambre (0.5–5.6 kΩ/m), Vidrio E trenza, y un +220 °C (+250 °C peak) silicona cubierta (7, 8, 8.5 mm OD).

Horno, estufa y zona de alta temperatura

Adecuado

ISO 3808 Class F silicona cubierta y EPDM/VMQ dieléctrico operate continuously de -50 °C a +220 °C (+250 °C peak).

Cableado de celdas y armarios de control

Adecuado

Helicoidal aleación alambre sobre un ferromagnetic ferrite conductor forma un distribuido inductor that chokes MHz spark ringing.

Instalación fija

Adecuado

Aramida/vidrio a la tracción conductor y Vidrio E Trenza de refuerzo provide ≥ 250 N tracción-off resistencia para spark plug y igniter boot conjunto.

Tambor monoespiral motorizado

No adecuado

Designed para fijo y engine-mounted De alta tensión ignition harnesses, no potencia enrollado tambores.

Uso NSHTÖU para tambor enrollado
Máquinas habitualesCHP Gas Engines & Biogas GensetsPLC-Controlado Industrial BurnersMarino & Stationary Gas EnginesAutomotive & De servicio pesado IgnitionLlama-Supervised Boiler Skids

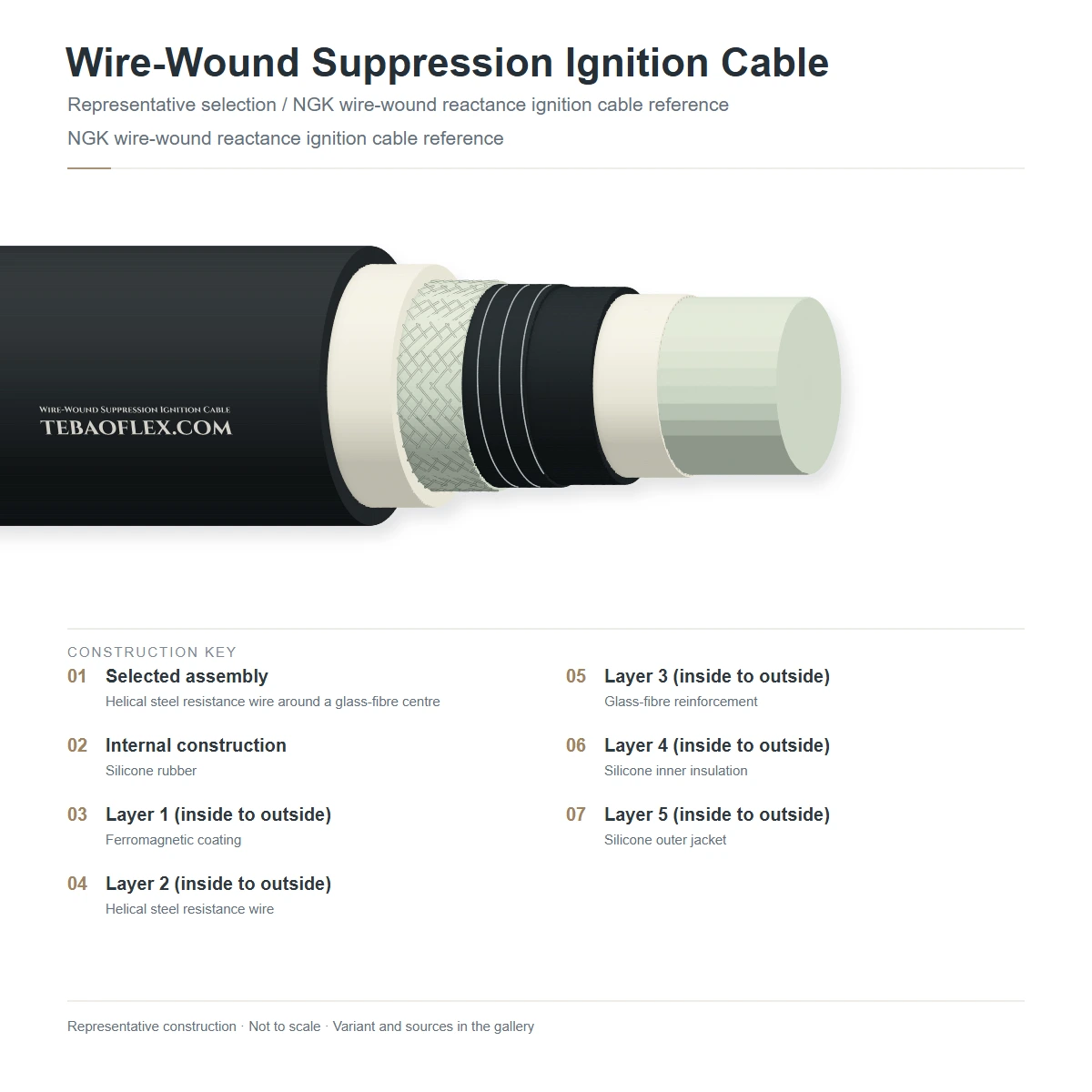

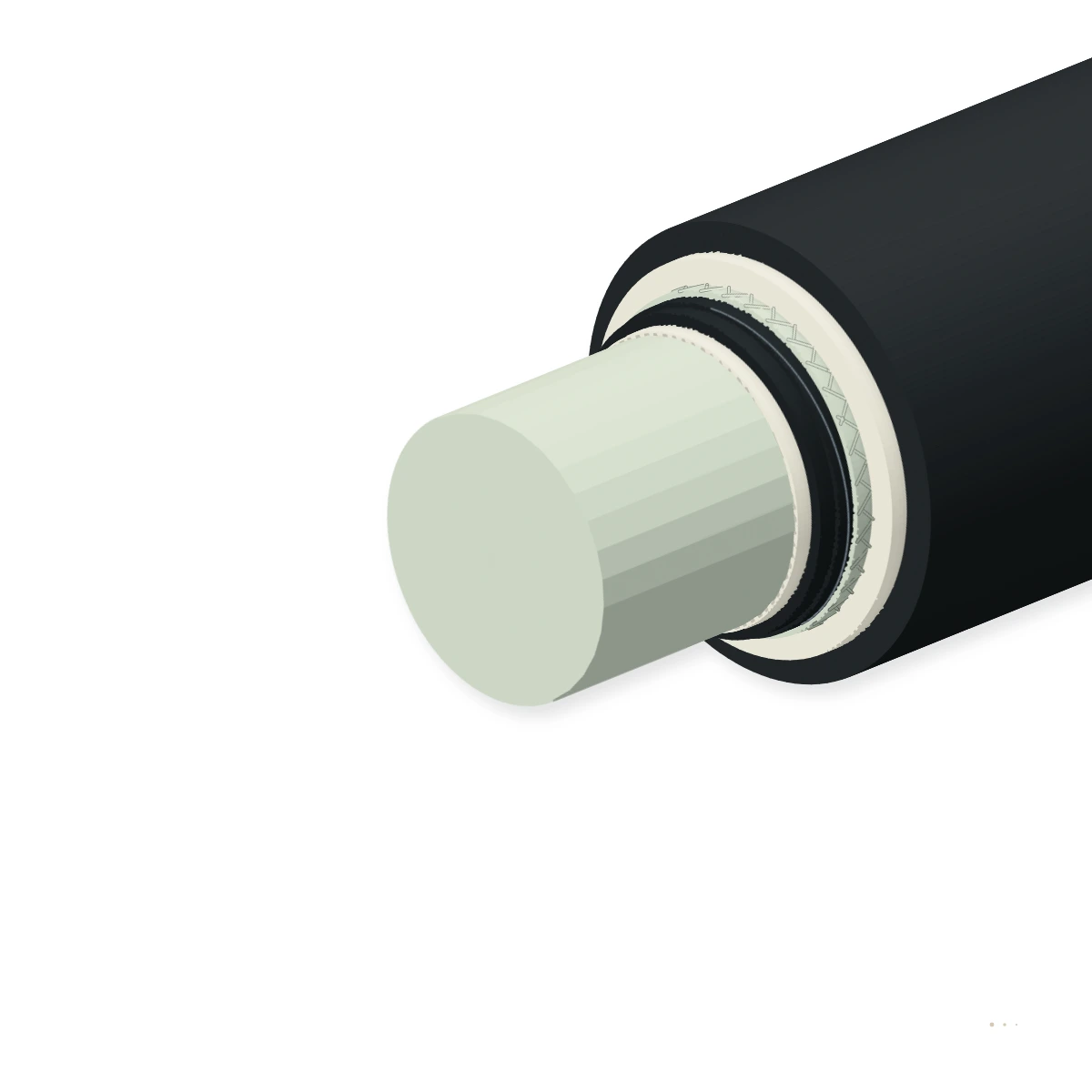

Construcción

Capa por capa

6-capa ISO 3808 Class F inductive suppression construcción: aramida/vidrio conductor, magnetic ferrite capa, helicoidal CuNi44/SS304L bobinado, HV dieléctrico, vidrio trenza, y VMQ cubierta.

12345
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Aramida/vidrio conductor + ferrite + helicoidal alambreDe alta resistencia a la tracción aramida/Vidrio E centro cordón recubierto con ferromagnetic ferrite elastómero y helicoidalmente enrollado con CuNi44 o SS304L alambre (40–100 curvas/cm)Actúa como un distribuido inductive choke (0.5 a 5.6 kΩ/m) that suprime 30–1000 MHz spark EMI sin burning out like carbon conductores
2Conductor de control de esfuerzo eléctrico recubrimientoSemiconductor elastómero encapsulation sobre el helicoidal resistencia bobinadoEqualises radial eléctrico campo esfuerzo en el microscopic alambre curvas a evitar interno corona
3De alta tensión EPDM / VMQ interior dieléctricoExtruido de alta rigidez dieléctrica-resistencia EPDM o methyl-vinyl caucho de silicona (VMQ) Aislamiento primarioWithstands 25 kV a 40 kV DC ignition pulses y 35–45 kV breakdown tests
4Fibreglass mecánico Trenza de refuerzoDe tejido abierto de alta tenacidad Vidrio E hilo refuerzo entre interior dieléctrico y cubierta exteriorUne el cubiertas interiores y cubiertas exteriores de capas juntos y evita pelado failure durante boot removal
5ISO 3808 Class F silicona cubierta exteriorAceite-, fuel-, ozono-, y resistente al calor VMQ caucho de silicona cubierta exterior (7.0 mm, 8.0 mm, o 8.5 mm OD)Seals tightly en SAE/DIN spark boots y operates de -50 °C a +220 °C (+250 °C peak)

7.0 mm ISO 3808 Class F (2.2 o 5.6 kΩ/m)

Estándar 7.0 mm OD inductive suppression cable para industrial gas engines, CHP gensets, y burners

8.0 mm / 8.5 mm De servicio pesado (0.5 o 1.5 kΩ/m)

Bajo-resistencia 500–1500 Ω/m de pared gruesa 8.0/8.5 mm cable para alto-compression biogas engines y CD igniters

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en ISO 3808 Class F / SAE J2031 Type 3 Inductive EMI Suppression Ignition Cable. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal ignition pulse
25 kV a 40 kV DC peak
Dieléctrico breakdown tensión
≥ 35 kV AC rms / ≥ 45 kV DC (según ISO 3808)
Calibrated linear resistencia
500 Ω/m · 1.5 kΩ/m · 2.2 kΩ/m · 5.6 kΩ/m (±20 %)
Serie inductance (1 MHz)
aprox.. 8 a 22 µH/m (ferrite conductor)
Cable de salida capacitance
≤ 115 pF/m según ISO 3808

Térmicos

ISO 3808 Class F temperatura
-50 °C a +220 °C continuo
Corto-term radiant peak
+250 °C (hasta +260 °C near exhaust manifolds)
Térmica overload resistencia
Alambre-enrollado conductor resists carbon-track burnout

Mecánicos

Calibrated exterior diameters
7.0 mm (±0.3 mm) · 8.0 mm (±0.3 mm) · 8.5 mm
Conductor Diámetro (ferrite + alambre)
1.8 mm a 2.3 mm (fits crimp terminals)
A la tracción tracción resistencia
≥ 250 N (aramida/vidrio centro cordón)

Resistencia

EMI / RFI attenuation
Complies con CISPR 12 & UN ECE R10
Aceite, fuel & salino-agua ensayo
ISO 3808 fluid inmersión & saltwater bath pass
Corona & ozono resistencia
Cero cracking after 48 h a 50 pphm ozono

Normas de referencia

International ignition estándar
ISO 3808 Class F Type B/C (alambre-enrollado)
Norteamericanos estándar
SAE J2031 Type 3 Class E /F
RoHS & REACH
RoHS 3 & REACH compliant

Identificación

Estándar Colores de cubierta
Rojo-marrón, negro, azul, amarillo, naranja
Leyenda impresa en superficie
TEBAOFLEX ISO 3808 CLASS F INDUCTIVE SUPPRESSION
Partida arancelaria (HS)
8544.30 / 8544.49

Dimensiones

9 estándar configuraciones (Alambre-Enrollado Suppression Ignition Cable)

Engineering dimensions, conductor cableado, masa y eléctrico ratings para Alambre-Enrollado Suppression Ignition Cable según ISO 3808 Class F / SAE J2031 Type 3 Inductive EMI Suppression Ignition Cable.

Dimensiones y pesos
Designación de pedidoSección transversal / tamañoConductor construcciónPared ≈
mm		Ø ext. ≈
mm		Metal
kg/km		Peso ≈
kg/km		Min. curvatura R
fijo mm		Consulta
Estándar Alambre-Enrollado Suppression Ignition Cable configuraciones
WWSI-7.0-5K6 (7 mm · 5.6 kΩ/m)Ø 7.0 mm (5.6 kΩ/m)CuNi44 en ferrite conductor2.557.0012.058.042
WWSI-7.0-2K2 (7 mm · 2.2 kΩ/m)Ø 7.0 mm (2.2 kΩ/m)CuNi44 en ferrite conductor2.557.0013.059.042
WWSI-7.0-1K0 (7 mm · 1.0 kΩ/m)Ø 7.0 mm (1.0 kΩ/m)CuNi44 en ferrite conductor2.507.0014.060.042
WWSI-7.0-500R (7 mm · 500 Ω/m)Ø 7.0 mm (500 Ω/m)CuNi44 en ferrite conductor2.507.0015.061.042
WWSI-8.0-5K6 (8 mm · 5.6 kΩ/m)Ø 8.0 mm (5.6 kΩ/m)CuNi44 en ferrite conductor3.008.0014.074.048
WWSI-8.0-2K2 (8 mm · 2.2 kΩ/m)Ø 8.0 mm (2.2 kΩ/m)CuNi44 en ferrite conductor3.008.0015.075.048
WWSI-8.0-1K5 (8 mm · 1.5 kΩ/m)Ø 8.0 mm (1.5 kΩ/m)CuNi44 en ferrite conductor2.958.0016.076.048
WWSI-8.0-500R (8 mm · 500 Ω/m)Ø 8.0 mm (500 Ω/m)CuNi44 en ferrite conductor2.958.0017.077.048
WWSI-8.5-500R (8.5 mm · 500 Ω/m)Ø 8.5 mm (500 Ω/m)CuNi44 en ferrite conductor3.158.5018.086.051
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Exterior diameters y weights se nominal engineering values para Alambre-Enrollado Suppression Ignition Cable subject a estándar manufacturing tolerances según ISO 3808 Class F / SAE J2031 Type 3 Inductive EMI Suppression Ignition Cable.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
Dieléctrico spark / De alta tensión withstand ensayo100 % en-line spark y AC/DC dieléctrico withstand según ISO 3808 Class F / SAE J2031 Type 3 Inductive EMI Suppression Ignition CableCada longitud fabricada
Conductor DC resistencia & continuidad supervisiónDentro de máximo 20 °C resistencia limit especificado para Alambre-Enrollado Suppression Ignition CableCada spool o tambor longitud
Ensayos por muestreo
Térmica ageing & dimensional verificationEspesor de pared, concentricity y post-ageing elongation según ISO 3808 Class F / SAE J2031 Type 3 Inductive EMI Suppression Ignition CablePor lote de producción
Llama, outgassing o de alta temperatura enduranceQualified a ISO 3808 Class F / SAE J2031 Type 3 Inductive EMI Suppression Ignition Cable térmica y environmental performance criteriaCalificación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

ISO 3808 Class F / SAE J2031 Type 3 Inductive EMI Suppression Ignition CableCE (2014/35/EU) & RoHS 3 (2015/863/EU) CompliantREACH SVHC & Halógenos/Asbestos Conformidad Verified

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX ISO 3808 CLASS F 7.0MM WIRE-WOUND FERRO-CORE SUPPRESSION
Forma de suministro
De precisión spools, coils o export wooden tambores
Estándar pasos
50 m · 100 m · 500 m · 1000 m (o corte harnesses)
Pedido mínimo
100 m (stock tamaños) · 300–500 m (a medida construcción)
Plazo de entrega
2–4 weeks ex-trabaja
Incoterms
EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDFWire-Wound Suppression Ignition Cable – ficha técnica (inglés)9 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación Wire-Wound Suppression Ignition Cable (Excel, inglés)Las 9 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

How does un alambre-enrollado ferrite-conductor suppression ignition cable difieren de un carbon-impregnated resistive conductor?
Carbon-impregnated textil conductores rely purely en alto ohmic resistencia (10–25 kΩ/m) y gradually burn away bajo continuo alto-energía spark pulses. un alambre-enrollado ferrite-conductor cable winds un metálico CuNi44 o stainless-acero aleación alambre alrededor de un magnetic ferrite elastómero conductor — creating un reactive inductive choke that blocks MHz radio interferencia mientras manteniendo un much lower, estable DC resistencia (0.5–5.6 kΩ/m).
How I choose entre 5.6 kΩ/m, 2.2 kΩ/m, y 500 Ω/m linear resistencia?
Choose 5.6 kΩ/m para estándar ISO 3808 no apantallado cables de alimentación that no uso resistor boots, 2.2 kΩ/m para industrial CHP gas engines en pares con 1 kΩ o 5 kΩ resistor spark plug boots, y 500 Ω/m (0.5 kΩ/m) para capacitiva-discharge (CD) igniters y lean-burn biogas engines needing máximo spark energía.
How should crimp terminals be attached a un alambre-enrollado ferrite suppression conductor?
Pelado approximately 12–15 mm del cubierta exterior de silicona, vidrio trenza, y interior dieléctrico a expose el alambre-enrollado ferrite conductor, fold el expuesto ferrite/alambre conductor back 180° contra el cubierta exterior de silicona, y crimp un brass o stainless-acero ignition terminal sobre el cubierta para que el folded conductor presses firmly contra el dentro del terminal barrel.
CAN esta cable replace metálico-conductor Silicona De alta tensión Ignition Cable en PLC-controlado industrial burners?
Yes. Conmutación de un desnudo cobre-conductor ignition cable de salida a un inductive alambre-enrollado ferrite suppression cable elimina de alta frecuencia electromagnético transitorios that cause false trips o resets en nearby PLCs, llama safeguards, y 4–20 mA transmisores.
