Tensión
600 V / 2 kV
600 V (0.6/1 kV) & 2 kV / 1000 V
Temp. del conductor
+110 / +125 °C
UL 1309 X110 · compuesto XLPO de 125 °C
Curvatura en frío
−40 °C
curvatura −40 °C / impacto −35 °C (CSA)
Opción de armadura
Trenza de bronce
cobertura ≥ 88 % para Clase I Div. 1
Radio mínimo de curvatura
6 × D / 8 × D
Sin armadura 6 × D · armado 8 × D
Ensayo de llama
IEC 60332-3-22
Cat. A e IEEE 1202 (70,000 BTU/h)
Valores típicos para este tipo de cable, basados en IEEE 1580 / UL 1309 Type X110 / CSA C22.2 Sin. 245 — confirmados en la ficha técnica y oferta de su pedido.
Aplicaciones
¿Es IEEE 1580 Type P adecuado para su máquina?
Distribución de energía, control de maquinaria e instrumentación en buques, módulos offshore e instalaciones de perforación. Seleccione la construcción de potencia, señal apantallada o específica para VFD según la función del circuito y los requisitos de tendido, incendio e instalación del proyecto.
Bandejas en plataformas offshore y buques
Adecuado
Servicio principal — bandejas de escalera abiertas en cubiertas offshore, pasamuros de mamparo MCT y canalizaciones de a bordo.
Jumbo de perforación y mástil rotativo
Adecuado
Resistente a lodos de perforación, ésteres y salmuera de bromuro de calcio para plataformas autoelevables offshore, buques perforadores y FPSO.
Conexión de motores, tracción y convertidores
Adecuado
El cobre estañado de hebra fina Class I se tiende fácilmente en celdas de propulsores, bombas de lodo y generadores.
Instalación fija
Adecuado
Instalaciones fijas de potencia, control e instrumentación en zonas marinas peligrosas y seguras.
Tambor monoespiral motorizado
No adecuado
Cable de a bordo con trenza de bronce o cobre estañado — no diseñado para tambores enrolladores dinámicos de grúas.
Máquinas habitualesPlataformas petrolíferas y de gas offshoreFPSO y plataformas de producciónEnergía y propulsión a bordo de buquesVFD de sistemas top-drive y bombas de lodoInstrumentación de perforaciónZonas peligrosas Class I Div 1

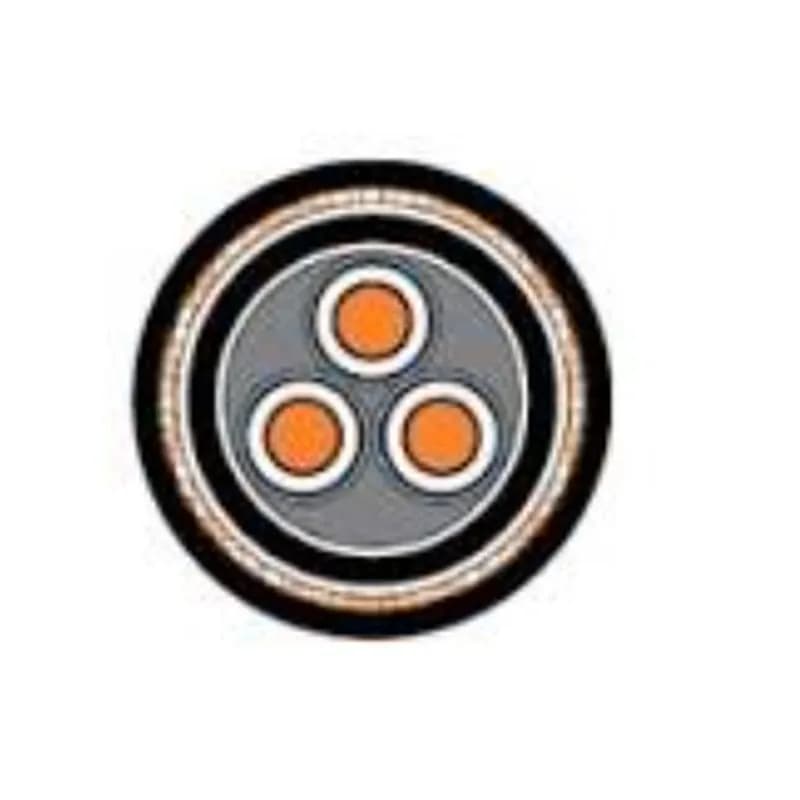

Construcción
Capa por capa
Configurado como sin armadura unipolar/multipolar para Clase I División 2 (Zona 2) cable bandejas portacables, o con un armadura de trenza de alambre de bronce y cubierta exterior de CPE termoestable para Clase I División 1 (Zona 1) costa afuera peligroso emplazamientos.
Esquema sin escala — generado a partir de los datos de capas
#
Capa
Material y referencia
1
Conductor flexible de cobre estañado
Suave recocido cobre estañado trenzado según ASTM B33 (alto cordón número Clase I/K para potencia; de 19 cordones para control/señal) con poliéster cinta separadoraASTM B33 / IEEE 1580
2
Aislamiento de poliolefina reticulada (XLPO) Type P
Químicamente o reticulado por haz de electrones retardante de la llama poliolefina (Tipo P), 125 °C compuesto capacidad nominal (UL 1309 Tipo X110)IEEE 1580 Tabla 25 / UL 1309
3
Pantalla EMI de lámina/trenza (VFD & señal construcciones)
100 % cobertura aluminio/poliéster cinta con cobre estañado drenaje alambre (multipar/señal) o doble cobre cinta / combinación pantalla (VFD)IEEE 1580
4
Cubierta interior de asiento de CPE termoestable
Retardante de la llama termoestable polietileno clorado (CPE) o ártico neopreno (Tipo N) interior cubierta según IEEE 1580IEEE 1580
5
Armadura de trenza de alambre de bronce (armado & con cubierta Tipos)
Resistente a la corrosión trenzado bronce alambre con mínimo 88 % cobertura óptica para mecánico aplastamiento protección y Clase I Div. 1 capacidad nominalIEEE 1580 / IEEE 45
6
Cubierta exterior termoestable de CPE resistente al lodo
De servicio pesado termoestable polietileno clorado (CPE, Tipo P-MR) resistente a éster/bromuro de calcio perforación lodos, aceite, UV y salino nieblaIEEE 1580 / UL 1309
Tipo P Sin armadura (P / PN)
Unipolar o multipolar aislado con XLPO cable con un de servicio pesado termoestable CPE cubierta exterior para Clase I División 2 / Zona 2 cable bandejas portacables y Tipo TC-ER expuesto tendidos.
Tipo P Armado & Con cubierta (PNBS)
Incluye interior CPE asiento, ≥ 88 % armadura de trenza de alambre de bronce y cubierta exterior de CPE resistente al lodo para Clase I División 1 / Zona 1 peligroso zonas.
Tipo P VFD Simétrico Tierra (VFD-PNBS)
Tres conductores de fase con tres simétrico dividido conductores de tierra, general EMC apantallamiento, armadura de trenza de bronce y CPE cubierta exterior para 2 kV AC perforación accionamientos.
Tipos en esta gama
IEEE 1580 / UL 1309 X110 · 600 V & 2 kV/1000 VSingle-Conductor Unarmoured Power
Extra-cobre estañado flexible unipolar cables de salida de potencia (18 AWG a 1111 kcmil); 1/0 AWG y mayores incluyen de servicio pesado CPE cubierta sobre XLPO aislamiento.
IEEE 1580 / UL 1277 TC-ER · 600 V / 2 kVThree-Conductor Unarmoured Power
Tripolar XLPO/CPE potencia cable sin metálico armadura para sensibles al peso costa afuera cable bandejas portacables en Clase I División 2 / Zona 2 zonas.
Trifásico motores, cubierta de buque maquinaria & Zona 2 distribución
Tres conductores de fase más tres simétrico conductores de tierra divididos, general EMI pantalla, armadura de trenza de bronce y cubierta exterior de CPE.
Valores típicos: Valores típicos para este tipo de cable, basados en IEEE 1580 / UL 1309 Type X110 / CSA C22.2 Sin. 245. Los valores de su pedido se confirman en la ficha técnica y la oferta.
Eléctricos
Tensión nominal
600 V (0.6/1 kV) & 2,000 V (2 kV / 1000 V)
Impedancia característica del par
68 Ω (16 & 14 AWG multipar); 60 Ω (1P 14 AWG)
Capacitancia mutua del par
82 pF/m (25 pF/ft) nominal a 1 kHz
Inductancia del par
0.39 mH/km (0.12 mH/kft) nominal
Térmicos
Clasificación térmica del compuesto
+125 °C continuo (Tipo P XLPO aislamiento)
Clasificación de certificación naval
+110 °C (UL 1309 / CSA X110); +100 °C (IEEE 45)
Temperatura de cortocircuito
+250 °C (5 s máximo)
Curvatura e impacto en frío
−40 °C frío curvatura / −35 °C frío impacto (CSA 0.3)
Mecánicos
Construcción del conductor
Cobre estañado cableado recocido suave (ASTM B33)
Cobertura de la armadura
Trenzado bronce alambre ≥ 88 % cobertura óptica
Radio mínimo de curvatura
6 × D (sin armadura); 8 × D (armado / VFD)
Resistencia
Propagación de la llama
IEEE 1202 (70,000 BTU/hr) & IEC 60332-3-22 Cat. A
Resistencia a lodos de perforación y aceite
A base de éster perforación lodo (Tipo P-MR), aceite & combustible
Clasificación para emplazamientos peligrosos
Clase I Div. 1 / Zona 1 (armado); Div. 2 (sin armadura)
Normas de referencia
Normas principales de diseño
IEEE 1580; IEEE 45; UL 1309; CSA C22.2 Sin. 245
Reglas marinas y offshore
API RP 14F; USCG 46 CFR; ABS; DNV; Lloyd's Registro
Bandeja portacables y tendido expuesto
UL 1277 Type TC-ER; CSA C22.2 Sin. 239 Type CIC
Identificación
Identificación de conductores
ICEA Método 1 o numerados conductores; pares negro/blanco
Color de la cubierta exterior
CPE termoestable negro o neopreno ártico (Tipo N)
Dimensiones
79 construcciones estándar en 5 series IEEE 1580 Tipo P
Potencia unipolar, potencia de 3 conductores sin armadura/armado, potencia VFD de 2 kV con tierra simétrica y pares de instrumentación apantallados IS/OS.
Dimensiones y masa (79)
Conductores × AWG / kcmil
Designación
Nivel de tensión
Cableado (N.º/AWG)
Espesor XLPO (mm)
Cubierta exterior (mm)
Ø ext. nominal (in)
Ø ext. nominal (mm)
Masa total (lb/kft)
Masa total (kg/km)
Consulta
3 conductores potencia armado con trenza de bronce · 600 V / 2 kV (13)
3 × 14 AWG (2.08 mm²)
Type P 3C 14 AWG Armoured
600 V / 2 kV
19/27
1.14
1.52
0.57
14.5
210
313
3 × 12 AWG (3.31 mm²)
Type P 3C 12 AWG Armoured
600 V / 2 kV
19/25
1.14
1.52
0.61
15.5
250
372
3 × 10 AWG (5.26 mm²)
Type P 3C 10 AWG Armoured
600 V / 2 kV
37/24
1.14
1.52
0.68
17.3
325
484
3 × 8 AWG (8.37 mm²)
Type P 3C 8 AWG Armoured
600 V / 2 kV
37/24
1.52
2.03
0.86
21.8
480
714
3 × 6 AWG (13.3 mm²)
Type P 3C 6 AWG Armoured
600 V / 2 kV
61/24
1.52
2.03
0.98
24.9
640
952
3 × 4 AWG (21.2 mm²)
Type P 3C 4 AWG Armoured
600 V / 2 kV
133/27
1.52
2.03
1.14
29.0
890
1,324
3 × 2 AWG (33.6 mm²)
Type P 3C 2 AWG Armoured
600 V / 2 kV
259/26
1.52
2.16
1.30
33.0
1,240
1,845
3 × 1/0 AWG (53.5 mm²)
Type P 3C 1/0 AWG Armoured
600 V / 2 kV
266/24
2.03
2.79
1.60
40.6
1,850
2,753
3 × 2/0 AWG (67.4 mm²)
Type P 3C 2/0 AWG Armoured
600 V / 2 kV
342/24
2.03
2.79
1.72
43.7
2,210
3,289
3 × 4/0 AWG (107 mm²)
Type P 3C 4/0 AWG Armoured
600 V / 2 kV
532/24
2.03
2.79
2.06
52.3
3,240
4,822
3 × 250 kcmil (127 mm²)
Type P 3C 250 kcmil Armoured
600 V / 2 kV
646/24
2.41
2.79
2.24
56.9
3,820
5,685
3 × 350 kcmil (177 mm²)
Type P 3C 350 kcmil Armoured
600 V / 2 kV
888/24
2.41
3.18
2.50
63.5
4,980
7,411
3 × 500 kcmil (253 mm²)
Type P 3C 500 kcmil Armoured
600 V / 2 kV
1221/24
2.41
3.56
2.86
72.6
6,720
10,000
Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
Los calibres unipolares de 18 AWG a 1 AWG son de extrusión simple de XLPO (espesor de cubierta 0.00 mm); los calibres de servicio pesado de 1/0 AWG a 1111 kcmil incluyen una cubierta exterior separada de CPE termoestable.
Las construcciones armadas y con cubierta (PNBS) incluyen una cubierta interior de asiento de CPE, armadura trenzada de alambre de bronce con cobertura ≥ 88 % y cubierta exterior de CPE termoestable resistente al lodo apta para emplazamientos peligrosos Clase I División 1 / Zona 1.
Calidad y homologaciones
Ensayos e inspección
Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.
ConductorCuerda clase 5
Ensayo de chispa100 % en línea
CableadoConductores, tierra, rellenos
Extrusión de cubiertaInterior, trenza / pantalla, exterior
Ensayos eléctricosTensión CA, resistencia
DimensionesDE, espesor de pared
Documentos de inspección y expediciónTambor y expedición
Ensayos e inspección
Valor de ensayo / referencia
Frecuencia
Ensayos de rutina
Resistencia DC del conductor y ensayo dieléctrico de alta tensión AC
Verificación en el 100 % de las bobinas de la resistencia DC del cobre estañado (ASTM B33) y rigidez dieléctrica AC según IEEE 1580 / UL 1309
Cada longitud de producción
Ensayos por muestreo
Propagación de la llama en bandeja vertical (IEEE 1202 e IEC 60332-3-22 Cat. A)
Altura carbonizada ≤ 1.5 m bajo quemador de 70,000 BTU/hr según IEEE 1202 / CSA FT4 e IEC 60332-3-22 Categoría A
Homologación de tipo y auditoría periódica
Inmersión en lodo de perforación base éster, aceite y combustible (Type P-MR)
Retención de resistencia a la tracción y alargamiento tras inmersión en aceite caliente y lodo de perforación a base de éster según IEEE 1580
Homologación de tipo
Doblado en frío ártico (−40 °C) e impacto en frío (−35 °C)
Sin fisuración de cubierta ni aislamiento en doblado sobre mandril a −40 °C e impacto a −35 °C según CSA C22.2 No. 0.3 / UL 1309
Homologación de tipo y muestreo periódico
Certificado de inspección
Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.
Homologaciones del producto
Cable marino de a bordo según IEEE Std 1580 e IEEE Std 45Listado UL 1309 y CSA C22.2 No. 245 Type X110 (110 °C)Homologación de tipo USCG 46 CFR, ABS, DNV y Lloyd's Register
¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.
¿Es IEEE 1580 Type P una única construcción de cable intercambiable?
No. IEEE 1580 Type P es una familia de cables que puede incluir construcciones de potencia, control, instrumentación y específicas para VFD. Estas categorías difieren en la organización de conductores o elementos y pueden diferir en la disposición de apantallamiento, armadura y cubierta. Un cable multiconductor de potencia se selecciona según las necesidades de carga y distribución, mientras que un par o tríada de instrumentación se selecciona según la interfaz de señal. La lista de cables debe indicar la función real del circuito y las características constructivas, en lugar de utilizar solo Type P como descripción completa.
¿Qué clases de tensión cubre esta página de Type P?
La página cubre configuraciones de baja tensión ofrecidas como opciones 600 V, 0.6/1 kV y 2 kV según la construcción. La tensión aplicable es la asignada al modelo y disposición de cable seleccionados. La tensión nominal es solo una parte de la selección: no determina la corriente admisible, la caída de tensión, la capacidad ante cortocircuito ni la idoneidad para salida de accionamiento. Estos aspectos dependen del tamaño del conductor, el diseño del circuito, la protección y las condiciones térmicas y físicas del recorrido instalado.
¿Qué información se necesita para seleccionar un cable de potencia Type P?
Seleccione primero una construcción de potencia según la carga eléctrica y la disposición de distribución. Proporcione la tensión nominal del sistema, cantidad y tamaño de conductores, requisitos de fases y conductor de protección, longitud del recorrido, información de carga, condiciones de instalación y criterios de caída de tensión. Después, considere la exposición del recorrido, la disposición de soportes y si se requiere protección mecánica. La armadura y el apantallamiento no deben añadirse como mejoras genéricas: la armadura aborda la exposición mecánica, mientras que el apantallamiento responde a una interfaz eléctrica definida o a un requisito de control de ruido.
¿Por qué la instrumentación debe usar pares o tríadas en lugar de un cable de potencia multiconductor convencional?
La instrumentación utiliza pares o tríadas definidos porque la geometría de los elementos y la disposición de pantalla forman parte del circuito de señal. Los conductores de potencia están diseñados para transportar energía; agrupar conductores arbitrarios no reproduce el elemento de señal previsto ni su límite de apantallamiento. Indique el tipo de señal, número de pares o tríadas, requisito de pantalla individual, requisito de pantalla general y concepto de terminación de pantalla. Esto ayuda a mantener la separación entre circuitos sensibles y circuitos de potencia o conmutación adyacentes durante todo el tendido y la terminación.
¿La armadura metálica es lo mismo que el apantallamiento del cable?
Una pantalla y una armadura tienen finalidades distintas. Una pantalla es una capa eléctrica utilizada como parte de una disposición de control de señal, puesta a tierra o compatibilidad electromagnética. La armadura metálica de trenzado tipo cesta es una capa de protección mecánica y, cuando está presente, queda cubierta por una cubierta protectora. Ninguna capa debe asignarse automáticamente a la función de la otra. El diseño de terminación debe indicar cómo se trata cada capa metálica para abordar por separado la continuidad de pantalla, la conexión equipotencial y la protección mecánica.
¿Puede utilizarse un cable estándar de potencia o control apantallado para una salida VFD?
Una construcción específica para VFD se selecciona según las características de salida y la disposición de puesta a tierra y apantallamiento requeridas por el sistema de accionamiento. No debe sustituirse por un cable multiconductor de potencia estándar simplemente porque ambos transportan potencia para motores, ni por un cable de instrumentación apantallado porque contiene una pantalla. Proporcione los requisitos de interfaz del accionamiento y motor, la disposición de conductores, el concepto de puesta a tierra, el requisito de pantalla y los detalles del recorrido. Estos datos establecen la arquitectura de cable y el enfoque de terminación adecuados.
¿Por qué deben considerarse por separado la temperatura de operación y el comportamiento de flexión en frío?
Una clase de temperatura de operación continua se refiere a la condición térmica del cable seleccionado en servicio. Un ensayo de flexión en frío se refiere al comportamiento mecánico durante la flexión a una temperatura baja especificada. Miden condiciones diferentes y ninguno de los valores puede sustituirse por el otro. La carga de corriente, el agrupamiento, el calor ambiente y las condiciones del recorrido influyen en la temperatura de operación, mientras que la temperatura de manipulación, la construcción del cable y la geometría de flexión influyen en la instalación a baja temperatura.
¿El cable Type P establece la aprobación para zonas peligrosas o para buques?
No. La designación Type P y una referencia a cable marino describen el contexto de familia y construcción del cable, no la aceptación completa de la instalación. La idoneidad para zonas peligrosas implica el cable concreto, la entrada de cable o prensaestopas, el equipo, el método de conexión equipotencial y los requisitos de instalación aplicables al lugar. Los requisitos del buque o instalación también pueden añadir criterios específicos del proyecto. Considérelos decisiones a nivel de sistema en lugar de atribuirlos únicamente a una cubierta armada o designación estándar.
¿Cómo debe especificarse la exposición al aceite o lodo de perforación?
Indique la exposición prevista y seleccione la construcción exacta de cubierta destinada a ella. La familia incluye opciones de cubierta dependientes del modelo, y la resistencia al aceite o lodo no puede suponerse a partir del nombre Type P, la terminología termoestable o la presencia de armadura. Describa la exposición a fluidos o lodo, las condiciones de contacto, la ubicación del recorrido y los criterios de proyecto requeridos. Esto permite evaluar el requisito de cubierta exterior independientemente del aislamiento del conductor, el apantallamiento y la protección mecánica.
¿Qué debe incluirse en una consulta de cable Type P?
Como mínimo, proporcione el identificador del circuito, función del circuito, tensión nominal, tamaño del conductor y número de conductores o pares/tríadas, disposición de pantalla requerida, requisito de armadura, exposición de la cubierta, clase de temperatura de operación, tipo de recorrido y longitudes requeridas. Añada las restricciones de entrada de equipos, planos de terminación y el calendario documental del proyecto requerido. Para potencia, incluya información de carga y recorrido; para instrumentación, detalles de señal y terminación de pantalla; para salida VFD, incluya los requisitos de interfaz del sistema de accionamiento. Esto evita que construcciones con nombres similares se consideren equivalentes.
¿Cuál es la cantidad mínima de pedido?
Orientación sobre pedido mínimo: Se cotiza según la construcción seleccionada, el tamaño del conductor y la longitud de producción requerida.
¿Cuál es el plazo de entrega?
Orientación sobre plazo: Se cotiza junto con la especificación del cable, la cantidad del pedido y el calendario de entrega.
