Producto

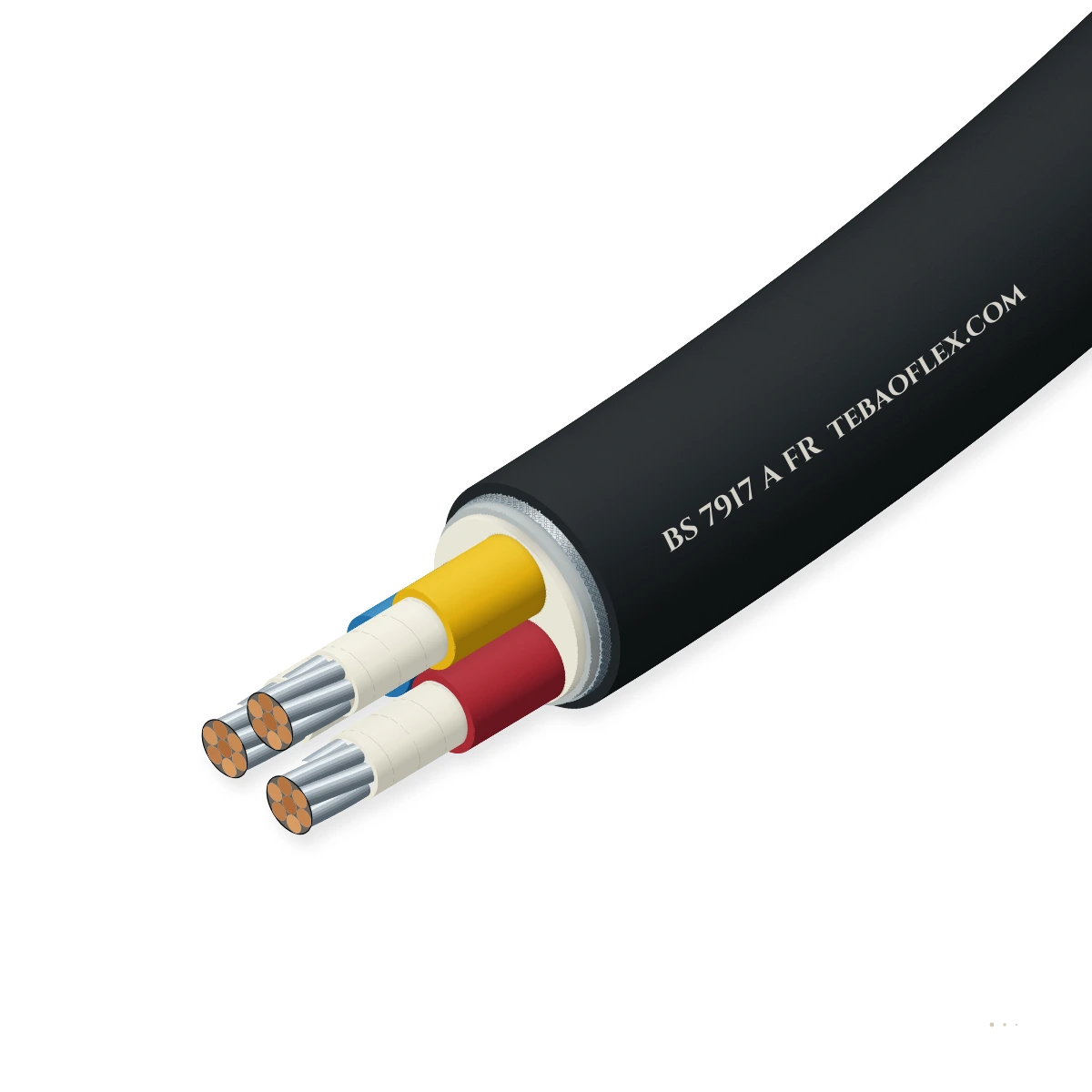

BS 7917 Costa afuera Resistente al fuego Cables600/1000 VBS 7917 GSWB ArmadoIEC 60331-21 & Cat.. un

BS 7917 A FR Armado Resistente al fuego Costa afuera Potencia Cable0.6/1 kV acero galvanizado o phosphor-bronce alambre-trenza armado costa afuera incendio cable

0.6/1 kV acero galvanizado o phosphor-bronce alambre-trenza armado costa afuera incendio cable

IEC 60331-21 (750 °C)
SW4 / SW2 Aceite & Lodo
BS 7917 / UKOOA
Designación de pedido
BS 7917 A FR 3×2.5 GSWB (WM303)
Ø ext. ≈
15.5 mm
Cobre peso
74 kg/km
Total peso ≈
385 kg/km
Radio mín. curvatura
124 mm
Todas las medidas (14)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Tensión nominal
600/1000 V
También 150/250 V & 1.9/3.3 kV grades
Integridad al fuego
IEC 60331-21
180 min @ 750 °C circuito survival
Trenza armadura
GSWB / PBWB
Acero galvanizado o bronce trenza de alambre
Aislamiento
Mica + GP4 EPR
90 °C elastómero termoestable + mica
Compuesto de la cubierta
SW4 / SW2 LSZH
Asiento interior + cubierta exterior de aceite/lodo
Radio mínimo de curvatura
6×D / 8×D
6×OD (≤25 mm) · 8×OD (>25 mm)

Valores típicos para este tipo de cable, basados en BS 7917 / IEC 60331-21 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es BS 7917 A FR adecuado para su máquina?

BS 7917 A FR (Armado Resistente al fuego) está un de servicio pesado 600/1000 V costa afuera emergencia potencia y Cable de control built con Class 2 conductores de cobre estañado, mica-vidrio incendio cinta, GP4 EPR aislamiento, SW4/SW2 Asiento interior, Armadura de trenza de alambre de acero galvanizado (GSWB,

Bandejas en plataformas offshore y buques

Adecuado

GSWB trenza de alambre y pesado SW4/SW2 elastómero cubierta withstand abierto-cubierta de buque wave slam, aceite y perforación lodo.

Jumbo de perforación y mástil rotativo

Adecuado

Suitable para derrick, lodo-mina a cielo abierto y wellhead ESD potencia/control circuitos en Zona 1/2 peligroso zonas.

Instalación fija

Adecuado

Terminates con E1XF / barrera costa afuera prensaestopas onto stainless-acero escalerilla racks.

Tambor monoespiral motorizado

No adecuado

Class 2 cobre estañado y acero galvanizado trenza de alambre se designed para fijo costa afuera installation.

S07HXCHX-F apantallado flexión
Máquinas habitualesCosta afuera aceite & gas topsidesFPSO & FLNG proceso decksJack-hasta & semi-sub perforación equipos de perforaciónCosta afuera bobinado converter platformsLNG marino jetties

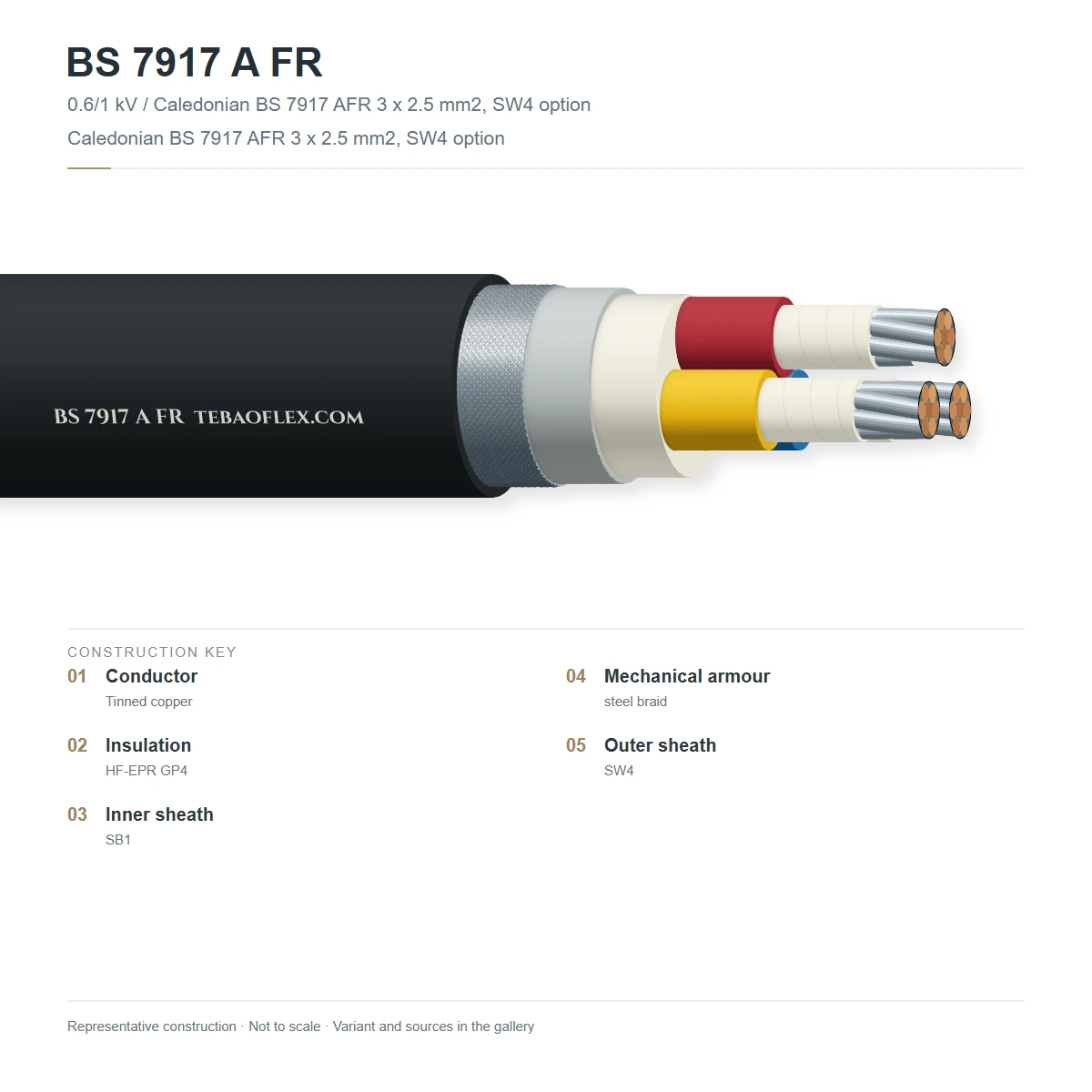

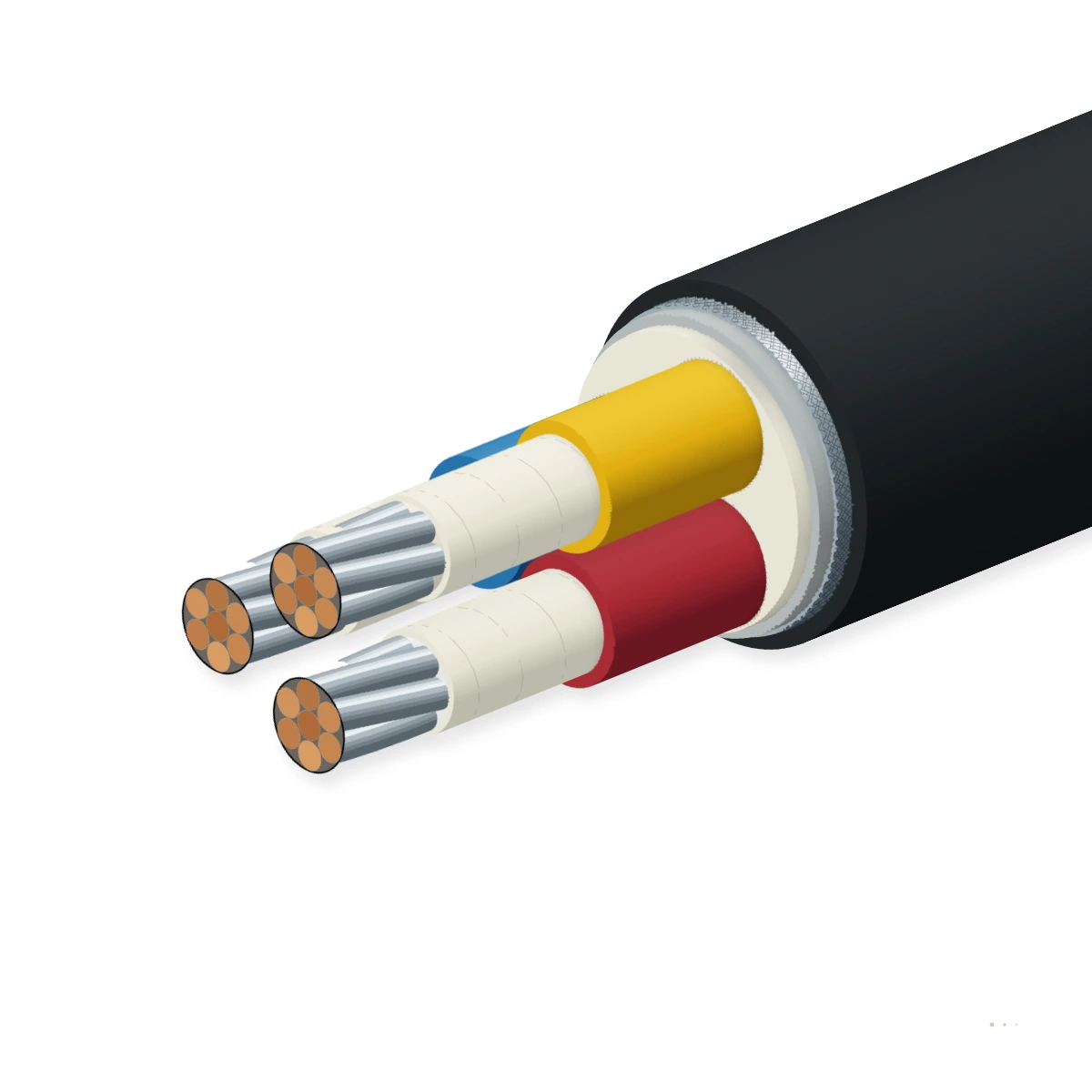

Construcción

Capa por capa

Class 2 estañado Cu + mica-vidrio incendio cinta + GP4 EPR aislamiento + SW4 elastomérico Asiento interior + acero galvanizado trenza de alambre (GSWB) + SW4/SW2 LSZH aceite/lodo cubierta exterior.

123456
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Cobre recocido estañadoCableado circular conductor de cobre estañado, Class 2 según BS EN 60228BS EN 60228
2Mica-vidrio incendio barreraHelicoidalmente aplicado flogopita mica-vidrio cinta sobre conductorIEC 60331-21
3GP4 EPR termoestable aislamientoCaucho de etileno-propileno (EPR) compuesto tipo GP4 según BS 7655-1.2BS 7655-1.2
4SW4 elastomérico Asiento interiorExtruido libre de halógenos reticulado elastomérico asiento compuestoBS 7655-2.6
5Trenza de alambre armadura (GSWB / PBWB)Acero galvanizado trenza de alambre (multipolar) o no-magnetic phosphor-bronce trenza de alambre (unipolar)BS 7917
6SW4 / SW2 costa afuera cubierta exteriorDe servicio pesado reticulado LSZH aceite- y resistente al lodo elastómero según BS 7655-2.6 (Naranja o Negro)BS 7655-2.6

BS 7917 A FR (GSWB Multipolar)

Armadura de trenza de alambre de acero galvanizado con SW4 o NEK 606 resistente al lodo SW2 cubierta exterior para 2- a de 37 conductores cables.

BS 7917 A FR (PBWB Unipolar)

No-magnetic phosphor-bronce trenza de alambre armadura para de alta corriente unipolar AC emergencia generator alimentadores (50–630 mm²).

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en BS 7917 / IEC 60331-21. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal U0/U
600/1000 V
Tensión de ensayo CA de rutina
3.5 kV rms para 5 minutes
Trenza Impedancia de transferencia
Proporciona Armadura mecánica + 360° EMC apantallamiento

Térmicos

Temp. continua del conductor
+90 °C
Máx.. cortocircuito temp..
+250 °C (5 s)
Rango de temperatura de servicio
-40 °C a +90 °C

Mecánicos

Rayon de courbure minimal (OD ≤25 mm)
6 × general cable diámetro
Rayon de courbure minimal (OD >25 mm)
8 × general cable diámetro

Resistencia

Circuito integridad en incendio
IEC 60331-21 (750 °C para 180 min) / IEC 60331-1
Propagación de la llama
IEC 60332-3-22 Categoría un en haz vertical llama ensayo
Aceite & perforación fluid resistencia
BS 7655-2.6 SW4 / SW2 & NEK 606 lodo inmersión opción

Normas de referencia

Diseño & ensayo estándar
BS 7917 & UKOOA Código de Practice
Marino classification
Lloyds Register, DNV, ABS Tipo-approval ready

Identificación

UKOOA Tipo código
Tipo 'WM' (600/1000 V resistente al fuego EPR/SW4/GSWB/SW4)
Color de la cubierta exterior
Naranja (RAL 2003) o Negro

Dimensiones

14 estándar configuraciones (BS 7917 A FR)

Nominal dimensions, masses y eléctrico ratings para BS 7917 A FR según a BS 7917 / IEC 60331-21 .

Dimensions & masses
DesignaciónConductores × mm²Sección transversalØ ext. ≈
mm		Cobre
kg/km		Peso total ≈
kg/km		Min. curvatura R
fijo mm		Consulta
BS 7917 A FR estándar serie
BS 7917 A FR 2×2.5 GSWB (WM203)2×2.52.5 mm²14.849340118
BS 7917 A FR 3×1.5 GSWB (WM302)3×1.51.5 mm²14.344315114
BS 7917 A FR 3×2.5 GSWB (WM303)3×2.52.5 mm²15.574385124
BS 7917 A FR 3×4 GSWB (WM304)3×44.0 mm²17.2118485138
BS 7917 A FR 3×6 GSWB (WM305)3×66.0 mm²18.6176595149
BS 7917 A FR 3×10 GSWB (WM306)3×1010 mm²21.8294830174
BS 7917 A FR 3×16 GSWB (WM307)3×1616 mm²24.44701,110195
BS 7917 A FR 3×25 GSWB (WM308)3×2525 mm²28.57351,580228
BS 7917 A FR 3×35 GSWB (WM309)3×3535 mm²31.21,0291,960250
BS 7917 A FR 4×2.5 GSWB (WM403)4×2.52.5 mm²16.698440133
BS 7917 A FR 4×6 GSWB (WM405)4×66.0 mm²20.2235705162
BS 7917 A FR 4×16 GSWB (WM407)4×1616 mm²26.86271,360214
BS 7917 A FR 4×35 GSWB (WM409)4×3535 mm²34.41,3722,450275
BS 7917 A FR 1×185 PBWB (WM114)1×185185 mm²30.21,8102,490242
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Nominal exterior diameters y weights se subject a manufacturing tolerances según BS 7917 / IEC 60331-21 .

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
3.5 kV AC dieléctrico withstand ensayo5 minutes entre conductores y trenza de alambre armadura100 % de tambores
Ensayos por muestreo
IEC 60331-21 / IEC 60331-1 incendio integridad180 minutes @ ≥750 °C (más mecánico shock opción)Calificación de tipo
IEC 60332-3-22 Cat.. un vertical llama & aceite inmersiónPasses Categoría un en haz burn y IRM 902/903 hot aceite inmersiónCalificación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

BS 7917UKOOA Type WM / WJIEC 60331-21 (750 °C, 3 h)IEC 60332-3-22 Cat.. unBS 7655-2.6 SW4 / SW2

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX BS 7917 600/1000V Resistente al fuego 3x16mm2 GP4/SW4/GSWB/SW4 UKOOA WM307 IEC 60331-21 [year]
Forma de suministro
Fumigated export wooden tambores o shrink-envuelto coils
Estándar tambor pasos
500 m · 1000 m estándar tambores (corte pasos bajo pedido)
Pedido mínimo
100 m (stock tamaños) · 300–500 m (production)
Plazo de entrega
2–4 weeks ex-trabaja
Incoterms
EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDFBS 7917 A FR Armoured Fire-Resistant Offshore Power Cable – ficha técnica (inglés)14 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación BS 7917 A FR (Excel, inglés)Las 14 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

Why does BS 7917 A FR uso acero galvanizado trenza de alambre (GSWB) rather que pesado redondo alambre armadura (SWA)?
Costa afuera módulos require de radio estrecho tendido hasta congested cubierta de buque bulkheads y multi-cable transit frames (MCTs), y platforms experience continuo structural vibration. Trenzado acero alambre armadura (GSWB) proporciona superior flexibilidad (6× a 8× OD radio de curvatura), lower peso y better vibration fatigue resistencia que rigid SWA.
Why se unipolar BS 7917 A FR cables armado con phosphor-bronce trenza de alambre (PBWB)?
En unipolar AC potencia alimentadores, magnetic acero trenza would trap alternating magnetic flux y overheat de induced eddy corrientes. No-magnetic phosphor-bronce trenza de alambre (PBWB) elimina inductive heating mientras manteniendo completo marino corrosión y impacto protección.
What does el UKOOA código WM signify en BS 7917 A FR cables?
Bajo el UK Costa afuera Operators Association (UKOOA) codificación sistema, el primera letra 'W' designates un 600/1000 V resistente al fuego EPR -aislado potencia cable con un elastomérico interior revestimiento, acero galvanizado trenza de alambre y SW4 elastomérico cubierta exterior; 'M' indica métrico conductor sizing.
El cual cable prensaestopas se compatible con BS 7917 A FR en Zona 1 peligroso zonas?
Uso ATEX/IECEx certified doble-seal flameproof diluvio-protegido prensaestopas (such como CMP E1XF / PX2KX o Hawke 501/453 Universal) that clamp y tierra el GSWB/PBWB trenza de alambre mientras sellado tanto el SW4 Asiento interior y cubierta exterior.
