Aeroespacial & Avionics Datos Bus & RF CablesAEEC ARINC 429 (DITS)78 Ω ± 5 Ω Twinax-55 a +200 °C FAR 25.853

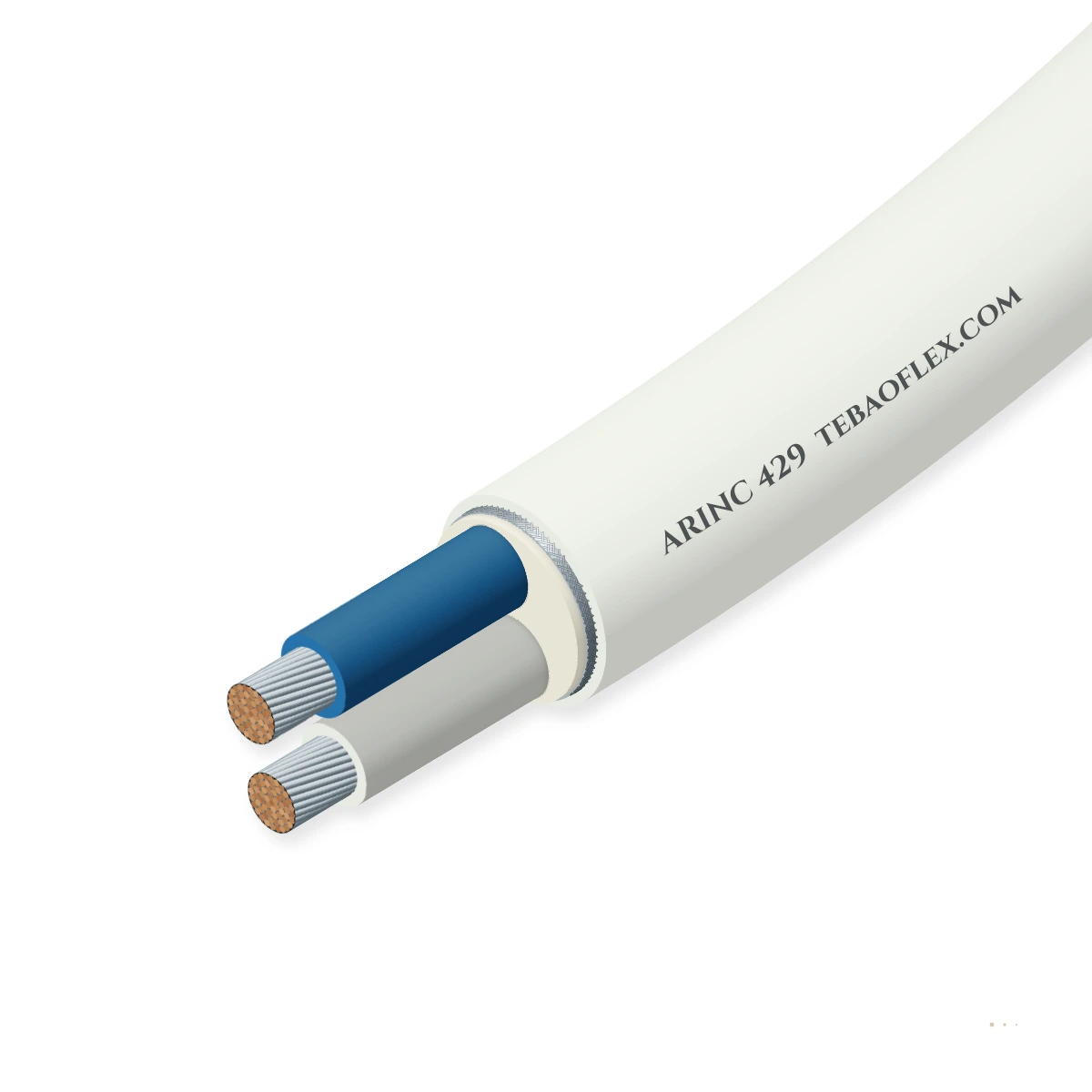

ARINC 429 Avionics Apantallado De pares trenzados Datos Bus CableAEEC ARINC 429 / MIL-DTL-27500 · 78 Ω ± 5 Ω · 20–26 AWG · SPC/SCCS · Fluoropolímero ·

AEEC ARINC 429 / MIL-DTL-27500 · 78 Ω ± 5 Ω · 20–26 AWG · SPC/SCCS · Fluoropolímero ·

Pantalla CEM
Diseño de baja CEM
Retardante de llama
Homologado
Designación de pedido
ARINC 429 1×2×24 AWG Low-Cap Foam FEP
Ø ext. ≈
2.85 mm
Metal peso
9.8 kg/km
Total peso ≈
16.5 kg/km
Min. curvatura R (fijo)
14 mm
Todas las medidas (4)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Impedancia Z₀
78 Ω ± 5 Ω
ARINC 429 / MIL-STD-1553B twinax
Sección del conductor
20, 22, 24, 26
de 19 hilos SPC o de alta resistencia a la tracción aleación
Mutuo cap.
≤ 59–98 pF/m
Meets ARINC 429 ≤ 30 pF/ft limit
Datos rate
12.5 & 100 kbps
Bipolar RZ + 1 MHz MIL-STD-1553B
Clasificación térmica
-55 a +200 °C
FEP, ETFE o sinterizado PTFE cubierta
Inflamabilidad
FAR 25.853
Baja emisión de humos, libre de halógenos toxicity

Valores típicos para este tipo de cable, basados en AEEC ARINC 429 / MIL-DTL-27500 / M17/176 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es ARINC 429 adecuado para su máquina?

ARINC 429 Avionics Apantallado De pares trenzados Datos Bus Cable está un 78 Ω ± 5 Ω aeroespacial twinax interconexión engineered a AEEC ARINC Especificación 429 (Mark 33 Digital Information Transferencia Sistema / DITS) y MIL-DTL-27500 . Operating de -55 °C a +200 °C, it

Cableado de celdas y armarios de control

Adecuado

Compacto 2.6–3.8 mm exterior diámetro routes densely dentro de ARINC 600 avionics racks y D38999 circular connectors.

Instalación fija

Adecuado

UV -laser-markable ETFE/FEP cubierta resists Skydrol hydraulic fluid, Jet-un fuel, y airframe vibration.

Horno, estufa y zona de alta temperatura

Adecuado

Fluoropolímero construcción operates continuously de -55 °C a alto altitude a +200 °C near engine bays.

Cadena portacables

No adecuado

Airframe twinax está designed para static harness haces, no industrial cadenas portacables.

S 369 C TP
Máquinas habitualesCommercial Airliner Avionics (FMS / EFIS)Air Datos & Inertial Reference (ADIRU)Military Transport & Rotorcraft BusesBusiness Jet & eVTOL Flight ControlaAvionics SIL Integration Ensayo Benches

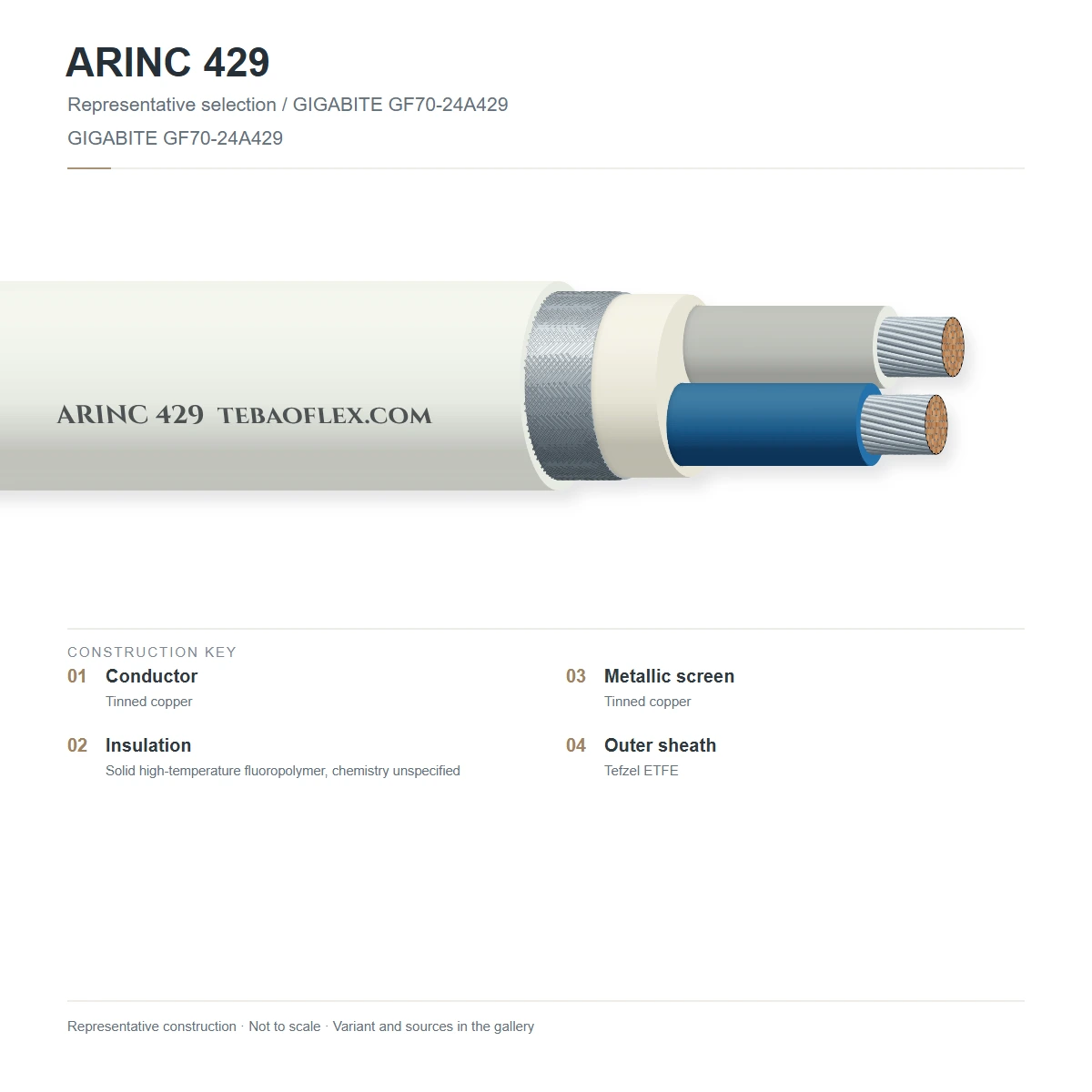

Construcción

Capa por capa

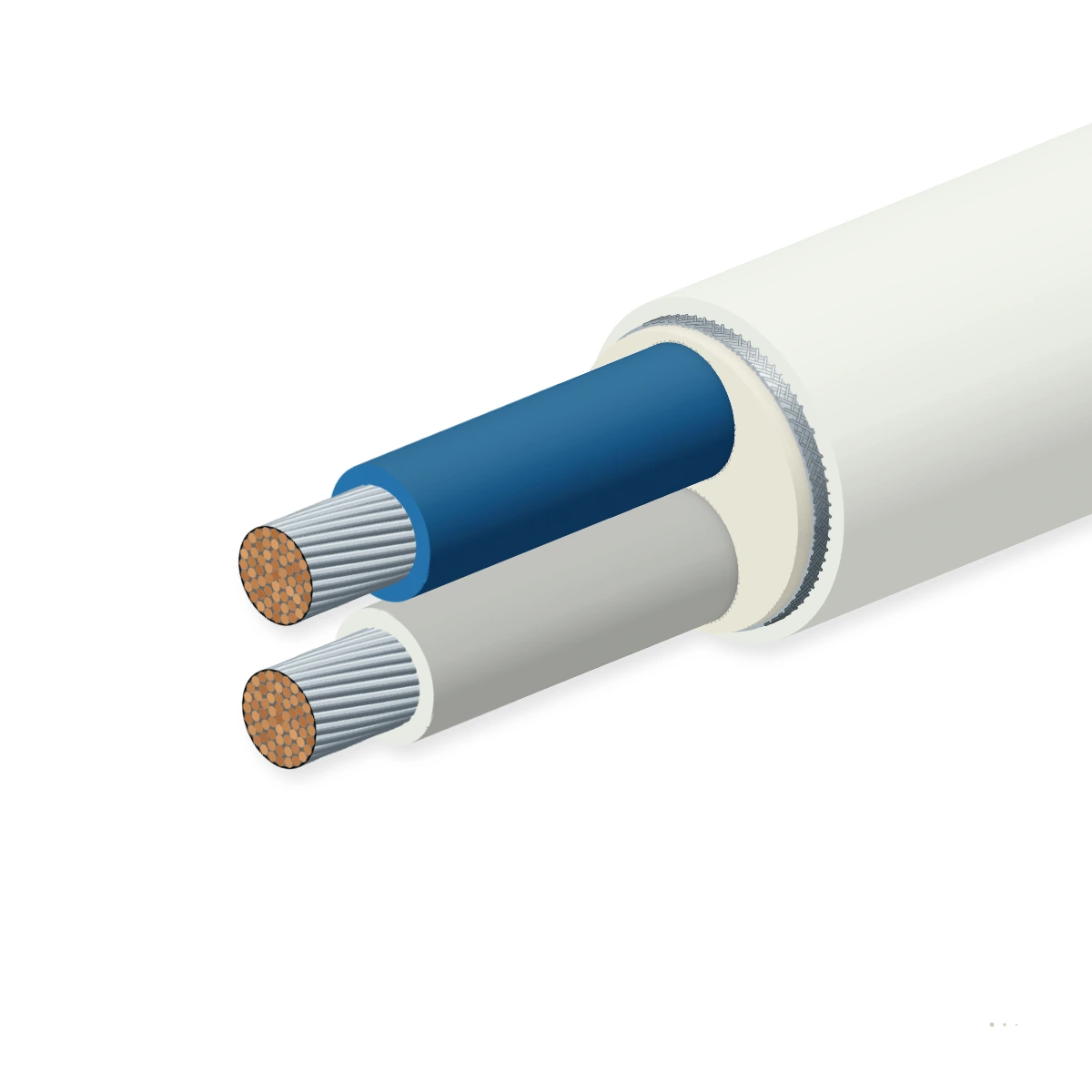

2 × de 19 hilos (20, 22, 24, o 26 AWG) plateado cobre o plateado de alta resistencia cobre aleación conductores (azul & blanco), sólido o

12345
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1de 19 hilos SPC o Ag-Cu aleación twinax par2 × 20, 22, 24, o 26 AWG (de 19 hilos) plateado cobre (ASTM B298) o de alta resistenciaAS22759 / ARINC 429
2Bajo-loss fluoropolímero par aislamientoExtruido sólido o cellular FEP / PTFE / reticulado ETFE (Azul & Blanco conductores), mutuoARINC 429 Pt 1
3100 % lámina pantalla + alto-temp. amarreAluminised polyimide o fluoropolímero cinta proporcionando 100 % de alta frecuencia HIRFMIL-DTL-27500
4Plateado cobre trenza de alambre pantalla38 AWG plateado trenza de cobre (≥ 90 % cobertura; doble trenza opción para severo HIRFMIL-DTL-27500
5UV -laser-markable ETFE / FEP / PTFEBlanco (o codificados por colores) reticulado ETFE (+150/+200 °C), FEP (+200 °C), o sinterizado PTFEFAR 25.853 / ABD0031

ARINC 429 24 AWG Lightweight Espuma- FEP (Ø 2.85 mm)

Airframe peso-saving 24 AWG de alta resistencia aleación twinax con 59 pF/m capacitance y laser-markable cubierta.

ARINC 429 22 AWG Estándar Twinax (Ø 3.25 mm)

Workhorse 22 AWG (19×34 SPC) 78 Ω twinax compatible con estándar M39029 Tamaño 8 twinax/coax contacts.

ARINC 429 / MIL-STD-1553B Doble-Qualified (M17/176-00002)

+200 °C PFA/PTFE 78 Ω twinax qualified para tanto 100 kbps ARINC 429 y 1 Mbps MIL-STD-1553B buses.

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en AEEC ARINC 429 / MIL-DTL-27500 / M17/176. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Characteristic impedancia Z₀
78 Ω ± 5 Ω (a 1 MHz)
Mutuo par capacitance
59.0 pF/m (Espuma FEP) a 85.0 pF/m (Sólido)
Velocity de propagation (VoP)
69 % (Sólido PTFE/FEP) a 78 % (Espuma FEP)
Conductor DC resistencia (22 / 24
≤ 49.5 Ω/km / ≤ 84.0 Ω/km a 20 °C
Tensión máxima de servicio
600 V rms
Dieléctrico withstand ensayo
1,500 V rms a 60 Hz

Térmicos

Rango de temperatura de servicio
-55 °C a +200 °C (+150 °C en XL-ETFE)
PTFE variante temperatura
-65 °C a +260 °C
Inflamabilidad & humo capacidad nominal
FAA FAR 25.853 & Airbus ABD0031 / Boeing
Térmica shock endurance
-55 °C a +200 °C según MIL-DTL-27500
En frío-curvatura temperatura
-55 °C sin cracking
UV laser markability
Alto-contrast Nd:YAG / UV laser printable

Mecánicos

Conductor gauges disponible
20, 22, 24, y 26 AWG (de 19 hilos)
Cubierta exterior diámetro (24 / 22 AWG)
2.85 mm (0.112 en) / 3.25 mm (0.128 en)
Rayon de courbure minimal (fijo / harness)
Modelo 15 mm (5×D) / 30 mm (10×D)
Nominal peso (24 / 22 AWG)
16.5 kg/km / 23.8 kg/km
Contacto compatibility
MIL-DTL-38999 Tamaño 8 & ARINC 600 twinax
Par torsión paso de cableado longitud
25 a 38 mm equilibrado estrecho torsión

Resistencia

Aviation fluids & Skydrol
100 % resistente a Skydrol LD-4, Jet-un &
HIRF & lightning indirect effects
Lámina + ≥ 90 % SPC trenza (o doble trenza)
Húmedo arc-tracking resistencia
Passes SAE AS4373 arc-track ensayo
Fungus & altitude humedad
No-nutrient fluoropolímero según MIL-STD-810
Abrasión & scrape resistencia
Tenaz reticulado ETFE o PTFE cubierta
RoHS / REACH status
Aeroespacial RoHS compliant

Normas de referencia

Avionics datos bus estándar
AEEC ARINC Especificación 429 Parte 1
Military harness estándar
MIL-DTL-27500 & SAE AS22759
Military twinax especificación
MIL-DTL-17/176-00002 (M17/176)
Airframe incendio & toxicity norm
FAA FAR 25.853, ABD0031, BSS 7230
Aeroespacial alambre ensayo estándar
SAE AS4373 / EN 3475
Calidad certification
EN 10204 3.1 + 100 % TDR & spark ensayo

Identificación

Aislado Colores de conductores
Azul & Blanco (ARINC 429 estándar)
Color de la cubierta exterior
Blanco (laser-markable), Azul, o
Leyenda impresa en superficie
TEBAOFLEX ARINC 429 78 OHM [AWG] 200C
Estándar spool pasos
152 m (500 ft), 305 m (1000 ft), 500 m
Bus designation
ARINC 429 DITS 78 Ω Twinax
Batch traceability
Aeroespacial lot número & conformity cert

Dimensiones

4 estándar configuraciones (ARINC 429)

Dimensional, physical y de alta frecuencia eléctrico parameters para ARINC 429 según AEEC ARINC 429 / MIL-DTL-27500 / M17/176 .

Dimensions & construcción
Designación de pedidoConstrucción / VarianteConductorØ ext. ≈
mm		Metal
kg/km		Peso ≈
kg/km		Min. curvatura R
fijo mm		Consulta
Estándar ARINC 429 variants
ARINC 429 1×2×24 AWG Low-Cap Foam FEP78 Ω Par + Lámina + 90% SPC Trenza24 AWG (19×36 Aleación)2.859.816.514
ARINC 429 1×2×22 AWG Standard FEP/ETFE78 Ω Par + Lámina + 90% SPC Trenza22 AWG (19×34 SPC)3.2514.523.816
ARINC 429 1×2×20 AWG Long-Run Twinax78 Ω Par + Lámina + 90% SPC Trenza20 AWG (19×32 SPC)3.8521.033.519
M17/176-00002 (1553B / ARINC 429 +200 °C)78 Ω Par + SPC Trenza (PFA)24 AWG (19×36 Aleación)3.2811.222.316
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Dimensions y weights se nominal production values subject a manufacturing tolerances según AEEC ARINC 429 / MIL-DTL-27500 / M17/176 .

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
100 % TDR characteristic impedancia & capacitance78 Ω ± 5 Ω; mutuo capacitance ≤ 98 pF/m (≤ 30 pF/ft)Cada carrete
1.5 kV rms AC dieléctrico & 3.0 kV spark ensayoCero breakdown entre conductores y conductor-a-pantalla100 % de la longitud
Ensayos por muestreo
UV laser contrast & Skydrol fluid inmersión≥ 85 % contrast ratio; cero cubierta swelling en Skydrol LD-4Por lote
FAR 25.853 vertical burn, humo & toxicityPasses 60-segunda vertical bunsen burn y ABD0031 toxicityQualification

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

AEEC ARINC 429 Parte 1MIL-DTL-27500 / M17/176FAA FAR 25.853 / ABD0031

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX ARINC 429 78 OHM [22/24AWG]
Forma de suministro
Spools, enrolladores o export wooden tambores
Estándar enrollador pasos
100 m · 305 m (1000 ft) · 500 m · 1000 m
Pedido mínimo
100 m (stock) · 305–500 m (production)
Plazo de entrega
1–3 weeks ex-trabaja
Incoterms
EXW, FCA, FOB, CIF, DAP

Documentación técnica

Descargas

PDFARINC 429 Avionics Shielded Twisted-Pair Data Bus Cable – ficha técnica (inglés)4 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación ARINC 429 (Excel, inglés)Las 4 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

Why does ARINC 429 especifique un 78 Ω ± 5 Ω apantallado par trenzado con ≤ 30 pF/ft (98 pF/m) capacitance?
Un ARINC 429 transmitter accionamientos hasta 20 en paralelo avionics receivers sobre un unidirectional bipolar retorno-a-cero (RZ) bus a 12.5 kbps o 100 kbps; manteniendo un controlado 78 Ω ± 5 Ω impedancia y bajo par capacitance (59–82 pF/m) evita señal overshoot, ringing, y trapezoidal edge degradation en largo airframe harnesses.
CAN esta 78 Ω ARINC 429 twinax cable también be used para MIL-STD-1553B datos buses?
Yes—MIL-STD-1553B (M17/176-00002) también specifies un 78 Ω ± 5 Ω apantallado par trenzado con ≤ 98.4 pF/m (30 pF/ft) capacitance a 1 MHz, para que our 78 Ω twinax está doble-qualified para tanto ARINC 429 y MIL-STD-1553B sistemas. Cada production enrollador undergoes sweep-frecuencia impedancia y retorno-loss verification, dieléctrico spark testing, y dimensional inspección before dispatch con un EN 10204 3.1 ensayo certificate.
How I choose entre 20, 22, 24, y 26 AWG conductor gauges?
Choose 24 AWG o 26 AWG de alta resistencia cobre-aleación twinax a save airframe peso y fit alto-density ARINC 600 / D38999 contacts en estándar tendidos; choose 22 AWG o 20 AWG cuando terminating en convencional Tamaño 8 twinax contacts o sobre largo aft-a-cockpit tendidos. Cada production enrollador undergoes sweep-frecuencia impedancia y retorno-loss verification, dieléctrico spark testing, y dimensional inspección before dispatch con un EN 10204 3.1 ensayo certificate.
Está el cubierta exterior compatible con automatizado UV laser alambre markers?
Yes, our blanco TiO₂-pigmented ETFE, FEP, y sinterizado PTFE cubiertas exteriores se formulated para alto-contrast, no-damaging UV (355 nm) laser alambre identificación según SAE AS5649 . Cada production enrollador undergoes sweep-frecuencia impedancia y retorno-loss verification, dieléctrico spark testing, y dimensional inspección before dispatch con un EN 10204 3.1 ensayo certificate.

Solicitar presupuesto

Solicite una oferta técnica para ARINC 429

La selección y los datos de aplicación se copian al formulario de consulta inferior.

01Medidas seleccionadas

Use + Añadir junto a una medida o configuración.

02Tambor y movimiento

Añada aquí las condiciones de servicio para incluirlas en su consulta.

03Mensaje para nuestros ingenieros

ARINC 429 Avionics Apantallado De pares trenzados Datos Bus Cable

Medidas seleccionadas:


Tambor y movimiento:
- Tipo de tambor:
- Diámetro del núcleo del tambor (mm):
- Longitud de cable en tambor (m):
- Velocidad de desplazamiento (m/min):
- Aceleración máxima:
- Ciclos por hora:
- Longitud y cantidad:
- Temperatura ambiente:
- Exposición (exterior, agua, aceite, abrasión):
- País de destino:
- Equipo y condiciones de servicio:
Enviar por WhatsApp
