UL 62 / CSA C22.2 Sans. 49 Nord-américains Thermoplastique & TPE Portable Cordons300 V UL 62 / CSA Type SVT18 AWG & 16 AWG (2C / 3C)Compact 6.0–7.0 mm Rond Profil

SVT Appareils Cordon300 V UL 62 / CSA léger-service rond thermoplastique PVC vacuum & appareils cordon (18–16 AWG, 2

300 V UL 62 / CSA léger-service rond thermoplastique PVC vacuum & appareils cordon (18–16 AWG, 2

UL VW-1 / CSA FT2 Ignifuge
41/34 AWG Ultra-Limp Vacuum Toronnage
UL Listed / CSA Certified
Désignation de commande
SVT 18/3 (41/34)
Ø ext. nom.
6.30 mm
Masse de cuivre
26.2 kg/km
Total masse ≈
56.0 kg/km
Rayon min. courbure
25.2 mm
Toutes les dimensions (8)
Demander un devisFiche techniqueWhatsApp
Réponse technique sous 2 heures ouvréesTourets d’exportation coupés à la longueurCertificat EN 10204 3.1 par touret
Tension assignée
300 V AC
UL 62 léger-service boîte à boutons pendante & portable
Calibre gamme
18 AWG & 16 AWG
2 ou 3 conducteurs (jusqu'à 13 A)
Paroi profil
15 mil / 30 mil
0.38 mm insul · 0.76 mm PVC gaine
Extérieur diamètre
5.9 à 6.8 mm
25 % slimmer que SJT / SJTOW
Operating temp.
-20 à +60 / +10
60 °C, 75 °C, 90 °C & 105 °C grades
Rayon minimal de courbure
4 × cordon OD
Retractable appareils cordon enrouleurs

Valeurs types pour ce type de câble, basés sur UL 62 / CSA C22.2 Sans. 49 / NEC Art. 400 — confirmées dans la fiche technique et le devis de votre commande.

Applications

SVT convient-il à votre machine ?

Type SVT (Service Vacuum Thermoplastique) est un lightweight, compact 300 V rond souple appareils cordon fabriqué à UL 62 et CSA C22.2 Sans. 49. Built avec toronné fin ASTM B174 conducteurs en cuivre nu dans 18 AWG et 16 AWG (2 ou 3 conducteurs, 0.38 mm / 15-mi

Câble souple de traînage

Adapté

Lisse, à faible frottement rond PVC gaine glides sur carpets, furniture corners et commercial tile floors sans snagging.

Enrouleur monospire motorisé

Adapté

Slim 6.0–6.8 mm diamètre packs 40 % plus cordon longueur onto interne vacuum et appareils ressort enrouleurs que SJT.

Suspension verticale libre

Adapté

Homologué par NEC Tableau 400.4 pour indoor boîte à boutons pendante et portable appareils alimentation cordons.

Four, étuve et zone haute température

Non adapté

Designed pour sec/damp indoor léger-service utilisation; pour extérieur humide ou oily shop service spécifier SJTOW ou SJTOOW.

SJTOW extérieur portable cordon
Machines typesCommercial & household vacuumsMedical, dental & laboratory cartsIT, server & office appareils cordonsPetit kitchen & floor-care appareilsIndoor boîte à boutons pendante éclairage & displays

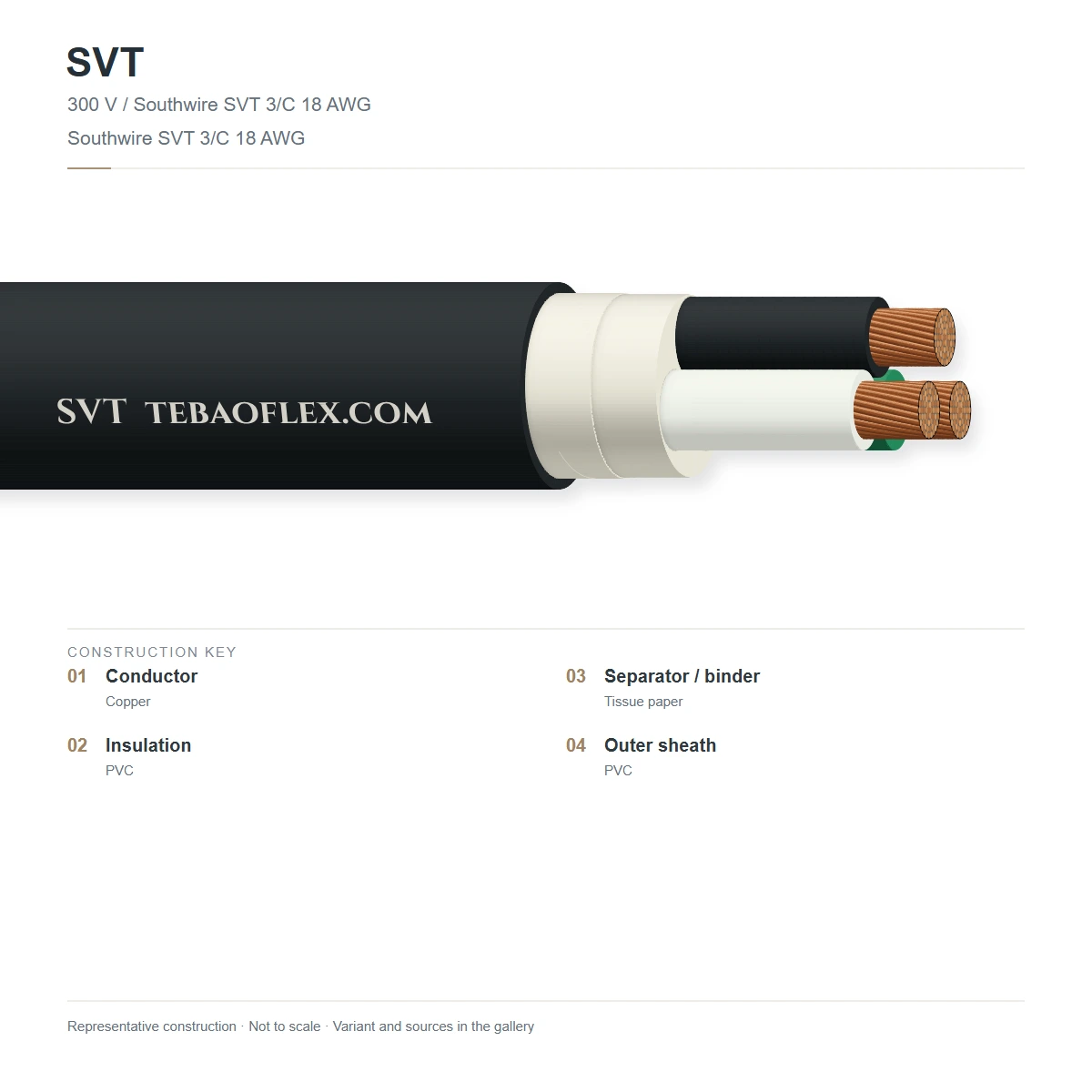

Construction

Couche par couche

Fin assemblé en faisceau cuivre nu (41/34 AWG sur 18 AWG ou 65/34 AWG sur 16 AWG) + 0.38 mm (15 mil) thermoplastique PVC Isolation de conducteur + papier/textile séparateur + 0.76 mm (30 mil) lisse thermoplastique PVC gaine extérieure.

1234
Schéma sans échelle — généré à partir des données des couches
#CoucheMatériau et référence
1Fin assemblé en faisceau cuivre (34/30 AWG fils)Extra-limp 41×34 AWG (ou 16×30 AWG) sur 18 AWG et 65×34 AWG (ou 26×30 AWG) sur 16 AWG selon UL 62ASTM B174
2À paroi mince thermoplastique PVC (15 mil)0.38 mm (0.015 dans) repérés par couleurs PVC isolation (Noir, Blanc, Vert ou Bleu, Brun, Vert/Jaune)UL 62
3Papier / fibrillé séparateur papier finPermet le gaine extérieure en PVC à pelage cleanly pour à grande vitesse moulés plug terminationUL 62
4Lisse appareils-qualité PVC gaine (30 mil)0.76 mm (0.030 dans) non-marquage, à faible frottement PVC gaine extérieure dans Noir, Blanc, Gris ou sur mesure OEM Pantone couleursUL 62

SVT 18/2 & 18/3 Vacuum Qualité (41/34 AWG Extra-Limp Toronnage)

Ultra-supple 34 AWG toron construction engineered specifically pour commercial vacuum cleaners et ressort cordon rewinders.

SVT 105 °C OEM & Medical Puissance Cordon Qualité (18/3 & 16/3)

105 °C VW-1 / FT2 assigné SVT avec Nord-américains (Noir/Blanc/Vert) ou International (Brun/Bleu/Vert-jaune) Couleurs des conducteurs.

Données techniques

Valeurs nominales et limites de service

Valeurs types: Valeurs types pour ce type de câble, basés sur UL 62 / CSA C22.2 Sans. 49 / NEC Art. 400. Les valeurs de votre commande sont confirmées dans la fiche technique et le devis.

Électriques

Tension assignée
300 V AC rms
Diélectrique withstand essai
1.5 kV AC rms pour 1 minute
NEC intensité admissible (Tableau 400.5(un)(1))
10 A (18/2, 18/3) · 13 A (16/2, 16/3)

Thermiques

Continu température caractéristique assignée
+60 °C, +75 °C, +90 °C ou +105 °C selon UL 62
Température de courbure à froid
-20 °C standard

Mécaniques

Min. average isolation épaisseur
0.38 mm (15 mil) sur 18 AWG & 16 AWG
Min. average gaine épaisseur
0.76 mm (30 mil) sur 18 AWG & 16 AWG

Résistance

Ignifugation
UL 1581 VW-1 vertical flamme & CSA FT2 horizontal flamme
Surface finition
Non-marring à faible frottement gloss ou matte PVC

Normes de référence

Governing standards
UL 62, CSA C22.2 Sans. 49 & NEC Article 400
Conformité environnementale
UL Listed, CSA Certified, RoHS 3 & REACH compliant

Identification

Code breakdown
S = Service · V = Vacuum / Léger Service (300 V) · T = Thermoplastique PVC
Conducteur couleur options
NEMA (Noir, Blanc, Vert) ou International (Brun, Bleu, Vert/Jaune)

Dimensions

8 standard configurations (SVT)

Nominal dimensions, cuivre masse, total masse et électrique parameters pour SVT selon UL 62 / CSA C22.2 Sans. 49 / NEC Art. 400 .

Dimensions & masses
DésignationAWG × ConducteursToronnage / NEC AmpsØ ext. nom.
mm		Cuivre
kg/km		Total masse ≈
kg/km		Rayon min. courbure
mm		Demande
SVT section schedule
SVT 18/2 (16/30)18 AWG × 2C16/30 · 10 A5.9017.544.023.6
SVT 18/2 (41/34)18 AWG × 2C Limp41/34 · 10 A5.9017.544.023.6
SVT 18/3 (16/30)18 AWG × 3C16/30 · 10 A6.3026.256.025.2
SVT 18/3 (41/34)18 AWG × 3C Limp41/34 · 10 A6.3026.256.025.2
SVT 17/317 AWG × 3C21/30 · 12 A6.5533.065.026.2
SVT 16/2 (26/30)16 AWG × 2C26/30 · 13 A6.4027.858.025.6
SVT 16/3 (26/30)16 AWG × 3C26/30 · 13 A6.8041.774.027.2
SVT 16/3 (65/34)16 AWG × 3C Limp65/34 · 13 A6.8041.774.027.2
  • Valeurs types pour ce type de câble ; les dimensions et masses de votre commande sont confirmées dans le devis.
  • Dimensions et tolerances conform à UL 62 / CSA C22.2 Sans. 49 / NEC Art. 400 .

Qualité et homologations

Essais et contrôle

Essais individuels sur chaque longueur produite, essais sur prélèvements et de type par lot — documentés sur un certificat EN 10204 3.1.

  1. ConducteurToronnage classe 5
  2. Essai à l’étincelle100 % en ligne
  3. AssemblageConducteurs, terre, bourrages
  4. GainageIntérieure, tresse / écran, extérieure
  5. Essais électriquesTension CA, résistance
  6. DimensionsDE, épaisseur de paroi
  7. Documents de contrôle et expéditionTouret et expédition
Essais et contrôleValeur d’essai / référenceFréquence
Essais individuels
1.5 kV AC diélectrique essai, spark essai & DC résistanceZéro breakdown; résistance selon UL 62100 % d'enrouleurs
Essais sur prélèvements
Isolation/gaine paroi contrôle, à la traction & -20 °C à froid courbureMeets UL 62 Tableau 15 SVT paroi et courbure requirementsChaque lot
UL VW-1 / CSA FT2 flamme & appareils Durée de vie en flexion essaiUL Listed & CSA Certified à UL 62 / C22.2 Sans. 49Qualification de type

Certificat de contrôle

Délivré avec chaque touret, indiquant les résultats des essais individuels pour cette longueur.

Homologations du produit

UL Listed Type SVT (300 V)CSA Certified C22.2 Sans. 49 (FT2 / VW-1)NEC Article 400 CompliantRoHS 3 & REACH Compliant

Certificats de l’entreprise

ISO 9001ISO 14001ISO 45001Homologation VDEUL / cULCE · LVD / EMC

Marquage et livraison

Commande et livraison

Marquage de la gaine

TEBAOFLEX (UL) E-FILE SVT [N/ AWG] 300V 105C VW-1 CSA LL-FILE SVT FT2 [lot/ft]
Conditionnement de livraison
Non-returnable wooden tambours, export enrouleurs ou shrink-enrubanné coils
Standard tambour pas
100 m · 250 m · 500 m · 1000 m
Commande minimale
200 m (stock sections) · 500 m (sur mesure pas)
Délai de livraison
2–3 weeks ex-travaille
Incoterms
EXW, FOB, CIF, DAP

Documents techniques

Téléchargements

PDFSVT Appliance Cord – fiche technique (anglais)8 sections · construction, caractéristiques techniques et homologationsXLSXDonnées techniques SVT (Excel, anglais)Les 8 sections avec dimensions et caractéristiques pour votre nomenclature ou demande de devis
Révision
2026-10-20
Mise à jour
2026-10-20

FAQ

Les premières questions des ingénieurs

Une autre question ? Envoyez votre plan — un ingénieur répond sous 2 heures ouvrées.

How does SVT diffèrent de SJT (ou SJTOW) dans épaisseur de paroi et diamètre?
À la fois SVT et SJT sont 300 V rond thermoplastique cordons, but SVT uses moitié le isolation épaisseur (15 mil / 0.38 mm vs 30 mil / 0.76 mm) et moitié le gaine épaisseur (30 mil / 0.76 mm vs 60 mil / 1.52 mm). Comme un result, 18/3 SVT has un extérieur diamètre d'uniquement ~6.3 mm versus ~7.9 mm pour 18/3 SJT—reducing croisillon-sectional section par 36 % .
Why est SVT offered avec 41/34 AWG toronnage dans addition à standard 16/30 AWG?
Commercial vacuum cleaners et floor-care appareils require un cordon that coils effortlessly en un utilisateur's main sans vrillage. Utilisant 41 brins d'ultra-fin 34 AWG cuivre fil instead de 16 brins de 30 AWG fil dramatically lowers de flexion rigidité et extends plug-neck flexion durée de vie.
What calibre sections sont admissible pour Type SVT sous UL 62?
Sous UL 62 et CSA C22.2 Sans. 49, Type SVT est restricted à 18 AWG, 17 AWG et 16 AWG dans 2-conducteur et 3-conducteur constructions. Pour 14 AWG et supérieurs, spécifier SJT, SJTOW ou SJTOOW.
Est SVT disponible dans hospital-qualité ou sur mesure Pantone appareils couleurs?
Yes. We extrude SVT dans hospital-qualité gris, pur blanc, matte noir, haute visibilité commercial-vacuum orange/jaune et sur mesure OEM appareils couleurs.
