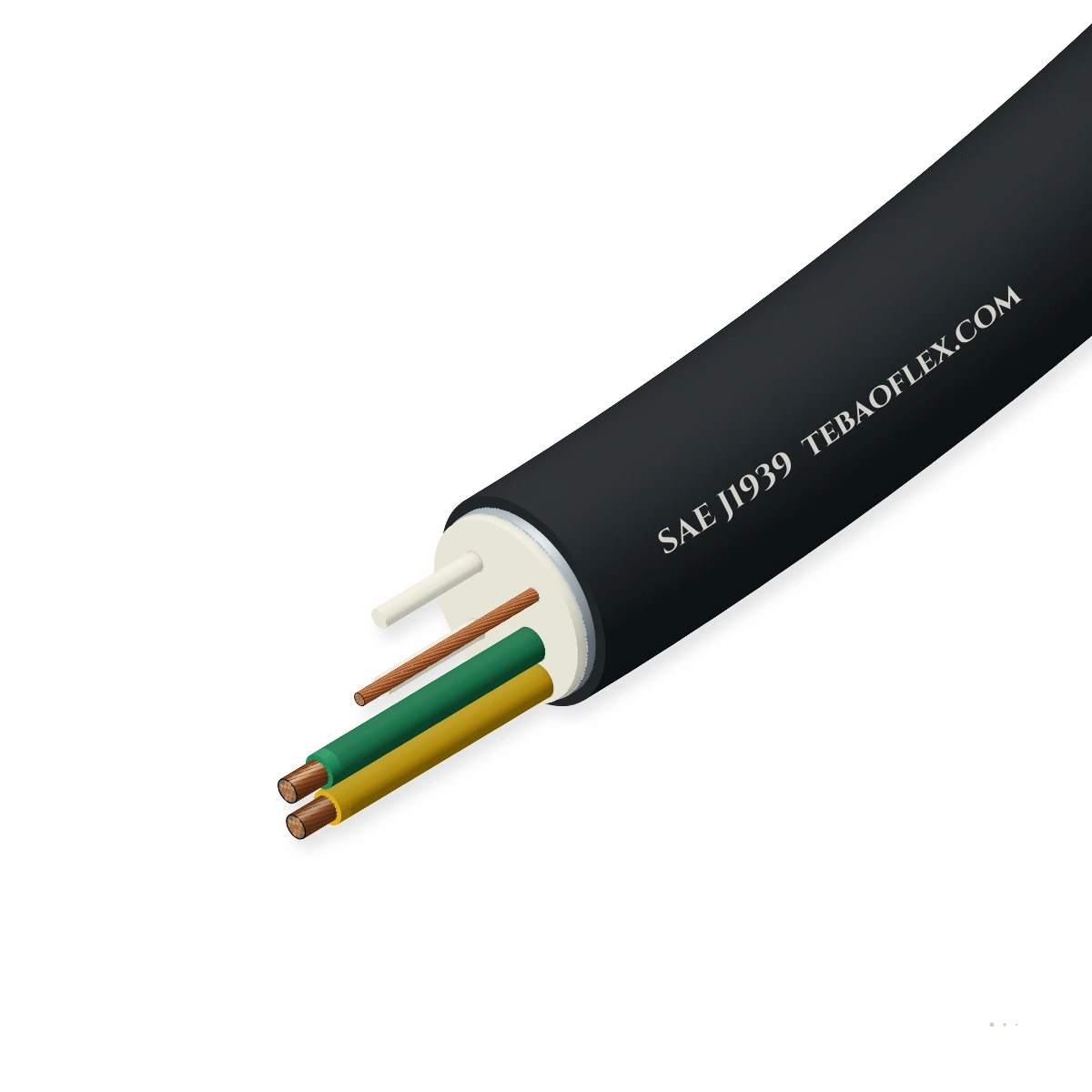

SAE J1939-11 & J1939-15 120 Ω 20/18 AWG Jaune/Vert commercial véhicule & off-highway
Valeurs types pour ce type de câble, basés sur SAE J1939-11 (Blindé à 3 conducteurs) / SAE J1939-15 (Non blindé à 2 conducteurs) — confirmées dans la fiche technique et le devis de votre commande.
Applications
SAE J1939 Véhicule CAN Câble est un 120 Ω ± 12 Ω de service intensif automotive et off-highway CAN bus câble engineered à SAE J1939-11 (blindé 3-conducteur: Jaune CAN_H, Vert CAN_L, non isolé toronné drain fil + Al/ PET feuillard) et SAE J1939-15
Routes le long d'intensif truck chassis rails et engine harnesses de -40 °C arctique à froid à +125 °C engine bays.
Sized à crimp et seal directly en Deutsch DT04/DT06 3-pin Y-splitters et Amphenol AT receptacles.
Withstands élevé-pression chassis washdown, road salin, diesel fuel, DEF/AdBlue, et hydraulic fluid.
PUR articulated-flèche variante handles chargeuse arm flexion; pour à grande vitesse indoor chaînes porte-câbles utilisation CAN Bus Chaîne PUR .

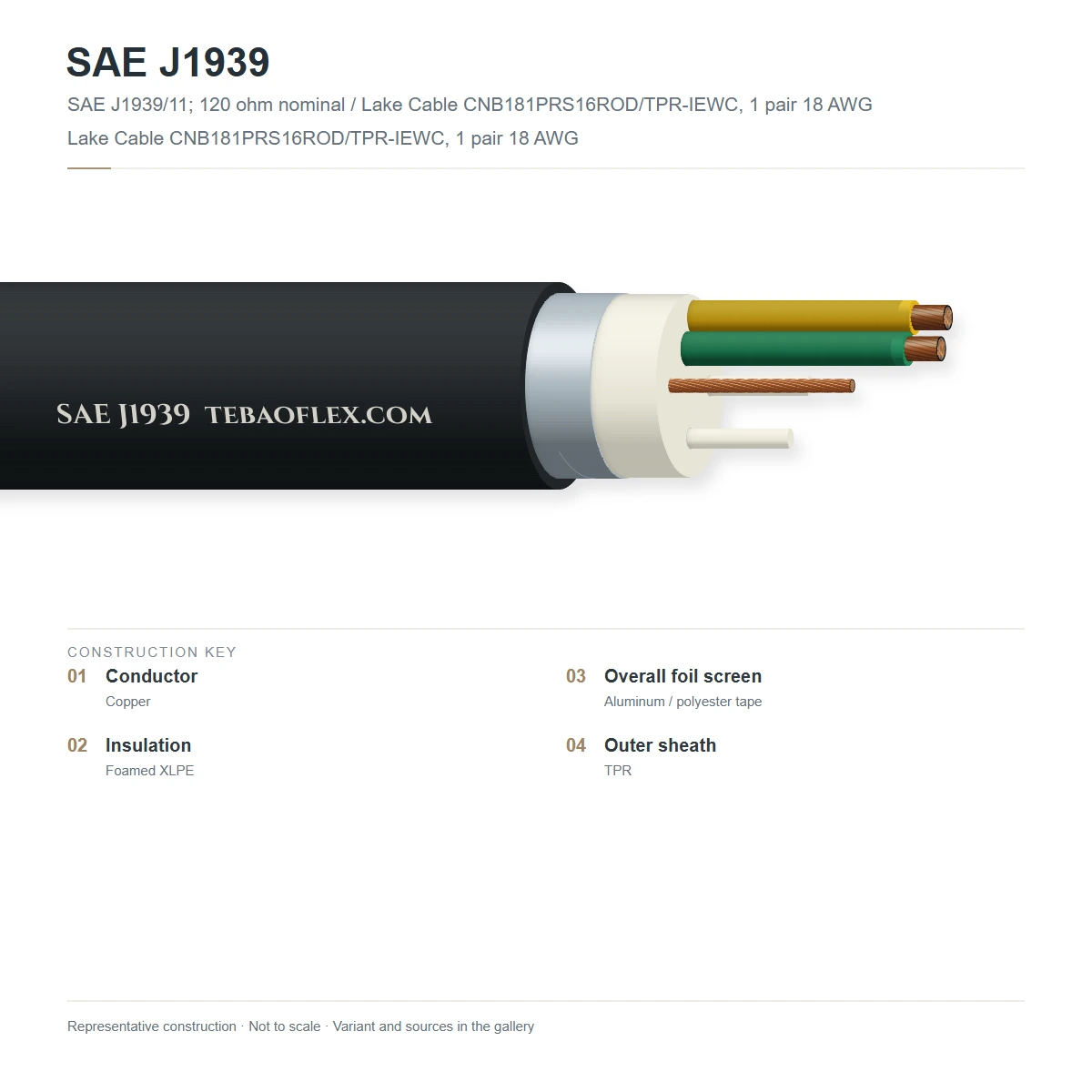

CAN bus câbleConstruction
Un paire torsadée de à 19 brins conducteurs en cuivre étamé (20 AWG / 0.52 mm² ou 18 AWG / 0.82 mm²) isolé par polyoléfines réticulées
| # | Couche | Matériau et référence |
|---|---|---|
| 1 | à 19 brins conducteurs en cuivre étamé | 20 AWG (19×32 AWG, 0.52 mm²) ou 18 AWG (19×30 AWG, 0.82 mm²) cuivre étamé selon SAE J1128SAE J1939-11 / J1939-15 |
| 2 | XLPE / élevé-temp. polyoléfine diélectrique | Polyoléfines réticulées isolation dans Jaune (CAN_H) et Vert (CAN_L), 120 Ω géométrieSAE J1939-11 |
| 3 | CAN_SHLD feuillard + drain fil (J1939-11) | 100 % Al/ PET ruban écran dans continu contact avec un complet-calibre 20/18 AWG toronnéSAE J1939-11 |
| 4 | De service intensif automotive gaine | -40 à +125 °C réticulé TPE, TPU (PUR), ou XLPO résistant à diesel, DEF, et abrasionSAE J1128 / ISO 6722-1 Class C |

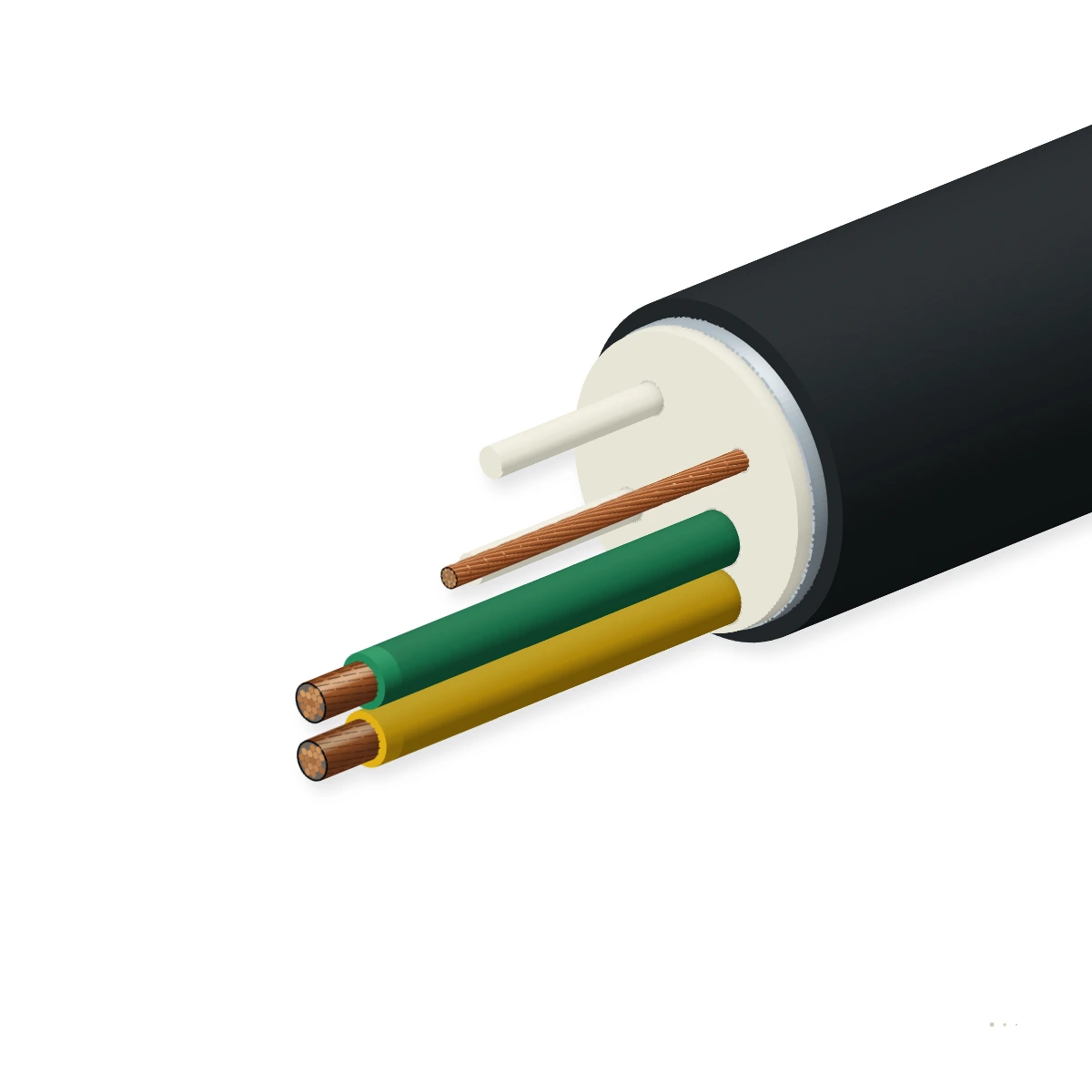

Jaune CAN_H + Vert CAN_L + complet-calibre toronné drain fil à l'intérieur de 100 % Al/ PET écran (Deutsch DT 3-pin
Réduit-masse 120 Ω non blindé Jaune/Vert paire torsadée avec serré pas d'assemblage pas et gaine pour 250/500 kbps.
Données techniques
Dimensions
Nominal dimensions, cuivre weights, impédance et transmission parameters pour SAE J1939 selon SAE J1939-11 (Blindé à 3 conducteurs) / SAE J1939-15 (Non blindé à 2 conducteurs).
| Désignation de commande | Configuration | Section du conducteur | Ø ext. ≈ mm | Cuivre kg/km | Masse ≈ kg/km | Min. courbure R fixe mm | Demande |
|---|---|---|---|---|---|---|---|
| Standard SAE J1939 configurations | |||||||
| SAE J1939-11 Shielded 2×20 AWG + 20 AWG Drain | 2×20 AWG + Drain (J1939-11) | 20 AWG (0.52 mm²) | 6.9 | 21 | 54 | 41 | |
| SAE J1939-11 Shielded 2×18 AWG + 18 AWG Drain | 2×18 AWG + Drain (J1939-11) | 18 AWG (0.82 mm²) | 7.6 | 31 | 70 | 46 | |
| SAE J1939-15 Unshielded 1×2×20 AWG Jacketed | 1×2×20 AWG UTP (J1939-15) | 20 AWG (0.52 mm²) | 5.5 | 13 | 36 | 33 | |
| SAE J1939-15 Unshielded 1×2×18 AWG Jacketed | 1×2×18 AWG UTP (J1939-15) | 18 AWG (0.82 mm²) | 6.1 | 20 | 46 | 37 | |
| SAE J1939-11 Heavy-Duty Braid + Foil 2×18 AWG | 2×18 AWG + Feuillard/Tresse (Off-Highway) | 18 AWG (0.82 mm²) | 8.1 | 42 | 88 | 49 | |
| Configuration | Impédance Z0 | Max.. DC R @ 20 °C Ω/km | Mutuel C pF/m ≈ | VoP % | Attenuation @ 20 °C dB/ 100m | Diélectrique essai V |
|---|---|---|---|---|---|---|
| 2×20 AWG + Drain (J1939-11) | 120 Ω | 73.4 | 40.0 | 70 | 1.30 @ 1 · 3.4 @ 10 MHz | 1,500 |
| 2×18 AWG + Drain (J1939-11) | 120 Ω | 46.4 | 42.0 | 70 | 1.00 @ 1 · 2.8 @ 10 MHz | 1,500 |
| 1×2×20 AWG UTP (J1939-15) | 120 Ω | 73.4 | 36.0 | 72 | 1.20 @ 1 · 3.1 @ 10 MHz | 1,500 |
| 1×2×18 AWG UTP (J1939-15) | 120 Ω | 46.4 | 38.0 | 72 | 0.95 @ 1 · 2.6 @ 10 MHz | 1,500 |
| 2×18 AWG + Feuillard/Tresse (Off-Highway) | 120 Ω | 46.4 | 42.0 | 70 | 1.00 @ 1 · 2.8 @ 10 MHz | 1,500 |
Qualité et homologations
Essais individuels sur chaque longueur produite, essais sur prélèvements et de type par lot — documentés sur un certificat EN 10204 3.1.
| Essais et contrôle | Valeur d’essai / référence | Fréquence |
|---|---|---|
| Essais individuels | ||
| 1 MHz characteristic impédance & capacitance | Z0 = 120 ± 12 Ω; mutuel capacitance ≈ 40 pF/m | 100 % d'enrouleurs |
| DC résistance & 1.5 kV spark/diélectrique essai | ≤ 36.7 Ω/km (20 AWG) / ≤ 23.2 Ω/km (18 AWG) selon conducteur | 100 % d'enrouleurs |
| Essais sur prélèvements | ||
| ISO 6722 -40 °C à froid enroulement & +125 °C thermique aging | 168 h / 3000 h thermique endurance sans cracking | Par lot de production |
| Diesel, DEF (AdBlue) & hydraulic huile immersion | ISO 6722-1 fluid compatibility pass | Homologation de type |
