Producto

IEC 60584-3 Type NX thermocouple cableIEC 60584-3 / ANSI MC96.1NiCrSi (+) / NiSi (−) Verdadera NXClass 1 (±1.5 °C) · −25…+200 °C

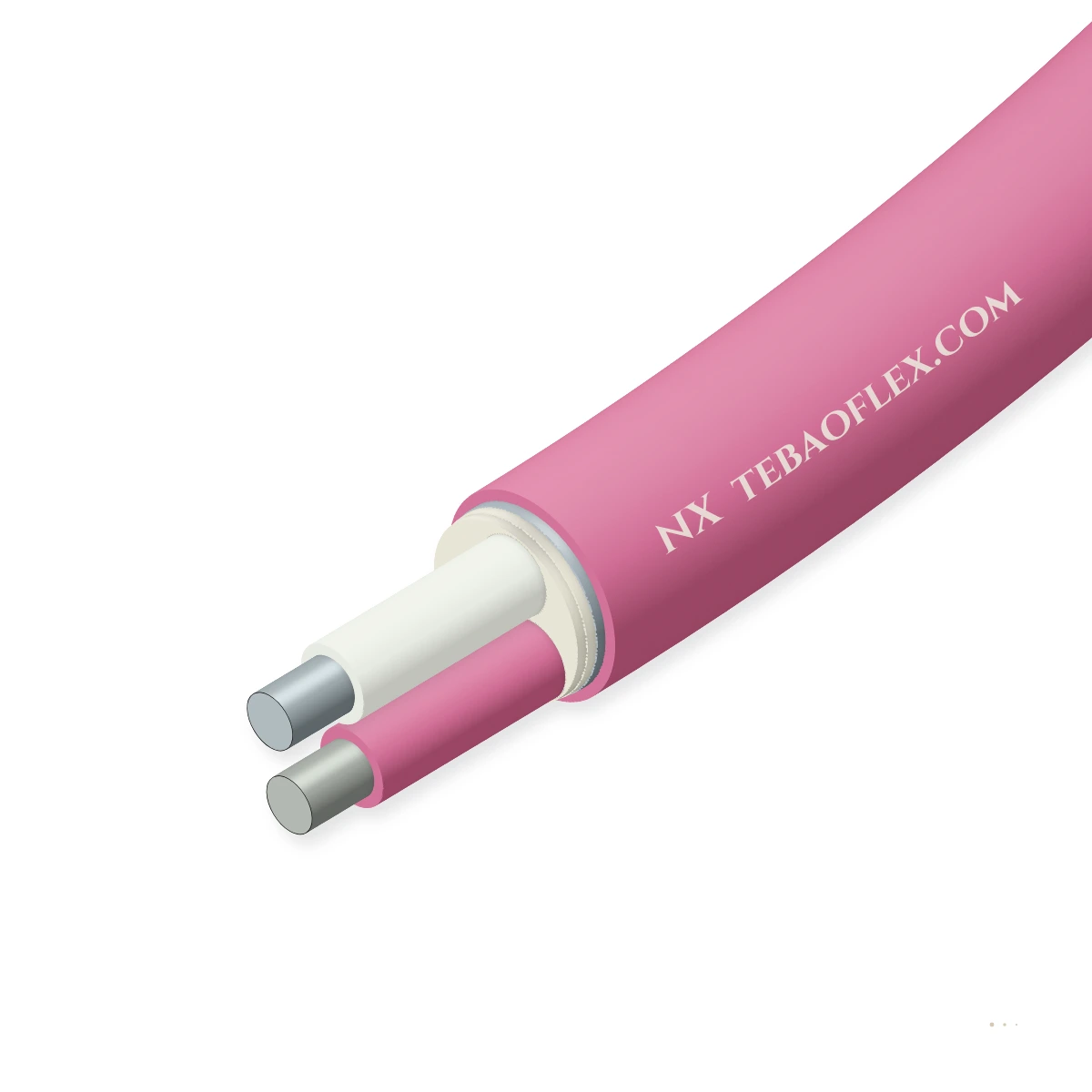

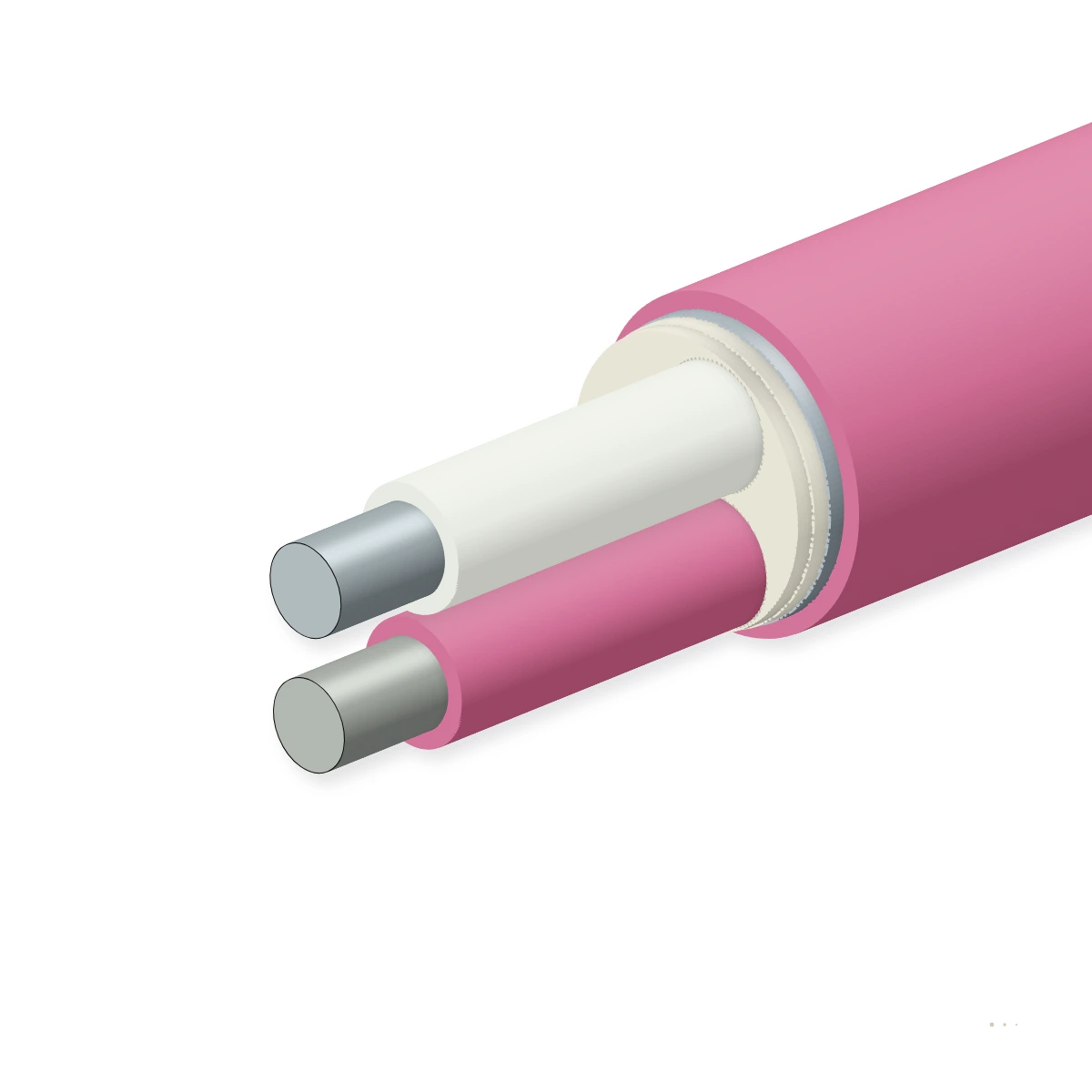

Modelo NX Type N Thermocouple Extension CableVerdadera NiCrSi / NiSi (Type N) Class 1 (±1.5 °C) thermocouple extension cable

Verdadera NiCrSi / NiSi (Type N) Class 1 (±1.5 °C) thermocouple extension cable

Diseño de baja CEM
Pantalla CEM
Retardante de llama
Resistente al aceite
Designación de pedido
NX-PVC-PiMF 4×2×1.0
Ø ext. ≈
12.8 mm
Total peso ≈
212 kg/km
Min. curvatura R (fijo)
96 mm
Configuración
4×2×1.0 mm² (7/0.43)
Todas las medidas (14)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Aleación par
NiCrSi / NiSi
Nicrosil (+) / Nisil (−) verdadera NX
EMF tolerance
Class 1: ±1.5 °C
±39 µV · Class 2: ±2.5 °C
Bucle resistencia
≈ 1.35 Ω/m/par
a 1.0 mm² (0.98 + 0.37 Ω/m)
IEC código de colores
+ Pink / − Blanco
Pink cubierta exterior (o Ex-i Azul)
ANSI código de colores
+ Naranja / − Rojo
Naranja cubierta exterior (ASTM E230)
Seebeck output
≈ 27.7 µV/°C
a +100 °C · no-magnetic legs

Valores típicos para este tipo de cable, basados en IEC 60584-3 / ANSI MC96.1 / ASTM E230 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es NX adecuado para su máquina?

De precisión Type NX thermocouple extension cable built a IEC 60584-3 y ANSI MC96.1 con verdadera Nicrosil (+ NiCrSi) y Nisil (− NiSi) no-magnetic conductores, eliminating en frío-junction drift en −25…+200 °C en aeroespacial y petrochemical furnaces.

Instalación fija

Adecuado

Supplied en 105 °C HR-PVC, XLPE/LSZH y +200 °C FEP fluoropolímero para horno junction cajas y cable bandejas portacables.

Pórtico de tuneladora TBM y avance

Adecuado

SWA armado ejecución (NX-XLPE-SWA) protege subterráneo petrochemical y potencia-plant thermocouple routes.

Bandejas en plataformas offshore y buques

Adecuado

Tanto NiCrSi y NiSi conductores se no-magnetic y altamente oxidación- y resistente a la corrosión.

Máquinas habitualesAMS 2750 Aeroespacial Calor-Treatment FurnacesEtileno Steam Crackers & Reformer TubosGas Turbines & Combinado-Ciclo Potencia PlantsMetalúrgico Reheat & Annealing LíneasNuclear & De alta temperatura Research Reactors

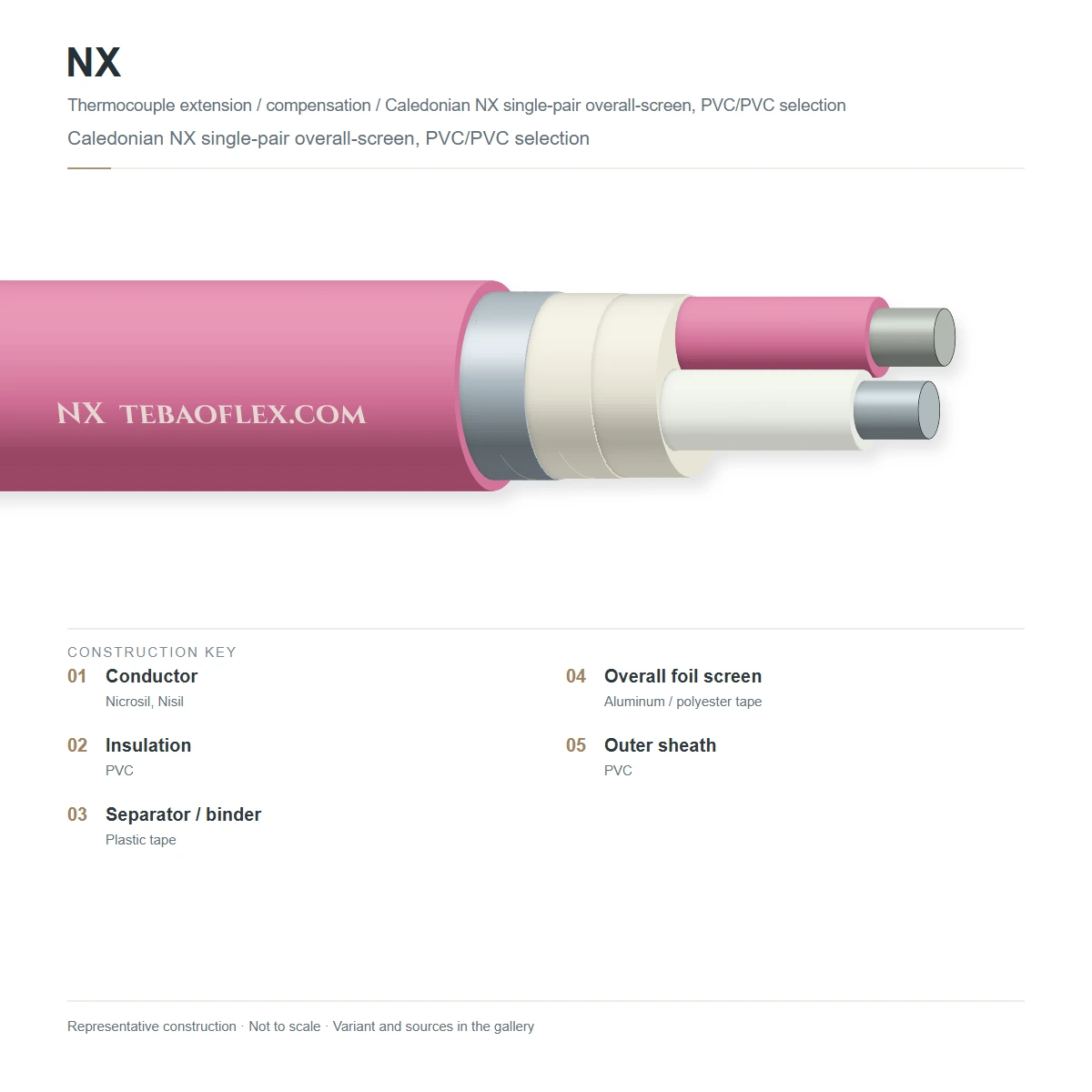

Construcción

Capa por capa

Mostrado: NX-PVC -PiMF 4×2×1.0 mm² (IEC 60584-3) con de 7 hilos cableado NiCrSi (+) y NiSi (−) conductores, Pink (+) / Blanco (−) numerados aislamiento, individual & colectiva Al/ PET pantallas y Pink RAL 3015 cubierta exterior.

12345
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Verdadera Type NX thermocouple aleación conductoresPositive (+): Nicrosil (NiCrSi ~14.2 % Cr, 1.4 % Si, bal. Ni) · Negative (−): Nisil (NiSi ~4.4 % Si, 0.1 % Mg, bal. Ni), sólido o de 7 hilos cableadoVerdadera thermocouple alloys match Type N sensor EMF exactly sobre −25 °C a +200 °C
2Codificados por colores Aislamiento de conductor105 °C HR-PVC, +90 °C XLPE, o +200 °C FEP (IEC: + Pink / − Blanco; ANSI: + Naranja / − Rojo)Mantiene dieléctrico integridad y clear polarity identificación
3Individual & colectiva Al/ PET pantallasAluminio/ PET laminated cinta + 0.5 mm² cobre estañado drenaje alambre (OS o PiMF+OS)100 % electrostática apantallamiento contra SCR/thyristor horno noise
4Opcional SWA o cobre estañado trenzaSin armadura, Pantalla de trenza de cobre estañado, o Galvanizado Acero Alambre Armadura (SWA)Mecánico protección alrededor de horno shells y subterráneo trenches
5Cubierta exterior (IEC Pink RAL 3015, ANSI Naranja o Ex-i Azul)Retardante de la llama PVC, Baja emisión de humos Libre de halógenos (LSZH), o fluoropolímero FEPIEC 60332-1-2 / IEC 60332-3-24 retardante de la llama

NX — IEC 60584-3 (Pink/Blanco)

Positive (+) Pink, Negative (−) Blanco, Cubierta exterior Pink (RAL 3015)

NX — ANSI MC96.1 (Naranja/Rojo)

Positive (+) Naranja, Negative (−) Rojo, Cubierta exterior Naranja según ASTM E230

NX-FEP (+200 °C Horno Cabezal)

FEP fluoropolímero nominal −60…+200 °C para directo termination a hot horno heads

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en IEC 60584-3 / ANSI MC96.1 / ASTM E230. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Positive conductor (+)
Nicrosil (NiCrSi ~14.2 % Cr / 1.4 % Si / bal. Ni, no-magnetic, ~98 µΩ·cm)
Negative conductor (−)
Nisil (NiSi ~4.4 % Si / 0.1 % Mg / bal. Ni, no-magnetic, ~37 µΩ·cm)
Tolerance Class 1 (IEC 60584-3)
±1.5 °C (±39 µV) sobre −25 °C a +200 °C junction gama
Tolerance Class 2 (IEC 60584-3)
±2.5 °C (±65 µV) sobre −25 °C a +200 °C junction gama
Nominal Seebeck coefficient
≈ 27.7 µV/°C (0 a +100 °C) · bucle R ≈ 1.35 Ω/m a 1.0 mm²

Térmicos

Thermoelectric calibration gama
−25 °C a +200 °C (verdadera extension grado NX)
Aislamiento capacidad nominal (por cubierta Tipo)
−25…+105 °C (HR-PVC) · −40…+90 °C (XLPE/LSZH) · −60…+200 °C (FEP)

Mecánicos

Cableado del conductor
0.5 mm² (7/0.30) · 1.0 mm² (7/0.43) · 1.5 mm² (7/0.53) o sólido
Radio mínimo de curvatura
7.5 × OD (sin armadura) · 10 × OD (SWA armado)

Resistencia

Retardancia de la llama
IEC 60332-1-2 & IEC 60332-3-24 Cat. C
Magnetic & oxidación estabilidad
Tanto legs no-ferromagnetic; inmune a Type K corto-gama ordering

Normas de referencia

Thermocouple cable estándar
IEC 60584-3, ANSI/ISA MC96.1 (ASTM E230) & AMS 2750
Cable construcción estándar
BS EN 50288-7 / BS 5308

Identificación

IEC 60584-3 código de colores
(+) Pink · (−) Blanco · Cubierta exterior: Pink (o Azul Ex-i)
ANSI MC96.1 código de colores
(+) Naranja · (−) Rojo · Cubierta exterior: Naranja
Partida arancelaria (HS)
8544.49

Dimensiones

14 estándar NX Type N thermocouple extension cable tamaños

Único-par y multi-par (1P a 24P) PVC, XLPE/LSZH, FEP (+200 °C) y SWA armado construcciones.

Dimensions, construcción & weights
Designación de pedidoConfiguraciónAislamiento / CubiertaTemp.. gamaØ ext. ≈
mm		Peso ≈
kg/km		Min. curvatura R
fijo mm		Consulta
NX Resistente al calor PVC / PVC Apantallado (−25…+105 °C)
NX-PVC-OS 1×2×0.51×2×0.5 mm² (7/0.30)PVC / PVC (OS)−25…+105 °C5.64442
NX-PVC-PiMF 2×2×0.52×2×0.5 mm² (7/0.30)PVC / PVC (PiMF+OS)−25…+105 °C8.68464
NX-PVC-PiMF 4×2×0.54×2×0.5 mm² (7/0.30)PVC / PVC (PiMF+OS)−25…+105 °C10.814281
NX-PVC-PiMF 8×2×0.58×2×0.5 mm² (7/0.30)PVC / PVC (PiMF+OS)−25…+105 °C14.1246106
NX-PVC-PiMF 12×2×0.512×2×0.5 mm² (7/0.30)PVC / PVC (PiMF+OS)−25…+105 °C16.9348127
NX-PVC-OS 1×2×1.01×2×1.0 mm² (7/0.43)PVC / PVC (OS)−25…+105 °C6.76850
NX-PVC-PiMF 4×2×1.04×2×1.0 mm² (7/0.43)PVC / PVC (PiMF+OS)−25…+105 °C12.821296
NX-PVC-OS 1×2×1.51×2×1.5 mm² (7/0.53)PVC / PVC (OS)−25…+105 °C7.59256
NX-PVC-PiMF 4×2×1.54×2×1.5 mm² (7/0.53)PVC / PVC (PiMF+OS)−25…+105 °C14.3286107
NX De alta temperatura FEP / FEP Apantallado (−60…+200 °C)
NX-FEP-OS 1×2×0.51×2×0.5 mm² (7/0.30)FEP / FEP (OS)−60…+200 °C4.63834
NX-FEP-PiMF 4×2×0.54×2×0.5 mm² (7/0.30)FEP / FEP (PiMF+OS)−60…+200 °C9.212869
NX-FEP-OS 1×2×1.01×2×1.0 mm² (7/0.43)FEP / FEP (OS)−60…+200 °C5.65842
NX XLPE / LSZH / SWA Armado Directo-Burial (−40…+90 °C)
NX-XLPE-SWA 1×2×1.51×2×1.5 mm² (7/0.53)XLPE / SWA / LSZH−40…+90 °C12.1298121
NX-XLPE-SWA 4×2×1.54×2×1.5 mm² (7/0.53)XLPE / SWA / LSZH−40…+90 °C19.8745198
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Especifique 'IEC' (+ Pink / − Blanco) o 'ANSI' (+ Naranja / − Rojo) color codificación y Class 1 (±1.5 °C) tolerance cuando ordering.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
Thermoelectric EMF calibration ensayo (IEC 60584-3 Class 1)EMF deviation dentro de ±1.5 °C (±39 µV) a +100 °C / +200 °CCada aleación batch
1500 V / 2000 V AC dieléctrico & continuidad ensayo1 min AC withstand ensayo sin breakdownCada fabricado tambor

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

IEC 60584-3 Class 1 & Class 2 CertifiedANSI/ISA MC96.1 & AMS 2750 Pyrometry ReadyCE, RoHS 2 (2011/65/EU) & REACH

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX NX TYPE N EXTENSION <size> IEC 60584-3 CLASS 1 CE
Forma de suministro
No-returnable fumigated wooden tambores
Estándar pasos
500 m · 1000 m estándar tambores (corte pasos bajo pedido)
Pedido mínimo
500 m (stock tamaños) · 1000 m (a medida)
Plazo de entrega
2–4 weeks ex-trabaja
Incoterms
EXW, FCA, FOB, CIF, DAP

Documentación técnica

Descargas

PDFNX Type N Thermocouple Extension Cable – ficha técnica (inglés)14 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación NX (Excel, inglés)Las 14 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

Cuando should I especifique verdadera NX extension cable instead de NC compensating cable para Type N thermocouples?
Especifique verdadera NX extension cable (Nicrosil/Nisil conductores) whenever Class 1 accuracy (±1.5 °C) está requerido—such como AMS 2750 aeroespacial calor-treatment furnaces—o cuando el thermocouple cabezal temperatura swings below 0 °C o hasta +200 °C con minimal gradiente error. Especifique NC compensating cable (Cu/CuNi) cuando Class 2 tolerance (±2.5 °C) está acceptable y lower bucle resistencia o lower cable cost está prioritised.
CAN Type K extension cable (KX) be used en un Type N thermocouple?
Never. Type K has un Seebeck slope de ~40.6 µV/°C a +100 °C whereas Type N está ~27.7 µV/°C. Cableado un Type N sensor con KX cable introduces ~0.32 °C de error para cada 1 °C difference entre el connection cabezal y el control room.
How I distinguish el NiCrSi (+) y NiSi (−) conductores en NX cable?
Tanto legs se no-magnetic, para que un electroimán ensayo cannot separado ellos. Instead, supervisión el aislamiento color (IEC: + Pink / − Blanco; ANSI: + Naranja / − Rojo) o measure DC resistencia: el Positive (+ NiCrSi) alambre has ~2.6 times el resistencia del Negative (− NiSi) alambre (0.98 Ω/m vs 0.37 Ω/m a 1.0 mm²).
How should el pantalla y drenaje alambre de NX be earthed en instrumentación y Ex-i lazos?
A evitar circulating 50/60 Hz tierra-bucle corrientes de coupling en millivolt o 4–20 mA señales, el Al/ PET pantalla y cobre estañado drenaje alambre de NX should be adherido al limpio instrumentación tierra bar a un extremo solo (typically en el control/marshalling cabinet) y aislado contra chassis contacto al campo transmitter o junction caja, en accordance con IEC 60079-14 y EN 50288-7 .
