Rozadora de tajo largo y cadena Bretby
Canales portacables de rozadoras de tajo largo y transportadores de frente que requieren apantallamiento por fase y piloto de supervisión de tierra.
Producto

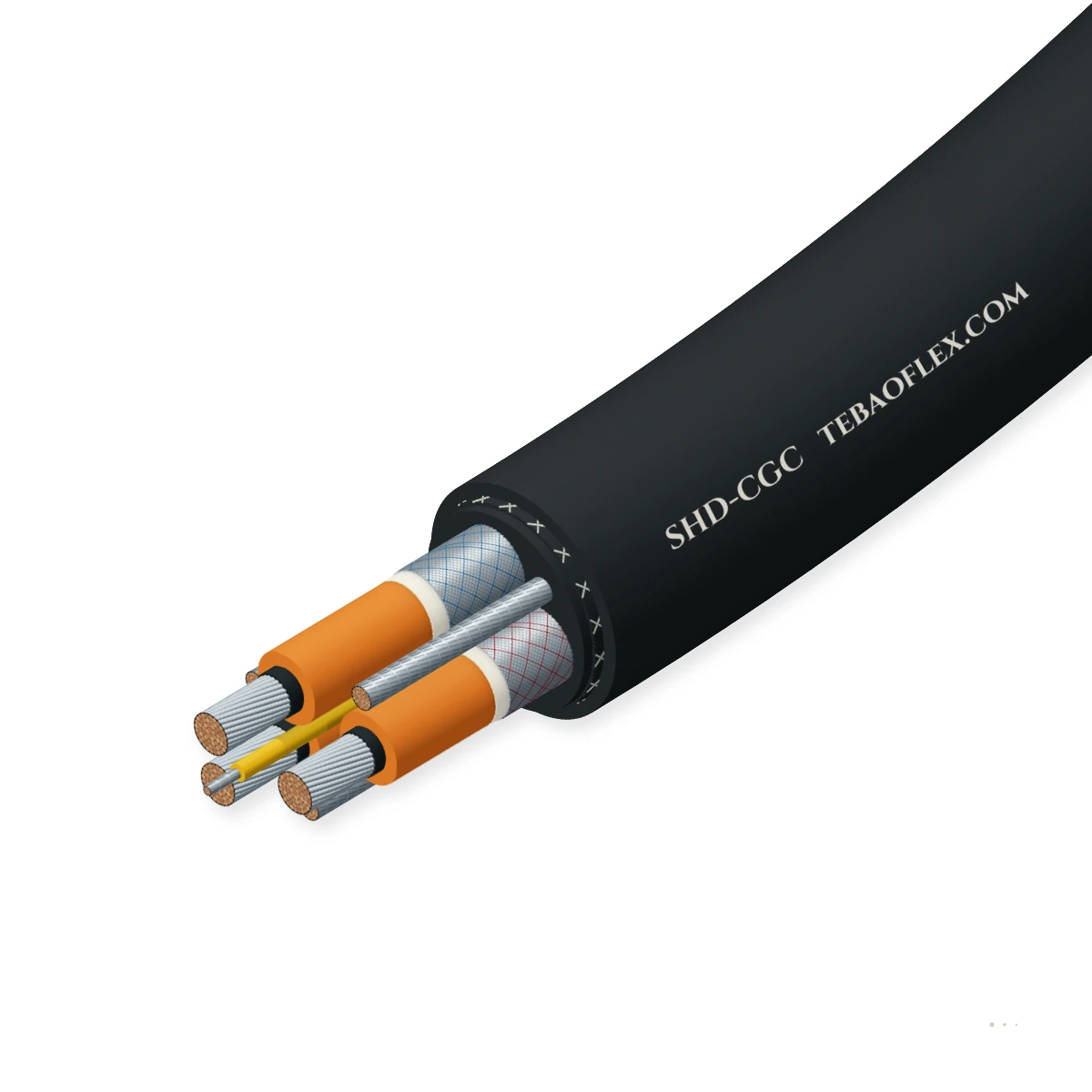

SHD y SHD-CGC son designaciones de cables móviles apantallados para equipos de minería subterránea.
Valores típicos para este tipo de cable, basados en ICEA S-75-381 / NEMA WC 58 — confirmados en la ficha técnica y oferta de su pedido.
Aplicaciones
Alimentación móvil apantallada para equipos de minería subterránea. Seleccione el perfil, la clase de tensión y los circuitos auxiliares según la matriz de configuraciones; SHD-CGC identifica una función de supervisión de tierra.
Canales portacables de rozadoras de tajo largo y transportadores de frente que requieren apantallamiento por fase y piloto de supervisión de tierra.
Servicio principal — arrastre detrás de minadores continuos, empernadoras de techo y máquinas cargadoras.
Los perfiles planos y redondos se bobinan limpiamente en los tambores de arrollamiento de carros lanzadera y cargadoras subterráneas.
La cubierta extrapesada de CPE/PCP resiste el agua ácida de mina, el aceite hidráulico y la abrasión en suelos de carbón.
Diseñado para arrastre horizontal en frentes y bobinado en carros lanzadera, no para suspensión en pozos profundos.
Utilice alimentador minero Type MP-GCConstrucción

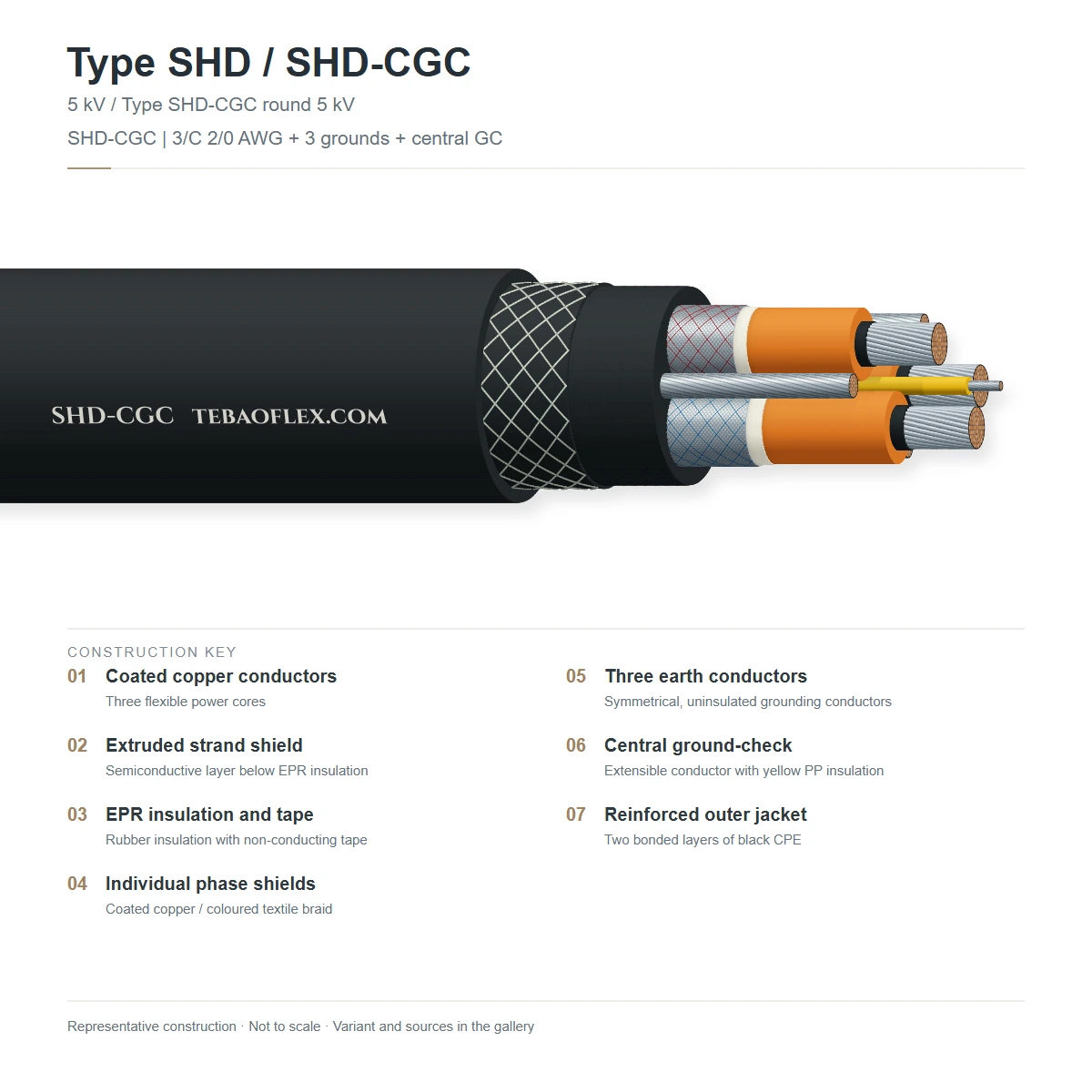

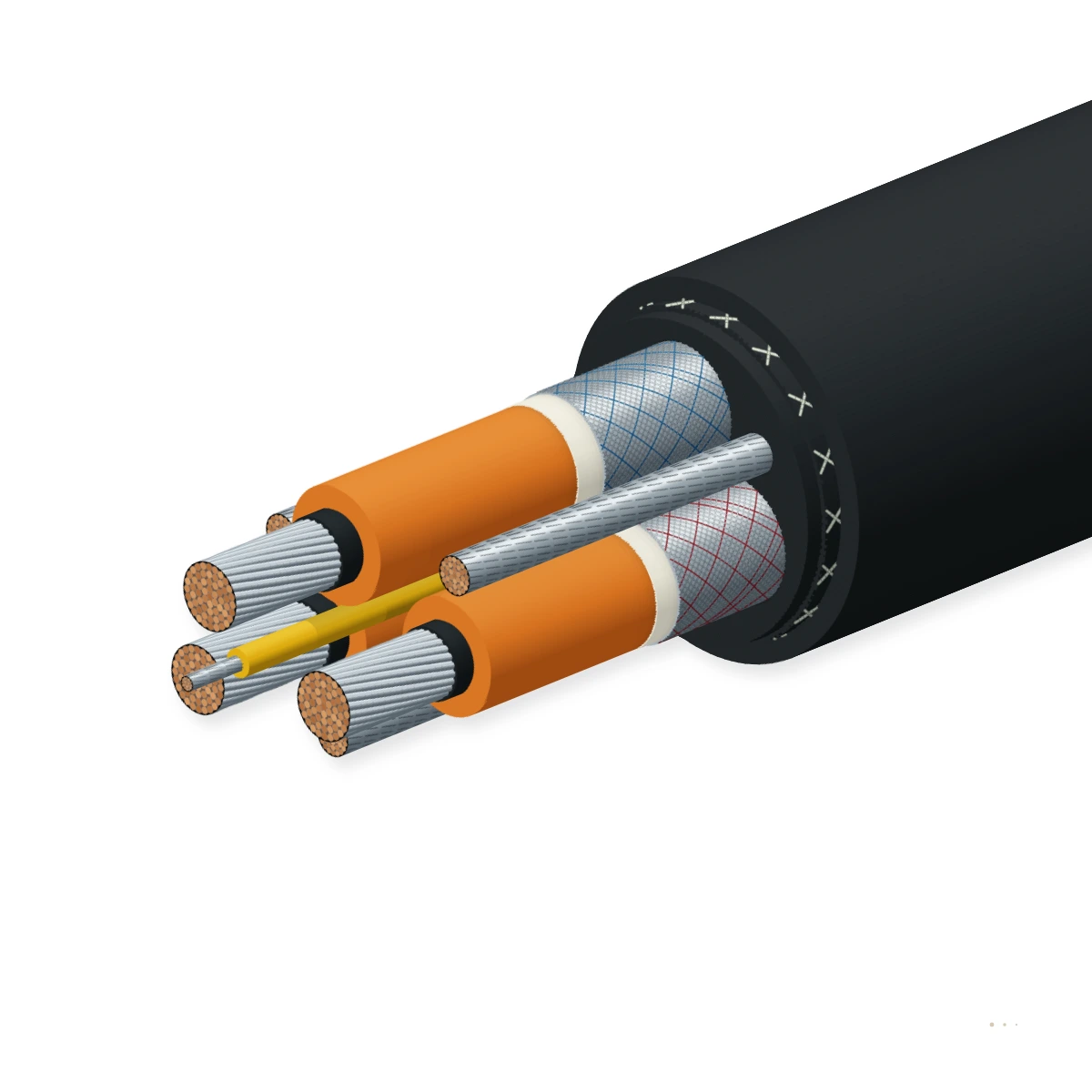

En Tipo SHD-CGC (2 kV & 5 kV), tres aislados con EPR conductores de fase (cada con un semiconductor cordón pantalla y de cobre estañado + codificados por colores trenza de nailon pantalla) se cableados alrededor de un central 16 AWG amarillo aislado con polipropileno conductor de supervisión de tierra, con tres desnudo cobre estañado conductores de puesta a tierra en el intersticios exteriores y integral resistente a la torsión relleno bajo un reforzado vulcanizado en molde CPE cubierta. En Tipo SHD Plano 3C (2 kV), tres apantallado conductores de fase se disponen en paralelo con dos 3 AWG conductores de puesta a tierra entre ellos.
| # | Capa | Material y referencia |
|---|---|---|
| 1 | Conductores de fase (3) | Flexible cableado en cordón cobre estañado recocido (ASTM B172 / B33)2/0 AWG a 350 kcmil (4 AWG–350 kcmil serie) |
| 2 | Pantalla de cuerda | Extruido semiconductor termoestable capa / cinta sobre conductor de faseControl de esfuerzo eléctrico |
| 3 | Aislamiento primario | 90 °C caucho de etileno-propileno (EPR) — 80–95 mil (2 kV) o 110–120 mil (5 kV)ICEA S-75-381 Parte 3 |
| 4 | Pantalla de aislamiento | Cobre estañado y codificados por colores nailon/textil compuesto trenza sobre cada conductor de fasePantalla metálica individual de fase |
| 5 | Supervisión de tierra central (SHD-CGC) | 16 AWG cobre estañado flexible con de alta resistencia amarillo polipropileno aislamiento en cable centro30 CFR § 75.804(un) |
| 6 | Conductores de puesta a tierra | Tres sin aislamiento cobre estañado tierras en intersticios exteriores (SHD-CGC) o dos tierras entre plano conductores de fase (SHD Plano)5 a 1 AWG (SHD-CGC) · 3 AWG (SHD Plano 2/0) |
| 7 | Relleno integral y cinta separadora | Puro integral elastomérico relleno para torsión resistencia más no conductora cinta separadoraAntitorsión cableados conductor |
| 8 | Cubierta exterior | Reforzado vulcanizado en molde de servicio pesado extremo negro termoestable CPE (205–265 mil) o neoprenoP- 7K-184-MSHA / P- 184-MSHA · PA DEP |
2/0 AWG a 350 kcmil (80–95 mil EPR, 205–250 mil CPE) — tajo largo rozadoras & minadores continuos
2/0 AWG a 350 kcmil (110–120 mil EPR, 220–265 mil CPE) — de media tensión tajo largo frentes
2/0 AWG + 2×3 AWG tierras (1.205 × 2.970 en / 30.6 × 75.4 mm) — plano apantallado para minador continuo cable
Datos técnicos
Dimensiones
Cambie entre las tablas Tipo SHD-CGC (supervisión de tierra central, 2 kV y 5 kV) y Tipo SHD plano 3C (2 kV).
| Tipo · calibre | Hilos de fase | Tierras (3) AWG (hilos) | Piloto GC central | Aislamiento mils | Aislamiento mm | Cubierta mils | Ø ext. nominal in | Ø ext. nominal mm | Peso ≈ lb/kft | Masa ≈ kg/km | Capacidad de corriente A (90 °C) | Consulta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo SHD-CGC · 2,000 V (3 fases apantalladas + 3 tierras + GC central 16 AWG) | ||||||||||||
| SHD-CGC 2 kV · 3 × 4 AWG | 259 | 3 × 8 AWG (133) | 16 AWG (PP) | 70 | 1.78 | 185 | 1.62 | 41.1 | 1,850 | 2,753 | 122 | |
| SHD-CGC 2 kV · 3 × 2 AWG | 259 | 3 × 7 AWG (133) | 16 AWG (PP) | 70 | 1.78 | 195 | 1.78 | 45.2 | 2,360 | 3,512 | 159 | |
| SHD-CGC 2 kV · 3 × 1 AWG | 259 | 3 × 6 AWG (133) | 16 AWG (PP) | 80 | 2.03 | 200 | 1.91 | 48.5 | 2,790 | 4,152 | 184 | |
| SHD-CGC 2 kV · 3 × 1/0 AWG | 266 | 3 × 5 AWG (133) | 16 AWG (PP) | 80 | 2.03 | 205 | 2.00 | 50.8 | 3,120 | 4,643 | 211 | |
| SHD-CGC 2 kV · 3 × 2/0 AWG | 323 | 3 × 5 AWG (133) | 16 AWG (PP) | 80 | 2.03 | 205 | 2.09 | 53.1 | 3,400 | 5,059 | 243 | |
| SHD-CGC 2 kV · 3 × 3/0 AWG | 418 | 3 × 4 AWG (259) | 16 AWG (PP) | 80 | 2.03 | 205 | 2.21 | 56.1 | 3,934 | 5,855 | 279 | |
| SHD-CGC 2 kV · 3 × 4/0 AWG | 532 | 3 × 3 AWG (259) | 16 AWG (PP) | 80 | 2.03 | 220 | 2.36 | 59.9 | 4,860 | 7,231 | 321 | |
| SHD-CGC 2 kV · 3 × 250 kcmil | 627 | 3 × 2 AWG (259) | 16 AWG (PP) | 95 | 2.41 | 235 | 2.58 | 65.5 | 5,780 | 8,602 | 355 | |
| SHD-CGC 2 kV · 3 × 350 kcmil | 888 | 3 × 1 AWG (259) | 16 AWG (PP) | 95 | 2.41 | 250 | 2.81 | 71.4 | 7,400 | 11,012 | 435 | |
| Tipo SHD-CGC · 5,000 V (3 fases apantalladas + 3 tierras + GC central 16 AWG) | ||||||||||||
| SHD-CGC 5 kV · 3 × 1/0 AWG | 266 | 3 × 5 AWG (133) | 16 AWG (PP) | 110 | 2.79 | 220 | 2.11 | 53.6 | 3,390 | 5,045 | 211 | |
| SHD-CGC 5 kV · 3 × 2/0 AWG | 323 | 3 × 5 AWG (133) | 16 AWG (PP) | 110 | 2.79 | 220 | 2.20 | 55.9 | 3,716 | 5,529 | 243 | |
| SHD-CGC 5 kV · 3 × 3/0 AWG | 418 | 3 × 4 AWG (259) | 16 AWG (PP) | 110 | 2.79 | 235 | 2.36 | 59.9 | 4,130 | 6,146 | 279 | |
| SHD-CGC 5 kV · 3 × 4/0 AWG | 532 | 3 × 3 AWG (259) | 16 AWG (PP) | 110 | 2.79 | 235 | 2.50 | 63.5 | 5,190 | 7,723 | 321 | |
| SHD-CGC 5 kV · 3 × 250 kcmil | 627 | 3 × 2 AWG (259) | 16 AWG (PP) | 120 | 3.05 | 250 | 2.72 | 69.1 | 6,120 | 9,108 | 355 | |
| SHD-CGC 5 kV · 3 × 350 kcmil | 888 | 3 × 1 AWG (259) | 16 AWG (PP) | 120 | 3.05 | 265 | 2.95 | 74.9 | 7,571 | 11,265 | 435 | |
| Tipo · calibre | Hilos (potencia / tierra) | Aislamiento in | Aislamiento mm | Al. × An. in | Al. × An. mm | Peso ≈ lb/kft | Masa ≈ kg/km | Capacidad de corriente A (90 °C) |
|---|---|---|---|---|---|---|---|---|
| Type SHD Flat · 3 × 4 AWG + 2×8 G | 259 / 133 | 0.070 | 1.78 | 0.940 × 2.250 | 23.9 × 57.2 | 1,750 | 2,604 | 122 |
| Type SHD Flat · 3 × 2 AWG + 2×6 G | 259 / 133 | 0.070 | 1.78 | 1.030 × 2.520 | 26.2 × 64.0 | 2,280 | 3,393 | 159 |
| Type SHD Flat · 3 × 1 AWG + 2×5 G | 259 / 133 | 0.080 | 2.03 | 1.120 × 2.750 | 28.4 × 69.9 | 2,760 | 4,107 | 184 |
| Type SHD Flat · 3 × 1/0 AWG + 2×4 G | 266 / 259 | 0.080 | 2.03 | 1.160 × 2.860 | 29.5 × 72.6 | 3,180 | 4,732 | 211 |
| Type SHD Flat · 3 × 2/0 AWG + 2×3 G | 329 (7×47) / 204 (6×34) | 0.080 | 2.03 | 1.205 × 2.970 | 30.6 × 75.4 | 3,600 | 5,357 | 243 |
| Type SHD Flat · 3 × 3/0 AWG + 2×2 G | 418 / 259 | 0.080 | 2.03 | 1.300 × 3.210 | 33.0 × 81.5 | 4,190 | 6,235 | 279 |
| Type SHD Flat · 3 × 4/0 AWG + 2×1 G | 532 / 259 | 0.080 | 2.03 | 1.410 × 3.500 | 35.8 × 88.9 | 4,950 | 7,366 | 321 |
Comprobación del tambor
Una primera comprobación con valores de catálogo. Ingeniería confirma la geometría del tambor, aceleración y tracción en su oferta.
Calidad y homologaciones
Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.
| Ensayos e inspección | Valor de ensayo / referencia | Frecuencia |
|---|---|---|
| Ensayos de rutina | ||
| Ensayo de chispa en línea y continuidad de conductor/pantalla | Ensayo de chispa al 100 % en el aislamiento de fase de EPR y en el piloto central GC de polipropileno antes del cableado | Cada conductor aislado |
| Ensayo dieléctrico de alta tensión AC y de resistencia de la pantalla | Ensayo de rigidez AC entre fase y pantalla/tierra y resistencia DC de conductor/tierra/piloto según ICEA S-75-381 | Cada longitud de expedición |
| Ensayos por muestreo | ||
| Ensayo de resistencia a la llama MSHA y Pennsylvania DEP | Ensayo de combustión autoextinguible según MSHA 30 CFR Part 7 (P-184-MSHA / P-7K-184-MSHA) y PA DEP | Lote de producción |
| Diámetro por láser, perfil y concentricidad de pared de la cubierta | Verificación biaxial de tolerancias de OD nominal (+8 % / −5 %) o dimensiones planas H × W (±0.050 / ±0.080 in) | Cada bobina |
