DIN VDE 0250-812 / 813 minería cables de arrastreDIN VDE 0250-813 Basis3.6/6 kV (Umax 7.2 kV)Weatherproof (W) · 3GI3 EPR

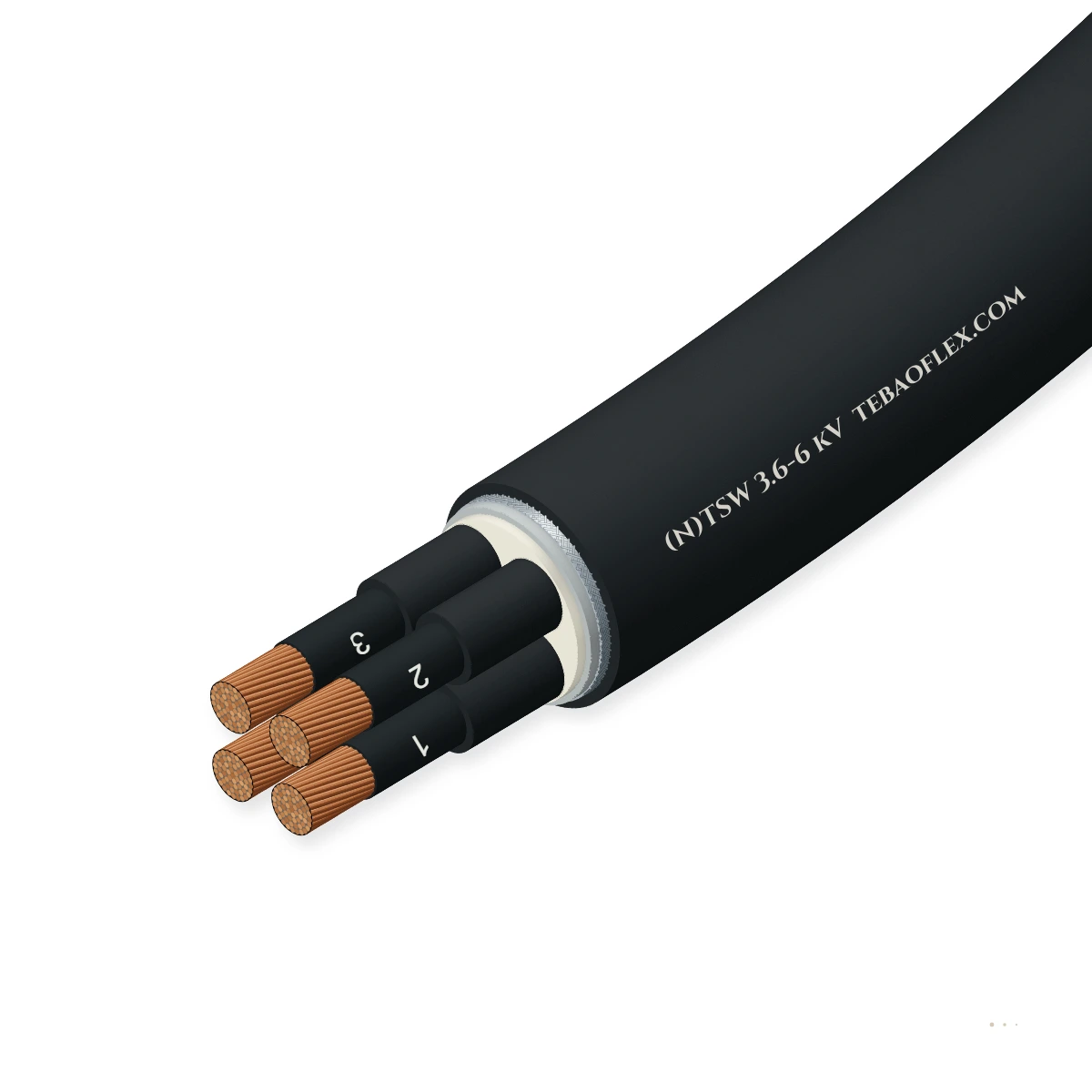

(N)TSW 3.6-6 kV De media tensión Caucho Cable de arrastreDIN VDE 0250-813 3.6/6 kV resistente a la intemperie (W) De media tensión caucho de arrastre potencia cable

DIN VDE 0250-813 3.6/6 kV resistente a la intemperie (W) De media tensión caucho de arrastre potencia cable

Ozono, UV y humedad
Resistente al aceite
Retardante de llama
Resistente al agua
Designación de pedido
(N)TSW 3×50+3×25/3E 3.6/6 kV
Ø ext. ≈
45.5 mm
Cobre peso
1,680 kg/km
Total peso ≈
3,090 kg/km
Min. curvatura R (fijo)
273 mm
Todas las medidas (8)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Tensión nominal
3.6/6 kV
Umax 7.2 kV AC trifásico
Construcción
3 Fase + 3E
Simétrico conductor de tierra intersticial dividido
Control de campo
Semiconductor Capas
Interior & exterior semiconductor esfuerzo grading
Aislamiento
3GI3 MV EPR
+90 °C resistente al ozono EPR
Cubierta exterior
5GM3/5GM5 (W)
Intemperie, UV & resistente al aceite PCP
Radio mínimo de curvatura
6×D / 10×D
Fijo 6×D · de arrastre 10×D

Valores típicos para este tipo de cable, basados en DIN VDE 0250-813 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es (N)TSW 3.6-6 kV adecuado para su máquina?

(N)TSW 3.6-6 kV está un resistente a la intemperie (W = wetterfest) 3.6/6 kV (Umax 7.2 kV) De media tensión caucho de arrastre potencia cable basado en DIN VDE 0250-813, featuring Class 5 conductores de cobre estañado, 3GI3 EPR aislamiento con semiconductor Control de esfuerzo eléctrico, dividido

Arrastre y remolque

Adecuado

Weatherproof policloropreno cubierta endures tierra dragging en cantera benches y gravel beds.

Inmersión y zonas húmedas

Adecuado

Widely deployed en flotante pontoon transportadores y húmedo gravel-mina a cielo abierto suction dragas.

Instalación fija

Adecuado

Ideal para exterior MV transformador skids, temporary obra subestaciones, y motor alimentadores.

Tambor monoespiral motorizado

Con condiciones

Suitable para manual o lento festón/take-hasta lazos; para de alta velocidad enrollado uso NTSCGEWÖU .

NTSCGEWÖU 3.6/6 kV

Galería minera y suspensión en hastiales

Con condiciones

Para subterráneo carbón frentes que requieren metálico pantallas de fase especifique NTSKCGECWÖU .

NTSKCGECWÖU 3.6/6 kV
Máquinas habitualesSuperficie quarries & gravel pitsFlotante sand & mineral dragasAbierto-cast móvil subestacionesPesado construcción & túnel portals

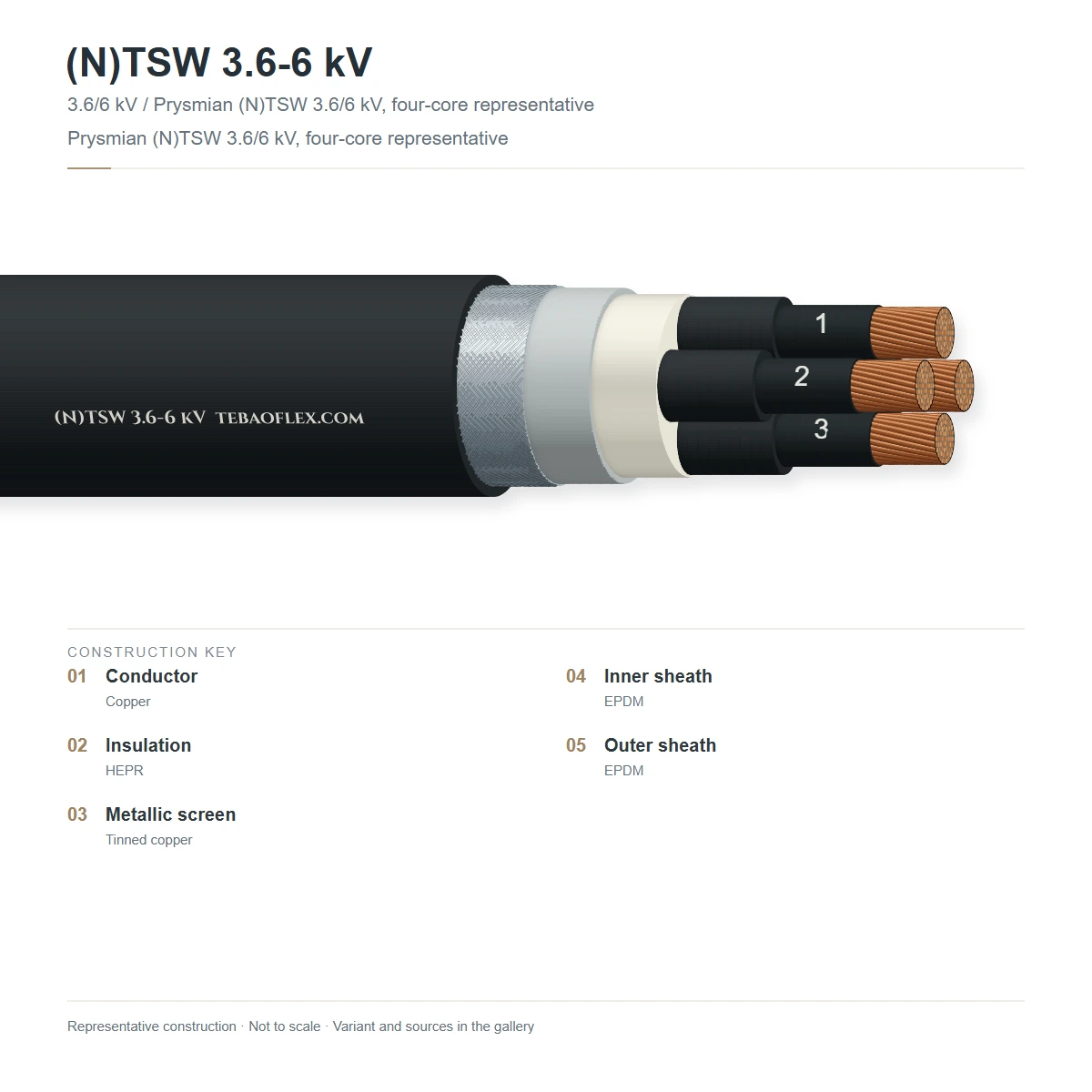

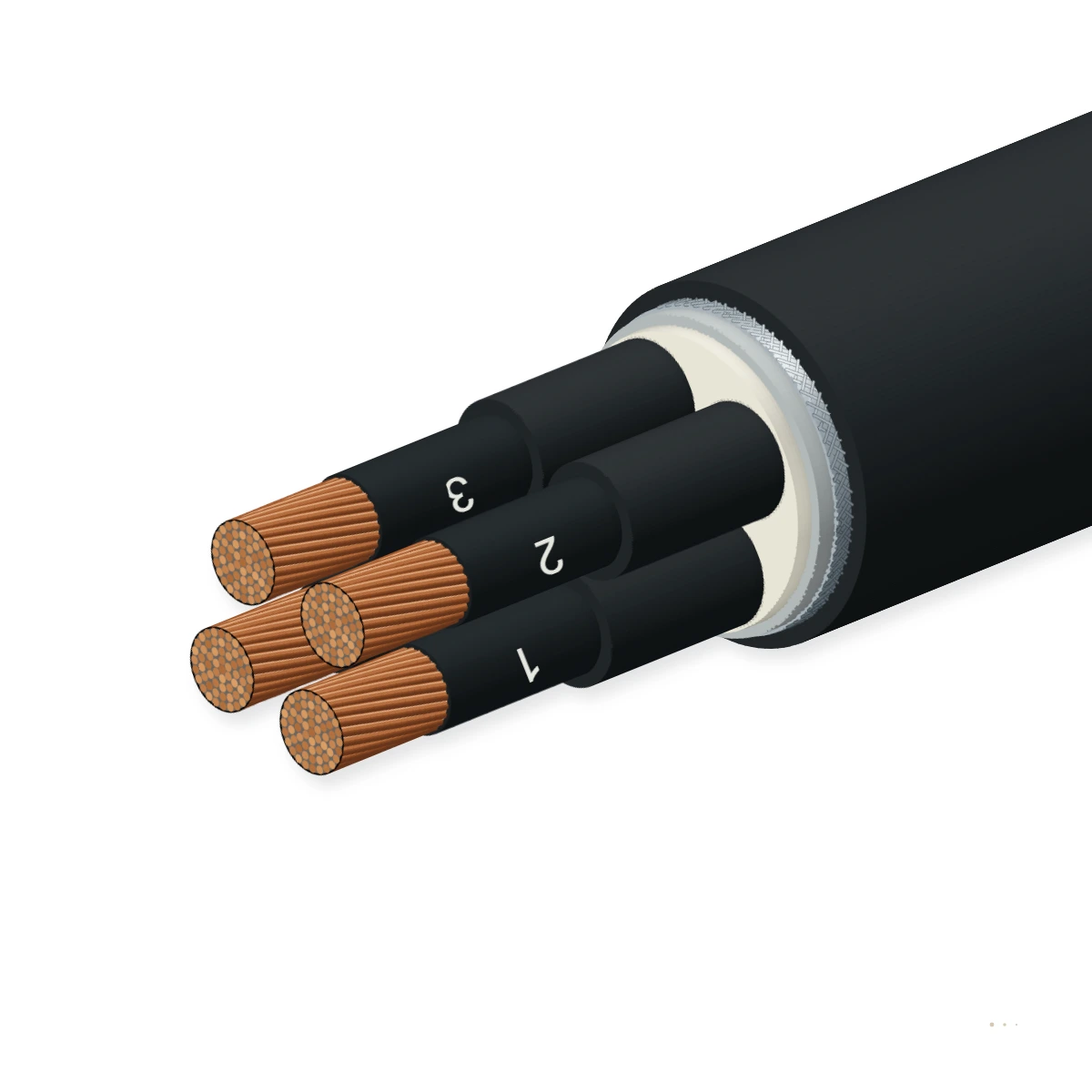

Construcción

Capa por capa

Tres Class 5 cobre estañado Conductores de fase con interior/exterior semiconductor campo grading y 3GI3 EPR aislamiento, tres simétrico

123456
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Fase & dividido conductores de tierraFinamente cobre estañado trenzado, Class 5 según DIN EN 60228DIN EN 60228 Class 5
2Interior & exterior campo gradingVulcanizado semiconductor elastomérico de control de esfuerzo eléctrico capasDIN VDE 0250-813
3MV EPR aislamiento (3GI3)Reticulado caucho de etileno-propileno compuesto 3GI3 (3.6/6 kV)DIN VDE 0207-20
4Simétrico 3+3E cableado3 Conductores de fase dispuestos hasta con 3 dividido conductores de tierra en el intersticios exterioresDIN VDE 0250-813
5Cubierta interiorExtruido a presión elastómero Asiento interior compuesto GM1bDIN VDE 0250-813
6Weatherproof cubierta exterior (W)De servicio pesado intemperie-, UV -, ozono- y resistente al aceite policloropreno 5GM3 / 5GM5DIN VDE 0207-21

(N)TSW 3×(16–185) + 3×E

3 Conductores de fase + 3 simétrico dividido Conductores de tierra de protección para 3.6/6 kV cantera & draga servicio.

(N)TSW 3×(25–150) sin PE

de 3 conductores 3.6/6 kV alimentador configuration para ungrounded IT cantera distribución.

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en DIN VDE 0250-813. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal U0/U
3.6/6 kV (Umax 7.2 kV)
AC de rutina ensayo tensión
11 kV rms / 5 min
Máx.. operating DC tensión
5.4/9 kV DC
Aislamiento resistencia @ 20 °C
≥ 500 MΩ·km

Térmicos

Máx.. conductor operating temp..
+90 °C
Temperatura máxima de cortocircuito
+250 °C (5 s)
Ambient temperatura (de arrastre)
-25 °C a +60 °C
Ambient temperatura (fijo)
-40 °C a +80 °C

Mecánicos

Máx.. carga de tracción en cobre
15 N/mm²
Radio mínimo de curvatura (fijo
6 × D fijo · 10 × D de arrastre
Torsional & impacto resiliencia
Compacto sin armadura caucho construcción para

Resistencia

Resistencia a la intemperie, UV y ozono
DIN EN 60811-403 wetterfest (W) exterior nominal
Aceite & grease resistencia
DIN EN 60811-404 policloropreno cubierta
Retardancia de la llama
DIN EN 60332-1-2 auto-extinguishing

Normas de referencia

Primario especificación
DIN VDE 0250-813 ((N)TSW diseño)
Norma del conductor
DIN EN 60228 Class 5 cobre estañado
Compuesto estándar
DIN VDE 0207-20 (3GI3) & 0207-21 (5GM3/5GM5)

Identificación

Conductor codificación
Numerados Conductores de fase 1, 2, 3 + verde/amarillo
Color de la cubierta exterior
Negro o Rojo resistente a la intemperie

Dimensiones

8 estándar configuraciones ((N)TSW 3.6-6 kV)

Nominal dimensions, cobre weights y eléctrico parameters para (N)TSW 3.6-6 kV según DIN VDE 0250-813 .

Dimensiones y pesos
Designación de pedidoConfiguraciónFase tamaño mm²Ø ext. ≈
mm		Cobre
kg/km		Peso ≈
kg/km		Min. curvatura R
fijo mm		Consulta
Estándar (N)TSW 3.6-6 kV configuraciones
(N)TSW 3×16+3×16/3E 3.6/6 kV3×16 + 3×16/3E (3.6/6 kV)1634.56201,620207
(N)TSW 3×25+3×16/3E 3.6/6 kV3×25 + 3×16/3E (3.6/6 kV)2538.08802,010228
(N)TSW 3×35+3×16/3E 3.6/6 kV3×35 + 3×16/3E (3.6/6 kV)3541.21,1702,430247
(N)TSW 3×50+3×25/3E 3.6/6 kV3×50 + 3×25/3E (3.6/6 kV)5045.51,6803,090273
(N)TSW 3×70+3×35/3E 3.6/6 kV3×70 + 3×35/3E (3.6/6 kV)7050.22,3603,940301
(N)TSW 3×95+3×50/3E 3.6/6 kV3×95 + 3×50/3E (3.6/6 kV)9555.63,2605,040334
(N)TSW 3×120+3×70/3E 3.6/6 kV3×120 + 3×70/3E (3.6/6 kV)12060.24,1806,120361
(N)TSW 3×150+3×70/3E 3.6/6 kV3×150 + 3×70/3E (3.6/6 kV)15064.85,0407,190389
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Exterior diameters y weights se nominal factory values subject a ±5 % manufacturing tolerance según DIN VDE 0250-813 .

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
11 kV AC tensión withstand11 kV rms / 5 min según DIN VDE 0250-813100 % de tambores
Resistencia CC del conductorComplies con DIN EN 60228 Class 5 a 20 °C100 % de tambores
Ensayos por muestreo
Ozono & intemperie ageing ensayoDIN EN 60811-403 ozono resistencia sin crackingPor lote de producción
Resistencia a la llama y al aceiteDIN EN 60332-1-2 & EN 60811-404Homologación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

DIN VDE 0250-813 BasisDIN EN 60332-1-2EN 10204 3.1

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX (N)TSW 3.6/6 kV VDE 0250-813 CE
Forma de suministro
Fumigated export wooden tambores
Estándar tambor pasos
300 m · 500 m · 1000 m (o a medida corte
Pedido mínimo
100 m (stock tamaños) · 300 m (a medida construcción)
Plazo de entrega
3–5 weeks ex-trabaja
Incoterms
EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDF(N)TSW 3.6-6 kV Medium-Voltage Rubber Trailing Cable – ficha técnica (inglés)8 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación (N)TSW 3.6-6 kV (Excel, inglés)Las 8 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
