potencia connection cable serieDIN VDE 0276-604 N2XH0.6/1 kV XLPE + HM4 LSZHEN 50575 CPR Cca / B2ca

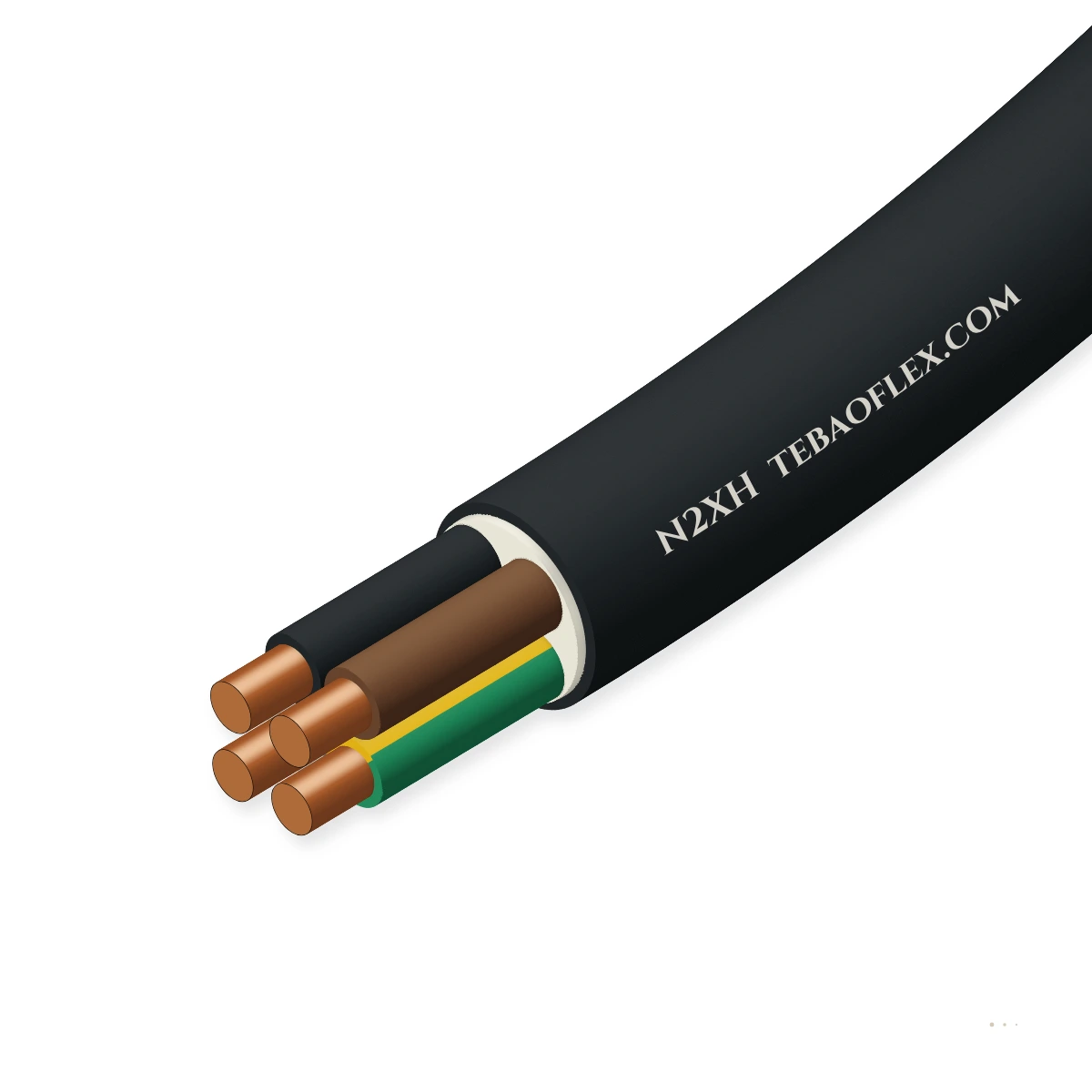

N2XH LSZH Potencia CableDIN VDE 0276-604 0.6/1 kV XLPE -aislado LSZH libre de halógenos fijo potencia cable

DIN VDE 0276-604 0.6/1 kV XLPE -aislado LSZH libre de halógenos fijo potencia cable

IEC 60332-3-24 Cat. C LSZH

DIN VDE 0276-604

UV -Estable Negro HM4 Cubierta

Libre de halógenos Acid Gas

N2XH tamaño

Designación de pedido: N2XH-J 5×16 RM
Ø ext. ≈: 21.4 mm
Peso ≈: 985 kg/km
Conductor DC R: 1.1500 Ω/km
Capacidad de corriente (air 30°C): 94 A

Todas las medidas (6)

Solicitar presupuesto Ficha técnica WhatsApp

Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor

Estándar: VDE 0276-604
Tensión nominal: 0.6/1 kV
Configuraciones: 1C a 5C (-J/-O)
Insul. / Cubierta: 2XI1 XLPE / HM4
CPR incendio clase: Cca- s1,d1,a1
Temperatura: -30 a +90 °C

Valores típicos para este tipo de cable, basados en DIN VDE 0276-604 / HD 604 S1 / IEC 60502-1 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es N2XH adecuado para su máquina?

N2XH Baja emisión de humos Libre de halógenos Potencia Cable (0.6/1 kV) fabricado según DIN VDE 0276-604, HD 604 S1 y IEC 60502-1 con Class 1/2 conductores de cobre desnudo (1×16 a 1×500 mm² & 3×1.5 a 5×240 mm²), 90 °C 2XI1 XLPE aislamiento, libre de halógenos.

Instalación fija

Adecuado

Installed en indoor cable bandejas portacables, risers, masonry walls, concrete conductos y seco/húmedo building shafts.

Pórtico de tuneladora TBM y avance

Adecuado

Passes IEC 60332-3-24 en haz llama, IEC 61034-2 > 60 % ligero transmittance y IEC 60754-2 bajo acidity para tunnels y evacuación routes.

Cableado de celdas y armarios de control

Adecuado

+90 °C XLPE aislamiento proporciona ~15–20 % mayor continuo capacidad de corriente que +70 °C NYY PVC cables de iguales tamaño.

Inmersión y zonas húmedas

Con condiciones

UV -resistente Negro HM4 cubierta permite exterior bandeja installation en conducto; no para uninhibited directo burial en waterlogged soil.

Máquinas habitualesHyperscale Datos Centres & Server HallsHospitals, Airports & Alto-Rise Commercial BuildingsSubterráneo Metro Stations & Road TunnelsPharmaceutical, Food & Cleanroom ManufacturingPotencia Stations & Aparamenta Rising Mains

Construcción

Capa por capa

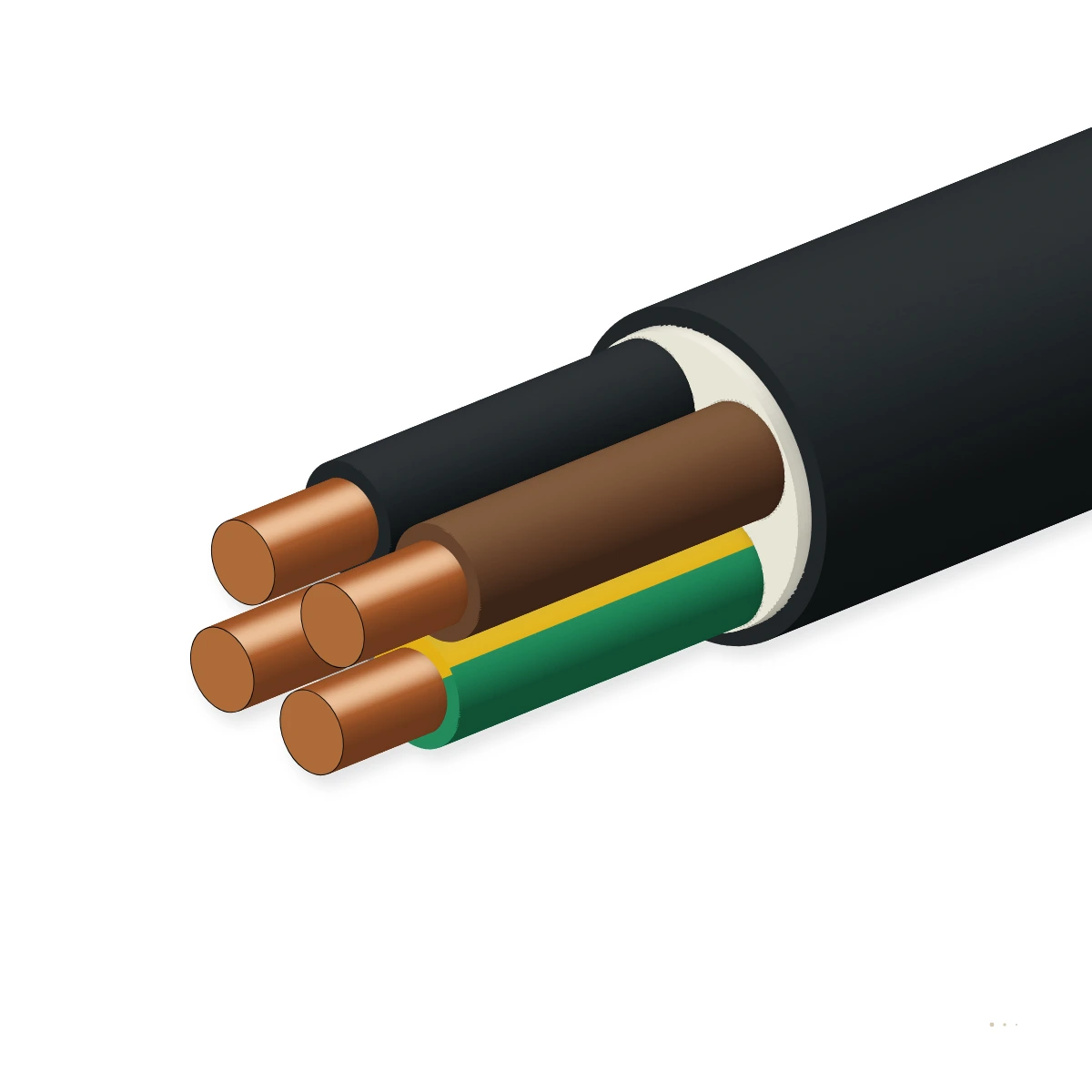

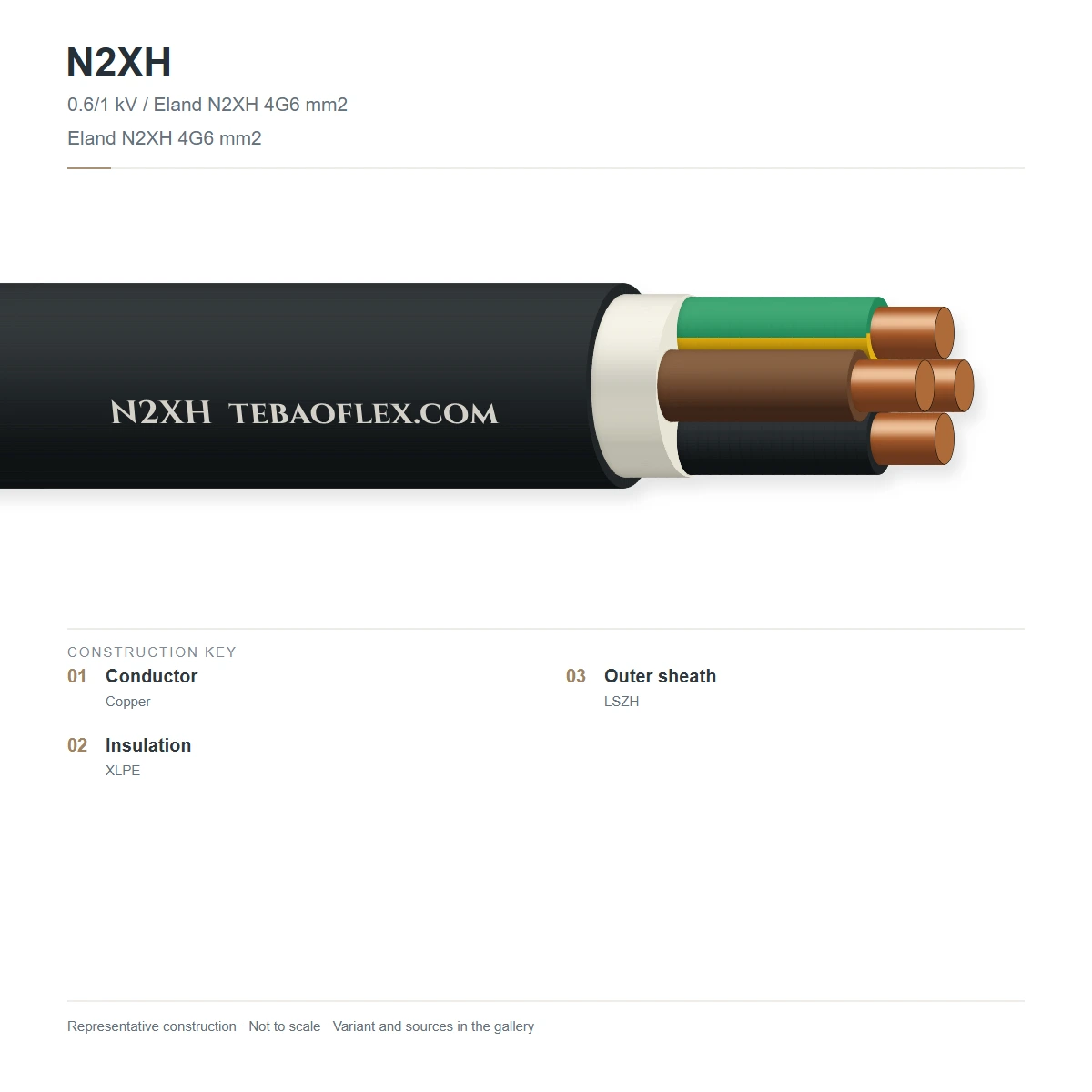

N2XH-J / N2XH-O showing desnudo recocido conductores de cobre (RE/RM/SM), 90 °C polietileno reticulado (2XI1 XLPE) Aislamiento de conductor, libre de halógenos retardante de la llama interior rellenando compuesto, y negro termoplástico poliolefina LSZH (HM4) cubierta exterior.

Esquema sin escala — generado a partir de los datos de capas

#	Capa	Material y referencia
1	Desnudo recocido conductor de cobre (RE / RM / SM)	Sólido Class 1 ('RE', 1.5–16 mm²) o cableado Class 2 ('RM' circular / 'SM' sector, 16–500 mm²) cobre desnudo según IEC 60228Bajo-loss fijo building & industrial alimentador conductor
2	2XI1 Polietileno reticulado (XLPE) aislamiento	90 °C termoestable XLPE compuesto Type 2XI1 según HD 604 S1, codificados por colores según HD 308 S2Alto dieléctrico resistencia & +250 °C cortocircuito capability
3	Libre de halógenos retardante de la llama interior rellenando compuesto	Unvulcanized mineral-relleno libre de halógenos elastomérico Asiento interior rellenando intersticios de los conductoresEvita chimney effect durante vertical bandeja fires
4	HM4 Baja emisión de humos Libre de halógenos (LSZH) cubierta exterior	Termoplástico libre de halógenos poliolefina compuesto Type HM4 (Negro, UV -estabilizado)Libre de halógenos (< 0.5 % HCl), conductividad < 2.5 µS/mm, pH > 4.3

N2XH-O (1 × 16 a 1 × 500 mm² Unipolar)

Unipolar 0.6/1 kV XLPE/LSZH alimentador cable sin verde/amarillo conductor para en paralelo trefoil bus alimentadores

N2XH-J (3G1.5 a 5G240 mm² Multipolar)

3-, 4- y de 5 conductores 0.6/1 kV XLPE/LSZH distribución cable con verde/amarillo de protección conductor de tierra ('-J')

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en DIN VDE 0276-604 / HD 604 S1 / IEC 60502-1. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal (Uo/U): 0.6 / 1 kV AC (máx.. 1.2 kV AC / 1.8 kV DC)
AC de rutina ensayo tensión: 4,000 V AC rms para 5 minutes
Máx.. DC resistencia @ 20 °C: 1.15 Ω/km (16) · 0.387 Ω/km (50) · 0.193 Ω/km (95) · 0.0754 Ω/km (240)
Volume resistivity @ 90 °C: ≥ 10¹² Ω·cm (2XI1 XLPE dieléctrico)

Térmicos

Temp. continua del conductor: +90 °C (vs +70 °C para PVC NYY)
Temperatura de cortocircuito: +250 °C (máx. 5 s)
Rango de temperatura ambiente: -30 °C a +70 °C (fijo) · -5 °C a +50 °C (laying)

Mecánicos

Radio mínimo de curvatura: 15 × OD (unipolar N2XH-O) · 12 × OD (multipolar N2XH-J)
Tensión máxima de tracción: 50 N / mm² de total conductor de cobre sección transversal
Impacto & abrasión: Alto-density HM4 poliolefina cubierta resists bandeja tracción daños

Resistencia

En haz llama propagation: IEC 60332-3-24 Cat. C & EN 50575 CPR Cca- s1,d1,a1 (B2ca opt)
Corrosive gas & acidity: IEC 60754-1/2: pH ≥ 4.3, conductividad ≤ 2.5 µS/mm
Humo density: IEC 61034-2: ligero transmittance ≥ 60 %

Normas de referencia

Normas de diseño: DIN VDE 0276-604 · HD 604 S1 · IEC 60502-1
Conductor color estándar: HD 308 S2 / DIN VDE 0293-308
RoHS, REACH & CE: EU CPR 305/2011 DoP, 2011/65/EU RoHS 2 & REACH

Identificación

VDE código breakdown: N=VDE estándar · 2X=XLPE · H=Libre de halógenos HM4 · -J=con GNYE · -O=sin GNYE
Colores de conductores (de 5 conductores -J): Verde/Amarillo, Azul, Marrón, Negro, Gris (HD 308 S2)
Partida arancelaria (HS): 8544.4993

Dimensiones

6 representative N2XH-O (1C) & N2XH-J (5C) 0.6/1 kV configuraciones

Dimensions, peso, DC resistencia y libre-air capacidad de corriente (30 °C ambient según DIN VDE 0298-4).

Dimensions, peso & air capacidad de corriente
VDE designation	Conductores & cableado	Ø ext. ≈ mm	Peso ≈ kg/km	Máx.. DC R Ω/km	Aire 30°C A
Unipolar N2XH-O
N2XH-O 1×95 RM	1 × 95 mm² Class 2	17.5	980	0.1930	298
N2XH-O 1×240 RM	1 × 240 mm² Class 2	25.8	2,380	0.0754	538
Cinco-Conductor N2XH-J (3P+N+PE)
N2XH-J 5×2.5 RE	5G2.5 mm² Class 1	12.2	225	7.4100	29
N2XH-J 5×16 RM	5G16 mm² Class 2	21.4	985	1.1500	94
N2XH-J 5×50 RM	5G50 mm² Class 2	33.5	2,680	0.3870	183
N2XH-J 5×95 RM	5G95 mm² Class 2	44.2	4,950	0.1930	282

Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
Para installations que requieren functional circuito integridad (FE180 / E30–E90) durante un incendio, especifique NHXH E30/E90 .

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

ConductorCuerda clase 5
Ensayo de chispa100 % en línea
CableadoConductores, tierra, rellenos
Extrusión de cubiertaInterior, trenza / pantalla, exterior
Ensayos eléctricosTensión CA, resistencia
DimensionesDE, espesor de pared
Documentos de inspección y expediciónTambor y expedición

Ensayos e inspección	Valor de ensayo / referencia	Frecuencia
Ensayos de rutina
100 % 4.0 kV AC dieléctrico, spark & DC resistencia ensayo	Cero breakdown para 5 min y DC R dentro de IEC 60228 limita	Cada fabricado tambor longitud
Ensayos por muestreo
IEC 60754-2 acid gas pH/conductividad & IEC 61034-2 humo density	pH ≥ 4.3, conductividad ≤ 2.5 µS/mm, ligero transmittance ≥ 60 %	Por lote de producción
EN 50399 / IEC 60332-3-24 vertical bandeja incendio & calor release ensayo	Meets CPR Euroclass Cca- s1,d1,a1 (o B2ca-s1,d1,a1)	Notified Body CPR certification

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

DIN VDE 0276-604 & HD 604 S1EN 50575 CPR Cca / B2caIEC 60502-1 & RoHS 2

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX N2XH-J / N2XH-O 0.6/1kV VDE 0276-604 Cca- s1,d1,a1 CE

Forma de suministro: Fumigated wooden tambores o acero export enrolladores
Estándar pasos: 500 m · 1000 m (o a medida corte pasos)
Pedido mínimo: 100 m (estándar) · 500 m (a medida)
Plazo de entrega: 2–4 weeks ex-trabaja
Incoterms: EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDFN2XH LSZH Power Cable – ficha técnica (inglés)6 dimensiones · construcción, datos técnicos y homologaciones XLSXDatos de especificación N2XH (Excel, inglés)Las 6 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta

Revisión: 2026-10-20
Actualizado: 2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

Why does N2XH llevan ~15–20 % más corriente que un NYY-J PVC cable del exact mismo cobre sección transversal?

NYY-J uses termoplástico PVC aislamiento limited a +70 °C continuo conductor temperatura (+160 °C cortocircuito), whereas N2XH uses polietileno reticulado (2XI1 XLPE) nominal a +90 °C continuo (+250 °C cortocircuito). Para example, 5×16 mm² N2XH-J en air a 30 °C está nominal ~94 A vs ~80 A para 5×16 mm² NYY-J .

What está el difference entre N2XH y N2XCH?

N2XH está un no apantallado potencia cable (disponible como 3-, 4- o de 5 conductores con un aislado Verde/Amarillo PE conductor). N2XCH añade un concéntrico helicoidal cobre alambre + cobre cinta pantalla ('C') alrededor del conjunto de conductores cableados para EMC -sensibles environments o tamper-proof public installations.

CAN N2XH be buried directly en el tierra like NYY-J?

Según a DIN VDE 0276-604, termoplástico HM4 poliolefina cubiertas se designed para indoor/exterior installation en air, bandejas portacables y conduits. Subterráneo tendidos must be installed dentro de protección cerrado cable conductos/pipes Libre de standing agua; para directo soil burial sin conducto, especifique armado o PE -con cubierta N2XY / NA2XY .

What '-J' y '-O' mean en N2XH-J y N2XH-O?

'-J' indicates el cable incluye un Verde/Amarillo de protección tierra (PE) conductor (e.g. 3G, 4G, 5G). '-O' indicates el cable has sin Verde/Amarillo conductor (used en de 1 conductores en paralelo fase alimentadores o 3-wire/4-wire circuitos con un separado tierra bar).
