IEC 61788-27 20 K MgB2 DC link cableIEC 61788-27 MgB₂ (Tc = 39 K)18–25 K Gaseous Helium Cooled3 kA a 120 kA DC Transferencia Link

Modelo MgB2 Superconducting Link CableModelo 18–25 K forced-flow helium Magnesium Diboride (MgB₂) 3–120 kA DC superconducting link

Modelo 18–25 K forced-flow helium Magnesium Diboride (MgB₂) 3–120 kA DC superconducting link

Diseño de baja CEM
Pantalla CEM
Resistente al agua
Homologado
Designación de pedido
MgB2-Monopole-18kA-20K
Haz Ø
19.2 mm
Nominal DC I
18.0 kA
Operating T
20.0 K
Radio mín. curvatura
400 mm
Todas las medidas (6)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Superconductor
MgB₂ (Tc = 39 K)
Ø 0.85–1.0 mm 37-filament PIT
Temp. de servicio
18 K a 25 K
forced-flow gaseous helium (GHe)
Link corriente
3 a 120 kA DC
único sub-cable o 19-circuito
Stabilizer
OFHC Cu trenza
RRR > 100 quench shunt conductor
Aislamiento
Polyimide envoltura
1.5 kV a 20 kV DC nominal
Radio mín. curvatura
1.2 a 1.8 m
flexible corrugated cryostat

Valores típicos para este tipo de cable, basados en IEC 61788-27 / CERN HiLumi LHC WP6a / Cryogenic DC Link Estándar — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es MgB2 Superconducting Link Cable adecuado para su máquina?

De alta corriente DC superconducting transferencia line cable (MgB2 Superconducting Link Cable) built a IEC 61788-27 y CERN HiLumi LHC specifications que utilizan ex-situ Powder-en-Tubo (PIT) multifilamentary Magnesium Diboride (MgB₂, Tc = 39 K) redondo hilos en un.

Instalación fija

Adecuado

Pulled en continuo 100–500 m pre-reacted pasos hasta vertical shafts y servicio tunnels entre superficie converters y.

Inmersión y zonas húmedas

Adecuado

Cooled por bajo-density forced-flow gaseous helium (GHe a 18–25 K, 2–4 bar) o liquid hydrogen (LH₂ a 20 K).

Pórtico de tuneladora TBM y avance

Adecuado

Reemplaza puluhan tonnes de rigid agua-cooled cobre busbars en accelerator tunnels, fusion tokamak buildings y.

Máquinas habitualesParticle Accelerator En frío-Powering Enlaces (HiLumi LHC)Fusion Reactor Remote Potencia Alimentación Bus LíneasLH₂ Cooled Cryogenic Aircraft & A bordo de buques DC EnlacesVerde Aluminio Smelter & Electrolyser De alta corriente DC Buses

Construcción

Capa por capa

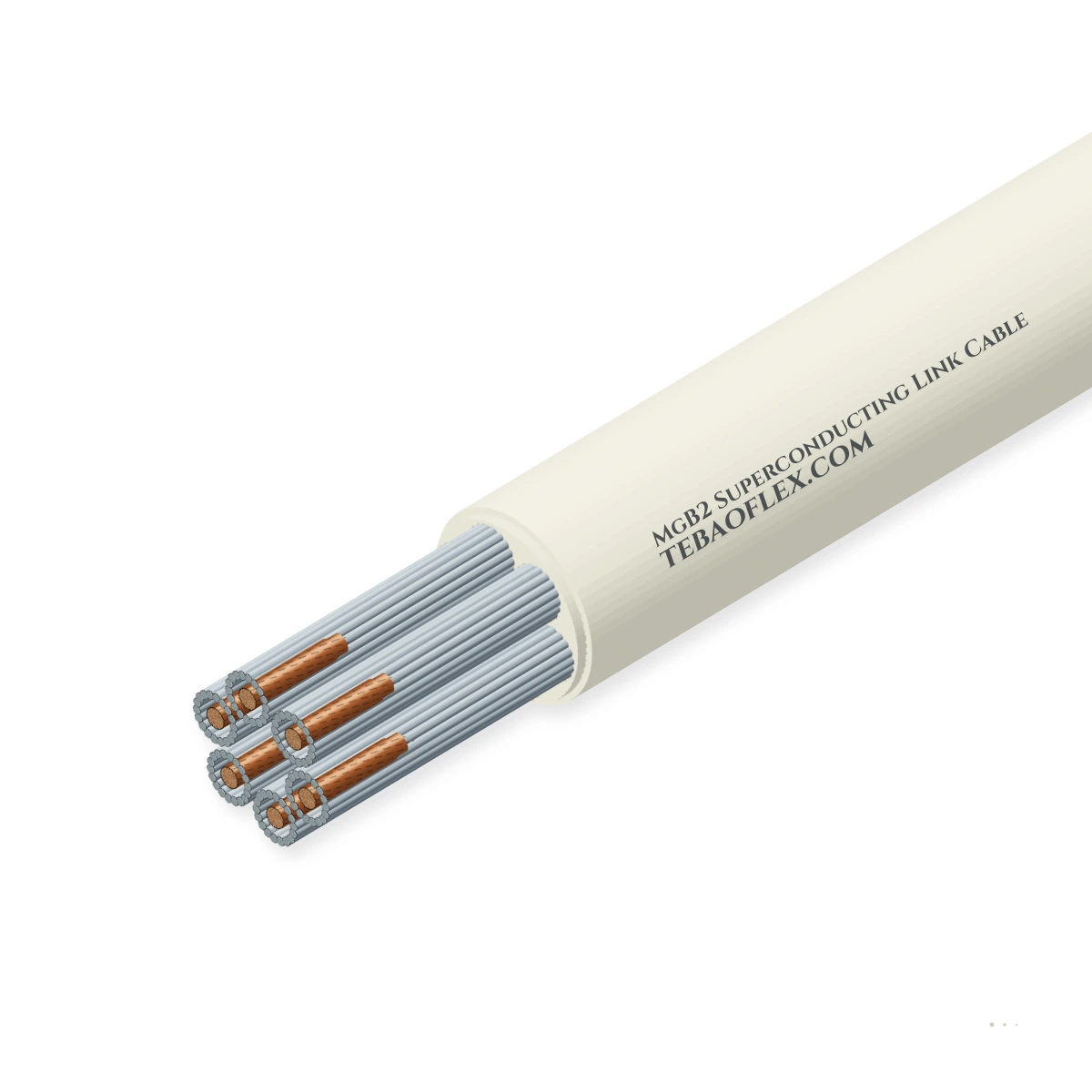

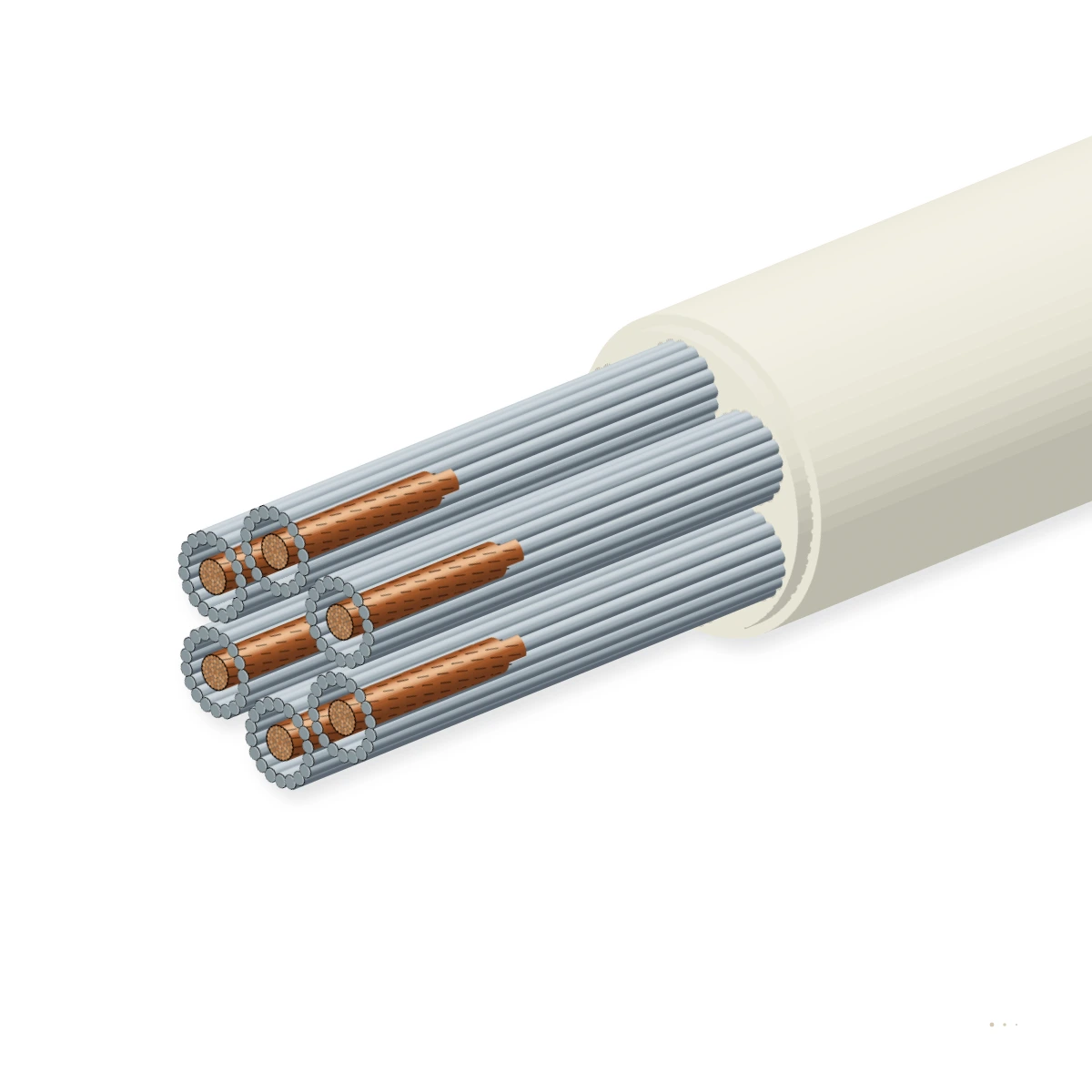

Mostrado: MgB2-Link-120kA-HiLumi multi-circuito DC transferencia haz containing 18 kA, 10 kA, 3 kA y 0.6 kA concéntrico/trenzado MgB₂ sub-cables (Ø 1.0 mm 37-filament MgB₂ en Monel/Ni matrix con estañado OFHC cobre conductor y cobre estabilización trenza), polyimide aislamiento y flexible doble-walled vacuum cryostat.

1234
Esquema sin escala — generado a partir de los datos de capas

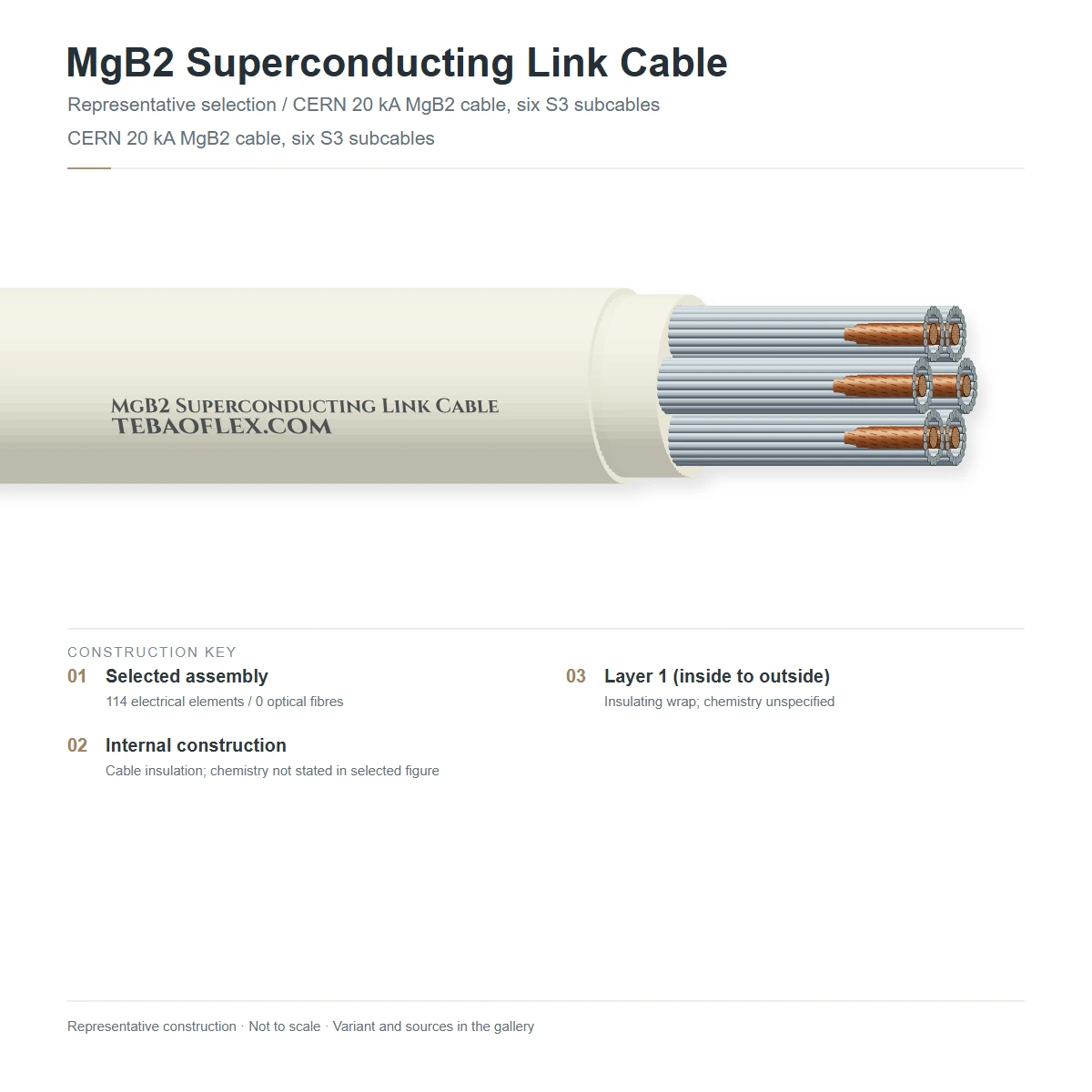

#CapaMaterial y referencia
1Helicoidal capa de ex-situ PIT MgB₂ redondo hilos6 a 24 redondo multifilamentary MgB₂ hilos (Ø 0.85–1.0 mm, 37 MgB₂ filaments en Ni/NbProporciona ≥ 500–600 A según 1 mm alambre a 20 K, 0.5–1.0 T con isotropic redondo-alambre geometría
2Central OFHC cobre stabilizer conductorCableado estañado Oxygen-Libre De alta conductividad (OFHC, RRR > 100) cobre cable portanteProporciona térmica calor capacidad y en paralelo corriente bypass durante un electroimán quench
3Exterior OFHC cobre trenza de alambre & polyimide dieléctricoTrenzado cobre estañado térmica/eléctrico shunt + solapado polyimide film & PEEK/vidrioElectrically aísla individual circuitos dentro de un compacto multi-pole haz
4Flexible corrugated AISI 316L vacuum-aislado cryostatConcéntrico interior GHe flow pipe + Multicapa superinsulation (MLI) bajo 10⁻⁶ mbar vacuumLimita static calor carga a < 1.5 W/m sobre 100–500 m transferencia tendidos

MgB₂ Unidad Sub-Cables (3 kA a 18 kA Monopole / Coaxial)

Pre-reacted redondo MgB₂ + OFHC cobre unidad cables supplied en Ø 2.5 m spools para a medida cryostats

Multi-Circuito 60–120 kA DC Link Conjunto

Completo multi-pole haz tracción hasta 19 independent DC circuitos dentro de un flexible GHe cryostat

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en IEC 61788-27 / CERN HiLumi LHC WP6a / Cryogenic DC Link Estándar. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Único-cordón critical corriente (I_c @
≥ 500 a 650 A según Ø 1.0 mm multifilamentary MgB₂ cordón
Total transferencia line DC capacidad de corriente
3 kA a 18 kA (único circuito) · hasta 120 kA total (multi-circuito haz)
Dieléctrico withstand en 20 K gaseous
3.0 a 5.0 kV DC (accelerator link) · hasta 20–50 kV DC (HVDC link)

Térmicos

Superconducting transition & operating
T_c = 39 K · Operating window 18 K a 25 K (máx.. corriente-sharing T_cs ≥ 26
Coolant medio
Forced-flow Gaseous Helium (GHe, 2–5 g/s a 0.2–0.4 MPa) o Liquid

Mecánicos

Irreversible axial a la tracción tracción limit
ε_irr ≥ 0.35 % a 0.45 % (pre-reacted Monel-con cubierta MgB₂ alambre)
Radio mínimo de curvatura (pre-reacted)
120–400 mm (sub-cable) · 1.2 a 1.8 m (completo multi-circuito cryostat)

Resistencia

Quench hotspot protección
Calculated adiabatic hotspot < 200 K durante energía extraction decay
Environmental & chemical durability
Resistente a humedad, industrial fluids y servicio ageing

Normas de referencia

Governing superconductor standards
IEC 61788-27 (Torsión paso & critical corriente de MgB₂ hilos) & CERN WP6a
Factory QA & material conformidad
EN 10204 3.1 de rutina ensayo certificate · RoHS 2 & REACH compliant

Identificación

Circuito polarity & telemetría
Integrado Pt1000 / Cernox temperatura sensors & tensión taps a lo largo del
Partida arancelaria (HS)
8544.49

Dimensiones

6 estándar 20 K MgB₂ superconducting DC sub-cable & link configuraciones

Pre-reacted MgB₂ unidad sub-cables (3–18 kA) y completo multi-circuito cryogenic transferencia enlaces (60–120 kA).

Arquitectura, exterior diámetro & 20 K DC capacidad de corriente
Designación de pedidoMgB₂ cordón layoutFormar factorHaz Ø
mm		Nominal DC I
kA		T_op
K		Radio mín. curvatura
mm		Consulta
Pre-Reacted 20 K MgB₂ Unidad Sub-Cables (3 kA a 18 kA DC)
MgB2-Sub-3kA-20K6×Ø1.0 mm MgB₂ alrededor de Cu conductorØ 4.1 mm Sub-cable4.13.220.0120
MgB2-Coax-10kA-20K2×12 MgB₂ concéntrico (±10 kA)Ø 16.5 mm Coaxial16.510.020.0350
MgB2-Monopole-18kA-20K18×Ø1.0 mm MgB₂ + Cu trenzaØ 19.2 mm Cable19.218.020.0400
Completo Multi-Circuito & Bi-Pole 20 K MgB₂ Superconducting Transferencia Enlaces
MgB2-Link-60kA-Cryo2×18kA + 4×3kA + 12×0.6kA hazØ 65 mm Cable / Ø 160 Cryo65.060.020.01,200
MgB2-Link-120kA-HiLumi19-circuito multi-pole DC hazØ 90 mm Cable / Ø 220 Cryo90.0120.020.01,800
MgB2-HVDC-20kV-50kA2×25 kA ±20 kV DC bi-poleØ 78 mm Cable / Ø 190 Cryo78.050.020.01,500
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Todos MgB₂ hilos se reacted prior a cableado y aislado para que el acabado link requiere sin obra calor treatment.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
IEC 61788-27 cordón I_c @ 20 K & 2-bar gaseous helium HV Paschen ensayoMeets 20 K critical corriente con cero partial discharge en 1 bar / 2 bar GHeCada cordón & cable lot
Ensayos por muestreo
Completo-scale flexión & térmica-cycling endurance ensayo (300 K ↔ 20 K)≥ 97 % I_c retención after spooling y shaft tendido simulationQualification longitud

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

IEC 61788-27 MgB₂ Superconductor Compliant20 K Gaseous Helium Dieléctrico & Quench VerifiedISO 21013 Cryogenic Vessel & Vacuum Certified

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

Cryostat & Enrollador Tag: TEBAOFLEX MgB2-LINK <model> Iop=<kA>@20K LOT#
Forma de suministro
No-returnable fumigated wooden o acero tambores
Estándar pasos
250 m · 500 m · 1000 m estándar tambores
Pedido mínimo
250 m (stock tamaños) · 500 m (a medida)
Plazo de entrega
3–5 weeks ex-trabaja
Incoterms
EXW, FCA, FOB, CIF, DAP

Documentación técnica

Descargas

PDFMgB2 Superconducting Link Cable – ficha técnica (inglés)6 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación MgB2 Superconducting Link Cable (Excel, inglés)Las 6 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

Why está Magnesium Diboride (MgB₂) ideal para 20 K DC superconducting transferencia líneas?
Con un critical temperatura de Tc = 39 K, MgB₂ operates comfortably a 18–25 K cooled por bajo-cost forced-flow gaseous helium (o 20 K liquid hydrogen) donde bajo-temperatura NbTi (Tc = 9.2 K) y Nb₃Sn (Tc = 18.3 K) se already normal-conductor, mientras costing un fraction de rare-tierra REBCO 2G HTS cintas en bajo-campo (< 1.5 T) DC transferencia líneas.
Why must eléctrico aislamiento en un 20 K helium-gas-cooled cable be specially designed?
Por Paschen's law, bajo-presión room-temperatura o warm helium gas has un dieléctrico breakdown resistencia solo ~15 % that de air. Multicapa solapado polyimide films con staggered butt-gaps y trenzado PEEK/vidrio spacers lengthen el helium creepage camino a guarantee multi-kilovolt withstand.
How se MgB₂ link cables spliced a LTS (NbTi / Nb₃Sn) electroimán cables de alimentación o HTS corriente cables de alimentación?
A el 20 K–4.5 K interfaz caja, el Monel cubierta está etched back del MgB₂ filaments y soldered dentro de bajo-resistencia (< 1 nΩ) cobre-estabilizado lap joints cooled por helium flow.
What factory de rutina tests y certificates se supplied con MgB2 Superconducting Link Cable?
Cada production tambor de MgB2 Superconducting Link Cable undergoes 100 % conductor DC resistencia measurement a 20 °C, De alta tensión AC/DC dieléctrico withstand testing, y dimensional verification según IEC 61788-27 / CERN HiLumi LHC WP6a / Cryogenic DC Link Estándar, supplied con un EN 10204 3.1 inspección certificate.
