Caso de estudio: cable de arrastre Type G-GC 2000V 3×4/0 AWG para minería móvil en México

Resumen ejecutivo: TEBAOFLEX fabricó y ensayó cables de potencia de arrastre de alta flexibilidad Type G-GC 2000V 3×4/0 AWG + 2×2 AWG + 1×8 AWG para un proyecto minero en México. El cable alimenta minadores continuos y rozadoras de tambor móviles. Cuenta con conductores de cobre estañado cableados en haz flexible de 532 hilos. Utiliza aislamiento de EPDM para 90°C y un conductor de supervisión de tierra independiente de EPR amarillo. Una cubierta reforzada de CPE negro protege el conjunto. Cada bobina superó los ensayos de aceptación en fábrica antes de su envío para exportación.

Publicado: 9 de octubre de 2026. Autor: Victor Chen, Ingeniero Senior de Aplicaciones de Cables. Revisado por: Consejo de Revisión de Ingeniería de TEBAOFLEX. Datos contrastados con el Certificado de Pruebas de Fábrica FAT-2026-GGC-092.

El caso de un vistazo

• Parámetro: Ubicación del proyecto; Especificación del proyecto y registro de verificación: México.
• Parámetro: Entorno operativo; Especificación del proyecto y registro de verificación: Extracción móvil subterránea en roca dura y a cielo abierto.
• Parámetro: Maquinaria de destino; Especificación del proyecto y registro de verificación: Minadores continuos, perforadoras rotativas, rozadoras de tambor, cargadores, camiones lanzadera, empernadores de techo.
• Parámetro: Tensión del sistema; Especificación del proyecto y registro de verificación: Tensión nominal de circuito de 2000V AC.
• Parámetro: Denominación del cable; Especificación del proyecto y registro de verificación: Cable de potencia portátil de servicio pesado Type G-GC.
• Parámetro: Configuración de conductores; Especificación del proyecto y registro de verificación: 3 × 4/0 AWG (fase) + 2 × 2 AWG (tierra) + 1 × 8 AWG (supervisión de tierra).
• Parámetro: Normas de diseño; Especificación del proyecto y registro de verificación: norma ICEA S-75-381 / NEMA WC 58, normas eléctricas MSHA Title 30 CFR.
• Parámetro: Estructura del conductor; Especificación del proyecto y registro de verificación: Cobre estañado flexible cableado en haz Class I (532 filamentos individuales por conductor de 4/0).
• Parámetro: Aislamiento y cubierta; Especificación del proyecto y registro de verificación: Aislamiento termoestable de EPDM para 90°C (2.0 mm / 0.080 in) + cubierta reforzada de CPE para servicio extrapesado.
• Parámetro: Diámetro exterior nominal; Especificación del proyecto y registro de verificación: 2.04 pulgadas (51.8 mm).
• Parámetro: Peso aproximado; Especificación del proyecto y registro de verificación: Peso neto: ~3,975 lb/1,000 ft (5,915 kg/km); Peso del cobre: ~2,535 lb/1,000 ft (3,773 kg/km).
• Parámetro: Capacidad de corriente continua; Especificación del proyecto y registro de verificación: 287 A a temperatura de conductor de 90°C al aire libre.
• Parámetro: Verificación de calidad FAT; Especificación del proyecto y registro de verificación: Ensayo de chispa en línea, ensayo bajo agua a 3.5 kV, ensayo de rigidez AC, resistencia de aislamiento, comprobaciones dimensionales.
• Parámetro: Estado de entrega; Especificación del proyecto y registro de verificación: FAT superado, asegurado en bobinas de exportación de madera con duelas de protección, enviado a México.

Definiciones técnicas y conceptos fundamentales

Para clarificar los términos eléctricos empleados en este registro de proyecto, definimos cuatro conceptos esenciales.

• El cable Type G-GC es un cable de arrastre de potencia portátil redondo de servicio pesado diseñado para maquinaria minera móvil que opera a tensiones de hasta 2,000 voltios.
• El conductor de supervisión de tierra es un conductor piloto de supervisión dedicado en un cable de arrastre que monitoriza de forma continua la continuidad del circuito de tierra del equipo.
• El minador continuo es una máquina minera móvil subterránea especializada con un tambor de corte rotativo que extrae mineral y carbón en pasadas continuas sin voladuras.
• El factor de reducción por enrollado es un coeficiente de ajuste térmico que se aplica a la capacidad de corriente al aire libre de un cable de arrastre para evitar el sobrecalentamiento cuando se devana en múltiples capas sobre el tambor de un equipo.

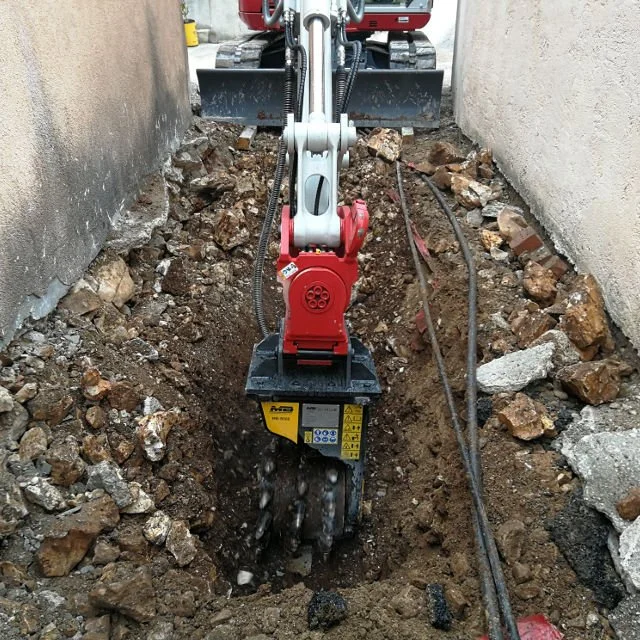

La aplicación: lo que la minería móvil a 2000V exige de su cable

La maquinaria de extracción móvil en operaciones mineras mexicanas somete a los cables de arrastre eléctricos a solicitaciones físicas extremas. Las máquinas se desplazan continuamente a lo largo de los frentes de explotación activos. Los minadores continuos arrancan mineral de gran dureza. Las perforadoras rotativas barrenan barrenos de voladura. Los camiones lanzadera transportan cargas pesadas por galerías irregulares.

Por consiguiente, los cables de arrastre se arrastran sobre áridos cortantes. Experimentan devanados rápidos en los enrolladores de la maquinaria. Soportan esfuerzos de tracción debidos al desplazamiento de los equipos. Además, los cables entran en contacto con aguas ácidas de mina y lubricantes hidráulicos a alta temperatura.

Los reglamentos mineros prohíben las mangueras de caucho estándar en equipos de hasta 2,000 voltios. En concreto, los operadores se enfrentan a tres peligros operativos críticos:

1. Corte mecánico: La maquinaria pesada pasa por encima de los cables en galerías estrechas. Las cubiertas exteriores deben resistir desgarros y cortes. Una cubierta perforada expone los conductores bajo tensión a suelos anegados.
2. Fatiga por flexión del conductor: Los filamentos rígidos de cobre estándar se endurecen rápidamente por acritud bajo flexión constante. La rotura de filamentos perfora el aislamiento fino y provoca cortocircuitos.
3. Electrocución por pérdida de tierra: Las máquinas móviles emplean chasis de acero. Si un conductor de tierra se parte sin advertencia, un fallo de aislamiento interno energiza todo el chasis de la máquina. El personal operativo se expone a graves riesgos de descarga eléctrica.

Para solucionar estos riesgos, el cliente especificó cables de arrastre Type G-GC 2000V construidos conforme a la norma ICEA S-75-381 / NEMA WC 58.

Construcción adaptada al servicio: dentro de la arquitectura del Type G-GC

El cable Type G-GC equilibra transmisión de potencia, resistencia mecánica y seguridad a prueba de fallos. TEBAOFLEX diseñó capas especializadas para este severo entorno de trabajo:

1. Conductores flexibles de cobre estañado cableados en haz

• Conductores de fase (3 × 4/0 AWG): Cada conductor de 4/0 AWG contiene 532 filamentos finos de cobre estañado. Los filamentos se agrupan en una configuración de haz flexible. Este diseño satisface las especificaciones de cobre estañado ASTM B33 y los criterios de flexibilidad IEC 60228 Class 5. El cableado flexible resiste la fatiga mecánica durante ciclos intensos de flexión.
• Recubrimiento electrolítico de estaño: Cada filamento de cobre cuenta con una capa uniforme de estaño. El agua de mina contiene azufre y sales. El cobre desnudo se oxida cuando el aire húmedo penetra en las terminaciones. La capa de estaño previene la corrosión y mantiene baja la resistencia eléctrica.

2. Aislamiento termoestable de EPDM de alta calidad para 90°C

• Los conductores de fase incorporan 0.080 in. (2.0 mm) de aislamiento de caucho etileno-propileno-dieno (EPDM) de primera calidad.
• El EPDM se mantiene elástico desde −40°C hasta +90°C. Por ello, soporta elevadas corrientes de arranque de motores sin sufrir degradación térmica.

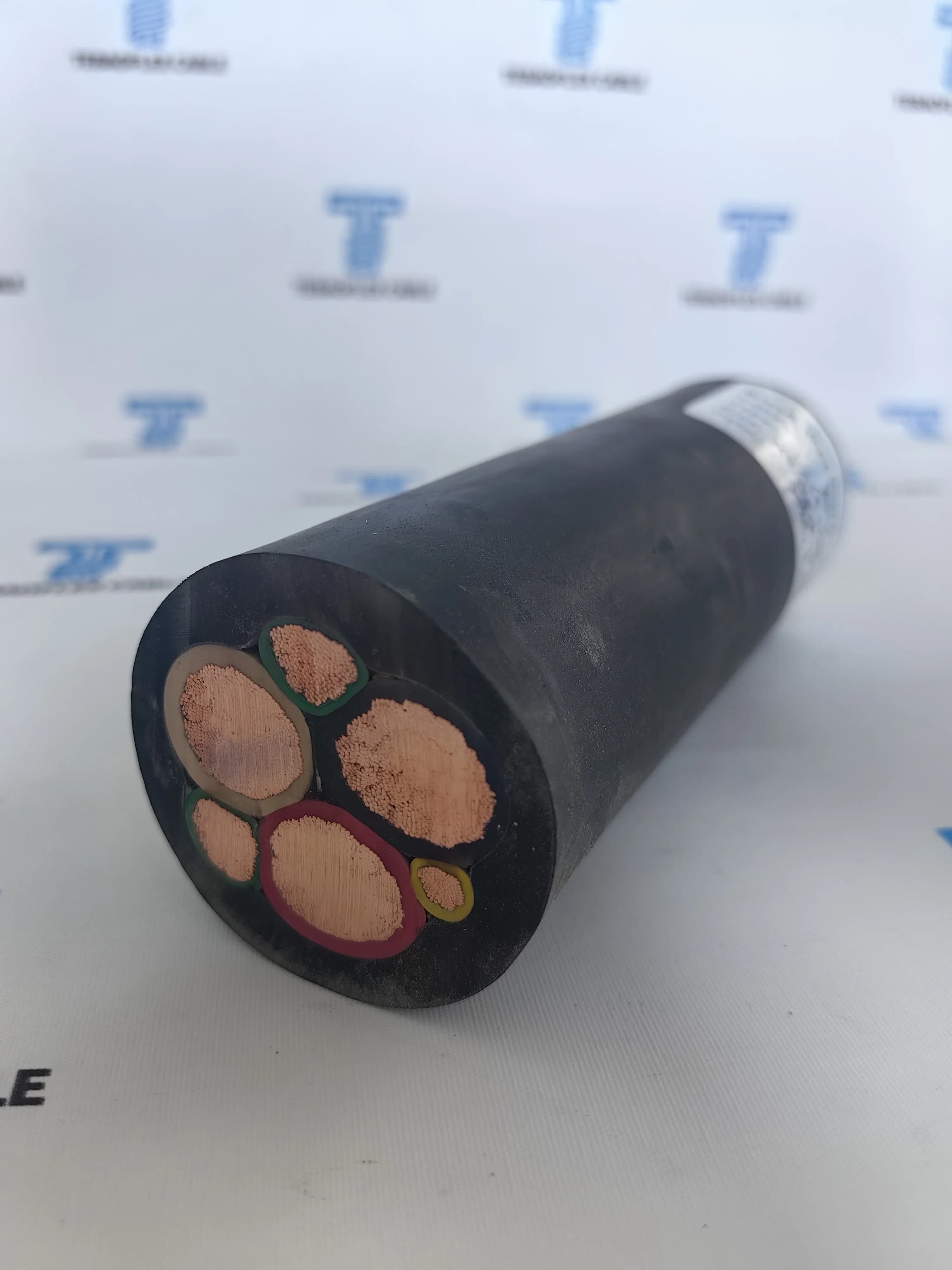

3. Arquitectura integrada de puesta a tierra y supervisión de tierra

• Conductores dobles de tierra (2 × 2 AWG): Dos conductores flexibles de cobre estañado se alojan en los intersticios exteriores del cable. Proporcionan un camino de baja resistencia para las corrientes de defecto a tierra. Cinta separadora y aislamiento de EPR verde recubren cada conductor de tierra.

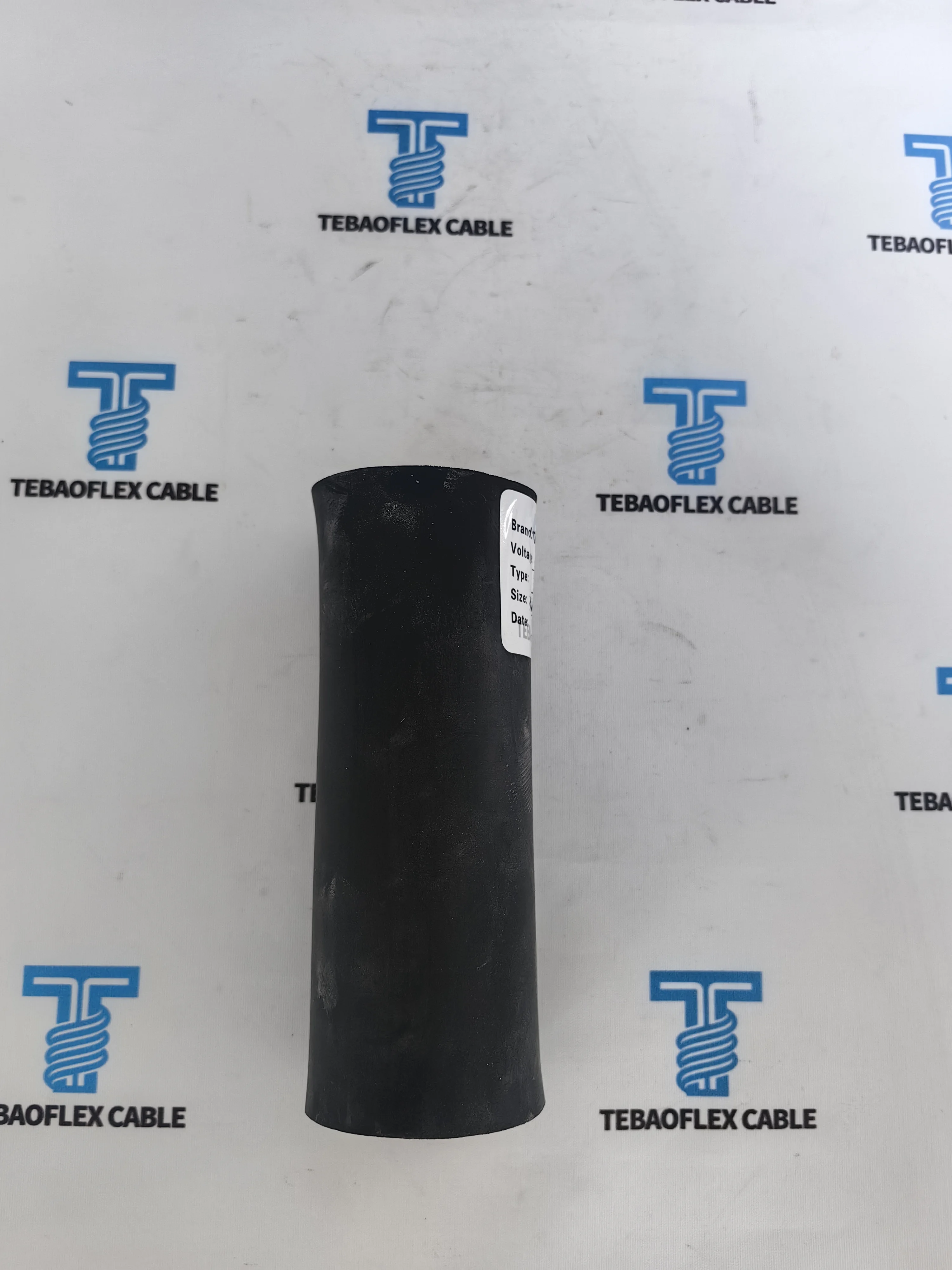

• Conductor de supervisión de tierra (1 × 8 AWG): Un conductor exclusivo de 8 AWG dispone de aislamiento de EPR amarillo. Forma el bucle piloto de supervisión.

4. Cubierta exterior de CPE reforzado para servicio pesado extra

• Compuesto de cubierta: Una resistente cubierta termoestable negra de polietileno clorado (CPE) envuelve el conjunto de conductores. Una capa de refuerzo une firmemente las capas interna y externa de la cubierta.
• Barrera de protección: La cubierta resiste fluidos hidráulicos, combustible diésel, ozono, exposición solar y propagación de llama. Además, ofrece una alta resistencia a la abrasión por arrastre sobre acopios rocosos.

[DATOS ORIGINALES]

Resumen de parámetros técnicos

La tabla siguiente recoge los valores de ingeniería verificados para este pedido de Type G-GC 2000V 3×4/0 AWG:

• Característica del cable: Tensión nominal; Especificación de ingeniería: Tensión nominal entre fases; Unidad / Valor normalizado: 2,000 V (2 kV).
• Característica del cable: Calibre del conductor de fase; Especificación de ingeniería: 3 conductores; Unidad / Valor normalizado: 4/0 AWG (107.2 mm²).
• Característica del cable: Cableado de fase; Especificación de ingeniería: Cableado flexible en haz concéntrico; Unidad / Valor normalizado: 532 filamentos de cobre estañado.
• Característica del cable: Espesor de aislamiento; Especificación de ingeniería: EPDM termoestable para 90°C; Unidad / Valor normalizado: 0.080 in. (2.03 mm) nominal.
• Característica del cable: Conductores de tierra; Especificación de ingeniería: 2 conductores, EPR verde; Unidad / Valor normalizado: 2 AWG (33.6 mm²).
• Característica del cable: Conductor de supervisión de tierra; Especificación de ingeniería: 1 conductor, EPR amarillo; Unidad / Valor normalizado: 8 AWG (8.37 mm²).
• Característica del cable: Diámetro exterior nominal; Especificación de ingeniería: Diámetro exterior total final; Unidad / Valor normalizado: 2.04 in. (51.8 mm).
• Característica del cable: Peso neto aproximado; Especificación de ingeniería: Cable terminado completo; Unidad / Valor normalizado: 3,975 lb/1,000 ft (5,915 kg/km).
• Característica del cable: Peso de cobre contenido; Especificación de ingeniería: Peso metálico total de cobre; Unidad / Valor normalizado: 2,535 lb/1,000 ft (3,773 kg/km).
• Característica del cable: Capacidad de corriente al aire libre; Especificación de ingeniería: Conductor a 90°C / Ambiente a 40°C; Unidad / Valor normalizado: 287 Amperios.

Por qué el Type G-GC incorpora conductores de tierra y de supervisión de tierra

Los compradores suelen consultar en qué se diferencia el Type G-GC de los cables Type G estándar.

       ┌────────────────────────────────────────────────────────┐
       │             2000V Power Center / Substation            │
       └───┬───────────────────────────────┬────────────────┬───┘
           │ Phase Conductors (A, B, C)    │ Ground (2x 2AWG)│ Ground-Check (supervisión de tierra) (1x 8AWG)
           │ [Powers 3-Phase Motors]       │                │
           ▼                               │                ▼
 ┌───────────────────┐                     │     ┌─────────────────────┐
 │  Continuous Miner │                     │     │ Ground-Monitor Loop │
 │  Machine Frame    │◄────────────────────┘     │ High-speed trip     │
 └───────────────────┘                           │ circuit breaker if  │
           ▲                                     │ loop resistance > 4Ω│
           └─────────────────────────────────────┴─────────────────────┘

1. Tierra de protección de equipos (dos conductores de 2 AWG): Los dos conductores de tierra verdes de 2 AWG unen el chasis del minador a la red de tierra de la subestación. Si un defecto de aislamiento alcanza el chasis, estos conductores derivan la corriente de falta de forma segura. Los relés de sobrecorriente disparan de inmediato.
2. Monitorización continua a prueba de fallos (conductor amarillo de 8 AWG): El conductor de supervisión de tierra de 8 AWG transmite una pequeña señal piloto desde el centro de potencia hasta la máquina minera. Esta configuración cumple los requisitos de seguridad intrínseca MSHA Title 30 CFR § 75.803.
3. Disparo instantáneo ante pérdida de tierra: Si el cable sufre tirones o se corta, cualquier interrupción en el circuito de tierra interrumpe el bucle piloto. En consecuencia, el disyuntor del centro de potencia dispara en milisegundos. La alimentación se corta antes de que los operarios puedan entrar en contacto con una máquina energizada.

[ANÁLISIS TÉCNICO]

Enrollado y capacidad de corriente continua: factores de reducción de ingeniería

El conductor de 4/0 AWG admite 287 A en régimen continuo al aire libre a 40°C con un límite de conductor de 90°C. No obstante, al enrollar el cable en bobinas el calor queda confinado en las capas internas.

Para prevenir daños térmicos en el aislamiento, los operadores aplican factores normalizados de reducción de capacidad de corriente por enrollado:

• Condición de capas en enrollador: Desenrollado / Al aire libre (0 capas); Factor de reducción de capacidad de corriente: 1.00; Corriente de servicio admisible máxima: 287.0 A.
• Condición de capas en enrollador: Capa única en tambor (1 capa); Factor de reducción de capacidad de corriente: 0.85; Corriente de servicio admisible máxima: 243.9 A.
• Condición de capas en enrollador: Dos capas en tambor (2 capas); Factor de reducción de capacidad de corriente: 0.65; Corriente de servicio admisible máxima: 186.5 A.
• Condición de capas en enrollador: Tres capas en tambor (3 capas); Factor de reducción de capacidad de corriente: 0.45; Corriente de servicio admisible máxima: 129.1 A.
• Condición de capas en enrollador: Cuatro capas en tambor (4 capas); Factor de reducción de capacidad de corriente: 0.35; Corriente de servicio admisible máxima: 100.4 A.

Regla de ingeniería: Por ejemplo, cuando un minador continuo opera con dos capas completas de cable en su enrollador, la corriente de trabajo debe mantenerse por debajo de 186.5 A. Como alternativa, los operarios deben tender cable durante labores intensas de corte para favorecer la disipación térmica.

Lo que el cliente verificó antes de la entrega (registros FAT)

El cliente exigió una exhaustiva documentación de ensayos de aceptación en fábrica (FAT) antes del despacho a México. Nuestro equipo inspeccionó y midió 2 bobinas completas de producción en nuestras instalaciones de prueba mediante instrumental calibrado:

[PASO 1 DE VERIFICACIÓN FAT: Cableado y estañado del conductor]
- Nuestro equipo inspeccionó y midió 532 filamentos flexibles de cobre estañado por cada conductor de fase.
- Resistencia del conductor en DC medida a 20°C: < 0.170 Ω/km, conforme a ASTM B33 y a IEC 60228 Class 5.

[PASO 2 DE VERIFICACIÓN FAT: Ensayo de chispa en línea durante extrusión]
- El 100% de los conductores aislados de fase, tierra y supervisión de tierra superó el ensayo de chispa seca en línea.
- Tensión aplicada: 10.0 kV AC durante la extrusión sin un solo defecto dieléctrico puntual.

[PASO 3 DE VERIFICACIÓN FAT: Ensayo de rigidez dieléctrica bajo agua]
- En nuestra configuración y método de ensayo, nuestro laboratorio de control de calidad realizó una prueba bajo agua a 3,500 V AC.
- Conductores sumergidos en baño de agua durante 1 hora a temperatura ambiente.
- Tensión de ensayo aplicada: 3,500 V AC durante 5 minutos continuos entre conductor y baño de agua.
- Resultado: Cero perforaciones por fugas.

[PASO 4 DE VERIFICACIÓN FAT: Verificación de resistencia de aislamiento]
- Ensayo de resistencia de aislamiento en corriente continua a 2,500 V DC.
- Resistencia de aislamiento: > 4,000 MΩ·km a 20°C, superando el límite de especificación de 20 MΩ·km.

[PASO 5 DE VERIFICACIÓN FAT: Ensayo de alta tensión en bobina terminada]
- Bobina de cable terminada completa ensayada en jaula de ensayos HV.
- Tensión de ensayo: 4,000 V AC aplicada entre conductores de fase y conductores de tierra durante 5 minutos.
- Resultado: Superado sin perforación ni contorneo.

[PASO 6 DE VERIFICACIÓN FAT: Comprobaciones de integridad dimensional y estructural]
- Mediciones con micrómetro digital calibrado:
  * Diámetro exterior del cable terminado: 51.8 mm ± 1.0 mm (dentro del rango nominal de 2.04 in).
  * Espesor mínimo de cubierta: Supera los requisitos de espesor mínimo de ICEA S-75-381.
  * Tramo continuo verificado sin empalmes: Longitud continua única por bobina sin empalmes de fábrica.

Situación actual, embalaje y protección para exportación

Ambas bobinas de cable superaron todos los puntos de control del FAT. Las embalamos para su transporte marítimo a México.

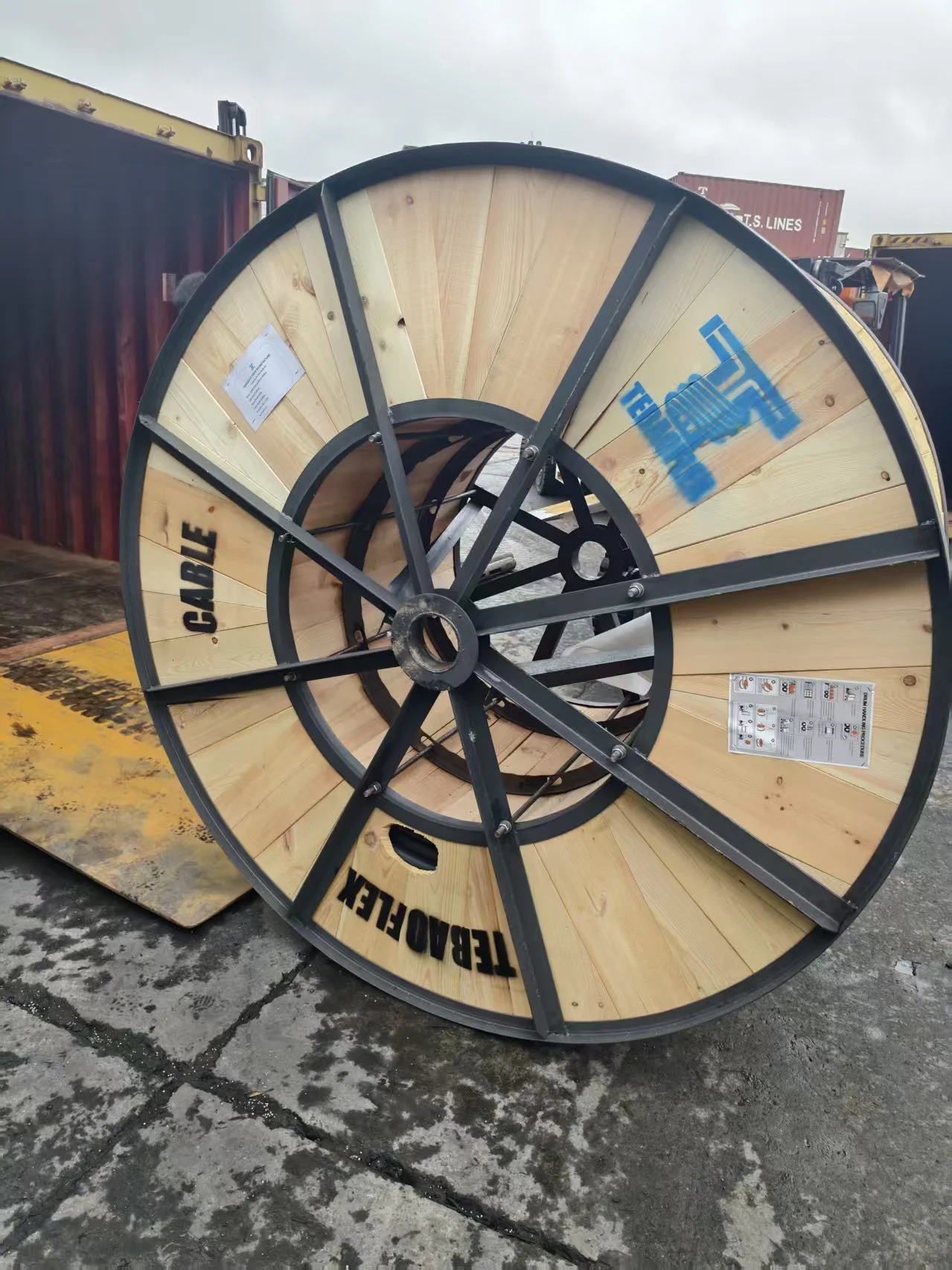

• Bobinas de madera reforzadas: Las bobinas disponen de núcleos amplios que respetan el radio mínimo de curvatura del cable. Instalamos duelas de madera alrededor de las bobinas para evitar daños por impacto durante el tránsito.
• Leyenda impresa en la superficie: Las cubiertas del cable presentan un marcado indeleble blanco en bajorrelieve a lo largo de toda su longitud: TEBAOFLEX CABLE - TYPE G-GC 2000V 3X4/0 + 2X2 + 1X8 AWG - ICEA S-75-381 - MSHA - 2026 - [METER MARK].

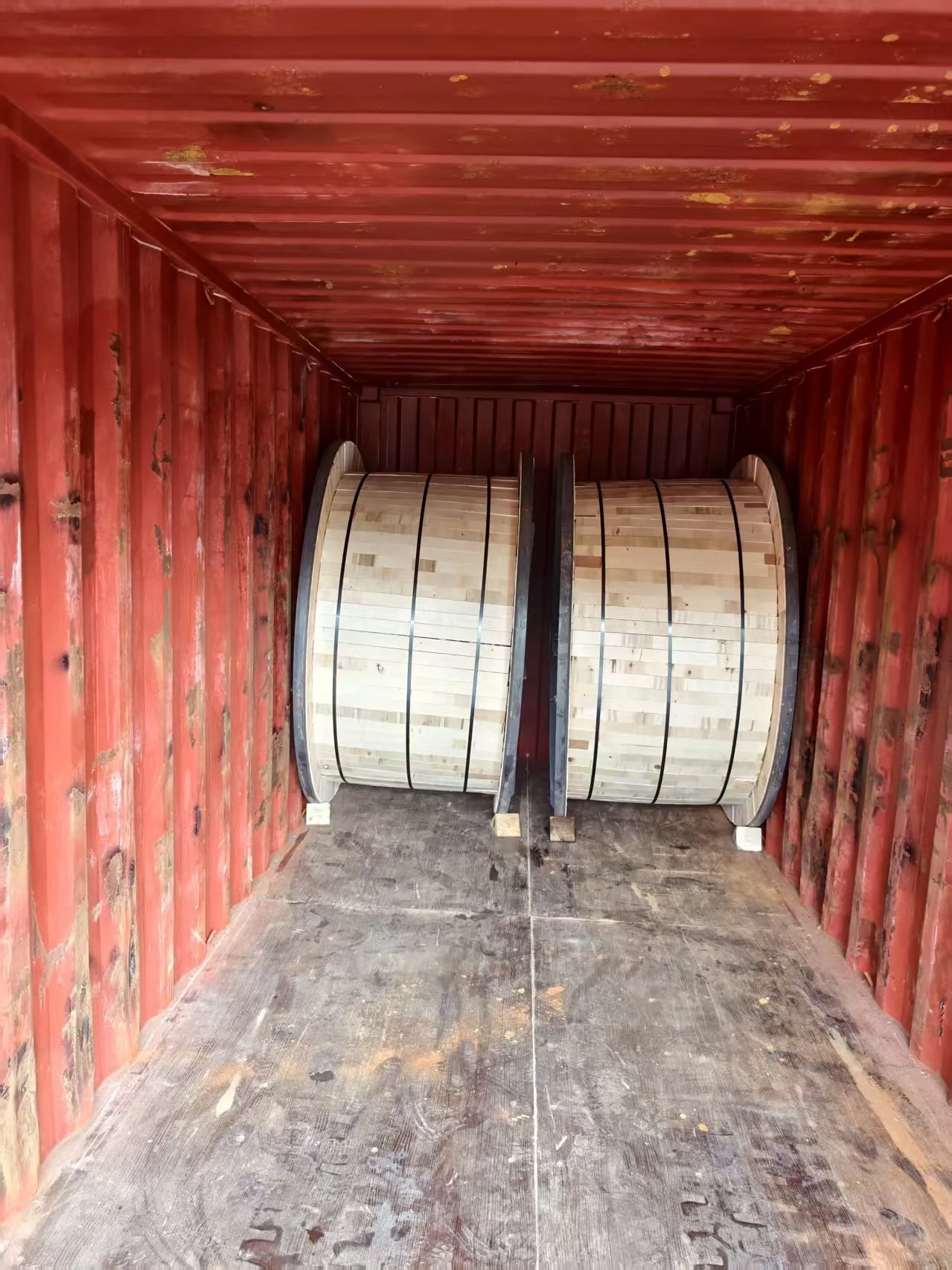

• Afianzamiento en contenedor: Las bobinas fueron paletizadas, bloqueadas con puntales de madera en el interior de los contenedores marítimos y aseguradas con póliza de transporte marítimo.

Recomendaciones técnicas para equipos de mantenimiento de minas

Para prolongar la vida útil operativa de los cables Type G-GC en maquinaria móvil, TEBAOFLEX recomienda las siguientes prácticas de campo.

1. Respetar el radio de curvatura: Mantenga el radio de flexión dinámico por encima de 8 a 10 veces el diámetro del cable (~16 a 20 pulgadas / 410 a 520 mm) durante el movimiento.
2. Controlar la tensión de tracción: Nunca someta los cables a esfuerzos que superen los límites de tracción admisibles del conductor. Emplee guías acampanadas para evitar ángulos vivos.
3. Comprobar los relés de supervisión de tierra: Revise periódicamente el relé de control de tierra. Verifique que el interruptor dispare sin demora si la resistencia del bucle piloto supera los 4 ohmios.
4. Reparar daños en la cubierta: Inspeccione las cubiertas durante los cambios de turno. Selle los cortes con compuestos vulcanizantes en frío aprobados o fundas termorretáctiles para impedir el ingreso de agua.

Preguntas frecuentes (FAQ)

¿Qué maquinaria minera funciona habitualmente con cable Type G-GC 2000V 3×4/0 AWG?

Este cable alimenta maquinaria de extracción móvil que trabaja en circuitos de 1000V a 2000V. Por ejemplo, suministra energía a minadores continuos, perforadoras rotativas de barrenos, rozadoras de tambor, palas cargadoras, camiones lanzadera y bombas sumergibles de achique.

¿Por qué el Type G-GC incorpora dos conductores de tierra y un conductor de supervisión de tierra?

Los dos conductores de tierra verdes de 2 AWG derivan las corrientes de falta de forma segura hacia tierra. El único conductor de supervisión de tierra amarillo de 8 AWG con aislamiento de EPR establece un lazo piloto de baja tensión con el monitor de la subestación. Si cualquier cable de tierra se rompe, el monitor dispara el disyuntor de inmediato.

¿Cuál es la capacidad de corriente continua máxima para el Type G-GC de 3×4/0 AWG?

Al aire libre a 90°C de temperatura de conductor y 40°C de ambiente, el cable admite 287 A en servicio continuo. Al enrollarse en tambores de maquinaria, aplique factores de reducción de capacidad de corriente: 0.85 para 1 capa (243.9 A), 0.65 para 2 capas (186.5 A), 0.45 para 3 capas (129.1 A) y 0.35 para 4 capas (100.4 A).

¿Puede suministrar TEBAOFLEX longitudes continuas sin empalmes de fábrica?

Sí. TEBAOFLEX fabrica cables Type G-GC en longitudes continuas y libres de empalmes adaptadas a la capacidad del enrollador (tales como 200m, 300m o longitudes personalizadas). Cada bobina se somete a una inspección eléctrica completa de extremo a extremo antes de su expedición.

¿Qué normas de fabricación y ensayo se aplican a este cable?

Los cables TEBAOFLEX Type G-GC cumplen la norma ICEA S-75-381 / NEMA WC 58 para cables de potencia portátiles, ASTM B33 para cableado de cobre estañado y las correspondientes especificaciones de resistencia a la llama MSHA Title 30 CFR para su empleo en minería subterránea.

Próximos pasos y consultas técnicas

¿Desea optimizar sus cables de arrastre para minería móvil en minadores continuos, equipos de perforación o apiladores-recuperadores?

• Conozca más Sobre nosotros y nuestras capacidades de fabricación.
• Explore nuestras Soluciones en cables para minería y tunelización.
• Examine nuestra gama completa de Cables de arrastre y para enrolladores.
• Consulte nuestras Normas y homologaciones de cables para minería.
• Para especificaciones de ingeniería a medida o datos de ensayos de aceptación en fábrica, póngase en contacto directamente con el equipo de ingeniería de TEBAOFLEX en info@tebaoflex.com o conéctese por WhatsApp (+86 185 9591 3361) o visite nuestra página de Contacto.
