Producto

De cableado interno & equipos hilosUL 44 Type SIS · UL 3173600 V · 90 °C SIS / 125 °C AWMSubstation & Aparamenta

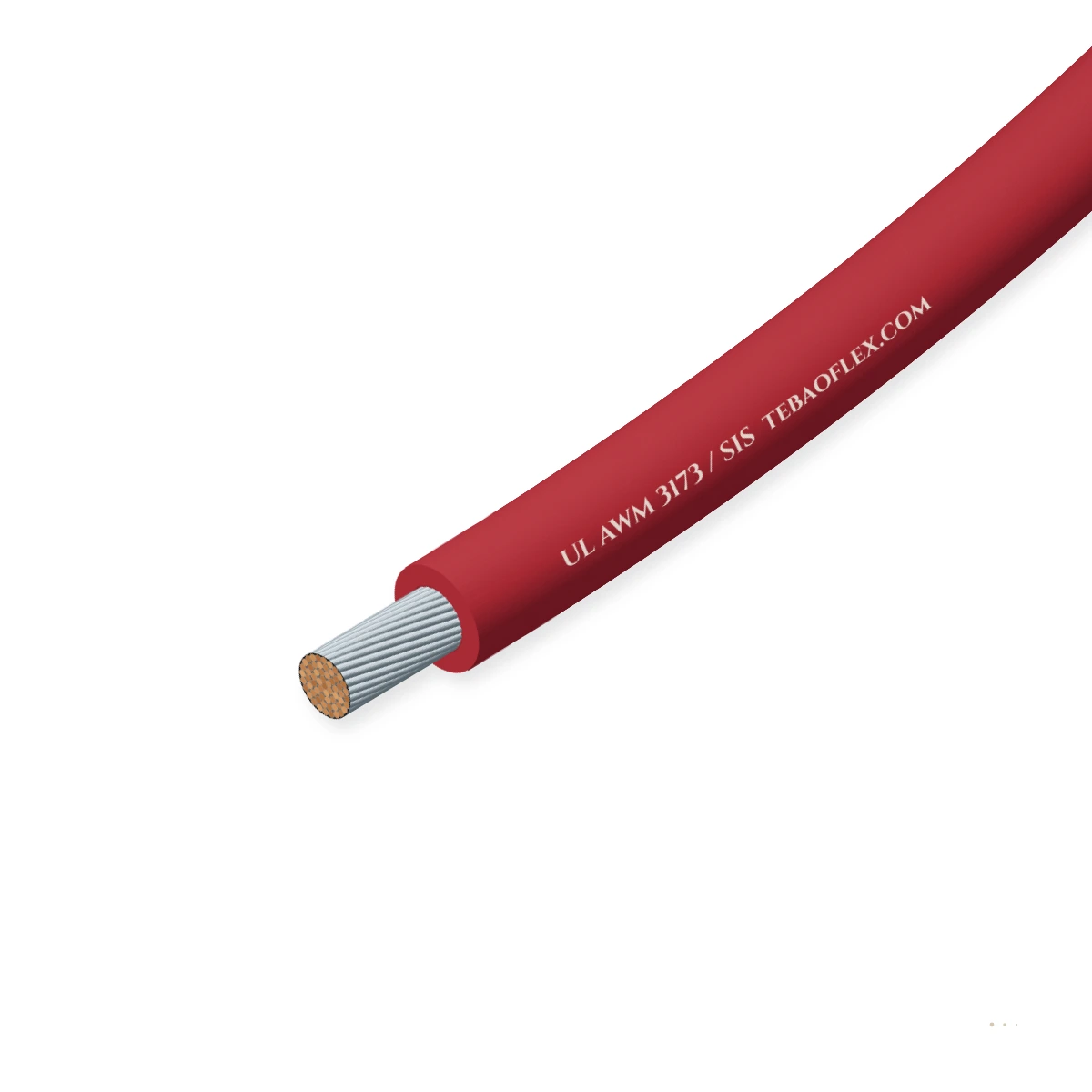

UL AWM 3173 / SIS Switchboard AlambreDoble-nominal UL 44 Type SIS (90 °C) & UL AWM 3173 / CL1251 (125 °C) 600 V switchboard alambre

Doble-nominal UL 44 Type SIS (90 °C) & UL AWM 3173 / CL1251 (125 °C) 600 V switchboard alambre

Retardante de llama
Resistente al aceite
Ozono, UV y humedad
Homologado
Designación de pedido
UL 3173 / SIS 14 AWG
Ø ext. mín.
3.2 mm
Ø ext. máx.
3.5 mm
Peso ≈
27 kg/km
Radio mín. curvatura
14 mm
Comprobar mi tamborTodas las medidas (10)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Tensión nominal
600 V RMS
UL 44 Type SIS & UL AWM 3173 / CL1251
Clasificación térmica
90 °C / 125 °C
90 °C (UL 44 SIS) · 125 °C (UL 3173)
Aislamiento pared
0.76 mm (30 mil)
30 mil (22–10 AWG) · 45–80 mil (8–4/0)
Clasificación de llama
VW-1 / FT1 / FT2
UL 44 vertical llama & VW-1 / CSA FT1
Cortocircuito
+250 °C
Termoestable XLPE resists CT/PT falla calor
Rango de secciones
22–4/0 AWG
0.33–107 mm² · Class B o flexión CuSn

Valores típicos para este tipo de cable, basados en UL 44 Type SIS · UL 758 Style 3173 · CSA CL1251 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es UL AWM 3173 / SIS adecuado para su máquina?

Utility substation, MV/LV aparamenta y Class F motor cable de salida alambre doble-certified a UL 44 Type SIS Switchboard Alambre (90 °C, 600 V) y UL AWM Style 3173 / CSA CL1251 (125 °C, 600 V), featuring conductores de cobre estañado (22–4/0 AWG) y termoestable XLPE aislamiento.

Instalación fija

Adecuado

ANSI C37 MV/LV aparamenta cubicles, utility relay panels, CT/PT secondary cableado y Class B /F motor cables de alimentación.

Alimentación apantallada variador VFD a motor

Con condiciones

Termoestable XLPE aislamiento resists corona y térmica esfuerzo en accionamiento cabinets; no apantallado unipolar.

Arrastre y remolque

No adecuado

Fijo switchboard, conducto y interno apparatus alambre.

Uso EN 50264-2-2

Cadena portacables

No adecuado

Para NFPA 79 PLC panels donde termoplástico PVC MTW está especificado, véase UL 1015 / MTW / TEW.

Uso UL 1015 / MTW
Máquinas habitualesANSI/IEEE C37 MV & LV metal-revestido aparamentaUtility substation protección & relay panelsCorriente & potential transformador (CT/PT) circuitosClass B / Class F motor & generator cables de alimentaciónSwitchboard embarrado & breaker control harnesses

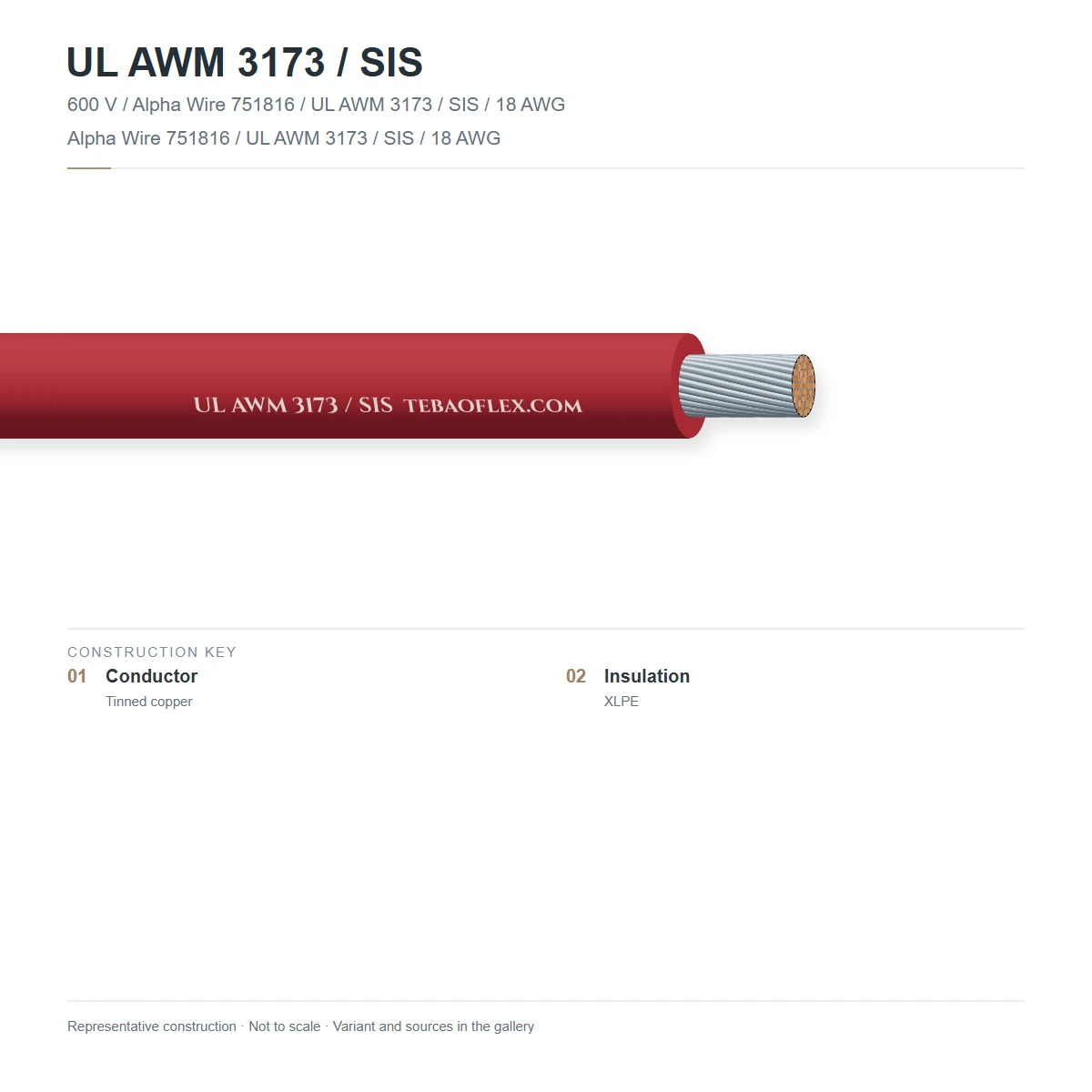

Construcción

Capa por capa

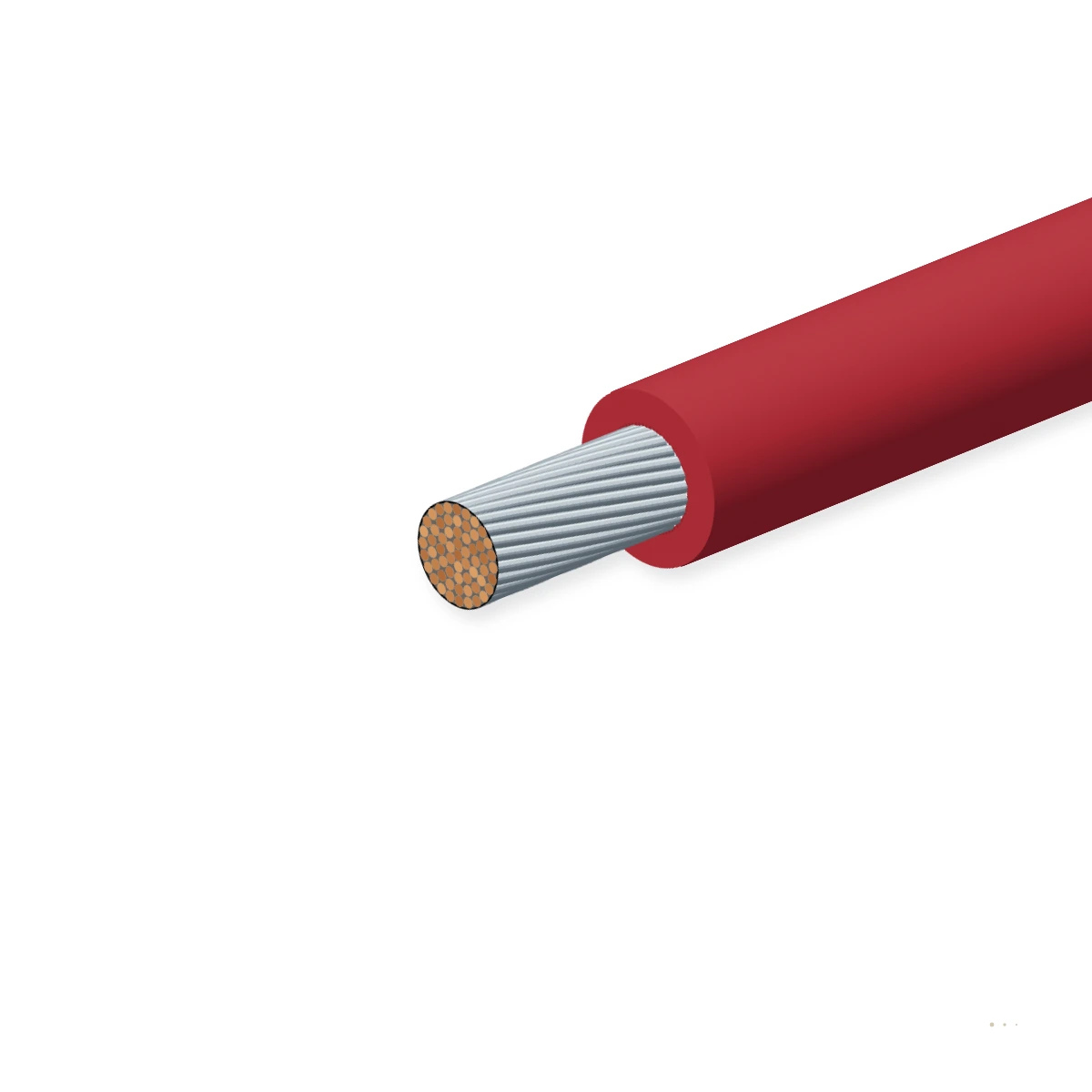

Mostrado: UL 3173 / Type SIS 14 AWG (41/30 o de 7 hilos Class B) — Conductor de cobre recocido estañado (2.08 mm²), 0.76 mm (30 mil) gris o negro retardante de la llama polietileno reticulado (XLPE) dieléctrico y VW-1 / FT1 superficie legend.

123
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Estañado o desnudo cobre recocidode 7 hilos Class B (para utility switchboard terminal blocks) o flexible 19/41/65-strand cobre estañado (para hinged relay doors y motor cables de alimentación)ASTM B33 / B8 · UL 44 · UL 758
20.76 mm (30 mil) retardante de la llama XLPEQuímicamente o reticulado por haz de electrones polietileno cumpliendo tanto UL 44 Type SIS y UL 758 Style 3173UL 44 Type SIS · UL 758 Style 3173
3De baja fricción VW-1 switchboard acabadoLiso termoestable exterior superficie engineered para neat 90-degree haz dressing y alto-density terminal-block cableado en utility panelsUL 44 · CSA C22.2 Sin. 38 / Sin. 210

UL 44 Type SIS / UL 3173 7-Strand Class B Cobre estañado (18–4/0 AWG)

Semi-rigid de 7 hilos cobre estañado preferred por eléctrico utilities para autoportante relay-panel cableado

UL 3173 / Type SIS / CSA CL1251 Flexible Cobre estañado trenzado (22–4/0 AWG)

Flexible 19/26/41/65-strand cobre estañado para hinged breaker doors, motor cables de alimentación y transformador coils

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en UL 44 Type SIS · UL 758 Style 3173 · CSA CL1251. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal
600 V RMS
Dieléctrico withstand tensión
2000 V AC para 1 min · 6000 V AC spark ensayo
Máx.. DC conductor resistencia (20 °C)
18 AWG: ≤ 21.0 Ω/km · 16 AWG: ≤ 13.2 Ω/km · 14 AWG: ≤ 8.28 Ω/km · 12 AWG: ≤ 5.21 Ω/km · 10 AWG: ≤ 3.28 Ω/km

Térmicos

Continuo temperatura capacidad nominal
+90 °C seco (UL 44 Type SIS NEC capacidad nominal) · +125 °C continuo (UL AWM Style 3173 & CSA CL1251)
Overload & cortocircuito capacidad nominal
+130 °C emergencia overload · +250 °C cortocircuito capacidad nominal

Mecánicos

Nominal aislamiento pared
22–10 AWG: 0.76 mm (30 mil) · 8 AWG: 1.14 mm (45 mil) · 6–2 AWG: 1.52 mm (60 mil)
Radio mínimo de curvatura
4 × general diámetro (fijo switchboard tendido)

Resistencia

Retardancia de la llama
UL 44 Horizontal / Vertical llama ensayo, UL 1581 VW-1 & CSA FT1 / FT2 (IEEE 383 / VW-1 utility grado)
Aplastamiento, aceite & barniz resistencia
Termoestable XLPE resists terminal screw creep, aceite mist, ozono y Class F barniz baking

Normas de referencia

Primario switchboard estándar
UL 44 Type SIS (Switchboard Alambre, 600 V, 90 °C) & NEC Article 310 / ANSI C37.20
Aparatos & motor cable de salida standards
UL 758 AWM Style 3173 (600 V, 125 °C) & CSA C22.2 Sin. 210 Type CL1251 (o CSA SIS)
RoHS & REACH
2011/65/EU (RoHS 2) & EC 1907/2006 compliant

Identificación

Utility switchboard colores
Gris (estándar utility relay color), Negro, Blanco, Rojo, Azul, Amarillo, Verde, Naranja, Marrón & Violet
Superficie marcado
E-File [AWG] SIS 600V 90C — AWM STYLE 3173 125C 600V XLPE VW-1 CSA CL1251 125C TEBAOFLEX
Partida arancelaria (HS)
8544.49 (aislado conductores ≤ 1000 V)

Dimensiones

10 estándar UL AWM 3173 / SIS configuraciones

Typical UL 44 Type SIS · UL 758 Style 3173 · CSA CL1251 exterior diámetro limita, cobre content y cable peso.

Dimensiones y pesos
Designación de pedidoConductores × mm² / AWGAWG ≈Ø ext. mín.
mm		Ø ext. máx.
mm		Cobre
kg/km		Peso ≈
kg/km		Radio mín. curvatura
mm		Consulta
600 V Switchboard & Relay Panel Alambre (UL 44 SIS / AWM 3173, 20–10 AWG)
UL 3173 20 AWG (10/30)20 AWG (0.52 mm²)202.32.551010
UL 3173 / SIS 18 AWG18 AWG (0.82 mm²)182.62.871311
UL 3173 / SIS 16 AWG16 AWG (1.31 mm²)162.93.1121912
UL 3173 / SIS 14 AWG14 AWG (2.08 mm²)143.23.5202714
UL 3173 / SIS 12 AWG12 AWG (3.31 mm²)123.74.0314016
UL 3173 / SIS 10 AWG10 AWG (5.26 mm²)104.34.7506119
600 V Pesado Aparamenta & CT /Motor Cables de alimentación (UL 44 SIS / AWM 3173, 8–2 AWG)
UL 3173 / SIS 8 AWG8 AWG (8.37 mm²)85.96.48010426
UL 3173 / SIS 6 AWG6 AWG (13.3 mm²)67.58.112716532
UL 3173 / SIS 4 AWG4 AWG (21.2 mm²)48.79.520325238
UL 3173 / SIS 2 AWG2 AWG (33.6 mm²)210.211.132238544
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Dimensions y weights se typical values según UL 44 Type SIS · UL 758 Style 3173 · CSA CL1251 . Mínimo fijo radio de curvatura mostrado está 4 × OD .

Comprobación del tambor

¿Es compatible con su máquina?

Una primera comprobación con valores de catálogo. Ingeniería confirma la geometría del tambor, aceleración y tracción en su oferta.

Resultados de la comprobación

Núcleo del tambor 300 mm ≥ 28 mmRadio de curvatura correcto (4 × DE 3.5 mm)
Radio mínimo de curvatura
14 mm
Diámetro mínimo del núcleo
≈ 28 mm
Peso de cable en el tambor
1.4 kg
Contenido de cobre
1.0 kg
Solo orientativo: basado en el diámetro exterior de la ficha técnica y un radio de curvatura de 4 × DE. El factor de corrección de corriente por capas enrolladas según DIN VDE 0298-4 se evalúa por separado.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
Ensayo de tensión dieléctrica AC2.0 kV AC (50/60 Hz)Cada longitud fabricada
Resistencia CC del conductorIEC 60228 / ASTM (cobre estañado)Cada longitud fabricada
Ensayos por muestreo
Ensayo de propagación de la llamaIEC 60332-1-2 / UL VW-1 / ISO 6722-1Por lote de producción
Aislamiento & cubierta material physical propertiesUL 44 Type SIS · UL 758 Style 3173 · CSA CL1251Homologación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

UL 44 Type SIS · UL 758 Style 3173 · CSA CL1251CE · RoHS 2 (2011/65/EU) · REACH

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

[AWG] SIS 600V 90C — AWM 3173 125C 600V XLPE VW-1 CSA CL1251 TEBAOFLEX
Forma de suministro
Export wooden tambores, enrolladores o coils, corte-a-longitud bajo pedido
Embalaje
Calor-tratado ISPM-15 timber tambores o spools con sealed ends
Conductor / color options
A medida conductor counts, franja combinations o corte harnesses bajo pedido

Documentación técnica

Descargas

PDFUL AWM 3173 / SIS Switchboard Wire – ficha técnica (inglés)10 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación UL AWM 3173 / SIS (Excel, inglés)Las 10 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

What está UL 44 Type SIS switchboard alambre y why eléctrico utilities mandate it?
Type SIS (Sintético Aislado Switchboard alambre) bajo UL 44 y NEC Tabla 310.104(un) está un 600 V termoestable polietileno reticulado (XLPE) conductor engineered specifically para utility substation relay panels y ANSI/IEEE C37 aparamenta. Unlike PVC (MTW/THHN), termoestable SIS cannot fusión o flow bajo de alta corriente CT secondary faults o holgado terminal hotspots.
Why está gris el la mayoría de común color para Type SIS switchboard alambre?
Eléctrico utilities y ANSI C37 aparamenta builders traditionally especifique neutro gris (o negro) Type SIS alambre en relay y breaker cubicles para que impresos alambre-marker sleeves a cada terminal block stand out con máximo visual contrast.
What está el difference entre de 7 hilos Class B y flexible cableado SIS / UL 3173?
de 7 hilos Class B cobre estañado está semi-rigid, allowing utility panel wirers a formar crisp, autoportante 90-degree alambre haces sin plástico trunking. Flexible 19/26/41/65-strand cobre estañado está used en hinged relay cabinet doors y para Class B /F motor cables de alimentación.
Why does el mismo alambre llevan tanto un 90 °C (SIS) y un 125 °C (UL 3173 / CL1251) capacidad nominal?
Bajo NEC Article 310 y UL 44, Type SIS building/switchboard alambre está assigned un conservative 90 °C capacidad de corriente column a match 75 °C / 90 °C aparamenta terminaciones, mientras el identical XLPE compuesto passes UL 758 Style 3173 y CSA CL1251 largo-term térmica aging a +125 °C para interno apparatus y motor cables de alimentación.
