Producto

De alta temperatura alambreEN 50525-2-42450/750 V+110 °C EVA EI3

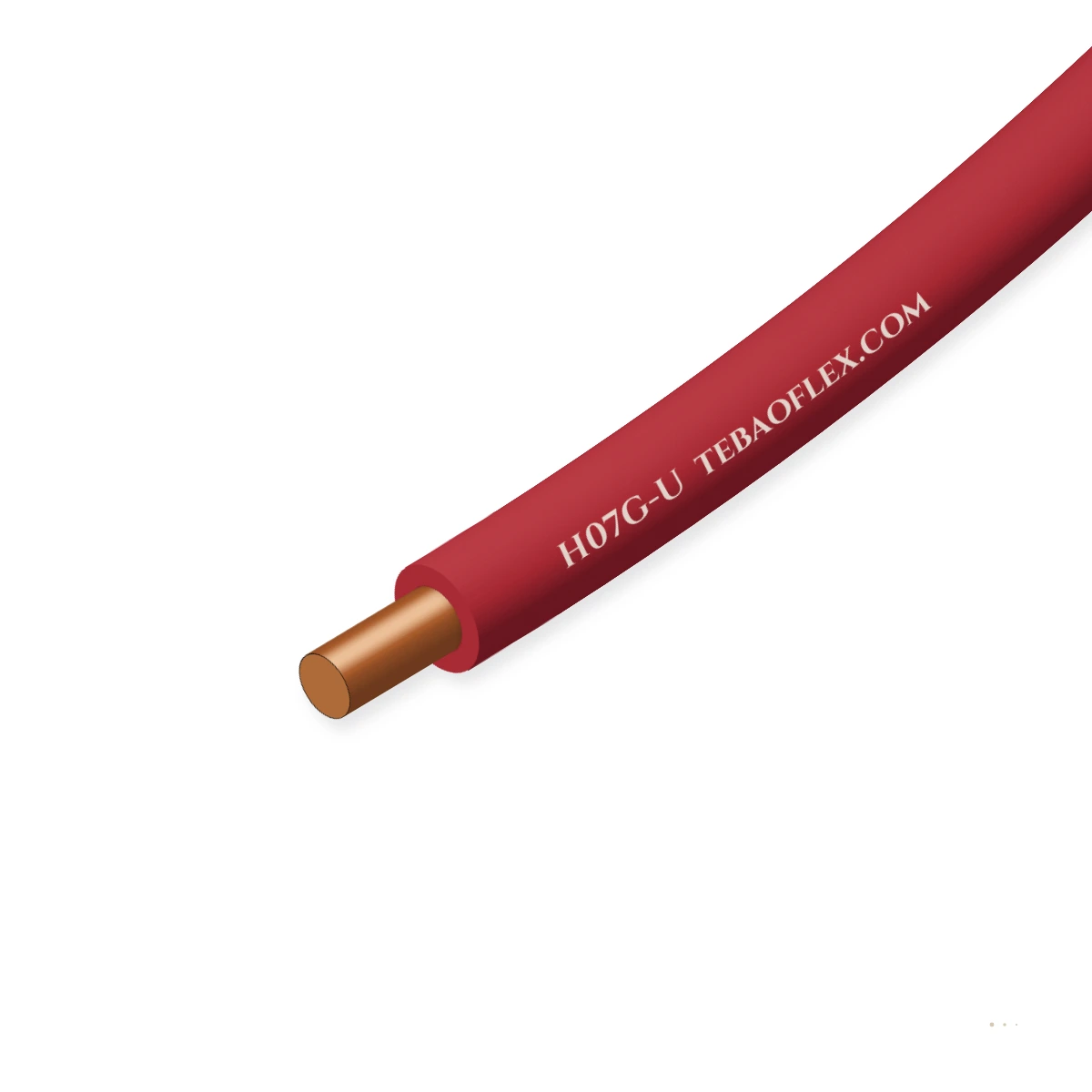

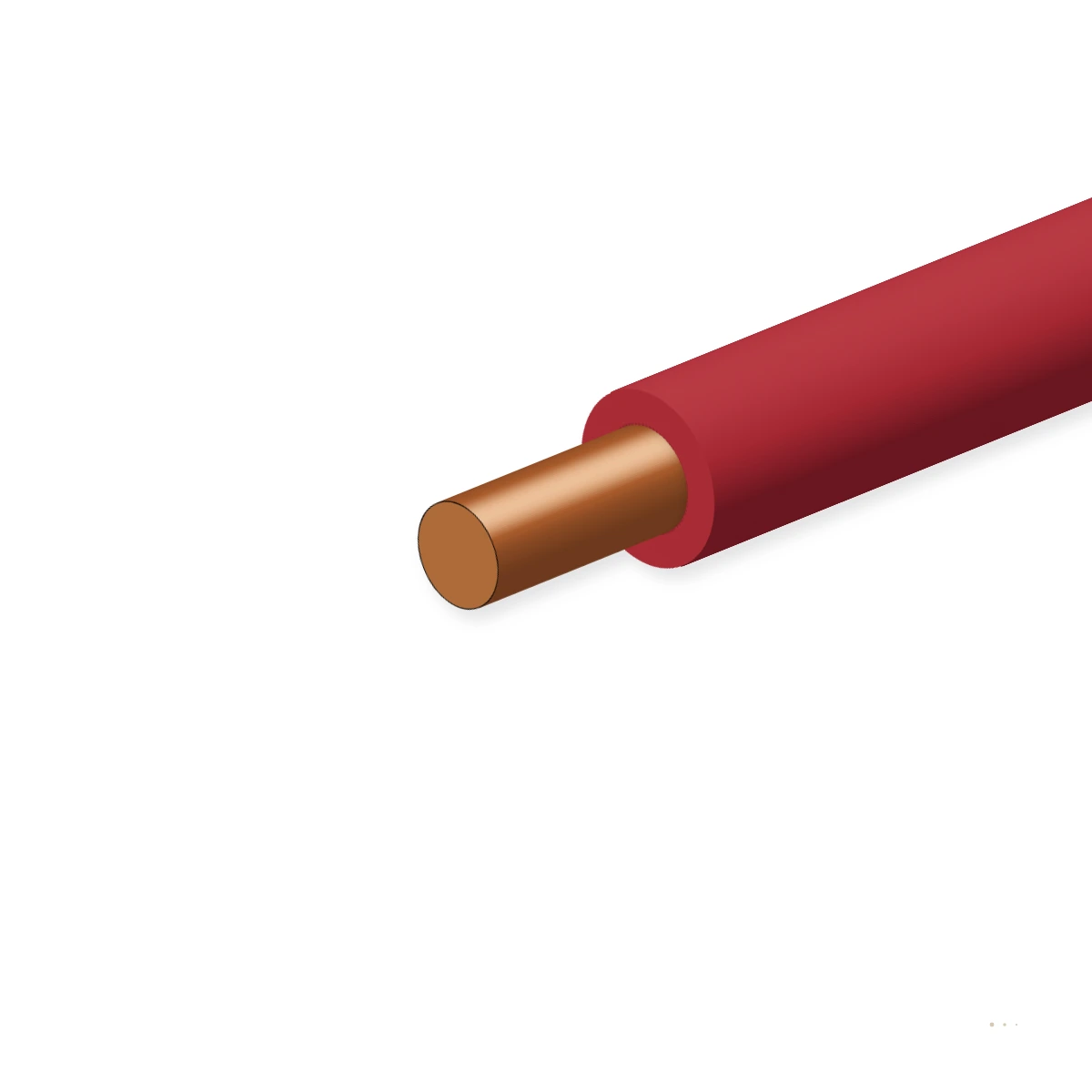

H07G-U Sólido-Conductor EVA Resistente al calor Alambre450/750 V Class 1 sólido alambre de cobre estañado con +110 °C reticulado EVA EI3 aislamiento

450/750 V Class 1 sólido alambre de cobre estañado con +110 °C reticulado EVA EI3 aislamiento

Retardante de llama
Ozono, UV y humedad
Homologado
Designación de pedido
H07G-U 1×2.5
Ø ext. ≈
3.60 mm
Espesor de pared
0.90 mm
Total peso ≈
35.0 kg/km
Min. curvatura R (fijo)
14 mm
Todas las medidas (9)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Tensión nominal
450/750 V
U0/U · 2500 V AC ensayo tensión
Máx. temperatura
+110 °C
Continuo conductor · +120 °C peak
Conductor
Sn-Cu Class 1
Sólido cobre estañado según IEC 60228
Aislamiento
EVA Type EI3
Reticulado elastómero EN 50363-1
Min radio de curvatura
4 × OD fijo
≤ 8 mm OD (5 × OD > 8 mm)
Rango de secciones
1.5 a 10 mm²
Harmonised + 0.5–16 mm² ampliada

Valores típicos para este tipo de cable, basados en EN 50525-2-42 / DIN VDE 0285-525-2-42 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es H07G-U adecuado para su máquina?

Harmonised H07G-U sólido-conductor resistente al calor unipolar alambre a EN 50525-2-42, combinando un Class 1 cobre estañado conductor con libre de halógenos reticulado EVA (EI3) aislamiento para fijo interno cableado hasta +110 °C .

Horno, estufa y zona de alta temperatura

Adecuado

Designed para warm-Zona junction cajas, drying ovens, foundry luminaires, y heating apparatus hasta +110 °C continuo.

Cableado de celdas y armarios de control

Adecuado

Sólido Class 1 cobre estañado conductor holds su formed curvatura geometría cleanly dentro de control panels, embarrado chambers, y push-en terminals.

Instalación fija

Adecuado

Homologado para fijo installation en seco o damp rooms dentro de superficie o embebido conduits y cerrado installation conductos.

Máquinas habitualesIndustrial Ovens & DryersAlto-Intensity LuminairesAparamenta & Control PanelsCommercial Heating AparatosFoundry & Glasswork Auxiliaries

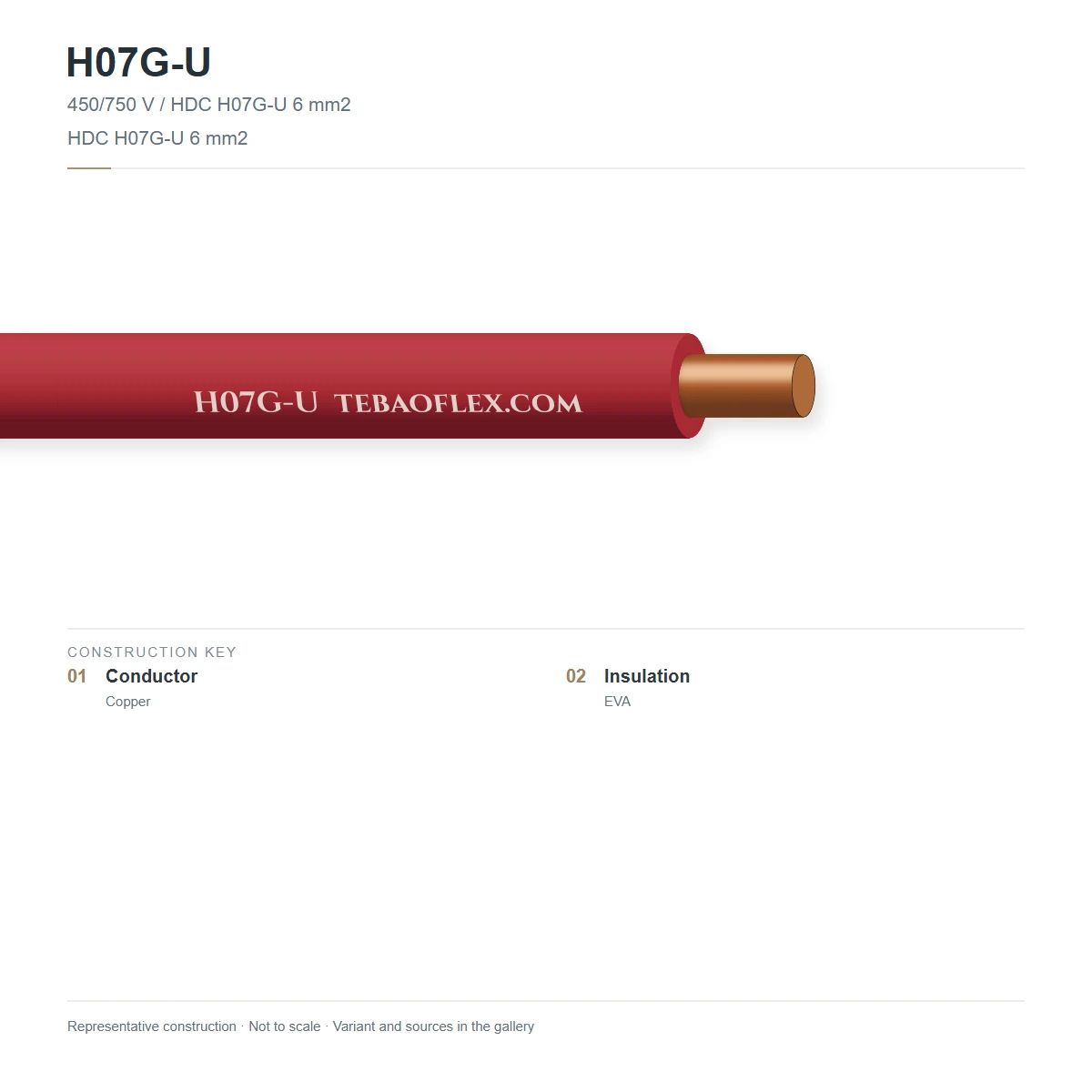

Construcción

Capa por capa

Unipolar sólido construcción según EN 50525-2-42 (DIN VDE 0285-525-2-42): Class 1 conductor de cobre estañado y libre de halógenos reticulado EVA compuesto EI3 .

123
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Sólido conductor de cobre estañadoEstañado recocido cobre electrolítico alambre (Cu- ETP1, IEC 60228 Class 1)Estaño barrera evita cobre catalysed térmica ageing del elastómero a +110 °C
2Primario EVA dieléctricoReticulado etileno-vinyl acetate (EVA) compuesto elastomérico Type EI3Termoestable network resists fusión, solder-iron contacto, y térmica deformation
3Integral libre de halógenos exterior pielHomogéneo extruido EI3 EVA superficie (codificados por colores)Libre de halógenos según IEC 60754-1/2 y retardante de la llama según IEC 60332-1-2

H07G-U (1.5–10 mm²)

Harmonised EN 50525-2-42 sólido Class 1 tamaños en negro, azul, marrón, rojo, blanco, y verde-amarillo

05G-U (0.5–1.0 mm²)

Ampliada 300/500 V sólido EVA de cableado interno gauges para compacto luminaire ballasts y thermostat blocks

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en EN 50525-2-42 / DIN VDE 0285-525-2-42. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal U0/U
450/750 V AC
Protegido aparamenta tensión
Hasta 600/1000 V AC en protegido conductos
Tensión de ensayo CA
2500 V AC (50 Hz, 5 min)
Aislamiento resistencia (20 °C)
≥ 200 MΩ·km (≥ 0.011 MΩ·km a +110 °C)
Base de capacidad de corriente
DIN VDE 0298-4 para +110 °C resistente al calor alambre

Térmicos

Temp. continua del conductor
-40 °C a +110 °C
Corto-term peak temperatura
+120 °C (hasta 1000 h cumulative)
Temperatura máxima de cortocircuito
+250 °C (máx.. 5 s duration)
Temperatura mínima de instalación
-25 °C durante handling y flexión

Mecánicos

Conductor cableado clase
IEC 60228 Class 1 (sólido único alambre)
Radio mínimo de curvatura (≤ 8 mm OD)
4 × general diámetro (fijo installation)
Radio mínimo de curvatura (> 8 mm OD)
5 × general diámetro (fijo installation)
Tensión máxima de tracción
50 N/mm² de cobre sección transversal (static)

Resistencia

Retardancia de la llama
IEC 60332-1-2 / EN 60332-1-2 vertical llama
Libre de halógenos & acid gas
IEC 60754-1 / EN 60754-2 (pH ≥ 4.3)
Humo density
Baja emisión de humos emission según IEC 61034-2
Térmica ageing & ozono
Reticulado EI3 resists ozono & UV

Normas de referencia

Norma de construcción
EN 50525-2-42 / DIN VDE 0285-525-2-42
Former national código
HD 22.7 S2 / DIN VDE 0282-7
Especificación del conductor
IEC 60228 / DIN EN 60228 Class 1 estañado
RoHS & REACH
2011/65/EU (RoHS 3) & REACH SVHC compliant

Identificación

Aislamiento colores
Negro, azul, marrón, rojo, blanco, gris, GNYE
Leyenda impresa en superficie
TEBAOFLEX H07G-U <HAR> [mm²] EN 50525-2-42
Partida arancelaria (HS)
8544.49

Dimensiones

9 estándar configuraciones (H07G-U)

Engineering dimensions, conductor cableado, masa y eléctrico ratings para H07G-U según EN 50525-2-42 / DIN VDE 0285-525-2-42 .

Dimensiones y pesos
Designación de pedidoSección transversal / tamañoConductor construcciónPared ≈
mm		Ø ext. ≈
mm		Metal
kg/km		Peso ≈
kg/km		Min. curvatura R
fijo mm		Consulta
Estándar H07G-U configuraciones
H07G-U 1×0.50.51×0.80 mm sólido0.602.004.88.68
H07G-U 1×0.750.751×0.98 mm sólido0.602.207.211.69
H07G-U 1×111×1.13 mm sólido0.602.409.614.710
H07G-U 1×1.51.51×1.38 mm sólido0.803.0014.422.412
H07G-U 1×2.52.51×1.78 mm sólido0.903.6024.035.014
H07G-U 1×441×2.26 mm sólido1.004.3038.453.417
H07G-U 1×661×2.76 mm sólido1.004.8057.674.819
H07G-U 1×10101×3.57 mm sólido1.206.0096.0121.924
H07G-U 1×16161×4.51 mm sólido1.207.00153.6185.328
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Exterior diameters y weights se nominal engineering values para H07G-U subject a estándar manufacturing tolerances según EN 50525-2-42 / DIN VDE 0285-525-2-42 .

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
Dieléctrico spark / De alta tensión withstand ensayo100 % en-line spark y AC/DC dieléctrico withstand según EN 50525-2-42 / DIN VDE 0285-525-2-42Cada longitud fabricada
Conductor DC resistencia & continuidad supervisiónDentro de máximo 20 °C resistencia limit especificado para H07G-UCada spool o tambor longitud
Ensayos por muestreo
Térmica ageing & dimensional verificationEspesor de pared, concentricity y post-ageing elongation según EN 50525-2-42 / DIN VDE 0285-525-2-42Por lote de producción
Llama, outgassing o de alta temperatura enduranceQualified a EN 50525-2-42 / DIN VDE 0285-525-2-42 térmica y environmental performance criteriaCalificación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

EN 50525-2-42 / DIN VDE 0285-525-2-42CE (2014/35/EU) & RoHS 3 (2015/863/EU) CompliantREACH SVHC & Halógenos/Asbestos Conformidad Verified

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX H07G-U 450/750 V 1×2.5 EN 50525-2-42 CE
Forma de suministro
De precisión spools, coils o export wooden tambores
Estándar pasos
50 m · 100 m · 500 m · 1000 m (o corte harnesses)
Pedido mínimo
100 m (stock tamaños) · 300–500 m (a medida construcción)
Plazo de entrega
2–4 weeks ex-trabaja
Incoterms
EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDFH07G-U Solid-Conductor EVA Heat-Resistant Wire – ficha técnica (inglés)9 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación H07G-U (Excel, inglés)Las 9 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

What está el difference entre H07G-U, H07G-R, y H07G-K bajo EN 50525-2-42?
Todos tres share el mismo 450/750 V tensión grado y +110 °C reticulado EVA (Type EI3) aislamiento, differing solo en conductor cableado según IEC 60228: H07G-U uses un Class 1 sólido único alambre para formar-holding panel tendido, H07G-R uses un Class 2 rigid 7/19-wire cableado conductor, y H07G-K uses un Class 5 trenzado fino flexible conductor.
Why does H07G-U require un conductor de cobre estañado instead de cobre desnudo?
A continuo operating temperatures de +110 °C y peaks hasta +120 °C, cobre desnudo accelerates thermo-oxidative degradation de elastomérico aislamiento y forma superficie oxide film a terminals. El estaño recubrimiento actúa como un diffusion barrera y mantiene bajo contacto resistencia en screw y push-en abrazaderas.
CAN H07G-U be operated a 600/1000 V dentro de aparamenta cabinets?
Yes. Bajo EN 50565-2 y DIN VDE 0298-3 installation rules, 450/750 V harmonised EVA hilos may be operated hasta 600/1000 V AC cuando installed en protegido, encerrado aparamenta assemblies, luminaires, o interno aparatos conductos donde mecánico daños está excluded.
Está el EI3 reticulado EVA aislamiento en H07G-U libre de halógenos?
Yes. Compuesto Type EI3 según EN 50363-1 está un peroxide- o reticulado por haz de electrones etileno-vinyl acetate elastómero formulated sin halogens, fulfilling IEC 60754-1 y IEC 60754-2 requirements para que sin corrosive hydrochloric o hydrofluoric acid gases se released en un incendio.
