Producto

EV Carga Station & Híbrido Alimentador CablesCEI UNEL 35318 / CEI 20-130.6/1 kV AC · 1.5 kV DC90°C HEPR G16 + Apantallado Piloto (O)

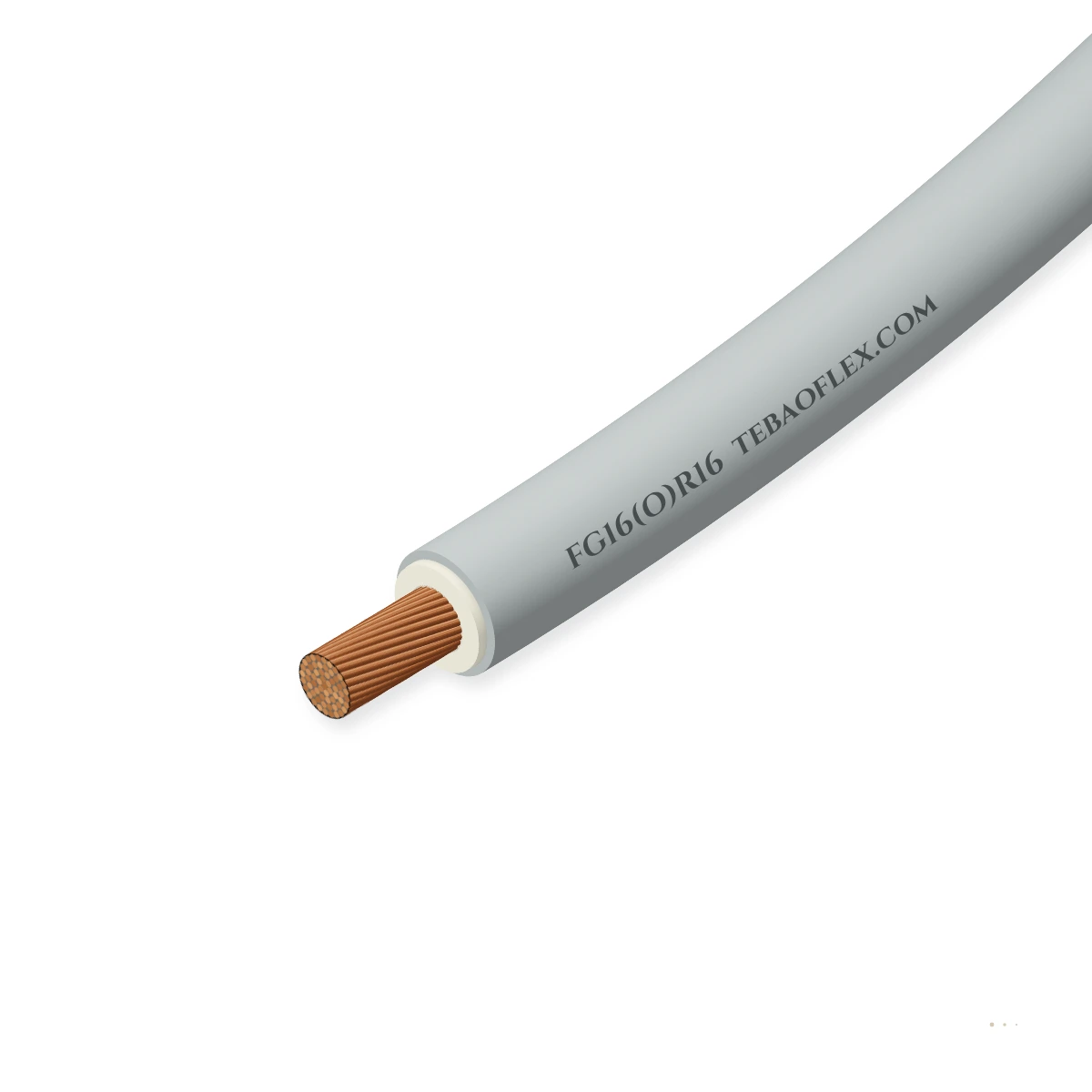

FG16(O)R16 EV Carga-Station DC Connection CableCEI UNEL 35318 / CEI 20-13 0.6/1 kV AC (1.5 kV DC) Class 5 HEPR G16 + apantallado piloto

CEI UNEL 35318 / CEI 20-13 0.6/1 kV AC (1.5 kV DC) Class 5 HEPR G16 + apantallado piloto

Retardante de llama
Pantalla CEM
Resistente al aceite
Homologado
Designación de pedido
FG16(O)R16 5G16 + 1×(2×1.5) mm²
Ø ext. ≈
24.2 mm
Cobre peso
815 kg/km
Total peso ≈
1,090 kg/km
Min. curvatura R (fijo)
121 mm
Todas las medidas (6)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Tensión nominal
0.6/1kV / 1.5kV
0.6/1 kV AC · hasta 1.5 kV DC

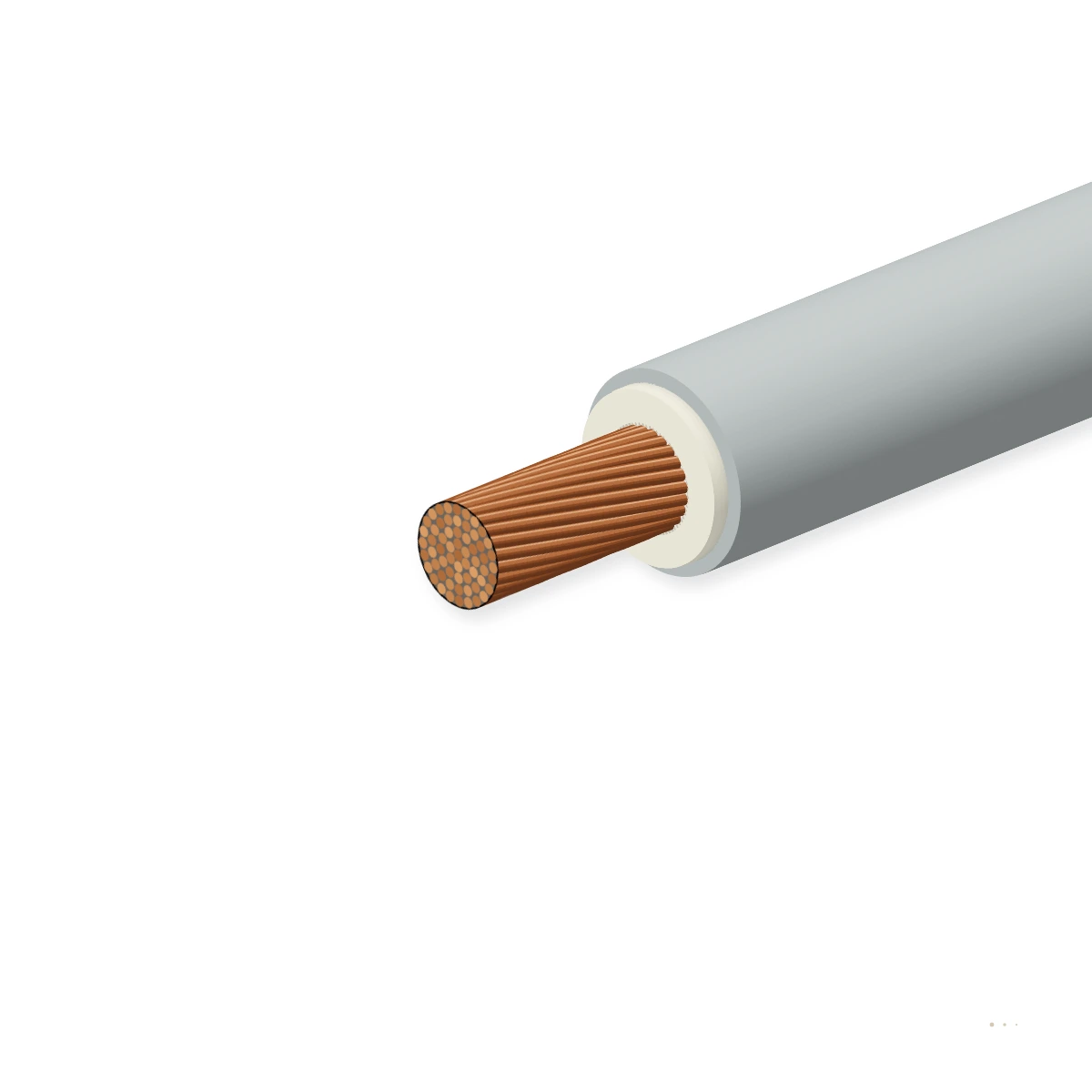

Conductor
Class 5 Flexión Cu
Flexible desnudo cobre EN 60228
Aislamiento
G16 HEPR 90 °C
De alto módulo EPR caucho (+250°C Isc)
Piloto / datos (O)
Cu-Apantallado Par
C4/0.6/1 kV aislados control elemento
Cubierta exterior
R16 Gris PVC
CPR Cca- s3,d1,a3 incendio performance
Radio mínimo de curvatura
4 × D / 6 × D
Flexible Class 5 cabinet & conducto tendido

Valores típicos para este tipo de cable, basados en CEI UNEL 35318 / CEI 20-13 / EN 50575 (FG16(O)R16 0.6/1 kV AC · 1.5 kV DC) — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es FG16(O)R16 adecuado para su máquina?

FG16(O)R16 EV Carga-Station DC Connection Cable está un Italian CEI UNEL 35318 y CEI 20-13 compliant flexible híbrido potencia-y-control alimentador nominal a 0.6/1 kV AC y hasta 1.5 kV DC, combinando Class 5 flexible desnudo cobre principal Conductores de fuerza

Instalación fija

Adecuado

Homologado para directo burial, subterráneo conductos, cable bandejas portacables, y masonry walls según CEI 20-67 y EN 50575 CPR Cca.

Cableado de celdas y armarios de control

Adecuado

Class 5 flexible cobre y G16 elastomérico aislamiento curvatura a 4×D dentro de estrecho DC dispenser pedestals.

Inmersión y zonas húmedas

Adecuado

AD8 agua-inmersión capable G16 HEPR/R16 construcción resists flooded servicio stationforecourt pits.

Máquinas habitualesDC Rápido & Ultra-Rápido EV Chargers (HPC)Potencia cabinet a satellite dispenser enlacesBattery Energía Storage Sistemas (BESS)Servicio-station & highway carga plazas

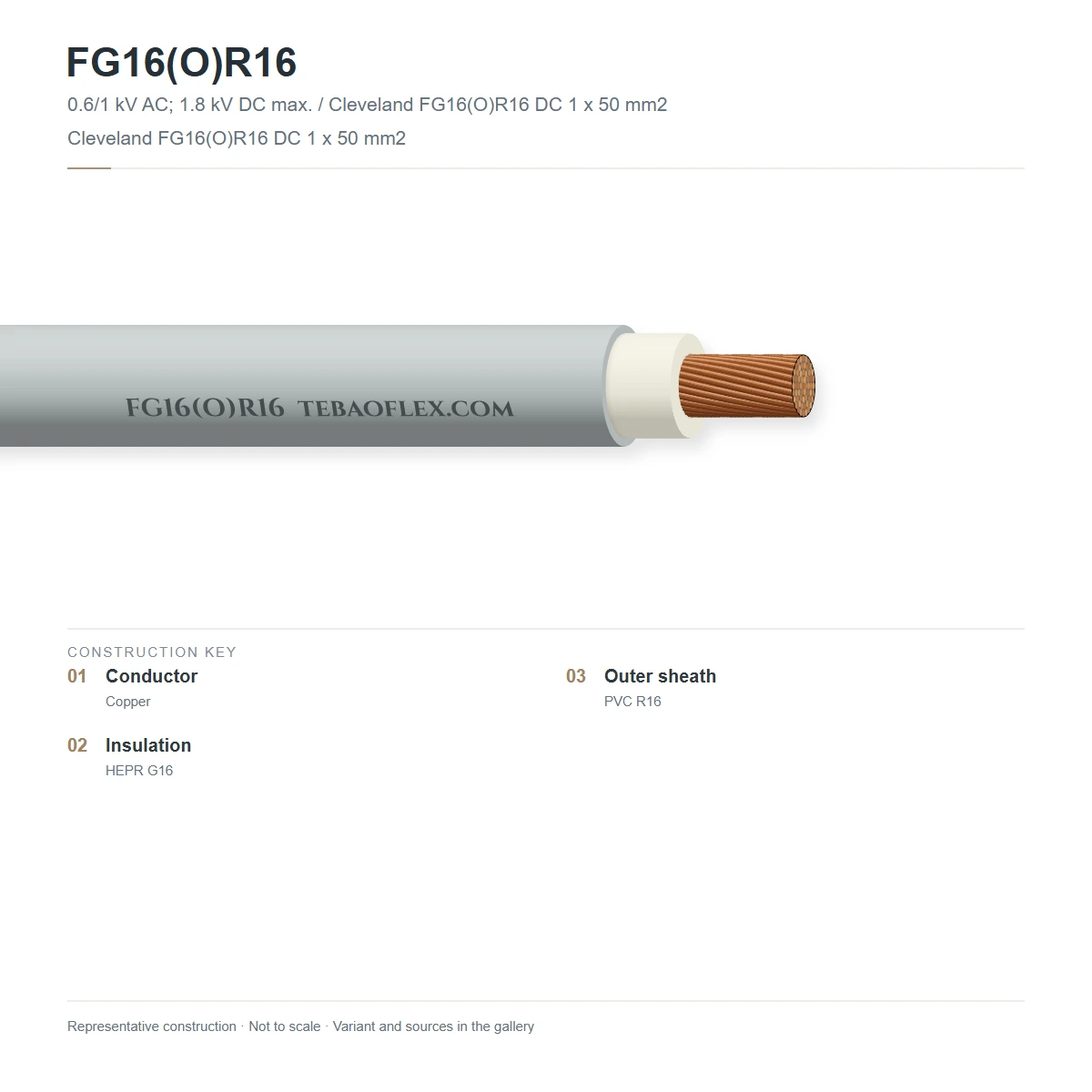

Construcción

Capa por capa

Class 5 flexible desnudo cobre Conductores de fuerza (16 mm² a 150 mm² en 2C, 3G, 4G, o 5G) aislado con 90 °C G16 HEPR elastómero, dispuestos hasta

12345
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Class 5 flexible cobre potencia & pilotoEN 60228 Class 5 flexible cobre recocido conductores de fuerza (16–150 mm²) + Class 5 Conductores pilotoCEI EN 60228
2G16 HEPR caucho aislamiento (90 °C)De alto módulo reticulado elastómero de etileno-propileno (G16 según CEI 20-11) en potencia yCEI 20-13 / UNEL 35318
3Individual pantalla de cobre '(O)' enTrenza de alambre de cobre estañado (≥ 85 % cobertura) + poliéster envoltura aislando el control/pilotoCEI UNEL 35318 (O)
4Interior relleno / asientoRetardante de la llama elastomérico relleno manteniendo circular sección transversalCEI 20-13
5R16 cubierta exterior (CPR Cca)Especial abrasión- y hidrocarburos-resistente PVC compuesto Type R16 (RAL 7001 Gris)CEI 20-11 / EN 50575 Cca

FG16(O)R16 DC Dispenser Link (2×35–2×150 + 1G + (2×1.5))

DC +/ DC - conductores de fuerza + de protección tierra + apantallados con cobre piloto par para 50–350 kW DC satellite dispensers.

FG16(O)R16 trifásico AC/DC Híbrido (5G6–5G50 + (2×1.5))

5 conductores de fuerza + apantallado control par para smart AC/DC chargers con remote emergencia-stop y CAN/RS-485 link.

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en CEI UNEL 35318 / CEI 20-13 / EN 50575 (FG16(O)R16 0.6/1 kV AC · 1.5 kV DC). Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal U0/U (AC / DC)
0.6/1 kV AC · hasta 1.5 kV DC (1,800 V DC
Piloto unidad tensión nominal
0.6/1 kV (co-nominal para safe co-existence
AC dieléctrico ensayo tensión
4,000 V AC para 5 minutes
Máx.. conductor operating temp..
+90 °C continuo · +250 °C cortocircuito
Capacidad de corriente advantage
+15 % mayor capacidad de corriente que 70 °C PVC cables

Térmicos

Operating ambient temperatura
-30 °C a +80 °C (máx.. conductor +90 °C)
Mínimo installation temp..
-15 °C

Mecánicos

Radio mínimo de curvatura
4 × D (D ≤ 25 mm) · 5 × D (D > 25 mm) fijo
Impacto & agua inmersión
AG2 medio impacto · AD8 permanente agua

Resistencia

CPR incendio reaction clase
EN 50575 Clase Cca- s3,d1,a3 (EN 50399 / EN
Baja emisión de humos & aceite resistencia
EN 61034-2 · CEI 20-34 hidrocarburos &

Normas de referencia

Primario especificación
CEI UNEL 35318 · CEI 20-13 · EN 50575
Italian incendio código conformidad
IMQ EFP certified para public garages &

Identificación

Colores de conductores
DC: Rojo/Negro o Marrón/Azul + G/Y · Piloto
Color de la cubierta exterior
RAL 7001 Gris

Dimensiones

6 estándar configuraciones (FG16(O)R16)

Nominal dimensions, cobre weights, DC resistencia y capacidades de corriente para FG16(O)R16 según CEI UNEL 35318 / CEI 20-13 / EN 50575 (FG16(O)R16 0.6/1 kV AC · 1.5

Dimensiones y pesos
Designación de pedidoConductores × TamañoPrincipal sección transversalØ ext. ≈
mm		Cobre
kg/km		Peso ≈
kg/km		Min. curvatura R
fijo mm		Consulta
Estándar FG16(O)R16 configuraciones
FG16(O)R16 5G10 + 1×(2×1.5) mm²5G10 + (2×1.5)10.0 mm²21.4525760107
FG16(O)R16 5G16 + 1×(2×1.5) mm²5G16 + (2×1.5)16.0 mm²24.28151,090121
FG16(O)R16 3G35 + 1×(2×1.5) mm² DC Link3G35 + (2×1.5)35.0 mm²27.51,0601,410138
FG16(O)R16 3G50 + 1×(2×1.5) mm² DC Link3G50 + (2×1.5)50.0 mm²31.21,5101,950156
FG16(O)R16 3G70 + 1×(2×1.5) mm² DC Link3G70 + (2×1.5)70.0 mm²35.62,0902,640178
FG16(O)R16 2×95 + 1G50 + 1×(2×1.5) mm² HPC DC2×95 + 1G50 + (2×1.5)95.0 mm²37.82,3602,980189
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Exterior diameters y weights se nominal factory values subject a ±5 % manufacturing tolerance según CEI UNEL 35318 / CEI 20-13 / EN 50575 (FG16(O)R16 0.6/1 kV AC · 1.5 kV DC).

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
4.0 kV AC dieléctrico ensayo en potencia & Conductores piloto4,000 V AC para 5 min según CEI 20-13 sin breakdown100 % de tambores
Class 5 DC conductor resistencia @ 20 °CCEI EN 60228 Class 5 flexible cobre limita100 % de tambores
Ensayos por muestreo
G16 HEPR elastic módulo & hot-set ensayoCEI 20-11 G16 de alto módulo cruz-linking verificationPor lote de producción
EN 50399 CPR Cca- s3,d1,a3 incendio & humo ensayoCalor release, llama spread & droplet conformidadNotified body DoP

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

CEI UNEL 35318 / CEI 20-13EN 50575 CPR Cca- s3,d1,a3AD8 Submersion Nominal

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX FG16(O)R16-0.6/1KV CEI UNEL 35318
Forma de suministro
No-returnable timber tambores o pesado export
Estándar tambor pasos
250 m · 500 m · 1000 m · a medida corte pasos
Pedido mínimo
100 m (stock variants) · 500 m (a medida)
Plazo de entrega
2–4 weeks ex-trabaja
Incoterms
EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDFFG16(O)R16 EV Charging-Station DC Connection Cable – ficha técnica (inglés)6 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación FG16(O)R16 (Excel, inglés)Las 6 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

What does cada letra en el designation FG16(O)R16 stand para?
En Italian CEI cable nomenclature, 'F' indica un Class 5 Conductor flexible de cobre, 'G16' indica 90 °C de alto módulo reticulado caucho de etileno-propileno (HEPR) aislamiento, '(O)' indica un interno colectivamente apantallados con cobre control/señal unidad, y 'R16' indica el CPR Cca-nominal resistente a la abrasión PVC cubierta exterior. Cada production tambor
Why está FG16(O)R16 widely used entre DC EV rectifier cabinets y carga dispensers?
Dividido-arquitectura DC rápido chargers house el AC/DC potencia módulos en un central cabinet y tramo 400 V a 1,000 V DC subterráneo a satellite dispensers. FG16(O)R16 soporta el de alta corriente DC + y DC - potencia, el de protección tierra, y el apantallados con cobre CAN/enclavamiento/contactor piloto par en un AD8 impermeable al agua cable.
How does G16 HEPR aislamiento improve capacidad de corriente compared con estándar PVC cables?
G16 de alto módulo EPR operates continuously a +90 °C (vs. +70 °C para PVC) y handles +250 °C cortocircuito temperatures (vs. +160 °C para PVC). Esta eleva continuo capacidad de corriente por ~15 % y permite un menor cobre sección transversal para 150 A a 350 A DC rápido-carga alimentadores.
Why está el interno piloto par '(O)' tanto 0.6/1 kV aislado y cobre-trenza apantallado?
Insulating el Conductores piloto con 0.6/1 kV G16 compuesto satisfies CEI 64-8 tensión co-existence rules sin physical conducto barriers, mientras el ≥ 85 % Pantalla de trenza de cobre estañado blocks de alta frecuencia IGBT conmutación ripple en el DC busbars de corrupting CAN o CP/PP control señales.
