Producto

Control & señal cables300/500 V · 4 kV EnsayoCubierta interior extruida + Cu TrenzaTMPU Poliuretano Exterior (CP)

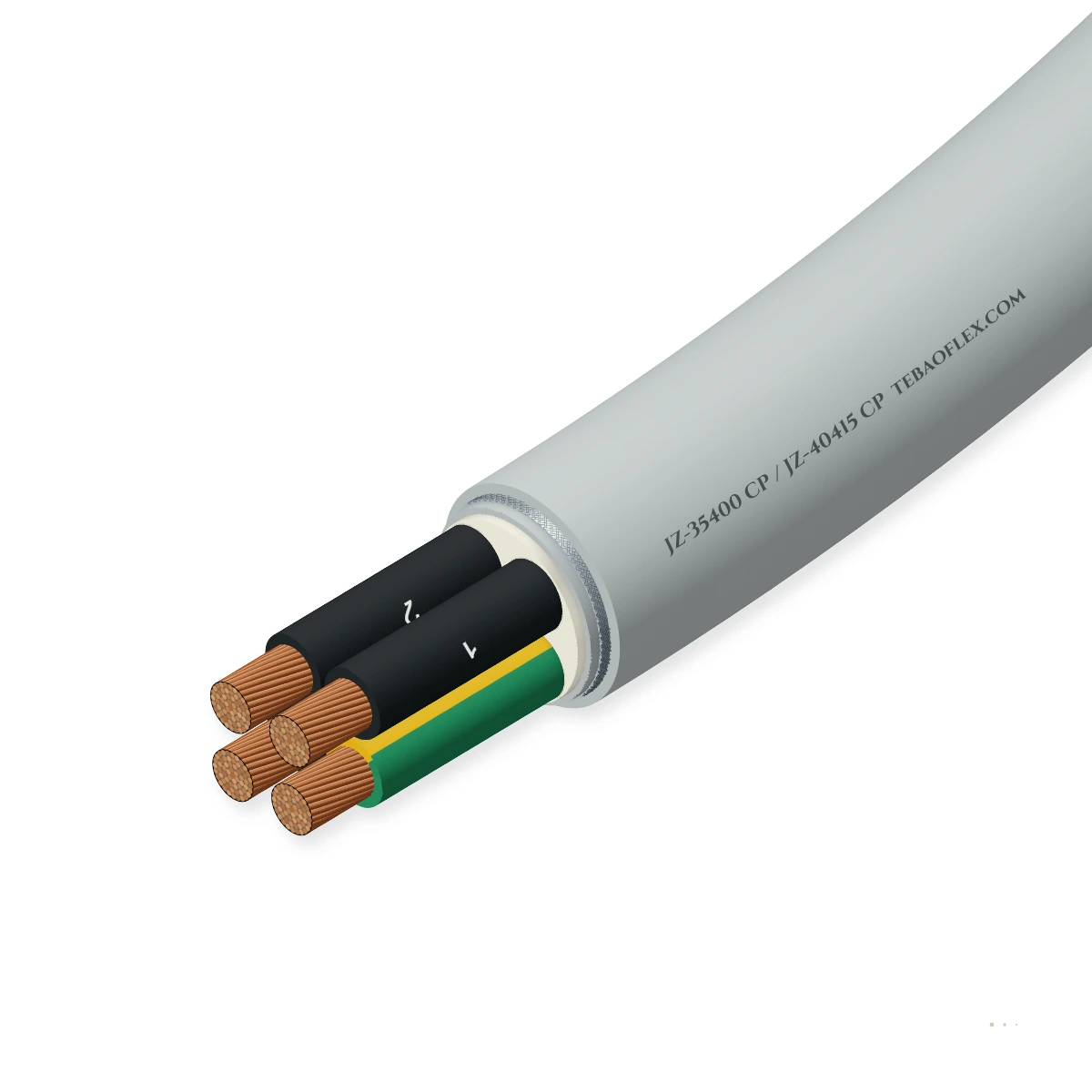

JZ-35400 CP / JZ-40415 CP Cobre-Trenza Apantallado PVC/PUR Control300/500 V interior-con cubierta de cobre estañado trenza apantallado PVC/PUR Cable de control

300/500 V interior-con cubierta de cobre estañado trenza apantallado PVC/PUR Cable de control

Resistente al aceite

Exterior y húmedo

Resistente al agua

Ozono, UV y humedad

Conductores × sección

Designación de pedido: JZ-35400 CP 7G1.5
Ø ext. mín.: 11.3 mm
Ø ext. máx.: 12.3 mm
Peso ≈: 268 kg/km
Radio mín. curvatura: 74 mm

Comprobar mi tambor Todas las medidas (36)

Solicitar presupuesto Ficha técnica WhatsApp

Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor

Tensión nominal: 300/500 V
Tensión de ensayo: 4000 V AC
Construcción: Interior PVC + CP
Temp.. flexión: −15…+80 °C
Radio de curvatura: 6–15 × OD
Rango de secciones: 0.5–16 mm²

Valores típicos para este tipo de cable, basados en DIN VDE 0285 / EN 50363-10-2 (CP = Cu Trenza + PUR) — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es JZ-35400 CP / JZ-40415 CP adecuado para su máquina?

De servicio pesado 300/500 V EMC -apantallado Cable de control (`JZ-35400 CP / JZ-40415 CP`, `YSLYCY-PUR`) con Class 5 conductores de cobre (0.5–16 mm²), numerados TI2 PVC conductores, extruido PVC Asiento interior, ≥80 % de cobre estañado trenza (`C`) y TMPU poliuretano cubierta (`P`).

Instalación fija

Adecuado

EMC -sensibles máquina herramientas, transferencia líneas, acero processing, bottling y washdown maquinaria.

Alimentación apantallada variador VFD a motor

Adecuado

De cobre estañado trenza pantalla ('C') sobre un Cubierta interior extruida proporciona 360° EMC prensaestopas clamping y Baja impedancia de transferencia.

Arrastre y remolque

Adecuado

Cubierta exterior de TMPU poliuretano ('P') resists sharp metal chips, aceite sumps, microbes y workshop floor drag.

Cadena portacables

Con condiciones

Suitable para occasional flexión y guiado lazos; para 600 V UL/CSA doble-nominal PUR, select JZ-602-C-PUR .

Uso JZ-602-C-PUR

Máquinas habitualesHúmedo-sump CNC machining & grinding líneasSteelworks, rolling mills & metalformingBeverage bottling, dairy & washdown plantsAutomatizado conjunto & conveyor controlaExterior grúas, polipastos & municipal vehicles

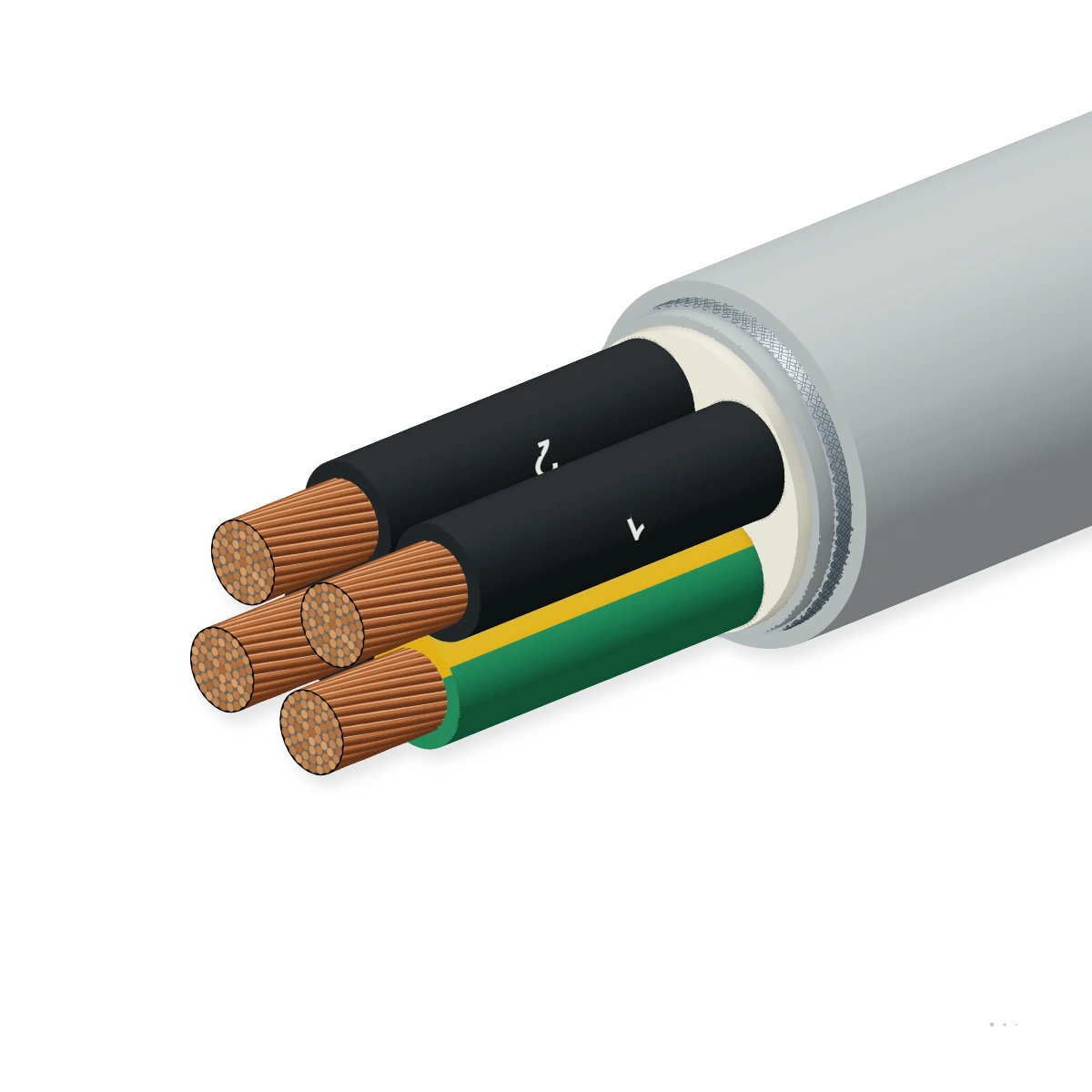

Construcción

Capa por capa

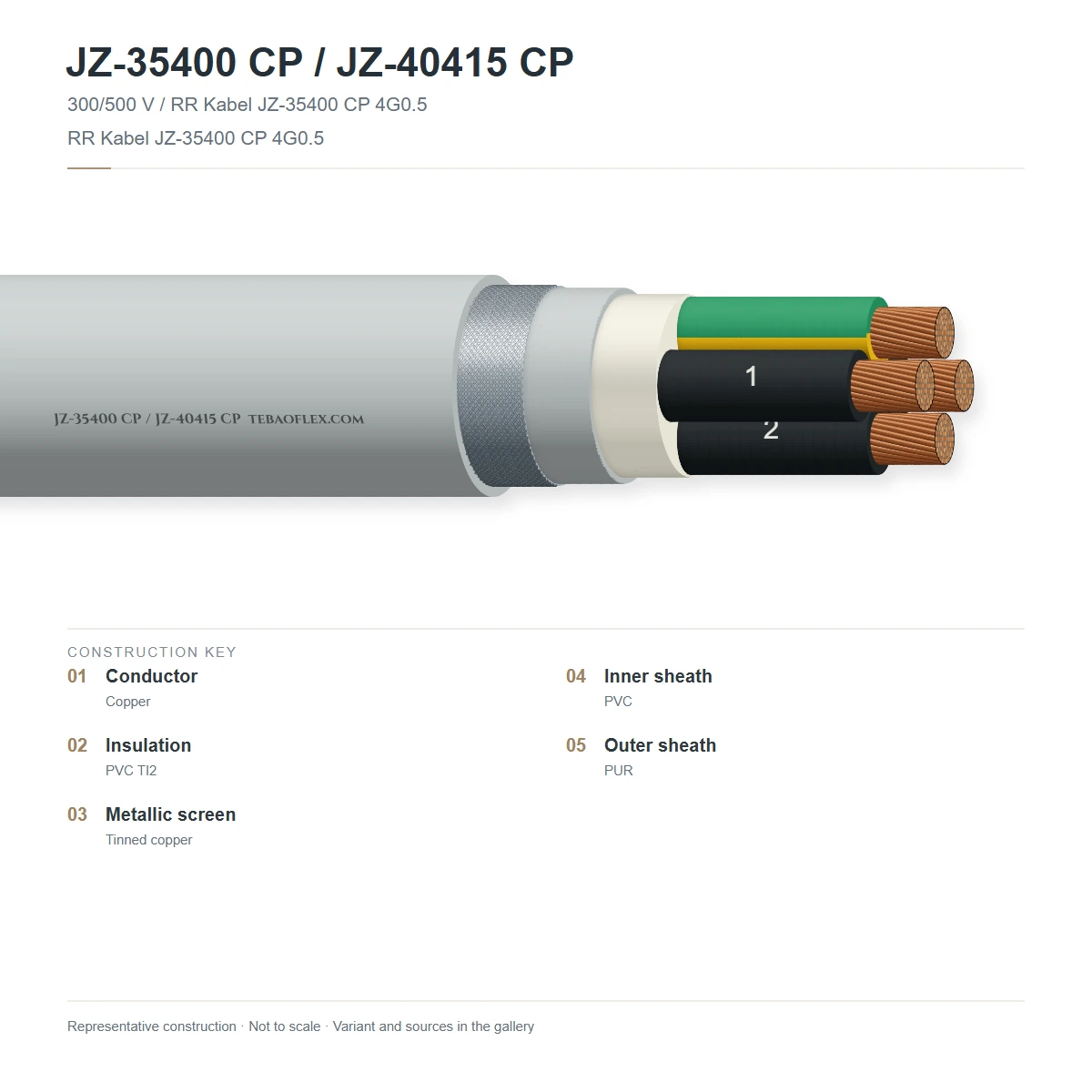

Mostrado: JZ-35400 CP 7G1.5 — Class 5 flexible conductores de cobre desnudo, TI2 PVC Aislamiento de conductor (numerados + GN/YE), extruido PVC Cubierta interior de asiento, ≥80 % de cobre estañado trenza de alambre pantalla ('C') y plata-gris RAL 7001 EN 50363-10-2 TMPU poliuretano cubierta exterior ('P').

Esquema sin escala — generado a partir de los datos de capas

#	Capa	Material y referencia
1	Class 5 Conductor flexible de cobre	Trenzado fino recocido cobre desnudo a DIN VDE 0295 / IEC 60228 Class 5IEC 60228 Class 5
2	TI2 PVC Aislamiento de conductor	Termoplástico PVC compuesto Type TI2 (EN 50363-3) con sequential números + GN/YE conductorEN 50363-3 TI2 · EN 50334
3	Extruido PVC cubierta interior	Completo extruido TM2 PVC Asiento interior that soporta el haz de conductores y evita trenza alambre nickingDIN VDE 0285
4	De cobre estañado trenza pantalla (C)	Close-tejido cobre recocido estañado trenza de alambre con ≥ 80 % cobertura óptica para EMC protecciónDIN VDE 0285 · EN 55011 EMC
5	TMPU poliuretano cubierta exterior (P)	Corte-, desgarro-, microbe- y coolant-resistente compuesto de poliuretano Type TMPU (EN 50363-10-2 / 11YM1), gris RAL 7001EN 50363-10-2 TMPU · EN 60811-404

JZ-35400 CP (Conductores negros con números blancos + GN/YE)

300/500 V interior-con cubierta estañado-Cu trenzado PVC/PUR Cable de control con negro numerados conductores

JZ-40415 CP (Blanco Conductores con Negro Números + GN/YE)

Alto-contrast blanco-conductor / negro-número variante para dimly lit máquina-tool terminal cajas

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en DIN VDE 0285 / EN 50363-10-2 (CP = Cu Trenza + PUR). Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal U0/U: 300/500 V AC
AC ensayo tensión (50 Hz): 4000 V AC (conductor/conductor) · 2000 V AC (conductor/pantalla)
Impedancia de transferencia (30 MHz): ≤ 250 mΩ/m via de cobre estañado trenza de alambre
Aislamiento resistencia (20 °C): ≥ 20 MΩ·km

Térmicos

Temperatura en flexión: −15 °C a +80 °C
Temperatura en instalación fija: −40 °C a +80 °C
Temperatura máxima del conductor: +80 °C continuo · +150 °C cortocircuito

Mecánicos

Radio mínimo de curvatura, fijo: 6 × general diámetro
Radio mínimo de curvatura, en flexión: 15 × general diámetro
Doble-con cubierta CP diseño: Extruido PVC Asiento interior + de cobre estañado trenza ('C') + TMPU poliuretano cubierta exterior ('P')

Resistencia

Aceite, coolant & emulsion: EN 60811-404 resistente a mineral oils, sintético cutting fluids y hydraulic oils
Hidrólisis, UV & abrasión: Polyether TMPU cubierta resists agua, microbes, UV weathering y sharp metal swarf

Normas de referencia

Construcción basis: DIN VDE 0285-525-2-51 & DIN VDE 0207-20 (11YM1)
Compuesto de la cubierta: EN 50363-10-2 Type TMPU
Identificación de conductores: DIN VDE 0293-334 / EN 50334 sequential números (negro/blanco o blanco/negro) + GN/YE
RoHS & REACH: 2011/65/EU (RoHS 2) & EC 1907/2006 compliant

Identificación

Color de la cubierta: Plata-gris (RAL 7001)
Identificación de conductores: Conductores negros con números blancos (JZ-35400 CP) o blanco conductores con negro números (JZ-40415 CP) + GN/YE
Cubierta marcado: TEBAOFLEX JZ-35400 CP / YSLYCY-PUR [Tamaño] 300/500V EMC TMPU CE
Partida arancelaria (HS): 8544.49 (aislado conductores ≤ 1000 V)

Dimensiones

36 estándar JZ-35400 CP / JZ-40415 CP configuraciones

Typical DIN VDE 0285 / EN 50363-10-2 (CP = Cu Trenza + PUR) exterior diámetro limita, cobre content y cable peso.

Dimensiones y pesos
Designación de pedido	Conductores × mm²	AWG ≈	Ø ext. mín. mm	Ø ext. máx. mm	Cobre kg/km	Peso ≈ kg/km	Radio mín. curvatura mm
0.50 mm² JZ-35400 CP / JZ-40415 CP Apantallado PVC/PUR
OZ-35400 CP 2×0.5	2×0.5	20	6.3	6.8	28	68	41
JZ-35400 CP 3G0.5	3×0.5	20	6.6	7.2	35	79	43
JZ-35400 CP 4G0.5	4×0.5	20	7.2	7.8	43	94	47
JZ-35400 CP 7G0.5	7×0.5	20	8.6	9.3	65	138	56
JZ-35400 CP 12G0.5	12×0.5	20	10.8	11.7	99	214	70
JZ-35400 CP 18G0.5	18×0.5	20	12.5	13.6	138	296	82
0.75 mm² JZ-35400 CP / JZ-40415 CP Apantallado PVC/PUR
JZ-35400 CP 3G0.75	3×0.75	18	7.1	7.7	45	94	46
JZ-35400 CP 4G0.75	4×0.75	18	7.6	8.3	55	112	50
JZ-35400 CP 5G0.75	5×0.75	18	8.3	9.0	66	134	54
JZ-35400 CP 7G0.75	7×0.75	18	9.4	10.2	86	174	61
JZ-35400 CP 12G0.75	12×0.75	18	11.8	12.8	136	268	77
JZ-35400 CP 18G0.75	18×0.75	18	13.7	14.9	194	376	89
JZ-35400 CP 25G0.75	25×0.75	18	16.2	17.6	260	508	106
1.00 mm² JZ-35400 CP / JZ-40415 CP Apantallado PVC/PUR
JZ-35400 CP 3G1.0	3×1.0	17	7.5	8.1	53	108	49
JZ-35400 CP 4G1.0	4×1.0	17	8.1	8.8	66	130	53
JZ-35400 CP 5G1.0	5×1.0	17	8.8	9.6	79	156	58
JZ-35400 CP 7G1.0	7×1.0	17	10.0	10.9	106	204	65
JZ-35400 CP 12G1.0	12×1.0	17	12.5	13.6	168	318	82
JZ-35400 CP 18G1.0	18×1.0	17	14.6	15.9	240	448	95
JZ-35400 CP 25G1.0	25×1.0	17	17.3	18.8	326	608	113
1.50 mm² JZ-35400 CP / JZ-40415 CP Apantallado PVC/PUR
JZ-35400 CP 3G1.5	3×1.5	16	8.3	9.0	70	138	54
JZ-35400 CP 4G1.5	4×1.5	16	9.0	9.8	89	168	59
JZ-35400 CP 5G1.5	5×1.5	16	9.9	10.8	108	202	65
JZ-35400 CP 7G1.5	7×1.5	16	11.3	12.3	146	268	74
JZ-35400 CP 12G1.5	12×1.5	16	14.3	15.5	238	426	93
JZ-35400 CP 18G1.5	18×1.5	16	16.7	18.1	342	598	109
JZ-35400 CP 25G1.5	25×1.5	16	19.8	21.5	462	812	129
2.5–16 mm² JZ-35400 CP / JZ-40415 CP Apantallado Control
JZ-35400 CP 3G2.5	3×2.5	14	9.8	10.6	105	195	64
JZ-35400 CP 4G2.5	4×2.5	14	10.7	11.6	134	242	70
JZ-35400 CP 5G2.5	5×2.5	14	11.8	12.8	166	294	77
JZ-35400 CP 7G2.5	7×2.5	14	13.4	14.6	226	392	88
JZ-35400 CP 12G2.5	12×2.5	14	17.0	18.5	368	628	111
JZ-35400 CP 4G4	4×4	12	12.3	13.4	206	345	80
JZ-35400 CP 4G6	4×6	10	14.2	15.4	296	478	92
JZ-35400 CP 4G10	4×10	8	17.5	19.0	475	745	114
JZ-35400 CP 4G16	4×16	6	21.0	22.8	735	1,110	137

Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
Dimensions y weights se typical values según DIN VDE 0285 / EN 50363-10-2 (CP = Cu Trenza + PUR). Mínimo fijo radio de curvatura mostrado está 6 × OD .

Parámetros eléctricos y capacidades de corriente
Sección mm²	AWG ≈	Resistencia CC máx. 20 °C, Ω/km	Único par/conductor 30 °C, un	Multi-haz de conductores 30 °C, un
0.5	20	39	9.0	6.0
0.75	18	26	12.0	10.0
1	17	19.5	15.0	13.0
1.5	16	13.3	23.0	18.0
2.5	14	7.98	30.0	25.0
4	12	4.95	41.0	34.0
6	10	3.3	53.0	44.0
10	8	1.91	74.0	61.0
16	6	1.21	99.0	82.0

Capacidades de corriente a 30 °C ambient en libre air según DIN VDE 0298-4 / DIN VDE 0891-1 . Apply grouping derating factors para multipolar control y señal haces.

Comprobación del tambor

¿Es compatible con su máquina?

Una primera comprobación con valores de catálogo. Ingeniería confirma la geometría del tambor, aceleración y tracción en su oferta.

Medida del cableDiámetro del núcleo del tambor (mm)

Longitud de cable en tambor (m)

Núcleo del tambor 300 mm ≥ 148 mmRadio de curvatura correcto (6 × DE 12.3 mm)

Radio mínimo de curvatura: 74 mm
Diámetro mínimo del núcleo: ≈ 148 mm
Peso de cable en el tambor: 13.4 kg
Contenido de cobre: 7.3 kg

Solo orientativo: basado en el diámetro exterior de la ficha técnica y un radio de curvatura de 6 × DE. El factor de corrección de corriente por capas enrolladas según DIN VDE 0298-4 se evalúa por separado.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

ConductorCuerda clase 5
Ensayo de chispa100 % en línea
CableadoConductores, tierra, rellenos
Extrusión de cubiertaInterior, trenza / pantalla, exterior
Ensayos eléctricosTensión CA, resistencia
DimensionesDE, espesor de pared
Documentos de inspección y expediciónTambor y expedición

Ensayos e inspección	Valor de ensayo / referencia	Frecuencia
Ensayos de rutina
Ensayo de tensión AC	4.0 kV AC (50 Hz)	Cada longitud fabricada
Resistencia CC del conductor	IEC 60228 / DIN VDE 0285 / EN 50363-10-2 (CP = Cu Trenza + PUR) (cobre desnudo)	Cada longitud fabricada
Ensayos por muestreo
Propagación vertical de la llama	IEC 60332-1-2 / EN 60332-1-2	Por lote de producción
Aislamiento & cubierta material physical properties	DIN VDE 0285 / EN 50363-10-2 (CP = Cu Trenza + PUR)	Homologación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

DIN VDE 0285 / EN 50363-10-2 (CP = Cu Trenza + PUR)CE · RoHS 2 (2011/65/EU) · REACH

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX JZ-35400 CP / YSLYCY-PUR [Tamaño] 300/500V EMC TMPU CE

Forma de suministro: Bobinas de madera de exportación o rollos, cortados a medida bajo pedido
Embalaje: Calor-tratado ISPM-15 timber tambores con sealed cable ends
Conductor / cubierta options: A medida conductor counts, par counts o Colores de cubierta bajo pedido

Documentación técnica

Descargas

PDFJZ-35400 CP / JZ-40415 CP Copper-Braid Screened PVC/PUR Control – ficha técnica (inglés)36 dimensiones · construcción, datos técnicos y homologaciones XLSXDatos de especificación JZ-35400 CP / JZ-40415 CP (Excel, inglés)Las 36 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta

Revisión: 2026-10-20
Actualizado: 2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

What does 'CP' mean en JZ-35400 CP / JZ-40415 CP (YSLYCY-PUR)?

'C' indica el de cobre estañado trenza de alambre pantalla (aplicado sobre un extruido PVC Cubierta interior de asiento) y 'P' indica el exterior poliuretano termoplástico (TMPU / '11Y') cubierta.

What está el difference entre JZ-35400 CP y JZ-40415 CP?

Tanto share el exact mismo 300/500 V eléctrico capacidad nominal, extruido PVC cubierta interior, de cobre estañado trenza pantalla y TMPU poliuretano cubierta exterior. JZ-35400 CP uses negro PVC conductores impresos con blanco números, whereas JZ-40415 CP uses blanco PVC conductores impresos con negro números para alto visibilidad en dark terminal armarios.

Why está un extruido PVC cubierta interior used bajo el trenza de cobre?

Un Cubierta interior extruida rellena el intersticios entre el cableado conductores, creating un firme, cilíndrico conductor lecho. Esta keeps el de cobre estañado trenza uniforme bajo flexión, evita trenza hilos de pressing en el Aislamiento de conductor, y garantiza 360° watertight clamping en EMC cable prensaestopas.

How does JZ-35400 CP compare con H05VVC4V5-K y JZ-602-C-PUR?

Compared con H05VVC4V5-K (el cual has un resistente al aceite TM5 PVC cubierta exterior), JZ-35400 CP upgrades el cubierta exterior a corte-, desgarro-, microbe- y coolant-proof TMPU poliuretano. Compared con JZ-602-C-PUR (600 V UL/VDE con vellón separador), JZ-35400 CP añade un completo extruido PVC cubierta interior.
