Producto

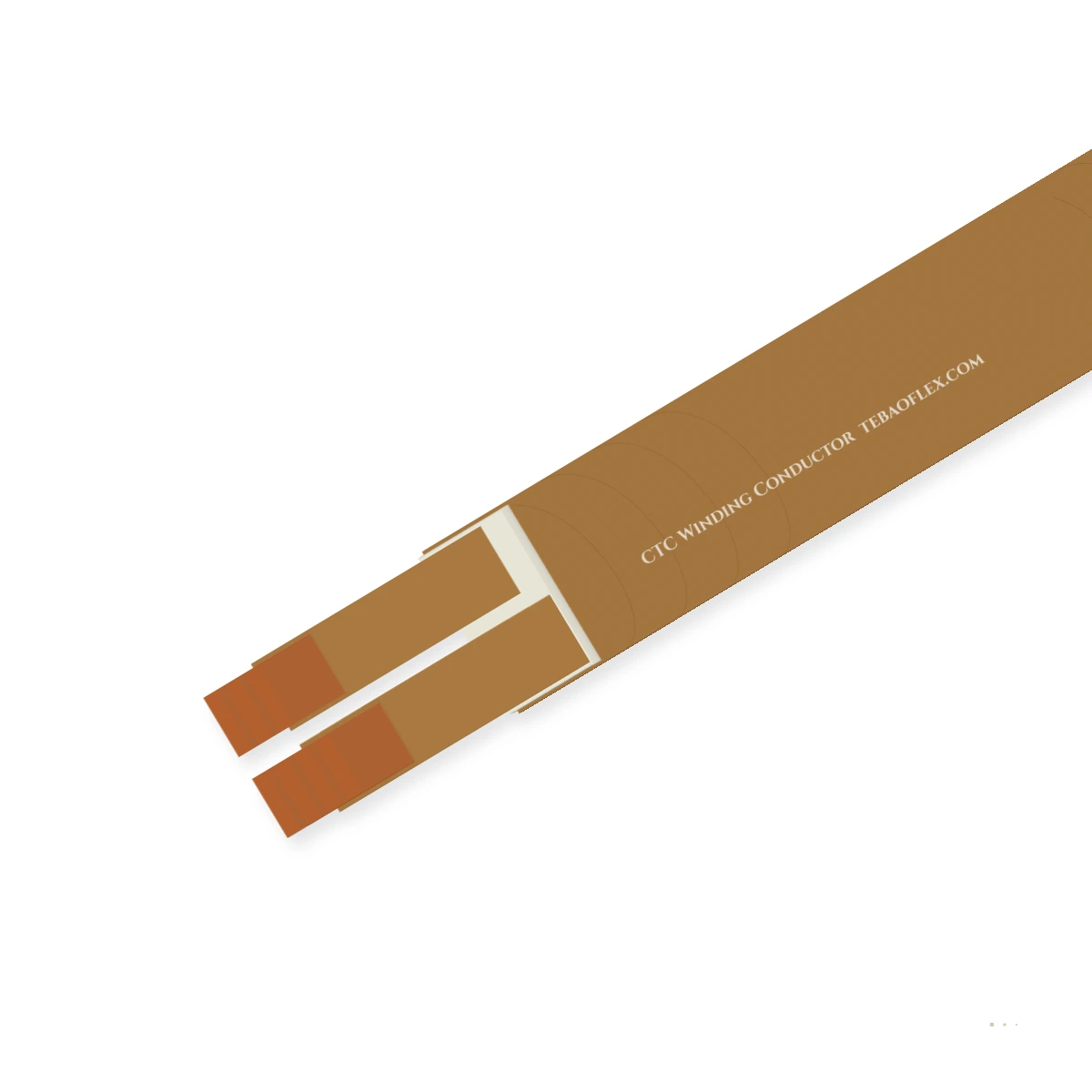

IEC 60317 Continuously Transposed ConductorIEC 60317-0-2 / -12 / -295 a 85 Rectangular HilosPVA / PEI+PAI + Epoxy

CTC Bobinado Conductor5 a de 85 hilos PVA / PEI+PAI enamelled Continuously Transposed Conductor (CTC) para

5 a de 85 hilos PVA / PEI+PAI enamelled Continuously Transposed Conductor (CTC) para

Resistente al aceite
Retardante de llama
Homologado
Designación de pedido
CTC-35X-1.80X8.0-EI200-P20
Cordón geometría
35 × (1.80 × 8.00)
Neto Cu sección
495.5 mm²
General H × W
35.6 × 18.2 mm
Desnudo Cu peso
4,405 kg/km
Todas las medidas (12)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Cordón número
5 a 85 Hilos
Odd número (o doble-haz hasta 170)
Cordón tamaño
1–3.15 × 3–15mm
Espesor × anchura según IEC 60317-0-2
Total Cu sección
30 a 2,500 mm²
Alto space-factor transformador coil
Enamel clase
Class 120 / 200
Aceite-compatible IEC 60317-12 / -29
Cortocircuito
B-Stage Epoxy
Thermo-setting bondcoat cures en coil
Exterior envoltura
Kraft/TUP/Neto
2 a 32 papel capas o abierto PET neto

Valores típicos para este tipo de cable, basados en IEC 60317-0-2 / IEC 60317-12 / IEC 60317-27 / ASTM B272 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es CTC Winding Conductor adecuado para su máquina?

A medida-engineered Continuously Transposed Conductor (CTC) comprising 5 a 85 rectangular oxygen-libre cobre hilos (PVA Class 120 o PEI+PAI Class 200 enamelled, opcional B-stage epoxy bondcoat) Roebel-transposed y envuelto con Kraft/TUP papel o.

Instalación fija

Adecuado

Roebel transposition garantiza cada rectangular sub-conductor occupies cada radial y axial posición igualmente hasta el leakage flux.

Horno, estufa y zona de alta temperatura

Adecuado

B-stage termoestable epoxy overcoat fuses el dos cordón stacks en un rigid monolithic haz durante transformador vapour-fase drying.

Inmersión y zonas húmedas

Adecuado

Fully compatible con mineral transformador aceite (IEC 60296), natural/sintético éster fluids (sintético éster / FR3), y SF6 gas.

Cadena portacables

No adecuado

Rectangular electroimán-alambre haz está designed exclusively para stationary potencia transformador, reactor y stator coil bobinado.

Uso HF Litz Alambre
Máquinas habituales110 kV – 1,000 kV Grid & Generator Escalón-Hasta TransformersHVDC Converter Transformers & Smoothing ReactorsShunt Reactors & Fase-Shifting TransformersEléctrico Arc Horno & Tracción TransformersLarge Hydro & Turbo-Generator Stator Roebel Bars

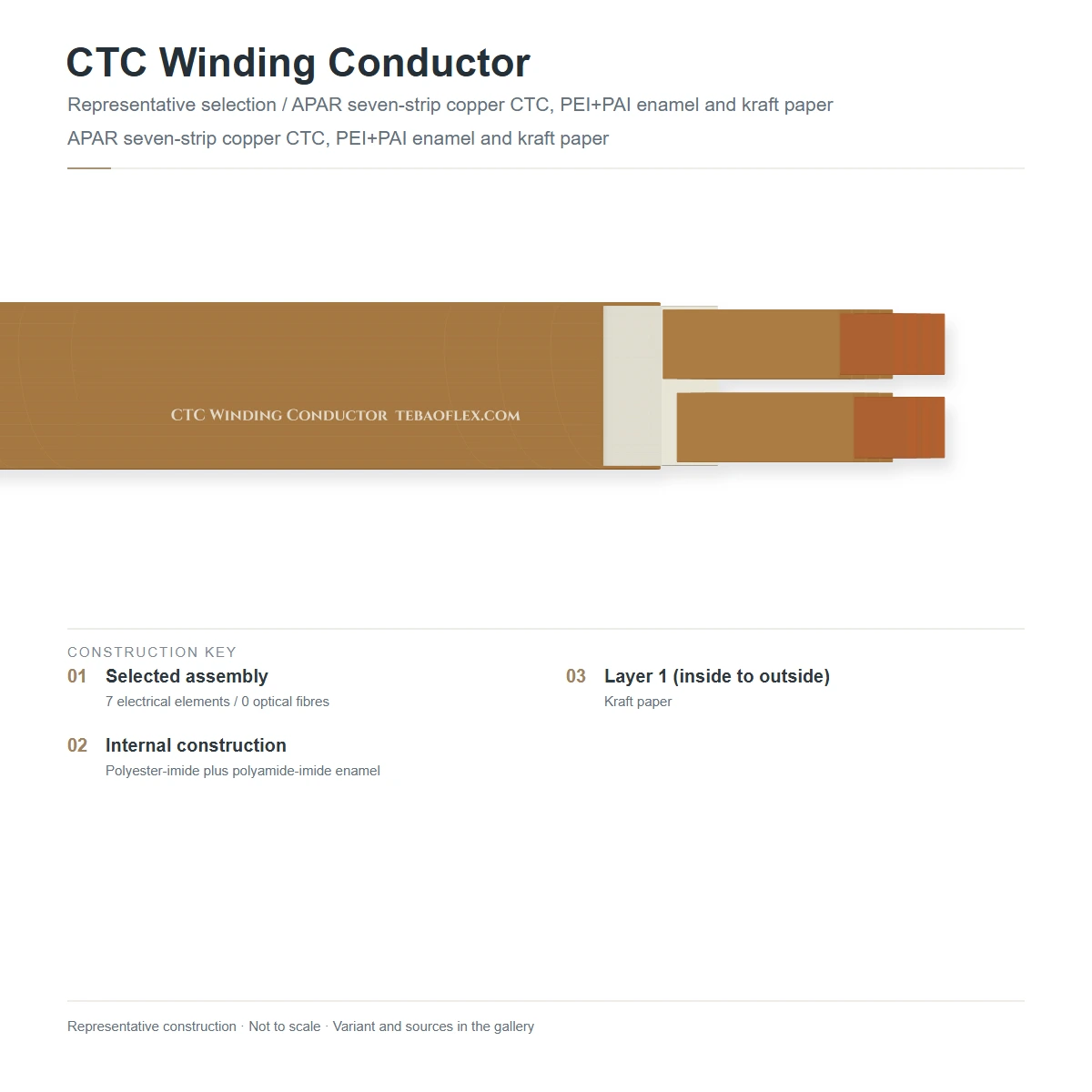

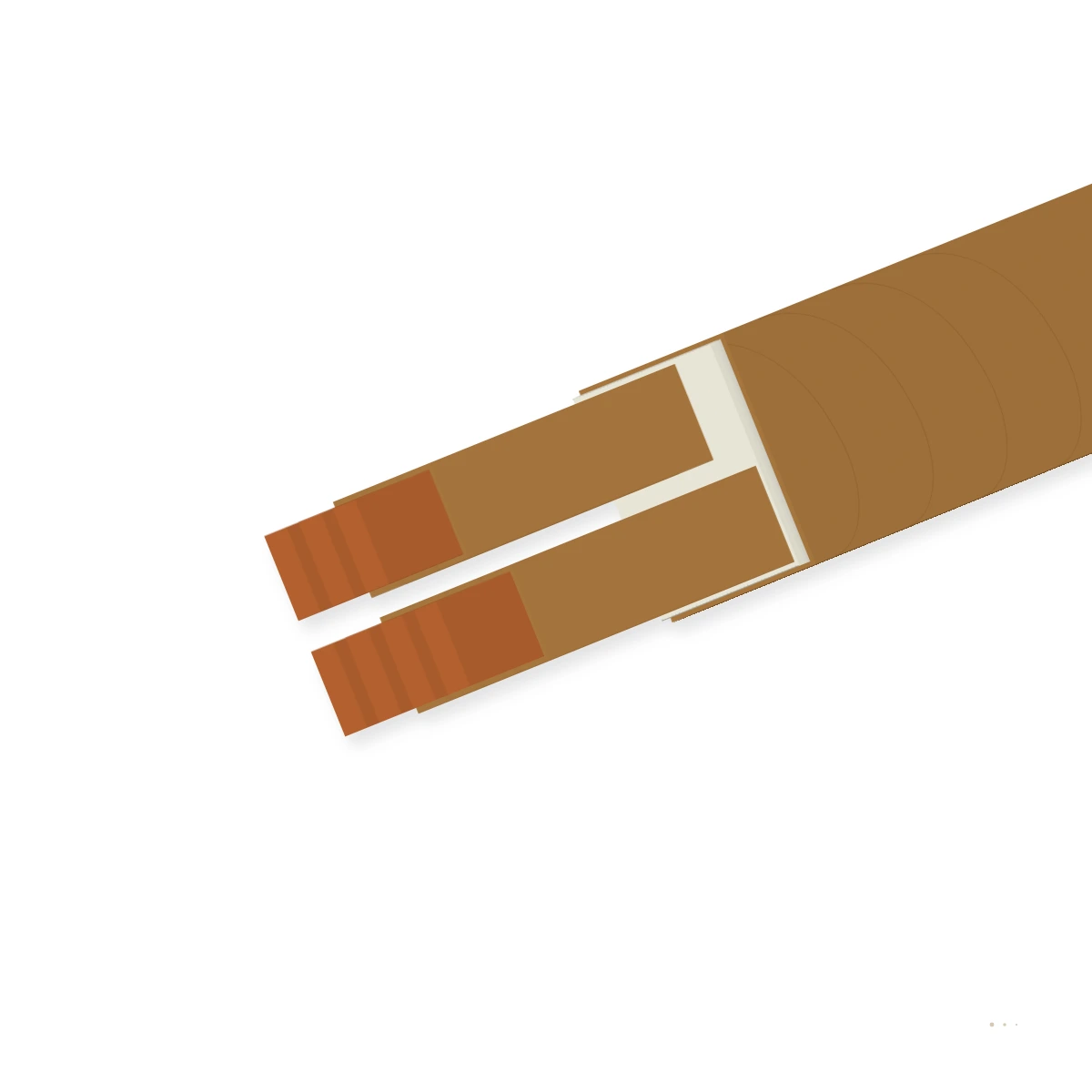

Construcción

Capa por capa

Roebel CTC geometría: N odd-numerados (5, 7, 9 … 85) rectangular OFHC/ETP cobre hilos (0.2–4 % Ag-alloyed opcional) + Grado 1/2 PVA (Class 120) o doble-coat PEI/PAI (Class 200) enamel + opcional B-stage epoxy bondcoat + central pressboard/epoxy-vidrio separador pelado + Multicapa alto-density Kraft / Thermally Upgraded Papel (TUP) o abierto poliéster/fibreglass neto exterior lapping.

1234
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Rectangular oxygen-libre / plata-con cobre hilos5 a 85 rectangular ETP o OFHC cobre strips (Rp0.2 proof esfuerzo 100–260 MPa, o CuAg 0.1 % work-hardened para extrema cortocircuito fuerzas)Divides large conductor cruz-sections en delgado aislado laminations a suppress piel y proximity eddy losses
2PVA (Class 120) o PEI+PAI (Class 200) cordón enamelPolyvinyl acetal (Formvar, IEC 60317-12 Class 120) o Polyesterimide + Poliamida-imide (IEC 60317-29 Class 200) Grado 1 o Grado 2 filmWithstands hot transformador aceite hidrólisis y turn-a-turn impulse voltages
3Opcional B-stage termoestable epoxy bondcoat & central pelado15–30 μm semi-vulcanizado epoxy resin sobre el enamel más un 0.10–0.20 mm central diamond-dotted papel o epoxy-vidrio divider entre el dos stacksUne todos hilos en un sólido mecánico girder a +115–130 °C durante coil drying mientras impidiendo inter-column cordón crossover shorts
4Exterior Multicapa Kraft / TUP papel o PET neto envoltura2 a 32 butt-encintado capas deléctrico Kraft papel, Thermally Upgraded Kraft (TUP), meta-aramida papel, o abierto-malla poliéster/vidrio netoProporciona turn-a-turn dieléctrico aislamiento y rápido aceite impregnation canales

CTC-PAPER (Kraft / Thermally Upgraded Papel Envuelto)

5 a 85 PVA o PEI+PAI hilos (con o sin B-stage epoxy bondcoat) envuelto con 0.5 mm a 3.5 mm total radial Kraft o TUP papel aislamiento

CTC-NET (Abierto Poliéster / Fibreglass Neto Envuelto)

Epoxy-bondcoated hilos manual por un semi-abierto tejido PET o de fibra de vidrio neto para directo aceite cooling en de alta corriente LV devanados y shunt reactors

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en IEC 60317-0-2 / IEC 60317-12 / IEC 60317-27 / ASTM B272. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Cordón conductividad (20 °C)
≥ 58.0–58.5 MS/m (≥ 100 % IACS recocido ETP/OFHC Cu)
Cordón enamel breakdown
≥ 1,500 V a 3,000 V AC rms según cordón (IEC 60317-0-2)
Transposition paso supervisión
100 % en-line de alta frecuencia cordón-a-cordón cortocircuito monitor
Eddy-corriente loss reduction
60 % a 85 % lower stray carga loss vs en paralelo plano conductores

Térmicos

Enamel clase térmica
Class 120 (PVA, IEC 60317-12) · Class 200 (PEI+PAI, IEC 60317-29)
Exterior envoltura clase térmica
105 °C (Kraft) · 120 °C (Thermally Upgraded TUP) · 180 °C (Meta-Aramida)
Epoxy bondcoat curing ciclo
+115 °C a +135 °C para 6–12 h durante coil drying

Mecánicos

Número de hilos (único CTC)
5, 7, 9, 11 … hasta 85 odd hilos (even counts en especial pedido)
Individual cordón espesor (un)
0.80 mm a 3.15 mm (± 0.010 mm de precisión rolled)
Individual cordón anchura (b)
2.80 mm a 15.00 mm
Cobre proof esfuerzo (Rp0.2)
Suave 90–130 MPa · Semi-duro 150–250 MPa · CuAg hasta 280 MPa
Epoxy cizalladura bond resistencia
≥ 12 MPa a 25 °C · ≥ 3.5 MPa en +100 °C transformador aceite

Resistencia

Insulating fluid compatibility
Mineral aceite (IEC 60296), natural/sintético éster aceite & SF6
Hidrólisis resistencia
Cero blister o delamination en sealed aceite-tubo aging ensayo

Normas de referencia

Bobinado alambre standards
IEC 60317-0-2 · IEC 60317-12 · IEC 60317-29 · NEMA MW 1000
Insulating papel estándar
IEC 60554-2 · IEEE C57.12.00

Identificación

Traceability
Continuo electronic paso/cortocircuito log & tambor ensayo report
Partida arancelaria (HS)
8544.11

Dimensiones

12 representative Continuously Transposed Conductor (CTC) potencia transformador construcciones

Cada CTC está a medida-fabricado a transformador coil diseño; below se 12 typical de 11 hilos a de 75 hilos HV y LV bobinado geometries.

Cordón número, dimensions, Cu sección & envoltura
Designación de pedidoHilos × (un × b mm)Enamel & BondcoatExterior Aislamiento (2t)Neto Cu Sección
mm²		General H × W
mm		Desnudo Cu Wt
kg/km		Consulta
HV & Regulating Bobinado CTC — Papel/TUP Envuelto (11 a 35 Hilos)
CTC-11X-1.25X4.5-PVA-P1011 × (1.25 × 4.50)PVA 120 + Epoxy1.0 mm TUP Papel60.49.1 × 10.2537
CTC-15X-1.40X5.2-PVA-P1215 × (1.40 × 5.20)PVA 120 + Epoxy1.2 mm TUP Papel106.813.0 × 11.8950
CTC-19X-1.50X6.0-PVA-P1519 × (1.50 × 6.00)PVA 120 + Epoxy1.5 mm TUP Papel167.417.2 × 13.71,488
CTC-23X-1.60X6.5-PVA-P1623 × (1.60 × 6.50)PVA 120 + Epoxy1.6 mm TUP Papel234.621.6 × 14.82,086
CTC-29X-1.70X7.2-EI200-P1829 × (1.70 × 7.20)PEI+PAI 200 + Epoxy1.8 mm TUP Papel348.928.2 × 16.43,102
CTC-35X-1.80X8.0-EI200-P2035 × (1.80 × 8.00)PEI+PAI 200 + Epoxy2.0 mm TUP Papel495.535.6 × 18.24,405
De alta corriente LV, Generator Escalón-Hasta (GSU) & HVDC CTC (39 a 75 Hilos)
CTC-39X-1.90X8.5-PVA-NET39 × (1.90 × 8.50)PVA 120 + Epoxy0.3 mm Abierto PET Neto619.539.8 × 17.65,507
CTC-45X-2.00X9.0-PVA-P1245 × (2.00 × 9.00)PVA 120 + Epoxy1.2 mm TUP Papel796.548.8 × 19.47,081
CTC-53X-2.00X9.5-EI200-NET53 × (2.00 × 9.50)PEI+PAI 200 + Epoxy0.3 mm Vidrio/ PET Neto991.556.2 × 19.68,814
CTC-61X-2.10X10.0-PVA-P1561 × (2.10 × 10.0)PVA 120 + Epoxy1.5 mm TUP Papel1,262.168.5 × 21.711,220
CTC-69X-2.20X10.5-EI200-P1569 × (2.20 × 10.5)PEI+PAI 200 + Epoxy1.5 mm TUP Papel1,573.880.6 × 22.713,991
CTC-75X-2.24X11.2-EI200-NET75 × (2.24 × 11.2)PEI+PAI 200 + Epoxy0.4 mm Vidrio/ PET Neto1,858.087.8 × 23.116,518
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • A medida cordón counts (5 a 85), plata-con cobre (CuAg 0.1%), controlado Rp0.2 yield strengths (100–280 MPa), y laser-perforated papel wraps se fabricado a coil especificación.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
100 % continuo en-line cordón-a-cordón cortocircuito supervisiónDe alta frecuencia bridge monitors cada individual cordón contra todos others throughout transposition y papel lapping100 % de CTC longitud
Individual cordón enamel breakdown, springback & Rp0.2 proof esfuerzoVerify Grado 1/2 dieléctrico breakdown, 0.2 % yield resistencia y dimensional tolerance (± 0.01 mm)Cada cobre cast & cordón spool
Ensayos por muestreo
Epoxy bondcoat curing cizalladura-resistencia ensayo en +100 °C aceiteVerify vulcanizado inter-cordón cizalladura bond ≥ 12 MPa (25 °C) y ≥ 3.5 MPa (+100 °C)Cada epoxy batch

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

IEC 60317-0-2 / IEC 60317-12 (PVA) / IEC 60317-29 (PEI+PAI)IEC 60554-2 Eléctrico Kraft & Thermally Upgraded Papel

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX CTC [N]X[un]X[B] [PVA/EI-AI] [EPOXY] [PAPER/NET] [DRUM SN]
Forma de suministro
De precisión capa-enrollado en pesado acero/wooden transformador tambores en humedad-barrera bags
Calidad dossier
Completo cordón Rp0.2 cert, enamel breakdown log, epoxy DSC cure cert & en-line corto ensayo log
Plazo de entrega
3–5 weeks ex-trabaja

Documentación técnica

Descargas

PDFCTC Winding Conductor – ficha técnica (inglés)12 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación CTC Winding Conductor (Excel, inglés)Las 12 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

Why se Continuously Transposed Conductores (CTC) used instead de en paralelo plano cobre hilos en large potencia transformers?
En large MVA transformador devanados, axial y radial leakage magnetic flux induces eddy corrientes dentro de grueso conductores de cobre y circulating corrientes entre en paralelo conductores that se no reticulado por identical flux. Por dividing el conductor en 5 a 85 pequeño enamelled rectangular hilos y continuously transposing their positions en un Roebel ciclo, cada cordón enlaces el exact mismo magnetic flux, cutting stray eddy losses por 60–85 % y allowing un único bobinado pass instead de manually transposing dozens de individual plano hilos.
How does el B-stage termoestable epoxy bondcoat protect un transformador durante un externo grid cortocircuito?
Durante un grid falla, radial electromagnético fuerzas try a buckle interior LV devanados inward y hoop-estiramiento exterior HV devanados. Cuando el enrollado transformador coil está heated a +115–135 °C durante vapour-fase drying, el B-stage epoxy overcoat en cada CTC cordón melts y cruz-enlaces, fusing todos 5 a 85 hilos en un rigid I-haz con 5–8× mayor flexión rigidez que unbonded hilos.
Why la mayoría de único CTC haces have un odd número de hilos (e.g. 15, 29, 35, 53)?
En el Roebel transposition cabezal, el rectangular hilos se dispuestos en dos vertical stacks lado por lado, con un stack having (N−1)/2 hilos y el otros having (N+1)/2 hilos. A cada transposition escalón, el superior cordón del taller column shifts sideways onto el superior del shorter column mientras el bottom cordón shifts en el opposite direction, producing un continuo, auto-locking rectangular perfil.
Cuando should PEI+PAI (Class 200) enamel be especificado instead de PVA Formvar (Class 120) enamel?
Estándar Polyvinyl Acetal (PVA, Class 120) has been el workhorse para mineral-aceite-immersed 65 K rise transformers para decades. Especifique doble-coat Polyesterimide + Poliamida-imide (PEI+PAI, Class 200) para de alta temperatura éster-fluid transformers, HVDC converter transformers, locomotive tracción transformers, o devanados con alto hot-spot temperatures.
