Producto

industrial datos rf cable serieEN 4604 / FAR 25.86950 Ω · 83% VoP · ≥95 dB-65 °C a +200 °C

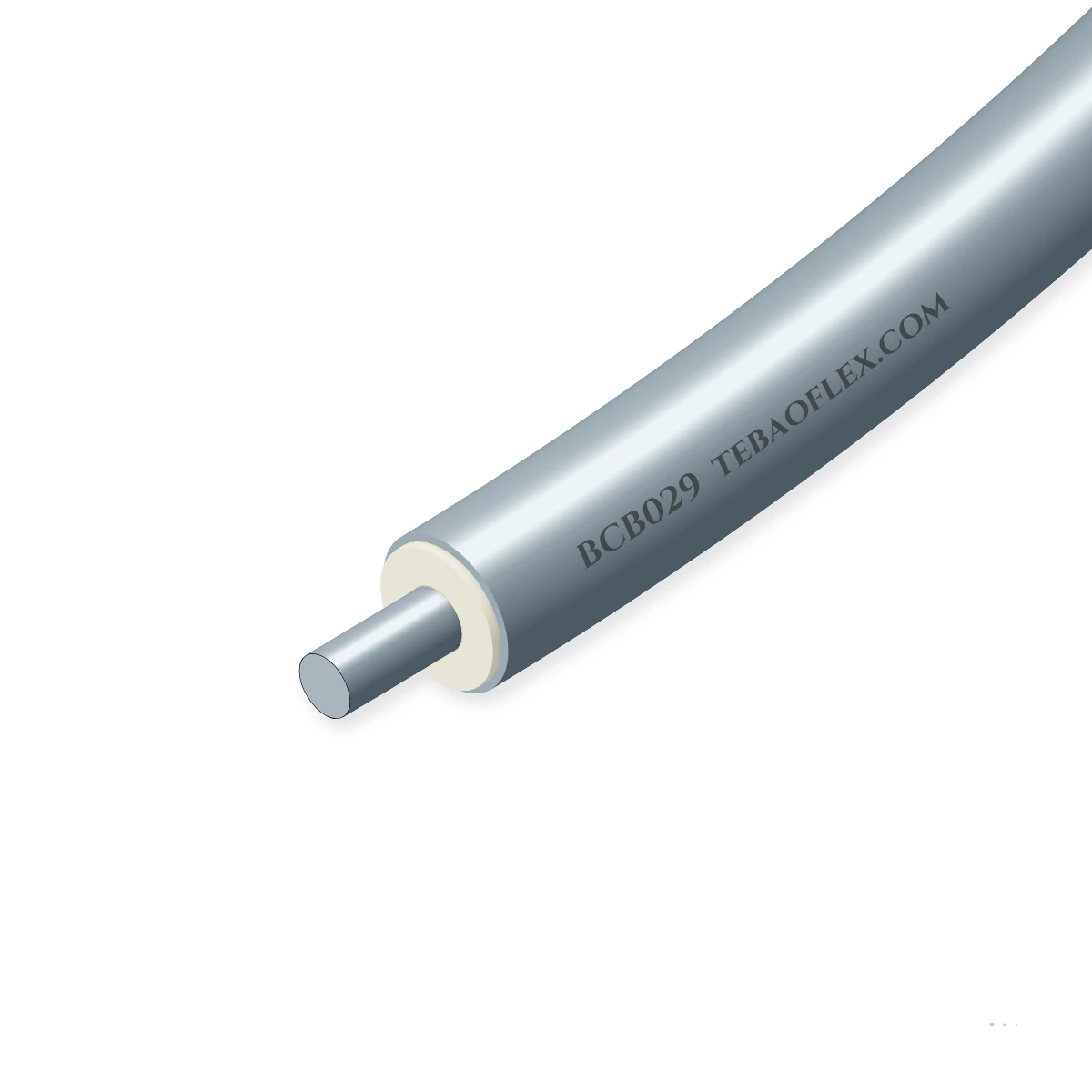

BCB029 Doblemente apantallado Aeroespacial RF Coaxial Cable50 Ω bajo-attenuation doblemente apantallado ePTFE aeroespacial RF coaxial cable (DC–18 GHz)

50 Ω bajo-attenuation doblemente apantallado ePTFE aeroespacial RF coaxial cable (DC–18 GHz)

Diseño de baja CEM
Pantalla CEM
Retardante de llama
Ozono, UV y humedad
Designación de pedido
BCB029
Ø ext. ≈
5.20 mm
Espesor de pared
0.42 mm
Total peso ≈
56.0 kg/km
Min. curvatura R (fijo)
26 mm
Todas las medidas (8)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Impedancia
50 Ω ± 2 Ω
DC a 18 GHz bajo-loss trunk
Velocity (VoP)
83 %
Capacitance 64.2 pF/m nominal
Attenuation
14.2 dB/ 100m
A 1 GHz · 64.5 dB/ 100m @ 18 GHz
Apantallamiento
≥ 95 dB
Ag-Cu plano cinta + Ag-Cu trenza
Temperatura
-65…+200 °C
FEP / ETFE fluoropolímero cubierta
Min radio de curvatura
5 × OD fijo
10 × OD dinámico tendido

Valores típicos para este tipo de cable, basados en EN 4604 / SAE AS22759 / FAR 25.869 (Bajo-Loss 50 Ω Aeroespacial Coax) — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es BCB029 adecuado para su máquina?

50 Ω doblemente apantallado aeroespacial RF coaxial cable según EN 4604 / MIL-DTL-17 con un plateado cobre conductor, bajo-loss PTFE /ePTFE dieléctrico (70–80 % VoP), doble plateado trenzas (> 90 dB apantallamiento), y FEP/ETFE cubierta para radar hasta 18 GHz y +200 °C .

Instalación fija

Adecuado

Mayores Ø 1.42 mm plateado cobre centro conductor cuts 1–18 GHz attenuation por ~33 % compared con BCB012 sobre largo fuselage tendidos.

Cableado de celdas y armarios de control

Adecuado

Flexible 5.20 mm exterior diámetro y 26 mm static radio de curvatura allow limpio tendido hasta airframe stringers y presión bulkheads.

Alimentación apantallada variador VFD a motor

Adecuado

Compuesto plateado cobre plano pelado + alto-density redondo trenza de alambre proporciona ≥ 95 dB EMI aislamiento next a 400 Hz aircraft alimentadores.

Tambor monoespiral motorizado

No adecuado

Designed para fijo airframe y missile harness installations rather que continuo enrollado servicio.

Uso LMR-400 Flexible Coax
Máquinas habitualesCommercial Airliner Satcom & RadarMilitary EW & Reconnaissance PodsHelicopter & UAV DatalinksSpace Launch Vehículo TelemetríaTierra Defense Radar Shelters

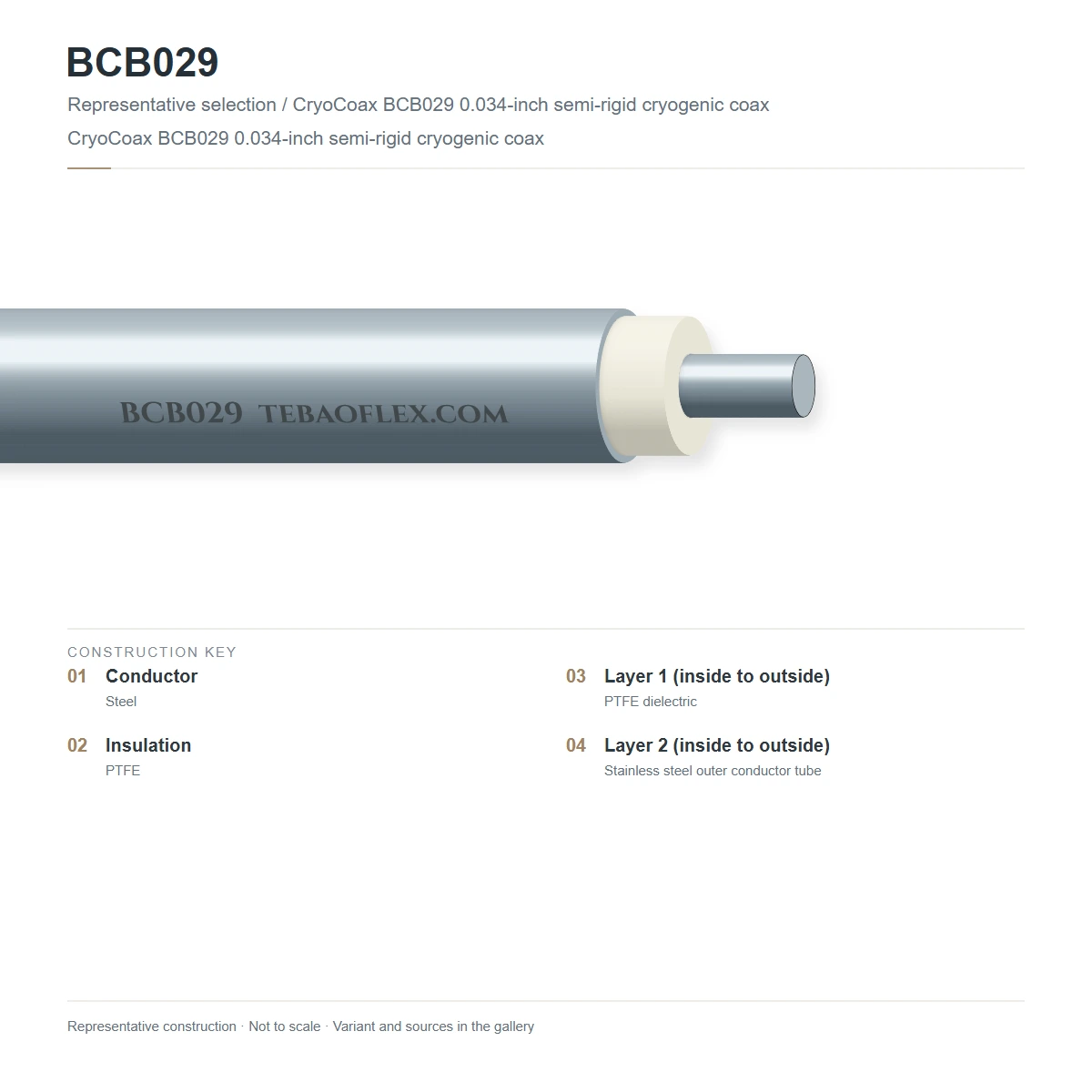

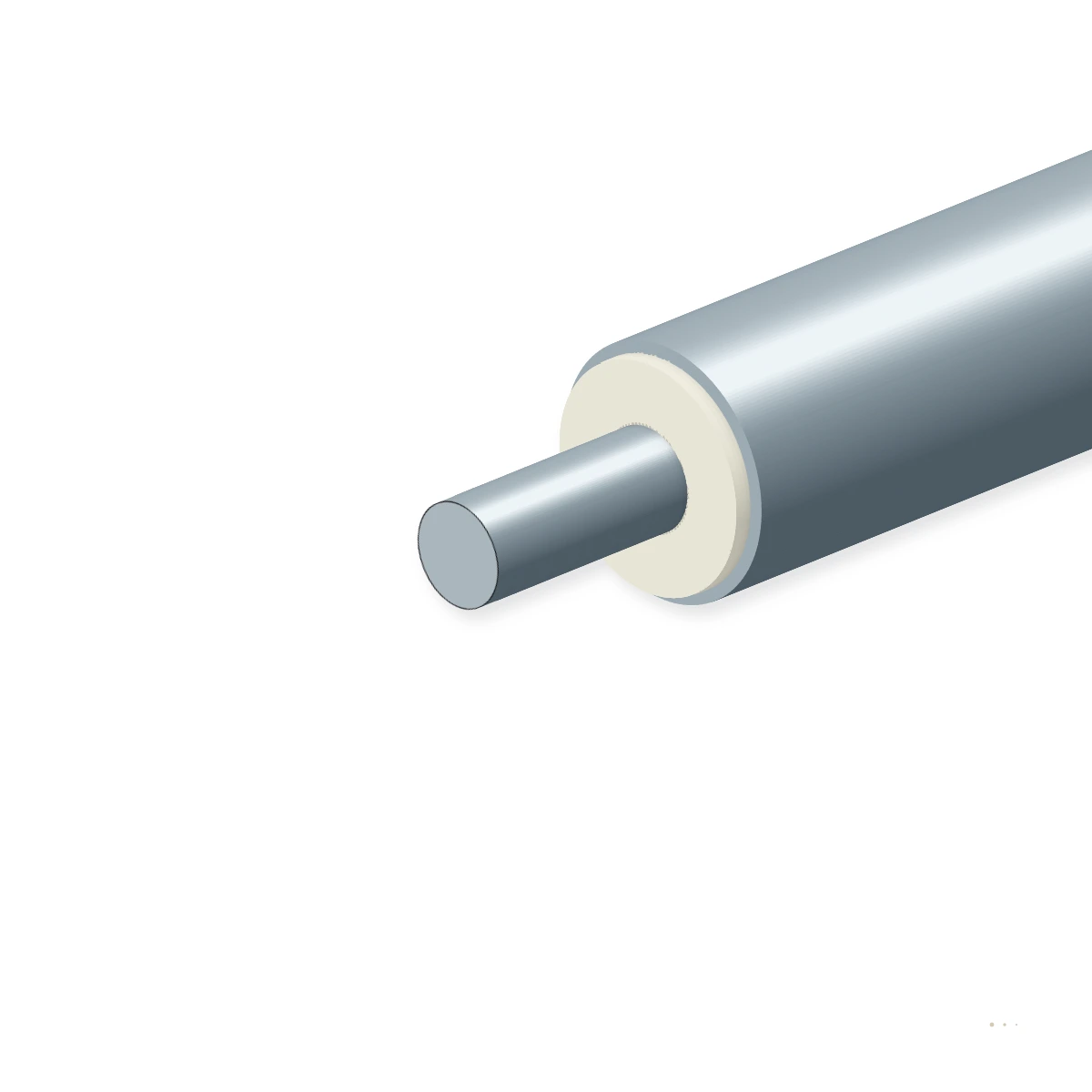

Construcción

Capa por capa

Bajo-loss 50 Ω aeroespacial coax: Ø 1.42 mm plateado conductor de cobre, expanded PTFE conductor, helicoidalmente encintado Ag-Cu plano cinta + Ag-Cu redondo trenza, y FEP cubierta exterior.

12345
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Plateado cobre centro conductorASTM B298 sólido o de 19 hilos plateado de alta conductividad cobre (Ø 1.42 mm)Bajo RF superficie resistencia para largo fuselage antenna tendidos hasta 18 GHz
2Expanded microporous PTFE (ePTFE) dieléctricoBajo-density cinta-envuelto expanded PTFE (Ø 3.95 mm, 83 % VoP, 64.2 pF/m)Ultra-bajo dieléctrico loss tangent en -65 °C a +200 °C
3Interior plateado cobre plano-ribbon pantallaHelicoidalmente envuelto plateado cobre plano cinta (100 % cobertura)Elimina trenza-window RF leakage a X- y Ku-band frequencies
4Exterior plateado cobre redondo trenza de alambreASTM B298 plateado trenza de cobre (≥ 93 % cobertura óptica)Proporciona ≥ 95 dB compuesto apantallamiento y bajo conector termination resistencia
5Fluoropolímero (FEP / ETFE) cubierta exteriorExtruido FEP o ETFE fluoropolímero cubierta (FAR 25.869 / ABD0031 compliant)Impervious a Skydrol hydraulic fluid, jet fuel, solvent washdown, y UV

BCB029 Estándar (FEP)

Ø 5.20 mm bajo-loss ePTFE aeroespacial coax con FEP cubierta (-65 a +200 °C)

BCB029-ETFE

Resistente a la abrasión ETFE cubierta exterior para expuesto nivelación-gear & pylon harnesses

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en EN 4604 / SAE AS22759 / FAR 25.869 (Bajo-Loss 50 Ω Aeroespacial Coax). Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Characteristic impedancia
50 Ω ± 2 Ω
Operating frecuencia
DC a 18 GHz
Velocity de propagation
83 % nominal (64.2 pF/m)
Attenuation @ 1 / 6 / 18 GHz
14.2 / 36.0 / 64.5 dB/ 100m
Apantallamiento effectiveness
≥ 95 dB (DC a 18 GHz)

Térmicos

Operating temperatura
-65 °C a +200 °C
Peak RF potencia @ 1 GHz
1.1 kW CW average a +40 °C
Tensión máxima de servicio
1,500 V RMS a sea nivel

Mecánicos

Centro conductor Ø
1.42 mm (sólido o 19×0.29 mm SPC)
General cable diámetro
5.20 mm ± 0.12 mm nominal
Radio mínimo de curvatura
5 × OD (26 mm) static · 10 × OD dinámico

Resistencia

Inflamabilidad & humo
FAR 25.869 / ABD0031 / EN 3475 pass
Chemical & fluid resistencia
Skydrol, Jet- A1, hydraulic oils, de-icing fluids
Radiación & altitude
70,000 ft decompression & UV resistente

Normas de referencia

Referencia de diseño
EN 4604 / SAE AS22759 / MIL-DTL-17
Coaxial RF testing
IEC 61196-1 & EN 3475 ensayo schedule
RoHS & REACH
RoHS 3 & REACH SVHC compliant

Identificación

Color de la cubierta exterior
Translucent azul o blanco (laser markable)
Leyenda impresa en superficie
TEBAOFLEX BCB029 50 OHM LOW-LOSS AEROSPACE COAX
Partida arancelaria (HS)
8544.20

Dimensiones

8 estándar configuraciones (BCB029)

Engineering dimensions, impedancia, propagation velocity, y eléctrico ratings para BCB029 según EN 4604 / SAE AS22759 / FAR 25.869 (Bajo-Loss 50 Ω Aeroespacial Coax).

Dimensiones y pesos
Designación de pedidoImpedancia / tamañoConductor & dieléctricoPared ≈
mm		Ø ext. ≈
mm		Metal
kg/km		Peso ≈
kg/km		Min. curvatura R
fijo mm		Consulta
Estándar BCB029 configuraciones
BCB02950 Ω · Ø 1.42 mmSPC 19×0.29 + ePTFE0.425.2038.056.026
BCB029-S50 Ω · Ø 1.40 mmSólido SPC + ePTFE0.425.1537.554.526
BCB029-ETFE50 Ω · Ø 1.42 mmSPC 19×0.29 + ePTFE/ ETFE0.455.3038.057.527
BCB029-PFA50 Ω · Ø 1.42 mmSPC 19×0.29 + ePTFE/ PFA0.455.3038.058.527
BCB029-L50 Ω · Ø 1.80 mmSPC 19×0.36 + ePTFE0.506.4056.082.032
BCB029-XL50 Ω · Ø 2.25 mmSPC 37×0.32 + ePTFE0.557.8084.0122.039
BCB029-TR50 Ω · TriaxialSPC + ePTFE + Doble Trenza0.506.1052.076.031
BCB029-SS50 Ω · SS TrenzaSPC + ePTFE + SS304 Exterior0.505.8549.074.030
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Exterior diameters y weights se nominal engineering values para BCB029 subject a estándar manufacturing tolerances según EN 4604 / SAE AS22759 / FAR 25.869 (Bajo-Loss 50 Ω Aeroespacial Coax).

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
Characteristic impedancia, retorno loss (VSWR) & TDR sweep100 % frecuencia-domain retorno loss y TDR impedancia verification según EN 4604 / SAE AS22759 / FAR 25.869 (Bajo-Loss 50 Ω Aeroespacial Coax)Cada longitud fabricada
Dieléctrico spark & De alta tensión withstand ensayo100 % en-line spark y AC/DC dieléctrico withstand según EN 4604 / SAE AS22759 / FAR 25.869 (Bajo-Loss 50 Ω Aeroespacial Coax)Cada spool o tambor longitud
Ensayos por muestreo
Insertion loss (attenuation), velocity & capacitance supervisiónAttenuation (dB/ 100m), VoP (%), y capacitance dentro de EN 4604 / SAE AS22759 / FAR 25.869 (Bajo-Loss 50 Ω Aeroespacial Coax) limitaPor lote de producción
Apantallamiento attenuation, Impedancia de transferencia & environmental qualificationQualified a EN 4604 / SAE AS22759 / FAR 25.869 (Bajo-Loss 50 Ω Aeroespacial Coax) EMC apantallamiento, térmica, y llama/fluid criteriaCalificación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

EN 4604 / SAE AS22759 / FAR 25.869 (Bajo-Loss 50 Ω Aeroespacial Coax)CE (2014/35/EU) & RoHS 3 (2015/863/EU) CompliantREACH SVHC Conformidad Verified

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX BCB029 50 OHM DOUBLE-SCREENED AEROSPACE RF COAX
Forma de suministro
Export wooden tambores, flange enrolladores o de precisión coils
Estándar pasos
100 m · 305 m · 500 m · 1000 m (o a medida corte pasos)
Pedido mínimo
100 m (stock tamaños) · 300–500 m (a medida construcción)
Plazo de entrega
2–4 weeks ex-trabaja
Incoterms
EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDFBCB029 Double-Screened Aerospace RF Coaxial Cable – ficha técnica (inglés)8 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación BCB029 (Excel, inglés)Las 8 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

How much RF insertion loss does BCB029 save compared a BCB012?
Thanks a su mayores Ø 1.42 mm plateado cobre centro conductor y Ø 3.95 mm expanded PTFE dieléctrico, BCB029 reduce attenuation a ~14.2 dB/ 100m a 1 GHz y ~64.5 dB/ 100m a 18 GHz—roughly 33 % lower loss que BCB012 .
What connectors se compatible con BCB029?
BCB029 terminates con estándar aeroespacial SMA, TNC, Type N, BNC, y ARINC 600 tamaño 8/12 RF contacts designed para 5.2 mm ePTFE doblemente apantallado cables.
Why está un plano plateado cobre ribbon used bajo el redondo trenza de alambre?
Un helicoidalmente envuelto plano cobre-plata pelado actúa como un flexible sólido tubo con 100 % cobertura óptica, impidiendo de alta frecuencia energía leakage y superiores 6 GHz donde conventional tejido alambre trenzas suffer aperture loss.
Does BCB029 withstand aircraft hydraulic fluids y laser alambre marcado?
Yes. Tanto FEP y ETFE cubierta options resisten Skydrol, Jet- A1, y de-icing fluids según EN 3475 y accept UV laser identificación marcado sin degrading dieléctrico resistencia.
