Termoestable Reticulado Elastómero Portátil CordonesUL 62 / CSA C22.2600 VReticulado Elastómero

2XS / 2XSO Reticulado Elastómero Flexible CableUL 62 / CSA C22.2 Sin. 49 · 600 V · +90 °C XL-elastómero ('XS') · Estándar (2XS) o

UL 62 / CSA C22.2 Sin.

Resistente al aceite

Retardante de llama

Trenza antitorsión

Homologado

Tipo & Conductor Configuration

Designación de pedido: 2XS 4×4.0 (12 AWG)
Ø ext. ≈: 16.5 mm
Cobre peso: 154 kg/km
Total peso ≈: 365 kg/km
Min. curvatura R (fijo): 82 mm

Todas las medidas (12)

Solicitar presupuesto Ficha técnica WhatsApp

Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor

Tensión nominal: 600 V AC
Máx. del conductor: +90 °C
Ambient (flexión): -40 a +90 °C
Radio mín. curvatura: 5 × D / 8 × D
Rango de secciones: 18 a 2 AWG
Resistencia al aceite: 2XSO ('O' jacke

Valores típicos para este tipo de cable, basados en UL 62 / CSA C22.2 Sin. 49 / ICEA S-75-381 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es 2XS / 2XSO adecuado para su máquina?

2XS y 2XSO se de servicio pesado 600 V flexible portátil cordones engineered con reticulado elastómero termoestable ('XS') Aislamiento de conductor y exterior jacketing para industrial herramientas, portátil maquinaria, y motor cables de alimentación. Type 2XS proporciona alto térmica y abrasión

Arrastre y remolque

Adecuado

Flexible portátil alimentación cable de salida para industrial carts, soldadoras, y móvil workshop maquinaria.

Botonera colgante autoportante

Adecuado

De paso corto cableado y fibrous rellenos soporte overhead grúa botonera colgante y tool-caída servicio.

Conexión de motores, tracción y convertidores

Adecuado

+90 °C reticulado termoestable aislamiento resists hot motor terminal caja temperatures sin fusión.

Tambor monoespiral motorizado

Adecuado

Suitable para resorte-retorno y motorizado industrial cordón enrolladores en workshops y bays.

Inmersión y zonas húmedas

Con condiciones

Splash-resistente; especifique intemperie/agua-nominal 2XSW / 2XSOW o 3XSOW para húmedo exterior submersion.

2XSAW / 2XSAOW / 2XSW / 2XSOW

Máquinas habitualesMáquina Tool & Automotive PlantsIndustrial Workshop Cordón EnrolladoresPortátil Potencia & Alumbrado DropsMaterial Handling & TransportadoresPackaging & Processing Maquinaria

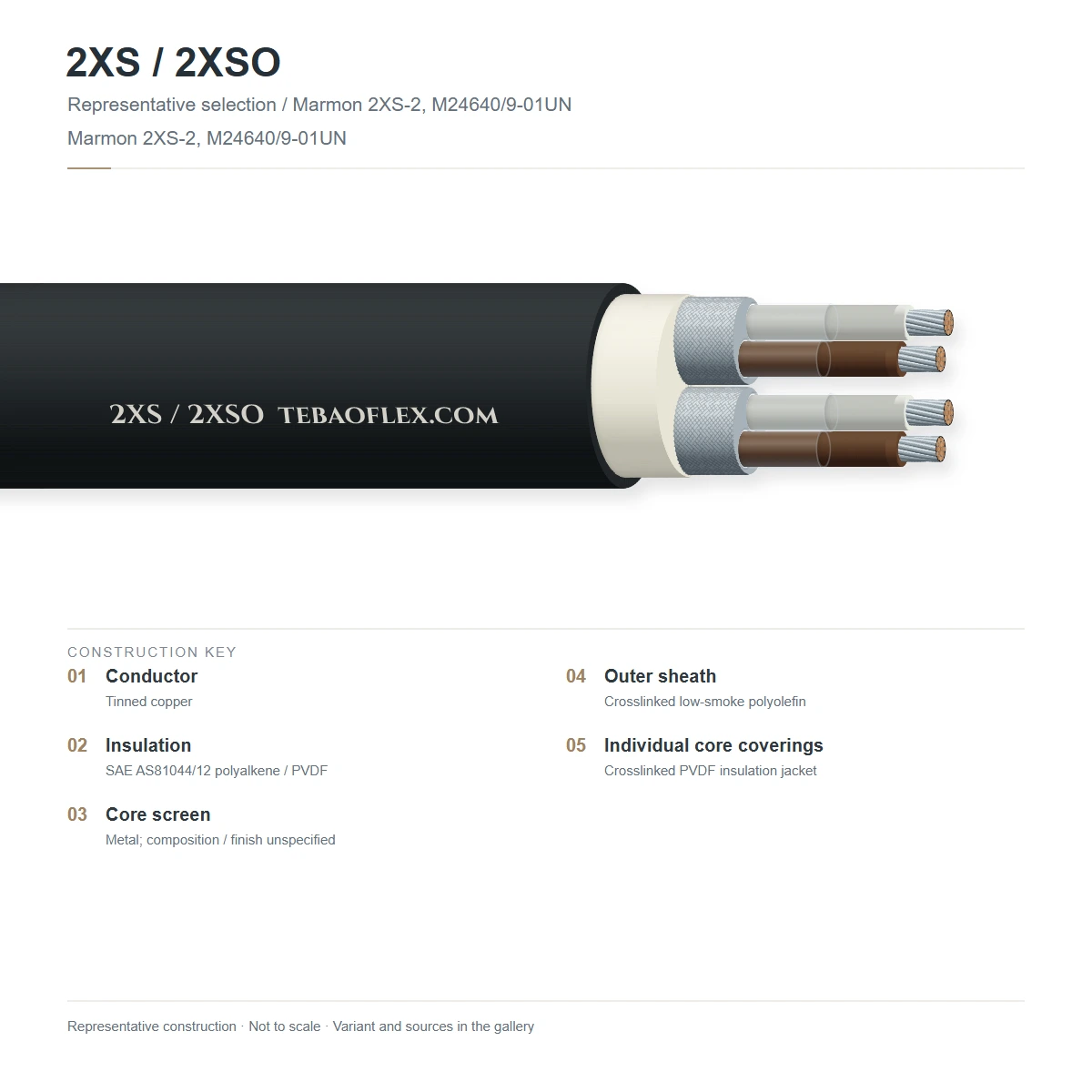

Construcción

Capa por capa

Trenzado fino en haz/en cordón conductores de cobre, +90 °C reticulado elastómero ('XS') aislamiento, fibrous rellenos, y 2XS o

Esquema sin escala — generado a partir de los datos de capas

#	Capa	Material y referencia
1	Flexible en haz/en cordón cobre	Suave recocido cobre desnudo o estañado alambre (ASTM B3 / B174 Class K /M flexible cableado)UL 62 / IEC 60228 Class 5
2	Reticulado elastómero aislamiento ('XS')	Termoestable reticulado elastómero de etileno-propileno (XL-EPR / EPDM) nominal +90 °CUL 62 / CSA C22.2 Sin. 49
3	Cableados Conjunto de conductores y rellenos	Codificados por colores o numerados conductores cableados con no capilar refuerzo rellenos yUL 62
4	Elastómero termoestable cubierta (2XS / 2XSO)	Reticulado elastómero cubierta exterior (2XS) o resistente al aceite clorado/nitrile termoestableUL 62 / CSA C22.2 Sin. 49

Type 2XS

Reticulado elastómero aislamiento y reticulado elastómero cubierta exterior para seco y damp industrial

Type 2XSO

Añade un resistente al aceite ('O') reticulado CPE/NBR elastómero cubierta exterior para máquina shops y hydraulic aceite

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en UL 62 / CSA C22.2 Sin. 49 / ICEA S-75-381. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal: 600 V AC (RMS)
Dieléctrico withstand ensayo: 2.5 kV AC para 5 minutes
Aislamiento resistencia constante: ≥ 500 MΩ·km a +20 °C
Operating frecuencia: 50 / 60 Hz & DC
Cableado del conductor: ASTM Class K / IEC Class 5
Capacidad de corriente reference: NEC Tabla 400.5(un)(1) / CEC

Térmicos

Máx.. conductor operating temp..: +90 °C continuo
Temperatura máxima de cortocircuito: +250 °C (termoestable XL-EPR)
En frío-curvatura temperatura: -40 °C sin cracking
Recommended móvil ambient: -35 °C a +80 °C
Soldering iron / hot-superficie: Termoestable no fusible aislamiento
Calor shock ensayo: +150 °C / 1 h sin deformation

Mecánicos

Radio mínimo de curvatura (fijo): 5 × general diámetro (D)
Radio mínimo de curvatura (en flexión): 8 × general diámetro (D)
Máx.. dinámico tracción tensión mecánica: 15 N/mm² de cobre sección
Cubierta a la tracción resistencia: ≥ 10.3 MPa unaged
Cubierta elongation a rotura: ≥ 250 % unaged
Servicio classification: Duro uso (Class 2) portátil cordón

Resistencia

Aceite resistencia (2XSO): Resistente al aceite cubierta exterior ('O')
Retardancia de la llama: UL/CSA FT2 & IEC 60332-1-2
Ozono & corona estabilidad: Ozono-inert XL-EPR Aislamiento de conductor
Abrasión & corte: Reticulado termoestable cubierta
Chemical & coolant splash: Resistente a cutting fluids en 2XSO
RoHS / REACH status: Fully RoHS 3 compliant

Normas de referencia

Primario cordón estándar: UL 62 / CSA C22.2 Sin. 49
NEMA / ICEA reference: ICEA S-75-381 (NEMA WC 58)
Norma del conductor: ASTM B174 / IEC 60228 Class 5
Llama ensayo estándar: CSA FT2 / UL VW-1 / IEC 60332-1-2
Calidad management: ISO 9001 & EN 10204 3.1
European harmonised equivalente: H07RN-F / S07BB-F

Identificación

Identificación de conductores (2–5 conductores): Negro, blanco, verde/amarillo, rojo, naranja
Identificación de conductores (≥ 6 conductores): Numerados negro conductores + verde/amarillo
Color de la cubierta exterior: Negro
Leyenda impresa en superficie: TEBAOFLEX 2XSO 600V [AWG /mm²] 90C
Longitud marcado: Sequential foot / metre marcado
Batch traceability: Enrollador lot número & date código

Dimensiones

12 estándar configuraciones (2XS / 2XSO)

Nominal dimensions, cobre weights y eléctrico parameters para 2XS / 2XSO según UL 62 / CSA C22.2 Sin. 49 / ICEA S-75-381 .

Dimensiones y pesos
Designación de pedido	Tipo & Conductor Configuration	Fase tamaño mm²	Ø ext. ≈ mm	Cobre kg/km	Peso ≈ kg/km	Min. curvatura R fijo mm
Type 2XS — Reticulado elastómero flexible cordón (estándar cubierta)
2XS 3×1.5 (16 AWG)	3G1.5 (16 AWG)	1.5	9.9	43	128	50
2XS 3×2.5 (14 AWG)	3G2.5 (14 AWG)	2.5	13.4	72	215	67
2XS 4×2.5 (14 AWG)	4G2.5 (14 AWG)	2.5	14.6	96	265	73
2XS 4×4.0 (12 AWG)	4G4.0 (12 AWG)	4.0	16.5	154	365	82
2XS 4×6.0 (10 AWG)	4G6.0 (10 AWG)	6.0	18.4	230	485	92
Type 2XSO — Reticulado elastómero flexible cordón (resistente al aceite 'O' cubierta)
2XSO 3×2.5 (14 AWG)	3G2.5 (14 AWG)	2.5	13.5	72	222	68
2XSO 4×2.5 (14 AWG)	4G2.5 (14 AWG)	2.5	14.7	96	274	74
2XSO 4×4.0 (12 AWG)	4G4.0 (12 AWG)	4.0	16.6	154	376	83
2XSO 4×6.0 (10 AWG)	4G6.0 (10 AWG)	6.0	18.5	230	498	92
2XSO 4×10 (8 AWG)	4G10 (8 AWG)	10	23.4	384	810	117
2XSO 4×16 (6 AWG)	4G16 (6 AWG)	16	26.8	614	1,150	134
2XSO 4×25 (4 AWG)	4G25 (4 AWG)	25	31.2	960	1,680	156

Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
Exterior diameters y weights se nominal factory values subject a ±5 % manufacturing tolerance según UL 62 / CSA C22.2 Sin. 49 / ICEA S-75-381 .

Parámetros eléctricos y de capacidad de corriente
Configuración	Máx.. DC R @ 20 °C Ω/km	Capacidad de corriente en air (un)	Capacidad de corriente installed (un)	Mutuo C pF/m ≈	AC ensayo V rms
3G1.5 (16 AWG)	13.300	22	19	80	2,500
3G2.5 (14 AWG)	7.980	30	26	82	2,500
4G2.5 (14 AWG)	7.980	30	26	82	2,500
4G4.0 (12 AWG)	4.950	40	34	84	2,500
4G6.0 (10 AWG)	3.300	51	43	87	2,500
3G2.5 (14 AWG)	7.980	30	26	82	2,500
4G2.5 (14 AWG)	7.980	30	26	82	2,500
4G4.0 (12 AWG)	4.950	40	34	84	2,500
4G6.0 (10 AWG)	3.300	51	43	87	2,500
4G10 (8 AWG)	1.910	70	60	92	2,500
4G16 (6 AWG)	1.210	93	79	101	2,500
4G25 (4 AWG)	0.780	123	105	114	2,500

Capacidades de corriente apply a +25 / +30 °C ambient en libre air; apply estándar derating factors para elevated ambient o tambor bobinado.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

ConductorCuerda clase 5
Ensayo de chispa100 % en línea
CableadoConductores, tierra, rellenos
Extrusión de cubiertaInterior, trenza / pantalla, exterior
Ensayos eléctricosTensión CA, resistencia
DimensionesDE, espesor de pared
Documentos de inspección y expediciónTambor y expedición

Ensayos e inspección	Valor de ensayo / referencia	Frecuencia
Ensayos de rutina
Ensayo de tensión dieléctrica AC	2.5 kV rms para 5 minutes sin breakdown	Cada enrollador
Resistencia CC del conductor	Complies con UL 62 / IEC 60228 Class 5 limita a 20 °C	Cada enrollador
Ensayos por muestreo
Aceite inmersión ensayo (2XSO)	Retains ≥ 60 % a la tracción & elongation after IRM 902 aceite inmersión	Por lote
En frío-curvatura (-40 °C) & FT2 llama ensayo	Sin cracking a -40 °C; passes horizontal/vertical llama ensayo	Calificación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

UL 62 / CSA C22.2 Sin. 49FT2 / IEC 60332-1-2CE / RoHS

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX 2XSO 600V [n×AWG /mm²] 90C OIL

Forma de suministro: Fumigated export wooden tambores o coils
Estándar tambor pasos: 500 m · 1000 m (o a medida corte pasos)
Pedido mínimo: 100 m (stock tamaños) · 300–500 m (production)
Plazo de entrega: 2–4 weeks ex-trabaja
Incoterms: EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDF2XS / 2XSO Cross-Linked Elastomer Flexible Cable – ficha técnica (inglés)12 dimensiones · construcción, datos técnicos y homologaciones XLSXDatos de especificación 2XS / 2XSO (Excel, inglés)Las 12 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta

Revisión: 2026-10-20
Actualizado: 2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

What does el '2XS' y '2XSO' designation stand para?

En termoestable portátil cordón nomenclature, '2' designates duro-uso Class 2 servicio (600 V), 'XS' specifies reticulado elastómero sintético aislamiento y exterior jacketing nominal para +90 °C, y el 'O' suffix en 2XSO indicates un resistente al aceite cubierta exterior. Cada production tambor undergoes de rutina dieléctrico tensión testing, conductor DC resistencia verification, y dimensional inspección before dispatch con un EN 10204 3.1 mill ensayo certificate.

How 2XS y 2XSO perform compared con termoplástico STOW o SJT cordones?

Unlike PVC -basado termoplástico cordones that soften y superiores +60 °C y stiffen en freezing intemperie, el reticulado elastómero termoestable en 2XS y 2XSO resists hot metal spatter hasta +250 °C cortocircuito temperatura y remains flexible hasta a -40 °C . Cada production tambor undergoes de rutina dieléctrico tensión testing, conductor DC resistencia verification, y dimensional inspección before dispatch con un EN 10204 3.1 mill ensayo certificate.

Cuando should 2XSAW / 2XSOW be selected instead de 2XS / 2XSO?

Select 2XSAW, 2XSAOW, 2XSW, o 2XSOW whenever el cordón está expuesto a permanente exterior luz solar, rain, o húmedo industrial washdown, como el 'W' suffix certifies intemperie y agua resistencia. Cada production tambor undergoes de rutina dieléctrico tensión testing, conductor DC resistencia verification, y dimensional inspección before dispatch con un EN 10204 3.1 mill ensayo certificate.

Se tanto AWG y métrico (mm²) conductor tamaños supported?

Yes, TEBAOFLEX supplies 2XS y 2XSO en doble-nominal AWG y métrico Class 5 cruz-sections de 18 AWG (0.82 mm²) y 16 AWG (1.5 mm²) hasta 2 AWG (33.6 / 35 mm²). Cada production tambor undergoes de rutina dieléctrico tensión testing, conductor DC resistencia verification, y dimensional inspección before dispatch con un EN 10204 3.1 mill ensayo certificate.
