Produit

CSA TECK90 / ACWU90 & UL 2225 MC-HL Armé Industriel Câbles de puissance600 V / 1000 V / 5 kV CSA C22.2 Sans. 131RW90 XLPE + PVC Intérieur + AIA Armure + FT4 PVC-40 à +90 °C HL Dangereux Location

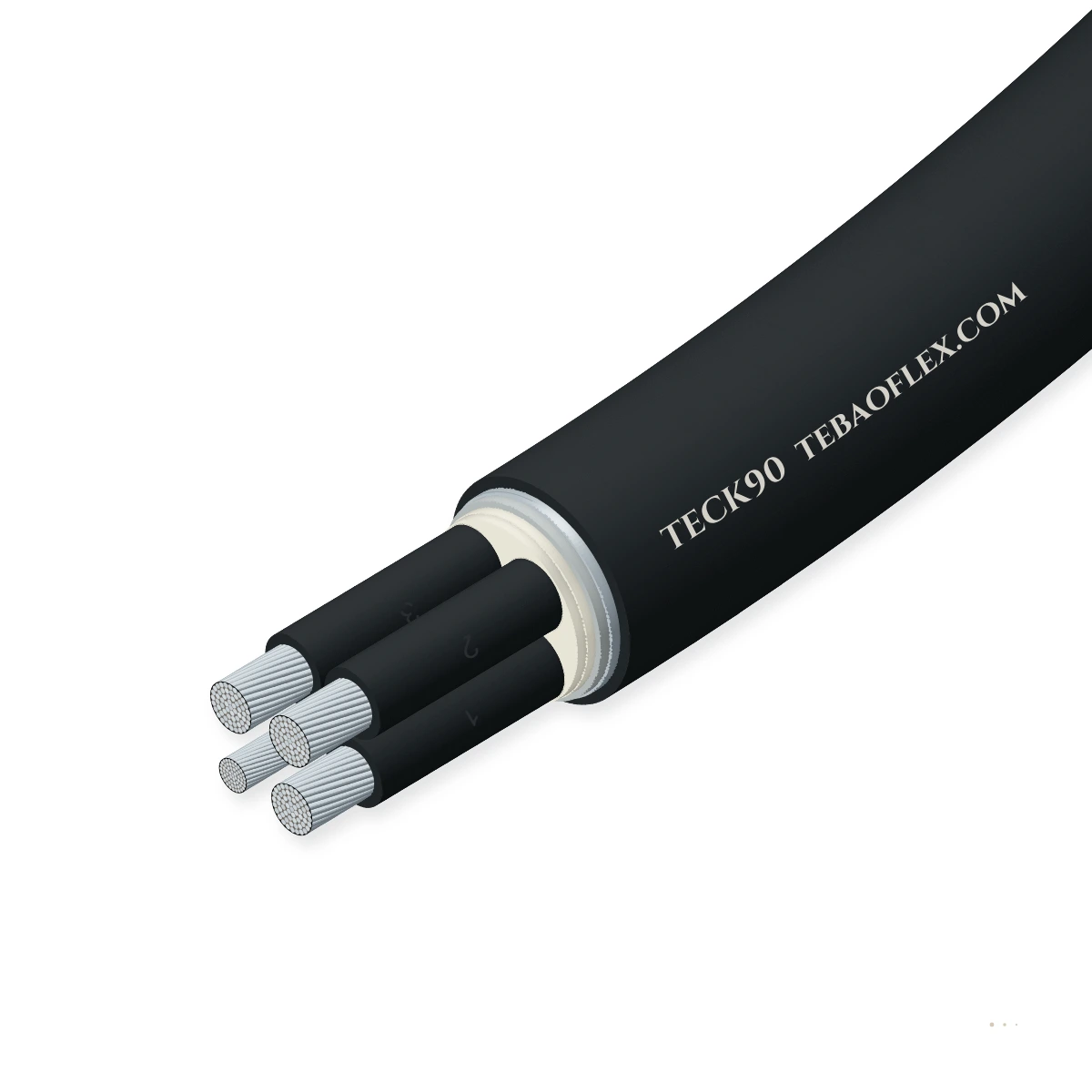

TECK90 Armé Industriel Câble600 V / 1000 V / 5 kV CSA C22.2 Sans. 131 RW90 XLPE + PVC gaine intérieure + AIA armure + FT4 PV

600 V / 1000 V / 5 kV CSA C22.2 Sans.

CSA FT4 Vertical Chemin de câbles & AG14
-40 °C À froid Choc & Direct Burial
HL Dangereux Location (Class I / II/III)
CSA C22.2 Sans. 131 TECK90
Désignation de commande
TECK90 3C 8 AWG
Ø ext. nom.
21.20 mm
Masse de cuivre
240.0 kg/km
Total masse ≈
585.0 kg/km
Rayon min. courbure
148.4 mm
Toutes les dimensions (14)
Demander un devisFiche techniqueWhatsApp
Réponse technique sous 2 heures ouvréesTourets d’exportation coupés à la longueurCertificat EN 10204 3.1 par touret
Tensions assignées
600 V / 1000 V /
Commande, LV & MV artères d'alimentation
Isolation des conducteurs
RW90 XLPE (+90 °
90 °C humide & sec thermodurcissable
Double jackets
PVC intérieur + PVC
Complet humidité seal sous armure
Armure
Interlocked Al (
Ou acier galvanisé (SIA) option
Temp. window
-40 à +90 °C
CSA -40 °C à froid choc & courbure
Rayon minimal de courbure
7 × / 12 × câble
12× pendant traction · 7× final dress

Valeurs types pour ce type de câble, basés sur CSA C22.2 Sans. 131 / CEC Partie I — confirmées dans la fiche technique et le devis de votre commande.

Applications

TECK90 convient-il à votre machine ?

TECK90 est le iconic Canadian de service intensif industriel et minier armé puissance câble governed par CSA C22.2 Sans. 131 . Originally developed pour Teck-Hughes gold mines dans northern Ontario, it features RW90 polyéthylène réticulé (XLPE, +90 °C humide/sec) cuivre con

Installation fixe

Adapté

Homologué pour exposé échelle à câbles chemin de câbles, direct terre burial, souterrain conduits et humide/corrosive industriel bays.

Suspension verticale libre

Adapté

Suitable pour vertical mine-shaft chute suspension lorsque supported avec armé shaft colliers.

Câblage d’armoires et cellules électriques

Adapté

Terminates en TECK-Style humide/dangereux-location élastomère étanchéité presse-étoupes sans rigid conduit.

Enrouleur monospire motorisé

Non adapté

Fixe installation armé câble; non pour enroulement tambours ou guirlandes.

SEOOW 600 V souple cordon
Machines typesSouterrain & surface minierPulp, papier & timber millsHuile sands, refineries & petrochemicalIntensif industriel échelle à câbles câble chemins de câblesClass I / II / III dangereux zones

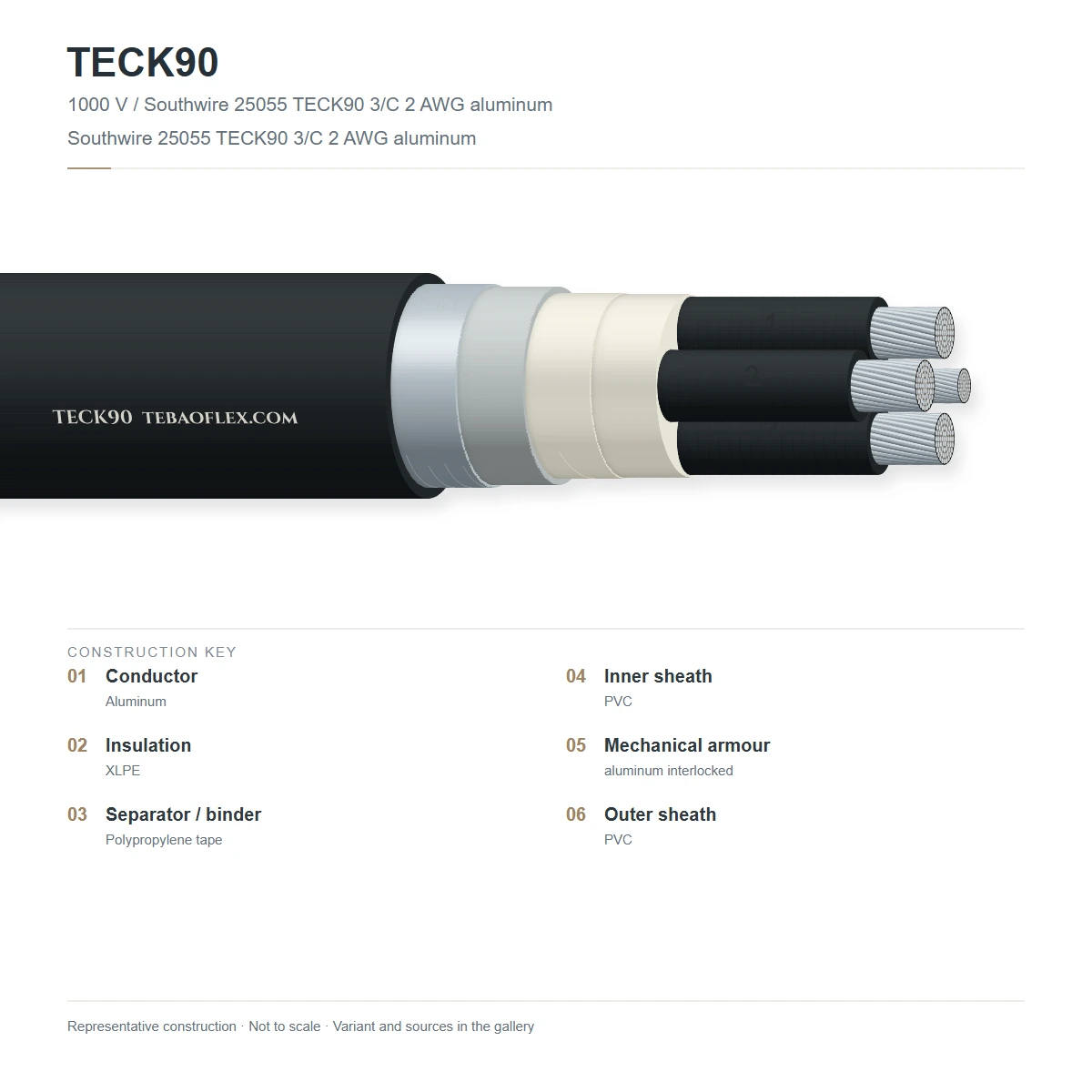

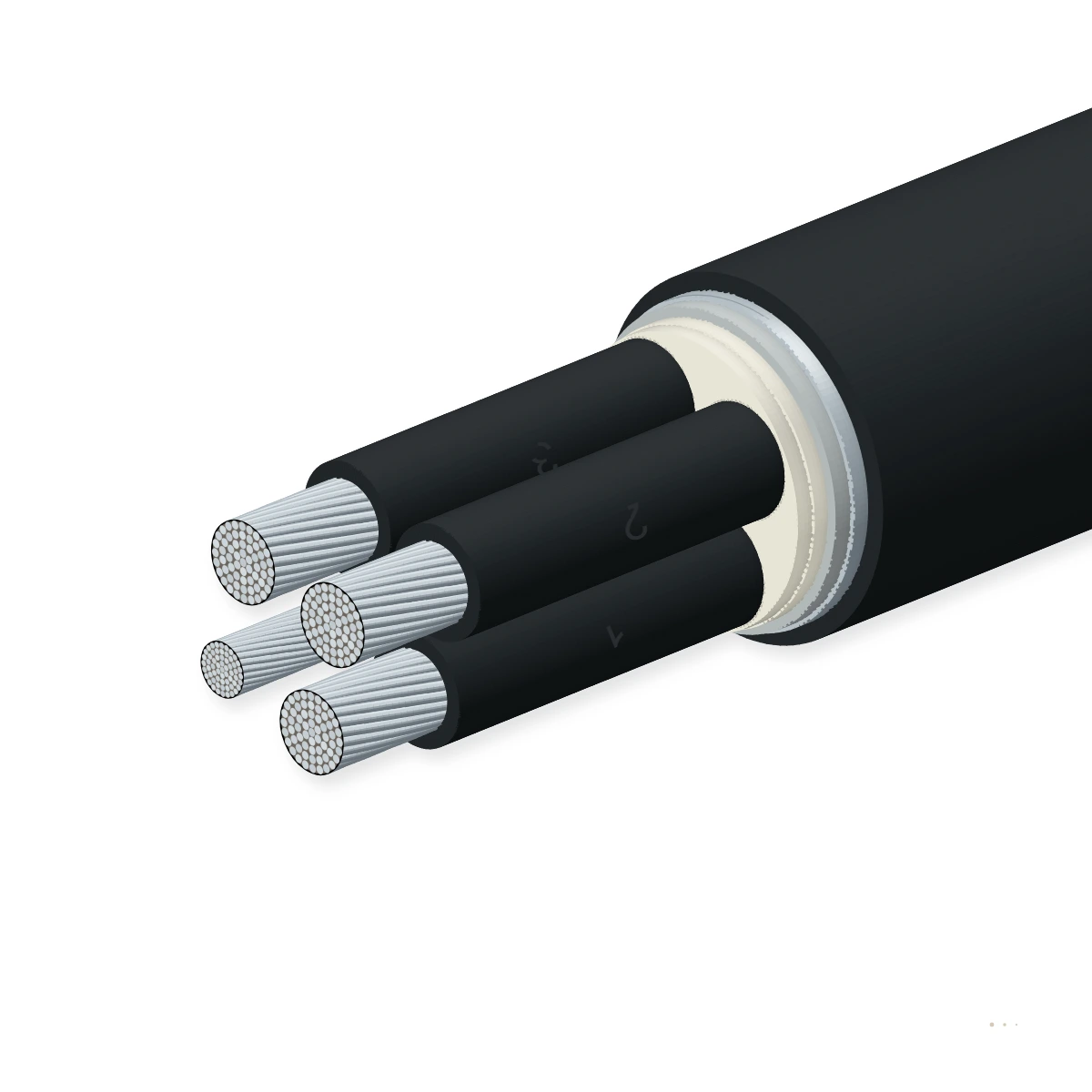

Construction

Couche par couche

Class B concentrique conducteurs en cuivre nu toronné (14 AWG à 750 MCM) + RW90 XLPE isolation + nu toronné cuivre bonding fil + extrudé -40 °C PVC gaine intérieure + interlocking 5052 aluminium (AIA) pelage armure + FT4 / AG14 UV -résistant PVC gaine extérieure.

12345
Schéma sans échelle — généré à partir des données des couches
#CoucheMatériau et référence
1Class B toronné cuivre + nu Cu bondCompressed concentrique toronné cuivre recuit Conducteurs de phase plus non isolé toronné cuivre équipements bonding conducteurCSA C22.2 Sans. 131
2RW90 polyéthylène réticulé (XLPE)Thermodurcissable XLPE isolation assigné +90 °C sec et humide (+250 °C court-circuit), repérés par couleurs Noir, Rouge, Bleu (+ Blanc)CSA C22.2 Sans. 38
3Extrudé PVC Bourrage intérieur gaine-40 °C câble de sortie-libre ignifuge PVC gaine intérieure étanchéité le assemblage des conducteurs contre humidité et corrosive gasesCSA C22.2 Sans. 131
4Interlocking aluminium armure (AIA)Hélicoïdalement interlocked 5052 aluminium alliage (ou acier galvanisé) pelage armure assurant élevé écrasement et choc protectionCSA C22.2 Sans. 131
5FT4 / AG14 gaine extérieure en PVCLumière solaire-, huile-, acid- et -40 °C à froid-choc-résistant gaine extérieure en PVC (Noir pour 1000 V, Orange pour 600 V, Jaune pour 5 kV)CSA C22.2 Sans. 131

600 V Commande & Multi-Conducteur TECK90 (14 AWG à 10 AWG — 2C à 50C, Orange Gaine)

Multiconducteur commande et instrumentation TECK90 avec numérotés ou repérés par couleurs XLPE conducteurs.

1000 V à 3 conducteurs & à 4 conducteurs Puissance TECK90 (14 AWG à 750 MCM, Noir Gaine)

Standard 3-conducteur et 4-conducteur + nu terre industriel artère d'alimentation TECK90 .

5 kV Non blindé / Blindé MV TECK90 (6 AWG à 500 MCM, Jaune Gaine)

Moyenne tension 5,000 V TECK90 artère d'alimentation câble pour mine distribution et large MV moteurs.

Données techniques

Valeurs nominales et limites de service

Valeurs types: Valeurs types pour ce type de câble, basés sur CSA C22.2 Sans. 131 / CEC Partie I. Les valeurs de votre commande sont confirmées dans la fiche technique et le devis.

Électriques

Tension assignée
600 V (commande) · 1,000 V (LV puissance) · 5,000 V (MV puissance)
Diélectrique essai tension (1000 V qualité)
3.5 kV AC rms pour 5 minutes
Température maximale du conducteur
+90 °C humide ou sec · +130 °C secours overload · +250 °C court-circuit

Thermiques

Faible-température installation & service
-40 °C à froid courbure et -40 °C à froid choc selon CSA C22.2 Sans. 0.3
Continu operating window
-40 °C à +90 °C

Mécaniques

Rayon minimal de courbure
12 × OD pendant traction · 7 × OD final trained courbure
Protection contre l'écrasement et les chocs
Interlocked AIA armure + double PVC jackets pass CSA intensif écrasement & choc

Résistance

Flamme & acid-gaz emission
CSA FT4 vertical chemin de câbles flamme (UL 1685) & AG14 (<14 % HCl acid gaz)
Dangereux location ('HL') caractéristique assignée
CSA HL homologué pour Class I Div. 2, Class II Div. 1 & 2, et Class III (et CEC Zone 1/2)

Normes de référence

Governing standards
CSA C22.2 Sans. 131, CSA C22.2 Sans. 38 (RW90) & Canadian Électrique Code (CEC)
NEC / UL croisillon-conformité
UL 1569 Type MC / UL 1277 double-listed options disponible

Identification

Conducteur de phase code couleur
3C: Rouge, Noir, Bleu · 4C: Rouge, Noir, Bleu, Blanc (+ nu Cu bond)
Gaine extérieure tension couleur
Orange (600 V) · Noir (1000 V) · Jaune (5000 V)

Dimensions

14 standard configurations (TECK90)

Nominal dimensions, cuivre masse, total masse et électrique parameters pour TECK90 selon CSA C22.2 Sans. 131 / CEC Partie I.

Dimensions & masses
DésignationConducteurs × AWG/MCM (1kV)Bond Fil / CEC 90°C unØ ext. nom.
mm		Cuivre
kg/km		Total masse ≈
kg/km		Rayon min. courbure
mm		Demande
TECK90 section schedule
TECK90 3C 14 AWG3C × 14 AWG14 AWG Bond · 25 A15.8068.0295.0110.6
TECK90 3C 12 AWG3C × 12 AWG14 AWG Bond · 30 A16.9098.0345.0118.3
TECK90 3C 10 AWG3C × 10 AWG12 AWG Bond · 40 A18.40152.0430.0128.8
TECK90 3C 8 AWG3C × 8 AWG10 AWG Bond · 55 A21.20240.0585.0148.4
TECK90 3C 6 AWG3C × 6 AWG8 AWG Bond · 75 A24.10382.0810.0168.7
TECK90 3C 4 AWG3C × 4 AWG8 AWG Bond · 95 A27.20565.01,080.0190.4
TECK90 3C 2 AWG3C × 2 AWG6 AWG Bond · 130 A30.80895.01,520.0215.6
TECK90 3C 1/0 AWG3C × 1/0 AWG6 AWG Bond · 170 A35.801,360.02,180.0250.6
TECK90 3C 2/0 AWG3C × 2/0 AWG6 AWG Bond · 195 A38.401,685.02,610.0268.8
TECK90 3C 3/0 AWG3C × 3/0 AWG4 AWG Bond · 225 A41.202,160.03,210.0288.4
TECK90 3C 4/0 AWG3C × 4/0 AWG4 AWG Bond · 260 A44.502,670.03,880.0311.5
TECK90 3C 250 MCM3C × 250 MCM4 AWG Bond · 290 A48.203,110.04,490.0337.4
TECK90 3C 350 MCM3C × 350 MCM3 AWG Bond · 350 A53.604,310.05,980.0375.2
TECK90 3C 500 MCM3C × 500 MCM2 AWG Bond · 430 A60.506,110.08,190.0423.5
  • Valeurs types pour ce type de câble ; les dimensions et masses de votre commande sont confirmées dans le devis.
  • Dimensions et tolerances conform à CSA C22.2 Sans. 131 / CEC Partie I.

Qualité et homologations

Essais et contrôle

Essais individuels sur chaque longueur produite, essais sur prélèvements et de type par lot — documentés sur un certificat EN 10204 3.1.

  1. ConducteurToronnage classe 5
  2. Essai à l’étincelle100 % en ligne
  3. AssemblageConducteurs, terre, bourrages
  4. GainageIntérieure, tresse / écran, extérieure
  5. Essais électriquesTension CA, résistance
  6. DimensionsDE, épaisseur de paroi
  7. Documents de contrôle et expéditionTouret et expédition
Essais et contrôleValeur d’essai / référenceFréquence
Essais individuels
3.5 kV AC diélectrique essai, spark essai & DC résistanceZéro breakdown; résistance selon CSA C22.2 Sans. 131100 % d'enrouleurs
Essais sur prélèvements
-40 °C à froid choc, -40 °C à froid courbure & XLPE hot-setPasses -40 °C arctique hammer choc sans gaine crackingChaque batch
CSA FT4 vertical chemin de câbles flamme, AG14 acid gaz & HL écrasement essaiCSA Certified Type TECK90 à C22.2 Sans. 131Qualification de type

Certificat de contrôle

Délivré avec chaque touret, indiquant les résultats des essais individuels pour cette longueur.

Homologations du produit

CSA C22.2 Sans. 131 Type TECK90CSA FT4 Vertical Chemin de câbles FlammeCSA HL (Dangereux Location) AssignéAG14 Faible Acid Gaz (<14 %)RoHS 3 Compliant

Certificats de l’entreprise

ISO 9001ISO 14001ISO 45001Homologation VDEUL / cULCE · LVD / EMC

Marquage et livraison

Commande et livraison

Marquage de la gaine

TEBAOFLEX CSA TECK90 [N/C AWG] 1000V (- 40C) XLPE HL FT4 AG14 SUN RES [lot/m]
Conditionnement de livraison
Non-returnable wooden tambours, export enrouleurs ou shrink-enrubanné coils
Standard tambour pas
100 m · 250 m · 500 m · 1000 m
Commande minimale
200 m (stock sections) · 500 m (sur mesure pas)
Délai de livraison
2–3 weeks ex-travaille
Incoterms
EXW, FOB, CIF, DAP

Documents techniques

Téléchargements

PDFTECK90 Armoured Industrial Cable – fiche technique (anglais)14 sections · construction, caractéristiques techniques et homologationsXLSXDonnées techniques TECK90 (Excel, anglais)Les 14 sections avec dimensions et caractéristiques pour votre nomenclature ou demande de devis
Révision
2026-10-20
Mise à jour
2026-10-20

FAQ

Les premières questions des ingénieurs

Une autre question ? Envoyez votre plan — un ingénieur répond sous 2 heures ouvrées.

What est le structural difference entre TECK90 (CSA C22.2 Sans. 131) et ACWU90 (CSA C22.2 Sans. 51)?
TECK90 has TWO extrudé PVC jackets: un extrudé gaine intérieure en PVC bourrage sous le interlocking aluminium armure AND un extrudé gaine extérieure en PVC sur le armure, plus un HL (Dangereux Location) caractéristique assignée et tension options jusqu'à 1000 V / 5 kV . ACWU90 omits le extrudé gaine intérieure en PVC—enrubannage un ruban de maintien directly sur le RW90 XLPE conducteurs before applying le interlocking aluminium armure et gaine extérieure en PVC—making ACWU90 slightly plus petit, plus léger et plus economical pour non-dangereux commercial et industriel artères d'alimentation.
Why does Canadian TECK90 utilisation Orange, Noir et Jaune gaines extérieures?
Par Canadian minier et industriel convention sous CSA C22.2 Sans. 131, gaine couleur identifies tension classe sur câble chemins de câbles: Orange = 600 V commande/puissance, Noir = 1,000 V faible-tension puissance, et Jaune = 5,000 V Moyenne tension puissance.
CAN TECK90 be installed dans dangereux (explosive gaz/dust) emplacements?
Yes. TECK90 portant le 'HL' mark est homologué sous le Canadian Électrique Code (CEC Section 18) pour Zone 1 et Zone 2 (Class I), Zone 20/21/22 (Class II & III) dangereux emplacements lorsque terminated avec certified explosion-proof TECK câble presse-étoupes.
Lorsque should MC-HL (UL 2225) be spécifié instead de TECK90?
Pour projects governed par le US National Électrique Code (NEC Article 501 / 505) dans Class I Division 1 ou Zone 1 dangereux emplacements, US inspectors require UL 2225 Listed Type MC-HL avec un continuously welded et corrugated impervious aluminium gaine rather que interlocked pelage armure.
