PN-G-90100 Polish Minería Caucho CablesPN-G-901053.6/6–6/10 kVMV Apantallado Minería

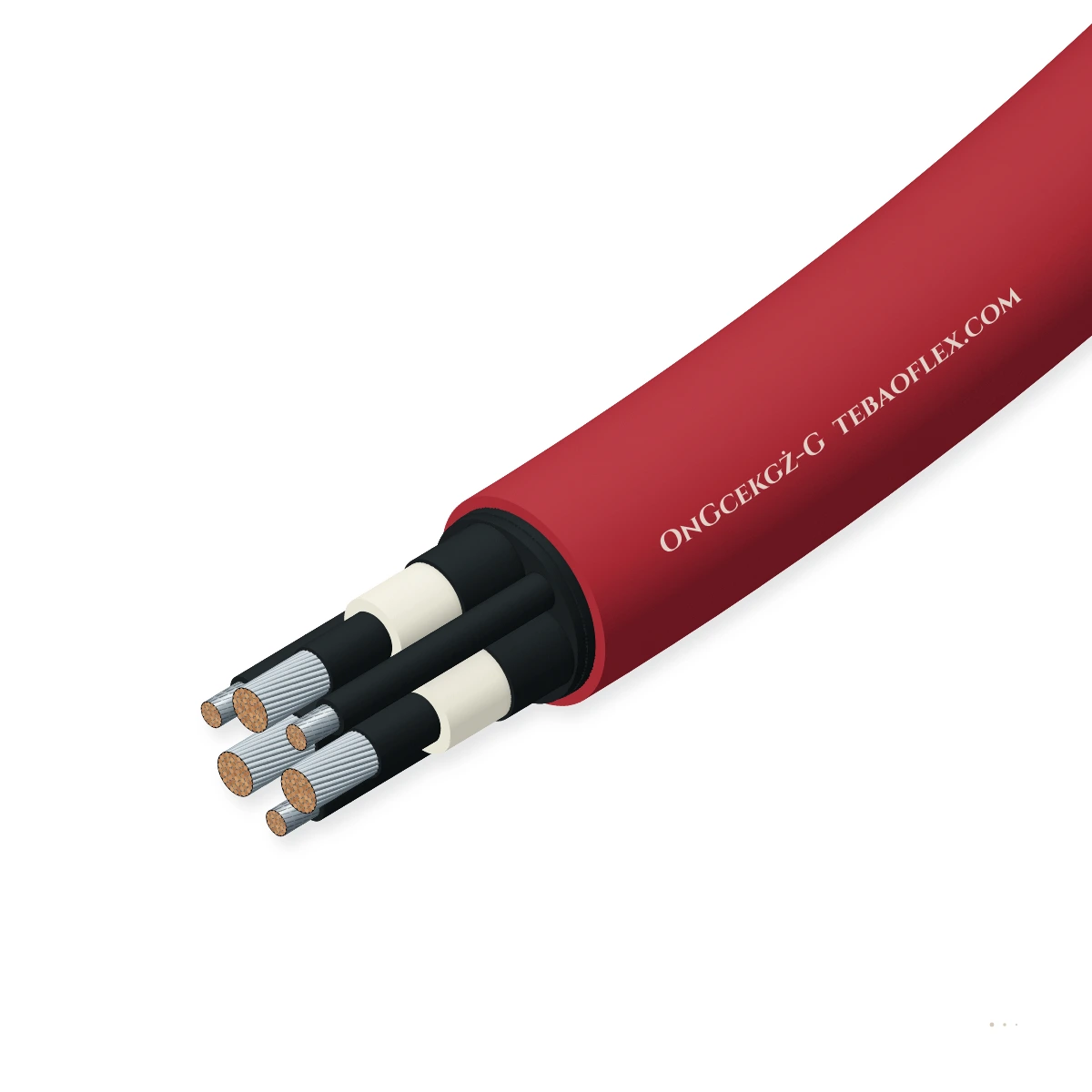

OnGcekgż-G Apantallado MV Minería Caucho CablePN-G-90105 · 3.6/6 kV & 6/10 kV · +90 °C MV EPR · Campo-controlado pantallas ('ekg') ·

PN-G-90105 · 3.6/6 kV & 6/10 kV · +90 °C MV EPR · Campo-controlado pantallas ('ekg') ·

Pantalla CEM

Retardante de llama

Resistente al aceite

Homologado

Tensión & Configuration

Designación de pedido: OnGcekgż-G 3.6/6 kV 3×50+1×25+1×6
Ø ext. ≈: 50.8 mm
Cobre peso: 1,738 kg/km
Total peso ≈: 3,840 kg/km
Min. curvatura R (fijo): 305 mm

Todas las medidas (12)

Solicitar presupuesto Ficha técnica WhatsApp

Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor

Tensión nominal: 3.6/6 & 6/10 kV
Control de esfuerzo eléctrico: Triple 'ekg'
Máx. del conductor: +90 °C
Radio mín. curvatura: 6 × D / 10 × D
Sección de fase: 16–120 mm²
Tensión de ensayo CA: 11 kV / 17 kV

Valores típicos para este tipo de cable, basados en PN-G-90105 / ZN-TF-210 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es OnGcekgż-G adecuado para su máquina?

OnGcekgż-G está un Polish-estándar 3.6/6 kV y 6/10 kV De media tensión apantallado flexible minería caucho cable a PN-G-90105 para De alta tensión tajo largo rozadoras, móvil subterráneo transformador stations, y roadheaders. It features de triple extrusión +90 °C EPR

Galería minera y suspensión en hastiales

Adecuado

Primario MV flexible alimentador linking subterráneo flameproof transformador stations a lo largo de advancing roadways.

Arrastre y remolque

Adecuado

Supplies 3.3–6 kV tajo largo rozadoras, crushers, y móvil heading máquinas.

Rozadora de tajo largo y cadena Bretby

Adecuado

Elastomérico 'ekg' pantallas withstand cyclic flexión en large-radio MV Bretby manipuladores.

Tambor monoespiral motorizado

Con condiciones

Suitable para bajo-tensión mecánica MV enrolladores monoespiral; uso NTSCGEWÖU para de alta velocidad grúa enrollado.

NTSCGEWÖU 3.6/6–18/30 kV

Instalación fija

Adecuado

Ideal para shaft-bottom a district-substation MV interconexiones en gallery hangers.

Máquinas habituales3.3–10 kV Tajo largo Carbón FrentesMóvil Subterráneo SubestacionesDeep Cobre & Potash MineríaTúnel Perforación MV AlimentadoresDe alta potencia Mina Dewatering

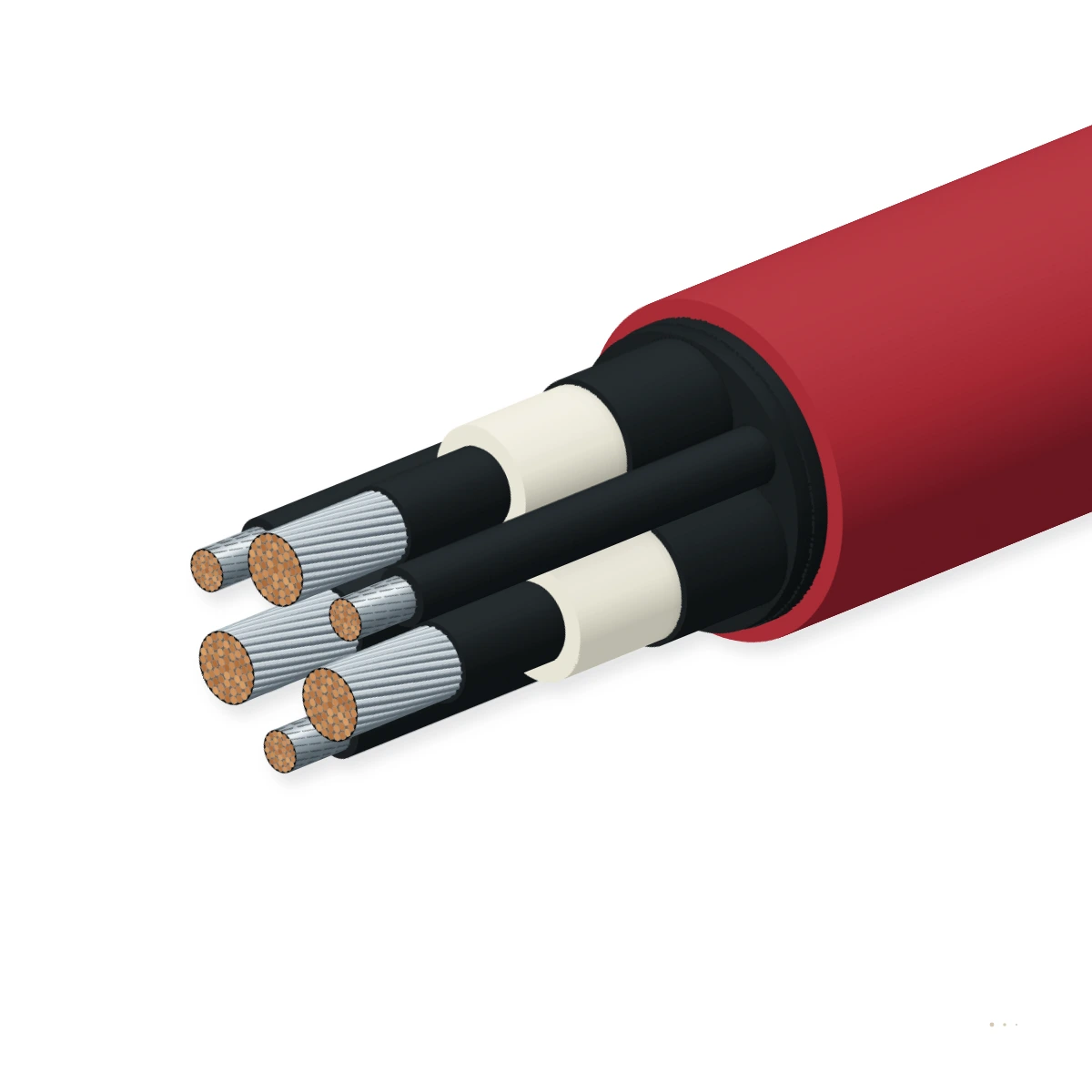

Construcción

Capa por capa

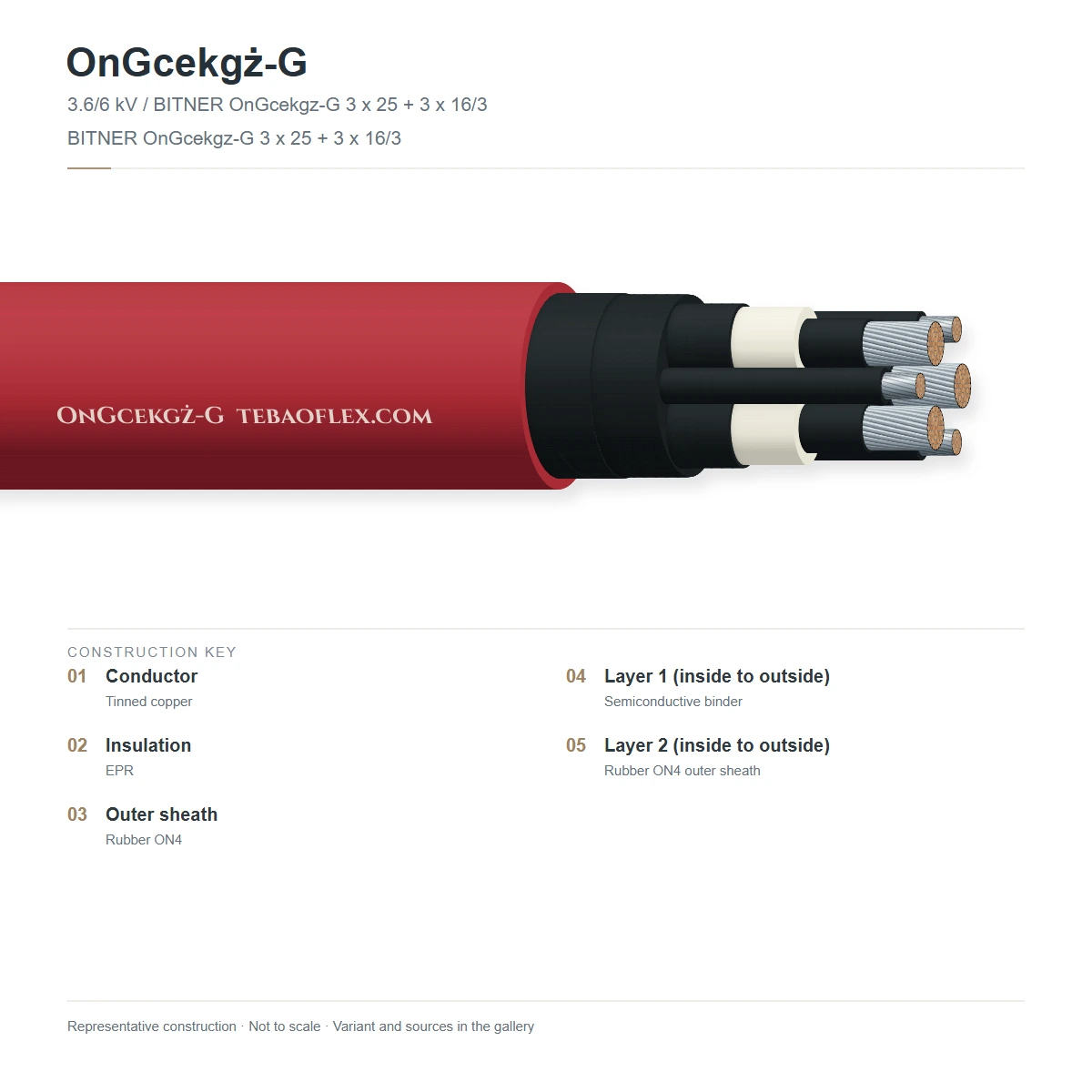

Tres MV EPR Conductores de fase con interior/exterior semiconductor caucho Control de esfuerzo eléctrico y metálico-elastomérico pantallas ('ekg'), Conductor piloto

Esquema sin escala — generado a partir de los datos de capas

#	Capa	Material y referencia
1	Flexible cobre Conductor de fase	Class 5 trenzado fino desnudo o cobre recocido estañado alambreIEC 60228 Class 5
2	Interior conductor de control de esfuerzo eléctrico pantalla	Extruido semiconductor caucho capa smoothing conductor cordón eléctrico campoPN-G-90105
3	De media tensión +90 °C EPR dieléctrico	Ozono- y partial-discharge-resistente reticulado caucho de etileno-propilenoPN-G-90105
4	Exterior semiconductor & compuesto	Vulcanizado semiconductor caucho capa combinado con cobre/elastomérico fase apantallamientoPN-G-90105
5	Conductor piloto(s) ('ż') & conductor de tierra	Apantallado piloto control conductor(s) y desnudo flexible cobre conductor de tierra de protecciónPN-G-90105
6	Subterráneo MV minería cubierta exterior	De servicio pesado retardante de la llama, aceite- y resistente al desgarro policloropreno (PCP) compuesto, rojoPN-G-90105

OnGcekgż-G 3.6/6 kV

De media tensión apantallado minería cable para 3.3 kV y 6 kV tajo largo face máquinas y móvil transformers.

OnGcekgż-G 6/10 kV

10 kV district roadway alimentador y móvil substation cable de arrastre con completo Control de campo radial.

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en PN-G-90105 / ZN-TF-210. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Tensión nominal U0/U: 3.6/6 kV o 6/10 kV AC
Máximo sistema tensión Um: 7.2 kV o 12.0 kV AC
Tensión de ensayo CA de rutina: 11 kV (3.6/6 kV) / 17 kV (6/10 kV)
Partial discharge nivel: ≤ 20 pC a 1.5 × U0
Conductor piloto tensión nominal: 250 V AC
Nominal frecuencia: 50 / 60 Hz

Térmicos

Máx.. conductor operating temp..: +90 °C continuo ('c' MV EPR)
Temperatura máxima de cortocircuito: +250 °C (máx. 5 s)
Móvil ambient gama: -25 °C a +60 °C
Fijo ambient gama: -40 °C a +60 °C
Temperatura mínima de instalación: -15 °C
Temp. de sobrecarga de emergencia: +105 °C

Mecánicos

Radio mínimo de curvatura (fijo): 6 × general diámetro (D)
Radio mínimo de curvatura (en flexión): 10 × general diámetro (D)
Máx.. a la tracción tracción en cobre: 15 N/mm²
Aplastamiento & impacto resistencia: Pesado subterráneo '-G' PCP cubierta
Desgarro resistencia: ≥ 15 N/mm según PN-G-90105
Flexión servicio: Móvil substation & face de arrastre

Resistencia

Retardancia de la llama: IEC 60332-1-2 / PN-G-90100 '-G'
Mineral aceite & hydraulic fluid: EN 60811-404 resistente PCP
Ozono & corona discharge: PD-libre de triple extrusión MV EPR
Mina agua & humedad: Acidic/alkaline mina resistente al agua
Abrasión & caída de rocas: De pared gruesa policloropreno cubierta
Halógenos status: Policloropreno elastómero

Normas de referencia

Primario product estándar: PN-G-90105 / ZN-TF-210
Minería serie base estándar: PN-G-90100
Norma del conductor: IEC 60228 Class 5
Ensayo de propagación de la llama: PN-EN 60332-1-2
Minería authority conformidad: WUG Poland MV subterráneo rules
Calidad certification: EN 10204 3.1 + PD ensayo report

Identificación

Identificación de conductores de fase: Numerados 1, 2, 3
Piloto Identificación de conductores: Apantallado auxiliar control conductor(s)
Color de la cubierta exterior: Rojo (MV warning) o negro
Cubierta marcado: OnGcekgż-G [U0/U] [3×S+Para que+s] PN-G-90105
Longitud marcado: Sequential metre marcado
Batch traceability: Factory tambor & HV ensayo serial

Dimensiones

12 estándar configuraciones (OnGcekgż-G)

Nominal dimensions, cobre weights y eléctrico parameters para OnGcekgż-G según PN-G-90105 / ZN-TF-210 .

Dimensiones y pesos
Designación de pedido	Tensión & Configuration	Fase tamaño mm²	Ø ext. ≈ mm	Cobre kg/km	Peso ≈ kg/km	Min. curvatura R fijo mm
3.6/6 kV (Um 7.2 kV) OnGcekgż-G De media tensión minería
OnGcekgż-G 3.6/6 kV 3×16+1×16+1×6	3.6/6 kV 3×16+1×16+1×6	16	39.5	672	2,120	237
OnGcekgż-G 3.6/6 kV 3×25+1×16+1×6	3.6/6 kV 3×25+1×16+1×6	25	43.2	931	2,590	259
OnGcekgż-G 3.6/6 kV 3×35+1×16+1×6	3.6/6 kV 3×35+1×16+1×6	35	46.0	1,219	3,040	276
OnGcekgż-G 3.6/6 kV 3×50+1×25+1×6	3.6/6 kV 3×50+1×25+1×6	50	50.8	1,738	3,840	305
OnGcekgż-G 3.6/6 kV 3×70+1×35+1×6	3.6/6 kV 3×70+1×35+1×6	70	55.6	2,410	4,790	334
OnGcekgż-G 3.6/6 kV 3×95+1×50+1×6	3.6/6 kV 3×95+1×50+1×6	95	61.2	3,274	6,010	367
6/10 kV (Um 12 kV) OnGcekgż-G De media tensión minería
OnGcekgż-G 6/10 kV 3×25+1×16+1×6	6/10 kV 3×25+1×16+1×6	25	47.5	931	2,980	285
OnGcekgż-G 6/10 kV 3×35+1×16+1×6	6/10 kV 3×35+1×16+1×6	35	50.4	1,219	3,460	302
OnGcekgż-G 6/10 kV 3×50+1×25+1×6	6/10 kV 3×50+1×25+1×6	50	55.2	1,738	4,310	331
OnGcekgż-G 6/10 kV 3×70+1×35+1×6	6/10 kV 3×70+1×35+1×6	70	60.0	2,410	5,320	360
OnGcekgż-G 6/10 kV 3×95+1×50+1×6	6/10 kV 3×95+1×50+1×6	95	65.8	3,274	6,620	395
OnGcekgż-G 6/10 kV 3×120+1×50+1×6	6/10 kV 3×120+1×50+1×6	120	70.2	3,994	7,740	421

Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
Exterior diameters y weights se nominal factory values subject a ±5 % manufacturing tolerance según PN-G-90105 / ZN-TF-210 .

Parámetros eléctricos y de capacidad de corriente
Configuración	Máx.. DC R @ 20 °C Ω/km	Capacidad de corriente en air (un)	Capacidad de corriente installed (un)	Mutuo C pF/m ≈	AC ensayo V rms
3.6/6 kV 3×16+1×16+1×6	1.210	93	79	101	11,000
3.6/6 kV 3×25+1×16+1×6	0.780	123	105	114	11,000
3.6/6 kV 3×35+1×16+1×6	0.554	152	129	129	11,000
3.6/6 kV 3×50+1×25+1×6	0.386	189	161	150	11,000
3.6/6 kV 3×70+1×35+1×6	0.272	233	198	180	11,000
3.6/6 kV 3×95+1×50+1×6	0.206	282	240	216	11,000
6/10 kV 3×25+1×16+1×6	0.780	123	105	114	17,000
6/10 kV 3×35+1×16+1×6	0.554	152	129	129	17,000
6/10 kV 3×50+1×25+1×6	0.386	189	161	150	17,000
6/10 kV 3×70+1×35+1×6	0.272	233	198	180	17,000
6/10 kV 3×95+1×50+1×6	0.206	282	240	216	17,000
6/10 kV 3×120+1×50+1×6	0.161	326	277	252	17,000

Capacidades de corriente apply a +25 / +30 °C ambient en libre air; apply estándar derating factors para elevated ambient o tambor bobinado.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

ConductorCuerda clase 5
Ensayo de chispa100 % en línea
CableadoConductores, tierra, rellenos
Extrusión de cubiertaInterior, trenza / pantalla, exterior
Ensayos eléctricosTensión CA, resistencia
DimensionesDE, espesor de pared
Documentos de inspección y expediciónTambor y expedición

Ensayos e inspección	Valor de ensayo / referencia	Frecuencia
Ensayos de rutina
MV AC dieléctrico withstand ensayo	11 kV rms (3.6/6 kV) o 17 kV rms (6/10 kV) para 5 minutes	Cada fabricado tambor
Partial discharge (PD) measurement	≤ 20 pC a 1.5 × U0 en completo tambor longitud	Cada fabricado tambor
Ensayos por muestreo
Semiconductor de control de esfuerzo eléctrico resistivity	Interior & exterior semiconductor resistivity verified before/after ageing según PN-G-90105	Por lote
Llama propagation & impulse tensión ensayo	Passes PN-EN 60332-1-2 y lightning impulse withstand ensayo	Homologación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

PN-G-90105 / ZN-TF-210IEC 60332-1-2WUG / CE

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX OnGcekgż-G 6/10 kV [3×S+1×Para que+n×s]

Forma de suministro: Fumigated export wooden tambores o coils
Estándar tambor pasos: 500 m · 1000 m (o a medida corte pasos)
Pedido mínimo: 100 m (stock tamaños) · 300–500 m (production)
Plazo de entrega: 2–4 weeks ex-trabaja
Incoterms: EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDFOnGcekgż-G Screened MV Mining Rubber Cable – ficha técnica (inglés)12 dimensiones · construcción, datos técnicos y homologaciones XLSXDatos de especificación OnGcekgż-G (Excel, inglés)Las 12 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta

Revisión: 2026-10-20
Actualizado: 2026-10-20
