potencia connection cable serie0.6/1 kV Potencia + Apantallado Cat5e7.4 kW (1P) & 22 kW (3P) EVÚnico-Cable Wallbox Tracción

Modelo ConnectEV0.6/1 kV XLPE potencia (3G4 a 5G10 mm²) + apantallado Cat.. 5e EV charger híbrido cable

0.6/1 kV XLPE potencia (3G4 a 5G10 mm²) + apantallado Cat..

Libre de halógenos LSZH (CPR Cca/Dca)
Potencia + CT Clamp + Ethernet
UV -Resistente Indoor / Exterior
BS 7671 Sec. 722 / BS 6724
Designación de pedido
ConnectEV 3G6.0 + Cat5e
Configuración
3 × 6.0 mm² XLPE + Cat.. 5e F/UTP
Ø ext. ≈
15.6 mm
Clipped capacidad de corriente
54 A
Máx. 32 A tramo (≤5% ΔV)
48 m
Todas las medidas (6)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Standards
BS 7671 Sec. 722
BS 6724 & EN 50288-2-1 Cat5e
Potencia tensión
0.6 / 1 kV AC
90 °C XLPE potencia aislamiento
Secciones de potencia
3G4.0 a 5G10 mm
7.4 kW (32A 1P) & 22 kW (32A 3P)
Datos elemento
Cat.. 5e F/UTP 4×2
100 MHz Ethernet + CT / RS485
Aislamiento tensión
4.0 kV Ensayo
300/500 V con cubierta Cat5e subunidad
Cubierta exterior
UV -Estabilizado LS
Negro o Eléctrico Azul / Verde

Valores típicos para este tipo de cable, basados en BS 7671 Amendment 2 (Sección 722) / BS 6724 / BS 8436 / EN 50288-2-1 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es ConnectEV adecuado para su máquina?

ConnectEV EV Charge-Point Potencia & Cat.. 5e Híbrido Installation Cable (0.6/1 kV) engineered para BS 7671 Sección 722 domestic y commercial eléctrico vehículo wallbox installations—combinando 90 °C XLPE -aislado monofásico (3G4.0, 3G6.0,.

Instalación fija

Adecuado

Clips directly a masonry walls, tendidos hasta ceiling voids, trunking y PVC conducto del distribución board a 7.4 kW o 22 kW.

Cableado de celdas y armarios de control

Adecuado

Individualmente aislado y 300/500 V LSZH -con cubierta Cat.. 5e F/UTP sub-cable satisfies BS 7671 Regulation 528.1 Band I / Band II.

Pórtico de tuneladora TBM y avance

Adecuado

Baja emisión de humos Libre de halógenos (LSZH) cubierta exterior meets BS EN 60754-1, BS EN 61034-2 y CPR Euroclass Cca/Dca para domestic garages y.

Jumbo de perforación y mástil rotativo

Con condiciones

Sin armadura installation cable para walls, bandejas portacables y conducto; para directo tierra burial sin ducting especifique ConnectEV SWA.

Uso Armado ConnectEV SWA
Máquinas habituales7.4 kW Monofásico Domestic EV Wallbox Installations11 kW & 22 kW Trifásico Workplace EV ChargersDinámico Carga Management (CT Clamp / Solar Diverter)OCPP Hardwired Ethernet & RS-485 Smart MeteringRecubierto Multi-Storey Vagón lanzadera Park Superficie Trunking

Construcción

Capa por capa

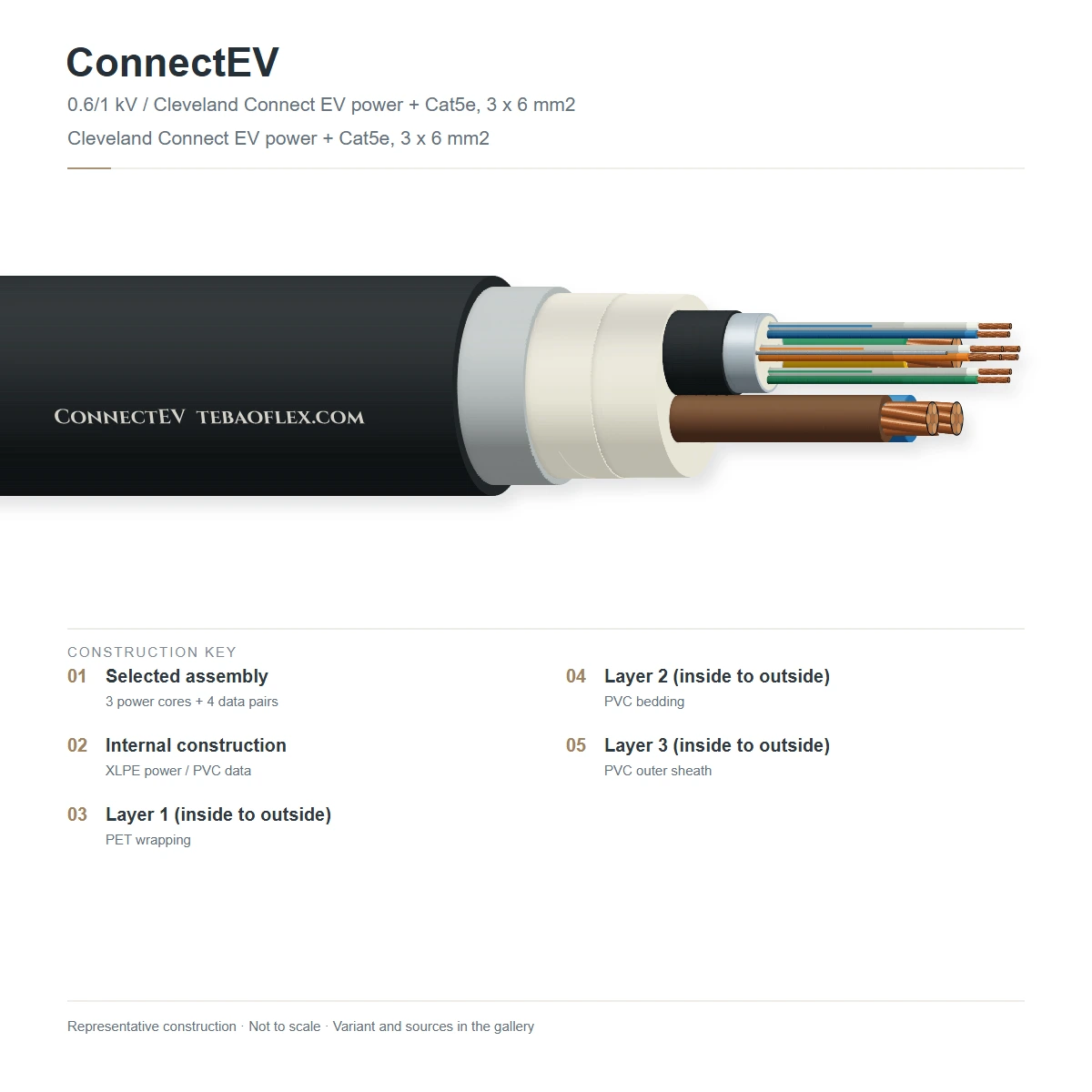

ConnectEV Potencia + Cat.. 5e Híbrido Installation Cable showing Class 2 (o Class 5) cobre recocido Conductores de fuerza (3G o 5G) con 90 °C XLPE aislamiento, un individualmente con cubierta de 4 pares 24 AWG apantallados con lámina Cat.. 5e F/UTP datos/ CT sub-cable, no higroscópico rellenos, y un UV -estabilizado Negro/Azul LSZH cubierta exterior.

12345
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
13G o 5G Cobre recocido Conductores de fuerza (4.0 a 16 mm²)Class 2 cableado (o Class 5 flexible) desnudo cobre recocido según BS EN 60228 (3G4.0, 3G6.0, 3G10, 5G4.0, 5G6.0, 5G10, 5G16 mm²)Sized para 32 A monofásico (7.4 kW) y 32 A trifásico (22 kW) EV chargers
290 °C GP8 Polietileno reticulado (XLPE) potencia aislamientoTermoestable XLPE compuesto Type GP8 según BS 7655-1.3 (3G: Marrón, Azul, Verde/Amarillo; 5G: Marrón, Negro, Gris, Azul, Verde/Amarillo)+90 °C capacidad nominal maximizes capacidad de corriente y minimiza caída de tensión
3Integrado Apantallado Cat.. 5e F/UTP (4×2×24 AWG) datos sub-cable4 pares trenzados de 24 AWG sólido cobre desnudo, HDPE aislamiento, general aluminio/Mylar lámina pantalla + cobre estañado drenaje alambre, y 300/500 V nominal cubierta interior de LSZHSoporta tanto 100BASE-TX OCPP Ethernet y CT -clamp / RS-485 carga-balancing señales
4Al/ PET lámina pantalla sobre Cat.. 5e sub-cable (100 % cobertura)Laminated aluminio/poliéster cinta pantalla con 0.5 mm cobre estañado drenaje alambre dentro del Cat.. 5e subunidadRejects 50 Hz mains hum y EV charger conmutación noise en CT -clamp & Ethernet pares
5UV -estabilizado Baja emisión de humos Libre de halógenos (LSZH) cubierta exteriorTermoplástico libre de halógenos poliolefina compuesto Type LTS1/LTS3 según BS 7655-6.1 en Negro (o Eléctrico Azul)Fits un único estándar redondo cable prensaestopas al EV charger entry

ConnectEV Monofásico (3G4.0 / 3G6.0 / 3G10 mm² + Cat.. 5e)

230 V AC monofásico L+N+ PE + apantallado de 4 pares Cat.. 5e para 7.4 kW (32 A) home y fleet wallboxes

ConnectEV Trifásico (5G4.0 / 5G6.0 / 5G10 / 5G16 mm² + Cat.. 5e)

400 V AC trifásico L1+L2+L3+N+PE + apantallado de 4 pares Cat.. 5e para 11 kW y 22 kW commercial EV charge points

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en BS 7671 Amendment 2 (Sección 722) / BS 6724 / BS 8436 / EN 50288-2-1. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Potencia tensión nominal
0.6 / 1 kV AC (conductores de fuerza) · 300/500 V aislamiento en Cat.. 5e cubierta
Cat.. 5e datos performance
100 MHz ancho de banda · 100 Ω ± 15 Ω impedancia · 1000BASE-T / RS-485 / CT
Potencia DC resistencia @ 20 °C
4.61 Ω/km (4.0) · 3.08 Ω/km (6.0) · 1.83 Ω/km (10.0) · 1.15 Ω/km (16.0)
Clipped directo capacidad de corriente
42 A (3G4.0) · 54 A (3G6.0) · 75 A (3G10) · 47 A (5G6.0) · 65 A (5G10)

Térmicos

Máx.. conductor de fuerza temp..
+90 °C continuo (+250 °C cortocircuito)
Rango ambiente de servicio
-20 °C a +70 °C (fijo) · 0 °C a +50 °C (installation)
EV continuo carga factor
Sized para 1.0 continuo demand factor según BS 7671 Sección 722

Mecánicos

Circular exterior perfil
Liso circular sección transversal seals en estándar M20 / M25 IP68 prensaestopas
Radio mínimo de curvatura
8 × general cable OD
Install time saving
Cuts clip/conducto installation labour por ~45 % vs doble-cable tendidos

Resistencia

Incendio & CPR performance
BS EN 60332-1-2 · CPR Euroclass Dca / Cca- s1,d1,a1
Baja emisión de humos & libre de halógenos
BS EN 61034-2 (≥ 60 % ligero) & BS EN 60754-1 (< 0.5 % HCl)
Exterior UV estabilidad
UV -estabilizado cubierta exterior para externo building walls

Normas de referencia

UK cableado & cable standards
BS 7671 Amendment 2 (Sección 722 & Reg 528.1) · BS 6724 diseño
Datos sub-cable estándar
EN 50288-2-1 / ISO/IEC 11801 Categoría 5e F/UTP
RoHS, REACH & CE / UKCA
2011/65/EU RoHS 2, REACH, CE & UKCA compliant

Identificación

Colores de los conductores de potencia
3G: Marrón, Azul, GNYE · 5G: Marrón, Negro, Gris, Azul, GNYE
Cat.. 5e par colores
Azul/Blanco, Naranja/Blanco, Verde/Blanco, Marrón/Blanco (TIA-568)
Partida arancelaria (HS)
8544.4993

Dimensiones

6 estándar ConnectEV (0.6/1 kV Potencia + Apantallado Cat.. 5e) configuraciones

Conductores de fuerza + Cat.. 5e layout, exterior diámetro, peso, clipped-directo capacidad de corriente y máx. 32 A tramo longitud.

Único- & trifásico dimensions & 32 A tramo longitud
Designación de pedidoConductores de fuerza + Datos sub-cableØ ext. ≈
mm		Peso ≈
kg/km		Clipped
un		Máx. 32A tramo
(≤5% ΔV) m		Consulta
Monofásico 7.4 kW (3G + Cat.. 5e)
ConnectEV 3G4.0 + Cat5e3 × 4.0 mm² XLPE + Cat.. 5e F/UTP14.22654232
ConnectEV 3G6.0 + Cat5e3 × 6.0 mm² XLPE + Cat.. 5e F/UTP15.63455448
ConnectEV 3G10.0 + Cat5e3 × 10.0 mm² XLPE + Cat.. 5e F/UTP18.25107580
Trifásico 11 / 22 kW (5G + Cat.. 5e)
ConnectEV 5G4.0 + Cat5e5 × 4.0 mm² XLPE + Cat.. 5e F/UTP16.53853664
ConnectEV 5G6.0 + Cat5e5 × 6.0 mm² XLPE + Cat.. 5e F/UTP18.45154796
ConnectEV 5G10.0 + Cat5e5 × 10.0 mm² XLPE + Cat.. 5e F/UTP21.878065160
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Un par trenzado en el Cat.. 5e CAN alambre el CT clamp / solar diverter mientras el remaining pares alambre RS-485 Modbus o 100BASE-TX Ethernet.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
100 % 3.5 kV AC potencia dieléctrico, 2.5 kV datos-a-potencia aislamiento & Cat.. 5e sweepCero breakdown entre potencia y datos elementos y 100 MHz Cat.. 5e passCada fabricado tambor
Ensayos por muestreo
Fluke DSX Cat.. 5e NEXT, retorno loss & attenuation verificationPasses 100 MHz Categoría 5e permanente-link parametersPor lote de producción
BS EN 60332-1-2 llama, BS EN 61034-2 humo & BS EN 60754-1 libre de halógenosLigero transmittance ≥ 60 % y HCl emission < 0.5 %Calificación de tipo

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

BS 7671 Reg 528.1 & Sec. 722BS 6724 LSZH DiseñoCE, UKCA & CPR Compliant

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

TEBAOFLEX CONNECT-EV 3G6.0mm2 0.6/1kV XLPE + Apantallado CAT5e LSZH BS 7671 CE UKCA
Forma de suministro
Fumigated wooden tambores o acero export enrolladores
Estándar pasos
500 m · 1000 m (o a medida corte pasos)
Pedido mínimo
100 m (estándar) · 500 m (a medida)
Plazo de entrega
2–4 weeks ex-trabaja
Incoterms
EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDFConnectEV – ficha técnica (inglés)6 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación ConnectEV (Excel, inglés)Las 6 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20
