instrumentación cable serieHermetically Sealed ConductorCoaxial Alto-Datos-Rate. 374" (9.50 mm) · 73.4 kN

Modelo EcoSeal Coaxial 2Q37-EHS Hermetically Sealed Coaxial Cased-HoleHermetically polímero-sealed coaxial cased-hole wireline cable (9.50 mm / . 374")

Hermetically polímero-sealed coaxial cased-hole wireline cable (9.50 mm / .

Cero Intersticial Gas Migración
Alto-Rate Coaxial Telemetría
EHS Par de torsión-Equilibrado
API RP 9B
Designación de pedido
EcoSeal 2Q37-EHS
Nominal exterior Ø
9.50 mm
Peso en air
368 kg/km
De rotura resistencia
73.4 kN
Atten. @ 1 MHz
3.8 dB/km
Todas las medidas (2)
Solicitar presupuestoFicha técnicaWhatsApp
Respuesta de ingeniería en 2 horas laborablesTambores de exportación cortados a medidaCertificado EN 10204 3.1 por tambor
Configuración
2Q37-EHS Coax
Centro Cu + concéntrico retorno
Exterior diámetro
9.50 mm (. 374")
Fits 3/8" flow tubos & poleas
Carga de rotura
73.4 kN
16,500 lbf (EHS doble armadura)
Characteristic Z
50 ± 4 Ω
3–5× mono-cable ancho de banda
Temperatura
-40 a +175 °C
Reticulado ETFE ('Q') conductor
Gas seal
Hermetic matrix
Blocks axial wellbore gas flow

Valores típicos para este tipo de cable, basados en API RP 9B / ISO 13628-5 / ASTM A475 — confirmados en la ficha técnica y oferta de su pedido.

Aplicaciones

¿Es EcoSeal Coaxial 2Q37-EHS adecuado para su máquina?

EcoSeal Coaxial 2Q37-EHS Hermetically Sealed Cased-Hole Wireline Logging Cable (. 374" / 9.50 mm) featuring un de gran ancho de banda coaxial cobre conductor, reticulado ETFE aislamiento, polímero-encapsulated intersticial barrera y.

Jumbo de perforación y mástil rotativo

Adecuado

Verdadera 50 Ω coaxial geometría proporciona 3–5× el telemetría ancho de banda de 1N32/1N38 mono cables para real-time downhole vídeo.

Inmersión y zonas húmedas

Adecuado

Hermetically extruido polymeric encapsulation seals todos interno alambre intersticios contra axial alto-presión gas birdcaging.

Tambor vertical / spreader

Adecuado

Extra-De alta resistencia (EHS) contra-helicoidal doble armadura proporciona 73.4 kN rotura resistencia para deep tractor y jar pulls.

Máquinas habitualesReal-Time Downhole Vídeo & Óptico InspecciónAlto-Presión Gas Well Cased-Hole LoggingUltrasonic & Electromagnético Casing ImagingDownhole Tractor & Mecánico Pipe RecoveryPlug-y-Perf De alta velocidad Telemetría

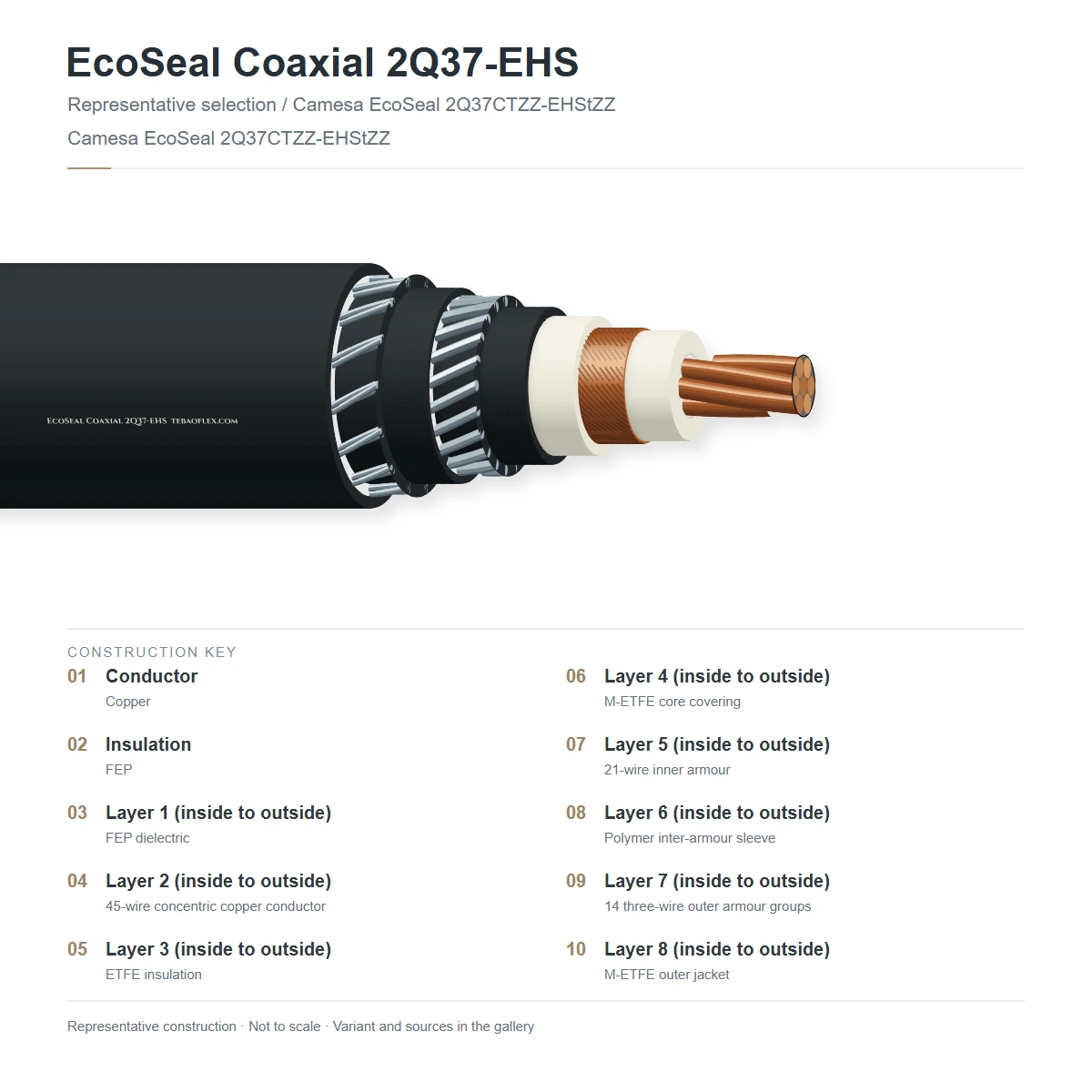

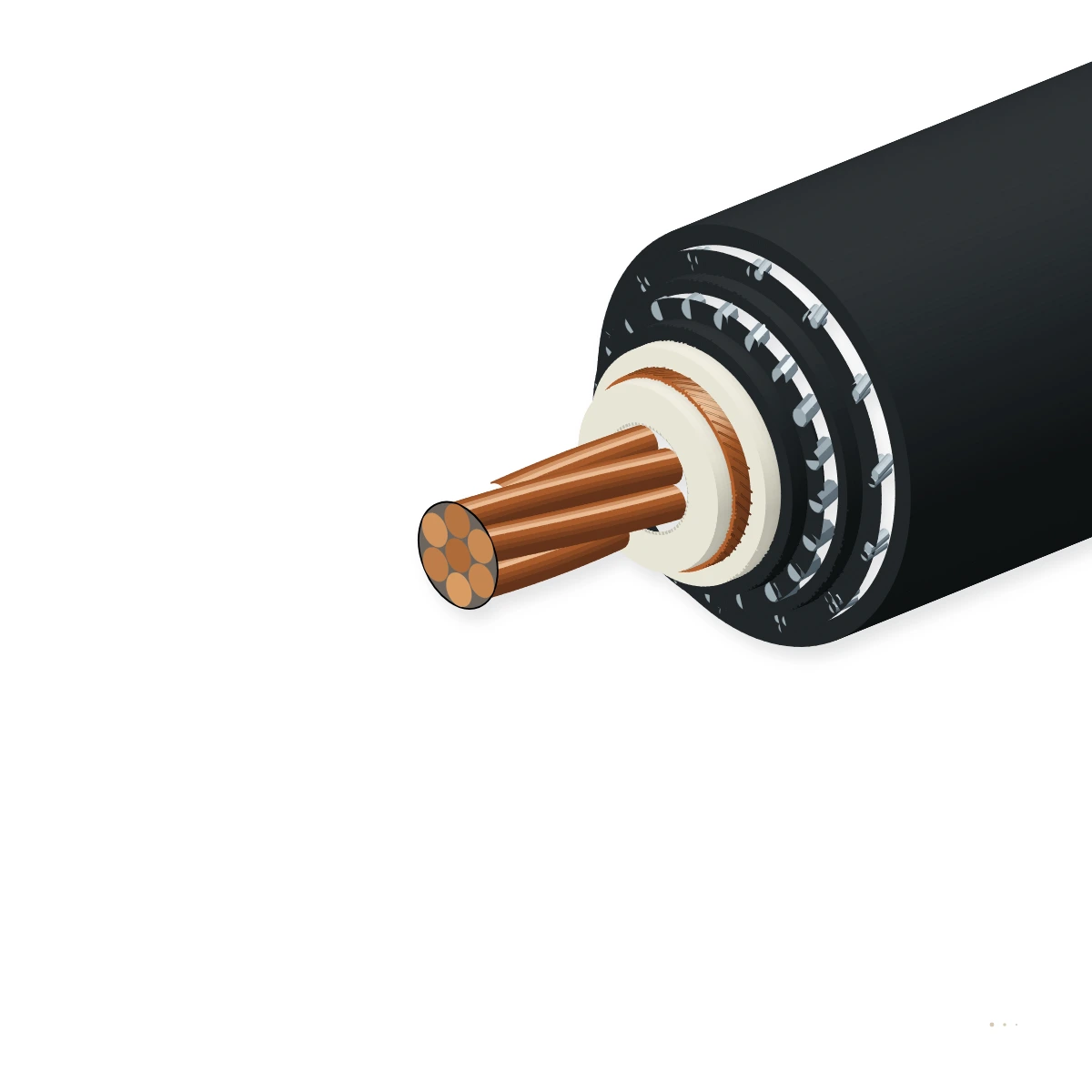

Construcción

Capa por capa

EcoSeal Coaxial 2Q37-EHS showing compacted cobre estañado centro conductor, reticulado ETFE dieléctrico, concéntrico cobre pantalla/retorno conductor, hermetically extruido polymeric intersticial seal, y 2-capa EHS acero alambre armadura.

12345
Esquema sin escala — generado a partir de los datos de capas
#CapaMaterial y referencia
1Central compacted conductor de cobre estañadode 19 hilos compacted cobre recocido estañado centro conductor (16 AWG / 1.31 mm²)Bajo-attenuation de alta frecuencia coaxial interior señal/potencia camino
2Código 'Q' reticulado ETFE coaxial dieléctricoDe precisión concéntrico reticulado Etileno Tetrafluoroetileno (ETFE) nominal a +175 °CMantiene controlado 50 Ω impedancia y 1,200 V breakdown margin
3Concéntrico cobre coaxial retorno pantalla ('2')Helicoidalmente served plano/redondo cobre estañado coaxial retorno capa + fluoropolímero barreraProporciona un bajo-loss cobre retorno independent de acero armadura impedancia
4EcoSeal hermetic polímero intersticial matrixExtruido a presión fluoroelastomer/termoplástico encapsulation rellenando 100 % de interior armadura voidsEvita axial gas channeling y drastically reduce grease consumption
5Doble contra-helicoidal EHS acero alambre armaduraInterior + exterior contra-helicoidal Extra-De alta resistencia (EHS) galvanizado o aleación acero armadura (. 374" / 9.50 mm OD)73.4 kN (16,500 lbf) carga de rotura

EcoSeal 2Q37-EHS (9.50 mm · . 374 en)

Hermetically sealed 50 Ω coaxial cased-hole logging cable con EHS acero galvanizado armadura

EcoSeal 2Q37-A27 (Sour Servicio Aleación)

Sour-gas H₂S/CO₂ resistente a la corrosión coaxial wireline con Aleación 27-7MO / MP35N armadura

Datos técnicos

Valores nominales y límites de servicio

Valores típicos: Valores típicos para este tipo de cable, basados en API RP 9B / ISO 13628-5 / ASTM A475. Los valores de su pedido se confirman en la ficha técnica y la oferta.

Eléctricos

Characteristic impedancia
50 ± 4 Ω (@ 1–10 MHz)
Attenuation @ 1 MHz / 5 MHz
≤ 3.8 dB/km (@ 1 MHz) · ≤ 8.9 dB/km (@ 5 MHz)
Centro / pantalla DC R
14.2 Ω/km (centro) · 9.8 Ω/km (cobre pantalla)
Tensión & IR capacidad nominal
1,200 V DC /rms · IR ≥ 15,000 MΩ·km @ 500 V DC

Térmicos

Continuo operating temp..
-40 °C a +175 °C (+347 °F)
Corto-term downhole peak
+190 °C (6 h)
Explosive decompression
Cero conductor/matrix blistering after 105 MPa CH₄/CO₂ bleed

Mecánicos

Min. de rotura resistencia
73.4 kN (16,500 lbf) — EHS armadura
Peso en air / fluid
368 kg/km (air) · 302 kg/km (en 1.0 SG agua)
Min. sheave diámetro
510 mm (20 en)

Resistencia

Axial gas block capacidad nominal
Cero axial gas migración a 105 MPa (15,000 psi)
Grease cabezal efficiency
Reduce grease-injection consumption por hasta 50 %
Sour gas opción
Disponible según NACE MR0175 / ISO 15156

Normas de referencia

Wireline especificación
API RP 9B & ISO 13628-5
Armadura alambre estándar
ASTM A475 EHS / UHS grado
RoHS & REACH
2011/65/EU & EC 1907/2006 compliant

Identificación

Código breakdown
2 = Coaxial (2-conductor camino) · Q = ETFE · 37 = . 374" (9.50 mm) · EHS = Extra Alto Resistencia
Partida arancelaria (HS)
8544.2000
Enrollador documentation
Completo TDR trace, attenuation sweep & API RP 9B rotura ensayo certificate

Dimensiones

2 estándar EcoSeal Coaxial 2Q37 configuraciones

Mecánico y de alta frecuencia coaxial parameters para 9.50 mm (. 374") hermetically sealed wireline.

Mecánico & coaxial telemetría datos
Designación de pedidoArmadura metallurgyNominal Ø
mm		Peso en air
kg/km		Rotura carga
kN		Atten @ 1MHz
dB/km		Consulta
Hermetically Sealed Coaxial Wireline Cables
EcoSeal 2Q37-EHSEHS Acero galvanizado (+175 °C)9.5036873.43.8
EcoSeal 2Q37-A27 (Sour)Aleación 27-7MO / MP35N Sour Servicio9.5037468.53.8
  • Valores típicos para este tipo de cable; las dimensiones y pesos de su pedido se confirman en la oferta.
  • Fits estándar 3/8 en (9.52 mm) grease-injection flow tubos y sheave wheels.

Calidad y homologaciones

Ensayos e inspección

Ensayos de rutina en cada longitud de fabricación, ensayos de muestreo y tipo por lote — documentados en un certificado EN 10204 3.1.

  1. ConductorCuerda clase 5
  2. Ensayo de chispa100 % en línea
  3. CableadoConductores, tierra, rellenos
  4. Extrusión de cubiertaInterior, trenza / pantalla, exterior
  5. Ensayos eléctricosTensión CA, resistencia
  6. DimensionesDE, espesor de pared
  7. Documentos de inspección y expediciónTambor y expedición
Ensayos e inspecciónValor de ensayo / referenciaFrecuencia
Ensayos de rutina
100 % TDR impedancia perfil, 1–10 MHz sweep & 3.5 kV dieléctrico ensayoZ0 = 50 ± 4 Ω con cero impedancia spikes y IR ≥ 15 GΩ·kmCada fabricado enrollador
Ensayos por muestreo
Axial alto-presión gas migración & rápido decompression ensayoCero axial gas bypass hasta interno intersticios a 105 MPaCalificación de tipo
API RP 9B carga de rotura & rotational equilibrio ensayoRotura carga ≥ 73.4 kN (EHS) con cero birdcagingSegún production lot

Certificado de inspección

Emitido con cada tambor, con los resultados de los ensayos de rutina de esa longitud.

Homologaciones del producto

API RP 9B & ISO 13628-5ASTM A475 EHS AlambreNACE MR0175 (A27 Opción)

Certificados de la empresa

ISO 9001ISO 14001ISO 45001Homologación VDEUL / cULCE · LVD / EMC

Marcado y suministro

Pedido y entrega

Marcado de la cubierta

Stamped metal enrollador tag: TEBAOFLEX ECOSEAL COAXIAL 2Q37-EHS . 374"
Forma de suministro
Fumigated wooden tambores, acero enrolladores o de precisión spools
Estándar pasos
500 m · 1000 m (o a medida corte/spooled pasos)
Pedido mínimo
100 m (estándar) · 500 m (a medida)
Plazo de entrega
2–4 weeks ex-trabaja
Incoterms
EXW, FOB, CIF, DAP

Documentación técnica

Descargas

PDFEcoSeal Coaxial 2Q37-EHS Hermetically Sealed Coaxial Cased-Hole – ficha técnica (inglés)2 dimensiones · construcción, datos técnicos y homologacionesXLSXDatos de especificación EcoSeal Coaxial 2Q37-EHS (Excel, inglés)Las 2 dimensiones con medidas y datos para su lista de materiales o solicitud de oferta
Revisión
2026-10-20
Actualizado
2026-10-20

Preguntas frecuentes

Las primeras preguntas de ingeniería

¿No está aquí? Envíenos su plano — un ingeniero responde en 2 horas laborables.

Why does EcoSeal Coaxial 2Q37-EHS achieve 3–5× mayor datos rates que un 1N38 mono-conductor wireline del mismo 3/8" tamaño?
En un estándar 1N38 mono-conductor cable, de alta frecuencia retorno corrientes must flow hasta el magnetic acero armadura hilos, causing severo piel-effect resistencia y dispersión y superiores 100 kHz. EcoSeal 2Q37 añade un dedicado concéntrico cobre retorno pantalla bajo el armadura, creating un verdadera 50 Ω coaxial waveguide capable de megabit/s telemetría para real-time downhole vídeo.
What does 'Hermetically Sealed' mean en el EcoSeal 2Q37 construcción?
Estándar wirelines have microscopic air gaps entre el conductor y interior armadura hilos that allow alto-presión well gas a migrate hasta el dentro del cable toward el superficie winch tambor (causing 'birdcaging' cuando depressurized). EcoSeal presión-extrudes un continuo polymeric matrix en cada interno huecos, blocking axial gas migración.
Does 2Q37-EHS require especial sheave wheels o grease tubos?
Sin. Su 9.50 mm (. 374 en) exterior diámetro drops directly en estándar 3/8 en (9.52 mm) cased-hole grease-injection flow tubos y 20 en (510 mm) poleas.
CAN EcoSeal 2Q37-EHS también transmit alto potencia para downhole tractors y milling herramientas?
Yes. Nominal a 1,200 V DC/AC con bajo cobre bucle resistencia (24.0 Ω/km total bucle), it simultáneamente powers downhole tractors y transmits de alta velocidad telemetría.
