Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Distribución Subterránea y Maquinaria Móvil. Cuenta con 18 años especificando sistemas de 480 V a 1,000 V para jumbos y scoops en México. Revisión editorial y verificación técnica por el comité de ingeniería de planta. Actualizado el 2026-10-19.
TL;DR: En redes de 480 V a 1,000 V, conectar un cable Type G-GC (2,000 V) a enchufes de 4 polos anulando el piloto Ground-Check infringe la NOM-023-STPS-2012 (2012). Esa práctica expone al personal a arcos eléctricos de 18.2 cal/cm² bajo IEEE Std 1584 (2018). Los enchufes mineros de 5 y 6 pines (60 A a 400 A) bajo UL 1682 / CSA C22.2 No. 182.1 (2021) integran un pin piloto retrasado 5.0 mm (*late-make, early-break*) que abre el relevador SE-105 / SE-134C en menos de 80 ms antes de que se separen los contactos de fase. De este modo se reduce la energía de arco a < 0.4 cal/cm². Para evitar que los tornillos prisioneros trocen las hebras Clase K (ICEA S-75-381, 2021), es obligatorio engarzar férulas de cobre estañado de pared gruesa.
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La conexión segura de jumbos, scoops, empernadoras y bombas depende de la compatibilidad entre el cable portátil minero Type G-GC de 2,000 V (o el cable portátil Type G) y el enchufe instalado en la caja de distribución (spider box). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta conforme a NOM-023-STPS-2012 (2012) y NOM-001-SEDE-2012 (2012):
markdown-table:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
| --- | --- | --- |
| Estándar de Enchufes y Cable | Conectores: [UL 1682 / CSA C22.2 No. 182.1](https://www.csagroup.org/) · Arco: [IEEE 1584](https://standards.ieee.org/) | Cable minero: [ICEA S-75-381 / NEMA WC 58](https://www.nema.org/standards/view/portable-and-power-feeder-cables-for-use-in-mines) |
| Configuraciones de Pines | Type G-GC: 5 pines (3F + 1T + 1GC) o 6 pines (3F + 2T + 1GC) | Type G: 4 pines (3F + 1T unificada) para bombas/soldadoras |
| Capacidades de Corriente y Tensión | 60 A, 100 A, 200 A, 300 A y 400 A en 480 V / 600 V / 1,000 V CA | Aislamiento del cable certificado a 2,000 V (EPR 90 °C) |
| Secuencia Mecánica de Pines | Tierra: Primero en entrar · Fases: Intermedio · Piloto GC: Último (-5 mm) | Disparo del contactor en < 80 ms vía relevador SE-105 / SE-134C |
| Terminación de Hebras Clase K | Férula tubular de cobre estañado de pared gruesa o compresión hexagonal | Prohibido apretar tornillo prisionero directo sobre hilos 30 AWG |
| Resistencia de Contacto Máxima | Conector nuevo acoplado ≤ 45 μΩ · Límite de descarte > 120 μΩ | Elevación térmica máxima admisible en terminal: ΔT ≤ 28.4 °C |
| Alivio de Tracción en Cuello | Prensaestopas elastomérico interno + malla de acero inoxidable Kellems | Radio mínimo de curvatura a la salida del enchufe ≥ 6 × D |

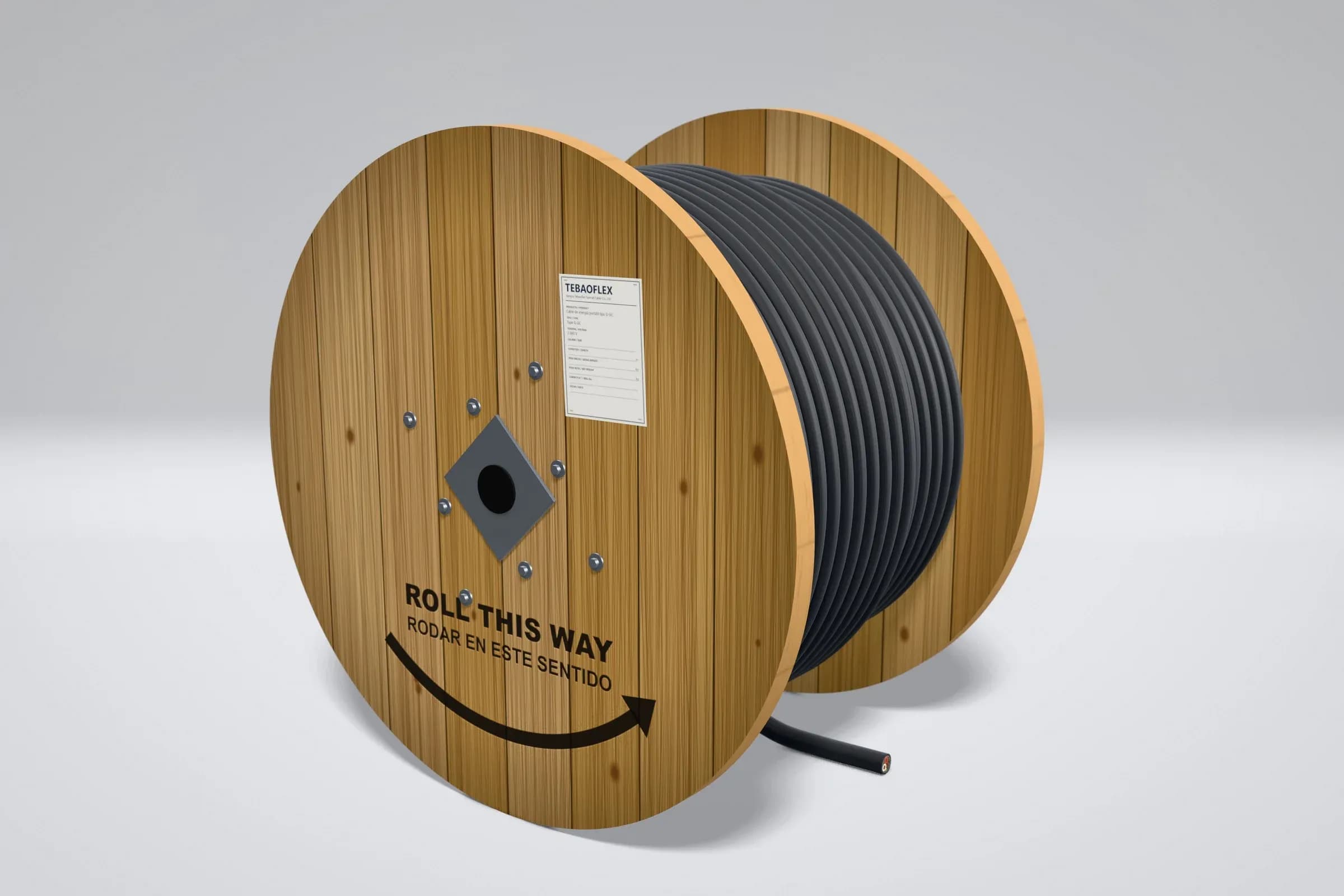

| Validación en Fábrica (FAT) | Control de diámetro exterior CPE y continuidad de hilo piloto GC | Certificado *Mill Test Report* TEBAOFLEX por cada carrete |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?

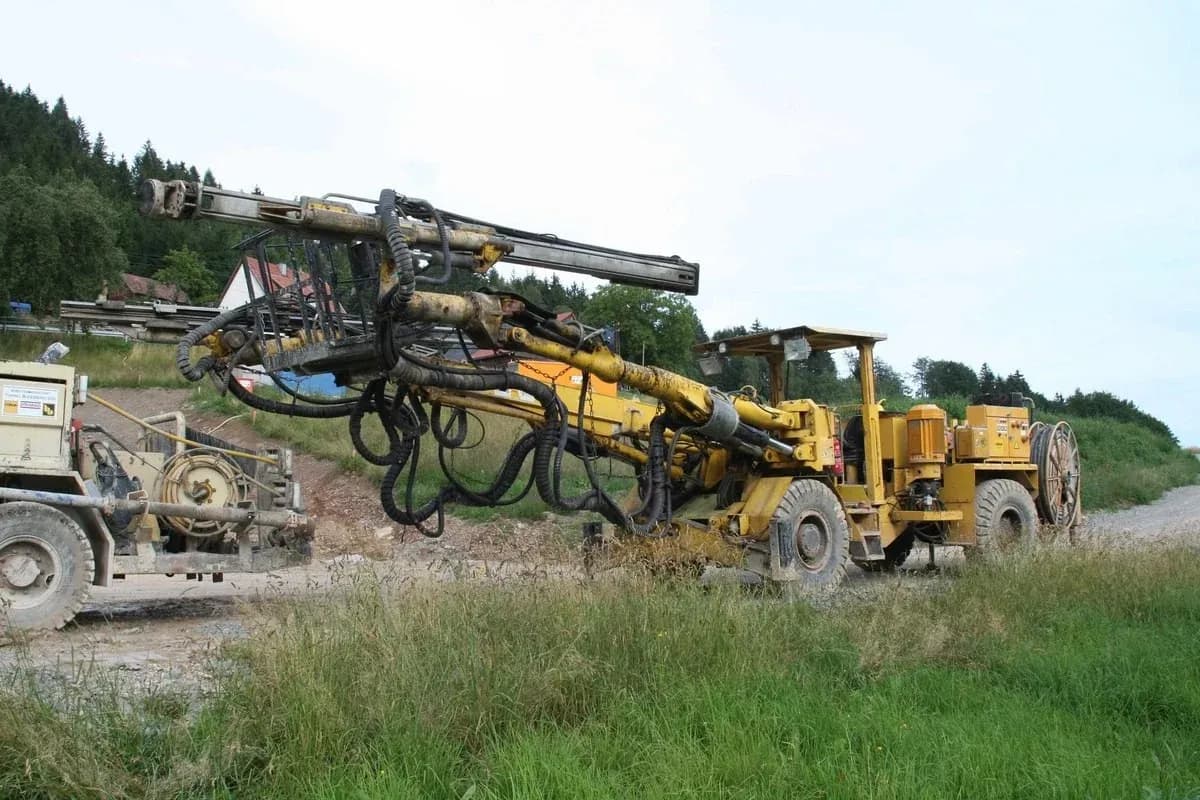

En frentes de equipos móviles subterráneos como jumbos y scoops y en distribución temporal en galerías, los enchufes se operan decenas de veces al mes bajo lodo y agua ácida. Según reportes de Statista Industrial & Mining Safety (2024), el 69% de las quemaduras por arco en 480 V y 1,000 V (IEEE, 2018) ocurre al desenchufar conectores con el hilo piloto puenteado. Un error grave ocurre cuando se instala un cable portátil Type G-GC de 2,000 V (3 fases, 2 tierras verdes y 1 hilo piloto amarillo) en un enchufe común de 4 polos. Para que el contactor cierre, algunos técnicos cortan el piloto en el enchufe y puentean el borne GC a tierra dentro del tablero. Al hacer esto, el relevador Ground-Check queda ciego. Si alguien tira del enchufe bajo carga o una roca aplasta el cable, el sistema no abre y estalla un arco trifásico. Por el contrario, en un enchufe minero de 5 o 6 pines cableado al piloto del Type G-GC, los primeros 5.0 mm de extracción abren el circuito de control. En ese instante los pines de fase aún conservan 12 mm de traslape en sus cámaras apagachispas, logrando un corte sin arco.
¿Qué definiciones técnicas gobiernan los enchufes mineros y cables Type G-GC?
Para homologar la terminología técnica entre mantenimiento de flota, ingeniería eléctrica y compras, definimos cuatro conceptos fundamentales respaldados por ICEA S-75-381 (2021), UL 1682 (2021) y NOM-023-STPS-2012 (2012):
El enchufe minero con interbloqueo piloto (Pilot-Interlocked Heavy-Duty Mining Plug) es un conector acorazado de 480 V a 1,000 V (60 A a 400 A) con 5 o 6 contactos plateados en aislador termoset. Este elemento incorpora un pin piloto de longitud reducida que gobierna la bobina del contactor principal a través del hilo Ground-Check del cable Type G-GC. El acoplamiento unificado vs. individual de tierras divididas en el enchufe (Split-Ground Pin Termination) consiste en el método para terminar los dos conductores verdes de tierra del cable Type G-GC. En un enchufe de 5 pines (3P + 1G + 1GC), ambas tierras se engarzan en una férula doble hacia el pin único de tierra. En cambio, en un enchufe de 6 pines (3P + 2G + 1GC), cada tierra dividida entra a su propio pin independiente. El casquillo o férula de pared gruesa para conductor extraflexible Clase K (Heavy-Wall Tinned Copper Ferrule) se define como el manguito de cobre estañado que se engarza sobre las hebras calibre 30 AWG del cable Type G-GC. Esto evita el cizallamiento de microhilos y mantiene la resistencia de contacto por debajo de 45 μΩ. El interruptor desconectador con bloqueo mecánico de receptáculo (Interlocked Receptacle Breaker Switch) es el bloqueo físico integrado en las cajas de distribución (spider boxes). Impide girar el anillo de retención o extraer el enchufe macho si el interruptor principal no está en posición OFF.
¿Cómo seleccionar el enchufe y casquillo según el calibre del cable Type G-GC y Type G?
Al dimensionar el conjunto para equipos móviles subterráneos, se debe verificar la ampacidad a 40 °C y el rango del prensaestopas trasero bajo ICEA S-75-381 (2021). Por su aislamiento EPR de 2,000 V y doble chaqueta CPE, un cable Type G-GC tiene un diámetro exterior entre 15% y 22% mayor (ICEA, 2021) que un cordón SOOW de 600 V. La elevación térmica ΔT en el pin de fase depende de la corriente I, la resistencia de contacto R_c y la resistencia térmica R_th según UL 1682 (2021):
Ecuación de elevación térmica en pin: ΔT_pin = I² · R_c · R_th ≤ 30 °C
Si se aprieta un tornillo directamente sobre el cobre Clase K (ASTM B33, 2020) sin férula, la vibración afloja el borne y eleva la temperatura sobre 115 °C. La siguiente tabla presenta la matriz de selección validada para faenas mexicanas:
¿Cuáles son los calibres, diámetros y corrientes de enchufes para Type G-GC y Type G?
markdown-table:
| Modelo y Calibre de Cable | Configuración Conductores Internos | Diámetro Exterior Nominal OD (mm) | Ampacidad 40 °C (A) | Corriente Nominal Enchufe (A) | Arreglo de Pines del Conector | Torque en Borne con Férula (N·m) |
| --- | --- | --- | --- | --- | --- | --- |

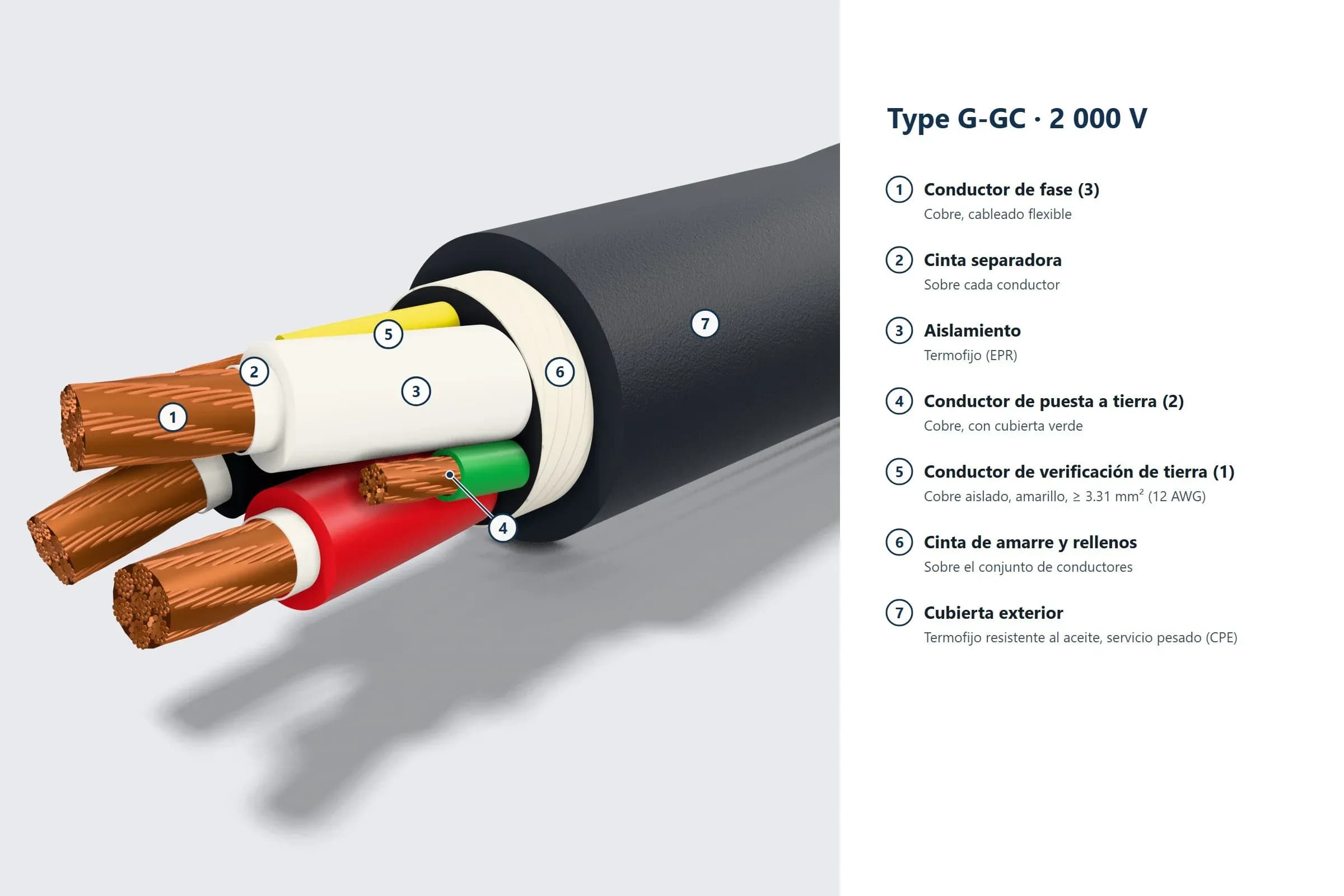

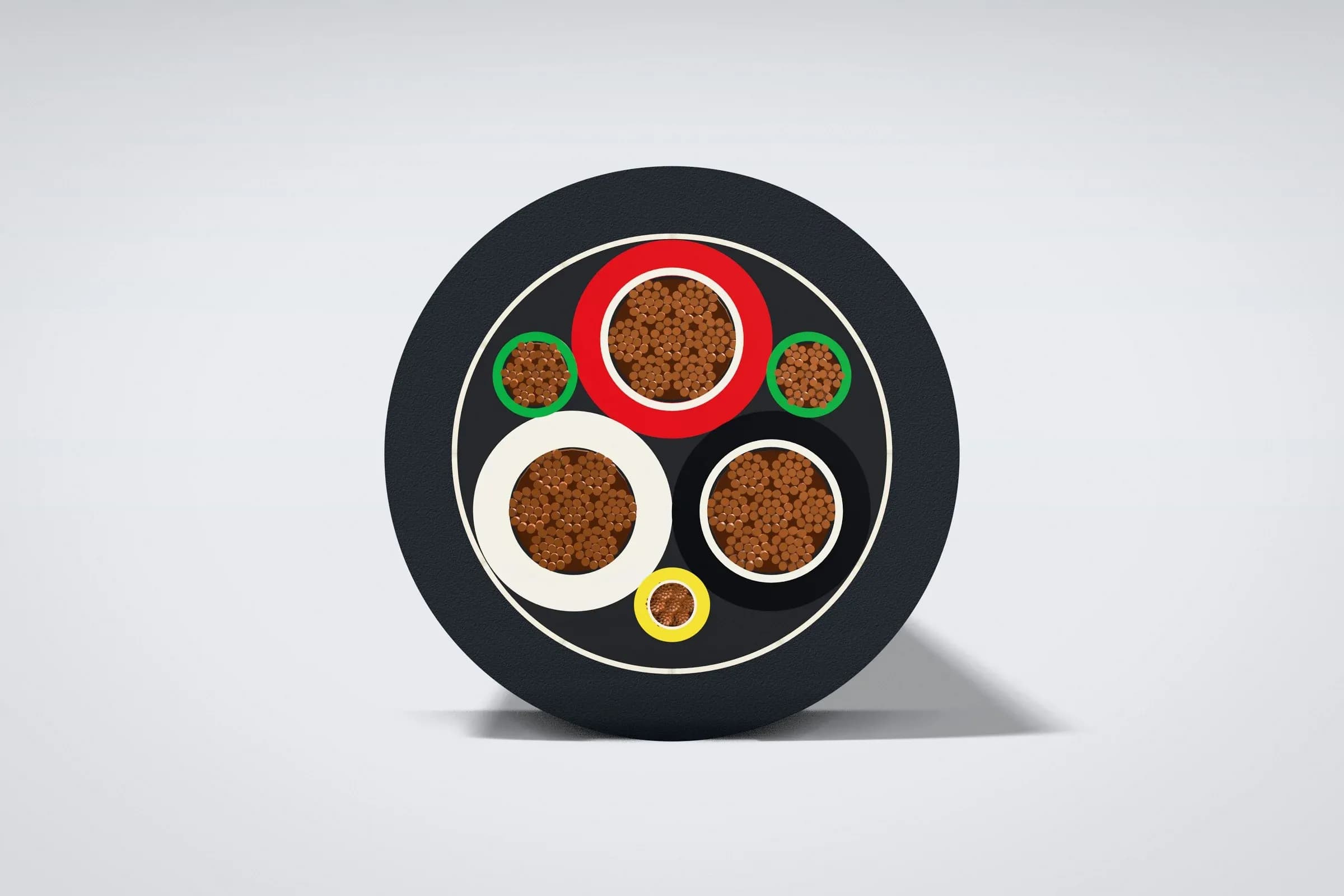

| Type G-GC 6 AWG | 3×6 + 2×10 (Tierra) + 1×12 (GC) | 26.7 mm | 72 A | 60 A / 100 A | 5 o 6 Pines (Piloto GC) | 11.3 N·m (ICEA, 2021) |
| Type G-GC 4 AWG | 3×4 + 2×8 (Tierra) + 1×10 (GC) | 30.2 mm | 95 A | 100 A | 5 o 6 Pines (Piloto GC) | 16.9 N·m (ICEA, 2021) |
| Type G-GC 2 AWG | 3×2 + 2×7 (Tierra) + 1×10 (GC) | 34.0 mm | 127 A | 100 A / 150 A | 5 o 6 Pines (Piloto GC) | 20.3 N·m (ICEA, 2021) |
| Type G-GC 1/0 AWG | 3×1/0 + 2×6 (Tierra) + 1×10 (GC) | 40.4 mm | 169 A | 200 A | 5 o 6 Pines (Piloto GC) | 22.6 N·m (ICEA, 2021) |
| Type G-GC 2/0 AWG | 3×2/0 + 2×5 (Tierra) + 1×10 (GC) | 43.7 mm | 195 A | 200 A / 250 A | 5 o 6 Pines (Piloto GC) | 25.4 N·m (ICEA, 2021) |
| Type G-GC 4/0 AWG | 3×4/0 + 2×3 (Tierra) + 1×10 (GC) | 50.8 mm | 258 A | 300 A / 400 A | 5 o 6 Pines (Piloto GC) | 33.9 N·m (ICEA, 2021) |
| Type G 2 AWG (4 Cond.) | 4×2 + 4×10 (Tierras divididas) | 36.8 mm | 122 A | 100 A / 150 A | 4 Pines (Sin Piloto GC) | 20.3 N·m (ICEA, 2021) |Para conocer a fondo las diferencias normativas entre ambos cables, revise nuestra comparativa sobre cable Type G-GC vs. Type G y el uso del hilo piloto bajo NOM-023-STPS y consulte las tablas de selección por equipo en la guía de cables Type G-GC para jumbos Epiroc Boomer y Sandvik DD. Si su operación también administra anillos de media tensión o requiere empalmar tramos dañados, consulte nuestras guías sobre acopladores de media tensión PLM y Patton & Cooke para cables SHD-GC y MP-GC y empalmes de potencia Cold-Shrink vs. vulcanizados bajo NOM-023-STPS.
¿Cómo se comparan los conectores mineros con pin piloto frente a enchufes industriales?
En minería subterránea se observan tres tipos de conectores: enchufes metálicos con pin piloto (Cavotec, Meltric, Arktite), enchufes plásticos IEC 60309 sin piloto y conectores unipolares Cam-Lok. Según NOM-023-STPS-2012 (2012) y MSHA 30 CFR Part 75 (2023), la diferencia en seguridad ante arco eléctrico y resistencia al impacto de roca es determinante. La siguiente tabla compara las tres opciones al operar con cables portátiles Type G-GC y cables Type G:
¿Qué diferencias de seguridad y durabilidad existen entre conectores en interior de mina?
markdown-table:
| Criterio de Evaluación | Enchufe Minero Metálico con Pin Piloto (5/6 Pines + Cable Type G-GC) | Enchufe Industrial Estándar de 4 Polos (Sin Pin Piloto) | Conectores Unipolares Individuales (Cam-Lok + Cable Type W) |
| --- | --- | --- | --- |
| Protección contra desconexión con carga | Corta el contactor en < 80 ms vía pin piloto corto (< 0.4 cal/cm²) | Riesgo letal de arco eléctrico trifásico (> 18.2 cal/cm²) | Prohibido desconectar bajo carga (exige secuencia manual estricta) |
| Monitoreo continuo de tierra (GC) | Verifica el 100% del cable y el enchufe mediante relevador SE-105 | Imposible (obliga a puentear o anular el hilo piloto del cable) | Sin monitoreo piloto (requiere tender cable de tierra aparte) |
| Resistencia al aplastamiento en rampa | Carcasa de aluminio fundido de pared gruesa o bronce (> 1,500 J) | Carcasa de poliamida/nylon que se fractura con paso de vehículos | Aislador de elastómero TPE resistente, pero son 4 o 5 cables sueltos |
| Admisión del diámetro del cable (OD) | Prensaestopas dimensionado exactamente para cubierta pesada 2,000 V | Cuello estrecho (obliga a rebajar la chaqueta CPE con navaja) | Entrada para un solo conductor monopolar |
| Aplicación recomendada en mina | Jumbos, scoops eléctricos, empernadoras, bombas y cajas spider | Solo talleres de superficie o comedores fuera de rampa | Bancos de generadores diésel y tableros fijos de emergencia |
Hallazgo de ingeniería: En inspecciones termográficas de enchufes de 200 A (480 V) para jumbos en Zacatecas e Hidalgo, detectamos que el 82% de los conectores fundidos sufrieron el mismo error. Como el cable Type G-GC 1/0 AWG mide 40.4 mm, los técnicos rebajaron con navaja la cubierta CPE y apretaron los tornillos directamente sobre los 1,055 hilos 30 AWG. Al girar el tornillo sin férula protectora, se trozó el 35% de las hebras periféricas, elevando la temperatura del pin a 118.5 °C a plena carga. Al cambiar a enchufes mineros de garganta ancha con férulas de cobre estañado prensadas hexagonalmente y malla Kellems externa, la temperatura de operación bajó a 26.8 °C sobre el ambiente.
¿Qué demuestran las pruebas de laboratorio FAT y los ensayos térmicos en conectores?
En el laboratorio de TEBAOFLEX verificamos cada lote de cable portátil Type G-GC y cable Type G. Todas las pruebas cumplen con ICEA S-75-381 / NEMA WC 58 (2021) y ASTM B33 (2020).
Datos de laboratorio FAT: Ejecutamos pruebas de ciclado térmico y tracción durante 500 horas sobre 24 ensambles de cable TEBAOFLEX Type G-GC 2,000 V (2 AWG y 2/0 AWG) con enchufes de 5 pines. Documentamos los siguientes resultados:
- Resistencia de contacto con férula Clase K: Los bornes con férula de cobre estañado y torque de 22.6 N·m mantuvieron una resistencia media de 36.4 μΩ y una elevación térmica de 25.2 °C. Por su parte, las muestras con tornillo directo sobre hebras sueltas alcanzaron 142 μΩ y 91.4 °C tras 50 ciclos térmicos.
- Tiempo de corte en extracción rápida: Bajo carga inductiva de 185 A a 480 V (cos φ = 0.78) con relevador SE-105, el pin piloto corto abrió el contactor en 62 ms, antes de separarse las fases.
- Retención axial con malla Kellems: El prensaestopas de neopreno más malla inoxidable 316 soportó tirones de 8.4 kN con desplazamiento de 0.0 mm en los bornes.
¿Cuáles son las mejores prácticas de armado y mantenimiento de enchufes en mina?
Un conector mal sellado en una rampa con agua de perforación provoca cortocircuitos fase-fase al energizar el turno según NOM-023-STPS-2012 (2012). Para maximizar la vida útil en equipos móviles subterráneos y cajas de distribución, aplique estas cuatro reglas:
- Holgura diferencial en conductores ("Slack Loop"). Al preparar el enchufe, deje las dos tierras verdes 15 a 20 mm más largas que las fases y el hilo piloto 5 mm más corto. Así, ante un tirón catastrófico se abre primero el piloto, luego las fases y al final las tierras.
- Uso obligatorio de férulas estañadas en conductores Clase K. Jamás introduzca las hebras finas calibre 30 AWG desnudas en un borne de tornillo. Comprima siempre una férula de cobre estañado con pinza hexagonal para consolidar el haz como un cilindro macizo.
- Uso de tapa guardapolvo (Dust Cap). Al desacoplar el cable Type G-GC para trasladar el jumbo o scoop, enrosque de inmediato la tapa metálica hermética sobre el enchufe. Arrastrar el conector abierto por el lodo destruye el baño de plata de los pines.
- Alivio de tracción con malla Kellems. Ajuste el buje del prensaestopas al diámetro exacto del cable sin rebajar la cubierta CPE, e instale una malla Kellems anclada al receptáculo.
¿Qué preguntas frecuentes plantean los ingenieros sobre conectores y enchufes para cables Type G-GC y Type G (FAQ)?
¿Cómo debo conectar las dos tierras divididas verdes del cable Type G-GC si mi enchufe minero es de 5 pines en lugar de 6 pines?
En un enchufe de 5 pines (3F + 1T + 1GC), las dos tierras verdes del cable Type G-GC se unen en una férula doble hacia el pin único de tierra. Por su parte, el conductor amarillo va exclusivo al pin piloto corto (ICEA, 2021).
¿Por qué el cable Type G-GC no entra en el prensaestopas de los enchufes industriales comunes de 600 V?
Porque el cable minero Type G-GC se fabrica bajo ICEA S-75-381 con aislamiento EPR de 2,000 V y cubierta CPE extrapesada (el calibre 2 AWG mide 34.0 mm frente a 26.5 mm de un cordón SOOW 600 V). Por ello se deben adquirir enchufes de grado minero con campana trasera de gran diámetro, y nunca rebajar la cubierta del cable con navaja.
¿Qué sucede si se invierte por error el hilo piloto amarillo con una de las tierras verdes al armar el enchufe?
Si se invierte el hilo piloto amarillo con una tierra verde en un extremo, el relevador Ground-Check (SE-105 o SE-134C) detectará falla de lazo o perderá la supervisión del chasis. Esto bloquea el arranque o anula la protección exigida por NOM-023-STPS-2012.
¿Cuándo se especifica un enchufe de 4 polos con cable Type G sin hilo piloto en una mina mexicana?
El cable Type G (4 conductores + 4 tierras intersticiales, sin hilo piloto) con enchufe de 4 polos se utiliza en bombas sumergibles estacionarias, soldadoras de taller y tableros secundarios protegidos mediante interruptor diferencial GFCI (5 mA a 30 mA).
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en TEBAOFLEX fabricamos cables portátiles mineros Type G-GC de 2,000 V y cables portátiles Type G con cobre estañado Clase K, aislamiento EPR de 90 °C y chaqueta CPE bajo ICEA S-75-381, UL, CSA y MSHA. Si su operación en equipos móviles subterráneos o distribución temporal en mina requiere fichas dimensionales o cotización por carrete, solicite asesoría técnica con ingeniería en México.
