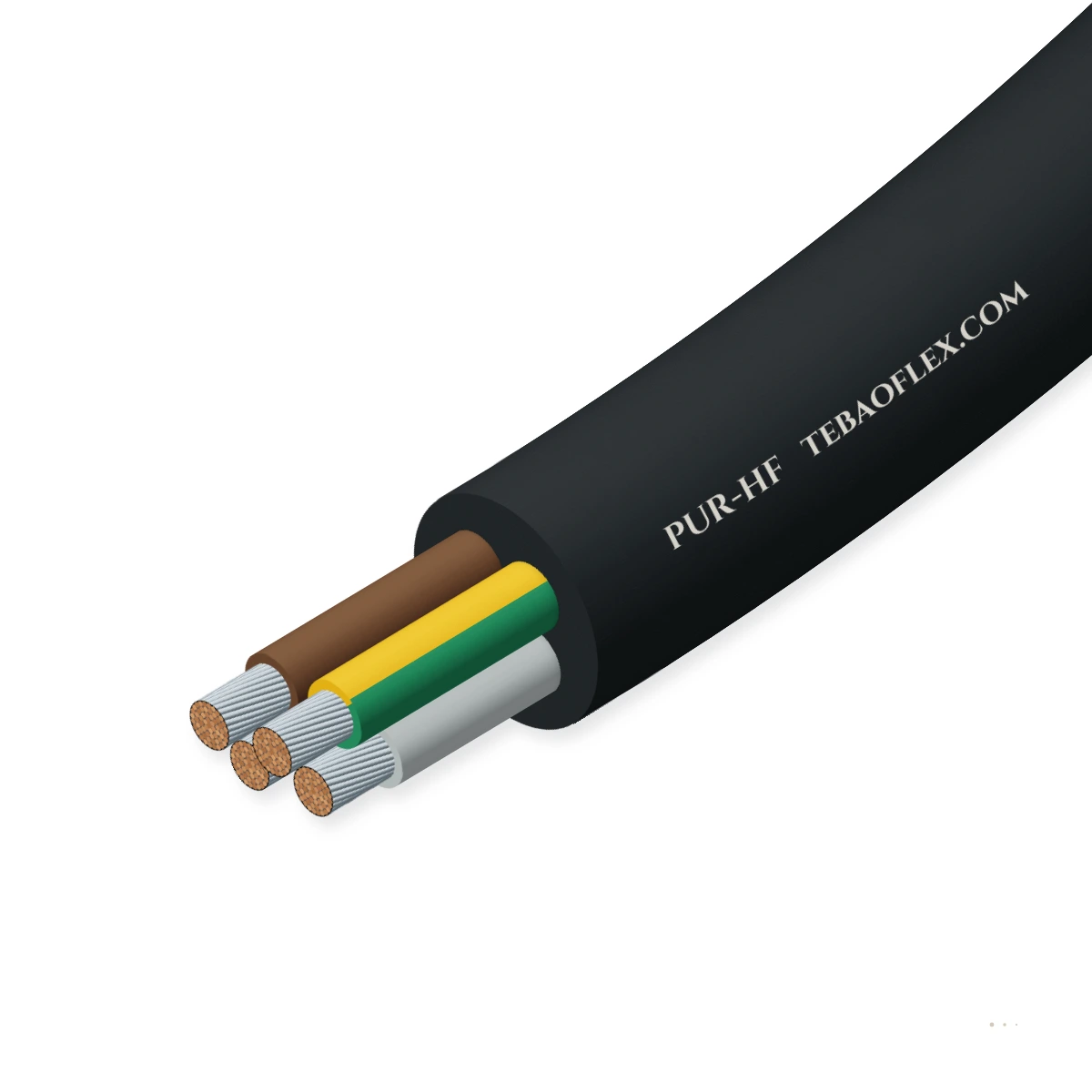

圆形 PUR 悬挂电缆0.6/1 kVD12Y11Y-J/O无卤 PUR

无卤 PUR 悬挂与拖链电缆 PUR-HF圆形无卤 PUR 悬挂、拖链及中速卷筒电缆 (D12Y11Y-J/O)

PUR-HF 是一种用于悬挂和拖链系统的非屏蔽无卤动力及控制电缆，同时可胜任中度卷筒卷绕工况。

阻燃
耐油
户外与潮湿环境
耐水
型号版本
订货型号
PUR-HF-J 4G16
最小外径
17.7 mm
最大外径
18.9 mm
近似重量 ≈
750 kg/km
最小弯曲半径
113 mm
校核我的卷筒全部规格 (41)
获取报价数据表WhatsApp
工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书
额定电压
0.6/1 kV
U0/U · 最高交流 0.7/1.2 kV
运行速度
210 m/min
悬挂与拖链 · 卷筒 60 m/min
弯曲半径
6 × D
固定与自由移动运行
移动弯曲温度
-40 至 +80 °C
移动运行 · 固定 -50 至 +80 °C
导体最高温度
+90 °C
250 °C 短路温度（≤ 5 s）
浸水能力
最深 50 m
非饮用水长期浸水

本电缆型号的典型值（依据 DIN VDE 0250-1 (D12Y11Y)）——具体订单参数将在技术规格书与报价单中确认。

应用工况

PUR-HF 是否适合您的设备？

适用于起重机及移动机械上的悬挂系统、拖链以及中度卷筒卷绕工况，满足无卤、阻燃且无需 EMC 屏蔽的应用需求——附带卷绕降容数据以确保选型计算准确。

滑车悬挂（Festoon）与导链

适用

主力工况：室内外运行速度高达 200–240 m/min 的高速起重机小车与集装箱龙门吊滑车悬挂系统。

拖链系统

适用

适用于机床及物料搬运龙门架上速度高达 200–210 m/min、弯曲半径 ≥ 6–8 × D 的动力与控制拖链。

EMC 屏蔽拖链请选用 PUR-C-HF

浸水与潮湿场所

适用

耐水解聚氨酯外护套获准在最深 50 m 的非饮用水中长期浸没运行。

典型设备集装箱及港口龙门起重机机床与自动化设备拖链散料搬运与带式输送机钢铁厂及露天料场起重机污水处理及湿法工艺龙门架自动化仓库转运车

电缆结构

逐层了解结构

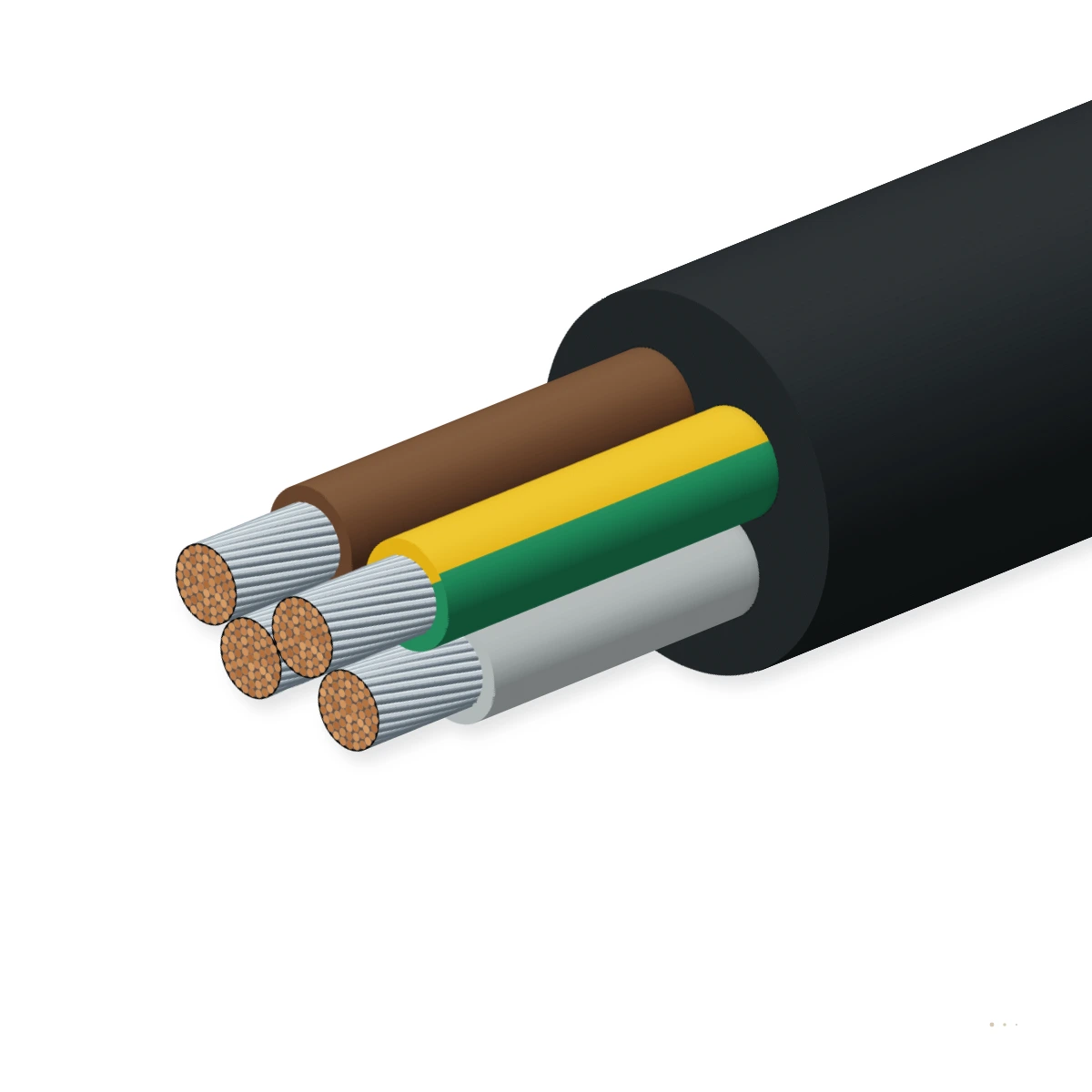

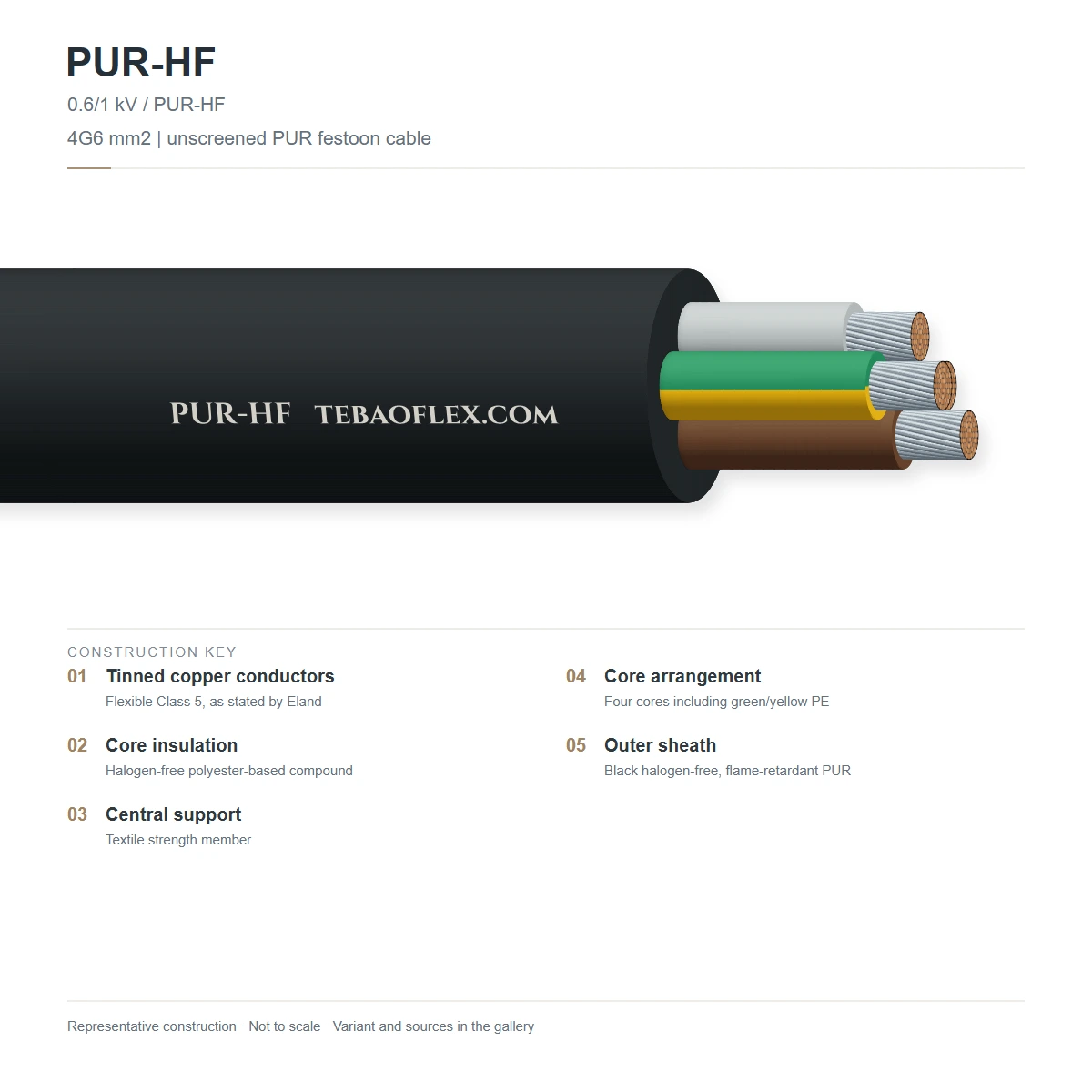

图示：PUR-HF (D12Y11Y-J) 4G16 — 4 根 5 类铜线芯配聚酯基无卤绝缘绞合短节距绞合围绕中心纤维纺织强度加强件内部阻燃 PUR 外护套。

12345
结构剖切示意图（非按比例，由结构层数据自动生成）
#结构层材料与参考标准
1导体细丝绞合铜, 5 类 (裸铜标准; 镀锡铜选项提供)IEC 60228 / DIN VDE 0295 Class 5
2中心加强件高强力中心纤维承力芯元件 (多芯结构)稳定线芯成缆节距下方动态弯曲及 15 N/mm² 抗拉载荷
3线芯绝缘无卤聚酯基弹性体胶料薄壁高介电强度绝缘 · 线芯识别 DIN VDE 0293-308
4线芯成缆线芯绞合采用同心层配短节距围绕中心纤维纺织元件防止线芯窜动移位期间紧凑 6 × D 弯曲循环
5外护套无卤, 阻燃聚氨酯 (PUR-HF / 11Y), 黑色 (可选黄色或橙色)IEC 60332-1-2 · 耐油 EN 60811-404 / IEC 61892-4 D · 耐水解 & UV 耐受

PUR-HF-J (D12Y11Y-J)

含黄绿双色保护导体 (≤ 5 线芯彩色, ≥ 6 线芯白芯黑字编号)

PUR-HF-O (D12Y11Y-O)

单芯及 3 芯动力型式无黄绿双色导体

护套颜色

标准黑色 (RAL 9005); 高可视性黄色或橙色可按需定制

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 DIN VDE 0250-1 (D12Y11Y)）。实际订单数值将在规格书与报价单中确认。

电气

额定电压 U0/U
0.6/1 kV (600/1,000 V)
最高交流 / 直流运行电压
0.7/1.2 kV AC · 0.9/1.8 kV DC
交流试验电压
2.5 kV (5 min)
载流量基准
DIN VDE 0298-4 在 30 °C 环境温度空气中自由敷设

热性能

导体最高运行温度
+90 °C
最高短路温度（≤ 5 s）
+250 °C
环境温度——移动弯曲 / 移动运行
-40 至 +80 °C
环境温度——固定敷设
-50 至 +80 °C

机械

最高运行速度
悬挂最高 210 m/min · 拖链最高 210 m/min · 卷筒收放最高 60 m/min
导体最大拉伸载荷
15 N/mm²
最大扭转应力
± 25 °/m
最小弯曲半径
6 × D 固定 · 6 × D (最高 8 × D) 弯曲

参考标准

参考标准
DIN VDE 0250-1 (D12Y11Y-J/O) · IEC 60228 (VDE 0295 Class 5) · IEC 60502-1
阻燃与无卤性能
阻燃 IEC 60332-1-2 · 无卤 EN 60754 (DIN VDE 0472-815)
耐油、耐水解与耐水性能
耐油 EN 60811-404 / IEC 61892-4 D · 水解 & 微生物耐受 · 可潜水最高 50 m

规格尺寸

尺寸、重量与载流量

41 种非屏蔽 PUR-HF (D12Y11Y-J/O) 单芯、动力与控制规格（1.5 mm² 至 185 mm²）

尺寸与重量
订货型号芯数 × mm²AWG ≈最小外径
mm		最大外径
mm		铜重
kg/km		近似重量 ≈
kg/km		最小弯曲半径
mm		最大拉力
N		询价
全部规格
单芯 16–185 mm²
PUR-HF 1G161 × 1668.59.515417057240
PUR-HF 1G251 × 2549.911.124027067370
PUR-HF 1G351 × 35211.712.933638077520
PUR-HF 1G501 × 50113.915.148053091750
PUR-HF 1G701 × 702/016.217.46727401041,050
PUR-HF 1G951 × 953/017.919.19129401151,420
PUR-HF 1G1201 × 1204/020.221.51,1521,2001301,800
PUR-HF 1G1501 × 150300 kcmil21.823.21,4401,4901392,250
PUR-HF 1G1851 × 185350 kcmil24.325.71,7761,8301542,770
1.5 mm²（3–36 芯）
PUR-HF-J 3G1.53 × 1.5166.57.5431154560
PUR-HF-J 4G1.54 × 1.5168.19.1581205590
PUR-HF-J 5G1.55 × 1.5168.09.07215054110
PUR-HF-J 7G1.57 × 1.5169.010.010122060150
PUR-HF-J 12G1.512 × 1.51614.315.517332093270
PUR-HF-J 18G1.518 × 1.51614.515.725938094400
PUR-HF-J 24G1.524 × 1.51616.517.8346500107540
PUR-HF-J 30G1.530 × 1.51619.621.0432680126670
PUR-HF-J 36G1.536 × 1.51621.122.5518770135810
2.5 mm²（3–36 芯）
PUR-HF-J 3G2.53 × 2.5148.59.57213057110
PUR-HF-J 4G2.54 × 2.5149.210.29616061150
PUR-HF-J 5G2.55 × 2.5149.811.012018066180
PUR-HF-J 7G2.57 × 2.51411.512.716825076260
PUR-HF-J 12G2.512 × 2.51416.517.7288460106450
PUR-HF-J 18G2.518 × 2.51416.717.9432580107670
PUR-HF-J 24G2.524 × 2.51419.220.4576760122900
PUR-HF-J 30G2.530 × 2.51424.926.57201,0801591,120
PUR-HF-J 36G2.536 × 2.51425.927.58641,3001651,350
动力 4–95 mm²
PUR-HF-J 4G44 × 41210.311.515423069240
PUR-HF-J 5G45 × 41211.612.719229077300
PUR-HF-J 4G64 × 61012.113.223132080360
PUR-HF-J 5G65 × 61014.015.228842091450
PUR-HF-J 4G104 × 10815.016.238452097600
PUR-HF-J 5G105 × 10816.217.5480630105750
PUR-HF-J 4G164 × 16617.718.9614750113960
PUR-HF-J 5G165 × 16619.420.67689201241,200
PUR-HF-J 4G254 × 25421.122.59601,1601351,500
PUR-HF-J 5G255 × 25423.224.51,2001,3801481,870
PUR-HF-J 4G354 × 35225.827.41,3441,6501642,100
PUR-HF-J 4G504 × 50131.033.01,9202,4101983,000
PUR-HF-J 4G704 × 702/038.140.62,6883,0702444,200
PUR-HF-J 4G954 × 953/042.044.53,6484,1502675,700
  • 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
  • 最小弯曲半径 (mm) 按自由移动悬挂/拖链运行下的 6 × D 规定；最大拉力 (N) 基于导体 15 N/mm² 的抗拉负荷。

卷筒校核

是否匹配您的设备？

基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。

校核结果

卷筒芯径 200 mm 小于最小值 226 mm请选用更大芯径的卷筒或更小规格的电缆
150 m/min ≤ 210 m/min在额定运行速度范围内
最小弯曲半径
113 mm
最小卷筒芯径
≈ 226 mm
卷筒电缆重量
45.0 kg
铜含量
36.8 kg
仅供参考：基于数据表外径及 6 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

  1. 导体第 5 类绞合导体
  2. 火花试验100% 在线检测
  3. 成缆线芯、地线与填充
  4. 护套挤出内护套、编织／屏蔽、外护套
  5. 电气测试交流耐压与导体电阻
  6. 尺寸外径与护套壁厚
  7. 检验文件与发运装盘出厂与发运
测试与检验试验值／参考标准频次
例行试验
AC 耐压试验2.5 kV，5 分钟每根交货长度
导体电阻测量IEC 60228 / DIN VDE 0295 Class 5每根交货长度
抽样试验
阻燃与无卤试验IEC 60332-1-2 · EN 60754 (DIN VDE 0472-815)每批次
耐油与耐浸水性能试验EN 60811-404 / IEC 61892-4 D · 50 m 水深型式认可

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

0.6/1 kVCE · LVDRoHS · REACH

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX PUR-HF (D12Y11Y-J) 4G16 0.6/1 kV HALOGEN-FREE · CE · [年份] · [米标]
标准包装
500 m 木盘交货或定制裁切悬挂/拖链长度
护套颜色选项
黑色（标准）、黄色或橙色
HS 编码
8544.49

技术资料

资料下载

PDFPUR-HF 0.6/1 kV Halogen-Free Polyurethane Festoon & Drag-Chain Cable – 技术规格书（英文版）共 41 种规格 · 结构、技术参数与认证XLSXPUR-HF 规格数据表（Excel 英文版）含全部 41 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价
版本
2026-10-20
更新日期
2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

PUR-HF 专为哪些应用而设计？
PUR-HF 是一种非屏蔽无卤 PUR 电缆，适用于在悬挂系统、拖链和中度水平卷绕中移动的低压动力和控制回路。其结构结合了 Class 5 镀锡铜导体、聚酯基无卤绝缘、中央纺织加强件以及单层 PUR HFFR 外护套。它并非适用于所有柔性电缆的通用替代品：电缆走向必须与其标称的动态移动使用最小弯曲半径、温度范围、拉力极限、扭转极限以及适用的运动模式相匹配。
PUR-HF 是 EMC 屏蔽电缆吗？
不是。PUR-HF 没有金属屏蔽层。“HF”标识代表无卤材料，而“PUR”代表聚氨酯外护套；这两个标识均不代表具备 EMC 屏蔽。当回路或周边设备需要电磁干扰控制时（例如必须对噪声敏感信号或变频驱动相关干扰进行控制），总屏蔽才具有实际意义。保护接地导体和纺织加强件具有不同的功能，不可作为屏蔽层的替代品。
应如何使用载流量和降容系数表？
请根据电缆实际运行的敷设工况，从所列的电流表格中选择导体截面积。电缆在空气中自由敷设、在表面敷设以及在卷盘多层卷绕中的散热条件各不相同，因此对应的载流量数值不可互相混用。对于卷筒卷绕，应使用对应最大相关层数的列，并乘以环境温度降容系数。多回路成组、负载曲线、电压降和保护装置设计仍是整个电气回路计算中的独立环节。
该电缆能否在电缆卷筒上使用？
是的，PUR-HF 适用于在标称卷绕速度范围内的中度水平卷筒卷绕。卷绕工况必须同时从机械负荷和热负荷两方面进行评估。卷筒筒体、有效宽度、导向布置及缠绕方式决定了弯曲与接触压力，而卷绕层数则决定了适用的电流列。不能将水平卷绕能力直接等同于垂直升降卷绕或任何受力方向不同的其他卷绕形式。标称的速度极限为：悬挂运行最高 200 m/min，水平卷绕最高 60 m/min。标称的扭转极限为 ±25°/m，每平方毫米铜导体的抗拉载荷最高 15 N/mm²。应将各项极限参数分别对应于其规定的工况和走线，而不是将它们混为一谈作为运动电缆的通用指标。
何时选择其他电缆系列更为合适？
当需要无卤、阻燃 PUR 护套，且运动工况符合悬挂、拖链或中度水平卷绕要求时，可将 PUR-HF 用于非屏蔽移动动力或控制走线。当需要 EMC 控制时，请选用屏蔽型替代产品。当受力方向、机械防护或安装几何形态要求特殊结构时（例如严苛的垂直卷绕、专用悬吊应用或铠装走线），请选择专为这类完全不同工况设计的电缆。
移动设备应采用何种弯曲半径？
最小弯曲半径为：固定敷设为电缆外径的 6 倍，移动使用为电缆外径的 8 倍。在校核卷筒、拖链槽、导向装置、滑车轨道或格兰引入处时，请使用所选配置标明的最大外径。只要电缆反复弯曲，移动使用的最小弯曲半径数值就至关重要。较紧凑的走线在安装期间可能看似可行，但它会增加局部应变，并妨碍电缆在系统中的受控平稳运动。
固定敷设与移动使用的温度范围有何区别？
标明的温度界限为：固定敷设 -50 °C 至 +80 °C，移动使用 -40 °C 至 +80 °C。这些数值适用于不同的安装工况；它们并非在极端温度下强行弯曲电缆的许可。低温下的操作搬运需要格外小心，因为聚合物材料在受到冲击和急剧弯曲时柔韧性会下降。电流产生的热负荷、邻近其他回路的影响以及在卷筒上的卷绕情况，都应与环境温度一同综合考量。
此处的无卤和阻燃具体指什么？
无卤与阻燃描述的是电缆材料的不同特性。绝缘层为无卤材料，PUR HFFR 外护套则同时具备无卤与阻燃特性。IEC 60332-1 涉及其规定测试范围内的火焰蔓延特性。这些描述本身并不代表烟密度、线路完整性、成束电缆阻燃性能或完整的建筑防火等级。如果需要上述任何特性，必须在项目中作为明确的技术要求单独提出。
中央纺织加强件有什么作用？
中央纺织加强件有助于在电缆本体中分散拉伸和扭转应力。它通过减轻施加在绝缘导体上的直接机械应力，支持了移动工况的设计逻辑。它不是导电体、屏蔽层、铠装或独立的吊装绳索。安装固定装置的布置应确保常规运行载荷通过电缆本体和外护套承受，而不是集中在裸露导体或接线端子处。
芯数和导体截面积如何影响选型？
首先从所需的回路功能出发选择芯数，然后根据相关的电气负载和安装工况选择标称截面积。核对所选规格行的最大外径和重量与运动机械构件的配合情况。尺寸规格表列出了具体的芯数与截面积组合，而载流量表则延伸至更大的导体截面。这意味着电气载流量信息不应被误解为每种截面积都在所有多芯配置中提供。芯数范围为 3 至 30 芯。尺寸规格表涵盖 1.5 至 50 mm² 的标准结构，而载流量表则延伸至 185 mm²。覆盖范围更广的载流量表并不代表提供所有芯数与截面积的任意组合。
