产品主图

扁平悬挂电缆DIN VDE 0250-809U0/U 300/500 V扁平结构

起重机用扁平悬挂电缆 — NGFLGÖU 300/500 V适用于起重机滑车悬挂系统的非屏蔽 300/500 V 扁平动力与控制电缆

NGFLGÖU（也写作 (N)GFLGÖU）是一款 300/500 V 柔性扁平悬挂电缆，专为在单一平面内反复弯曲、滑车运行速度最高 180 m/min 的起重机和葫芦电缆滑车系统设计。

户外与潮湿环境

耐油

阻燃

耐臭氧、紫外线与潮湿

芯数 × 截面

型号版本

订货型号: NGFLGÖU-J 4G16
最大高度: 12.9 mm
最大宽度: 37.5 mm
近似重量 ≈: 1,060 kg/km
最小弯曲半径: 65 mm

校核我的卷筒全部规格 (40)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

额定电压: 300/500 V
运行速度: 180 m/min
弯曲半径: 3–5 × H
温度: −35…+80 °C
拉伸载荷: 15 N/mm²
规格数量: 40

本电缆型号的典型值（依据 DIN VDE 0250-809）——具体订单参数将在技术规格书与报价单中确认。

应用工况

NGFLGÖU 是否适合您的设备？

为桥式、龙门和门座起重机、葫芦以及可移动机械部件上的电缆滑车系统提供动力和控制供电，这些部件在单一平面内以最高 180 m/min 的速度弯曲，适用于干燥、潮湿和多水场所的室内外环境。

滑车悬挂（Festoon）与导链

适用

主力工况：运行速度达 180 m/min（直线轨道最高 250 m/min）的 C 型轨、工字钢及钢丝绳滑车悬挂系统。

拖链系统

适用

适用于线芯仅沿扁平高度方向弯曲的单平面拖链及搬运龙门架。

长距离垂直悬垂

有条件适用

可在 15 N/mm² 导体抗拉限值内用于滑车悬挂垂环与葫芦引下线；悬挂回路应避免扭转。

圆柱形／多层卷筒

有条件适用

在弯曲半径 ≥ 5 × H 且无横向偏斜条件下的单排螺旋卷筒单平面卷绕。

电动单排卷筒

不适用

带有导向轮及侧向偏角的长行程电动龙门卷筒收放必须采用圆形卷筒电缆。

请选用 NSHTÖU 圆形卷筒电缆

典型设备桥式起重机与龙门起重机集装箱及岸边集装箱起重机滑车悬挂系统自动化电镀及浸涂生产线钢厂及铸造车间起升葫芦散料搬运系统机床与转运龙门架

电缆结构

逐层了解结构

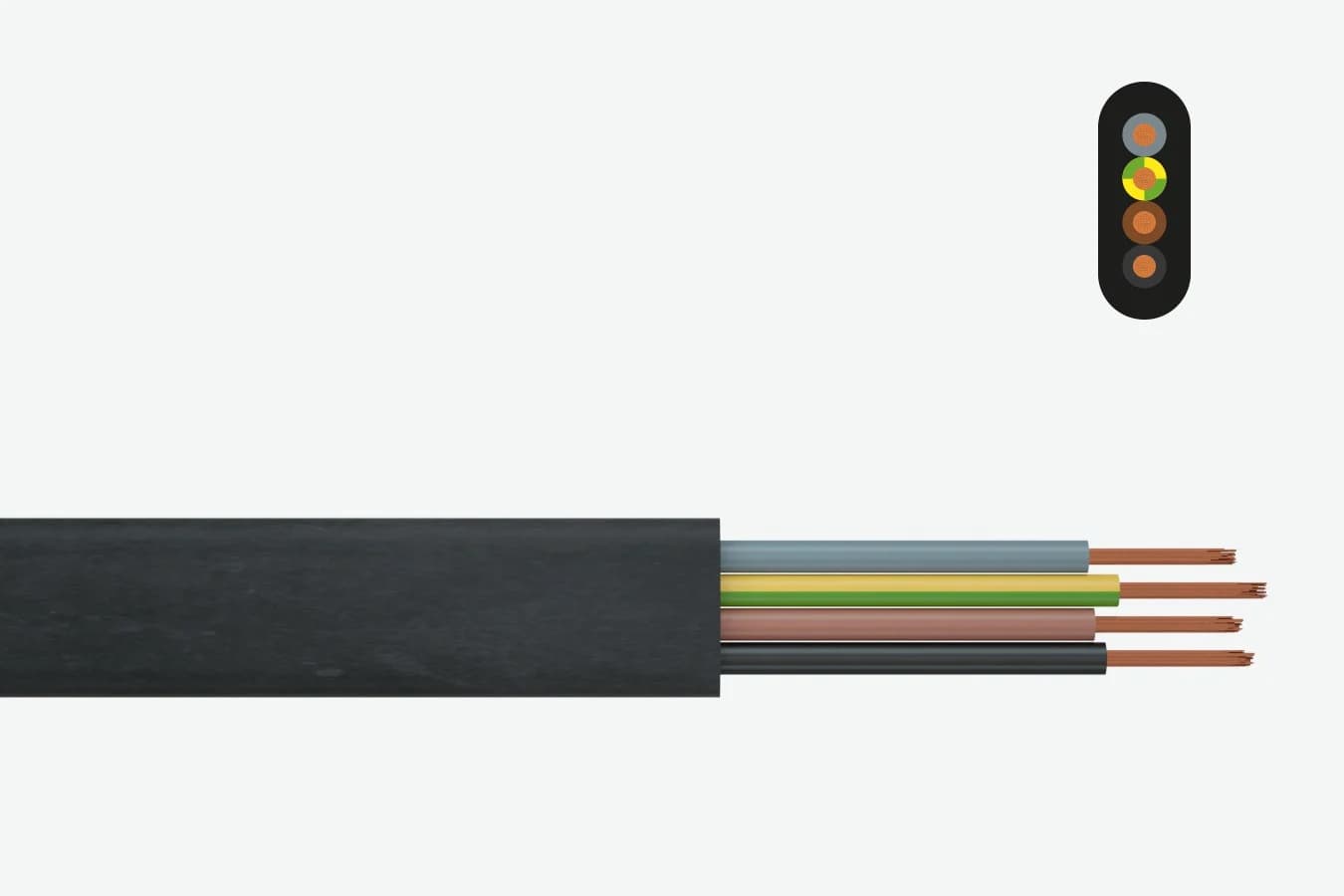

图示：NGFLGÖU-J 4G16 — 4 根平行裸铜线芯配 3GI3 EPR 绝缘于 5GM3 聚氯丁二烯扁平外护套。

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	导体	裸铜, 超细 6 类 (≤ 25 mm²) / 细丝 5 类 (≥ 35 mm²)IEC 60228 / DIN VDE 0295
2	线芯绝缘	EPR / EPDM 橡胶胶料 3GI3DIN VDE 0207-20 · 线芯识别 DIN VDE 0293-308
3	线芯排列	线芯敷设平行单平面平行排列 (≥ 24 线芯并联束绞单元)单平面弯曲几何结构
4	外护套	聚氯丁二烯橡胶胶料 5GM3, 黑色DIN VDE 0207-21 · 耐油 EN 60811-404 · 阻燃 IEC 60332-1-2

NGFLGÖU -J (G)

带黄绿保护接地线芯

NGFLGÖU -O (X)

不带保护接地线芯

> 5 线芯

黑芯白字编号线芯 (+ 黄绿双色于 -J)

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 DIN VDE 0250-809）。实际订单数值将在规格书与报价单中确认。

电气

额定电压 U0/U: 300/500 V
最高交流运行电压: 0.7/1.2 kV
最高直流运行电压: 0.9/1.8 kV
交流试验电压: 2.5 kV
载流量: DIN VDE 0298-4
屏蔽: 非屏蔽

热性能

移动弯曲温度: −35 至 +80 °C
固定敷设温度: −50 至 +80 °C
最高导体温度: +90 °C
短路温度: +250 °C

机械

最小弯曲半径（移动运行）: 3–5 × 电缆高度 (DIN VDE 0298-3)
最小弯曲半径（固定敷设）: 3 × H (≤ 12 mm), 4 × H (> 12 mm)
最高运行速度: 180 m/min
最大拉伸载荷: 按导体截面计为 15 N/mm²
扭转载荷: 不允许扭转（仅限单平面弯曲）

耐受性能

耐油性能: EN 60811-404
阻燃性能: IEC 60332-1-2
耐紫外线与臭氧: 臭氧, UV 与潮气耐受
适用场所: 室内与户外, 干燥与潮湿条件

参考标准

电缆型号: DIN VDE 0250-809
导体: IEC 60228 Class 6 (≤ 25 mm²) / Class 5 (≥ 35 mm²)
绝缘与护套胶料: 3GI3 绝缘 · 5GM3 护套 (DIN VDE 0207)
线芯识别: DIN VDE 0293-308 / HD 308

标识

护套颜色: 黑色
≤ 5 芯: 分色标识 (绿/黄双色接地于 -J)
> 5 芯: 黑色带白色数字编号 (+ 绿/黄双色于 -J)
海关税则号（HS）: 8544.49

规格尺寸

40 种标准规格

符合 DIN VDE 0250-809 的典型参数值。屏蔽型号 (NGFLCGÖU) 详见其专属产品页面。

尺寸与重量
订货型号	芯数 × mm²	AWG ≈	最大高度 mm	最大宽度 mm	铜重 kg/km	近似重量 ≈ kg/km	最小弯曲半径 mm	最大拉力 N
1.5 mm² 控制
NGFLGÖU-J 3G1.5	3 × 1.5	16	6.2	12.5	43	130	19	68
NGFLGÖU-J 4G1.5	4 × 1.5	16	6.2	15.8	58	170	19	90
NGFLGÖU-J 5G1.5	5 × 1.5	16	6.0	20.1	72	210	18	113
NGFLGÖU-J 7G1.5	7 × 1.5	16	6.0	26.8	101	280	18	158
NGFLGÖU-J 8G1.5	8 × 1.5	16	6.0	29.3	115	310	18	180
NGFLGÖU-J 10G1.5	10 × 1.5	16	6.7	37.0	144	440	20	225
NGFLGÖU-J 12G1.5	12 × 1.5	16	6.8	43.5	173	530	20	270
NGFLGÖU-J 24G1.5	24 × 1.5	16	12.3	53.2	346	1,040	62	540
NGFLGÖU-J 42G1.5	42 × 1.5	16	16.1	72.3	605	1,920	81	945
2.5 mm² 及成束控制
NGFLGÖU-J 4G2.5	4 × 2.5	14	7.3	19.5	96	260	22	150
NGFLGÖU-J 5G2.5	5 × 2.5	14	7.4	24.6	120	320	22	188
NGFLGÖU-J 7G2.5	7 × 2.5	14	7.4	32.8	168	440	22	263
NGFLGÖU-J 8G2.5	8 × 2.5	14	7.4	35.9	192	490	22	300
NGFLGÖU-J 10G2.5	10 × 2.5	14	8.0	45.3	240	660	24	375
NGFLGÖU-J 12G2.5	12 × 2.5	14	8.0	53.5	288	780	24	450
NGFLGÖU-J 24G2.5	24 × 2.5	14	15.6	68.0	576	1,690	78	900
NGFLGÖU-J 7×(3×1)	7 × (3 × 1)	18	10.3	51.8	202	770	41	315
4 芯动力
NGFLGÖU-J 4G4	4 × 4	12	8.9	23.5	154	390	36	240
NGFLGÖU-J 4G6	4 × 6	10	9.5	26.9	230	500	38	360
NGFLGÖU-J 4G10	4 × 10	8	11.0	32.6	384	750	44	600
NGFLGÖU-J 4G16	4 × 16	6	12.9	37.5	614	1,060	65	960
NGFLGÖU-J 4G25	4 × 25	4	14.4	43.4	960	1,500	72	1,500
NGFLGÖU-J 4G35	4 × 35	2	16.7	49.9	1,344	2,040	84	2,100
NGFLGÖU-J 4G50	4 × 50	1	19.0	58.0	1,920	2,830	95	3,000
NGFLGÖU-J 4G70	4 × 70	2/0	21.3	65.2	2,688	3,820	107	4,200
NGFLGÖU-J 4G95	4 × 95	3/0	24.1	74.6	3,648	4,930	121	5,700
NGFLGÖU-J 4G120	4 × 120	4/0	27.2	83.2	4,608	6,220	136	7,200
NGFLGÖU-J 4G150	4 × 150	300 kcmil	27.9	88.0	5,760	7,175	140	9,000
NGFLGÖU-J 4G185	4 × 185	350 kcmil	31.1	99.1	7,104	8,778	156	11,100
NGFLGÖU-J 4G240	4 × 240	500 kcmil	34.0	107.7	9,216	11,220	170	14,400
5 芯与 7 芯动力
NGFLGÖU-J 5G4	5 × 4	12	9.0	31.2	192	510	36	300
NGFLGÖU-J 5G6	5 × 6	10	9.6	34.1	288	640	38	450
NGFLGÖU-J 5G10	5 × 10	8	11.3	41.6	480	960	45	750
NGFLGÖU-J 5G16	5 × 16	6	12.7	47.6	768	1,360	64	1,200
NGFLGÖU-J 7G4	7 × 4	12	9.0	40.9	269	690	36	420
NGFLGÖU-J 7G6	7 × 6	10	9.6	45.3	403	870	38	630
NGFLGÖU-J 7G10	7 × 10	8	11.3	55.9	672	1,320	45	1,050
NGFLGÖU-J 7G16	7 × 16	6	13.4	63.9	1,075	1,990	67	1,680
NGFLGÖU-J 7G25	7 × 25	4	15.6	75.9	1,680	2,820	78	2,625
NGFLGÖU-J 7G35	7 × 35	2	17.4	87.0	2,352	3,820	87	3,675

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
最小弯曲半径适用于扁平平面内的自由移动（沿电缆高度 H 方向弯曲）。

电气与导体参数
标称截面 mm²	AWG ≈	绞合等级 IEC 60228	最大导体电阻 20 °C, Ω/km	空气中载流量 30 °C, A	1 s 短路电流 kA	适用型号
1	18	Class 6	19.5	19	0.14	7×(3×1)
1.5	16	Class 6	13.3	24	0.21	3× 4× 5× 7× 8× 10× 12× 24× 42×
2.5	14	Class 6	7.98	32	0.36	4× 5× 7× 8× 10× 12× 24×
4	12	Class 6	4.95	43	0.57	4× 5× 7×
6	10	Class 6	3.3	56	0.86	4× 5× 7×
10	8	Class 6	1.91	78	1.43	4× 5× 7×
16	6	Class 6	1.21	104	2.29	4× 5× 7×
25	4	Class 6	0.78	138	3.58	4× 7×
35	2	Class 5	0.55	170	5.01	4× 7×
50	1	Class 5	0.39	212	7.15	4×
70	2/0	Class 5	0.27	263	10.01	4×
95	3/0	Class 5	0.21	316	13.59	4×
120	4/0	Class 5	0.16	370	17.16	4×
150	300 kcmil	Class 5	0.129	424	21.45	4×
185	350 kcmil	Class 5	0.106	482	26.46	4×
240	500 kcmil	Class 5	0.08	565	34.32	4×

载流量按 DIN VDE 0298-4 基于 30 °C 环境自由空气中的单根扁电缆；多根扁电缆在悬挂滑车鞍座上叠放时应予以降容。

卷筒校核

是否匹配您的设备？

基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。

电缆规格卷筒芯径（mm）

运行速度（m/min）

m/min

卷筒电缆长度（m）

卷筒芯径 200 mm ≥ 130 mm弯曲半径符合要求（5 × 外径 12.9 mm）

120 m/min ≤ 180 m/min在额定运行速度范围内

最小弯曲半径: 65 mm
最小卷筒芯径: ≈ 130 mm
卷筒电缆重量: 63.6 kg
铜含量: 36.8 kg

仅供参考：基于数据表外径及 5 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
AC 耐压试验	2.5 kV，5 分钟	每根交货长度
导体电阻测量	IEC 60228	每根交货长度
抽样试验
火焰蔓延试验	IEC 60332-1-2	每批次
护套耐油性能试验	EN 60811-404	每胶料批次
交替弯曲耐久性试验	DIN VDE 0472 / DIN VDE 0250-809	型式认可

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

DIN VDE 0250-809CE · LVDRoHS · REACH

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX NGFLGÖU-J 4G16 300/500 V DIN VDE 0250-809 · CE · [年份] · [米标]

标准包装: 500 m 木盘交货或定长裁切悬挂成套电缆
包装方式: 出口熏蒸木盘，电缆端头密封防潮

技术资料

资料下载

PDFNGFLGÖU Flat Rubber Festoon Cable – 技术规格书（英文版）共 40 种规格 · 结构、技术参数与认证 XLSXNGFLGÖU 规格数据表（Excel 英文版）含全部 40 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

NGFLGÖU 电缆用于什么场合？

NGFLGÖU 是一款柔性扁平电缆，用于由起重机、葫芦和机器电缆滑车承载的动力和控制连接。其预期的移动工况是在行走过程中悬垂电缆环张开和闭合时在单一平面内反复弯曲，速度最高 180 m/min。在符合所述环境限值的前提下，可用于干燥、潮湿和多水的室内外工业场所。它是移动的悬挂连接电缆，而不是适用于起重机每一个运动部件的通用电缆。其结构依据为 DIN VDE 0250-809；载流量指引参照 DIN VDE 0298-4，耐油性参照 DIN VDE 0473-404 第 10 条。这些涉及的是各自独立的结构和性能主题，而不是对完整起重机装置的认可。

为什么在电缆滑车系统中使用扁平电缆？

悬挂线路之所以选用扁平电缆，是因为其平行线芯提供了稳定的优选弯曲方向。当宽面与滑车电缆环保持一致时，电缆会在预期平面内弯曲，而不会绕自身轴线滚动。这也为滑车鞍座和夹具提供了可预期的截面。该优势取决于正确走线：不应把扁平电缆当作被压扁后塞入任何可用导向件、或在变化路径中被扭转的圆形电缆来对待。

NGFLGÖU 可以用在电缆卷筒上或用于门式行走吗？

不能。NGFLGÖU 用于单平面悬挂弯曲，不适用于门式行走或卷筒卷绕。电缆卷筒会使电缆承受层叠绕制、弯曲方向变化和拉伸作用，这些与悬垂的悬挂环不同。门式行走和自由拖曳线路还可能增加扭转或多方向运动。在选择动态电缆之前，应明确实际运动、支撑硬件和线路几何；电气回路相同并不意味着机械工况可以互换。

电压和温度限值是多少？

该电缆额定电压为 300/500 V，主要特性中列出的最大运行值为 0.7/1.2 kV AC 和 0.9/1.8 kV DC。其 AC 试验电压为 2.5 kV、持续五分钟；该试验条件不是连续运行值。导体的最高运行温度为 +90 °C。回路设计还必须考虑敷设温度、负荷、成组敷设、电压降和保护配置，而不能仅依据电压代号。

应如何选择芯数和导体截面？

选择配置时，应先梳理每一个随动回路：动力导体、控制回路、保护接地功能和各类信号。所示矩阵列出了可选的芯数与标称截面组合，包括高芯数的控制型结构和较大截面的动力型结构。然后使用同一表行核对电缆的宽度、高度、质量、弯曲半径、电阻和最大拉力数值。这样可避免仅按电气截面选出滑车或电缆环空间无法容纳的电缆。

是否提供屏蔽型 NGFLGÖU？

可以。(C) 型包含镀锡铜编织屏蔽层，标准屏蔽线芯与绞合/屏蔽线对的覆盖率有所不同。它用于支持相关回路的 EMC 管理，例如线路靠近开关设备的抗干扰要求较高的控制回路。该编织层既不是接地导体，也不是承力元件。其效果取决于连续的屏蔽处理和所连接设备上预期的端接方式。

编织屏蔽层与保护接地或机械支撑是一回事吗？

屏蔽层是电磁屏蔽，而存在时的绿/黄线芯承担保护接地功能。这两种作用在回路设计和端接中必须保持分离。编织层作为适当 EMC 方案的一部分连接时可减少电气干扰的耦合，但它并不自动适合作为故障电流通路。同样，电缆的柔性铜导体用于承载电气回路；不得用作承受悬挂负荷的手段。

哪些走线和夹持做法最为重要？

最重要的安装原则是在预期平面内保持平滑、无扭转的弯曲。采用所选表行标明的弯曲半径，在整个电缆环中保持电缆宽面的方向，并布置夹具使运动发生在环中而非端接处。线路应防止与锐边接触、挤压以及电缆环在满行程时相互碰撞或触底。悬垂负荷由滑车硬件承担；不得使电缆受到超过所列拉伸限值的拉力。

该电缆如何应对油类、气候和多水区域？

所列的 CR 橡胶外护套耐油，并耐臭氧、UV 和潮湿，使该电缆适用于所述的干燥、潮湿和多水场所的室内外应用。这些性能并不意味着所有化学、机械或热暴露都等同。应考虑油类是间歇性还是持续性接触、碎屑是否会磨损电缆环，以及日照或气候是否会提高表面温度。在暴露工况下，良好的滑车对位和清洁的接触面仍然重要。

维护时应检查哪些内容？

先检查移动部位：夹具出口、滑车接触面、电缆环最低处和进入移动设备的入口。护套磨损、割伤、开裂、压扁、膨胀、环形改变或摩擦痕迹表明电缆路径或支撑可能需要处理。检查滑车是否运行顺畅、电缆环在整个行程中是否保持间隙。在电气接口处，检查端接、线芯标识，以及采用屏蔽结构时的屏蔽连续性。更换磨损的硬件有助于防止损伤重复发生。

最小起订量是多少？

起订量说明：按所选结构、导体规格和所需生产长度报价。

交期需要多久？

交期说明：随电缆规格、订货数量和交货计划一并报价。
