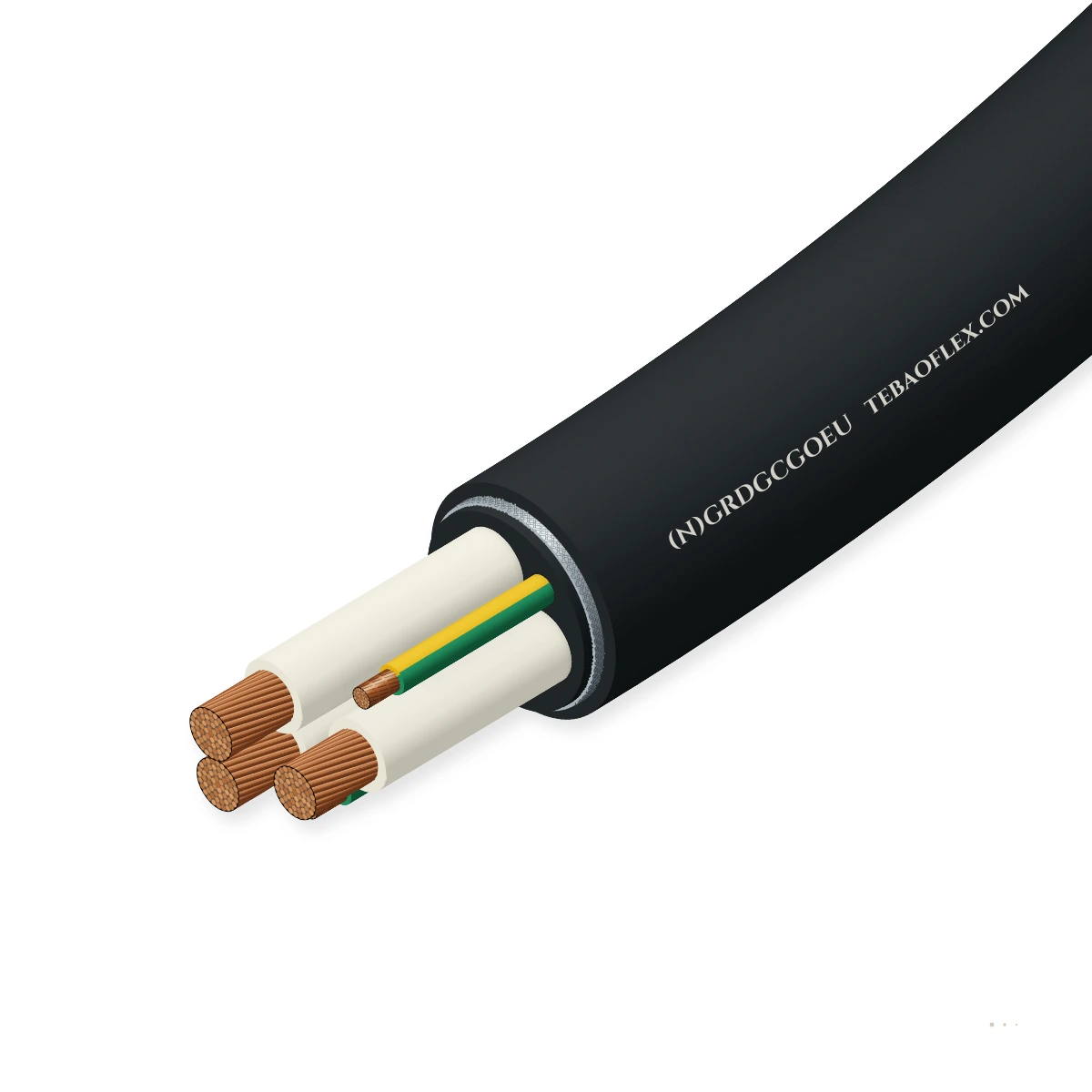

产品主图

圆形橡胶悬挂及拖链电缆0.6/1 kVDIN VDE 0250-814EMC 拖链专用

起重机用屏蔽拖链电缆 (N)GRDGCGOEU无卤 EPR/EVA 铜屏蔽拖链用动力、VFD 变频及总线电缆

(N)GRDGCGOEU 是一款屏蔽（EMC）0.6/1 kV 电缆，专为高性能拖链设计——这类拖链系统在长行程、高速工况下为集装箱起重机、堆场起重机、室内起重机及其他物料搬运机械输送动力、控制和数据。

低电磁干扰设计

阻燃

耐油

户外与潮湿环境

结构

订货型号: (N)GRDGCGÖU-J 3×35+3G16/3
最小外径: 26.4 mm
最大外径: 29.4 mm
近似重量 ≈: 1,770 kg/km
最小弯曲半径: 147 mm

校核我的卷筒全部规格 (34)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

额定电压: 0.6/1 kV
EMC 屏蔽: TCWB > 80%
运行速度: 240 m/min
弯曲半径: 5 × D
移动弯曲温度: -35 至 +80 °C
导体最高温度: +90 °C

本电缆型号的典型值（依据 DIN VDE 0250-814）——具体订单参数将在技术规格书与报价单中确认。

应用工况

(N)GRDGCGÖU 是否适合您的设备？

(N)GRDGCGOEU 用于集装箱起重机、堆场起重机、室内起重机及其他物料搬运设备的拖链中布设动力、控制和总线回路，为长行程、高速（最高 240 m/min）无扭转工况提供 EMC 屏蔽和耐磨性能。

拖链系统

适用

主力工况：运行速度高达 240 m/min 的高速集装箱起重机、RMG/ASC 堆垛起重机及室内龙门架拖链。

滑车悬挂（Festoon）与导链

适用

获准用于速度高达 240 m/min 的高速桥式起重机及岸桥滑车悬挂系统。

固定敷设

适用

适用于起重机桥架及机械设备上固定与柔性的 EMC 屏蔽 VFD 馈线敷设。

垂直卷筒／吊具卷筒

不适用

带总编织屏蔽的拖链电缆严禁承受扭转应力。

立式吊具卷筒请选用 3GSLTÖ

典型设备集装箱码头岸桥 (STS) 与自动化堆垛吊 (ASC)自动化堆垛起重机 (RMG / RTG)钢厂室内重载拖链系统散料搬运与装船机长行程龙门吊拖链VFD 变频器驱动提升系统

电缆结构

逐层了解结构

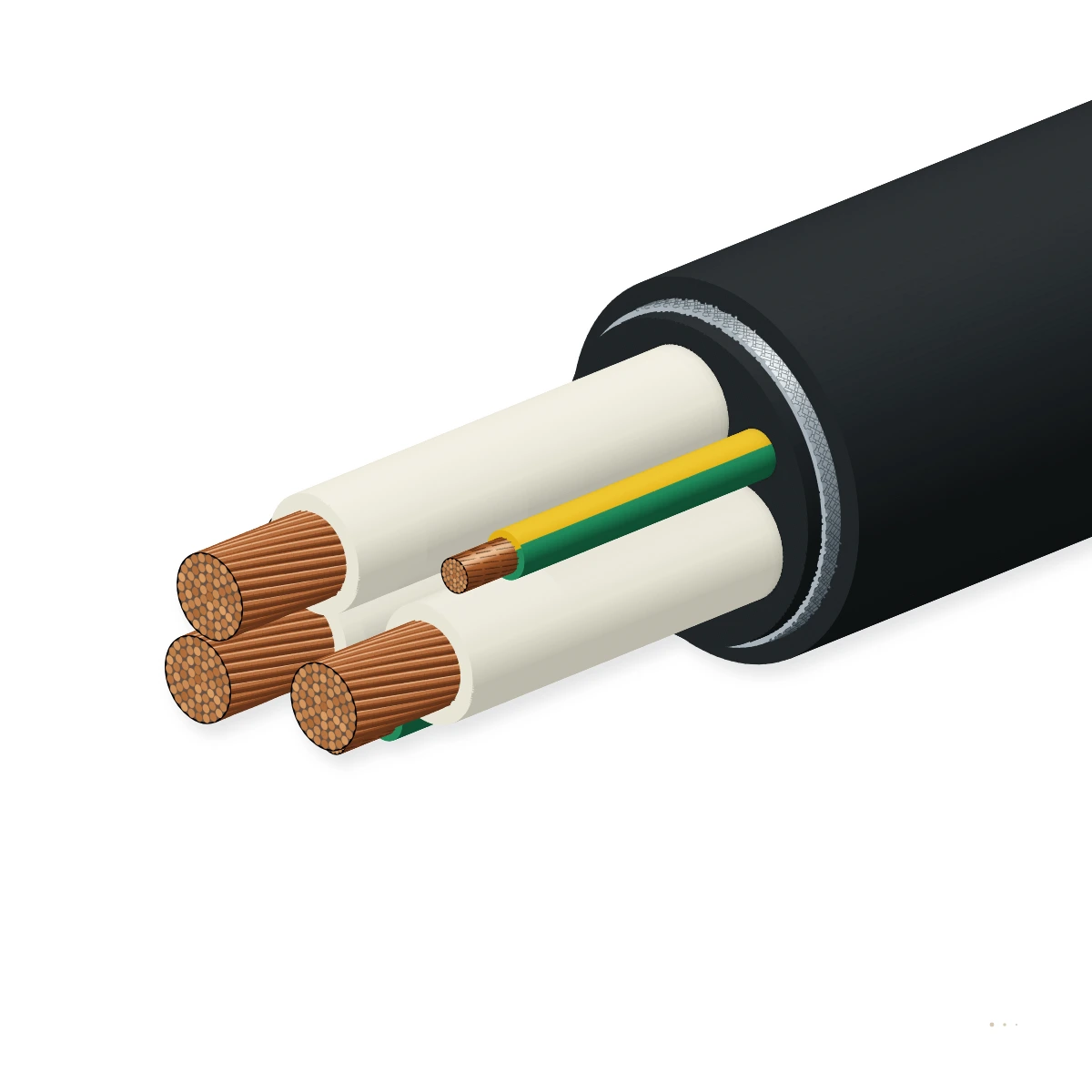

图示：(N)GRDGCGÖU-J 4G10C — 4 根 10 mm² 动力线芯 (3 相 + 黄绿双色地线), EPR 内护套, >80 % 镀锡铜丝编织屏蔽层及耐磨损黑色 EVA/弹性体外护套。

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	导体	细丝绞合裸电解铜, 5 类 (分裂接地导体 FS 类)IEC 60228 / DIN VDE 0295 Class 5
2	线芯绝缘	高等级特种 EPR 弹性体胶料 (3GI3); ETFE 选项于控制线芯DIN VDE 0207-20 · 高绝缘介质及机械强度
3	内护套	挤压式挤包 EPR 橡胶内护套 (GM1b)DIN VDE 0250-814 · 构成平滑圆柱形内衬层用于铜丝编织层
4	EMC 铜丝编织屏蔽层	镀锡铜丝编织层包覆于内护套 (> 80 % 光学覆盖率)表面转移阻抗 < 100 mΩ/m 在 30 MHz
5	外护套	耐磨损无卤 EVA / 特种弹性体外护套, 黑色DIN VDE 0250-814 · 耐油 EN 60811-404 · 低摩擦于聚合物/钢拖链

1×16C – 1×240C

屏蔽单芯 VFD 动力引出线用于大电流起重机变频驱动

3×..+3G../3 & 4G..C

对称 3+3 分裂地线及 4 芯屏蔽 VFD 电机电缆

1×(2×0.5)C – 4×(2×1)C

屏蔽双绞线对数据及现场总线电缆用于拖链

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 DIN VDE 0250-814）。实际订单数值将在规格书与报价单中确认。

电气

额定电压 U0/U: 0.6/1 kV (最大 AC 0.7/1.2 kV · DC 0.9/1.8 kV)
交流试验电压: 3.5 kV (5 min)
EMC 屏蔽与转移阻抗: 镀锡铜编织层 (> 80 % 覆盖率) · 转移阻抗 < 100 mΩ/m 在 30 MHz

热性能

导体最高运行温度: +90 °C
最高短路温度（≤ 5 s）: +250 °C
环境温度——移动弯曲 / 移动运行: -35 至 +80 °C
环境温度——固定敷设: -50 至 +80 °C

机械

最高运行速度: 最高 240 m/min 于拖链与悬挂系统
最大拉伸载荷与扭转: 15 N/mm² 最大抗拉载荷 · 不允许承受扭转应力
最小弯曲半径: 依据 DIN VDE 0298-3

参考标准

参考标准: DIN VDE 0250-814 (VDE 注册号. 7841) · DIN VDE 0298-3/-4 · IEC 60228 第 5 类
耐化学与防火性能: 无卤 · 耐油 EN 60811-404 · UV, 臭氧 & 磨损耐受 EVA 护套

规格尺寸

尺寸、重量与电气额定值

34 种单芯、对称 3+3 变频 (VFD)、4 芯动力、控制及总线配置（0.5 mm² 至 240 mm²）

尺寸与重量
订货型号	结构	导体直径 mm	最小外径 mm	最大外径 mm	最小弯曲半径 mm	近似重量 ≈ kg/km	最大拉力 N	最大 R20 Ω/km
全部规格
单芯 16–240C
(N)GRDGCGÖU-O 1×16C	1 × 16C	5.7	10.1	12.1	61	320	240	1.21
(N)GRDGCGÖU-O 1×25C	1 × 25C	7.1	12.8	14.8	74	450	370	0.78
(N)GRDGCGÖU-O 1×35C	1 × 35C	8.3	13.7	15.7	79	540	520	0.55
(N)GRDGCGÖU-O 1×50C	1 × 50C	9.8	15.7	17.7	89	740	750	0.39
(N)GRDGCGÖU-O 1×70C	1 × 70C	11.6	18.7	20.7	104	1,020	1,050	0.27
(N)GRDGCGÖU-O 1×95C	1 × 95C	13.8	20.8	22.8	114	1,260	1,420	0.21
(N)GRDGCGÖU-O 1×120C	1 × 120C	14.9	22.8	24.8	124	1,580	1,800	0.16
(N)GRDGCGÖU-O 1×150C	1 × 150C	17.2	25.6	28.6	143	2,000	2,250	0.13
(N)GRDGCGÖU-O 1×185C	1 × 185C	18.0	27.7	30.7	154	2,370	2,770	0.11
(N)GRDGCGÖU-O 1×240C	1 × 240C	22.5	31.9	34.9	175	3,130	3,600	0.08
屏蔽变频 (VFD) 3+3 与 4C
(N)GRDGCGÖU-J 3×35+3G16/3	3 × 35 + 3G16/3	8.1	26.4	29.4	147	1,770	1,570	0.55
(N)GRDGCGÖU-J 3×50+3G25/3	3 × 50 + 3G25/3	10.0	31.5	34.5	173	2,560	2,250	0.39
(N)GRDGCGÖU-J 3×70+3G35/3	3 × 70 + 3G35/3	11.9	37.6	40.6	203	3,550	3,150	0.27
(N)GRDGCGÖU-J 4G2.5C	4 × 2.5C	1.9	11.2	13.2	66	310	150	7.98
(N)GRDGCGÖU-J 4G4C	4 × 4C	2.9	15.2	17.2	86	490	240	4.95
(N)GRDGCGÖU-J 4G6C	4 × 6C	3.6	17.0	19.0	95	650	360	3.3
(N)GRDGCGÖU-J 4G10C	4 × 10C	4.6	19.2	21.2	106	870	600	1.91
(N)GRDGCGÖU-J 3×16+3G2.5C	3 × 16 + 3G2.5C	5.9	20.3	22.3	112	1,050	720	1.21
(N)GRDGCGÖU-J 3×25+3G4C	3 × 25 + 3G4C	7.2	25.7	28.7	144	1,610	1,120	0.78
非屏蔽 4 芯
(N)GRDGÖU-J 4G2.5	4 × 2.5	2.0	9.9	11.5	46	200	150	7.98
(N)GRDGÖU-J 4G4	4 × 4	2.9	12.7	14.7	74	320	240	4.95
(N)GRDGÖU-J 4G6	4 × 6	3.6	14.2	16.2	81	430	360	3.3
(N)GRDGÖU-J 4G10	4 × 10	4.6	16.7	18.7	94	670	600	1.91
(N)GRDGÖU-J 4G16	4 × 16	5.9	21.2	23.2	116	1,020	960	1.21
(N)GRDGÖU-J 4G25	4 × 25	7.2	26.5	29.5	148	1,600	1,500	0.78
控制 7–24 芯
(N)GRDGÖU-J 12G1.5	12 × 1.5	1.5	11.7	13.7	69	305	270	13.3
(N)GRDGÖU-J 24G1.5	24 × 1.5	1.5	19.9	21.9	110	710	540	13.3
(N)GRDGÖU-J 7G2.5	7 × 2.5	1.9	11.3	13.3	67	290	260	7.98
(N)GRDGÖU-J 12G2.5	12 × 2.5	1.9	15.3	17.4	87	490	450	7.98
(N)GRDGÖU-J 18G2.5	18 × 2.5	1.9	19.5	21.5	108	760	670	7.98
(N)GRDGÖU-J 24G2.5	24 × 2.5	1.9	22.5	24.5	123	1,020	900	7.98
屏蔽总线线对
(N)GRDGCGÖU-O 1×(2×0.5)C	1 × (2 × 0.5)C	0.9	8.0	10.0	40	135	10	39
(N)GRDGCGÖU-O 4×(2×0.5)C	4 × (2 × 0.5)C	0.9	17.6	19.6	98	500	60	39
(N)GRDGCGÖU-O 4×(2×1)C	4 × (2 × 1)C	1.3	26.3	29.3	147	1,130	180	19.5

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
带后缀“C”或“/3”的配置包含镀锡铜丝编织 EMC 屏蔽层；配套的非屏蔽动力/控制规格共用相同的拖链优化型 EPR/EVA 护套。

载流量与短路参数
标称截面 mm²	AWG ≈	最大 R20 Ω/km	空气中载流量 30 °C, A	1 s 短路电流 kA
0.5	20	39	10	0.07
1.0	18	19.5	19	0.14
1.5	16	13.3	23	0.21
2.5	14	7.98	30	0.36
4	12	4.95	41	0.57
6	10	3.3	53	0.86
10	8	1.91	74	1.43
16	6	1.21	99	2.29
25	4	0.78	131	3.58
35	2	0.55	162	5.01
50	1	0.39	202	7.15
70	2/0	0.27	250	10.01
95	3/0	0.21	301	13.59
120	4/0	0.16	352	17.16
150	300 kcmil	0.13	404	21.45
185	350 kcmil	0.11	461	26.46
240	500 kcmil	0.08	546	34.32

载流量按 DIN VDE 0298-4 适用于 30 °C 自由空气环境；多根动力电缆成束敷设在同一拖链内时，应乘以成束降容系数。

卷筒校核

是否匹配您的设备？

基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。

电缆规格卷筒芯径（mm）

运行速度（m/min）

m/min

卷筒电缆长度（m）

卷筒芯径 200 mm 小于最小值 294 mm请选用更大芯径的卷筒或更小规格的电缆

180 m/min ≤ 240 m/min在额定运行速度范围内

最小弯曲半径: 147 mm
最小卷筒芯径: ≈ 294 mm
卷筒电缆重量: 141.6 kg
外径: 29.4 mm

仅供参考：基于数据表外径及 5 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
AC 耐压试验	3.5 kV，5 分钟	每根交货长度
导体电阻测量	IEC 60228 / DIN VDE 0295 Class 5	每根交货长度
抽样试验
30 MHz 转移阻抗测试	< 100 mΩ/m（编织覆盖率 > 80 %）	型式认可
耐油与耐环境老化试验	EN 60811-404 · 无卤	每胶料批次

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

0.6/1 kVCE · LVDRoHS · REACH

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX (N)GRDGCGÖU 3x35+3G16/3 0.6/1 kV DIN VDE 0250-814 · CE · [年份] · [米标]

标准包装: 500 m / 1,000 m 木盘交货或定制拖链长度
HS 编码: 8544.49

技术资料

资料下载

PDF(N)GRDGCGÖU 0.6/1 kV Screened Energy-Chain & Crane Festoon Cable – 技术规格书（英文版）共 34 种规格 · 结构、技术参数与认证 XLSX(N)GRDGCGÖU 规格数据表（Excel 英文版）含全部 34 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

是什么使 (N)GRDGCGOEU 成为屏蔽拖链电缆？

屏蔽拖链电缆用于在受引导的拖链内反复弯曲，其整体铜编织层有助于控制电磁耦合。对 (N)GRDGCGOEU 而言，镀锡铜编织层即屏蔽层，该电缆适用于起重机和物料搬运的拖链走线。当运动回路在驱动装置、开关设备附近运行，或与敏感的控制和对绞信号回路相邻时，它是合理的选择。屏蔽层是整体 EMC 方案的一部分，因此其端接方式和周围设备接口与选用屏蔽电缆本身同样重要。

本电缆能用于卷筒、筒体或电缆滑车系统吗？

(N)GRDGCGOEU 规定用于拖链中的无扭转弯曲，扭转应力超出该工况范围。卷筒或筒体在卷绕时会改变电缆的曲率，并可能引入扭转和其他应力，这些都超出本电缆预期的拖链工况。电缆滑车系统走线和重力式集缆筐走线也带来不同的弯环和支撑行为。应选择为实际运动机构设计的电缆，而不要假定所有柔性起重机电缆都可以互换。

拖链中允许的运行速度是多少？

规定的最高运行速度为拖链工况下 240 m/min。该数值仅在其他动态条件受控时适用：所选电缆必须遵守其表中对应的最小弯曲半径，保持在无扭转的路径中，并不超过适用的拉力限值。仅靠速度无法描述一条走线。拖链几何尺寸、电缆质量、加速度、隔离件设计和固定端过渡都会影响电缆在运行中的运动状况。

应如何选择正确的弯曲半径？

最小弯曲半径与具体配置有关，按 DIN VDE 0298-3 在技术表中给出。请先选定确切配置，然后在选择拖链时使用其相应的半径。不要把较小控制结构的半径套用到较大的动力结构上，即便两者安装在同一台起重机上。走线还必须避免压扁、侧向压力和扭转，因为这些会产生标称弯曲半径数值无法描述的应力。

铜屏蔽层能替代保护接地导体吗？

不能。整体镀锡铜编织层是 EMC 屏蔽层，而接地导体承担保护接地功能。编织层包围电缆组合体，其连接方式应支持高频屏蔽；接地导体则按设备的保护设计进行连接。把编织层当作接地导体的替代，可能会损害保护功能或 EMC 性能。应在固定端和运动端明确规划这两种连接。

应如何理解电压和试验电压数值？

额定电压为 0.6/1 kV（600/1000 V）。产品数据还给出最高工作电压 0.7/1.2 kV AC 和 0.9/1.8 kV DC。3.5 kV AC 是持续 5 分钟的试验电压，不是连续运行电压。这些数值本身都不能确定载流量。必须针对已敷设的走线评估导体截面、回路工况、环境条件、成组敷设和散热。

电缆运动时适用哪些温度条件？

该电缆规定的最高导体温度为运行 90 °C、短路条件下 250 °C。其环境温度范围为固定敷设 -50 至 +80 °C，弯曲运行 -35 至 +80 °C。这是不同的量：导体温度受电气负载影响，而环境温度描述的是周围环境。对于运动的起重机电缆，应把弯曲运行的环境温度范围与回路产生的热量一起评估，在拖链填充密集或靠近高温设备时尤其如此。

电缆的结构是怎样的，各层为何重要？

该电缆采用细股绞合裸电解铜导体、EPR 绝缘、EPR 内护套、整体镀锡铜编织层和黑色 EVA 外护套。EPR 各层提供电气绝缘并支撑成缆后的线芯束，编织层提供屏蔽，EVA 护套是暴露于拖链和导向件的表面。所列采用 ETFE 绝缘的控制电缆替代方案在需要时应按其具体结构加以标明；它并不是对每一种配置的通用描述。请把项目对卤素含量和限用物质的要求纳入材料规格。这些与耐油性、燃烧特性和电缆的机械拖链工况是分开的；共用一个型号代号并不能确定每一项材料声明。

如何在动力、控制和屏蔽对绞结构之间选择？

线芯排列应依据电气原理图选择，而不是出于偏好更大的电缆。本系列包括单芯和多芯动力排列、带配套接地导体的动力结构、多芯控制排列和屏蔽对绞选项。动力回路需要正确的导体排列和保护接地方案；控制回路需要所需的芯数；对绞回路需要保持其对绞结构。电气功能确定后，再用相应的表格行评估外径、弯曲半径、质量和拉力信息。

维护检查应重点关注什么？

首先检查拖链弯曲区、隔离件、导向件和两端固定过渡部位的外护套。擦伤、压扁、夹伤或局部护套损伤可能揭示对位不正、碎屑、隔离不当或非预期的受力路径。在 EMC 行为重要的场合，还应检查屏蔽层端接，因为即使电缆本体完好，接口连接不良也会导致干扰。有用的检查应把电缆和拖链视为一个运动系统，然后处理机械原因，而不是只更换受损的一段。
