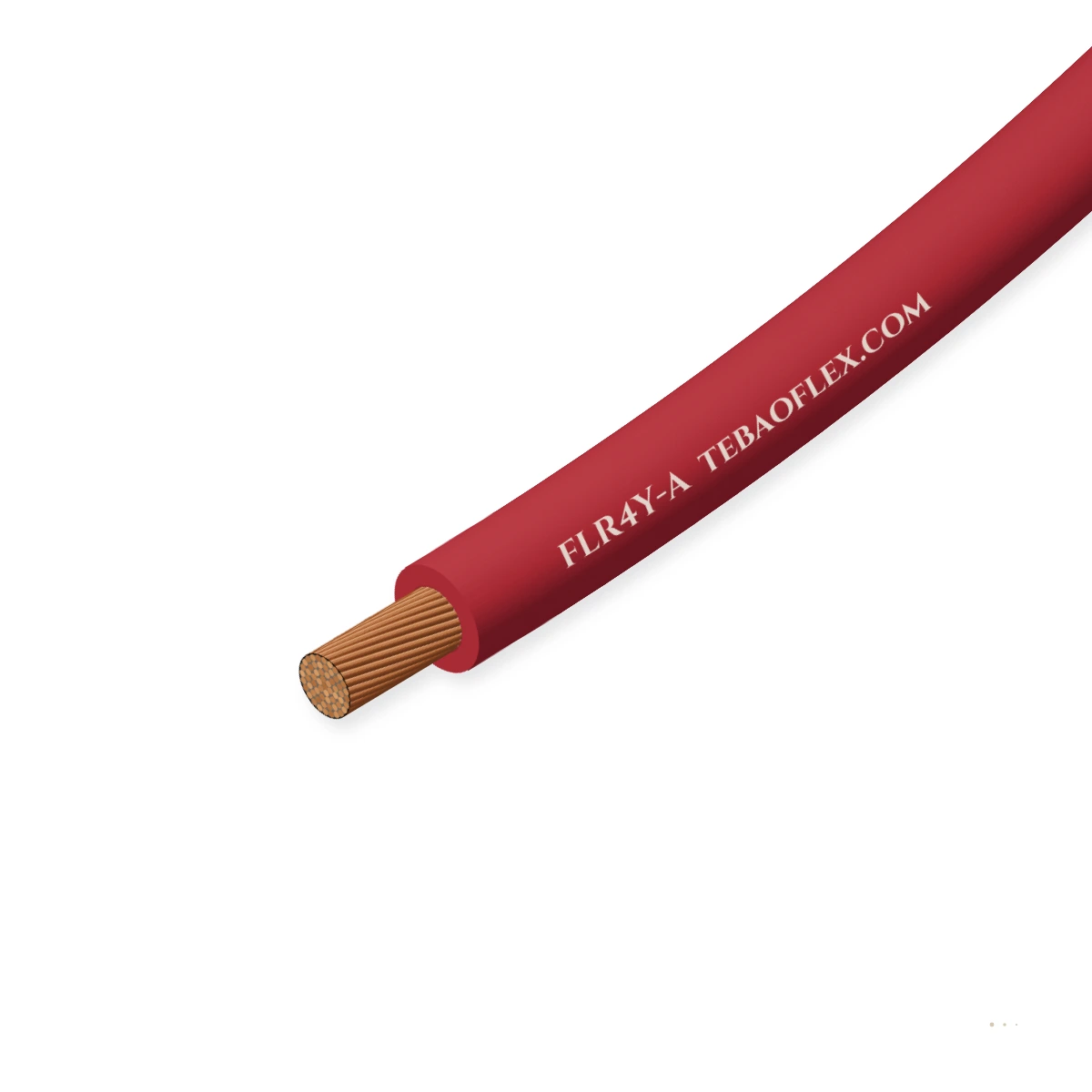

产品主图

ISO 6722 高温 & Specialty 聚合物 Automotive 细丝 (4Y / 5Y / 6Y / 7Y / 9Y)60 V DC ISO 6722-1 Class C聚酰胺（尼龙）4Y (PA11 / PA12)极高 Scrape & Fuel 浸水

FLR4Y-A FLR4Y Automotive 线丝60 V DC ISO 6722-1 Class C (-40 至 +125 °C) 聚酰胺（尼龙）(4Y / PA11/PA12) 极高-磨损 &

60 V DC ISO 6722-1 Class C (-40 至 +125 °C) 聚酰胺（尼龙）(4Y / PA11/PA12) 极高-磨损 &

于-Tank Fuel & ATF 耐受

Class C +125 °C 聚酰胺（尼龙）(4Y)

ISO 6722-1 / DIN 72551

型 & 规格 mm²

订货型号: FLR4Y-A 0.75 mm²
最大外径: 1.85 mm
铜重: 7.2 kg/km
总计通体 ≈: 8.7 kg/km
最小弯曲半径: 9.2 mm

全部规格 (8)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

额定电压: 60 V DC / 25 V
耐热等级: Class C (+125 °C
绝缘: 聚酰胺（尼龙）4Y (PA
Key 强度: Scrape & fuel pr
规格范围: 0.22 至 4.00 mm²
最小弯曲半径: 5 × 线丝 OD

本电缆型号的典型值（依据 ISO 6722-1 Class C / DIN 72551 / LV 112）——具体订单参数将在技术规格书与报价单中确认。

应用工况

FLR4Y-A 是否适合您的设备？

FLR4Y-A 为 ISO 6722-1 Class C (-40 °C 至 +125 °C) 薄型壁厚 automotive 初级线丝绝缘采用强韧热塑性聚酰胺（尼龙）('4Y' = PA11 / PA12 尼龙). Offering 5 至 10 times 更高 needle-scrape 磨损耐受性相比 PVC 及 near-零 swelling i

固定敷设

适用

Slides effortlessly 至紧凑 conduits 及金属 brackets 无 chafing 至。

开关柜与机柜内部布线

适用

同心 Type A 导体及严苛 PA12 壁厚 feed smoothly 至自动化 harness 机械。

电机定子、牵引与变流器引出线

适用

PA11/PA12 resists 持续浸水于 gasoline, diesel 及 ATF oils 内部 fuel/gearbox housings.

工业炉窑与高温加热区

不适用

额定至 +125 °C; 用于 +150 °C 至 +200 °C 传输/exhaust zones 请选用 FLR7Y (ETFE) 或 FLR6Y (FEP).

FLR7Y +150 °C ETFE 线丝

典型设备Fuel-tank 泵 & sender 单元Automatic & DCT gearbox harnessesSeat-track & mechanism 布线Chassis & ABS sensor 跨接线重型 truck air-brake & fuel 线路

电缆结构

逐层了解结构

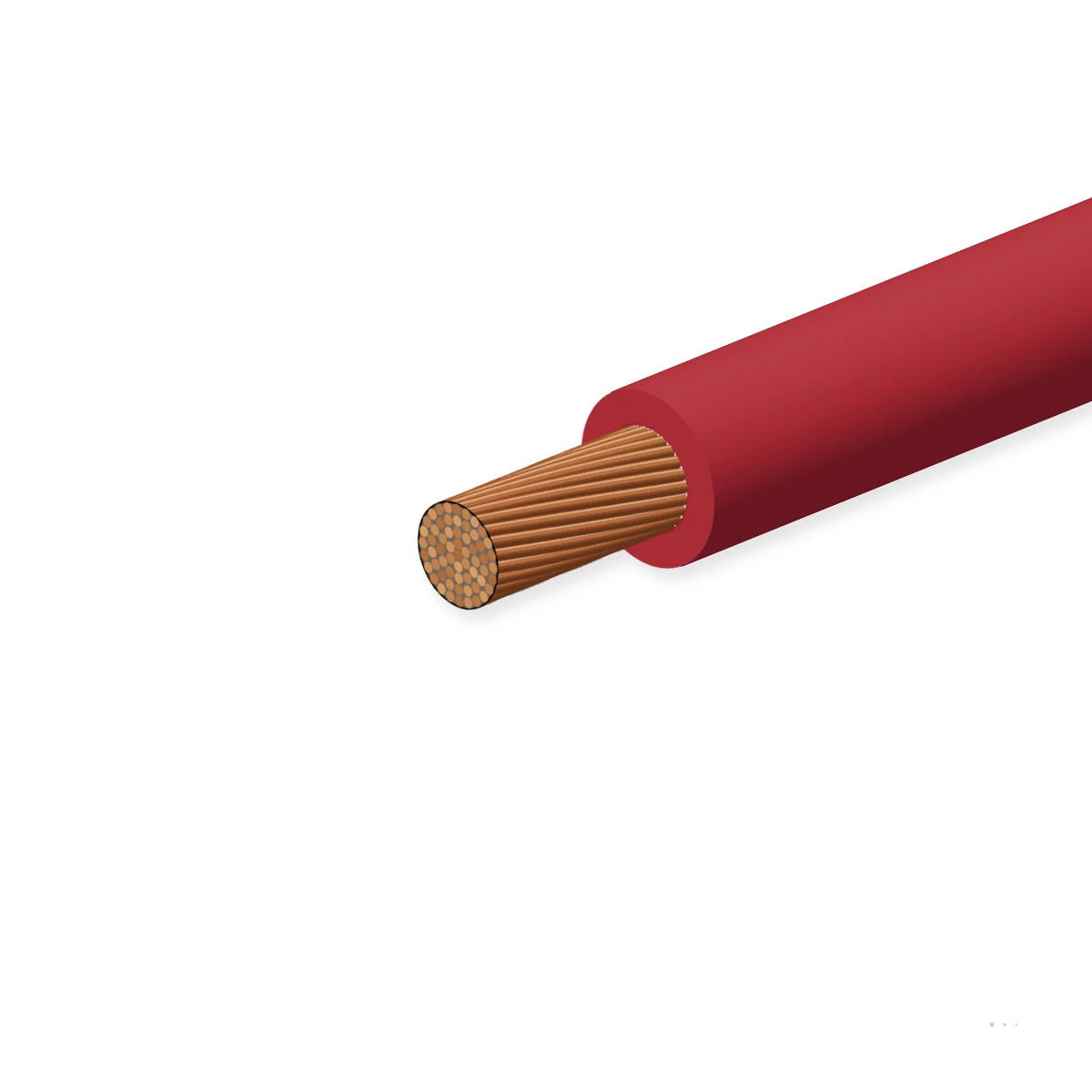

对称同心裸或镀锡铜导体 (Type A) + 薄型壁厚热塑性聚酰胺（尼龙）PA11/PA12 绝缘 (4Y, -40 至 +125 °C, 无卤).

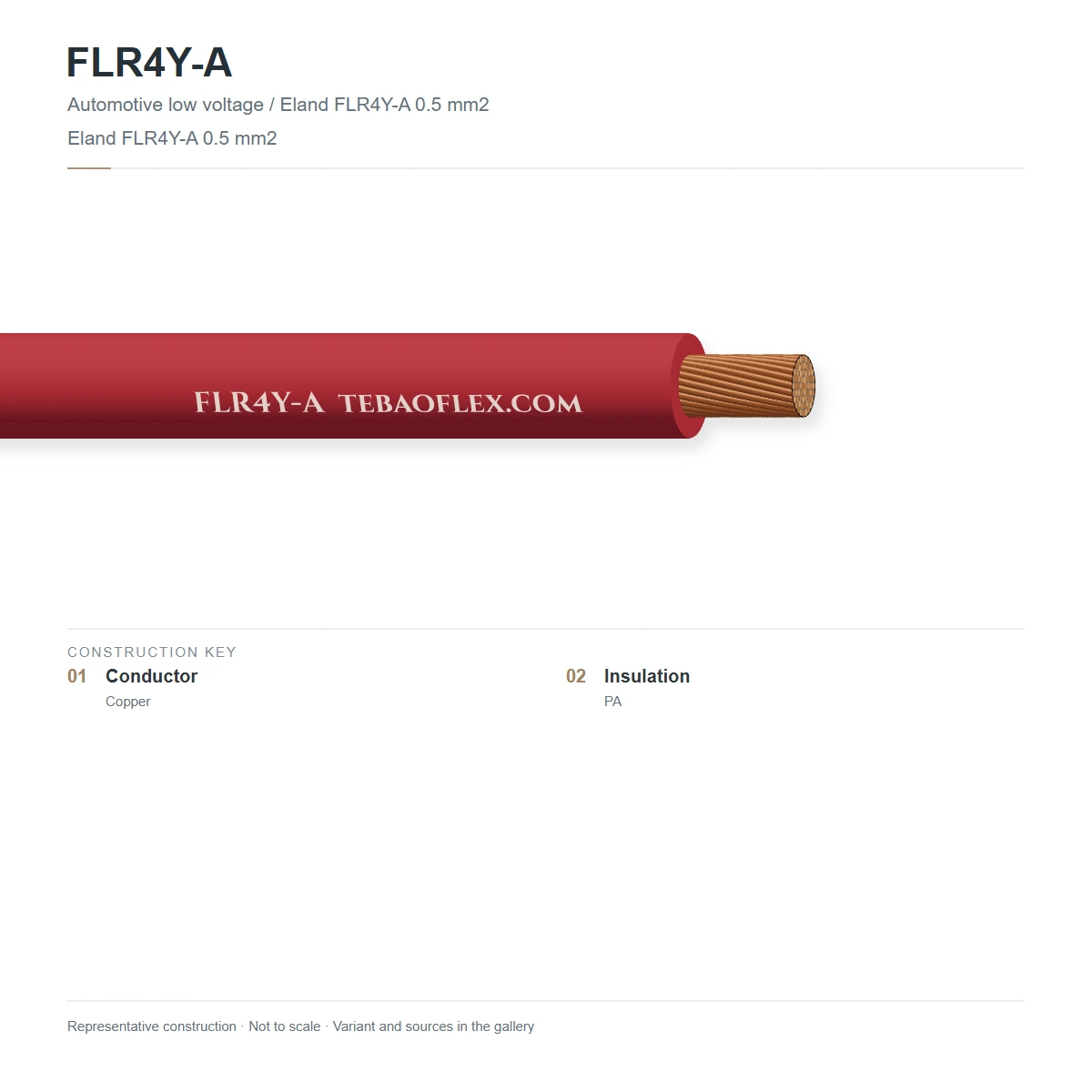

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	铜- ETP1 同心铜 (Type A)	7- 或 19 股对称同心裸 (或镀锡) 退火铜符合 ISO 6722-1ISO 6722-1
2	聚酰胺（尼龙）PA11 / PA12 绝缘 (4Y)	无卤耐热-stabilised engineering 聚酰胺（尼龙）胶料额定 -40 °C 至 +125 °C 配高 Shore D hardnessDIN 72551
3	自-lubricating 尼龙外表面	超-低摩擦, 切穿-耐受聚酰胺（尼龙）表面配颜色/识别色线识别ISO 6722-1

FLR4Y-A 裸铜 (0.22–4.0 mm²)

对称同心裸铜配 PA12 薄型壁厚绝缘用于高-磨损 chassis 及 seat mechanisms.

FLR4Y-A 镀锡铜 (Fuel & ATF 浸水)

镀锡铜导体配 fuel-等级 PA12 绝缘至防止硫磺/organic-acid attack 于铜内部 fuel tanks 及 gearboxes.

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 ISO 6722-1 Class C / DIN 72551 / LV 112）。实际订单数值将在规格书与报价单中确认。

电气

额定电压: 60 V DC / 25 V AC
潮湿绝缘介质试验: 3.0 kV AC rms 用于 5 min (≥0.5 mm²) · 1.0 kV (<0.5 mm²)
Spark 试验: 5.0 kV AC rms (≥0.5 mm²)

热性能

耐热等级: ISO 6722-1 Class C: -40 °C 至 +125 °C (3000 h)
短-term 耐热 & crystalline 熔融: 240 h 在 +150 °C · PA12 熔融 point ≈ +178 °C
耐寒绕包试验: -40 °C 用于 4 hours 无 cracking

机械

Min. 壁厚: 0.20 mm (0.22–0.5 mm²) · 0.24 mm (0.75–1.5 mm²) · 0.28 mm (2.5 mm²)
Needle scrape 磨损: >1,500–3,000 循环 (5–10× 标准 PVC FLRY)

耐受性能

烃类（碳氢化合物）& fuel 浸水: Virtually 零 swell 于 gasoline, E10/E85, diesel, ATF & hydraulic 油
卤素含量: 100 % 无卤热塑性聚酰胺（尼龙）

参考标准

参考标准: ISO 6722-1 Class C, DIN 72551 & VDA LV 112
环保合规: 引出线-无, 无卤, RoHS 3 & ELV compliant

标识

代码 breakdown: FL = automotive · R = 减薄型壁厚 · 4Y = 聚酰胺（尼龙）(PA / 尼龙) · - = 同心
色标编码: DIN 72551 base 颜色 + 识别色线 stripes

规格尺寸

8 标准种规格 (FLR4Y-A)

标称 dimensions, 壁厚, 铜通体及电气 parameters 用于 FLR4Y-A 符合 ISO 6722-1 Class C / DIN 72551 / LV 112 .

Dimensions & masses
型号规格	型 & 规格 mm²	股细丝 × Ø / 壁厚 mm	最大外径 mm	铜重 kg/km	总计通体 ≈ kg/km	最小弯曲半径 mm
FLR4Y-A 规格系列范围
FLR4Y-A 0.22 mm²	0.22 mm² Type A	7×0.21 · 0.20 mm	1.20	2.1	2.9	6.0
FLR4Y-A 0.35 mm²	0.35 mm² Type A	7×0.26 · 0.20 mm	1.30	3.3	4.2	6.5
FLR4Y-A 0.50 mm²	0.50 mm² Type A	19×0.19 · 0.22 mm	1.60	4.8	6.0	8.0
FLR4Y-A 0.75 mm²	0.75 mm² Type A	19×0.23 · 0.24 mm	1.85	7.2	8.7	9.2
FLR4Y-A 1.00 mm²	1.00 mm² Type A	19×0.26 · 0.24 mm	2.05	9.6	11.4	10.2
FLR4Y-A 1.50 mm²	1.50 mm² Type A	19×0.32 · 0.24 mm	2.35	14.4	16.5	11.8
FLR4Y-A 2.50 mm²	2.50 mm² Type A	19×0.41 · 0.28 mm	2.95	24.0	27.0	14.8
FLR4Y-B 4.00 mm²	4.00 mm² Type B	56×0.31 · 0.32 mm	3.65	38.4	42.5	18.2

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
Dimensions 及最大总 diameters conform 至 ISO 6722-1 Class C / DIN 72551 / LV 112 .

电气参数
型 & 规格 mm²	最大。DC R @ 20 °C mΩ/m	单根线丝于 air	于 harness 束绞单元
0.22 mm² Type A	84.80	7	5
0.35 mm² Type A	54.40	10	8
0.50 mm² Type A	37.10	13	10
0.75 mm² Type A	24.70	18	14
1.00 mm² Type A	18.50	22	17
1.50 mm² Type A	12.70	28	22
2.50 mm² Type A	7.60	38	30
4.00 mm² Type B	4.71	50	39

载流量均 reference values 在 +25 °C ambient; derate 用于多-线丝 harness 束绞单元及 elevated engine-bay temperatures.

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
3.0–5.0 kV AC spark 试验 & DC 导体耐受性	零 breakdown; 耐受性符合 ISO 6722-1	100 % spools
抽样试验
ISO 6722-1 needle scrape 磨损 & -40 °C 耐寒绕包	Exceeds Class C 磨损循环; 零 cracking 在 -40 °C	每根 lot
Gasoline/ATF fuel 浸水 & 3000 -hour +125 °C ageing	Certified 至 ISO 6722-1 Class C	型式定型试验

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

ISO 6722-1 Class C (+125 °C)DIN 72551 (4Y 聚酰胺（尼龙）)VDA LV 112RoHS 3 & ELV Compliant

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX FLR4Y-A [规格]mm2 PA12 125C ISO 6722-1 CLASS C [lot/spool]

交货形式: 非-returnable 塑料 spools, barrel packs 或 wooden 卷筒
标准 spool 节距: 500 m · 1000 m · 2000 m spools (或 barrel packs)
最小起订量: 500 m (stock 颜色) · 2000 m (带条纹/定制)
交货期: 2–3 weeks ex-协同
Incoterms: EXW, FOB, CIF, DAP

技术资料

资料下载

PDFFLR4Y-A FLR4Y Automotive Wire – 技术规格书（英文版）共 8 种规格 · 结构、技术参数与认证 XLSXFLR4Y-A 规格数据表（Excel 英文版）含全部 8 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

What 材料 does '4Y' represent 于 DIN 72551 及 LV 112?

于 DIN VDE 0207 / DIN 72551 聚合物编码识别, '4Y' designates 聚酰胺（尼龙）(PA, typically 低-潮气-absorption PA11 或 PA12 engineering 尼龙).

Why 为 FLR4Y-A preferred 内部 fuel tanks 及 automatic transmissions?

Plasticized PVC (FLRY/FLRYW) leaches plasticisers 及 swells 或 stiffens 当 continuously submerged 于 gasoline, ethanol blends (E10/E85) 或 hot automatic 传输 fluid (ATF). 聚酰胺（尼龙）4Y 为 crystalline 及 unplasticized, exhibiting negligible 重量 change 或 dimensional swell 于 hydrocarbons.

How does FLR4Y-A compare 配聚丙烯 FLR9Y-A?

同时均 stiff, 无卤 Class C (+125 °C) thermoplastics 配高 scrape 耐受性。FLR4Y-A (PA12) has 优异耐受性至 hot fuel/油浸水及更高 crystalline 熔融 point (~178 °C vs ~160 °C 用于 PP), 同时 FLR9Y-A (PP) has lower 潮气 absorption 及 lower density (0.91 g/cm³).

Why 均镀锡铜导体 recommended 当 FLR4Y-A 为 submerged 于 sour fuels?

Trace 硫磺 compounds 于 diesel 或 gasoline CAN permeate 薄聚合物 walls 包覆于 thousands hours 及 tarnish 裸铜; 镀锡铜股细丝防止铜 sulfide 排列。
