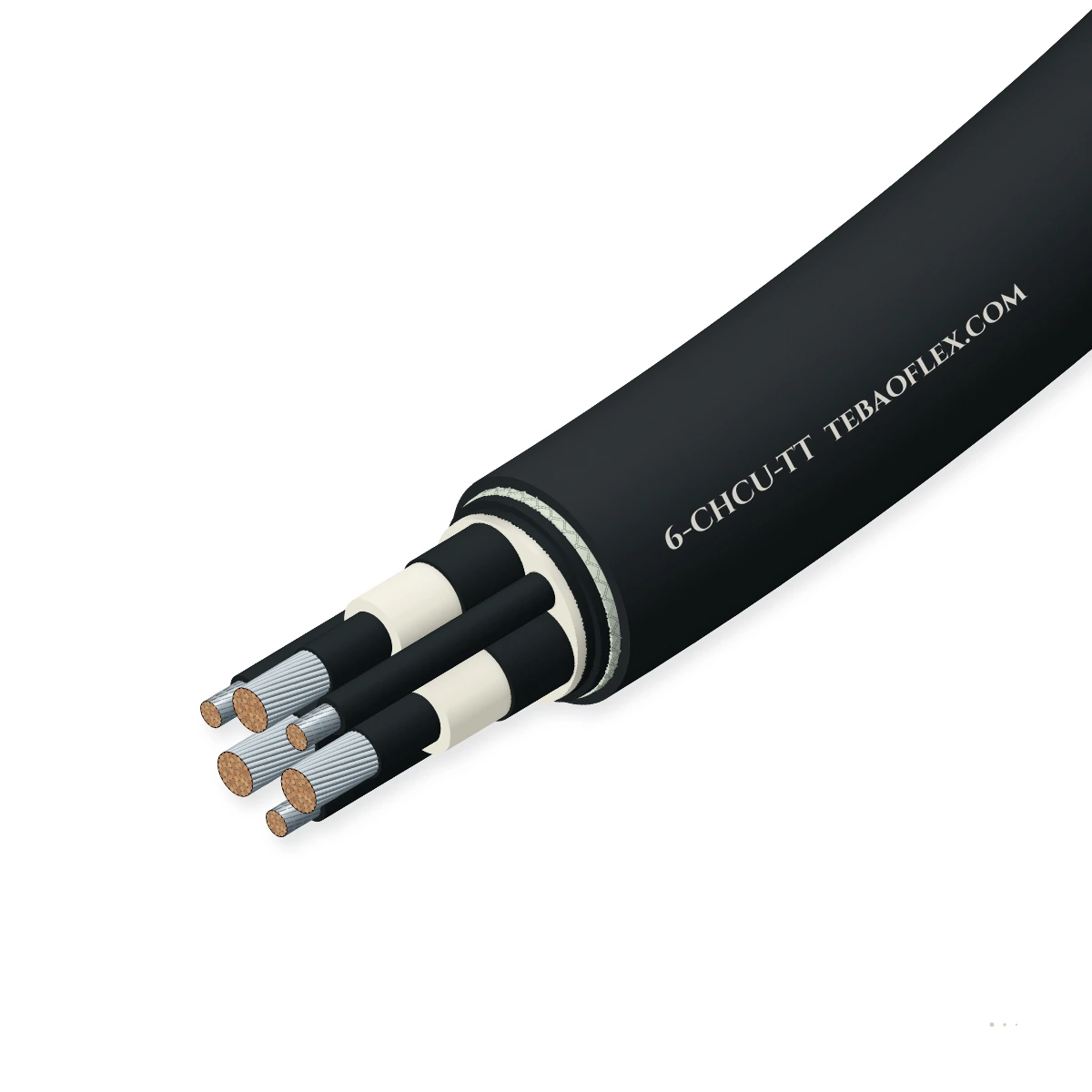

产品主图

卷筒电缆NF M 82-375 / VDE 0250-812U0/U 0.6/1 kV (1.1 kV 矿用)Tout-Terrain 双层 PCP

6-CHCU-TT矿用卷筒电缆0.6/1 kV (1.1 kV 矿用) Tout-Terrain EPR/PCP 卷筒电缆用于 scooptrams 及 jumbos

0.6/1 kV (1.1 kV 矿用) Tout-Terrain EPR/PCP 卷筒电缆用于 scooptrams 及 jumbos

抗扭转编织层

户外与潮湿环境

耐油

阻燃

Configuration & 截面积

订货型号: 6-CHCU-TT 3×35+16
最大外径: 36.0 mm
近似重量 ≈: 2,210 kg/km
最小弯曲半径: 216 mm
允许拉力: 1,575 N

校核我的卷筒全部规格 (18)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

额定电压: 0.6/1 kV
卷绕速度: 80 m/min
拉伸载荷: 15–20 N/mm²
弯曲半径: 5–6 × OD
温度: −25…+80 °C
规格数量: 18

本电缆型号的典型值（依据 NF M 82-375 / DIN VDE 0250-812）——具体订单参数将在技术规格书与报价单中确认。

应用工况

6-CHCU-TT 是否适合您的设备？

Built 至 NF M 82-375 及 DIN VDE 0250-812 用于井下 scooptrams, 梭车梭车, drill jumbos 及采石场卷筒收放卷筒最高达 80 m/min, 配 Class 5 镀锡铜导体, 3GI3 EPR 绝缘及加强型双层 5GM5 .

圆柱形／多层卷筒

适用

圆柱形及单排螺旋卷筒卷筒收放于井下 scooptrams, 梭车梭车及 drill jumbos 最高达 80 m/min.

电动单排卷筒

适用

水平移动式卷筒收放于采石场堆料机, 移动式 crushers 及井下 haulage 单元。

矿井巷道与隧道壁挂敷设

适用

Tout-Terrain 硫化双层 5GM5 聚氯丁二烯护套 withstands rough 矿井 floors 及潮湿 headings.

地面拖曳与移动供电

适用

重型拖曳馈线用于疏绕-露天矿坑钻机, dewatering 水泵及移动式矿用变电站。

垂直卷筒／吊具卷筒

不适用

非额定用于垂直起重机吊具卷筒或高速重力集缆筐; choose 中心-支撑电缆。

用途 RXX / RXX-D 垂直吊具电缆

典型设备井下 scooptrams & 梭车梭车矿用 drill jumbos & 锚杆钻机采石场 crushers & 移动式输送机隧道 excavation & dewateringPotash, 采煤 & 严苛-rock 矿山

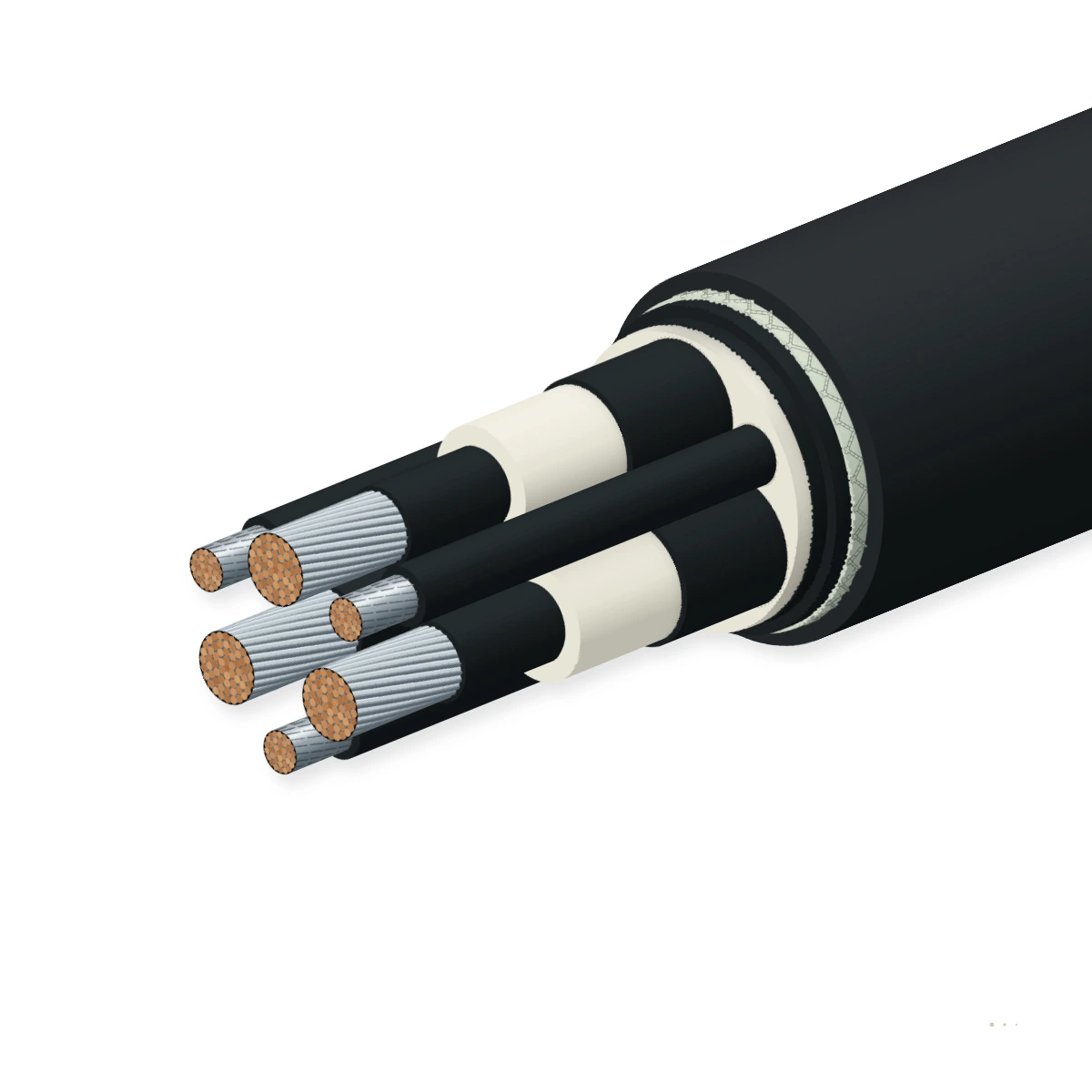

电缆结构

逐层了解结构

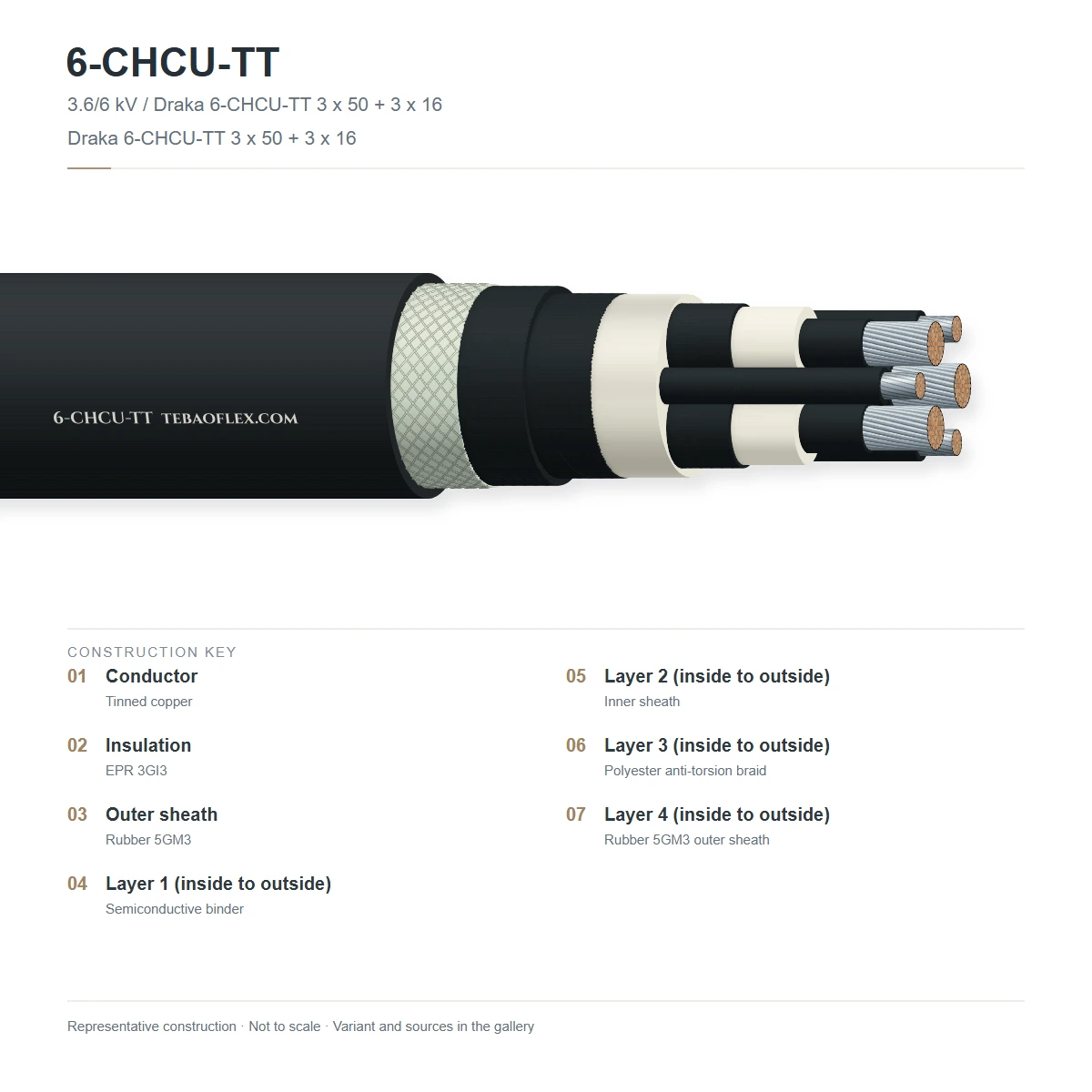

图示: 6-CHCU-TT 4 芯 / 3P+E+Pilot 结构配 Class 5 镀锡铜导体, 3GI3 EPR 绝缘, 硫化 PCP内护套, 纤维纺织加强层及重型 5GM5 外护套。

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	柔性镀锡铜导体	电解镀锡铜, 细丝绞合 Class 5IEC 60228 Class 5 / NF C 32-013
2	线芯绝缘	交联乙丙橡胶 (EPR) 胶料型号 3GI3NF M 82-375 / DIN VDE 0207-20 · 90 °C 持续 / 250 °C 短路
3	成缆缆芯 & 可选导引芯	短节距线芯绞合围绕弹性体中心芯填充芯, 配黄绿双色地线及可选 2.5 mm² 导引芯平衡线芯几何结构用于多层矿用卷筒绕包
4	内护套	硫化聚氯丁二烯 (PCP) 胶料型号 5GM3挤压式挤包内衬层 locking 线芯成缆节距
5	纤维纺织机械加强层	高强度合成纤维纤维纺织加强层嵌入夹于内护套与外护套之间提升径向冲击耐受性及 ±50 °/m 抗扭稳定性
6	外护套 (Tout-Terrain)	重型聚氯丁二烯 (PCP) 胶料型号 5GM5 / EM2, 黄色或黑色NF M 82-375 · 撕裂, 切割及磨损耐受 · EN 60811-404 油 · IEC 60332-1-2 阻燃

6-CHCU-TT 4G / 5G

4 芯 (3P+E) 及 5 芯 (3P+N+E) 对称动力及卷筒收放种配置 (4 至 35 mm²)

6-CHCU-TT 3P+E (+ 导引线芯)

3 相线芯 + 减薄型保护接地 + 可选 1–3 × 2.5 mm² 导引芯 (16 至 150 mm²)

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 NF M 82-375 / DIN VDE 0250-812）。实际订单数值将在规格书与报价单中确认。

电气

额定电压 U0/U: 0.6/1 kV (最高达 1.1 kV 矿用工况)
最高交流运行电压: 0.7/1.2 kV
最高直流运行电压: 0.9/1.8 kV
交流试验电压（5 min）: 3.5 kV AC (动力) · 2.0 kV AC (导引线芯)
载流量基准: DIN VDE 0298-4 / NF C 15-100 (30 °C 于 air)

热性能

移动弯曲温度: −25 至 +80 °C
固定敷设温度: −40 至 +80 °C
最高导体温度: +90 °C
短路温度 (5 s): +250 °C

机械

最小弯曲半径（移动运行）: 5 × OD 拖曳 · 6 × OD 卷筒卷筒收放
最小弯曲半径（固定敷设）: 4 × OD
最高卷绕速度: 80 m/min
最大拉伸载荷: 15 N/mm² perm. · 20 N/mm² 动态
扭转载荷: ± 50 °/m

耐受性能

耐油性能: EN 60811-404 (mineral & hydraulic oils)
阻燃性能: IEC 60332-1-2 / NF C 32-070 C2
磨损 & 冲击耐受性: Tout-Terrain 5GM5 聚氯丁二烯护套
水 & 矿井 dampness: AD7 / HD 22.16 潜水型于矿井水

参考标准

结构标准: NF M 82-375 / DIN VDE 0250-812
导体标准: IEC 60228 Class 5 / NF C 32-013
胶料 designation: 3GI3 EPR · 5GM3 内 · 5GM5 外

标识

外护套颜色: 黑色或黄色 (高可视性矿用)
线芯识别: HD 308 S2 + 黄绿双色地线
海关税则号（HS）: 8544.49

规格尺寸

18 标准种规格 (0.6/1 kV – 1.1 kV 矿用)

Typical dimensions 用于 6-CHCU-TT 跨越 4 芯对称, 3P+E 减薄型-接地及导引线芯-monitored 种配置。

尺寸与重量
订货型号	芯数 × mm²	相 AWG ≈	最大外径 mm	铜重 kg/km	近似重量 ≈ kg/km	最小弯曲半径 mm	允许拉力 N
4G / 5G 对称动力 (4–35 mm²)
6-CHCU-TT 4G4	4 × 4	12	19.0	154	495	114	240
6-CHCU-TT 4G6	4 × 6	10	20.8	230	635	125	360
6-CHCU-TT 4G10	4 × 10	8	24.8	384	985	149	600
6-CHCU-TT 4G16	4 × 16	6	28.8	614	1,340	173	960
6-CHCU-TT 4G25	4 × 25	4	34.8	960	1,980	209	1,500
6-CHCU-TT 4G35	4 × 35	2	38.2	1,344	2,580	229	2,100
6-CHCU-TT 5G16	5 × 16	6	31.2	768	1,650	187	1,200
3 × 相 + 减薄型接地 (16–150 mm²)
6-CHCU-TT 3×25+16	3 × 25 + 1 × 16	4	32.8	874	1,790	197	1,125
6-CHCU-TT 3×35+16	3 × 35 + 1 × 16	2	36.0	1,162	2,210	216	1,575
6-CHCU-TT 3×50+25	3 × 50 + 1 × 25	1	41.2	1,680	3,010	247	2,250
6-CHCU-TT 3×70+35	3 × 70 + 1 × 35	2/0	46.4	2,352	3,990	278	3,150
6-CHCU-TT 3×95+50	3 × 95 + 1 × 50	3/0	52.6	3,216	5,290	316	4,275
6-CHCU-TT 3×120+70	3 × 120 + 1 × 70	4/0	57.8	4,128	6,540	347	5,400
6-CHCU-TT 3×150+70	3 × 150 + 1 × 70	300 kcmil	62.4	4,992	7,740	374	6,750
3 × 相 + 接地 + 导引线芯 (16–95 mm²)
6-CHCU-TT 3×25+16+1×2.5	3 × 25 + 16 + 1 × 2.5	4	33.8	898	1,880	203	1,125
6-CHCU-TT 3×35+16+1×2.5	3 × 35 + 16 + 1 × 2.5	2	37.0	1,186	2,310	222	1,575
6-CHCU-TT 3×50+25+1×2.5	3 × 50 + 25 + 1 × 2.5	1	42.2	1,704	3,130	253	2,250
6-CHCU-TT 3×95+50+1×2.5	3 × 95 + 50 + 1 × 2.5	3/0	53.6	3,240	5,420	322	4,275

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
TT = Tout-Terrain 重型双层聚氯丁二烯 (5GM3 / 5GM5) 护套系统用于井下及表面矿用。
用于严苛抗扭卷筒收放包覆于多-平面转向导向导向滚轮 (> ±50 °/m), 请选用 6-CHCU TTAR.

电气 & 电流数据
相 CSA mm²	最大直流电阻 20 °C, Ω/km	空气中载流量 30 °C, A	1 s 短路电流 kA	动态拉力 (20 N/mm²) N (三相)
4	5.090	41	0.57	240
6	3.390	53	0.86	360
10	1.950	74	1.43	600
16	1.240	99	2.29	960
25	0.795	131	3.58	1,500
35	0.565	162	5.01	2,100
50	0.393	202	7.15	3,000
70	0.277	250	10.01	4,200
95	0.210	301	13.59	5,700
120	0.164	352	17.16	7,200
150	0.132	404	21.45	9,000

载流量 apply 至单根电缆于无 air 在 30 °C; derate 用于圆柱形卷筒层符合 DIN VDE 0298-4 .

卷筒校核

是否匹配您的设备？

基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。

电缆规格卷筒芯径（mm）

运行速度（m/min）

m/min

卷筒电缆长度（m）

卷筒芯径 630 mm ≥ 432 mm弯曲半径符合要求（6 × 外径 36.0 mm）

60 m/min ≤ 80 m/min在额定运行速度范围内

最小弯曲半径: 216 mm
最小卷筒芯径: ≈ 432 mm
卷筒电缆重量: 265.2 kg
铜含量: 139.4 kg

仅供参考：基于数据表外径及 6 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
AC 电压试验于线芯	3.5 kV AC 用于 5 min (动力) · 2.0 kV AC (导引线芯)	每根生产长度
导体直流电阻	IEC 60228 Class 5 镀锡铜	每根交货长度
抽样试验
5GM5 外护套油 & 机械 ageing	EN 60811-404 油浸水 · 撕裂 & 磨损监测	每批次
火焰蔓延试验	IEC 60332-1-2 / NF C 32-070 C2	每批次
Tout-Terrain 冲击, 挤压 & 卷筒弯曲移动试验	NF M 82-375 / DIN VDE 0250-812 机械 qualification	型式定型试验

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

NF M 82-375 / VDE 0250-812CE · LVDRoHS · REACH

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX 6-CHCU-TT 0.6/1 kV (1.1 kV) 3x35+16 NF M 82-375 · [year] · [metre mark]

交货形式: 重型 export timber 或钢矿用卷筒, 切割-至-长度
包装方式: 符合 ISPM-15 热处理规范的封板木盘，配防潮密封端头

技术资料

资料下载

PDF6-CHCU-TT Mining Reeling Cable – 技术规格书（英文版）共 18 种规格 · 结构、技术参数与认证 XLSX6-CHCU-TT 规格数据表（Excel 英文版）含全部 18 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

What 为 6-CHCU-TT used 用于于井下及表面矿山?

6-CHCU-TT (Tout-Terrain) 为 0.6/1 kV (最高达 1.1 kV 矿用工况) 重型弹性体卷筒收放及拖曳电缆 built 至 NF M 82-375 及 DIN VDE 0250-812 . It 馈电线路井下 scooptrams, 梭车梭车, drill jumbos, roadheaders 及采石场 crushers operating 于圆柱形或单排螺旋电缆卷筒最高达 80 m/min 及包覆于 rough blasted rock roadways.

How does 6-CHCU-TT 有所区别自 6-CHCU TTAR?

同时电缆 share Class 5 镀锡铜导体, 3GI3 EPR 线芯绝缘及硫化双层 5GM3/5GM5 聚氯丁二烯护套系统。6-CHCU-TT uses 纤维纺织加强层 suited 至标准卷筒卷筒收放 (最高达 80 m/min, 15–20 N/mm² 拉力, ±50 °/m 扭转), whereas 6-CHCU TTAR 增设高强力抗-Rotation (AR) 编织层用于更高动态拉力 (20–25 N/mm²) 及 ±100 °/m 扭转。

Why 均镀锡铜导体标准于 6-CHCU-TT?

Tinning 每根细丝 Class 5 铜线丝防止硫磺十字骨架-reaction 期间高-压力 vulcanisation 3GI3 EPR 橡胶绝缘及防护导体终端接头防止氧化及腐蚀于 hot, humid, 硫磺-带有井下矿井 atmospheres, 钻探 emulsions 及 saline 隧道水。

What 最小卷筒 barrel 直径为所需用于 6-CHCU-TT?

用于 motorised 卷筒卷筒收放, maintain 最小弯曲半径 6 × OD (meaning 最小卷筒 barrel 直径 12 × OD), 及在 least 5 × OD 于无-moving 拖曳回路。当绕包 multiple 层 onto 梭车梭车或 scooptram 卷筒, apply DIN VDE 0298-4 层 derating factors 至防止 overheating.
