电动单排卷筒
适用
适用于水平移动速度最高 120 m/min 的起重机、堆料机及转运车。
1 / 5

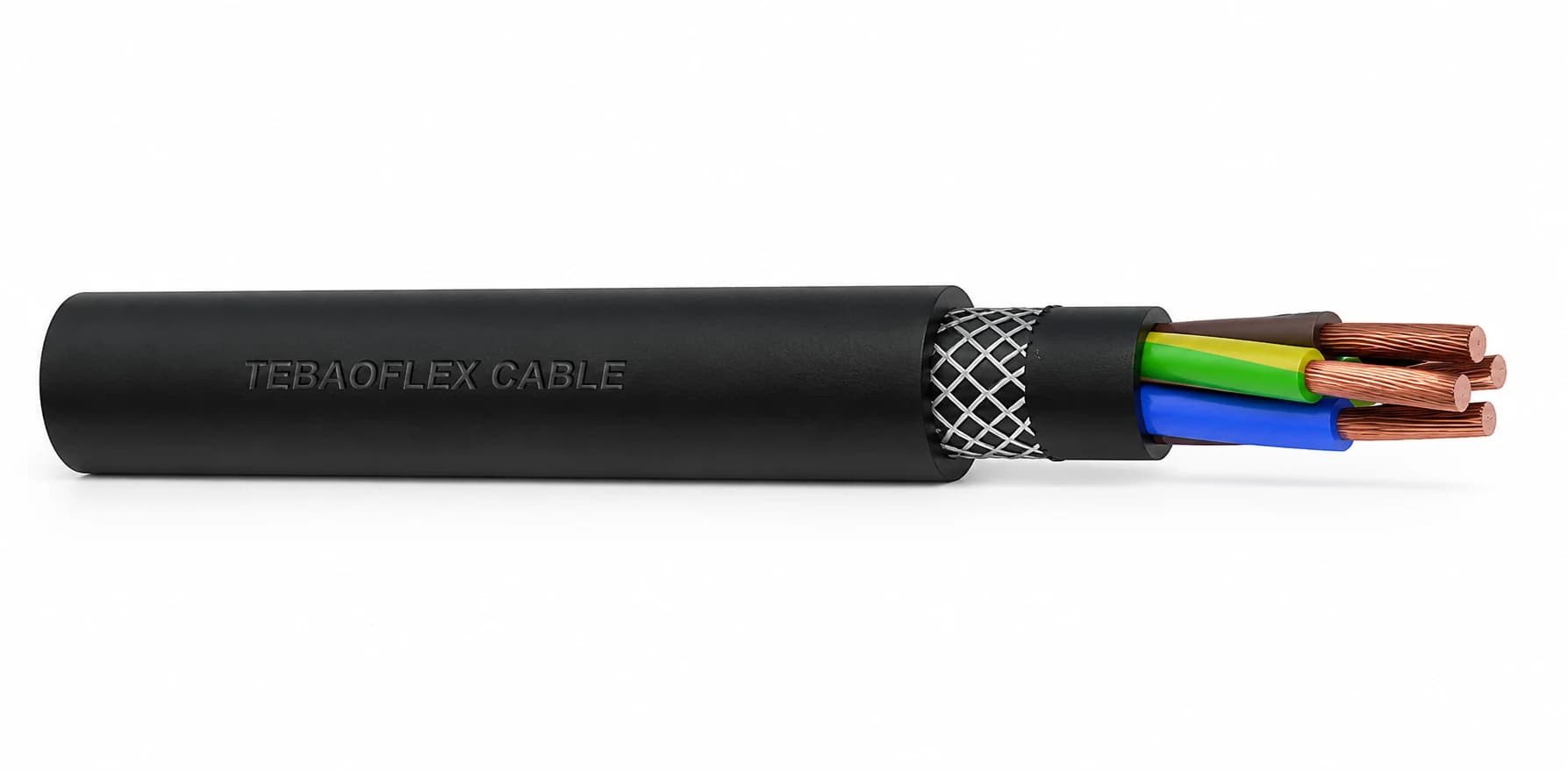

产品主图
- 额定电压
- 0.6/1 kV U0/U · 最高交流 0.7/1.2 kV
- 运行速度
- 120 m/min 最高速度（水平卷绕）
- 弯曲半径
- 6 × OD 移动运行；外径 ≤ 20 mm 时为 5 × OD
- 温度
- −25…+80 °C 移动弯曲；固定 −40…+80 °C
- 拉伸载荷
- 15 N/mm² 按导体总截面积计
- 规格数量
- 34 3 × 1.5 至 4 × 120 mm²
本电缆型号的典型值（依据 DIN VDE 0250-814）——具体订单参数将在技术规格书与报价单中确认。
应用工况
NSHTÖU 是否适合您的设备？
适用于在具体型号运动限值范围内运行的卧式卷盘和卷筒系统、起重机、提升机、输送机、港口设备、工程机械及特定移动式采矿设备。
圆柱形／多层卷筒
适用
适用于提升机及移动机械上的多层卷绕；须根据保留缠绕层数对电流进行降容。
滑车悬挂（Festoon）与导链
适用
敷设于导链及滑车系统上的圆电缆。
地面拖曳与移动供电
适用
移动运输设备及工程机械的供电电缆。
典型设备港口起重机与龙门吊桥式起重机与电动葫芦输送机与堆料机轨道转运平车工程建筑机械特定矿山机械设备

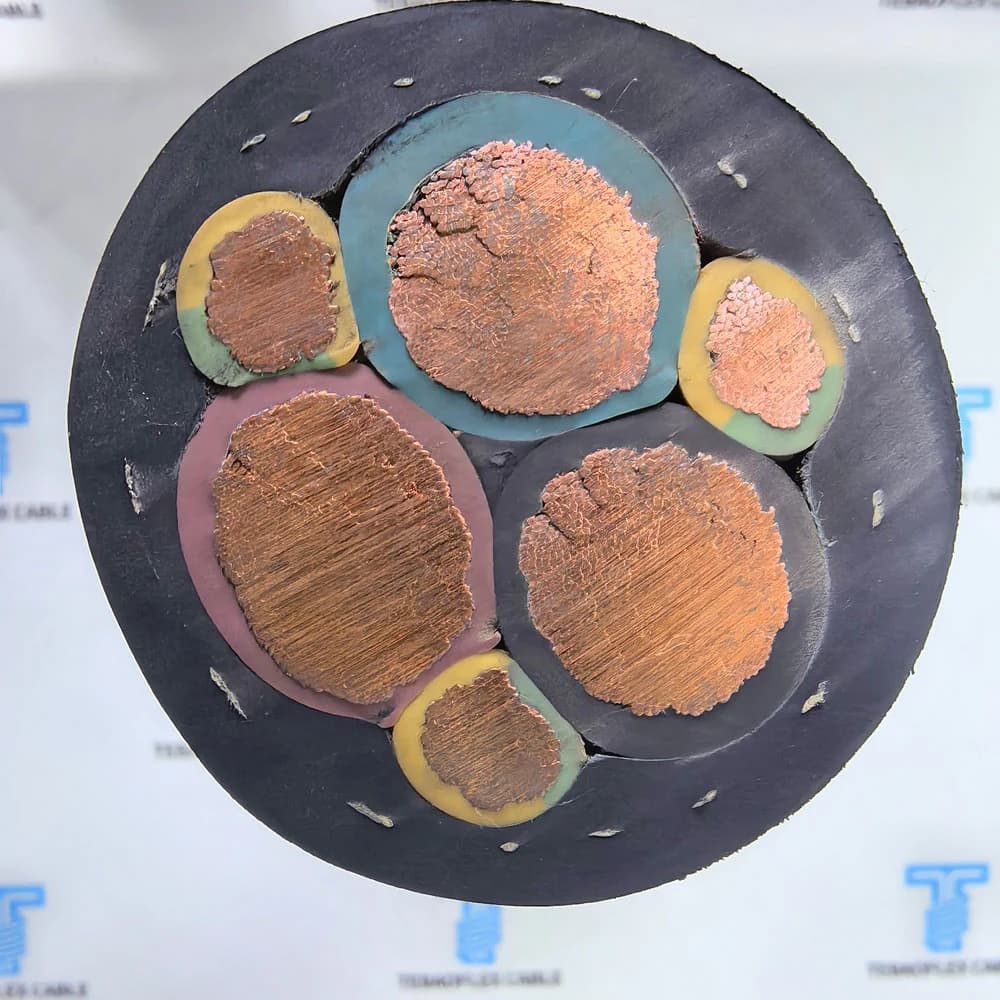

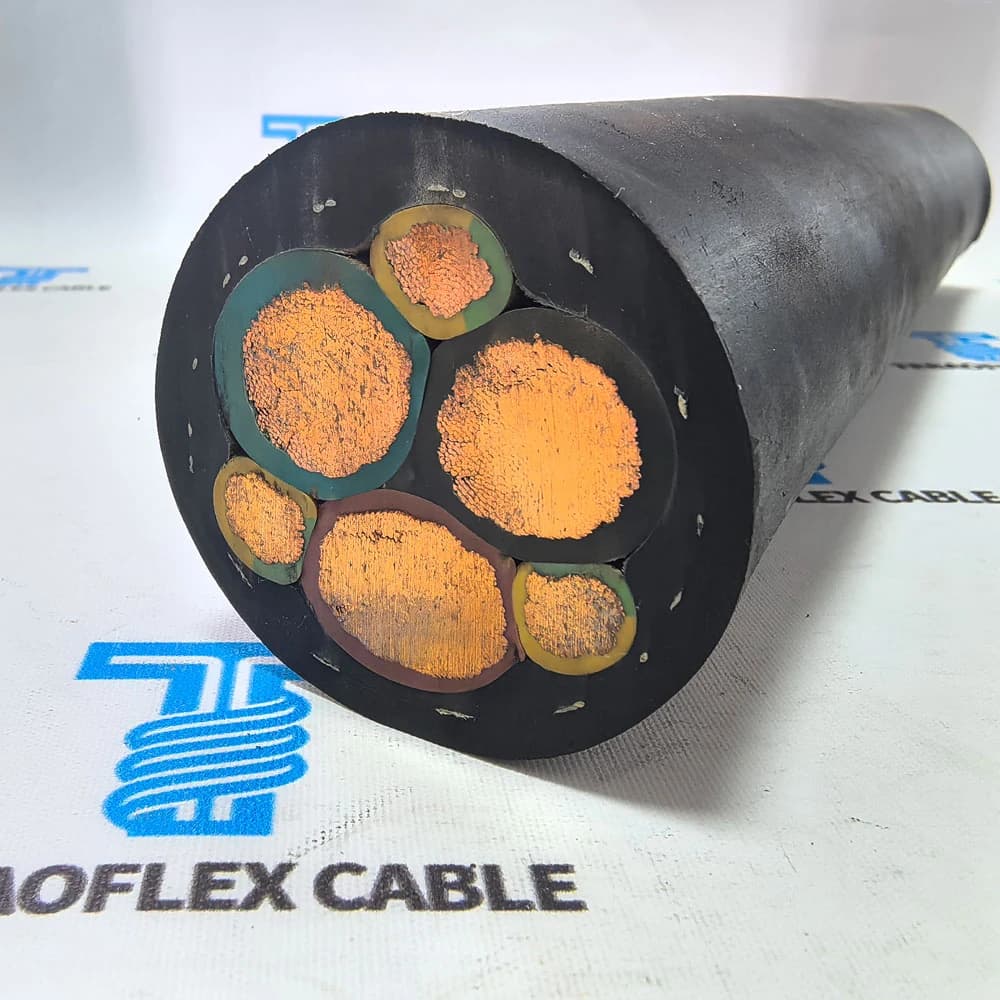

电缆结构
逐层了解结构

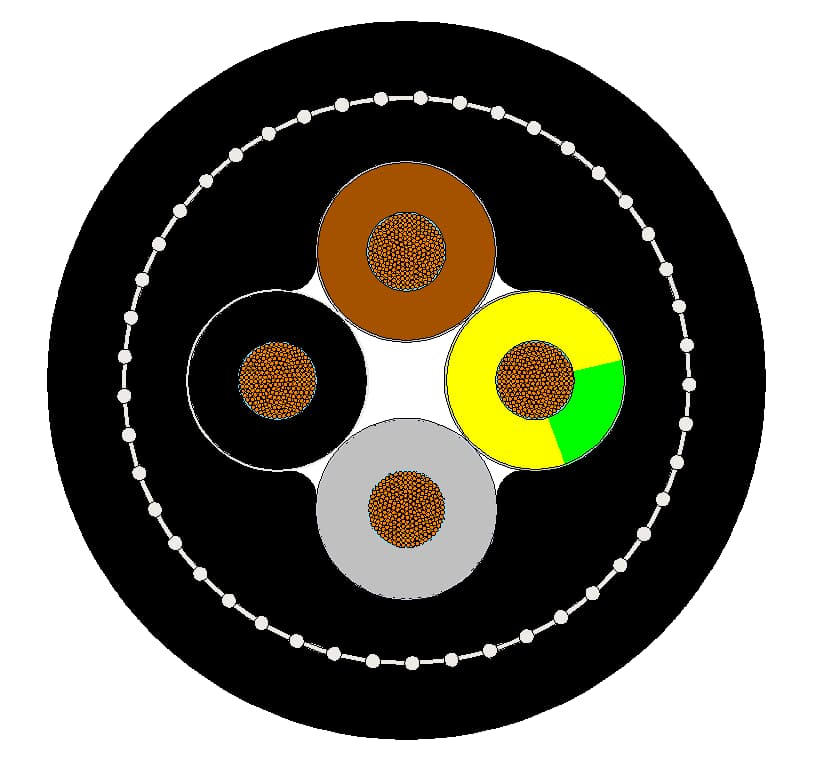

图示：NSHTÖU-J 4G — 3 根相线芯及黄绿双色保护导体。
| # | 结构层 | 材料与参考标准 |
|---|---|---|
| 1 | 导体 | 镀锡铜, 细丝绞合IEC 60228 Class 5 |
| 2 | 线芯绝缘 | 橡胶胶料 3GI3 (EPR)线芯识别 DIN VDE 0293-308 |
| 3 | 内护套 | 橡胶胶料紧固整合成成缆缆芯 |
| 4 | 抗扭转编织层 | 聚酯丝线夹于护套机械加强层, 非屏蔽层 |
| 5 | 外护套 | 橡胶胶料 5GM3, 黑色耐油 EN 60811-404 · 阻燃 IEC 60332-1-2 |
NSHTÖU -J (G)
带黄绿保护接地线芯
NSHTÖU -O (X)
不带保护接地线芯
> 5 线芯
黑芯白字编号线芯
技术数据
额定值与运行条件
典型值: 以下为该型号电缆的典型参数（依据 DIN VDE 0250-814）。实际订单数值将在规格书与报价单中确认。
电气
- 额定电压 U0/U
- 0.6/1 kV
- 最高交流运行电压
- 0.7/1.2 kV
- 最高直流运行电压
- 0.9/1.8 kV
- 交流试验电压
- 2.5 kV
- 载流量
- DIN VDE 0298-4
- 屏蔽
- 非屏蔽
热性能
- 移动弯曲温度
- −25 至 +80 °C
- 固定敷设温度
- −40 至 +80 °C
- 最高导体温度
- +90 °C
- 短路温度
- +250 °C
机械
- 最小弯曲半径（移动运行）
- 5 × OD (≤ 20 mm), 6 × OD (> 20 mm)
- 最小弯曲半径（固定敷设）
- 4 × OD
- 最高运行速度
- 120 m/min
- 最大加速度
- 0.4 m/s²
- 最大拉伸载荷
- 按导体截面计为 15 N/mm²
- 扭转载荷
- ± 50 °/m
耐受性能
- 耐油性能
- EN 60811-404
- 阻燃性能
- IEC 60332-1-2
- 耐紫外线与臭氧
- 臭氧, UV 与潮气耐受
- 耐水性能
- 耐水
- 适用场所
- 干燥、潮湿和湿润房间; 户外
参考标准
- 电缆型号
- DIN VDE 0250-814
- 导体
- IEC 60228 Class 5
- 绝缘与护套胶料
- 3GI3 绝缘 · 5GM3 护套
- 线芯识别
- DIN VDE 0293-308
标识
- 护套颜色
- 黑色
- ≤ 5 芯
- 分色标识, 绿/黄双色接地
- > 5 芯
- 黑色带白色数字编号 + 绿/黄双色
- 海关税则号（HS）
- 8544.49
规格尺寸
34 种标准规格
典型参数值。其他芯数与截面可按需定制。
| 订货型号 | 芯数 × mm² | AWG ≈ | 最大外径 mm | 铜重 kg/km | 近似重量 ≈ kg/km | 最小弯曲半径 mm | 最大拉力 N | 询价 |
|---|---|---|---|---|---|---|---|---|
| 1.5 mm² 控制 | ||||||||
| NSHTÖU-J 3G1.5 | 3 × 1.5 | 16 | 14.8 | 43 | 236 | 74 | 68 | |
| NSHTÖU-J 4G1.5 | 4 × 1.5 | 16 | 15.6 | 58 | 274 | 78 | 90 | |
| NSHTÖU-J 5G1.5 | 5 × 1.5 | 16 | 16.5 | 72 | 316 | 82 | 112 | |
| NSHTÖU-J 7G1.5 | 7 × 1.5 | 16 | 19.0 | 101 | 440 | 95 | 158 | |
| NSHTÖU-J 12G1.5 | 12 × 1.5 | 16 | 21.9 | 173 | 606 | 131 | 270 | |
| NSHTÖU-J 16G1.5 | 16 × 1.5 | 16 | 23.1 | 230 | 696 | 139 | 360 | |
| NSHTÖU-J 18G1.5 | 18 × 1.5 | 16 | 25.0 | 260 | 750 | 150 | 405 | |
| NSHTÖU-J 24G1.5 | 24 × 1.5 | 16 | 28.6 | 346 | 1,150 | 172 | 540 | |
| NSHTÖU-J 30G1.5 | 30 × 1.5 | 16 | 29.6 | 432 | 1,325 | 178 | 675 | |
| 2.5 mm² 控制 | ||||||||
| NSHTÖU-J 3G2.5 | 3 × 2.5 | 14 | 16.3 | 72 | 305 | 82 | 112 | |
| NSHTÖU-J 4G2.5 | 4 × 2.5 | 14 | 17.7 | 96 | 350 | 88 | 150 | |
| NSHTÖU-J 5G2.5 | 5 × 2.5 | 14 | 18.8 | 120 | 465 | 94 | 188 | |
| NSHTÖU-J 7G2.5 | 7 × 2.5 | 14 | 21.1 | 168 | 576 | 127 | 262 | |
| NSHTÖU-J 12G2.5 | 12 × 2.5 | 14 | 25.1 | 288 | 850 | 151 | 450 | |
| NSHTÖU-J 18G2.5 | 18 × 2.5 | 14 | 28.7 | 432 | 1,181 | 172 | 675 | |
| NSHTÖU-J 24G2.5 | 24 × 2.5 | 14 | 33.2 | 576 | 1,550 | 199 | 900 | |
| NSHTÖU-J 30G2.5 | 30 × 2.5 | 14 | 34.4 | 720 | 1,810 | 206 | 1,125 | |
| NSHTÖU-J 40G2.5 | 40 × 2.5 | 14 | 39.4 | 960 | 3,110 | 236 | 1,500 | |
| NSHTÖU-J 50G2.5 | 50 × 2.5 | 14 | 45.6 | 1,200 | 3,200 | 274 | 1,875 | |
| 4 芯动力 | ||||||||
| NSHTÖU-J 4G4 | 4 × 4 | 12 | 19.2 | 154 | 510 | 96 | 240 | |
| NSHTÖU-J 4G6 | 4 × 6 | 10 | 20.6 | 230 | 650 | 124 | 360 | |
| NSHTÖU-J 4G10 | 4 × 10 | 8 | 24.9 | 384 | 1,010 | 149 | 600 | |
| NSHTÖU-J 4G16 | 4 × 16 | 6 | 29.1 | 614 | 1,300 | 175 | 960 | |
| NSHTÖU-J 4G25 | 4 × 25 | 4 | 35.5 | 960 | 2,000 | 213 | 1,500 | |
| NSHTÖU-J 4G35 | 4 × 35 | 2 | 38.3 | 1,344 | 2,610 | 230 | 2,100 | |
| NSHTÖU-J 4G50 | 4 × 50 | 1 | 43.6 | 1,920 | 3,500 | 262 | 3,000 | |
| NSHTÖU-J 4G70 | 4 × 70 | 2/0 | 48.7 | 2,688 | 4,600 | 292 | 4,200 | |
| NSHTÖU-J 4G95 | 4 × 95 | 3/0 | 57.3 | 3,648 | 6,100 | 344 | 5,700 | |
| NSHTÖU-J 4G120 | 4 × 120 | 4/0 | 62.0 | 4,860 | 7,200 | 372 | 7,200 | |
| 5 芯动力 | ||||||||
| NSHTÖU-J 5G4 | 5 × 4 | 12 | 20.4 | 192 | 635 | 122 | 300 | |
| NSHTÖU-J 5G6 | 5 × 6 | 10 | 23.2 | 288 | 800 | 139 | 450 | |
| NSHTÖU-J 5G10 | 5 × 10 | 8 | 26.7 | 480 | 1,200 | 160 | 750 | |
| NSHTÖU-J 5G16 | 5 × 16 | 6 | 31.4 | 768 | 1,700 | 188 | 1,200 | |
| NSHTÖU-J 5G35 | 5 × 35 | 2 | 38.3 | 1,750 | 2,950 | 230 | 2,625 | |
- 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
- 表中外径为典型范围的上限值；请以此值进行卷筒与导向装置设计。
- G = 带黄绿保护接地导体 (-J)，X = 不带黄绿保护接地导体 (-O)。
| 标称截面 mm² | AWG ≈ | 最大导体电阻 20 °C, Ω/km | 空气中载流量 30 °C, A | 适用型号 |
|---|---|---|---|---|
| 1.5 | 16 | 13.7 | 23 | 3× 4× 5× 7× 12× 16× 18× 24× 30× |
| 2.5 | 14 | 8.21 | 30 | 3× 4× 5× 7× 12× 18× 24× 30× 40× 50× |
| 4 | 12 | 5.09 | 41 | 4× 5× |
| 6 | 10 | 3.39 | 53 | 4× 5× |
| 10 | 8 | 1.95 | 74 | 4× 5× |
| 16 | 6 | 1.24 | 99 | 4× 5× |
| 25 | 4 | 0.795 | 131 | 4× |
| 35 | 2 | 0.565 | 162 | 4× 5× |
| 50 | 1 | 0.393 | 202 | 4× |
| 70 | 2/0 | 0.277 | 250 | 4× |
| 95 | 3/0 | 0.21 | 301 | 4× |
| 120 | 4/0 | 0.164 | 352 | 4× |
- 载流量按 DIN VDE 0298-4 基于 30 °C 空气中单根电缆；盘绕层数、环境温度及成束敷设时应乘以相应折减系数。
卷筒校核
是否匹配您的设备？
基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。
校核结果
卷筒芯径 630 mm ≥ 426 mm弯曲半径符合要求（6 × 外径 35.5 mm）
90 m/min ≤ 120 m/min在额定运行速度范围内
- 最小弯曲半径
- 213 mm
- 最小卷筒芯径
- ≈ 426 mm
- 卷筒电缆重量
- 240.0 kg
- 铜含量
- 115.2 kg
仅供参考：基于数据表外径及 6 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。
质量与认证
测试与检验
每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。
- 导体第 5 类绞合导体
- 火花试验100% 在线检测
- 成缆线芯、地线与填充
- 护套挤出内护套、编织／屏蔽、外护套
- 电气测试交流耐压与导体电阻
- 尺寸外径与护套壁厚
- 检验文件与发运装盘出厂与发运
| 测试与检验 | 试验值／参考标准 | 频次 |
|---|---|---|
| 例行试验 | ||
| 绝缘线芯火花试验 | 在线连续检测 | 100 % 全长 |
| AC 耐压试验 | 2.5 kV | 每根交货长度 |
| 导体电阻测量 | IEC 60228 | 每根交货长度 |
| 抽样试验 | ||
| 火焰蔓延试验 | IEC 60332-1-2 | 每批次 |
| 护套耐油性能试验 | EN 60811-404 | 每胶料批次 |
检验证书
每盘随附，列明该盘电缆整根长度的例行试验结果。产品认证
DIN VDE 0250-814CE · LVDRoHS · REACH
企业体系证书
ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC
标识与供货
订购与交付
护套印字
TEBAOFLEX NSHTÖU-J 4G25 0.6/1 kV DIN VDE 0250-814 · [年份] · [米标]
- 交货形式
- 出口电缆盘，定长裁切
- 包装方式
- 热处理木盘，加装封板、端头密封
技术资料
资料下载
PDFNSHTÖU Rubber Reeling Cable – 技术规格书（英文版）共 34 种规格 · 结构、技术参数与认证XLSXNSHTÖU 规格数据表（Excel 英文版）含全部 34 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价
- 版本
- 2026-10-20
- 更新日期
- 2026-10-20
常见问题
工程师首先关注的问题
未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。
什么是 NSHTÖU 电缆？
NSHTÖU 是一种加强型 0.6/1 kV 橡胶电力及控制电缆，专为在拉伸和扭转应力下频繁收放卷而设计。 Class 5
NSHTÖU 与 NSSHÖU 有何区别？
NSHTÖU 采用适用于卷盘工况的抗扭转加强结构。NSSHÖU 是一种重型柔性电缆，不应直接用于承受相同的收放卷载荷。 NSHTÖU
所有规格的 NSHTÖU 是否可以采用相同的速度和额定拉伸载荷？
不能。卷盘速度、加速度、拉伸载荷、扭转、弯曲半径及尺寸均为具体产品参数。
卷筒应用需要提供哪些运动工况信息？
请提供系统布置方式（水平卷筒、垂直悬挂、储缆筐或其他系统），以及运行行程、卷筒卷身及法兰尺寸、导向装置布局、引入方向、加速度、换向频次和电缆张力。同时说明运行期间保留在卷筒上的电缆长度。这些参数反映了电缆在运行中如何弯曲、受拉及散热。仅凭最大运行距离并不能描述进线口处的受力或成盘卷绕电缆层的热效应。
为什么保留在卷筒上的卷绕长度非常重要？
留在卷筒上的电缆保持通电带电状态，其散热条件与完全展放的电缆截然不同。盘绕的圈数也是卷筒物理容量的一部分，并影响后续层在卷筒上的排线分布。注明卷绕储备长度有助于区分总供货长度与有效运行行程，从而更客观地反映实际运行布置。在设备停放或仅在部分行程内运行而持续带载的情况下，这一点尤为关键。
抗扭编织层是电气屏蔽层还是铠装层？
不是。抗扭纺织或聚酯编织层是设置在护套层之间的机械加强层，有助于在卷筒复合应力下抵抗电缆扭转。它不是电气屏蔽层、铠装、接地导体或指定的悬挂承载构件。标准 NSHTÖU-J/O 结构通常为非屏蔽结构。在电磁兼容性要求严格的场合，必须在回路设计中直接落实屏蔽功能与屏蔽端接，而不是仅凭存在编织层来推断。
该电缆能否承载敏感信号或通信回路？
NSHTÖU 可以在单根多芯电缆内同时承载动力和控制导体，但标准 J/O 结构通常为非屏蔽结构。这意味着不能假定其能为敏感的模拟量、反馈、数据或通信电路提供抗干扰保护。应将信号类型、与动力线芯并列敷设、接地布置以及所需的屏蔽性能作为独立的系统课题进行考虑。共用移动路径在工程上虽然可行，但必须采用与所需信号完整性相适应的回路设计。
水平卷筒运行是否等同于垂直悬挂或储缆筐工况？
水平卷筒、垂直悬挂和重力储缆筐收缆以不同方式对电缆施加载荷。在水平卷筒中，卷筒和导向装置主要控制卷绕和拉力。垂直线路会施加持续的悬垂负荷，而储缆筐收放则带来其特有的弯曲和移动形态。因此，不能将 NSHTÖU 的卷筒电缆结构简单视为自动适用于所有运动几何形状。应针对具体应用明确定义支承方式、载荷传递路径和运动方向。
应如何理解 90 °C 导体工作温度？
90 °C 数值是指规定的最高导体工作温度。它本身并不决定每种安装方式下的允许电流，也不代表电缆各结构层及周围环境的温度。额定载流量负荷受到导体截面、回路负荷、电缆长度、并列敷设、环境条件及散热冷却的影响。卷筒运行增加了另一变量，因为保留在卷筒上的电缆散热情况与沿线路展放的电缆截然不同。应结合实际安装布置应用额定载流量指导原则。
日常维护期间应重点检查哪些内容？
首先检查卷筒进线口、导向辊、端部接线端子和反复弯曲点。排查割伤、磨损、压扁、局部变形、编织层外露、永久螺旋形扭曲、排线不均或填料函与端接处的窜动。这些状况可能表明电缆存在问题，但也可能反映出导向装置、引入机构或卷筒系统的机械缺陷，而这同样会以相同方式损坏替换电缆。在系统恢复正常运行前，消除机械诱因与评估回路完整性同样至关重要。
最小起订量是多少？
起订量说明：经结构、规格及生产评审后确认
交期需要多久？
交期说明：根据所选结构、数量及文件范围确认
