控制 & 信号电缆DIN VDE 0285U0/U 300/500 V钢丝编织层 GSWB

SY钢丝编织控制电缆300/500 V 镀锌钢-线丝-编织 (GSWB) 铠装柔性 PVC 控制电缆

300/500 V 镀锌钢-线丝-编织 (GSWB) 铠装柔性 PVC 控制电缆

电磁屏蔽

阻燃

耐油

已获认证

芯数 × 截面

订货型号: YSLYSY-JZ 5G2.5
最小外径: 11.0 mm
最大外径: 12.0 mm
近似重量 ≈: 272 kg/km
最小弯曲半径: 72 mm

校核我的卷筒全部规格 (23)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

额定电压: 300/500 V
铠装编织层: Galv. 钢 GSWB
温度。弯曲移动: −5…+70 °C
弯曲半径: 6–12.5 × OD
外护套: 透明 PVC
规格范围: 0.75–25 mm²

本电缆型号的典型值（依据 DIN VDE 0285 / BS EN 50525-2-51）——具体订单参数将在技术规格书与报价单中确认。

应用工况

SY / YSLYSY 是否适合您的设备？

机械性能铠装 300/500 V 柔性 PVC 控制电缆 (SY / YSLYSY) 配 Class 5 铜导体, 数字编号 TI2 PVC 线芯, 灰色 PVC 内衬层, 镀锌钢丝编织层铠装 (GSWB) 及透明 PVC oversheath.

固定敷设

适用

外露设备-tool 压降引出线, metalworking 输送机, foundry auxiliaries 及工业 plant floors.

地面拖曳与移动供电

有条件适用

Handles 弯曲移动及 repositioning 下方机械应力, but 非高-张力卷筒收放。

用途 S07BQ-F 加强型

拖链系统

不适用

镀锌钢丝编织层为用于机械 armouring, 非持续拖链 cycling.

用途 JZ-500-PUR

变频器（VFD）至交流电机屏蔽馈线

不适用

钢丝编织层 has 更高高频阻抗相比铜; 用途 CY / YSLCY 用于 EMC 屏蔽。

用途 CY / YSLCY 屏蔽

典型设备Metalworking lathes, mills & pressesAutomotive body-于-白色 & stamping输送机, warehouses & plant floorsBottling, canning & brewery 线路重型 plant & hydraulic 动力 packs

电缆结构

逐层了解结构

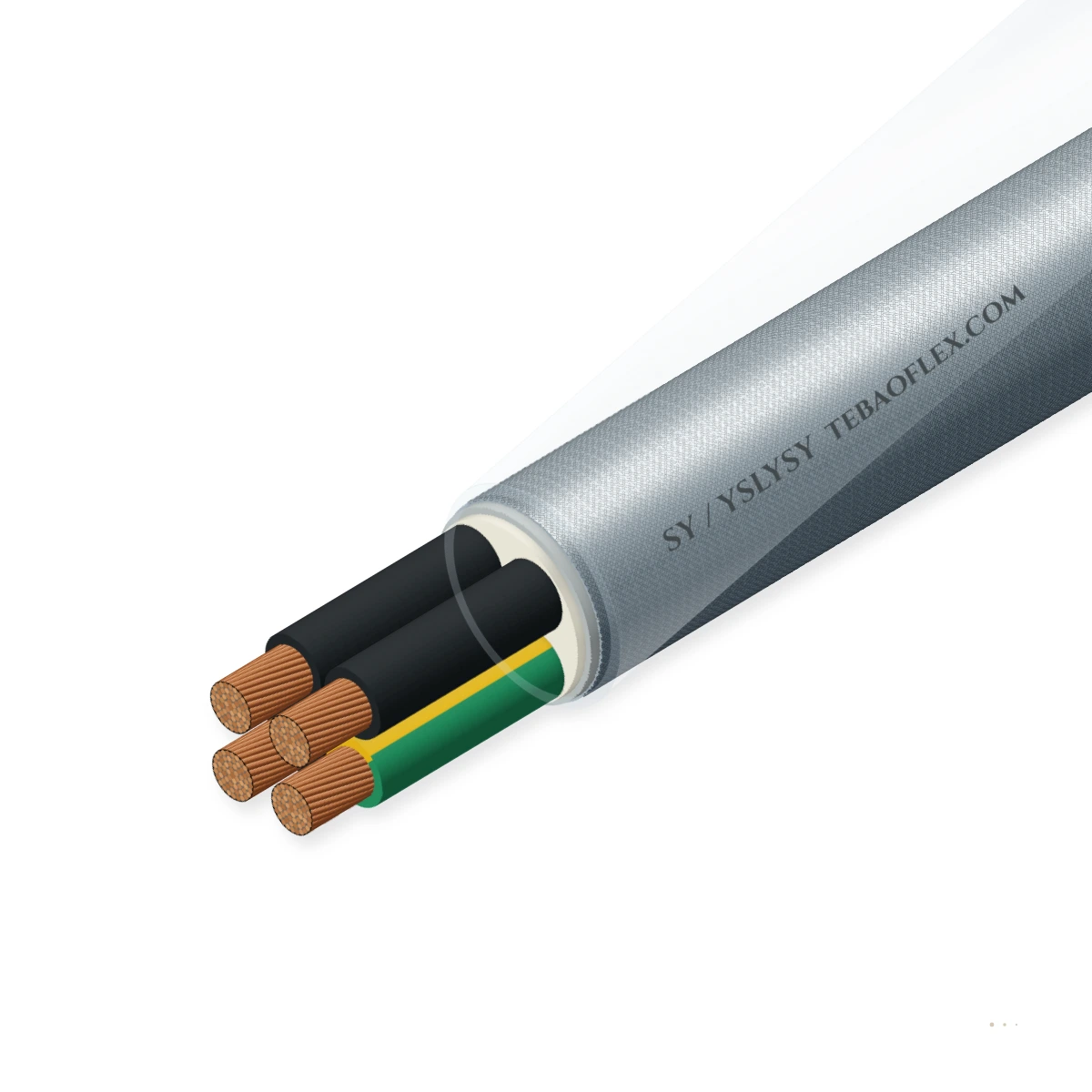

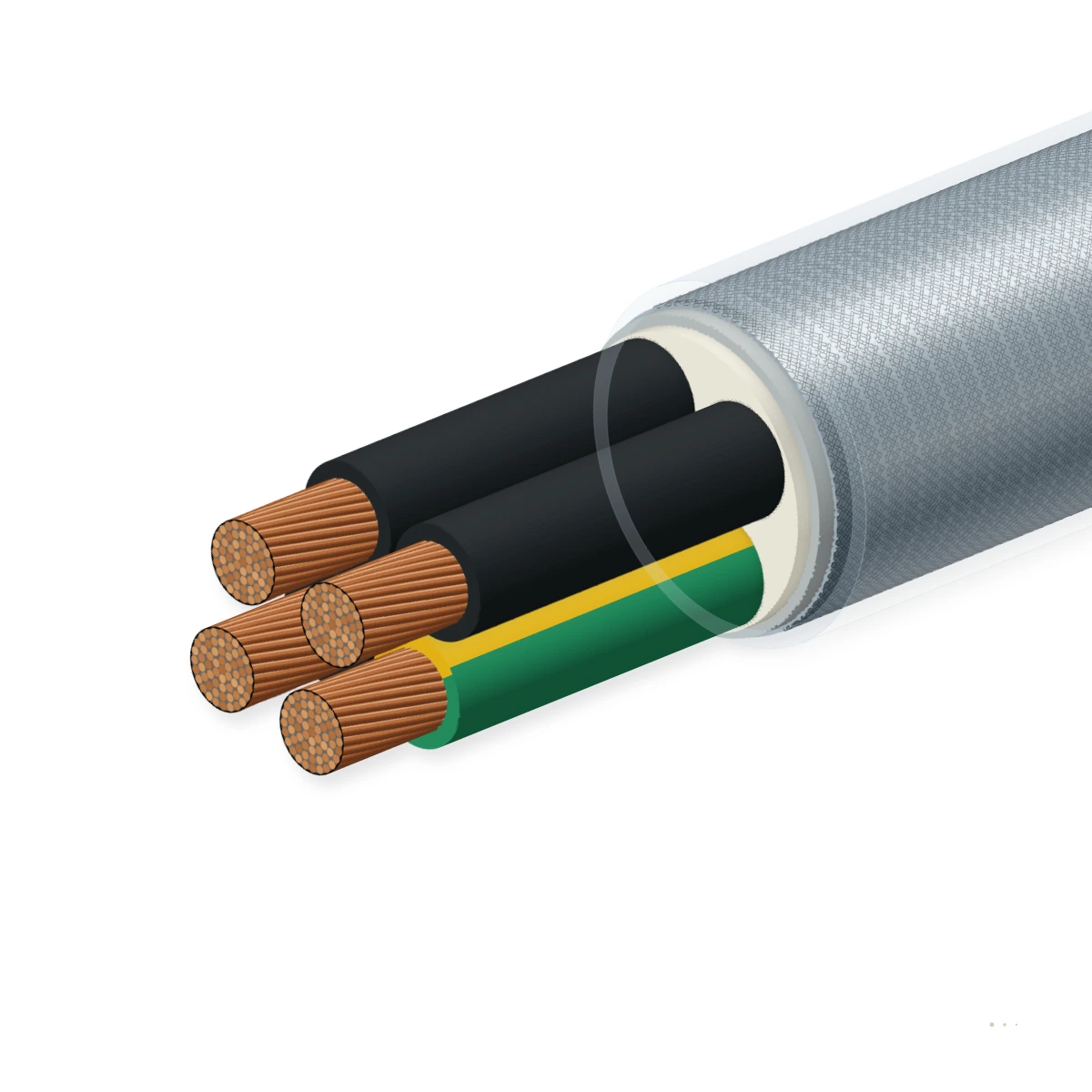

图示: SY / YSLYSY-JZ 5G2.5 — Class 5 裸铜导体, 白色-数字编号黑色 PVC 线芯 + 黄绿双色地线, 灰色 PVC 内衬层, 镀锌钢丝编织层 (GSWB) 及透明 TM2 PVC oversheath.

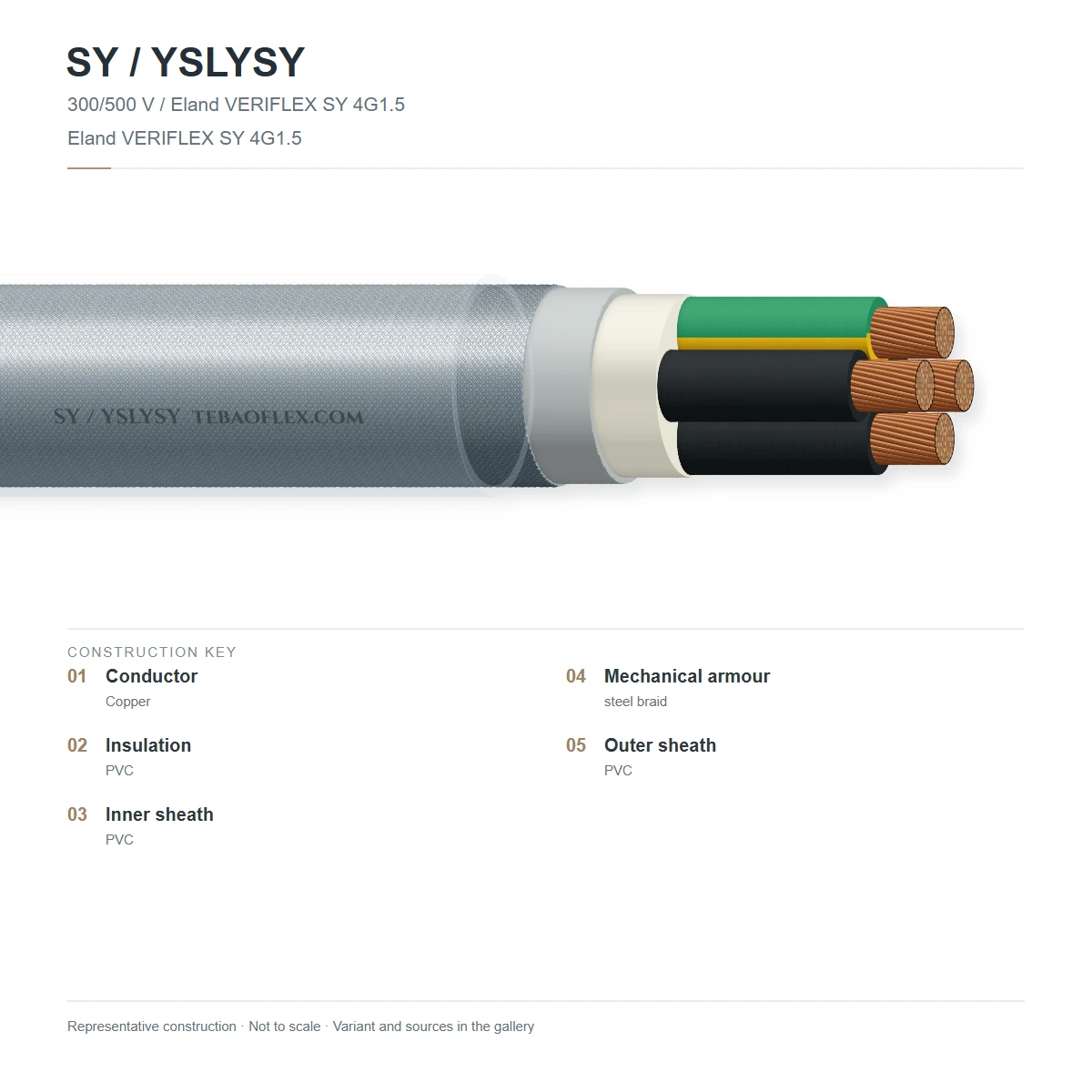

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	柔性铜导体	细丝绞合裸铜线丝至 IEC 60228 / DIN VDE 0295 Class 5IEC 60228 Class 5
2	PVC 线芯绝缘	特种 polyvinyl chloride 胶料 Type TI2 配白色数字EN 50363-3 TI2 · EN 50334
3	PVC 内衬层	挤包灰色 polyvinyl chloride 内护套隔离线芯自钢丝编织层DIN VDE 0207-5 YM2
4	镀锌钢丝编织层	交织镀锌钢丝编织层 (GSWB) 提供机械压扁, 切割及防鼠咬保护机械铠装层编织层
5	透明 PVC oversheath	阻燃及耐油透明 polyvinyl chloride 胶料 Type TM2EN 50363-4-1 TM2 · IEC 60332-1-2

YSLYSY-JZ / SY-JZ (3G–34G)

黑色白色-数字编号 PVC 线芯 + 1 黄绿双色地线 + 灰色内护套 + GSWB + 透明 PVC 护套

YSLYSY-OZ / SY-OZ (2×–5×)

黑色白色-数字编号 PVC 线芯无接地 + 灰色内护套 + GSWB + 透明 PVC 护套

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 DIN VDE 0285 / BS EN 50525-2-51）。实际订单数值将在规格书与报价单中确认。

电气

额定电压 U0/U: 300/500 V AC
交流试验电压: 4000 V AC (50 Hz, 5 min)
绝缘电阻测量: ≥ 20 MΩ·km 在 +20 °C
导体绞合结构: IEC 60228 / DIN VDE 0295 Class 5 裸铜
保护接地 note: Always 用途内部 GN/YE 铜线芯作为初级保护接地

热性能

移动弯曲温度: −5 °C 至 +70 °C
固定敷设温度: −40 °C 至 +80 °C
最高导体温度: +70 °C (+80 °C 固定敷设) 持续运行
短路温度: +160 °C 最大。(最高达 5 s)

机械

最小弯曲半径（固定敷设）: 6 × 总直径
最小弯曲半径（移动弯曲）: 12.5 × 总直径
机械保护: 镀锌钢丝编织层 (GSWB) resists swarf, 挤压 & 张力
电缆格兰头 termination: Terminate 配 brass CW/SY 机械铠装层 clamping 电缆格兰头

耐受性能

阻燃性能: IEC 60332-1-2 / EN 60332-1-2 自-extinguishing · CPR Eca
油 & coolant 耐受性: 透明 PVC oversheath 防护钢编织层自油 & 腐蚀
目视目视检查: Clear 外护套允许 instant 目视监测钢编织层完整性

参考标准

结构 basis: DIN VDE 0285-525-2-51 / BS EN 50525-2-51 / VDE 0245
导体标准: IEC 60228 / EN 60228 Class 5
线芯识别: DIN VDE 0293-308 / EN 50334
RoHS & REACH: 2011/65/EU (RoHS 2) & EC 1907/2006 compliant

标识

内 / 外护套颜色: 灰色内衬层 + 透明 clear PVC 外护套
线芯识别: 黑芯白字编号线芯 + GN/YE (JZ) 或无 GN/YE (OZ)
护套喷印标识: TEBAOFLEX SY / YSLYSY-JZ [规格] 300/500V GSWB 控制电缆 CE
海关税则号（HS）: 8544.49 (绝缘导体 ≤ 1000 V)

规格尺寸

23 标准 SY / YSLYSY 种配置

Typical DIN VDE 0285 / BS EN 50525-2-51 外直径限制, 铜 content 及电缆重量。

尺寸与重量
订货型号	芯数 × mm²	AWG ≈	最小外径 mm	最大外径 mm	铜重 kg/km	近似重量 ≈ kg/km	最小弯曲半径 mm
0.75 mm² 钢丝编织控制种配置 (3 至 12 线芯)
YSLYSY-JZ 3G0.75	3G0.75	18	6.8	7.4	22	86	44
YSLYSY-JZ 4G0.75	4G0.75	18	7.3	7.9	29	102	47
YSLYSY-JZ 5G0.75	5G0.75	18	7.8	8.5	36	121	51
YSLYSY-JZ 7G0.75	7G0.75	18	8.5	9.2	50	148	55
YSLYSY-JZ 12G0.75	12G0.75	18	10.7	11.6	86	232	70
1.0 mm² 钢丝编织控制种配置 (3 至 12 线芯)
YSLYSY-JZ 3G1.0	3G1.0	17	7.1	7.7	29	98	46
YSLYSY-JZ 4G1.0	4G1.0	17	7.5	8.2	38	118	49
YSLYSY-JZ 5G1.0	5G1.0	17	8.2	8.9	48	140	53
YSLYSY-JZ 7G1.0	7G1.0	17	9.0	9.8	67	178	59
YSLYSY-JZ 12G1.0	12G1.0	17	11.2	12.2	115	275	73
1.5 mm² 钢丝编织控制种配置 (3 至 18 线芯)
YSLYSY-JZ 3G1.5	3G1.5	16	7.8	8.5	43	125	51
YSLYSY-JZ 4G1.5	4G1.5	16	8.4	9.1	58	152	55
YSLYSY-JZ 5G1.5	5G1.5	16	9.2	10.0	72	184	60
YSLYSY-JZ 7G1.5	7G1.5	16	10.0	10.9	101	235	65
YSLYSY-JZ 12G1.5	12G1.5	16	12.8	13.9	173	372	83
YSLYSY-JZ 18G1.5	18G1.5	16	14.9	16.2	259	520	97
2.5–16 mm² 钢丝编织控制 & 设备馈线
YSLYSY-JZ 3G2.5	3G2.5	14	9.2	10.0	72	182	60
YSLYSY-JZ 4G2.5	4G2.5	14	10.0	10.9	96	224	65
YSLYSY-JZ 5G2.5	5G2.5	14	11.0	12.0	120	272	72
YSLYSY-JZ 4G4	4G4	12	11.8	12.8	154	335	77
YSLYSY-JZ 4G6	4G6	10	13.4	14.6	230	465	88
YSLYSY-JZ 4G10	4G10	8	16.7	18.2	384	735	109
YSLYSY-JZ 4G16	4G16	6	19.9	21.6	614	1,080	130

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
Dimensions 及 weights 均 typical values 符合 DIN VDE 0285 / BS EN 50525-2-51 . 最小固定敷设弯曲半径图示为 6 × OD .

电气参数与载流量
标称截面 mm²	AWG ≈	最大直流电阻 20 °C, Ω/km	单根线对/线芯 30 °C,	多-成缆线芯束 30 °C,
0.75	18	26	12.0	10.0
1	17	19.5	15.0	13.0
1.5	16	13.3	23.0	18.0
2.5	14	7.98	30.0	25.0
4	12	4.95	41.0	34.0
6	10	3.3	53.0	44.0
10	8	1.91	74.0	61.0
16	6	1.21	99.0	82.0

载流量在 30 °C ambient 于无 air 符合 DIN VDE 0298-4 / DIN VDE 0891-1 . Apply grouping derating factors 用于多芯控制及信号束绞单元。
