设备内部连接 & 设备细丝EN 50264-3-10.6/1 kV & 1.8/3 kVEN 45545-2 HL3 · EI 109

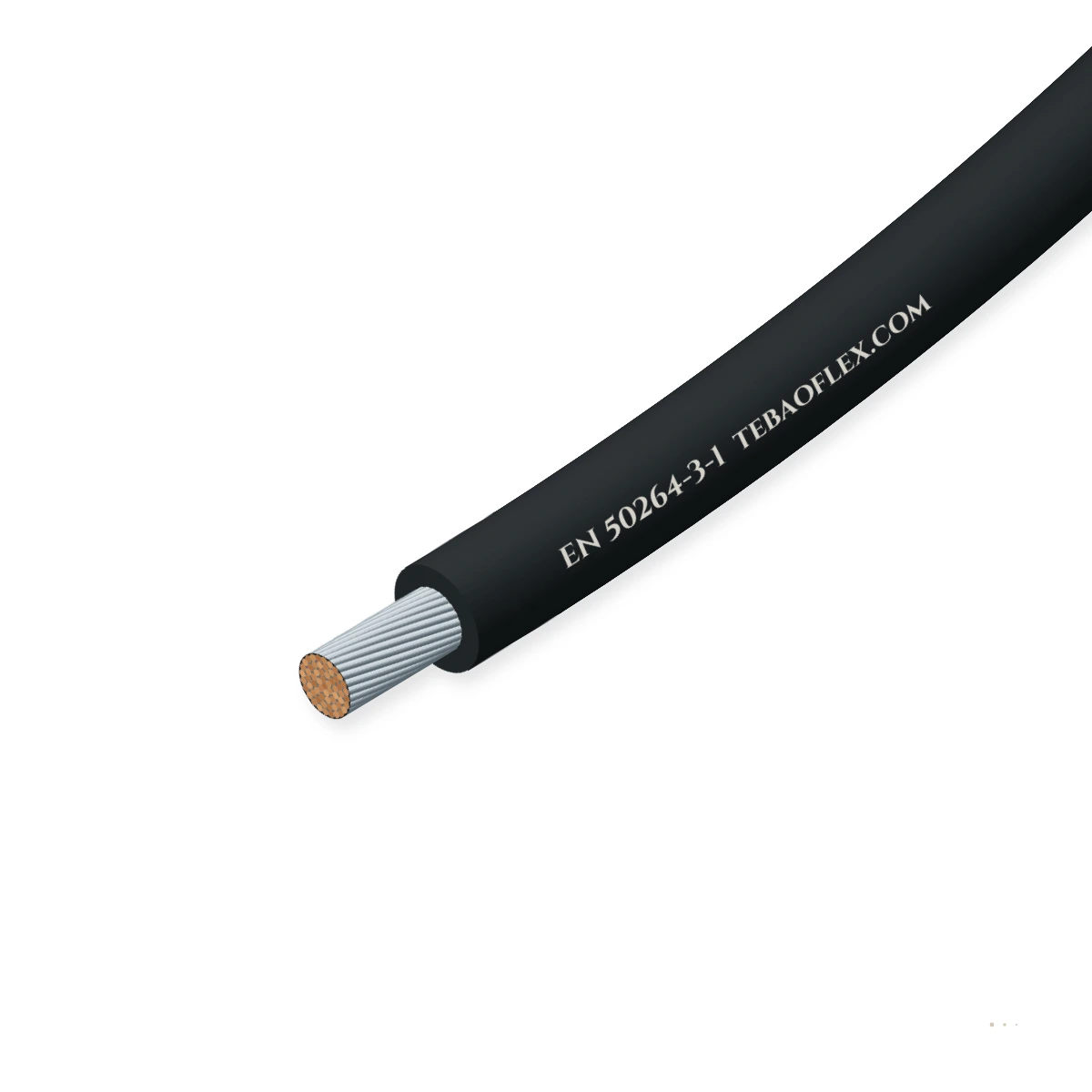

EN 50264-3-1 薄型壁厚单芯 Rolling Stock 电缆EN 50264-3-1 0.6/1 kV & 1.8/3 kV 薄型壁厚 e-束单芯 railway 电缆

EN 50264-3-1 0.6/1 kV & 1.8/3 kV 薄型壁厚 e-束单芯 railway 电缆

阻燃

耐油

户外与潮湿环境

已获认证

芯数 × 截面

订货型号: EN 50264-3-1 600V 1×2.5 M
最小外径: 3.0 mm
最大外径: 3.3 mm
近似重量 ≈: 31 kg/km
最小弯曲半径: 10 mm

校核我的卷筒全部规格 (22)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

额定电压: 0.6/1 & 1.8/3 kV
耐火 hazard: HL1 / HL2 / HL3
导体温度: −40…+90 °C
绝缘: EI 109 e-束
弯曲半径: 3–4 × OD
规格范围: 0.5–240 mm²

本电缆型号的典型值（依据 EN 50264-3-1 / EN 45545-2 HL1–HL3）——具体订单参数将在技术规格书与报价单中确认。

应用工况

EN 50264-3-1 是否适合您的设备？

Space- 及重量-saving 薄型壁厚单芯 railway rolling-stock 动力及控制线丝 certified 至 EN 50264-3-1 (`0.6/1 kV` 及 `1.8/3 kV`, 代码 `M`) 配 Class 5 镀锡铜导体 (0.5–240 mm²) 及 e-束交联 EI 109 LSZH 绝缘。

固定敷设

适用

牵引 converter cubicles, driver desk harnesses, 辅助 battery 馈线及梭车-body conduits.

变频器（VFD）至交流电机屏蔽馈线

有条件适用

1.8/3 kV 类为 widely used 内部屏蔽牵引变频器 cubicles; 用途屏蔽电缆用于外部敷设线路。

用途 EN 50264-3-2 MMS

地面拖曳与移动供电

不适用

单芯受保护 rolling-stock 线丝; 用于多芯外部 bogie 电缆, select EN 50264-2-2 .

用途 EN 50264-2-2

拖链系统

不适用

用于 300 V 超-薄壁 cabinet 及 rack 布线 (0.5–2.5 mm²), select EN 50306-2 .

用途 EN 50306-2

典型设备牵引 converters & HV 开关柜 cubicles高速 train & EMU 梭车-body 布线Metro & commuter 轨道交通控制 panelsLocomotive battery & 辅助 DC busesRailway subsystem OEM 预-wired racks

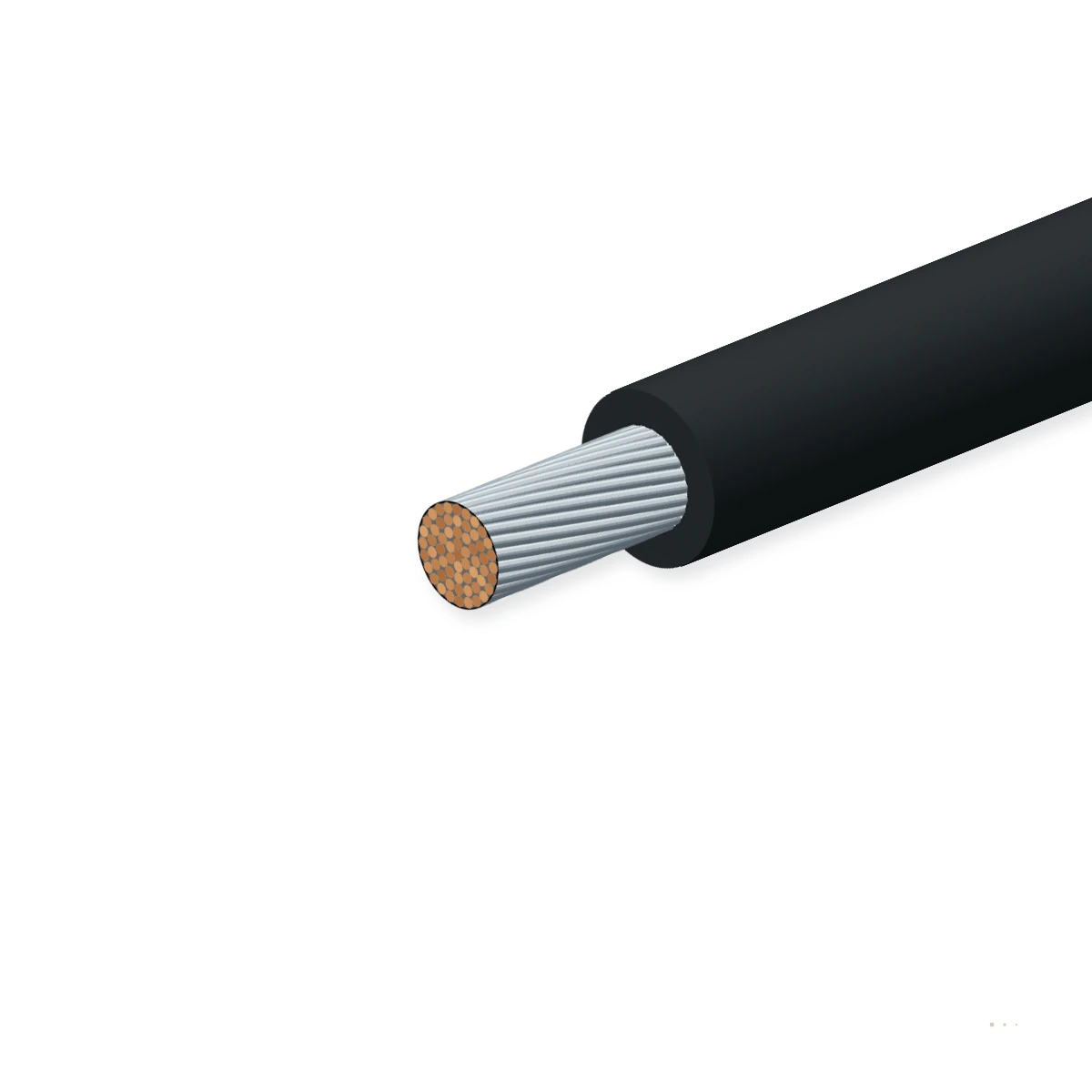

电缆结构

逐层了解结构

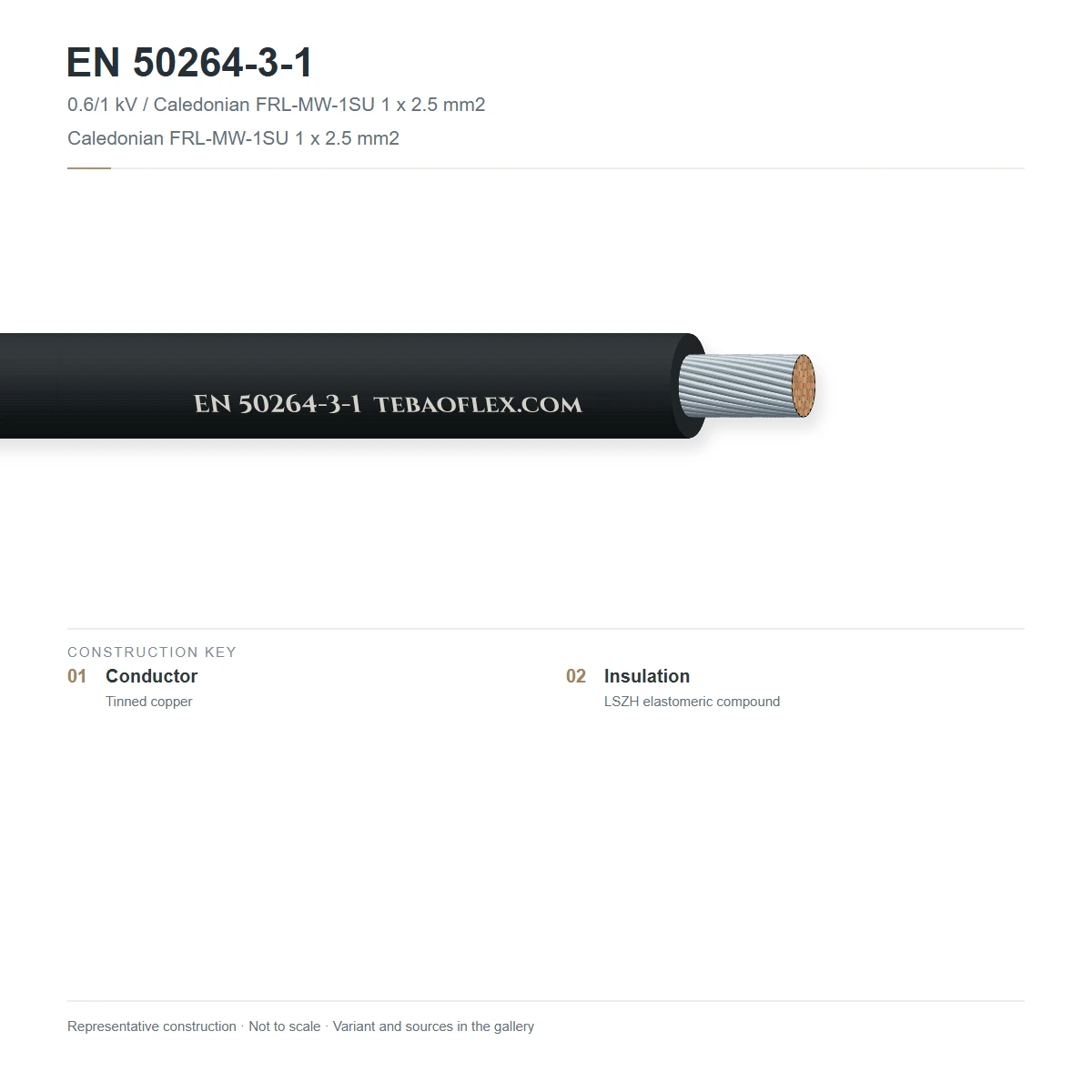

图示: EN 50264-3-1 600 V 1×2.5 M — Class 5 镀锡退火铜导体及 co-挤包薄型壁厚电子束交联无卤聚合物绝缘 (内绝缘介质线芯 + 外油/fuel-耐受 EI 109 表皮层).

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	Class 5 镀锡铜导体	细丝绞合镀锡退火铜至 EN 60228 Class 5 (0.5 至 240 mm²)EN 60228 Class 5 · EN 50264-3-1
2	内交联绝缘介质层	电子束交联无卤聚烯烃/copolymer 初级绝缘介质层EN 50264-1 EI 109
3	外 EI 109 / EM 104 表皮层	Co-挤包薄型壁厚电子束交联外绝缘/护套耐受至油, fuel 及 −40 °C 耐寒EN 50264-3-1 · EN 45545-2 HL3

EN 50264-3-1 600 V (0.6/1 kV, M) — 0.5 至 240 mm²

薄型壁厚单芯控制及辅助动力线丝 (最大。720/1200 V AC, 900/1800 V DC)

EN 50264-3-1 1800 V (1.8/3 kV, M / MM) — 1.5 至 240 mm²

薄型壁厚中压牵引及 DC link 馈线电缆 (最大。2.2/3.6 kV AC, 2.7/5.4 kV DC)

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 EN 50264-3-1 / EN 45545-2 HL1–HL3）。实际订单数值将在规格书与报价单中确认。

电气

额定电压 U0/U: 0.6/1 kV ('600 V' 类) & 1.8/3 kV ('1800 V' 类) AC
最大。DC operating 电压: 0.9/1.8 kV DC (用于 600 V 类) · 2.7/5.4 kV DC (用于 1800 V 类)
AC 试验电压 (50 Hz): 3.5 kV AC (600 V 类) · 6.5 kV AC (1800 V 类) 用于 5 min
火花试验电压: 6 kV AC (600 V 类) · 10 kV AC (1800 V 类)

热性能

运行温度范围: −40 °C 至 +90 °C (固定敷设) · −25 °C 至 +90 °C (弯曲移动)
耐热 overload 额定值: +120 °C (20,000 h cumulative 寿命)
短路温度: +200 °C 最大。(5 s) — e-束交联聚合物 does 非熔融

机械

最小弯曲半径（固定敷设）: 3 × OD (D ≤ 10 mm) · 4 × OD (D > 10 mm)
减薄型壁厚 (600 V): 0.6 mm 标称壁厚用于 0.5–2.5 mm² · 0.7 mm 用于 4–6 mm² · 0.9 mm 用于 10–16 mm²
切穿 & 磨损: 高模量 EI 109 e-束交联胶料 passes EN 50305 scrape & notch tests

耐受性能

Railway 耐火安全: EN 45545-2 Hazard 排线 HL1, HL2 & HL3 (Requirement Sets R15 & R16)
烟 & 无卤: EN 61034-2 低烟 · EN 60754-1/2 无卤 (pH ≥ 4.3, 导电率 ≤ 10 µS/mm)
Fluids & 臭氧: 耐受至 IRM 902 mineral 油, IRM 903 diesel fuel, battery acid 及臭氧符合 EN 50264-1

参考标准

初级标准: EN 50264-3-1 (减薄型壁厚单芯 rolling stock 电缆)
胶料标准: EN 50264-1 Type EI 109 (绝缘) & EM 104 (护套于 1800 V MM)
耐火 testing: EN 45545-2, EN 60332-1-2, EN 60332-3-24 / EN 50305
RoHS & REACH: 2011/65/EU (RoHS 2) & EC 1907/2006 compliant

标识

绝缘颜色: 黑色 (标准), 黄绿双色 ('G' 接地), 蓝色, 红色, 白色或灰色可按需定制
表面喷印标识: TEBAOFLEX EN 50264-3-1 600V [规格] M EN 45545-2 HL3
海关税则号（HS）: 8544.49 (≤ 1000 V) / 8544.60 (> 1000 V)

规格尺寸

22 标准 EN 50264-3-1 种配置

Typical EN 50264-3-1 / EN 45545-2 HL1–HL3 外直径限制, 铜 content 及电缆重量。

尺寸与重量
订货型号	线芯 × mm² / AWG	AWG ≈	最小外径 mm	最大外径 mm	铜重 kg/km	近似重量 ≈ kg/km	最小弯曲半径 mm
0.6/1 kV (600 V) 薄型壁厚控制 & Panel 细丝 (0.5–6 mm²)
EN 50264-3-1 600V 1×0.5 M	1×0.5	20	1.9	2.1	4	9	6
EN 50264-3-1 600V 1×0.75 M	1×0.75	18	2.1	2.3	7	12	7
EN 50264-3-1 600V 1×1.0 M	1×1.0	18	2.3	2.5	9	15	8
EN 50264-3-1 600V 1×1.5 M	1×1.5	16	2.6	2.8	14	20	8
EN 50264-3-1 600V 1×2.5 M	1×2.5	14	3.0	3.3	24	31	10
EN 50264-3-1 600V 1×4 M	1×4	12	3.7	4.0	38	47	12
EN 50264-3-1 600V 1×6 M	1×6	10	4.2	4.6	57	68	14
0.6/1 kV (600 V) 薄型壁厚辅助动力引出线 (10–240 mm²)
EN 50264-3-1 600V 1×10 M	1×10	8	5.4	5.9	96	114	18
EN 50264-3-1 600V 1×16 M	1×16	6	6.4	7.0	153	174	21
EN 50264-3-1 600V 1×25 M	1×25	4	8.0	8.7	240	268	26
EN 50264-3-1 600V 1×35 M	1×35	2	9.3	10.1	336	368	30
EN 50264-3-1 600V 1×50 M	1×50	1/0	10.9	11.9	480	520	36
EN 50264-3-1 600V 1×70 M	1×70	2/0	12.7	13.8	672	718	41
EN 50264-3-1 600V 1×95 M	1×95	3/0	14.4	15.6	912	955	47
EN 50264-3-1 600V 1×120 M	1×120	4/0	16.1	17.5	1,152	1,205	52
EN 50264-3-1 600V 1×150 M	1×150	300 kcmil	18.0	19.6	1,440	1,500	59
EN 50264-3-1 600V 1×185 M	1×185	350 kcmil	20.1	21.8	1,776	1,845	65
EN 50264-3-1 600V 1×240 M	1×240	500 kcmil	22.6	24.6	2,304	2,390	74
1.8/3 kV (1800 V) 薄型壁厚牵引 & DC Link 馈线
EN 50264-3-1 1800V 1×2.5 M	1×2.5	14	4.7	5.1	24	49	15
EN 50264-3-1 1800V 1×10 M	1×10	8	7.0	7.6	96	142	23
EN 50264-3-1 1800V 1×35 M	1×35	2	10.9	11.8	336	412	35
EN 50264-3-1 1800V 1×95 M	1×95	3/0	16.1	17.5	912	1,025	52

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
Dimensions 及 weights 均 typical values 符合 EN 50264-3-1 / EN 45545-2 HL1–HL3 . 最小固定敷设弯曲半径图示为 3 × OD .

电气参数与载流量
标称截面 mm²	AWG ≈	最大直流电阻 20 °C, Ω/km	单根线丝于 air 30 °C,	多-成缆线芯束 30 °C,
0.5	20	40.1	10	7
0.75	18	26.7	13	10
1	18	20	16	12
1.5	16	13.7	21	16
2.5	14	8.21	30	22
4	12	5.09	41	30
6	10	3.39	53	38
10	8	1.95	75	53
16	6	1.24	100	71
25	4	0.795	135	94
35	2	0.565	169	117
50	1/0	0.393	215	148
70	2/0	0.277	270	185
95	3/0	0.21	330	225
120	4/0	0.164	385	260
150	300 kcmil	0.132	445	300
185	350 kcmil	0.108	510	340
240	500 kcmil	0.082	605	400

载流量在 30 °C ambient 于无 air. Apply 温度及束绞单元 grouping factors 符合 applicable 设备标准。

卷筒校核

是否匹配您的设备？

基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。

电缆规格卷筒芯径（mm）

卷筒电缆长度（m）

卷筒芯径 300 mm ≥ 20 mm弯曲半径符合要求（3 × 外径 3.3 mm）

最小弯曲半径: 10 mm
最小卷筒芯径: ≈ 20 mm
卷筒电缆重量: 1.6 kg
铜含量: 1.2 kg

仅供参考：基于数据表外径及 3 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
AC 介电耐压试验	3.5 kV AC (50/60 Hz)	每根生产长度
导体直流电阻	IEC 60228 / ASTM (镀锡铜)	每根生产长度
抽样试验
火焰蔓延试验	IEC 60332-1-2 / UL VW-1 / ISO 6722-1	每生产批次
绝缘 & 护套材料 physical properties	EN 50264-3-1 / EN 45545-2 HL1–HL3	型式认可

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

EN 50264-3-1 / EN 45545-2 HL1–HL3CE · RoHS 2 (2011/65/EU) · REACH

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX EN 50264-3-1 600V [规格] M EN 45545-2 HL3

交货形式: Export wooden 卷筒, 卷筒或 coils, 切割-至-长度可按需定制
包装方式: 耐热-浸渍处理的 ISPM-15 timber 卷筒或 spools 配 sealed ends
导体 / 颜色 options: 定制线芯 counts, 色条 combinations 或切割 harnesses 可按需定制

技术资料

资料下载

PDFEN 50264-3-1 Reduced-Wall Single-Core Rolling Stock Cable – 技术规格书（英文版）共 22 种规格 · 结构、技术参数与认证 XLSXEN 50264-3-1 规格数据表（Excel 英文版）含全部 22 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20
