掘进钻车与钻机井架馈电
适用
主力工况 — 短节距成缆几何结构可吸收回转式凿岩电钻处的剧烈扭转与弯曲应力。
1 / 5

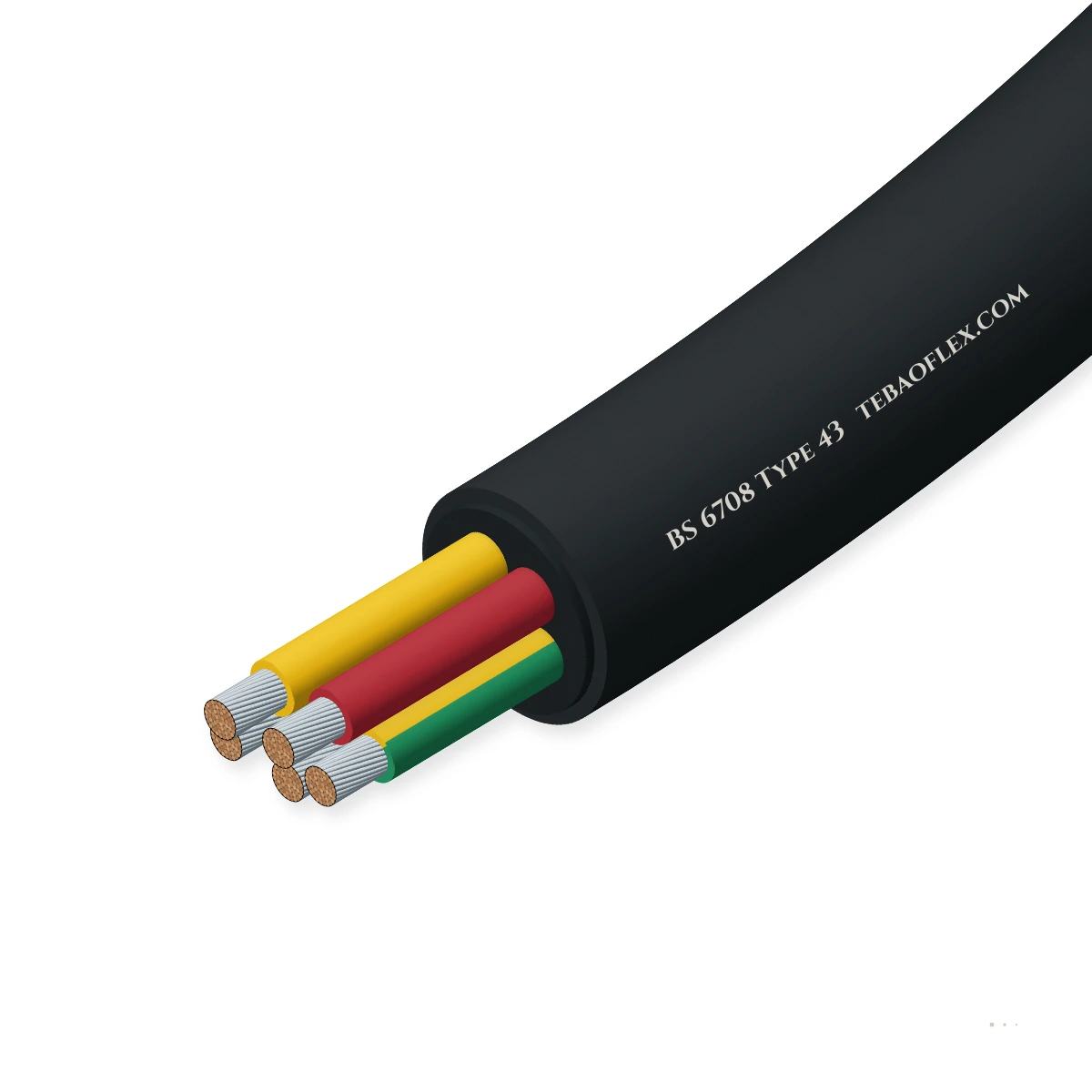

产品主图
- 额定电压
- 72/125 V 线芯 1.5 kV 交流试验电压
- 线芯布局
- 5 × 6 mm² 3 相 + 1 接地 + 1 导引芯
- 总外径
- 24.8–26.8 mm 1,020 kg/km · 25 °C 时 46 A
- 最高导体温度
- +90 °C EPR 绝缘（护套耐温 +85 °C）
- 最低运行温度
- −25 °C 重型氯丁橡胶（PCP）
- 最小弯曲半径
- 10 × OD 动态弯曲半径 268 mm
本电缆型号的典型值（依据 BS 6708）——具体订单参数将在技术规格书与报价单中确认。
应用工况
BS 6708 Type 43 Drill Cable 是否适合您的设备？
适用于矿山作业中的手持式钻机。所列 5 × 6 mm² 结构包含三根相线芯、一根先导/控制线芯和一根接地线芯。导电弹性体垫层是规定的非金属屏蔽结构的一部分。
地面拖曳与移动供电
适用
可在电钻综合保护装置与工作面迎头之间潮湿粗糙的巷道底板上拖曳使用。
浸水与潮湿场所
适用
重型氯丁橡胶护套耐冲洗水、岩粉及液压油侵蚀。
典型设备手持式旋转煤电钻井下岩石电钻与顶板锚杆钻机125 V 煤电钻工作面配电开关引出电缆深部高瓦斯矿井掘进迎头隧道掘进迎头凿岩台车（125 V 辅助电源）露天采石场气动-电动复合凿岩钻机
电缆结构
逐层了解结构

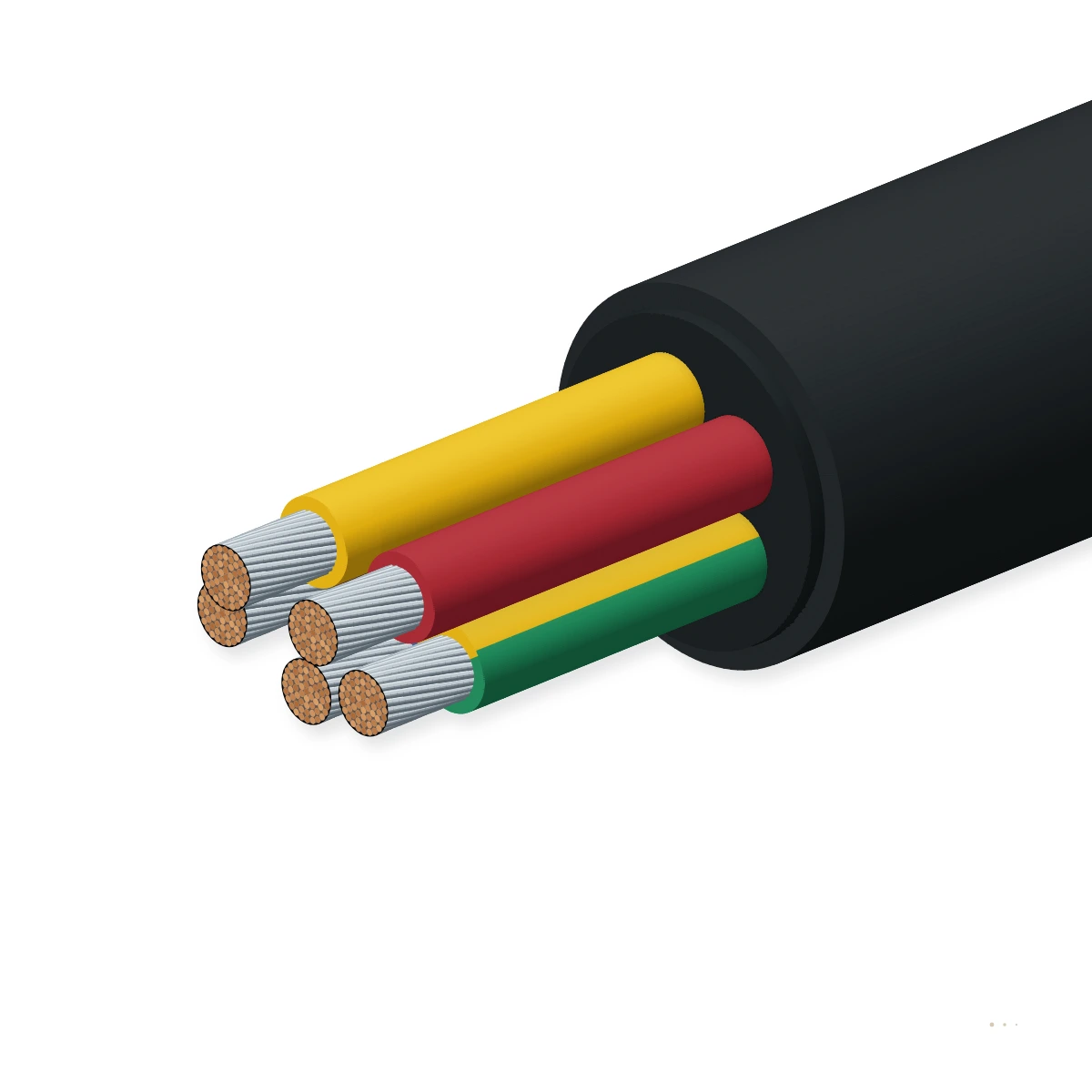

5 根等截面 6 mm² (84/0.30 mm) 5 类镀锡铜导体—3 相, 1 接地及 1 导引线芯—每根绝缘采用 1.00 mm EPR 及绕包配彩色纤维识别绕包带, 绞合成缆并围绕异型成型半导电弹性体十字骨架互不接触, 包覆于 1.5 mm 导电弹性体内护套/内衬层及受保护按 2.5 mm 重型黑色氯丁橡胶 (PCP) 外护套。
| # | 结构层 | 材料与参考标准 |
|---|---|---|
| 1 | 5 × 6 mm² 导体 | 电解绞合镀锡铜线, IEC 60228 5 类 (84/0.30 mm, Ø 3.30 mm 于全部 5 线芯)IEC 60228 Class 5 |
| 2 | 线芯绝缘 | EPR (乙丙橡胶), 1.00 mm 标称径向厚度BS 7655 / BS 6708 |
| 3 | 识别带 | 彩色纤维带绕包于 EPR 绝缘用于相, 接地及导引芯识别线芯识别 |
| 4 | 半导电十字骨架 | 中心半导电弹性体十字骨架隔离全部 5 根线芯使彼此非接触每根其他半导电十字骨架 |
| 5 | 导电内护套 | 导电弹性体内护套 / 内衬层胶料 (1.5 mm 径向壁厚) 形成完整总接地故障屏蔽层围绕十字骨架1.5 mm 导电弹性体 |
| 6 | 外护套 | 重型阻燃聚氯丁二烯（氯丁橡胶 / PCP）外护套, 黑色 (2.5 mm 径向壁厚)BS 6708 / BS 7655 EM2 |

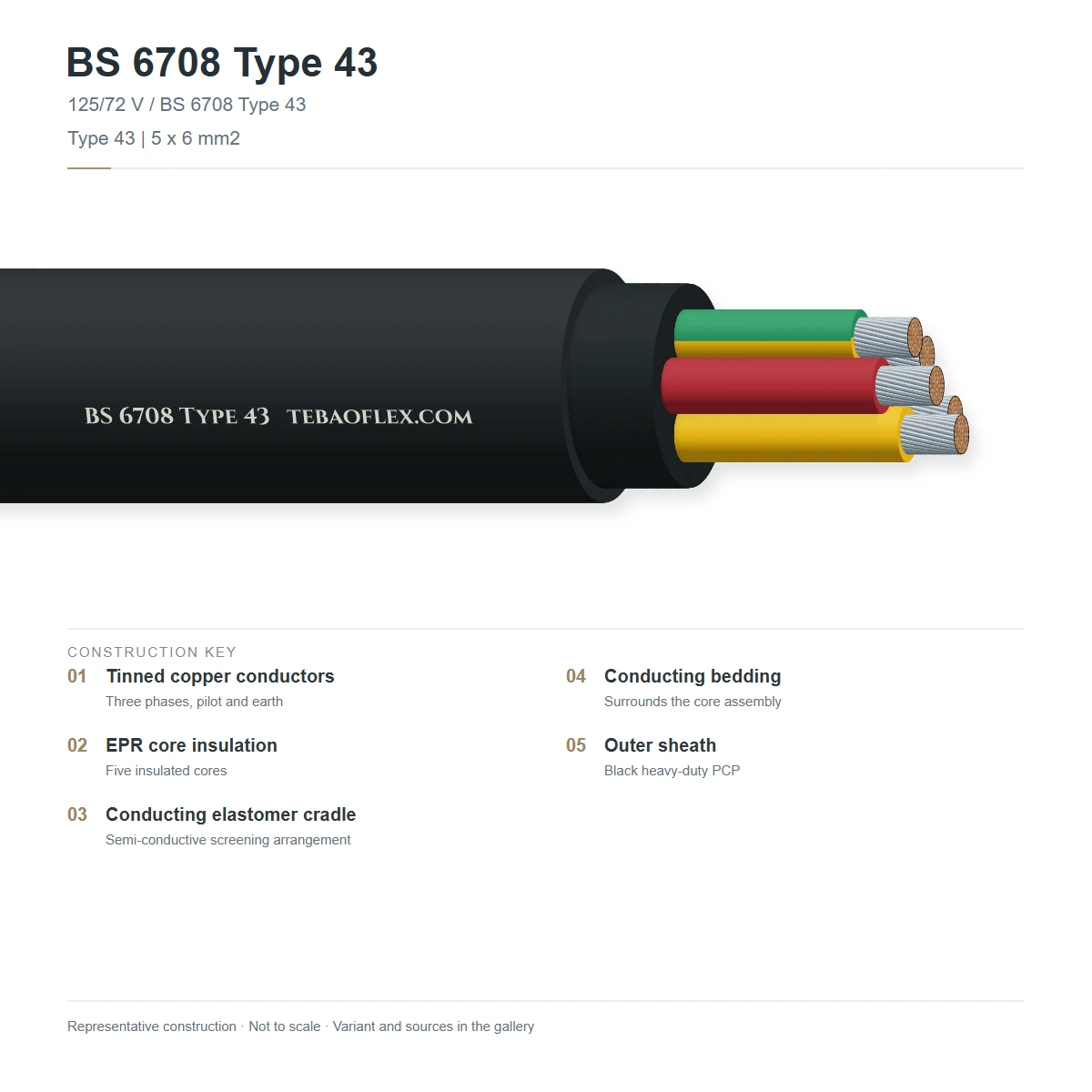

BS 6708 Type 43 · 5×6 mm²
3 相 + 1 接地 + 1 导引线芯 (全部 6 mm², 84/0.30 mm) 于半导电十字骨架 + 1.5 mm 导电弹性体内护套 + 2.5 mm PCP 护套
技术数据
额定值与运行条件
典型值: 以下为该型号电缆的典型参数（依据 BS 6708）。实际订单数值将在规格书与报价单中确认。
电气
- 额定电压（U0/U）
- 72/125 V AC (U0/U, 标为 125/72 V 于 UK 钻机顺槽磁力启动器变压器)
- 交流试验电压
- 1.5 kV AC 介电试验于全部线芯
- 载流量（25 °C）
- 46 A 连续载流量在 25 °C 环境温度 (6 mm² 第 5 类镀锡铜)
- 最大导体直流电阻
- 3.48 Ω/km 最大导体 DC 耐受性/电阻在 20 °C (短节距绞合结构)
- 漏电保护屏蔽系统
- 总导电弹性体屏蔽层: 5 线芯成缆无相互接触于一半导电十字骨架 + 1.5 mm 导电弹性体内护套/垫层
热性能
- 最高导体温度
- +90 °C 最高连续导体温度 (EPR 绝缘)
- 运行温度范围
- −25 °C 至 +85 °C 环境温度弯曲 / 采煤工作面工况范围 (载流量参考在 25 °C)
机械
- 最小弯曲半径
- 268 mm 最小弯曲半径 (10 × 最大外径)
- 尺寸与重量特性
- 84/0.30 mm 镀锡铜绞合 (Ø 3.30 mm) · 1.00 mm EPR 绝缘 · 1.5 mm 导电内护套 · 2.5 mm 重型 PCP 外护套 · 24.8–26.8 mm OD · 1,020 kg/km
耐受性能
- 阻燃性能
- 阻燃氯丁橡胶外护套至 BS 6708 / BS EN 60332-1-2
- 手持电钻弯曲与抗扭性能
- 短节距成缆与非金属导电弹性体屏蔽层消除手持钻机扭转与盘绕下的金属编织断丝
参考标准
- 标准符合性
- BS 6708 Type 43; IEC 60228 Class 5; BS 7655
- 规定运行工况
- 125 V 3 相手持式回转煤与岩石钻探机械供电自钻机顺槽磁力启动器接线盒
标识
- 线芯识别
- 彩色纺织标识带位于 EPR 绝缘外 (3 相 + 1 导引芯 + 1 接地, 全部 6 mm²)
- 外护套
- 重型黑色氯丁橡胶 (PCP) 外护套 (2.5 mm 径向厚度)
规格尺寸
BS 6708 43 型手持电钻电缆规格 (5×6 mm²)
符合 BS 6708 与 TEBAOFLEX 数据表的完整尺寸、重量、载流量与直流电阻规格。
| 型号 · 标称截面 mm² | 导体 绞合结构 | 导体直径 mm | EPR 绝缘 mm | 导体内护套 mm | PCP 外护套 mm | 最小外径 mm | 最大外径 mm | 最小弯曲半径 mm | 近似重量 ≈ kg/km | 铜重 kg/km | 载流量 (25 °C) A | 最大直流电阻 (20 °C) Ω/km | 询价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type 43 · 5×6 (3P+E+Pilot) | 84/0.30 | 3.30 | 1.00 | 1.5 | 2.5 | 24.8 | 26.8 | 268 | 1,020 | 150 | 46 | 3.48 |
- 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
- 20 °C 下 3.48 Ω/km 的最大直流电阻已计入 BS 6708 手持电钻电缆的短节距成缆系数。
卷筒校核
是否匹配您的设备？
基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。
校核结果
请输入卷筒芯径该规格最小芯径约为 536 mm
- 最小弯曲半径
- 268 mm
- 最小卷筒芯径
- ≈ 536 mm
- 卷筒电缆重量
- 102.0 kg
- 外径
- 26.8 mm
仅供参考：基于数据表外径及 10 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。
质量与认证
测试与检验
每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。
- 导体第 5 类绞合导体
- 火花试验100% 在线检测
- 成缆线芯、地线与填充
- 护套挤出内护套、编织／屏蔽、外护套
- 电气测试交流耐压与导体电阻
- 尺寸外径与护套壁厚
- 检验文件与发运装盘出厂与发运
| 测试与检验 | 试验值／参考标准 | 频次 |
|---|---|---|
| 例行试验 | ||
| AC 高压介电试验 | 对全部 5 × 6 mm² 绝缘线芯施加 1.5 kV AC 工频试验电压 | 每盘电缆 |
| 导体 DC 电阻检验 | 20 °C 下全部 5 根 6 mm² 线芯均 ≤ 3.48 Ω/km | 每盘电缆 |
| 抽样试验 | ||
| 导电弹性体连续性与中心垫芯几何检验 | 检验半导电中心垫芯几何尺寸及 1.5 mm 导电弹性体内护套连续性 | 生产批次 |
| 阻燃性能试验 | 符合 BS 6708 / BS EN 60332-1-2 的重型自熄型氯丁橡胶外护套 | 生产批次 |
检验证书
每盘随附，列明该盘电缆整根长度的例行试验结果。产品认证
BS 6708 Type 43CE · LVDRoHS · REACH
企业体系证书
ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC
标识与供货
订购与交付
护套印字
TEBAOFLEX · BS 6708 TYPE 43 · 125/72 V · 5x6 mm² · PCP
- 交货形式
- 热处理适航木盘，外加实木护板全封闭包装
- 供货长度
- 按采煤工作面电钻用缆表定制裁切盘长
- 检验与合格证书
- 每批发货随附 EN 10204 3.1 检验证书
- 报价响应时间
- 2 个工作小时内提供工程技术规范书与报价
常见问题
工程师首先关注的问题
未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。
所列 Type 43 钻机电缆包含哪些回路？
所列 Type 43 配置按公布的 5 x 6 mm² 规格表示，包含三根相线芯、一根先导/控制线芯和一根接地线芯，用一根柔性供电电缆承载钻机供电及相关辅助功能。不能由该表示推断每根线芯均有单独公布的 6 mm² 截面数据，因为规格表并未分别列出相线芯、先导/控制线芯和接地线芯的截面。应结合设备回路图和所需端部接口选型。
半导电结构是否意味着 Type 43 具有金属屏蔽或铠装？
不是。Type 43 被标识为采用半导电支架、半导电填充和导电弹性体垫层的无铠装电缆。这些材料构成成缆线芯组周围所列的非金属屏蔽结构，与金属编织屏蔽及钢丝铠装均不同。接地线芯仍是指定的保护回路，不应将其视为屏蔽层或机械支撑件的替代品。比较外观相似的矿用电缆时，这一区别十分重要。
应如何使用公布的连续载流量？
46 A 是所公布结构在环境温度 25°C 下的连续载流量，是该规定条件下的参考值，不能直接视为安装后的额定载流量。环境温度、电缆成组敷设、封闭敷设、盘绕、线路通风、电缆长度及设备负载特性都可能改变散热情况。最大 DC 电阻值也以 20°C为基准，随导体温度变化。评估实际安装负载时，应考虑完整供电回路及其保护配置。
钻机供电电缆在哪些位置尤其需要关注最小弯曲半径？
最小弯曲半径 268 mm 适用于所列 5 x 6 mm² 结构。应在路线最紧的位置核查，尤其是钻机进线处、连接器、支撑点，以及从固定支撑过渡到拖曳电缆的位置。仅在安装时产生的弯曲，与设备操作时反复承受的弯曲不同。不要强行使电缆绕过半径更小的边缘，也不要依靠连接器本体维持电缆出口处的急弯。
1.5 kV 试验电压是否就是电缆的工作电压？ 600/1000 V
不是。1.5 kV 是试验电压，125/72 V 才是电缆规定的额定电压标称值。试验电压用于在规定试验条件下检验绝缘，不能据此确定连续运行的系统电压。替换选型时，应同时核对电压标称值、回路功能、电缆型号、设备供电特性及端子配置。将试验值直接当作工作电压，可能导致与其他电缆系列作出不恰当的比较。 600/1000 V BS 6708 Type 43 600 V 1000 V
新配或替换钻机供电电缆需要提供哪些信息？
请提供电缆标识、Type 43 型号、长度、设备位号，以及包含两端进线处的整根电缆照片。如有设备回路图、连接器、密封接头或端子图纸，也请一并提供。说明线路的移动段、支撑方式、可用弯曲空间，以及挤压、磨损或车辆碾压风险。这些信息有助于判断能否沿用现有电缆的回路配置和几何尺寸，避免选到电气性能合适却无法正确端接或布线的电缆。新配电缆应从钻机回路图入手，说明 Type 43 适用工况、电压标称值、相线/先导线/接地线功能及选定导体配置；另需提供端部接口、每根成品长度、移动线路、支撑方式、弯曲空间及所需交货或项目文件。即使没有现有电缆可供比较，这些资料也足以构建规格要求。
凡是需要矿用柔性电缆的场合，都能使用 Type 43 吗？
它适用于规定的手持式钻机工况，不能作为所有矿用柔性电缆的通用替代品。巷道延伸线路、车辆频繁经过的线路、大型设备拖曳、动力卷筒、悬挂式移动布线系统或固定馈电线路，可能需要不同的机械结构、电压标称值、屏蔽结构或铠装系统。重型外护套有助于现场操作，但无铠装并不意味着能够免受挤压或直接冲击。应依据实际移动方式、支撑、防护和设备接口选型，而非仅凭柔性判断。
EPR、半导电层和氯丁橡胶护套各有什么作用？
EPR 绝缘使导体之间在电气上隔离。成缆线芯组周围的半导电支架和填充，以及导电弹性体垫层，构成规定的非金属屏蔽结构，并帮助保持内部结构。氯丁橡胶外护套是暴露在外的保护层，抵御正常操作和外部接触。不能混淆这些功能：绝缘不是铠装，半导电层不是金属编织层，护套也不能用作设备进线处承受拉力的部件。
钻机接口处应如何支撑电缆？
设备进线处应使用电缆夹具、密封接头或其他专用应力释放装置来夹持和支撑电缆，避免已端接的导体受力。布线应防止拉力、反复弯曲和扭转集中在护套进入连接器或箱体的位置。过渡段须满足规定的弯曲半径，并防止电缆被盖板夹住或抵在尖锐边缘。具体端接方式须适配设备接口及细绞合导体结构。
钻机电缆出现哪些使用状态异常时应予以关注？
检查移动段、线路接触点及设备进线处是否有割伤、压扁、严重磨损、内部材料外露、鼓胀、局部硬化、折弯或护套损坏。还应检查夹具、密封接头、连接器本体及支撑件，因为进线处缺乏支撑可能在外观损坏明显之前就已伤及导体。若损伤可能影响绝缘、导体连续性或保护回路，应停用并评估该电缆。在电缆受到拖拽、反复弯曲或车辆碾压风险的场合，定期观察尤为重要。
