矿用拖曳及卷筒电缆BS 6708640/1,100 V · 11 / 14 / 16 型弹性体中心垫芯

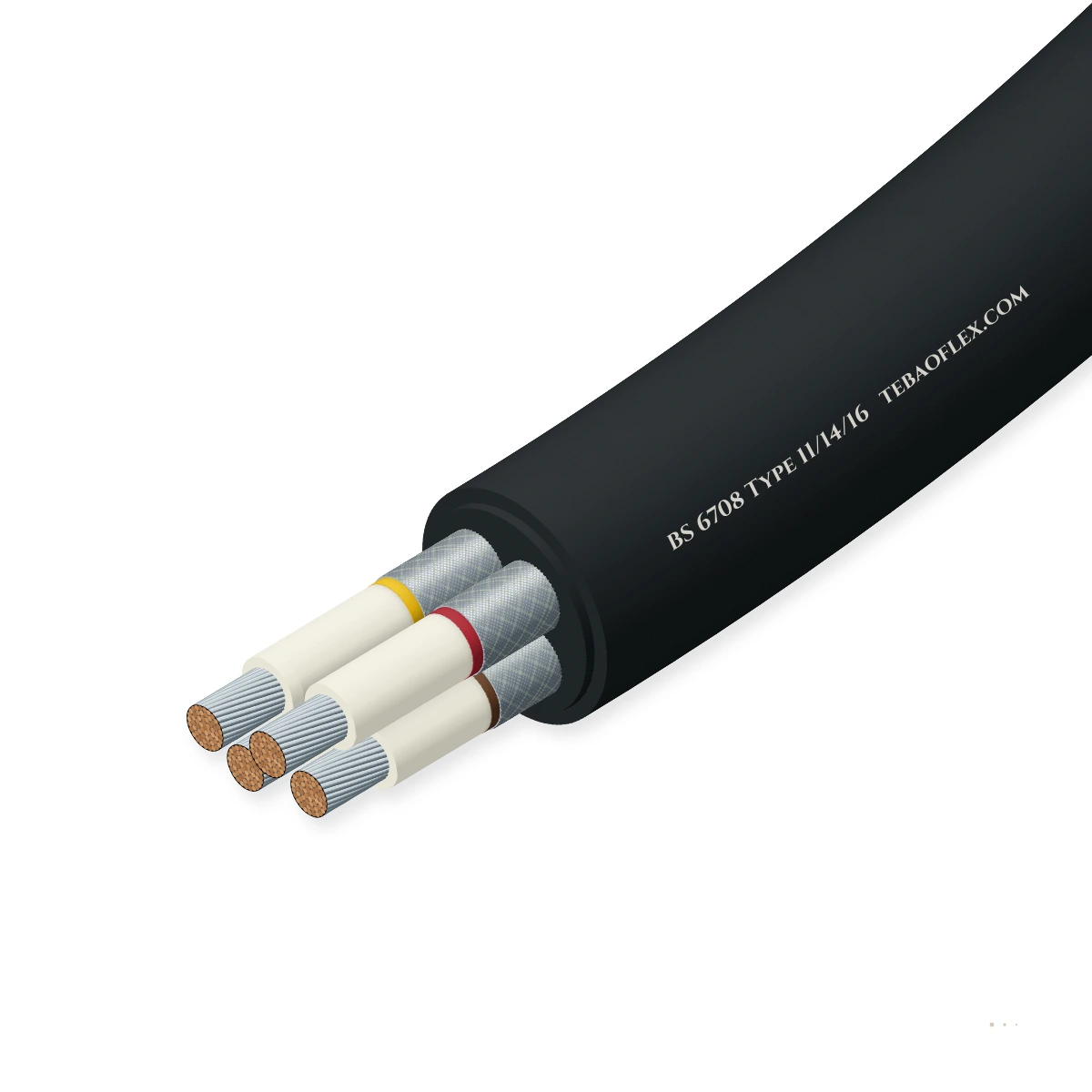

BS 6708 Type 11、Type 14 & Type 16 电缆640/1,100 V 弹性体中心垫芯屏蔽截煤机及采煤机电缆

BS 6708 Type 11、Type 14 & Type 16 电缆是额定电压为 640/1100 V 的无铠装柔性矿用动力电缆，适用于采煤机、挖掘设备和破碎设备。

电磁屏蔽

户外与潮湿环境

耐油

阻燃

预览配置

订货型号: Type 16 · 3×50+3×16
最大外径: 47.0 mm
最小弯曲半径: 423 mm
近似重量 ≈: 4,200 kg/km
持续载流量: 170 A

校核我的卷筒全部规格 (11)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

额定电压: 640/1,100 V
线芯布局: 4 / 5 / 6 芯
相线截面范围: 16–95 mm²
最高导体温度: +90 °C
最低运行温度: −25 °C
最小弯曲半径: 8–9 × OD

本电缆型号的典型值（依据 BS 6708）——具体订单参数将在技术规格书与报价单中确认。

应用工况

BS 6708 Type 11 / 14 / 16 是否适合您的设备？

适用于采煤机、挖掘及破碎设备。Type 11 采用三根带屏蔽的相线芯和一根带屏蔽的监视线芯；Type 14 增加一根独立接地线芯，监视线芯不带屏蔽；Type 16 则有两根独立接地线芯。监视线芯及接地线芯的配置是选型的主要区别。

综采采煤机与 Bretby 拖曳护链

适用

主力工况 — 沿采煤工作面在长壁采煤机 Bretby 护缆拖链内进行导向弯曲运行。

地面拖曳与移动供电

适用

专为连续采煤机、掘进机及装载机设计的重型井下拖曳供电服务。

矿井巷道与隧道壁挂敷设

适用

适用于从矿用隔爆型顺槽配电开关向采掘工作面机械供电的采区内部顺槽馈电垂环。

电动单排卷筒

有条件适用

在规定拉力限值内，可用于低速梭车或装载机收放卷筒。

长距离垂直悬垂

不适用

非铠装柔性拖曳电缆 — 不适用于长距离竖井垂直悬挂。

请选用 BS 6708 Type 62/63/64

典型设备井下截煤机与采煤机悬臂式掘进机与连续采煤机采掘工作面移动破碎机与顺槽转载机深部高瓦斯采矿采区露天采石场移动式机械设备工作面配电开关拖曳馈电线路

电缆结构

逐层了解结构

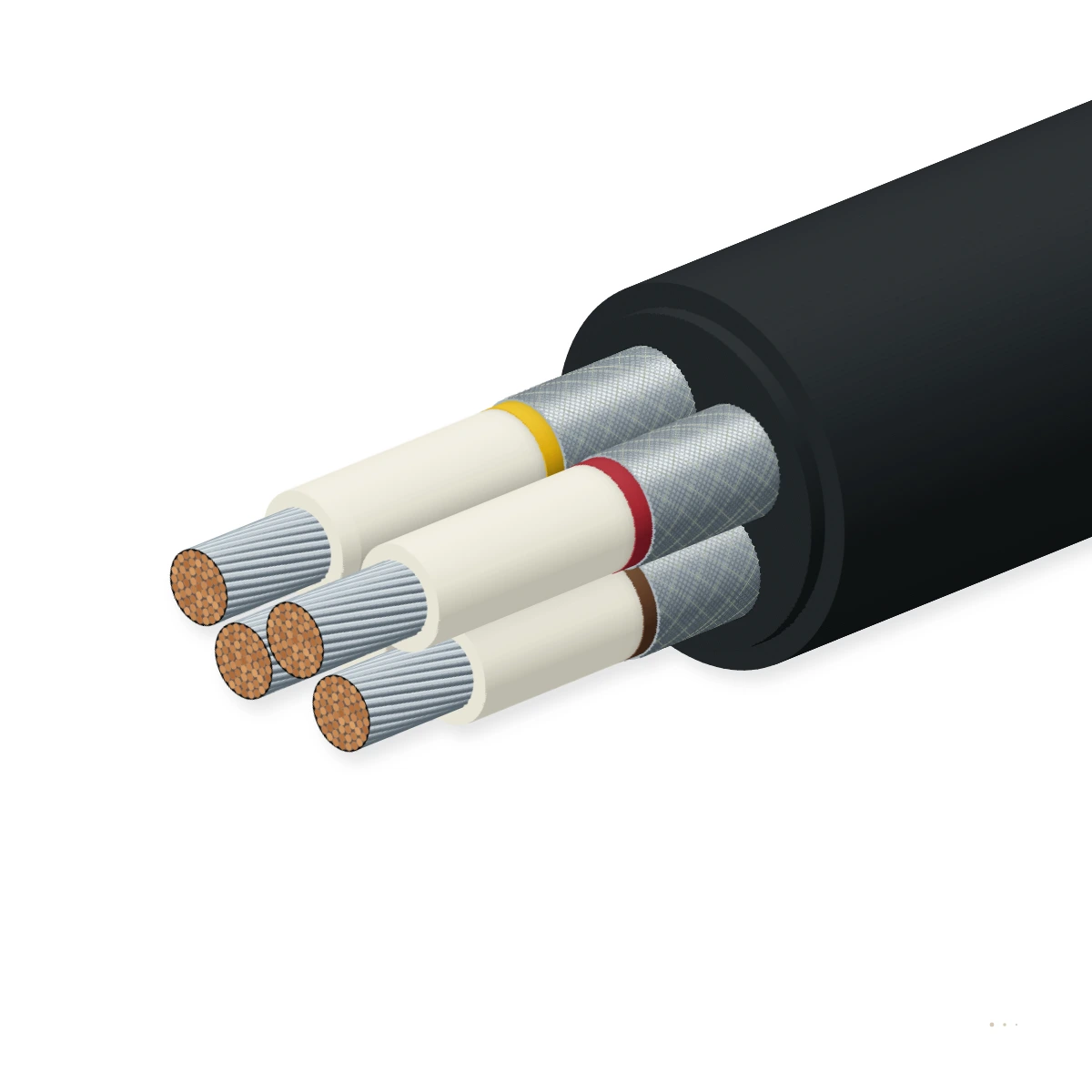

3 根 EPR 绝缘 5 类镀锡铜相线芯—每根绕包配彩色纤维识别绕包带及复合镀锡铜/尼龙编织屏蔽层—绞合成缆并围绕异型成型弹性体十字骨架。11 型增设 1 屏蔽导引芯 (4 线芯总计); 14 型增设 1 非屏蔽地线 + 1 非屏蔽导引芯于主成缆节距 (5 线芯总计); 16 型布置 2 非屏蔽地线线芯 + 1 非屏蔽导引芯于 3 根外侧线芯间隙用于更紧凑型直径 (6 线芯总计).

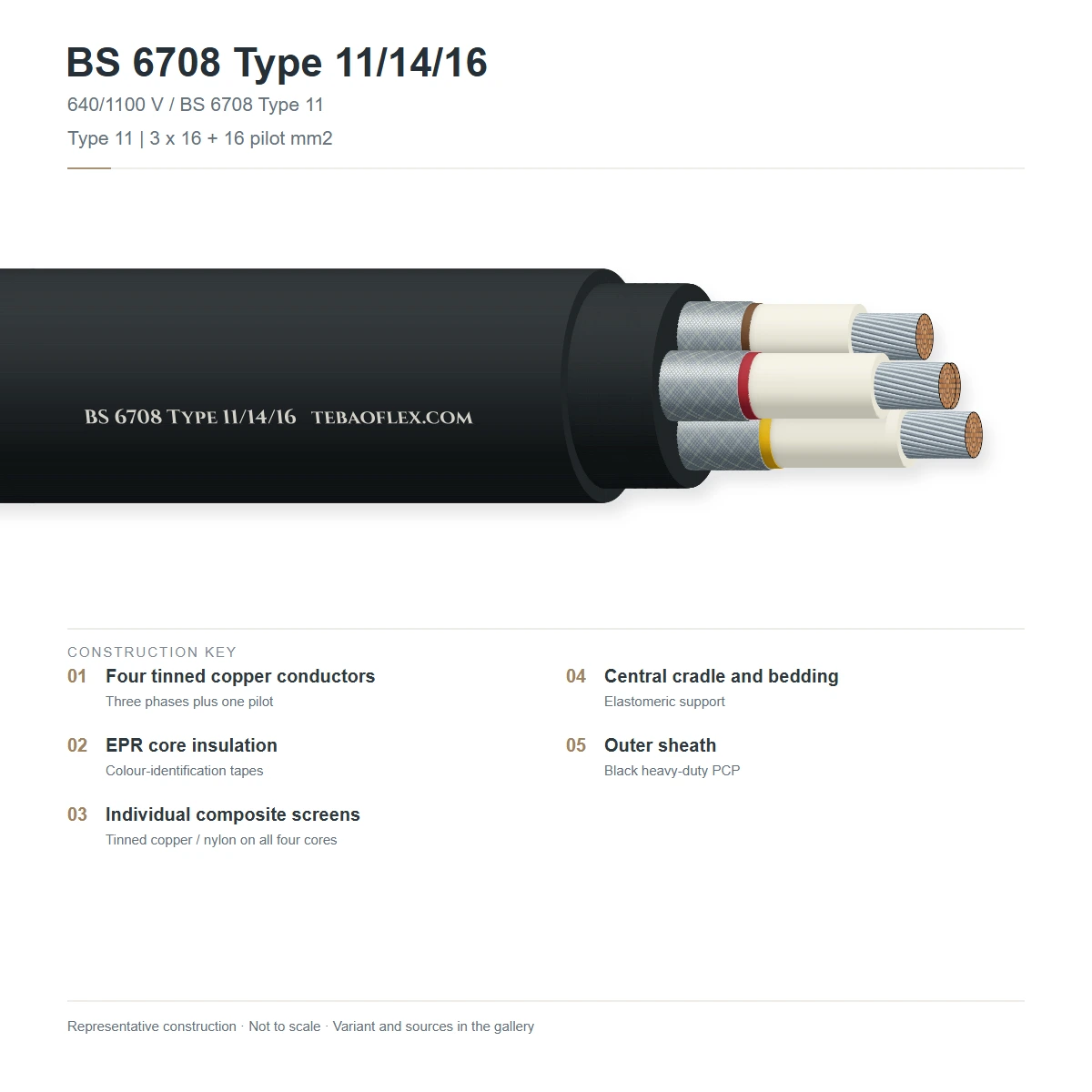

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	相导体、接地导体与导引导体	电解绞合镀锡铜线, IEC 60228 5 类 (16 至 95 mm² 相; 10 至 50 mm² 接地/导引线芯)IEC 60228 Class 5
2	线芯绝缘	EPR (乙丙橡胶) 于全部相, 接地及导引导体 (1.55 至 2.0 mm 径向于相线芯)BS 7655 / BS 6708
3	识别隔离层	彩色纤维带绕包于 EPR 线芯绝缘用于相及导引线芯识别线芯识别
4	复合线芯屏蔽层	镀锡铜及尼龙编织屏蔽层包覆于相线芯 (25.4 至 53 mm² 总屏蔽层 CSA; 同时于导引芯于 11 型)铜复合/尼龙编织层
5	弹性体十字骨架	异型成型弹性体中心十字骨架定位成缆线芯于受控接触十字分隔骨架
6	内衬层	橡胶基弹性体内衬层胶料挤包包覆于成缆成缆缆芯抗扭内衬层
7	外护套	重型阻燃聚氯丁二烯（氯丁橡胶 / PCP）外护套, 黑色 (5.0 至 7.0 mm 径向壁厚于 14/16 型)BS 6708 / BS 7655 EM2

BS 6708 Type 11 · 3×16+16 mm²

3 复合屏蔽相线芯 + 1 复合-屏蔽导引芯敷设高达围绕弹性体十字骨架 (30.9–33.0 mm OD)

BS 6708 14 型 · 25 至 95 mm²

3 复合屏蔽相线芯 + 1 非屏蔽地线线芯 + 1 非屏蔽导引芯于 5 芯十字骨架成缆节距 (43.2–73.9 mm OD)

BS 6708 16 型 · 25 至 95 mm²

3 复合屏蔽相线芯围绕十字骨架 + 2 非屏蔽地线线芯 & 1 非屏蔽导引芯于外侧线芯间隙 (36.5–63.0 mm OD)

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 BS 6708）。实际订单数值将在规格书与报价单中确认。

电气

额定电压（U0/U）: 640/1,100 V AC (U0/U)
交流试验电压: 3.0 kV AC 于相线芯 (11/14/16 型); 1.5 kV AC 于间隙导引芯 & 接地线芯 (16 型)
载流量（25 °C）: 85 A (16 mm² 11 型, 96 A 间歇) · 110 至 250 A 连续 (25 至 95 mm² 14 型 & 16) 在 25 °C
1 s 短路额定值: 3,450 至 7,300 A (1 s 绝热短路额定值涵盖 25 至 95 mm² 14 型 & 16)
按型号分列的线芯屏蔽: 11 型: 复合镀锡铜/尼龙编织层于全部 3 相 + 1 导引芯 · 14 型 & 16 型: 复合编织层屏蔽层于 3 相线芯 (25.4–53 mm² 总屏蔽层 CSA); 导引芯与接地线芯非屏蔽

热性能

最高导体温度: +90 °C 最高连续导体温度 (EPR 绝缘)
运行温度范围: −25 °C 至 +85 °C 环境温度弯曲 / 地面/表面范围 (载流量参考在 25 °C)

机械

最小弯曲半径: 264 mm (8 × 最大 OD 于 11 型) · 420 至 666 mm (9 × 最大 OD 于 14 型) · 353 至 567 mm (9 × 最大 OD 于 16 型)
最大牵引张力: 384 kgf (11 型 3×16+16) · 638 至 1,446 kgf (14 型) · 533 至 1,002 kgf (16 型)
中心垫芯、内垫层与外护套: 中心弹性体十字骨架 + 橡胶基内垫层 + 重型氯丁橡胶 (PCP) 外护套 (5.0 至 7.0 mm 径向厚度)

耐受性能

阻燃性能: 阻燃氯丁橡胶外护套至 BS 6708 / BS EN 60332-1-2
矿山与采石场环境适用性: 耐受采煤工作面磨损, 挤压冲击, 矿物油类, 油脂与矿井潮气于高瓦斯井下采区

参考标准

标准符合性: BS 6708 (11 型, 14, 16); IEC 60228 第 5 类; BS 7655
规定运行工况: 采煤机, 采煤机, 挖掘与挤压机械带弹性体十字骨架线芯隔离

标识

线芯与间隙几何布局: 11 型: 4 线芯 (3P+导引) 围绕十字骨架 · 14 型: 5 线芯 (3P+E+导引) 围绕十字骨架 · 16 型: 3 相线芯围绕十字骨架 + 2 接地 & 1 导引芯位于外层间隙
外护套: 重型黑色氯丁橡胶 (PCP) 外护套

规格尺寸

涵盖 BS 6708 11 型（1 种规格）、14 型（5 种规格）与 16 型（5 种规格）的 11 种配置

在“尺寸与载流量”和“电气与短路参数”视图之间切换。

尺寸、重量与载流参数
型号 · 标称截面 mm²	相线绞合结构	导体直径 mm	绝缘壁厚 mm	总屏蔽截面	地线 + 导引芯	护套厚度 mm	最小外径 mm	最大外径 mm	最小弯曲半径 mm	最大拉力 kgf	近似重量 ≈ kg/km	铜重 kg/km	载流量 (25 °C) A
BS 6708 11 型 · 640/1,100 V（弹性体中心垫芯周围绞合 3 根屏蔽相线 + 1 根屏蔽导引芯）
Type 11 · 3×16+16	126/0.40	5.50	1.55	编织层 (Ø 10.9)	1×16 屏蔽导引芯	4.2	30.9	33.0	264	384	2,000	1,100	85
BS 6708 14 型 · 640/1,100 V（3 根屏蔽相线 + 1 根地线 + 1 根导引芯，5 芯垫芯成缆）
Type 14 · 3×25+2×16	196/0.40	6.75	1.60	25.4 mm²	1×16E + 1×16P	5.0	43.2	46.6	420	638	3,550	1,307	110
Type 14 · 3×35+2×16	276/0.40	8.00	1.60	25.4 mm²	1×16E + 1×16P	5.2	47.3	50.7	457	729	4,280	1,675	135
Type 14 · 3×50+2×25	396/0.40	9.75	1.70	33.0 mm²	1×25E + 1×25P	5.7	53.7	57.6	519	910	5,650	2,340	170
Type 14 · 3×70+2×35	360/0.50	11.60	1.80	35.0 mm²	1×35E + 1×35P	6.3	61.2	65.0	585	1,148	7,520	3,228	205
Type 14 · 3×95+2×50	475/0.50	12.75	2.00	53.0 mm²	1×50E + 1×50P	7.0	69.3	73.9	666	1,446	9,800	4,326	250
BS 6708 16 型 · 640/1,100 V（3 根屏蔽相线 + 2 根嵌隙地线 + 1 根嵌隙导引芯）
Type 16 · 3×25+3×10	196/0.40	6.75	1.60	25.4 mm²	2×10E + 1×10P	5.0	36.5	39.2	353	533	2,770	1,298	110
Type 16 · 3×35+3×10	276/0.40	8.00	1.60	25.4 mm²	2×10E + 1×10P	5.0	39.5	42.7	385	580	3,250	1,666	135
Type 16 · 3×50+3×16	396/0.40	9.75	1.70	33.0 mm²	2×16E + 1×16P	5.0	43.9	47.0	423	649	4,200	2,321	170
Type 16 · 3×70+3×25	360/0.50	11.60	1.80	35.0 mm²	2×25E + 1×25P	5.4	49.6	53.3	480	795	5,650	3,276	205
Type 16 · 3×95+3×35	475/0.50	12.75	2.00	53.0 mm²	2×35E + 1×35P	6.0	56.2	63.0	567	1,002	7,350	4,374	250

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
16 型将两根分裂接地线芯和一根导引芯布置在三根相线芯之间的外层间隙内，使电缆最大外径比同规格 5 芯 14 型减小 7 至 11 mm。

电气与短路参数
型号 · 标称截面 mm²	相线最大直流电阻 (20 °C) Ω/km	导引/接地芯最大直流电阻 (20 °C) Ω/km	3 相屏蔽最大并联电阻 Ω/km	1 s 短路电流 / 断续载流量	电抗 (50 Hz) Ω/km	最小绝缘电阻 (20 °C)	三相压降 mV/A/m
BS 6708 11 型 · 电气参数
Type 11 · 3×16+16	1.240	1.240	1.05	96 A 断续	0.109	435 MΩ·km	2.62 mV/A/m
BS 6708 14 型 · 电气参数
Type 14 · 3×25+2×16	0.795	1.240	1.10	3,450 A	—	BS 6708	—
Type 14 · 3×35+2×16	0.565	1.240	1.20	3,450 A	—	BS 6708	—
Type 14 · 3×50+2×25	0.393	0.795	1.40	4,550 A	—	BS 6708	—
Type 14 · 3×70+2×35	0.277	0.565	0.70	4,820 A	—	BS 6708	—
Type 14 · 3×95+2×50	0.210	0.393	0.85	7,300 A	—	BS 6708	—
BS 6708 16 型 · 电气参数
Type 16 · 3×25+3×10	0.795	1.950	1.10	3,450 A	—	BS 6708	—
Type 16 · 3×35+3×10	0.565	1.950	1.20	3,450 A	—	BS 6708	—
Type 16 · 3×50+3×16	0.393	1.240	1.40	4,550 A	—	BS 6708	—
Type 16 · 3×70+3×25	0.277	0.795	0.70	4,820 A	—	BS 6708	—
Type 16 · 3×95+3×35	0.210	0.565	0.85	7,300 A	—	BS 6708	—

最大 3 相屏蔽并联电阻（14 型与 16 型为 0.70 至 1.40 Ω/km；11 型屏蔽+地线组合为 1.05 Ω/km）可确保采煤工作面各顺槽磁力启动器的接地故障跳闸灵敏度。

卷筒校核

是否匹配您的设备？

基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。

电缆规格卷筒芯径（mm）

卷筒电缆长度（m）

请输入卷筒芯径该规格最小芯径约为 846 mm

最小弯曲半径: 423 mm
最小卷筒芯径: ≈ 846 mm
卷筒电缆重量: 420.0 kg
外径: 47.0 mm

仅供参考：基于数据表外径及 9 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
AC 高压介电试验	相芯施加 3.0 kV AC（Types 11/14/16）；嵌隙导引芯与地芯施加 1.5 kV AC（Type 16）	每盘电缆
相芯、导引芯/地芯与复合屏蔽层 DC 电阻测量	在 20 °C 下对照 BS 6708 限值检验（相导体 0.210–1.240 Ω/km；3 屏并联 0.70–1.40 Ω/km）	每盘电缆
抽样试验
阻燃性能试验	符合 BS 6708 / BS EN 60332-1-2 的重型自熄型氯丁橡胶外护套	生产批次
径向护套壁厚与总外径检验	检验 5.0–7.0 mm 重型 PCP 护套径向壁厚及最小/最大外径（OD）公差	每盘电缆

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

BS 6708CE · LVDRoHS · REACH

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX · BS 6708 TYPE 11 (或 TYPE 14 / TYPE 16) · 640/1100 V · [规格] · PCP

交货形式: 热处理适航木盘，外加实木护板全封闭包装
供货长度: 按采煤工作面设备用缆表定制裁切盘长
检验与合格证书: 每批发货随附 EN 10204 3.1 检验证书
报价响应时间: 2 个工作小时内提供工程技术规范书与报价

技术资料

资料下载

PDFBS 6708 Type 11, Type 14 & Type 16 Mining Trailing Cable – 技术规格书（英文版）共 11 种规格 · 结构、技术参数与认证 XLSXBS 6708 Type 11 / 14 / 16 规格数据表（Excel 英文版）含全部 11 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

如何在 BS 6708 Type 11、Type 14 和 Type 16之间选型？

应先根据设备的监视及接地回路配置确定型号，再按工况选择导体截面及外形尺寸。Type 11 有三根带屏蔽的相线芯和一根带屏蔽的监视线芯，其所述结构不设独立接地线芯。Type 14 有三根带屏蔽的相线芯、一根无屏蔽监视线芯和一根独立接地线芯。Type 16 有三根带屏蔽的相线芯、一根无屏蔽监视线芯和两根独立接地线芯。仅凭相线芯截面不足以区分型号。

相线芯屏蔽层能否当作独立接地线芯使用？

不能。相线芯屏蔽层、监视线芯和独立接地线芯在设备预定回路中分别承担不同功能。屏蔽层不能自动代替独立接地导体，监视线芯也不是额外的动力线芯。型号必须依据设备电路图、连接器触点分配及保护配置选定。在端接清单中分别标注各项功能，有助于防止安装或日后更换时发生可能造成严重后果的接线错误。（配导引芯）

各型号的监视线芯是否相同？（配导引芯）

不一样。Type 11 使用带屏蔽的监视线芯，而14型和16型使用无屏蔽监视线芯。这会改变内部结构，也可能影响监视线芯在端接处的引出方式。即使相导体看似相近，为某一配置设计的连接器或接线箱布置也未必适用于另一配置。应依据预定监视回路选型，并在电缆清单中明确标示两端的监视线芯连接。

能否将某一规格的弯曲半径和载流量用于整个系列？

不能。所示弯曲半径、牵引张力、外径、重量和电气参数均对应具体型号及导体规格行。该系列各型号的线芯配置、导体截面和外形尺寸不同，误用其他参数行的数据可能导致线路、导向装置或搬运方法不合适。应采用所选结构对应的数据，尤其是电缆穿过狭窄设备进线口或随设备移动时。

640/1100 V 标识是什么意思？

电压标识表示电缆的额定电压等级，并不代表试验电压、设备运行限值、保护整定值或现场验收条件。所列试验电压用于电气测试，不能理解为持续运行额定值。对于 Type 16，主回路与监视／接地回路的试验条件不同，因此测试和端接规划必须区分其功能。

本电缆是否适用于所有矿用供电线路？

本电缆用于采煤机、挖掘设备、破碎机械及类似矿山设备的柔性供电。其无铠装柔性结构不同于主要为固定敷设或金属铠装防护而选用的电缆。不能仅因矿山环境严苛就直接选用：实际线路仍须控制磨损、挤压、卡挂、无支撑段重量及局部集中弯曲。电缆型号还必须匹配设备的监视及接地接口。

更换现有拖曳电缆前应核查哪些事项？

应从设备端接口着手，记录插头、连接器或接线箱编号、进线空间、端子位置，以及所需相线芯、监视线芯、接地线芯和屏蔽层连接。随后评估线路移动情况、弯曲空间、导向对位、磨损点和可用电缆长度。单凭外观无法可靠识别内部回路配置，因此现有电缆标识及接线图比与拆下电缆进行目视对比更有参考价值。

为什么不能仅凭导体截面确定运行容量？

载流能力不仅由导体截面决定。所示数值适用于各自注明的条件，实际导体发热还取决于环境温度、负载规律、线路条件、成组敷设及散热情况。线路长度也影响电压降。应结合设备负荷及电缆全长评估所选相线芯截面，并考虑电缆在运行中能否按预期移动和散热。监视及接地导体须保持原定回路功能，不能擅自假定其可承担动力供电。

询价应提供哪些信息？

请注明完整的 BS 6708 型号、电压等级、相线芯／监视线芯／接地线芯配置、导体截面、每根长度及预定工况，并提供设备位号、连接接口编号、线路说明、交货地点、要求交期及所需资料包。移动线路还须说明导向方式、弯曲约束及电缆盘或搬运要求。这些信息共同确定回路结构和实际交付形式，避免只凭标称相线芯截面选型。

三种型号可以共用一份通用端接清单吗？

不能。11型、14型和16型的应用领域大体相同，但监视线芯及独立接地线芯配置不同。通用接线清单可能掩盖监视线芯是否带屏蔽、是否设置独立接地线芯以及所需数量。应按功能和端子编号逐项注明每根相线芯、监视线芯、接地线芯及每个屏蔽层的端接，以便核查设备接口，而不依赖对系列名称的推测。
