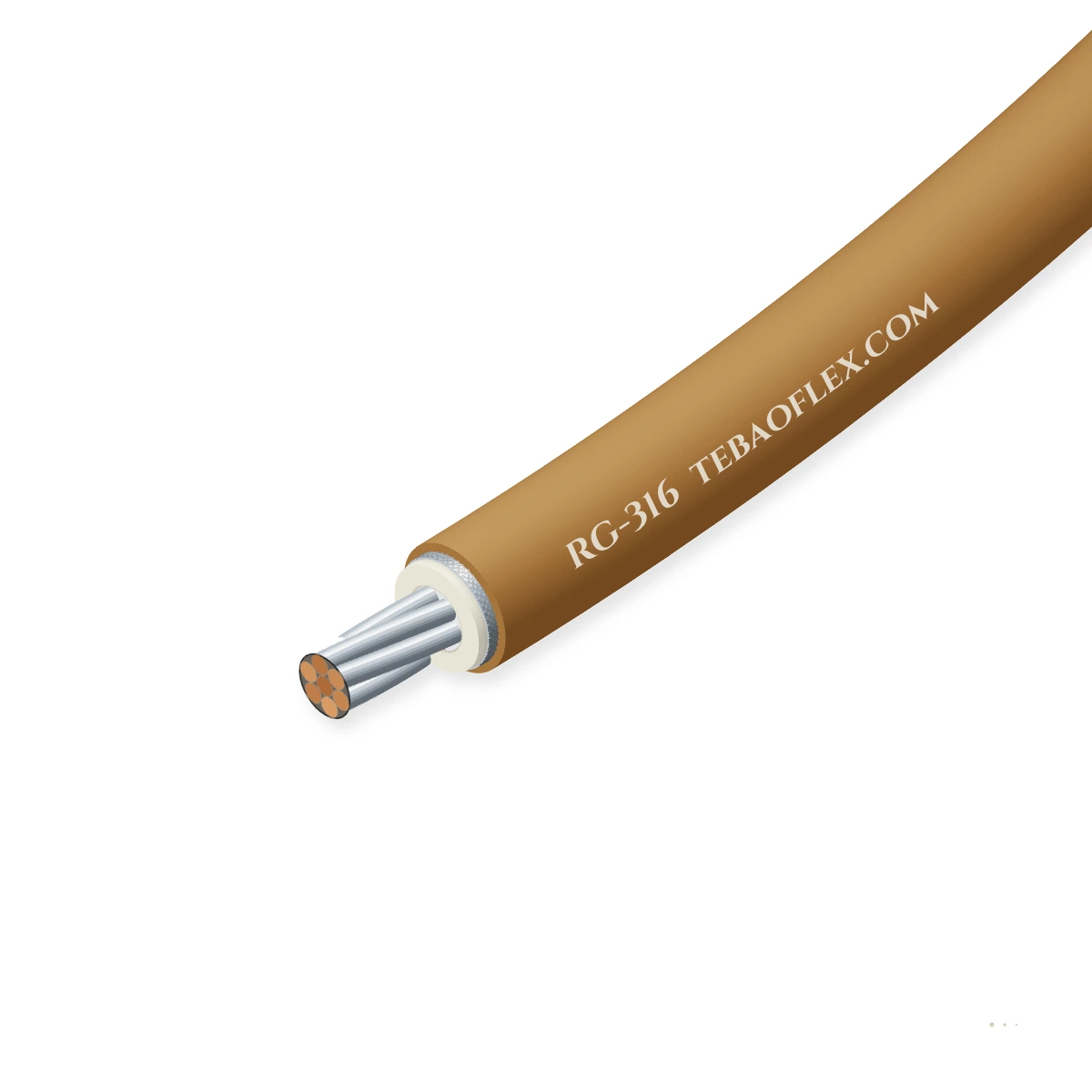

产品主图

MIL-DTL-17 氟聚合物 & RF Coaxial 电缆MIL-DTL-17/11350 Ω · DC–3 GHz-55 至 +200 °C FEP/PTFE

RG-316柔性同轴电缆MIL-DTL-17/113 · 50 Ω ± 2 Ω · Ø 2.50 mm · 26 AWG (7×0.17) SCCS · PTFE · SPC 编织层 · FEP

MIL-DTL-17/113 · 50 Ω ± 2 Ω · Ø 2.50 mm · 26 AWG (7×0.17) SCCS · PTFE · SPC 编织层 · FEP

电磁屏蔽
低电磁干扰设计
阻燃
耐油
订货型号
RG-316/U (M17/113-RG316) Single Shield
近似外径 ≈
2.50 mm
金属重量
7.8 kg/km
总计重量 ≈
15.6 kg/km
Min. 弯曲 R (固定敷设)
12 mm
全部规格 (4)
获取报价数据表WhatsApp
工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书
阻抗 Z₀
50 Ω ± 2 Ω
MIL-DTL-17/113 精密 RF
外直径
2.50 mm (0.098")
2.90 mm 于 RG-316D 双层编织层
温度等级
-55 至 +200 °C
PTFE 绝缘介质 & FEP 护套
Velocity / Cap.
69.5 % · 96.5 pF
pF/m 标称 capacitance
频率最大。
DC 至 3.0 GHz
最高达 6 GHz 于 RG-316D RD-316
最大。电压
900 V rms
2.0 kV rms 绝缘介质试验

本电缆型号的典型值（依据 MIL-DTL-17/113-RG316 (M17/138)）——具体订单参数将在技术规格书与报价单中确认。

应用工况

RG-316 是否适合您的设备？

RG-316 (MIL-DTL-17/113-RG316 / M17/138) 为 miniature 50 Ω 高温氟聚合物 RF coaxial 电缆配 2.50 mm 外直径。Engineered 配 7×0.17 mm (26 AWG) 镀银铜-包覆钢 (SCCS) 导体, 实心单股 PTFE 绝缘介质

开关柜与机柜内部布线

适用

初级工况用于内部 RF module 跨接线, PCB-至-bulkhead pigtails, 及试验仪表。

固定敷设

适用

+200 °C FEP 护套 withstands wave/reflow 耐热及 dense avionics bay 布线敷设无熔融。

地面拖曳与移动供电

适用

高抗拉强度 7×0.17 mm SCCS 中心导体 resists 断线于试验 bench 引出线。

拖链系统

有条件适用

Suitable 用于短-stroke instrument 弯曲; 用途 PUR 拖链电缆用于多-million-循环 tracks.

S 368 C
典型设备Avionics & 航空航天 RF HarnessesRF 试验 & Measurement AssembliesMilitary Tactical Radio 模块Cellular & Wi-Fi/GNSS PigtailsMedical RF & Diagnostic 设备

电缆结构

逐层了解结构

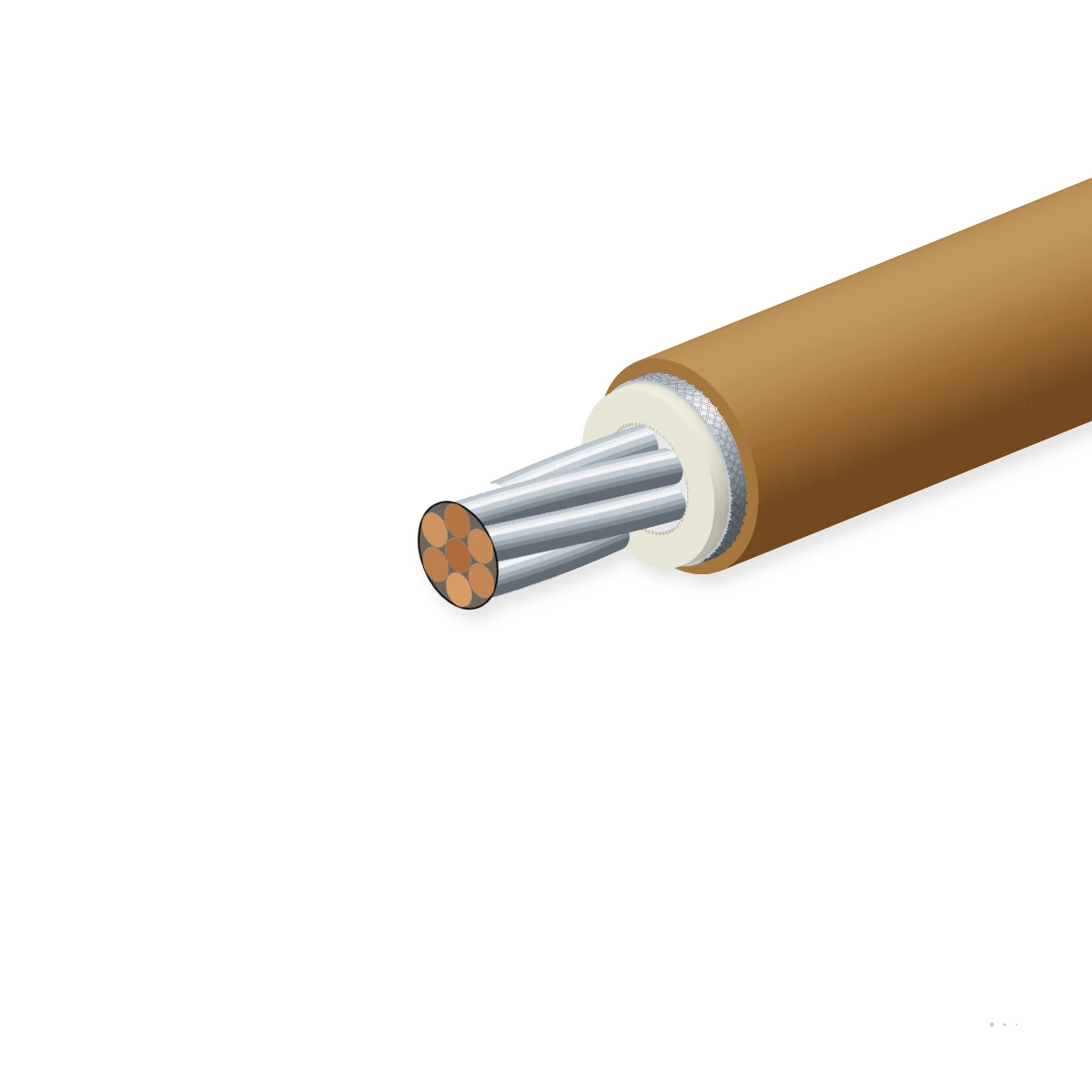

26 AWG (7×0.17 mm) 镀银铜-包覆钢中心, Ø 1.52 mm 实心单股 PTFE 绝缘介质, 95 % 镀银铜丝编织层, 及 Ø 2.50 mm

1234

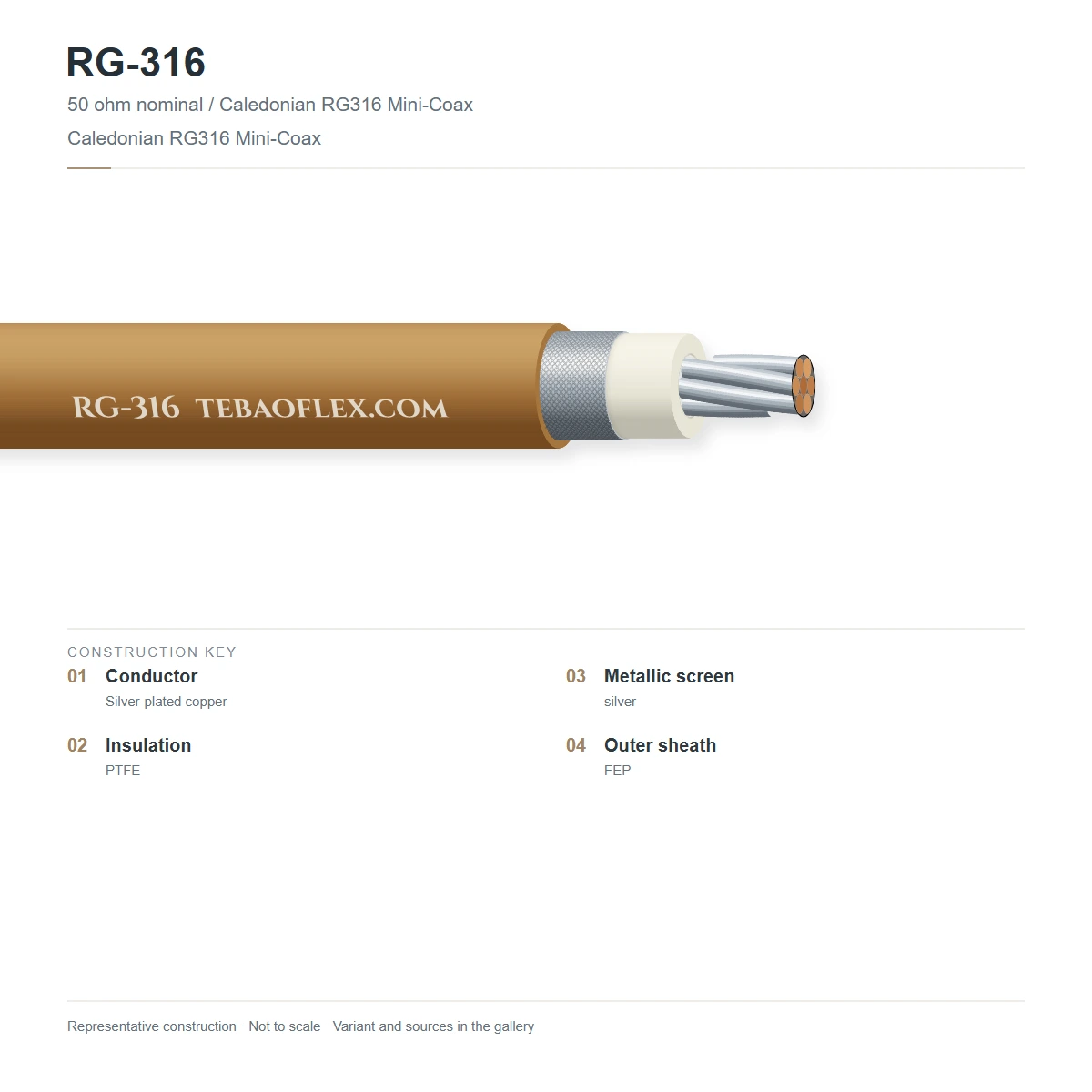

结构剖切示意图（非按比例，由结构层数据自动生成）
#结构层材料与参考标准
1中心导体 (26 AWG SCCS)7×0.17 mm (Ø 0.51 mm) 镀银铜-包覆钢线丝符合 ASTM B501MIL-DTL-17/113
2实心单股 PTFE 氟聚合物绝缘介质挤包原生 polytetrafluoroethylene (PTFE), Ø 1.52 mm ± 0.05 mmMIL-DTL-17/113
3镀银铜 (SPC) 屏蔽层38 AWG 镀银铜金属丝编织层 (≥ 95 % 光学覆盖率; 双层编织层于 RG-316D)MIL-DTL-17/113
4氟化乙丙 (FEP)挤包高温 FEP 氟聚合物外护套, translucent 棕色 (Ø 2.50 mm)MIL-DTL-17/113

RG-316/U (M17/113-RG316)

单根镀银铜丝编织层, Ø 2.50 mm FEP 护套, 50 Ω miniature 高温 RF coax.

RG-316D / RD-316 (M17/152-00001)

双层镀银铜编织层 (> 90 dB 屏蔽), Ø 2.90 mm FEP 护套用于低-leakage 6 GHz 链路。

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 MIL-DTL-17/113-RG316 (M17/138)）。实际订单数值将在规格书与报价单中确认。

电气

Characteristic 阻抗 Z₀
50 Ω ± 2 Ω
标称 capacitance
96.5 pF/m (29.4 pF/ft)
Velocity propagation (VoP)
69.5 %
Propagation delay
4.80 ns/m (1.46 ns/ft)
最高运行电压
900 V rms (1200 V rms peak)
绝缘介质 withstand 试验
2.0 kV rms 在 60 Hz

热性能

运行温度范围
-55 °C 至 +200 °C 持续
Peak soldering 耐热耐受性
+260 °C (不熔融 PTFE 绝缘介质)
Storage 温度系列范围
-65 °C 至 +200 °C
阻燃 & 烟额定值
UL 910 / CMP 低烟氟聚合物
耐热相稳定性
低相 change 包覆于 -55 至 +125 °C
耐寒-弯曲温度
-55 °C 符合 MIL-DTL-17

机械

中心导体绞合
7 × 0.17 mm (26 AWG, Ø 0.51 mm)
绝缘介质直径
1.52 mm ± 0.05 mm (0.060 于)
外护套直径
2.50 mm ± 0.10 mm (0.098 于)
最小弯曲半径 (固定敷设 / 弯曲)
13 mm (5×D) / 25 mm (10×D)
标称电缆重量
15.6 kg/km (RG-316) / 23.0 kg/km (316D)
连接器 compatibility
SMA, SMB, SMC, MMCX, MCX, BNC, TNC

耐受性能

Chemical & solvent 抗扰度
Inert 至 aviation fuel, hydraulic 油 & acids
阻燃性能
IEC 60332-1-2 & UL VW-1
潮气 & 湿气 absorption
< 0.01 % 水 uptake (PTFE/FEP)
UV & 辐照耐受性
Weatherproof 氟聚合物护套
Outgassing behaviour
低 outgassing 氟聚合物结构
RoHS / REACH status
RoHS 3 compliant

参考标准

Military detail 规范
MIL-DTL-17/113-RG316 & M17/138-00001
双层-编织层 QPL reference
MIL-DTL-17/152-00001 (RD-316)
中心导体标准
ASTM B501 镀银 CCS
绝缘介质材料标准
ASTM D4894 原生 PTFE
护套材料标准
ASTM D2116 FEP 氟聚合物
品质等级 certification
EN 10204 3.1 + sweep VSWR report

标识

绝缘介质颜色
本色 translucent 白色 PTFE
外护套颜色
Translucent 棕色 (FEP 标准)
护套 legend
TEBAOFLEX M17/113-RG316 50 OHM FEP
标准 spool 节距
100 m, 305 m (1000 ft), 500 m
阻抗代码
50 Ω RF miniature
Batch traceability
Lot 数字 & sweep 试验 ID

规格尺寸

4 标准种配置 (RG-316)

Dimensional, physical 及高频电气 parameters 用于 RG-316 符合 MIL-DTL-17/113-RG316 (M17/138).

Dimensions & 结构
订货型号结构 / 型号导体近似外径 ≈
mm		金属
kg/km		近似重量 ≈
kg/km		Min. 弯曲 R
固定敷设 mm		询价
标准 RG-316 variants
RG-316/U (M17/113-RG316) Single Shield50 Ω 单根 SPC 编织层 (FEP)26 AWG (7×0.17 SCCS)2.507.815.612
M17/138-00001 Low-Loss RG-31650 Ω 紧凑-Tol SPC 编织层 (FEP)26 AWG (7×0.17 SCCS)2.508.216.012
RG-316D / RD-316 (M17/152) Double Shield50 Ω 双层 SPC 编织层 (FEP)26 AWG (7×0.17 SCCS)2.9014.523.014
RG-316 PFA (+250 °C Jacket)50 Ω 单根 SPC 编织层 (PFA)26 AWG (7×0.17 SCCS)2.507.816.212
  • 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
  • Dimensions 及 weights 均标称 production values subject 至 manufacturing tolerances 符合 MIL-DTL-17/113-RG316 (M17/138).

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

  1. 导体第 5 类绞合导体
  2. 火花试验100% 在线检测
  3. 成缆线芯、地线与填充
  4. 护套挤出内护套、编织／屏蔽、外护套
  5. 电气测试交流耐压与导体电阻
  6. 尺寸外径与护套壁厚
  7. 检验文件与发运装盘出厂与发运
测试与检验试验值／参考标准频次
例行试验
Sweep 回路 loss & characteristic 阻抗50 Ω ± 2 Ω; VSWR ≤ 1.25:1 跨越 DC–3 GHz每卷线盘
绝缘介质 spark & AC 电压 withstand2.0 kV rms 在 60 Hz 无 breakdown100 % 全长
抽样试验
Attenuation 在 400 MHz, 1 GHz & 3 GHzComplies 配 MIL-DTL-17/113 最大 attenuation 限制符合 production lot
耐热 shock (-55 至 +200 °C) & 耐寒弯曲零 PTFE/FEP cracking 或 dimensional flow 符合 MIL-DTL-17Qualification

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

MIL-DTL-17/113-RG316UL VW-1 / IEC 60332-1-2RoHS 3 / REACH

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX MIL-DTL-17/113-RG316 50 OHM 200C
交货形式
Spools, 卷筒或 export wooden 卷筒
标准卷筒节距
100 m · 305 m (1000 ft) · 500 m · 1000 m
最小起订量
100 m (stock) · 305–500 m (production)
交货期
1–3 weeks ex-协同
Incoterms
EXW, FCA, FOB, CIF, DAP

技术资料

资料下载

PDFRG-316 Flexible Coaxial Cable – 技术规格书（英文版）共 4 种规格 · 结构、技术参数与认证XLSXRG-316 规格数据表（Excel 英文版）含全部 4 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价
版本
2026-10-20
更新日期
2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

How does RG-316 有所区别自 RG-174 当同时 have ~2.5–2.8 mm 外直径?
Although 同时均 50 Ω miniature coaxial 电缆配 26 AWG 中心导体, RG-316 uses 镀银铜-包覆钢导体, 实心单股 PTFE 绝缘介质, 镀银铜丝编织层, 及 +200 °C FEP 护套用于低 loss 最高达 3 GHz, whereas RG-174 uses 聚乙烯绝缘及 +80 °C PVC 护套 limited 至 1 GHz.
Why CAN RG-316 be 手-soldered 或 wave-soldered 无熔融线芯绝缘介质?
原生 PTFE 绝缘介质于 RG-316 has crystalline 熔融 point +327 °C, 防止中心-导体窜动移位或绝缘介质 shrink-back 当 soldering SMA, SMB, MMCX, 或 BNC connectors. 每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.
当 should 双层-屏蔽 RG-316D (RD-316 / M17/152) be 规定的?
请选用 RG-316D 当布线敷设敏感 RF 信号内部 densely packed avionics 或试验 chassis 及以上 1 GHz, 作为其双层镀银铜编织层提升屏蔽 effectiveness 自 ~55 dB 至 > 90 dB. 每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.
Why 为铜-包覆钢 (SCCS) 中心导体 used 于 RG-316?
7×0.17 mm 钢线芯提供包覆于 twice 抗拉破断强度软铜于 miniature 26 AWG 导体, 同时厚银镀层承受全部高频 RF 电流 via 表皮层 effect. 每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.
