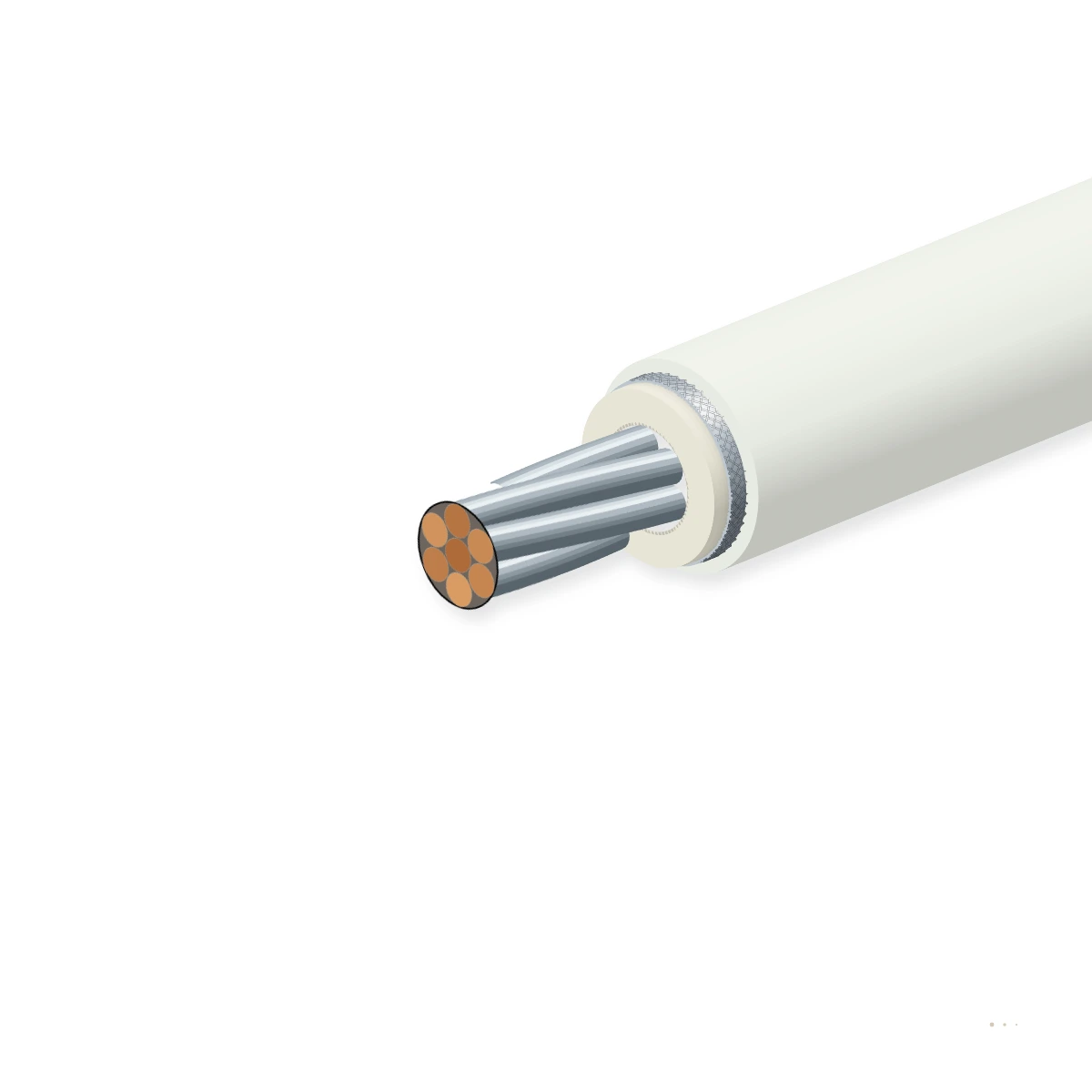

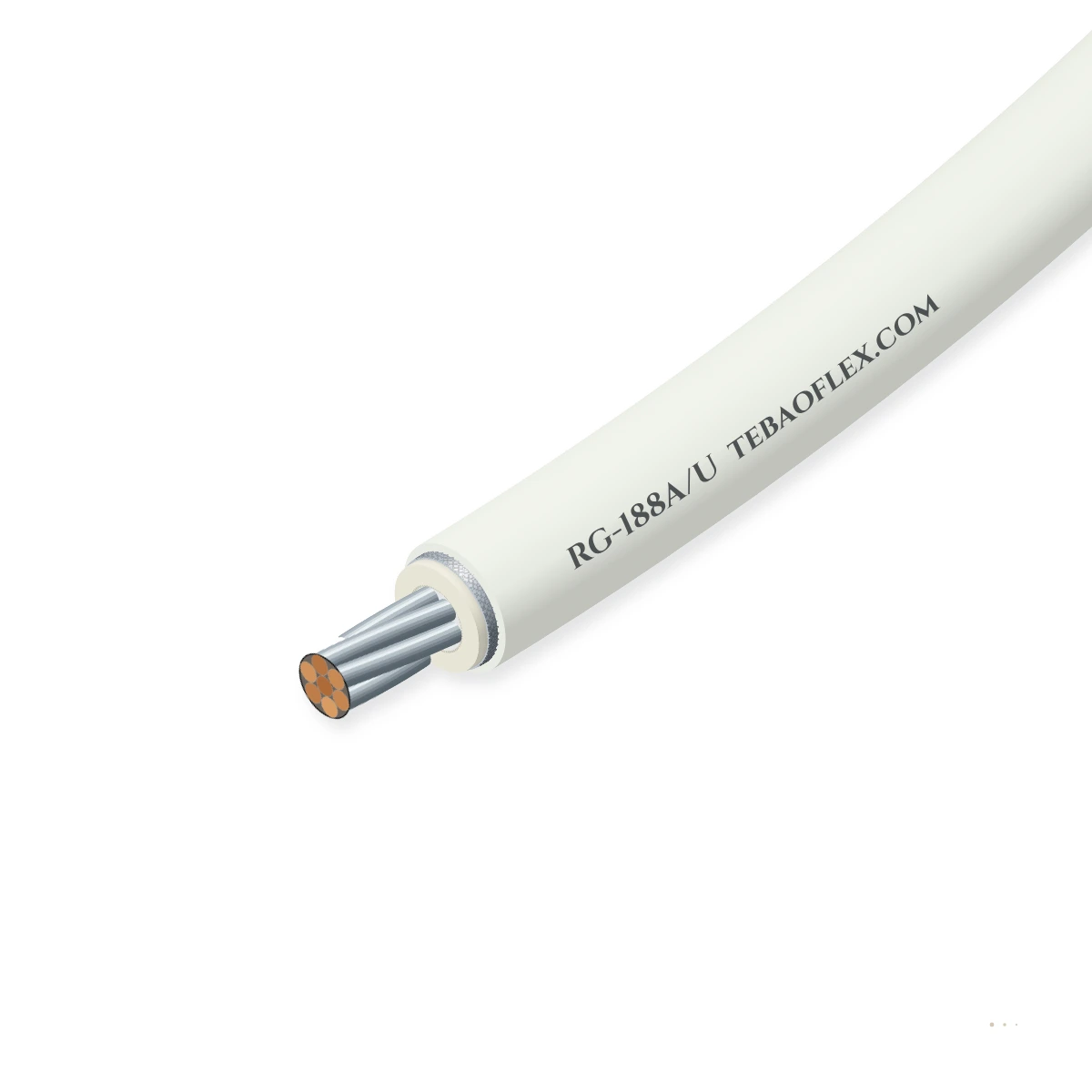

产品主图

MIL-DTL-17 氟聚合物 & RF Coaxial 电缆MIL-C-17 RG-188A/U50 Ω · DC–3 GHz-55 至 +250 °C 全部- PTFE

RG-188A/U同轴电缆MIL-C-17 · 50 Ω ± 2 Ω · Ø 2.69 mm · 26 AWG (7×0.17) SCCS · 实心单股 PTFE · SPC 编织层 ·

MIL-C-17 · 50 Ω ± 2 Ω · Ø 2.69 mm · 26 AWG (7×0.17) SCCS · 实心单股 PTFE · SPC 编织层 ·

电磁屏蔽
低电磁干扰设计
阻燃
耐油
订货型号
RG-188A/U Sintered White PTFE (+250 °C)
近似外径 ≈
2.69 mm
金属重量
7.8 kg/km
总计重量 ≈
16.4 kg/km
Min. 弯曲 R (固定敷设)
13 mm
全部规格 (4)
获取报价数据表WhatsApp
工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书
阻抗 Z₀
50 Ω ± 2 Ω
MIL-C-17 miniature PTFE coax
外直径
2.69 mm (0.106")
烧结白色 PTFE 绕包带护套
Velocity / Cap.
69.5 % · 96.5
实心单股原生 PTFE Ø 1.52 mm
温度等级
-55 至 +250 °C
Exceeds FEP -外覆护套 RG-316 (+200 °C)
频率系列范围
DC 至 3 GHz
低-loss microwave & avionics
最大。电压
900 V rms
2.0 kV rms 绝缘介质试验

本电缆型号的典型值（依据 MIL-DTL-17 (RG-188A/U / M17/67)）——具体订单参数将在技术规格书与报价单中确认。

应用工况

RG-188A/U 是否适合您的设备？

RG-188A/U (MIL-C-17 / M17/67) 为 50 Ω miniature 氟聚合物 coaxial 电缆额定自 -55 °C 至 +250 °C 跨越 DC 至 3 GHz. Built 配 26 AWG (7×0.17 mm) 镀银铜-包覆钢中心导体, Ø 1.52 mm 实心单股 PTFE 绝缘介质, 95 %

开关柜与机柜内部布线

适用

Ideal 用于高温 military 光收发器, radar T/R 模块, 及 ovenized crystal oscillators.

工业炉窑与高温加热区

适用

烧结白色 PTFE 绕包带护套 sustains +250 °C 持续工况 (+50 °C 及以上 FEP RG-316).

固定敷设

适用

耐受至 jet fuels, hydraulic fluids, 及高-altitude 耐热 cycling.

拖链系统

不适用

绕包带-绕包 PTFE 护套为非 designed 用于持续 linear 拖链运行行程。

S 368 C
典型设备航空航天 & 涡轮 Engine 仪表Military Radar & EW SubassembliesDownhole & Geothermal RF Logging 工具高温 Burn-于试验 ChambersVacuum & Semiconductor RF Feedthroughs

电缆结构

逐层了解结构

26 AWG (7×0.17 mm) 镀银铜-包覆钢中心, Ø 1.52 mm 原生 PTFE 绝缘介质, ≥ 95 % 镀银铜丝编织层, 及 fused

1234

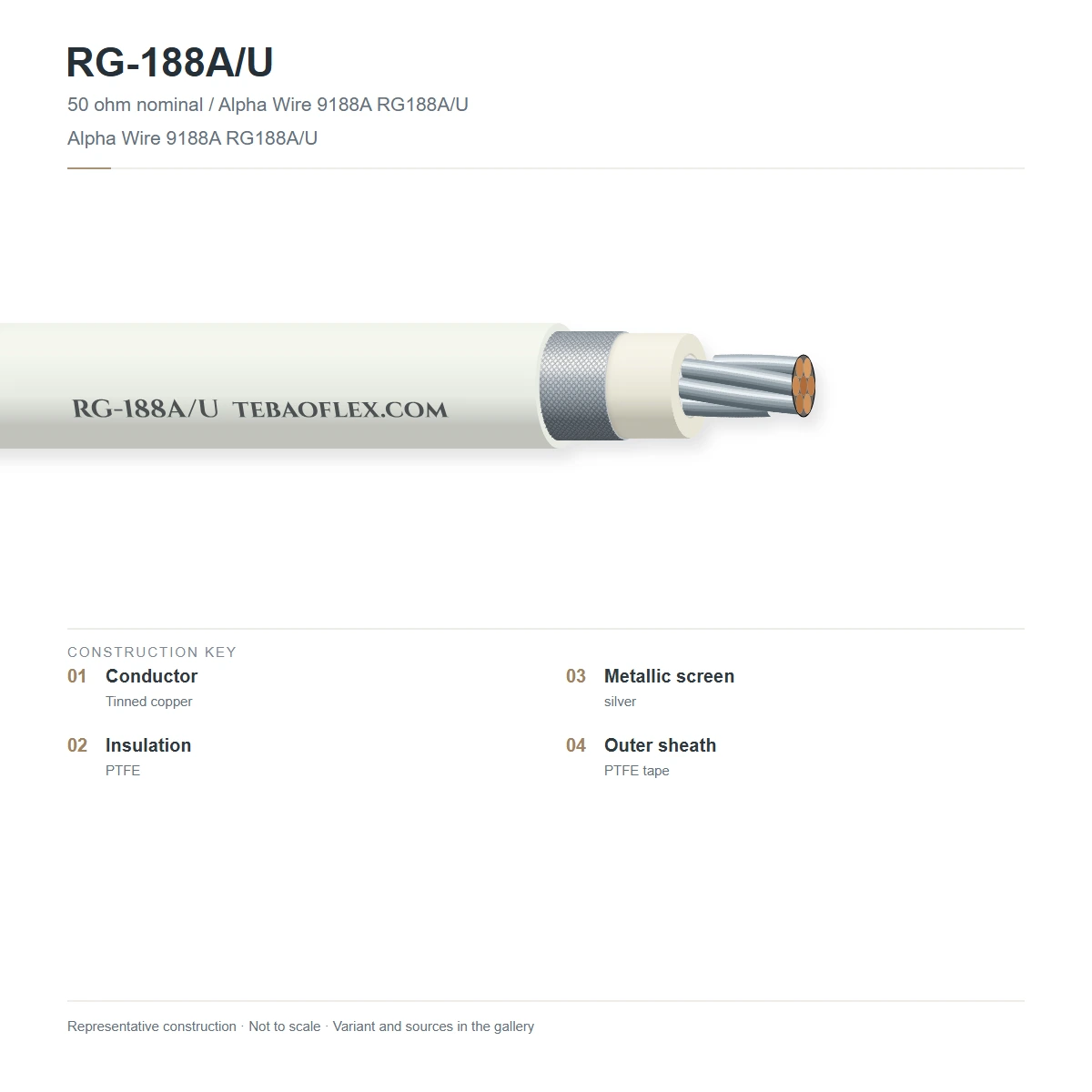

结构剖切示意图（非按比例，由结构层数据自动生成）
#结构层材料与参考标准
1绞合 SCCS 中心导体 (26 AWG)7 × 0.17 mm (Ø 0.51 mm) 镀银铜-包覆钢线丝符合 ASTM B501MIL-C-17
2实心单股原生 PTFE 绝缘介质挤包 polytetrafluoroethylene (PTFE) Type F-1, Ø 1.52 mm ± 0.05 mmMIL-C-17
3镀银铜金属丝编织层38 AWG 镀银铜金属丝编织层 (≥ 95 % 光学覆盖率)MIL-C-17
4烧结白色 PTFE 绕包带外护套Fused polytetrafluoroethylene (PTFE) 绕包带绕包层包覆于玻璃纤维/ PTFE 扎紧带, 白色 (ØMIL-C-17

RG-188A/U (烧结白色 PTFE)

标准 MIL-C-17 结构配 fused 白色 PTFE 绕包带护套用于 -55 °C 至 +250 °C 持续工况。

RG-316/U (挤包棕色 FEP)

Identical 线芯及编织层配挤包 +200 °C FEP 护套 (Ø 2.50 mm) 用于 smoother 护套剥离。

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 MIL-DTL-17 (RG-188A/U / M17/67)）。实际订单数值将在规格书与报价单中确认。

电气

Characteristic 阻抗 Z₀
50 Ω ± 2 Ω
标称 capacitance
96.5 pF/m (29.4 pF/ft)
Velocity propagation (VoP)
69.5 %
导体直流电阻
≤ 276 Ω/km 在 20 °C
最高运行电压
900 V rms
绝缘介质 withstand 试验
2.0 kV rms 在 60 Hz

热性能

运行温度范围
-55 °C 至 +250 °C 持续
Peak 短-term 温度
+290 °C (全部- PTFE 结构)
Storage 温度系列范围
-65 °C 至 +250 °C
可燃性额定值
非-flammable UL 94 V -0 / FAR 25.853
耐寒-弯曲额定值
-55 °C 符合 MIL-DTL-17
持续 CW 动力 @ 400 MHz
220 W (@ +40 °C ambient)

机械

中心导体绞合
7 × 0.17 mm (26 AWG, Ø 0.51 mm)
绝缘介质直径
1.52 mm ± 0.05 mm (0.060 于)
外护套直径
2.69 mm ± 0.10 mm (0.106 于)
最小弯曲半径 (固定敷设 / 弯曲)
13 mm (5×D) / 27 mm (10×D)
标称电缆重量
16.4 kg/km (11.0 lb/ 1000 ft)
连接器 compatibility
SMA, SMB, SMC, MMCX, MCX, BNC

耐受性能

Chemical & solvent 耐受性
Inert 至全部 aviation fuels, oils & acids
耐热 aging 稳定性
零熔融或 flow 最高达 +250 °C
潮气 absorption
< 0.01 % 水 uptake
Outgassing behaviour
低 outgassing 烧结 PTFE
UV & 臭氧抗扰度
100 % weatherproof PTFE 外绕包层
RoHS / REACH status
RoHS 3 compliant

参考标准

Military 规范
MIL-C-17 / MIL-DTL-17 (RG-188A/U)
导体标准
ASTM B501 镀银 CCS
绝缘介质 & 护套标准
ASTM D4894 polytetrafluoroethylene
阻燃试验标准
FAA FAR 25.853 & IEC 60332-1-2
RF 试验标准
IEC 61196-1
品质等级 certification
EN 10204 3.1 mill certificate

标识

绝缘介质颜色
本色 translucent 白色 PTFE
外护套颜色
Opaque 白色烧结 PTFE
护套表面印字
TEBAOFLEX RG-188A/U 50 OHM 250C PTFE
标准 spool 节距
100 m, 305 m, 500 m
阻抗代码
50 Ω +250 °C miniature coax
Batch traceability
Lot 数字 & sweep report

规格尺寸

4 标准种配置 (RG-188A/U)

Dimensional, physical 及高频电气 parameters 用于 RG-188A/U 符合 MIL-DTL-17 (RG-188A/U / M17/67).

Dimensions & 结构
订货型号结构 / 型号导体近似外径 ≈
mm		金属
kg/km		近似重量 ≈
kg/km		Min. 弯曲 R
固定敷设 mm		询价
标准 RG-188A/U variants
RG-188A/U Sintered White PTFE (+250 °C)50 Ω 单根 SPC 编织层 (PTFE)26 AWG (7×0.17 SCCS)2.697.816.413
RG-316/U Extruded Brown FEP (+200 °C)50 Ω 单根 SPC 编织层 (FEP)26 AWG (7×0.17 SCCS)2.507.815.612
RG-188-DS Double-Shielded PTFE (+250 °C)50 Ω 双层 SPC 编织层 (PTFE)26 AWG (7×0.17 SCCS)3.0514.524.015
RG-196A/U Subminiature PTFE (30 AWG)50 Ω 单根 SPC 编织层 (PTFE)30 AWG (7×0.10 SCCS)2.034.28.910
  • 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
  • Dimensions 及 weights 均标称 production values subject 至 manufacturing tolerances 符合 MIL-DTL-17 (RG-188A/U / M17/67).

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

  1. 导体第 5 类绞合导体
  2. 火花试验100% 在线检测
  3. 成缆线芯、地线与填充
  4. 护套挤出内护套、编织／屏蔽、外护套
  5. 电气测试交流耐压与导体电阻
  6. 尺寸外径与护套壁厚
  7. 检验文件与发运装盘出厂与发运
测试与检验试验值／参考标准频次
例行试验
Sweep 阻抗 & VSWR 至 3 GHz50 Ω ± 2 Ω; VSWR ≤ 1.25:1 跨越 DC–3 GHz每卷线盘
AC 介电耐压试验2.0 kV rms 在 60 Hz 无 breakdown每卷线盘
抽样试验
Attenuation 在 400 MHz & 3 GHz内 MIL-C-17 RG-188A/U attenuation 限制符合 lot
+250 °C 耐热 aging & -55 °C 耐寒弯曲无绕包带 delamination 或 crackingQualification

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

MIL-C-17 (RG-188A/U)FAA FAR 25.853RoHS 3 / CE

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX RG-188A/U 50 OHM 250C PTFE [Lot]
交货形式
Spools, 卷筒或 export wooden 卷筒
标准卷筒节距
100 m · 305 m (1000 ft) · 500 m · 1000 m
最小起订量
100 m (stock) · 305–500 m (production)
交货期
1–3 weeks ex-协同
Incoterms
EXW, FCA, FOB, CIF, DAP

技术资料

资料下载

PDFRG-188A/U Coaxial Cable – 技术规格书（英文版）共 4 种规格 · 结构、技术参数与认证XLSXRG-188A/U 规格数据表（Excel 英文版）含全部 4 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价
版本
2026-10-20
更新日期
2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

What 为 exact difference 夹于 RG-188A/U 及 RG-316/U?
同时电缆 share exact 相同 26 AWG (7×0.17 mm) 镀银铜-包覆钢中心导体, 1.52 mm 实心单股 PTFE 绝缘介质, 及 95 % 镀银铜丝编织层; however, RG-188A/U uses fused 白色 PTFE 绕包带外护套额定至 +250 °C (Ø 2.69 mm), whereas RG-316/U uses 挤包棕色 FEP 护套额定至 +200 °C (Ø 2.50 mm).
RG-188A/U 及 RG-316/U 用途相同 RF connectors?
Yes, because 同时 share 0.51 mm 中心导体及 1.52 mm 绝缘介质直径, 标准 SMA, SMB, SMC, MCX, MMCX, 及 BNC crimp 或 solder connectors 用于 RG-174/188/316 组 fit 同时电缆。每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.
Why 为外护套 RG-188A/U 绕包带-绕包 rather 相比熔融挤包?
原生 PTFE cannot be conventional 熔融挤包于薄 walls 包覆于铜丝编织层无 overheating, 使 PTFE 绕包带为精密-绕包及烧结成 unified +250 °C 护套。每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.
CAN RG-188A/U be used 于高-vacuum chambers?
其全部- PTFE 及镀银金属结构 exhibits 极低 outgassing; 用于超-高 vacuum (≤ 10⁻¹⁰ mbar) 其中 trapped air pockets must be avoided, 请选用 polyimide-绝缘 301-KAP50 . 每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.
