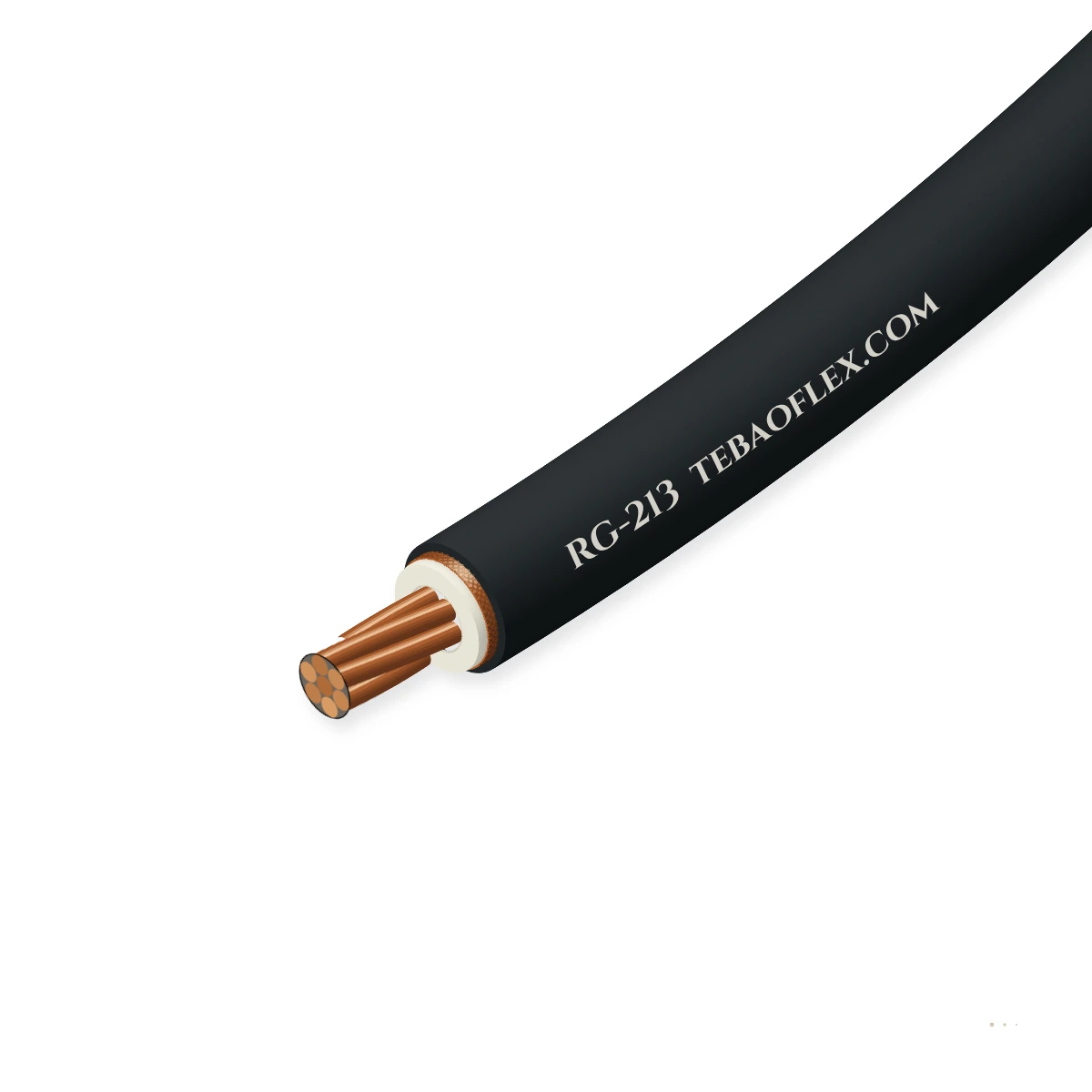

产品主图

MIL-DTL-17 PE/PVC RF Coaxial 电缆MIL-DTL-17/74 RG-21350 Ω · 3700 V rmsØ 10.30 mm (0.405") 馈线

RG-213射频馈线MIL-DTL-17/74 · 50 Ω ± 2 Ω · Ø 10.30 mm · 13 AWG (7×0.75) 裸铜 · 实心单股 PE · 96 % 铜

MIL-DTL-17/74 · 50 Ω ± 2 Ω · Ø 10.30 mm · 13 AWG (7×0.75) 裸铜 · 实心单股 PE · 96 % 铜

电磁屏蔽

低电磁干扰设计

户外与潮湿环境

阻燃

型号

订货型号: RG-213/U (M17/74-RG213) Type IIA PVC
近似外径 ≈: 10.30 mm
金属重量: 74.0 kg/km
总计重量 ≈: 156.0 kg/km
Min. 弯曲 R (固定敷设): 52 mm

全部规格 (4)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

阻抗 Z₀: 50 Ω ± 2 Ω
外直径: 10.30 mm (0.405
中心导体: 13 AWG (7×0.75
Velocity / Cap.: 66 % · 101 pF/m
最大。电压: 3700 V rms
温度等级: -40 至 +80 °C

本电缆型号的典型值（依据 MIL-DTL-17/74-RG213 (M17/163-00001)）——具体订单参数将在技术规格书与报价单中确认。

应用工况

RG-213 是否适合您的设备？

RG-213 (RG-213/U, MIL-DTL-17/74-RG213 及 M17/163-00001) 为标准 50 Ω 重型 RF coaxial 传输电缆 (Ø 10.30 mm / 0.405 于) 用于 HF/VHF/UHF base-station antennas, 船用船用 VHF/AIS 馈线, 及 broadcast 变送器最高达 1000 MHz.

固定敷设

适用

UV -stabilised 非-contaminating PVC Type IIA (或 PE/LSZH) 护套 built 用于户外 tower 及船用井架布线敷设。

开关柜与机柜内部布线

适用

3,700 V rms 工作电压 handles 大功率 HF/VHF transmitter racks 及 RF matching 网络。

地面拖曳与移动供电

有条件适用

7×0.75 mm 绞合导体允许 tactical 电场卷筒 deployment 在 ≥ 50 mm 弯曲半径。

拖链系统

不适用

Ø 10.3 mm 实心单股- PE 馈线 coax 为非 designed 用于持续 linear 拖链。

S 368 C

典型设备HF / VHF / UHF Base Station 馈线船用 VHF, AIS & 船用 CommsLand 移动式 & 应急 Dispatch Towers工业 RF Heating & Plasma 供电Military Tactical Antenna Masts

电缆结构

逐层了解结构

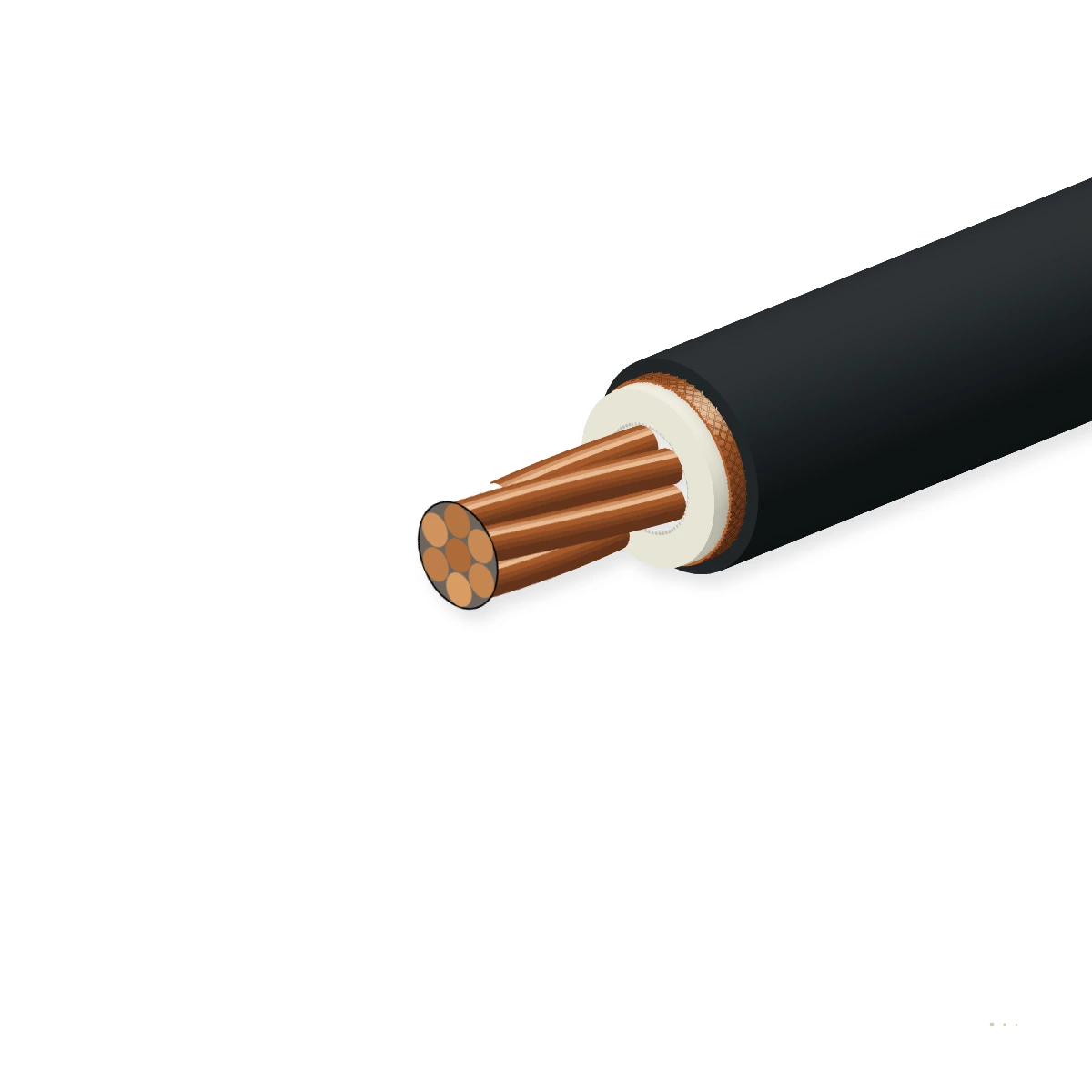

13 AWG (7×0.75 mm) 裸铜中心导体, Ø 7.24 mm 实心单股聚乙烯绝缘介质, ≥ 96 % 裸铜丝编织层, 及 Ø 10.30 mm 黑色

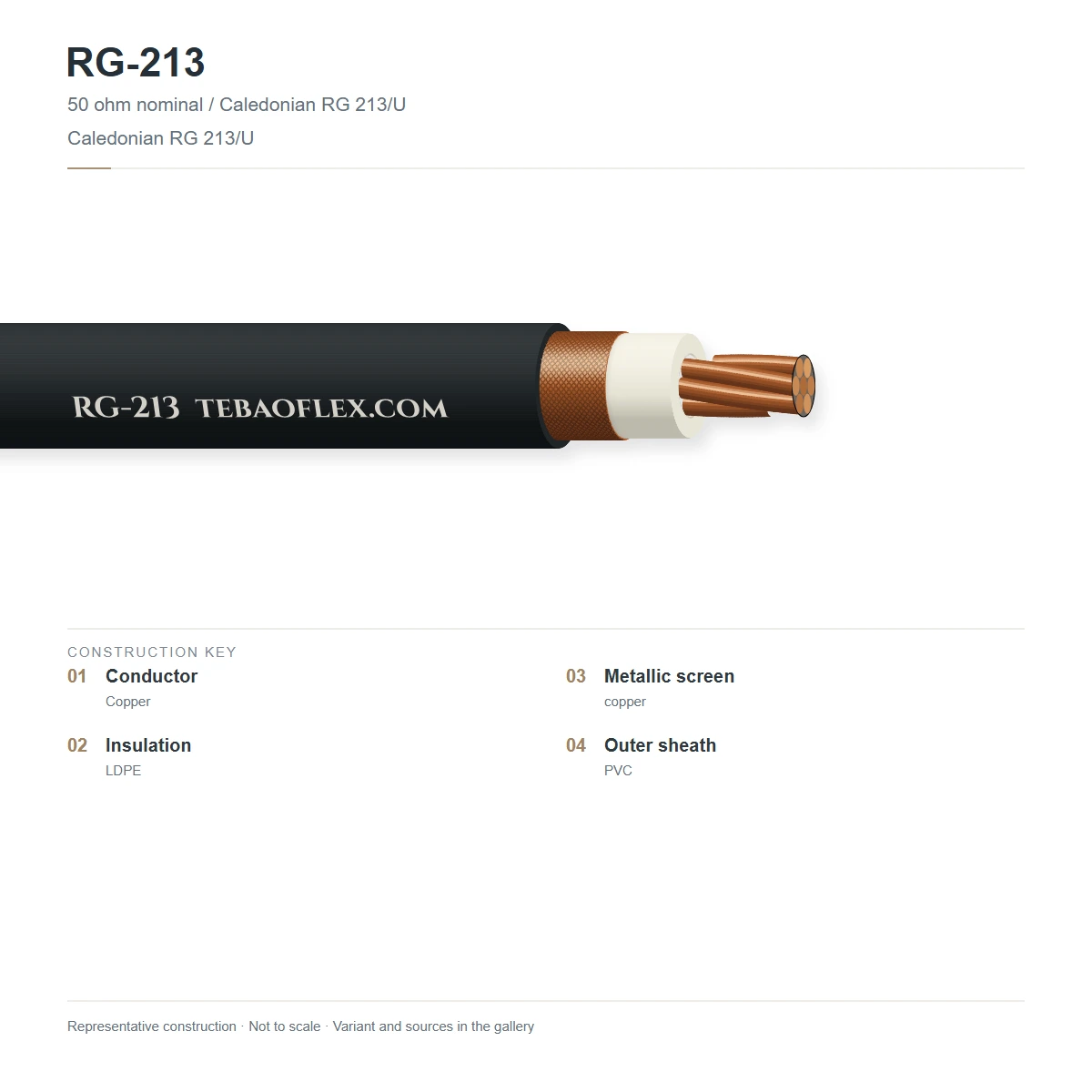

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	绞合裸铜中心 (13 AWG)	7 × 0.75 mm (Ø 2.26 mm, 3.09 mm²) 退火高导电率裸铜符合 ASTM B3MIL-DTL-17/74
2	实心单股聚乙烯 (PE) 绝缘介质	原生低-loss 实心单股聚乙烯 Type A, Ø 7.24 mm ± 0.18 mm (0.285 于)MIL-DTL-17/74
3	高-覆盖率裸铜丝编织层	34 AWG 退火裸铜金属丝编织层配 ≥ 96 % 光学覆盖率MIL-DTL-17/74
4	非-contaminating PVC Type IIA 护套	UV -耐受黑色 polyvinyl chloride Type IIA (或 LSZH / 直接-burial PE), Ø 10.30 mmMIL-DTL-17/74

RG-213/U (M17/74-RG213 / M17/163)

标准 MIL-DTL-17 结构配非-contaminating 黑色 PVC Type IIA 护套。

RG-213-LSZH (船用船用)

无卤低烟无卤护套符合 IEC 60332-3 及 IEC 60754-1/2 .

RG-213-PE (直接 Burial)

高-density 聚乙烯外护套用于井下穿线管及直接-burial antenna 敷设线路。

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 MIL-DTL-17/74-RG213 (M17/163-00001)）。实际订单数值将在规格书与报价单中确认。

电气

Characteristic 阻抗 Z₀: 50 Ω ± 2 Ω
标称 capacitance: 101.0 pF/m (30.8 pF/ft)
Velocity propagation (VoP): 66.0 %
中心 / 屏蔽层 DC 耐受性: ≤ 5.7 Ω/km / ≤ 3.9 Ω/km 在 20 °C
最高运行电压: 3,700 V rms (5,000 V rms peak)
绝缘介质 withstand 试验: 10.0 kV rms 在 60 Hz

热性能

运行温度范围: -40 °C 至 +80 °C
Installation 温度系列范围: -20 °C 至 +70 °C
绝缘介质 softening limit: +85 °C (实心单股 PE)
阻燃性能: IEC 60332-1-2 / UL VW-1
耐寒-弯曲额定值: -40 °C 符合 MIL-DTL-17
持续 CW 动力 @ 100 MHz: 1,400 W (@ +40 °C ambient)

机械

中心导体绞合: 7 × 0.75 mm (13 AWG, Ø 2.26 mm)
绝缘介质直径: 7.24 mm ± 0.18 mm (0.285 于)
外护套直径: 10.30 mm ± 0.18 mm (0.405 于)
最小弯曲半径 (固定敷设 / 弯曲): 50 mm (5×D) / 100 mm (10×D)
标称电缆重量: 156.0 kg/km (105 lb/ 1000 ft)
连接器 compatibility: Type N, UHF (PL-259), BNC, TNC, 7/16 DIN

耐受性能

Plasticizer 非-contamination: MIL Type IIA 非-migrating PVC
UV & 户外耐候: Carbon-黑色 UV -stabilised 外护套
潮气 & 盐雾-mist: 船用-等级护套防止水 ingress
压扁 & 磨损耐受性: 厚 1.1 mm 外护套壁厚
LSZH 船用选项: IEC 60754-1/2 & IEC 61034
RoHS / REACH status: RoHS 3 compliant

参考标准

Military detail 规范: MIL-DTL-17/74-RG213 & M17/163-00001
Superseded military 代码: MIL-C-17 RG-8/U (替换为按 RG-213)
导体标准: ASTM B3 退火裸铜
阻燃试验标准: IEC 60332-1-2
Coaxial RF 标准: IEC 61196-1
品质等级 certification: EN 10204 3.1 + sweep 回路-loss report

标识

绝缘介质颜色: Translucent 本色实心单股 PE
外护套颜色: 黑色
护套表面印字: TEBAOFLEX MIL-DTL-17/74-RG213 50 OHM
标准卷筒节距: 100 m, 305 m, 500 m, 1000 m
阻抗组: 50 Ω 0.405" 馈线 coax
Batch traceability: Lot 数字 & metre 喷印标识

规格尺寸

4 标准种配置 (RG-213)

Dimensional, physical 及高频电气 parameters 用于 RG-213 符合 MIL-DTL-17/74-RG213 (M17/163-00001).

Dimensions & 结构
订货型号	结构 / 型号	导体	近似外径 ≈ mm	金属 kg/km	近似重量 ≈ kg/km	Min. 弯曲 R 固定敷设 mm
标准 RG-213 variants
RG-213/U (M17/74-RG213) Type IIA PVC	50 Ω 96% 裸铜编织层 (PVC)	13 AWG (7×0.75 铜)	10.30	74.0	156.0	52
RG-213-LSZH Marine Halogen-Free	50 Ω 96% 裸铜编织层 (LSZH)	13 AWG (7×0.75 铜)	10.30	74.0	162.0	52
RG-213-PE Direct-Burial Polyethylene	50 Ω 96% 裸铜编织层 (HDPE)	13 AWG (7×0.75 铜)	10.30	74.0	144.0	52
RG-214/U Double-Shielded Silver-Plated	50 Ω 双层 SPC 编织层 (PVC)	13 AWG (7×0.75 SPC)	10.80	112.0	195.0	54

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
Dimensions 及 weights 均标称 production values subject 至 manufacturing tolerances 符合 MIL-DTL-17/74-RG213 (M17/163-00001).

Attenuation & RF 动力 handling
频率	标称 attenuation dB / 100 m	标称 attenuation dB / 100 ft	最大。CW RF 动力 W (@ 40 °C)	阻抗 Z₀ Ω	Velocity VoP %
10 MHz	2.0	0.61	4,800	50	66.0
50 MHz	4.6	1.40	2,000	50	66.0
100 MHz	6.9	2.10	1,400	50	66.0
200 MHz	10.2	3.11	950	50	66.0
400 MHz	15.4	4.69	620	50	66.0
1000 MHz (1 GHz)	26.9	8.20	350	50	66.0

Attenuation values apply 在 +20 °C ambient 成 matched 50 Ω 载荷; CW 动力 ratings assume VSWR 1.0:1 在 +40 °C ambient.

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
Sweep structural 回路 loss (10–1000 MHz)	50 Ω ± 2 Ω; 回路 loss ≥ 21 dB 跨越 VHF/UHF bands	每盘电缆
10.0 kV AC 绝缘介质 withstand 试验	10.0 kV rms 在 60 Hz 无 breakdown	每盘电缆
抽样试验
护套非-contamination & attenuation 试验	零绝缘介质 tan δ degradation; MIL-DTL-17/74 loss	每批次
-40 °C 耐寒-弯曲 & UV weatherometer	无 cracking after 耐寒弯曲及 accelerated UV exposure	Qualification

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

MIL-DTL-17/74-RG213IEC 60332-1-2RoHS 3 / CE

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX MIL-DTL-17/74-RG213 50 OHM [Lot]

交货形式: Spools, 卷筒或 export wooden 卷筒
标准卷筒节距: 100 m · 305 m (1000 ft) · 500 m · 1000 m
最小起订量: 100 m (stock) · 305–500 m (production)
交货期: 1–3 weeks ex-协同
Incoterms: EXW, FCA, FOB, CIF, DAP

技术资料

资料下载

PDFRG-213 RF Coaxial Cable – 技术规格书（英文版）共 4 种规格 · 结构、技术参数与认证 XLSXRG-213 规格数据表（Excel 英文版）含全部 4 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

Why did MIL-DTL-17 replace RG-8/U 配 RG-213/U?

Early RG-8/U 电缆 used 标准 PVC jackets whose plasticizers migrated 成聚乙烯绝缘介质包覆于 time, increasing RF loss; RG-213/U mandates 非-contaminating Type IIA PVC 护套及 tighter dimensional tolerances 下方 MIL-DTL-17/74 . 每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.

当 should RG-214 be 规定的 instead RG-213?

请选用 RG-214 当 operating 及以上 1 GHz (最高达 11 GHz), 于高- EMI transmitter rooms, 或于 corrosive 船用 environments—RG-214 upgrades 同时 13 AWG 中心导体及双层外编织层至镀银铜。每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.

How much RF transmitter 动力 CAN RG-213 handle?

Thanks 至其 7.24 mm 实心单股 PE 绝缘介质 (3,700 V rms 额定值) 及 3.09 mm² 铜导体, RG-213 handles 最高达 4.8 kW 持续 CW 在 10 MHz, 1.4 kW 在 100 MHz (VHF), 及 620 W 在 400 MHz (UHF). 每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.

其标准 connectors fit RG-213?

全部标准 0.405-inch (10.3 mm) coaxial connectors fit RG-213, 含 Type N (UG-21), UHF PL-259, 7/16 DIN, BNC, 及 TNC clamp 或 crimp plugs. 每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.
