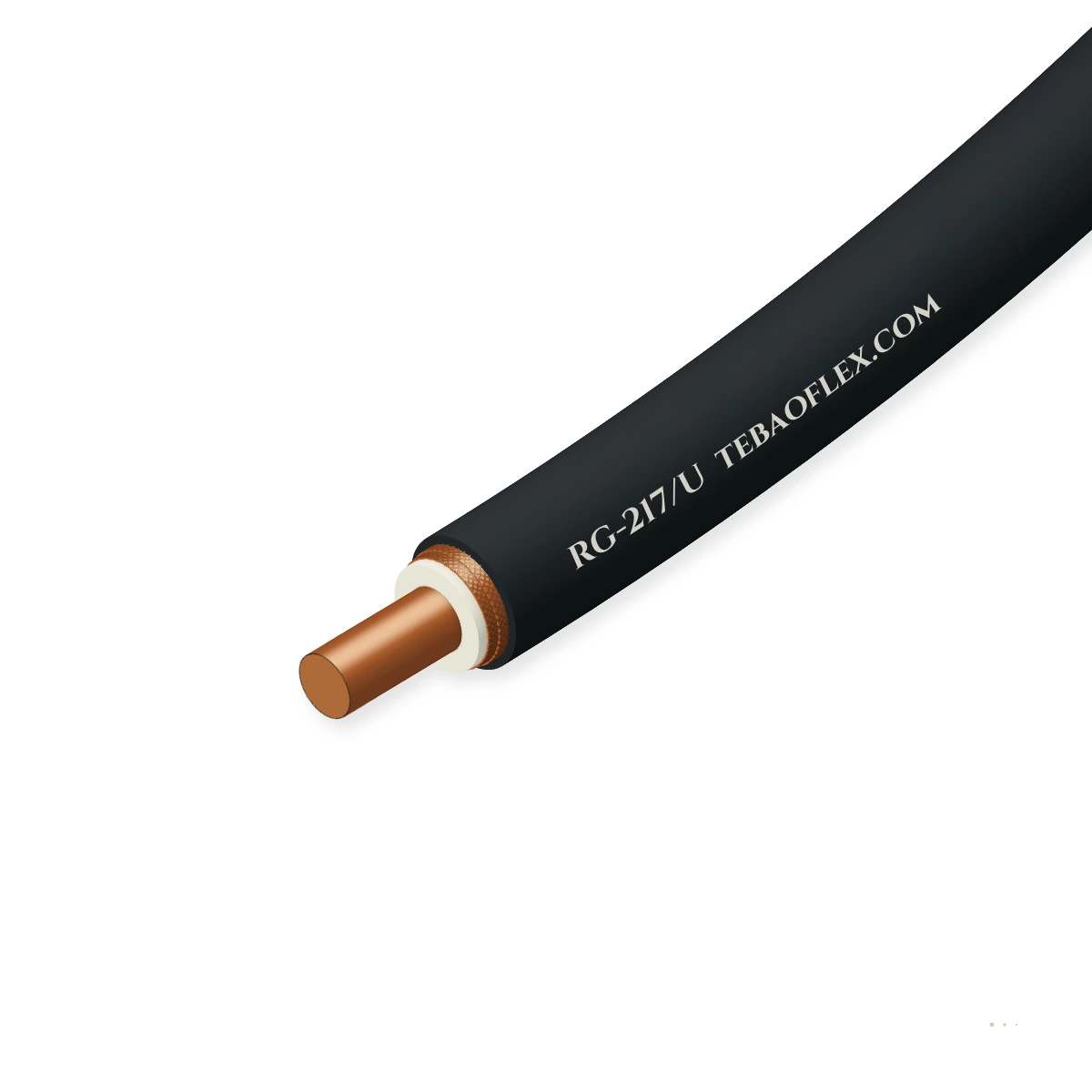

产品主图

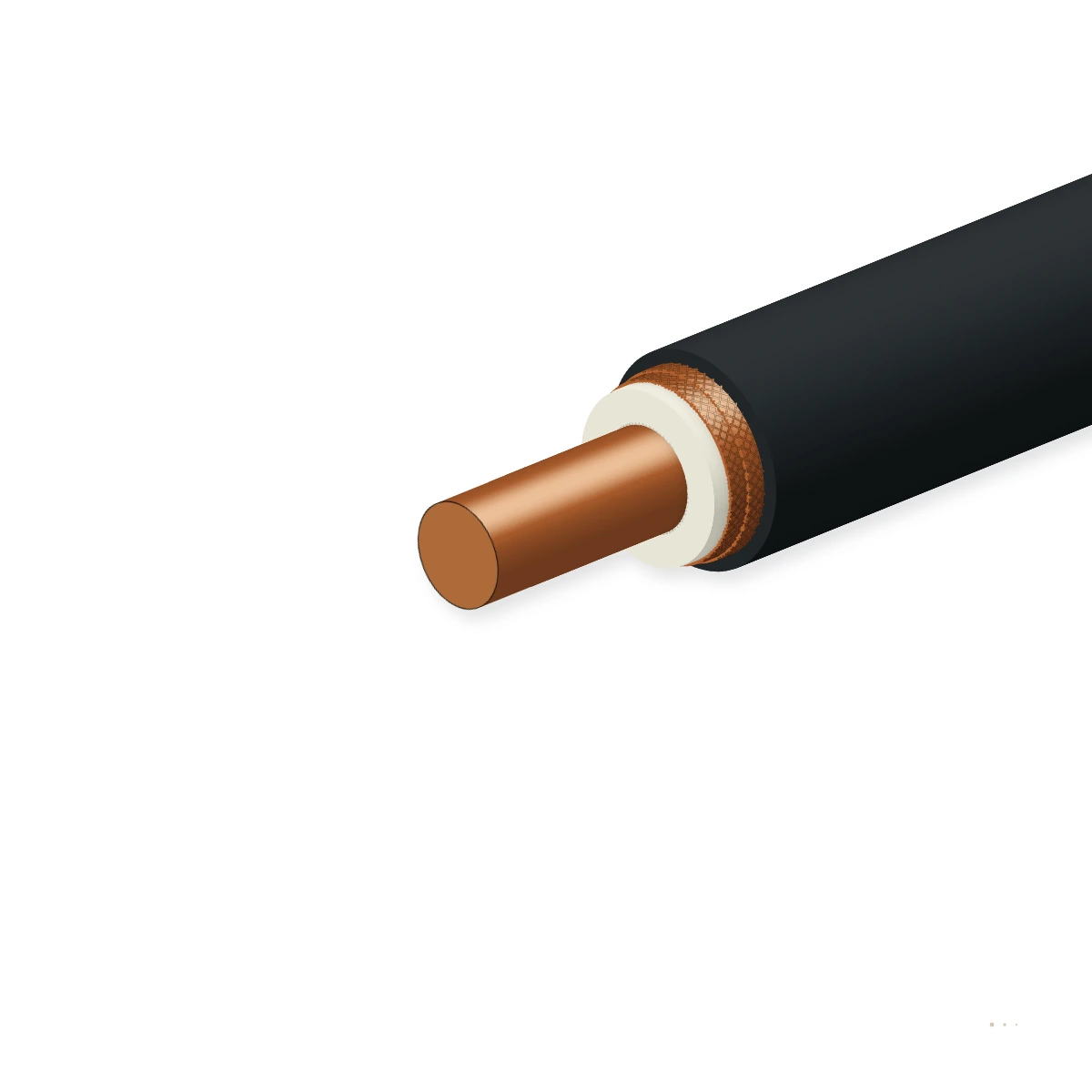

MIL-DTL-17 PE/PVC RF Coaxial 电缆MIL-DTL-17/78 RG-21750 Ω · 5200 V rmsØ 13.84 mm 大功率 Coax

RG-217/U射频同轴电缆MIL-DTL-17/78 · 50 Ω ± 2 Ω · Ø 13.84 mm · 10 AWG (Ø 2.70) 实心单股铜 · 实心单股 PE · 双层铜

MIL-DTL-17/78 · 50 Ω ± 2 Ω · Ø 13.84 mm · 10 AWG (Ø 2.70) 实心单股铜 · 实心单股 PE · 双层铜

电磁屏蔽

低电磁干扰设计

户外与潮湿环境

阻燃

型号

订货型号: RG-217/U (M17/78-RG217) Type IIA PVC
近似外径 ≈: 13.84 mm
金属重量: 168.0 kg/km
总计重量 ≈: 305.0 kg/km
Min. 弯曲 R (固定敷设): 83 mm

全部规格 (4)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

阻抗 Z₀: 50 Ω ± 2 Ω
外直径: 13.84 mm (0.545
中心导体: 10 AWG (Ø 2.70
屏蔽层: 双层裸铜
最大。电压: 5200 V rms
CW 动力 @ 50 MHz: 3400 W continuo

本电缆型号的典型值（依据 MIL-DTL-17/78-RG217 (M17/78-RG217)）——具体订单参数将在技术规格书与报价单中确认。

应用工况

RG-217/U 是否适合您的设备？

RG-217/U (MIL-DTL-17/78-RG217) 为厚壁 50 Ω 大功率 RF coaxial 电缆配 13.84 mm (0.545 于) 外直径及 5,200 V rms operating 电压。Engineered 配 Ø 2.70 mm (10 AWG) 实心单股裸铜中心导体, Ø 9.40 mm 实心单股 PE

固定敷设

适用

重型 Ø 9.40 mm 实心单股 PE 绝缘介质及双层铜编织层 handle 多-kilowatt 持续 RF 馈线。

开关柜与机柜内部布线

适用

标准互连夹于 13.56 MHz 工业 RF 发电机, auto-match 网络, 及 plasma chambers.

地面拖曳与移动供电

不适用

实心单股 2.70 mm (10 AWG) 铜中心导体为 designed 用于固定敷设 installation, 非移动便携式卷筒收放。

RG-214

拖链系统

不适用

Rigid 实心单股-导体 13.84 mm coaxial 馈线 cannot be used 于动态拖链。

S 368 C

典型设备13.56 MHz Semiconductor Plasma & CVD大功率 HF / VHF / UHF 变送器Naval & Coastal Defense Radar 馈线MRI RF 动力 Amplifier InterconnectsLinear Accelerator & RF Heating 系统

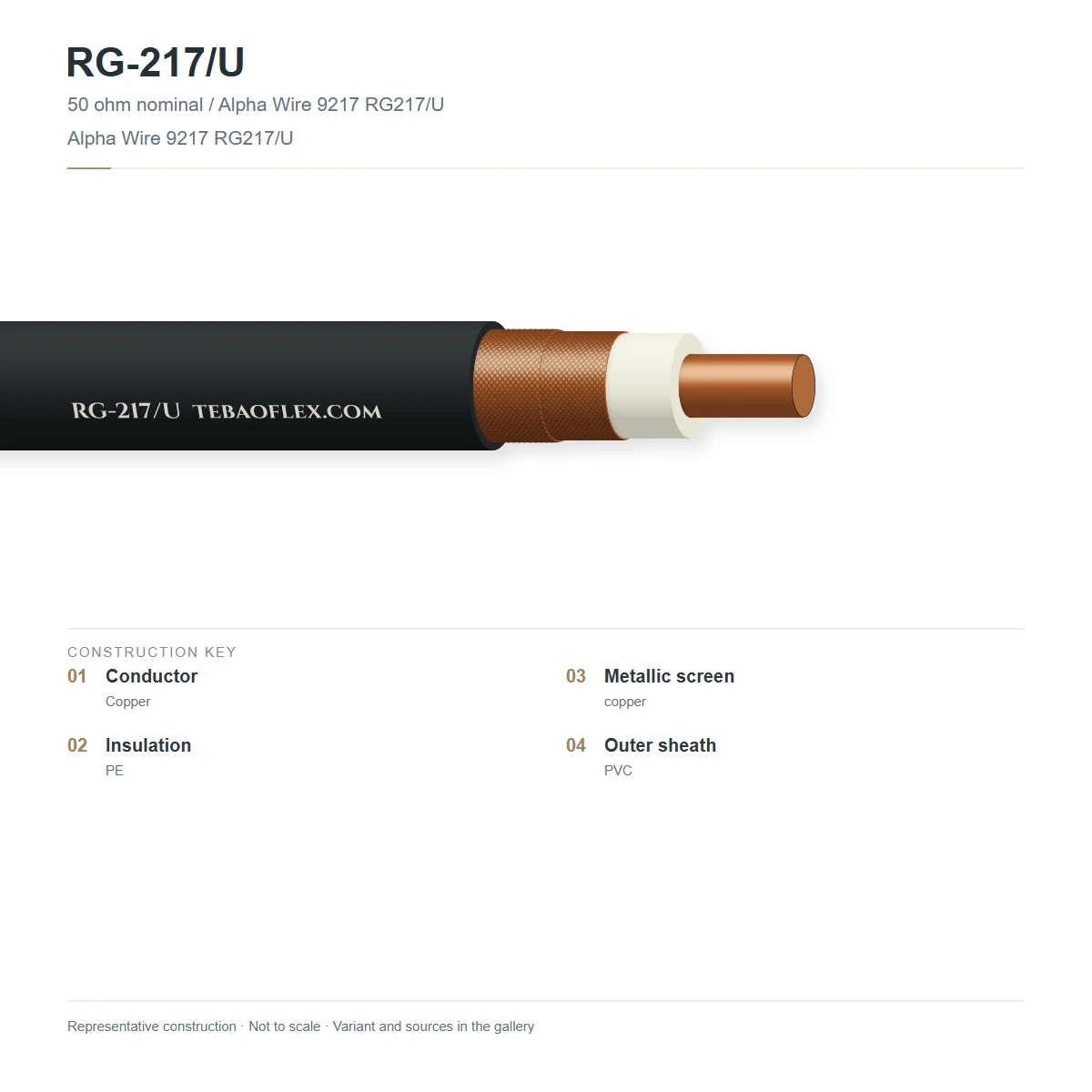

电缆结构

逐层了解结构

Ø 2.70 mm (10 AWG) 实心单股裸铜中心导体, Ø 9.40 mm 实心单股聚乙烯绝缘介质, 2 根同心裸铜线丝编织层

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	实心单股裸铜中心导体 (10	Ø 2.70 mm (0.106 于, 5.73 mm²) 实心单股退火高导电率 oxygen-无铜符合MIL-DTL-17/78
2	厚壁实心单股 PE 绝缘介质	原生低-loss 实心单股聚乙烯 Type A, Ø 9.40 mm ± 0.20 mm (0.370 于)MIL-DTL-17/78
3	内裸铜金属丝编织层	34 AWG 退火裸铜金属丝编织层 (≥ 95 % 光学覆盖率)MIL-DTL-17/78
4	外裸铜金属丝编织层	第二层逆-编织 34 AWG 裸铜丝编织层提供低 RF 转移阻抗及MIL-DTL-17/78
5	非-contaminating PVC Type IIA 护套	UV -耐受黑色 polyvinyl chloride Type IIA (或铠装 RG-218 / 船用 LSZH), ØMIL-DTL-17/78

RG-217/U (M17/78-RG217)

标准 MIL-DTL-17/78 双层-编织 50 Ω 大功率 coaxial 电缆配非-contaminating 黑色 PVC 型

RG-217-LSZH (无卤)

低烟无卤外护套用于 semiconductor cleanroom 子-fabs 及 naval 船用 compartments.

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 MIL-DTL-17/78-RG217 (M17/78-RG217)）。实际订单数值将在规格书与报价单中确认。

电气

Characteristic 阻抗 Z₀: 50 Ω ± 2 Ω
标称 capacitance: 101.0 pF/m (30.8 pF/ft)
Velocity propagation (VoP): 66.0 %
中心 / 屏蔽层 DC 耐受性: ≤ 3.1 Ω/km / ≤ 2.4 Ω/km 在 20 °C
最高运行电压: 5,200 V rms (7,000 V rms peak)
绝缘介质 withstand 试验: 15.0 kV rms 在 60 Hz

热性能

运行温度范围: -40 °C 至 +80 °C
Installation 温度系列范围: -20 °C 至 +70 °C
绝缘介质 softening 温度: +85 °C (实心单股 PE)
阻燃性能: IEC 60332-1-2 / UL VW-1
耐寒-弯曲额定值: -40 °C 符合 MIL-DTL-17
持续 CW 动力 @ 13.56 MHz: 6,800 W (@ +40 °C ambient)

机械

中心导体直径: 2.70 mm 实心单股铜 (10 AWG, 0.106 于)
绝缘介质直径: 9.40 mm ± 0.20 mm (0.370 于)
外护套直径: 13.84 mm ± 0.25 mm (0.545 于)
最小弯曲半径 (固定敷设 / install): 85 mm (6×D) / 140 mm (10×D)
标称电缆重量: 305.0 kg/km (205 lb/ 1000 ft)
连接器 compatibility: Type N, 7/16 DIN, HN, LC, SC (RG-217 规格)

耐受性能

Plasticizer 非-contamination: Type IIA 非-migrating PVC
高压 corona 耐受性: 无气隙挤包 Ø 9.40 mm PE 线芯
RF leakage suppression: 双层逆-编织铜编织层
UV & 户外耐候: 黑色 UV -stabilised 外护套
Cleanroom LSZH 选项: 无卤低-outgassing 护套
RoHS / REACH status: RoHS 3 compliant

参考标准

Military detail 规范: MIL-DTL-17/78-RG217 (M17/78)
Sweep-经试验 military 代码: MIL-DTL-17/165-00001
导体标准: ASTM B3 实心单股退火裸铜
阻燃试验标准: IEC 60332-1-2
Coaxial RF 标准: IEC 61196-1
品质等级 certification: EN 10204 3.1 + 15 kV HV & VSWR report

标识

绝缘介质颜色: Translucent 本色实心单股 PE
外护套颜色: 黑色
护套表面印字: TEBAOFLEX MIL-DTL-17/78-RG217 50 OHM
标准卷筒节距: 100 m, 305 m, 500 m
阻抗组: 50 Ω 大功率 0.545" coax
Batch traceability: Lot 数字 & metre 喷印标识

规格尺寸

4 标准种配置 (RG-217/U)

Dimensional, physical 及高频电气 parameters 用于 RG-217/U 符合 MIL-DTL-17/78-RG217 (M17/78-RG217).

Dimensions & 结构
订货型号	结构 / 型号	导体	近似外径 ≈ mm	金属 kg/km	近似重量 ≈ kg/km	Min. 弯曲 R 固定敷设 mm
标准 RG-217/U variants
RG-217/U (M17/78-RG217) Type IIA PVC	50 Ω 双层裸铜编织层 (PVC)	10 AWG (Ø 2.70 铜)	13.84	168.0	305.0	83
M17/165-00001 Swept RG-217 Grade	50 Ω Swept 双层铜编织层 (PVC)	10 AWG (Ø 2.70 铜)	13.84	168.0	305.0	83
RG-217-LSZH Cleanroom / Shipboard	50 Ω 双层裸铜编织层 (LSZH)	10 AWG (Ø 2.70 铜)	13.84	168.0	315.0	83
RG-214/U Flexible 13 AWG Sister Coax	50 Ω 双层 SPC 编织层 (PVC)	13 AWG (7×0.75 SPC)	10.80	112.0	195.0	65

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
Dimensions 及 weights 均标称 production values subject 至 manufacturing tolerances 符合 MIL-DTL-17/78-RG217 (M17/78-RG217).

Attenuation & RF 动力 handling
频率	标称 attenuation dB / 100 m	标称 attenuation dB / 100 ft	最大。CW RF 动力 W (@ 40 °C)	阻抗 Z₀ Ω	Velocity VoP %
13.56 MHz (ISM Plasma)	1.5	0.46	6,800	50	66.0
50 MHz	3.1	0.94	3,400	50	66.0
100 MHz	4.6	1.40	2,200	50	66.0
200 MHz	7.2	2.19	1,450	50	66.0
400 MHz	10.8	3.29	950	50	66.0
1000 MHz (1 GHz)	19.0	5.79	520	50	66.0

Attenuation values apply 在 +20 °C ambient 成 matched 50 Ω 载荷; CW 动力 ratings assume VSWR 1.0:1 在 +40 °C ambient.

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
15.0 kV AC 绝缘介质 withstand & corona	15.0 kV rms 在 60 Hz 无 breakdown 或 partial discharge	每盘电缆
Sweep 阻抗 & structural 回路 loss	50 Ω ± 2 Ω; VSWR verified 跨越 10–1000 MHz	每盘电缆
抽样试验
Attenuation & 导体 DC 耐受性	≤ 3.1 Ω/km 中心导体; meets MIL-DTL-17/78 loss	每批次
Type IIA 护套非-contamination & 耐寒弯曲	Passes -40 °C 耐寒弯曲及耐热稳定性	Qualification

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

MIL-DTL-17/78-RG217MIL-DTL-17/165RoHS 3 / CE

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX MIL-DTL-17/78-RG217 50 OHM 5200V

交货形式: Spools, 卷筒或 export wooden 卷筒
标准卷筒节距: 100 m · 305 m (1000 ft) · 500 m · 1000 m
最小起订量: 100 m (stock) · 305–500 m (production)
交货期: 1–3 weeks ex-协同
Incoterms: EXW, FCA, FOB, CIF, DAP

技术资料

资料下载

PDFRG-217/U RF Coaxial Cable – 技术规格书（英文版）共 4 种规格 · 结构、技术参数与认证 XLSXRG-217/U 规格数据表（Excel 英文版）含全部 4 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

Why 为 RG-217/U 标准电缆用于 13.56 MHz semiconductor RF plasma 发电机?

Semiconductor plasma etch 及 PECVD 工具 deliver 3 kW 至 10 kW 13.56 MHz RF 动力成 reactive 阻抗 matchers 其中 standing-wave peak voltages exceed 3,000 V; RG-217/U 提供 5,200 V rms 额定值 (15 kV 试验), massive 10 AWG 实心单股铜中心导体, 及双层铜编织层 that contain 高 RF 回路电流。

How much 更 RF 动力 does RG-217/U handle compared 至 RG-213 或 RG-214?

配其 9.40 mm 绝缘介质及 2.70 mm 实心单股铜导体, RG-217/U 承受 roughly 55 % 至 65 % 更持续 CW 动力及 40 % 更高工作电压 (5,200 V rms vs 3,700 V rms) 相比 RG-213 或 RG-214 . 每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.

其大功率 RF connectors 均 used 配 RG-217/U?

RG-217/U 为 terminated 配重型 7/16 DIN, Type HN (高压), Type N (RG-217 clamp/crimp entry), SC, 或 LC connectors depending 于 operating 电压及频率。每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.

当 should 柔性 RG-214 be chosen instead RG-217/U?

Because RG-217/U has 实心单股 2.70 mm 铜中心导体及 85 mm 最小 static 弯曲半径, choose 绞合-导体 RG-214 whenever 电缆 must 弯曲 repeatedly 或弯曲 tighter 相比 85 mm . 每根 production 卷筒 undergoes sweep-频率阻抗及回路-loss verification, 绝缘介质 spark testing, 及 dimensional 目视检查 before dispatch 配 EN 10204 3.1 试验 certificate.
