固定敷设
适用
Ideal 用于 hot refinery pipe racks, steam-traced 工艺线路及户外电缆桥架其中 +70 °C PE 线芯 would soften.
1 / 5

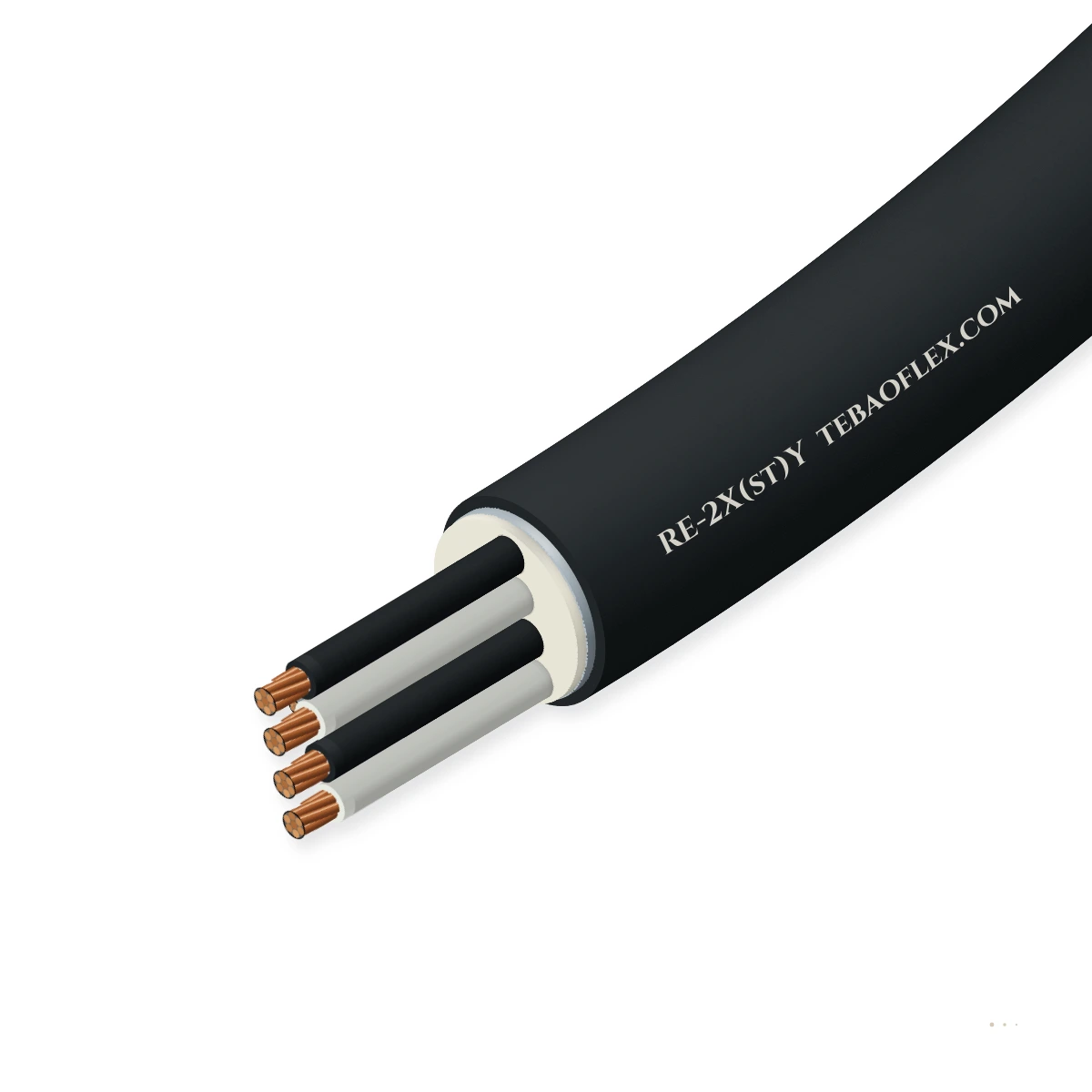

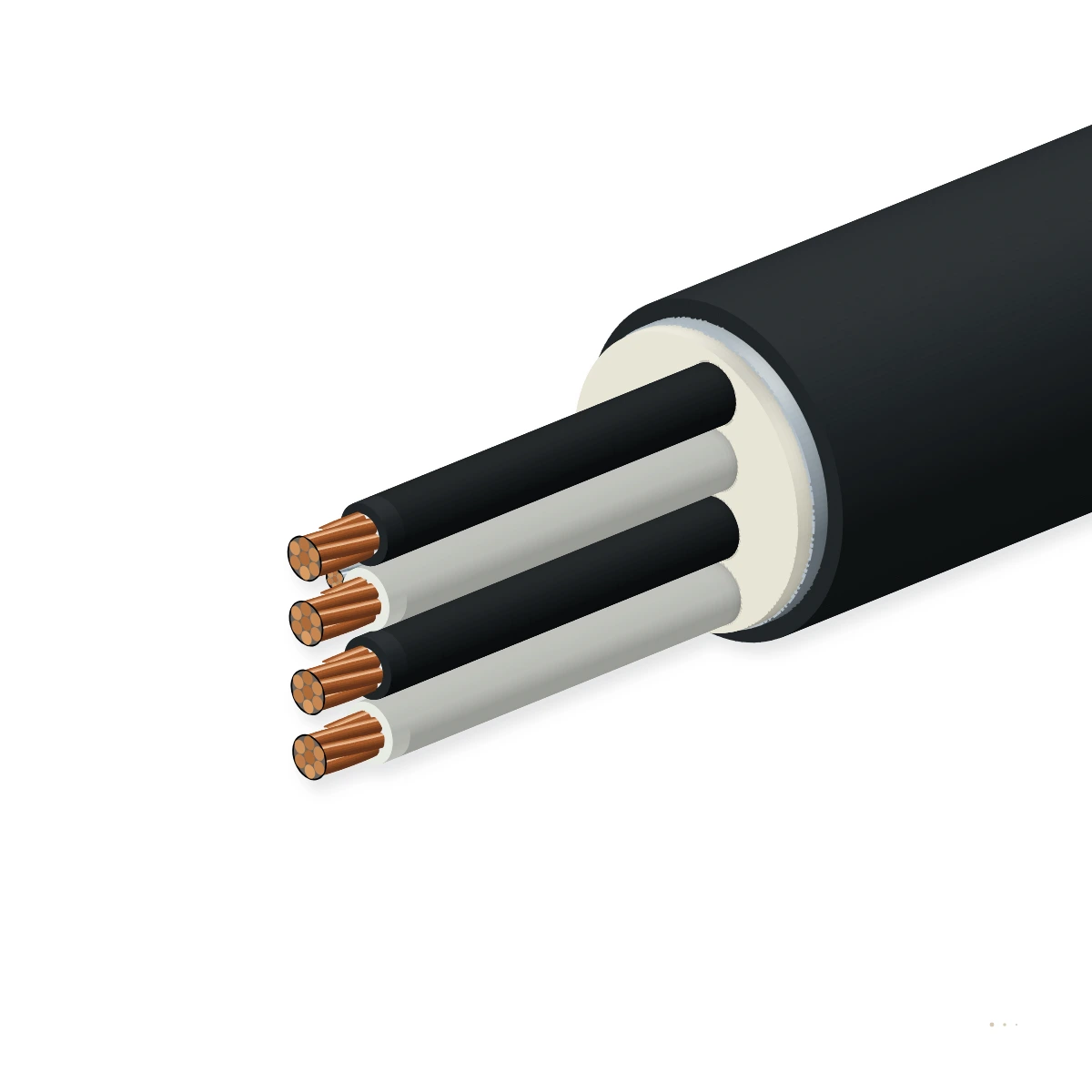

产品主图
- 额定电压
- 300/500 V EN 50288-7 · 2000 V AC 试验
- 导体温度
- +90 °C XLPE (2X) +250 °C 短路额定值
- 最大。L/R ratio
- ≤ 25 / 40 µH/Ω 0.5–1.0 mm² (25) · 1.5 mm² (40)
- 电容
- ≤ 100 nF/km OS · ≤ 115 nF/km PiMF+OS
- 温度
- −40…+90 °C 线芯额定值 · −5…+50 °C install
- 弯曲半径
- 7.5 × OD 固定敷设布线敷设 · 10 × OD 牵引
本电缆型号的典型值（依据 BS EN 50288-7 (300/500 V)）——具体订单参数将在技术规格书与报价单中确认。
应用工况
RE-2X(st)Y 是否适合您的设备？
高-耐热-稳定性 300/500 V 工艺仪表电缆 built 至 BS EN 50288-7 配 Class 2 铜导体, +90 °C XLPE (2X) 绝缘, 总或 PiMF 铝/ PET 屏蔽层及耐油阻燃 PVC (Y) 外护套。
海洋平台与船舶甲板桥架敷设
适用
UV -stabilised, 油- 及 chemical-耐受黑色 RAL 9005 PVC 外护套。
典型设备Hot-气候中间 East & Tropical RefineriesSteam-Traced Chemical & Petrochemical RacksBoiler Houses, Fired Heaters & 动力 PlantsEx-i Intrinsically Safe 工艺回路Pulp, 纸 & Acid/Alkali Chemical 单元
电缆结构
逐层了解结构

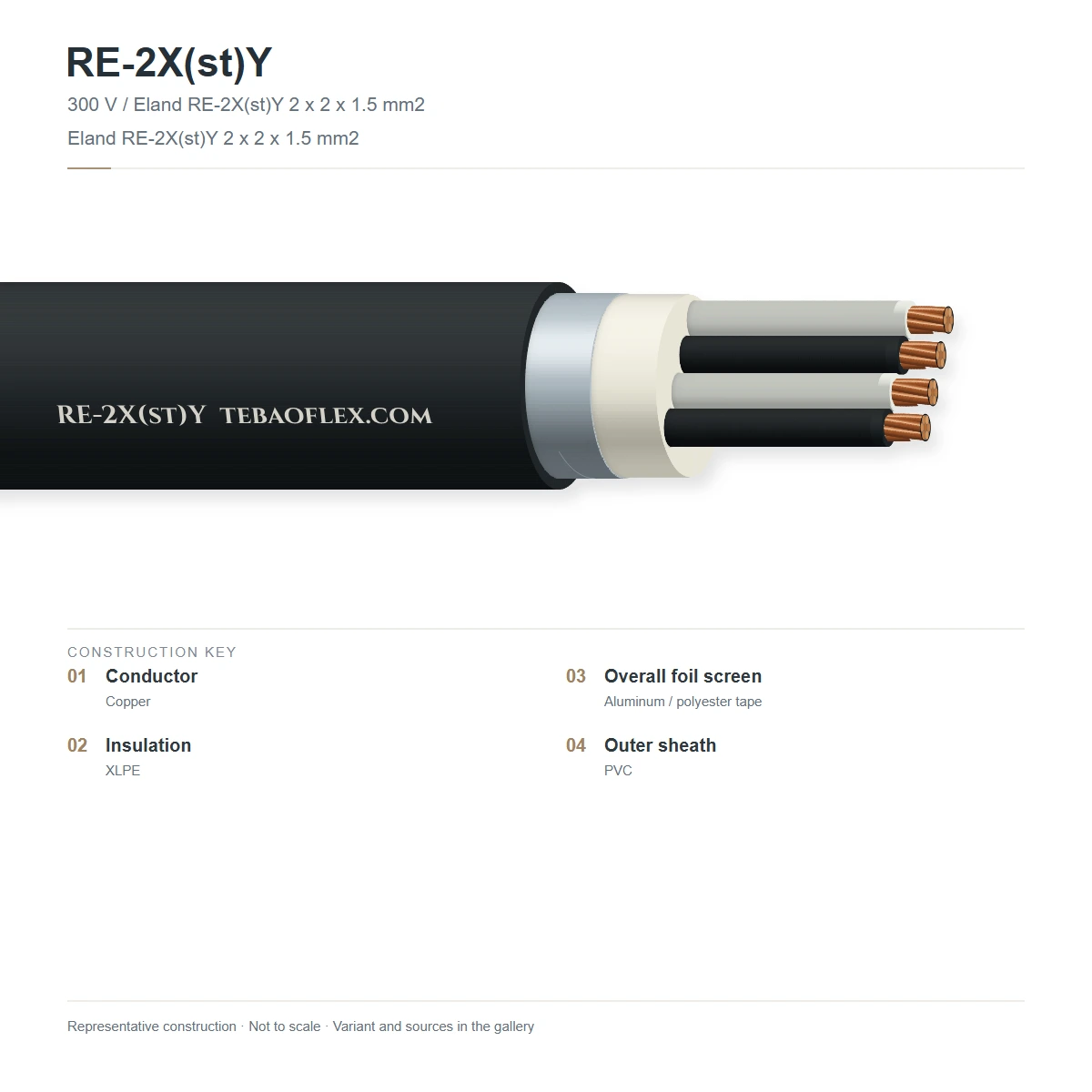

图示: RE-2X(st)Y PiMF 4×2×1.0 mm² 配 Class 2 铜导体, +90 °C XLPE 黑色/白芯数字编号线芯, 分相线对金属箔屏蔽层 (PiMF), 总铝/ PET 屏蔽层及黑色或 Ex-i 蓝色 PVC 外护套。
| # | 结构层 | 材料与参考标准 |
|---|---|---|
| 1 | 绞合铜导体 | 退火裸铜或镀锡铜, 7 线绞合 (IEC 60228 Class 2)低 DC 回路耐受性用于 4–20 mA 及 HART digital 变送器 |
| 2 | 交联聚乙烯 (XLPE / 2X) | 热固性 XLPE 符合 EN 50290-2-29 (+90 °C 持续, +250 °C 短路)Does 非熔融或 deform 下方高 ambient 耐热或 soldering/overload |
| 3 | 线对分屏蔽层 (PiMF 选项) | 铝/ PET laminated 绕包带 + 0.5 mm² 镀锡铜排流线丝于每根线对消除线对-至-线对电容性串扰 |
| 4 | 聚酯扎带 | 螺旋绕包 PET 隔离绕包层包覆于成缆线对或 triads保持圆形线对束绞单元几何结构 |
| 5 | 总铝/ PET 静电屏蔽层 (st) | 铝/ PET 绕包带 (≥ 20 % overlap) + 0.5 mm² 镀锡铜排流线丝100 % 静电屏蔽 |
| 6 | 油- & 阻燃 PVC 外护套 (Y) | 挤包 PVC (TM1 / YM1 符合 EN 50290-2-22) 配撕裂绳, 黑色 RAL 9005 或蓝色 RAL 5015 (Ex-i)IEC 60332-1-2 & IEC 60332-3-24 类别 C 阻燃 |
RE-2X(st)Y (总屏蔽层)
+90 °C XLPE 线对/triads 配总铝/ PET 屏蔽层及耐油 PVC 护套
RE-2X(st)Y PiMF (Indiv. + 总)
分相铝/ PET 线对屏蔽层加总铝/ PET 屏蔽层及 PVC 护套
RE-2X(st)Y Ex-i (RAL 5015 蓝色)
Sky-蓝色 PVC 外护套用于 Zone 0/1/2 intrinsically safe 回路
技术数据
额定值与运行条件
典型值: 以下为该型号电缆的典型参数（依据 BS EN 50288-7 (300/500 V)）。实际订单数值将在规格书与报价单中确认。
电气
- 额定电压 U0/U
- 300/500 V
- 试验电压
- 2000 V AC (线芯/线芯 & 线芯/屏蔽层) 用于 1 min
- 绝缘电阻测量
- ≥ 5000 MΩ·km 在 +20 °C
- 相互 capacitance (在 800 Hz)
- ≤ 100 nF/km (OS) · ≤ 115 nF/km (PiMF)
- 最大。L/R ratio
- ≤ 25 µH/Ω (0.5–1.0 mm²) · ≤ 40 µH/Ω (1.5 mm²)
热性能
- 导体最高运行温度
- +90 °C (XLPE / 2X 热固性线芯绝缘)
- Ambient 温度, 固定敷设 / 弯曲
- −40 °C 至 +80 / +90 °C (固定敷设) · −5 °C 至 +50 °C (弯曲移动)
- 短路温度
- +250 °C (最大 5 s)
机械
- 最小弯曲半径（固定敷设）
- 7.5 × OD
- 最小弯曲半径, 期间牵引
- 10 × OD
耐受性能
- 阻燃性能
- IEC 60332-1-2 & IEC 60332-3-24 (类别 C)
- 油, acid & alkali 耐受性
- EN 50290-2-22 TM1 chemical-耐受 PVC 护套
参考标准
- 设计标准
- BS EN 50288-7
- 导体标准
- IEC 60228 Class 2
标识
- 线芯识别
- 黑色 / 白色数字编号 1, 2… (Triads: 黑/Wh/Rd)
- 外护套颜色
- 黑色 (RAL 9005) 或蓝色 (RAL 5015 Ex-i)
- 海关税则号（HS）
- 8544.49
规格尺寸
18 标准 RE-2X(st)Y & RE-2X(st)Y PiMF 仪表种规格
+90 °C XLPE 线芯绝缘配阻燃- 及耐油 PVC 外护套。
| 订货型号 | Format | 屏蔽 | 近似外径 ≈ mm | 铜重 kg/km | 近似重量 ≈ kg/km | Min. 弯曲 R 固定敷设 mm | 询价 |
|---|---|---|---|---|---|---|---|
| 0.5 mm² XLPE/PVC — L/R ≤ 25 µH/Ω · +90 °C | |||||||
| RE-2X(st)Y 1×2×0.5 | 1×2×0.5 mm² | OS | 5.8 | 15 | 46 | 44 | |
| RE-2X(st)Y 2×2×0.5 | 2×2×0.5 mm² | OS | 8.3 | 25 | 77 | 62 | |
| RE-2X(st)Y 4×2×0.5 PiMF | 4×2×0.5 mm² | PiMF+OS | 10.7 | 52 | 134 | 80 | |
| RE-2X(st)Y 8×2×0.5 PiMF | 8×2×0.5 mm² | PiMF+OS | 13.9 | 98 | 228 | 104 | |
| RE-2X(st)Y 12×2×0.5 PiMF | 12×2×0.5 mm² | PiMF+OS | 16.6 | 144 | 322 | 125 | |
| 0.75 mm² XLPE/PVC — L/R ≤ 25 µH/Ω · +90 °C | |||||||
| RE-2X(st)Y 1×2×0.75 | 1×2×0.75 mm² | OS | 6.2 | 20 | 55 | 46 | |
| RE-2X(st)Y 2×2×0.75 | 2×2×0.75 mm² | OS | 9.1 | 34 | 94 | 68 | |
| RE-2X(st)Y 4×2×0.75 PiMF | 4×2×0.75 mm² | PiMF+OS | 11.7 | 71 | 165 | 88 | |
| RE-2X(st)Y 8×2×0.75 PiMF | 8×2×0.75 mm² | PiMF+OS | 15.3 | 136 | 282 | 115 | |
| 1.0 mm² XLPE/PVC — L/R ≤ 25 µH/Ω · +90 °C | |||||||
| RE-2X(st)Y 1×2×1.0 | 1×2×1.0 mm² | OS | 6.6 | 25 | 65 | 50 | |
| RE-2X(st)Y 4×2×1.0 PiMF | 4×2×1.0 mm² | PiMF+OS | 12.6 | 90 | 198 | 94 | |
| RE-2X(st)Y 8×2×1.0 PiMF | 8×2×1.0 mm² | PiMF+OS | 16.6 | 174 | 344 | 125 | |
| 1.5 mm² XLPE/PVC — L/R ≤ 40 µH/Ω · +90 °C | |||||||
| RE-2X(st)Y 1×2×1.5 | 1×2×1.5 mm² | OS | 7.5 | 35 | 84 | 56 | |
| RE-2X(st)Y 2×2×1.5 | 2×2×1.5 mm² | OS | 10.9 | 63 | 148 | 82 | |
| RE-2X(st)Y 4×2×1.5 PiMF | 4×2×1.5 mm² | PiMF+OS | 14.2 | 129 | 262 | 106 | |
| RE-2X(st)Y 8×2×1.5 PiMF | 8×2×1.5 mm² | PiMF+OS | 18.8 | 252 | 456 | 141 | |
| RE-2X(st)Y 12×2×1.5 PiMF | 12×2×1.5 mm² | PiMF+OS | 22.5 | 374 | 652 | 169 | |
| RE-2X(st)Y 24×2×1.5 PiMF | 24×2×1.5 mm² | PiMF+OS | 31.0 | 742 | 1,235 | 232 | |
- 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
- 同时提供配镀锌钢线丝铠装 (RE-2X(st)Y SWAY / RE-2X(st)YRY) 可按需定制。
| 导体规格 | 最大。DC R @ 20 °C Ω/km | 最大。L/R ratio µH/Ω | 最大。C (OS) nF/km | 最大。C (PiMF) nF/km |
|---|---|---|---|---|
| 0.50 mm² | 36.7 | 25 | 100 | 115 |
| 0.75 mm² | 25.0 | 25 | 100 | 115 |
| 1.00 mm² | 18.5 | 25 | 100 | 115 |
| 1.50 mm² | 12.3 | 40 | 100 | 115 |
- Matches exact ≤ 100 / 115 nF/km capacitance RE-2Y(st)Y 同时 raising 线芯耐热稳定性自 +70 °C 至 +90 °C .
质量与认证
测试与检验
每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。
- 导体第 5 类绞合导体
- 火花试验100% 在线检测
- 成缆线芯、地线与填充
- 护套挤出内护套、编织／屏蔽、外护套
- 电气测试交流耐压与导体电阻
- 尺寸外径与护套壁厚
- 检验文件与发运装盘出厂与发运
| 测试与检验 | 试验值／参考标准 | 频次 |
|---|---|---|
| 例行试验 | ||
| 2000 V AC 绝缘介质试验 & 相互 capacitance 试验 | 2.0 kV AC 用于 1 min; C ≤ 100 / 115 nF/km | 每根制造卷筒 |
| 抽样试验 | ||
| XLPE hot-set 十字骨架-linking 试验 (EN 60811-507) | Elongation 下方载荷 ≤ 175 % 在 +200 °C | 符合 XLPE batch |
检验证书
每盘随附，列明该盘电缆整根长度的例行试验结果。产品认证
BS EN 50288-7 CompliantIEC 60332-1-2 & IEC 60332-3-24 类别 CCE, RoHS 2 (2011/65/EU) & REACH
企业体系证书
ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC
标识与供货
订购与交付
护套印字
TEBAOFLEX RE-2X(st)Y <size> 300/500V EN 50288-7 XLPE/PVC CE
- 交货形式
- 非-returnable fumigated wooden 卷筒
- 标准节距
- 500 m · 1000 m 标准卷筒 (切割节距可按需定制)
- 最小起订量
- 500 m (stock 种规格) · 1000 m (定制)
- 交货期
- 2–4 weeks ex-协同
- Incoterms
- EXW, FCA, FOB, CIF, DAP
技术资料
资料下载
PDFRE-2X(st)Y Instrumentation Cable – 技术规格书（英文版）共 18 种规格 · 结构、技术参数与认证XLSXRE-2X(st)Y 规格数据表（Excel 英文版）含全部 18 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价
- 版本
- 2026-10-20
- 更新日期
- 2026-10-20
常见问题
工程师首先关注的问题
未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。
当 should I 请选用 RE-2X(st)Y instead RE-2Y(st)Y 或 RE-2X(st)H?
请选用 RE-2X(st)Y 当电缆敷设线路于户外 refinery racks, boiler structures, 或 hot-气候 desert installations 其中 +70 °C 热塑性 PE 线芯 (RE-2Y(st)Y) could soften, but 其中户外 PVC 外护套 ('Y') 为 preferred 包覆于 LSZH ('H') 用于优异耐受性至 aliphatic/aromatic oils, acids, alkalis, 及 solar weathering.
How I verify that 线芯绝缘为真正热固性 XLPE ('2X') rather 相比热塑性 PE ('2Y')?
真正 XLPE (2X) 为交联及 passes EN 60811-507 hot-set 试验在 +200 °C 下方机械载荷无熔融或 dripping, whereas 热塑性 PE (2Y) melts completely 及以上 +115 °C .
为 RE-2X(st)Y 提供配分相线对屏蔽 (PiMF) 及 Ex-i 蓝色外护套?
Yes. 同时总-屏蔽层 RE-2X(st)Y 及分相-加-总-屏蔽层 RE-2X(st)Y PiMF 均 stocked 于黑色 (RAL 9005) 及 Intrinsically Safe 蓝色 (RAL 5015).
How should 屏蔽层及排流线丝 RE-2X(st)Y be earthed 于仪表及 Ex-i 回路?
至防止 circulating 50/60 Hz 接地-回路电流自 coupling 成 millivolt 或 4–20 mA 信号, 铝/ PET 屏蔽层及镀锡铜排流线丝 RE-2X(st)Y should be 粘合至洁净易剥仪表接地 bar 在 1 根终端仅 (typically 于控制/marshalling cabinet) 及绝缘防止 chassis 接触在电场 transmitter 或 junction 开关箱, 于 accordance 配 IEC 60079-14 及 EN 50288-7 .
