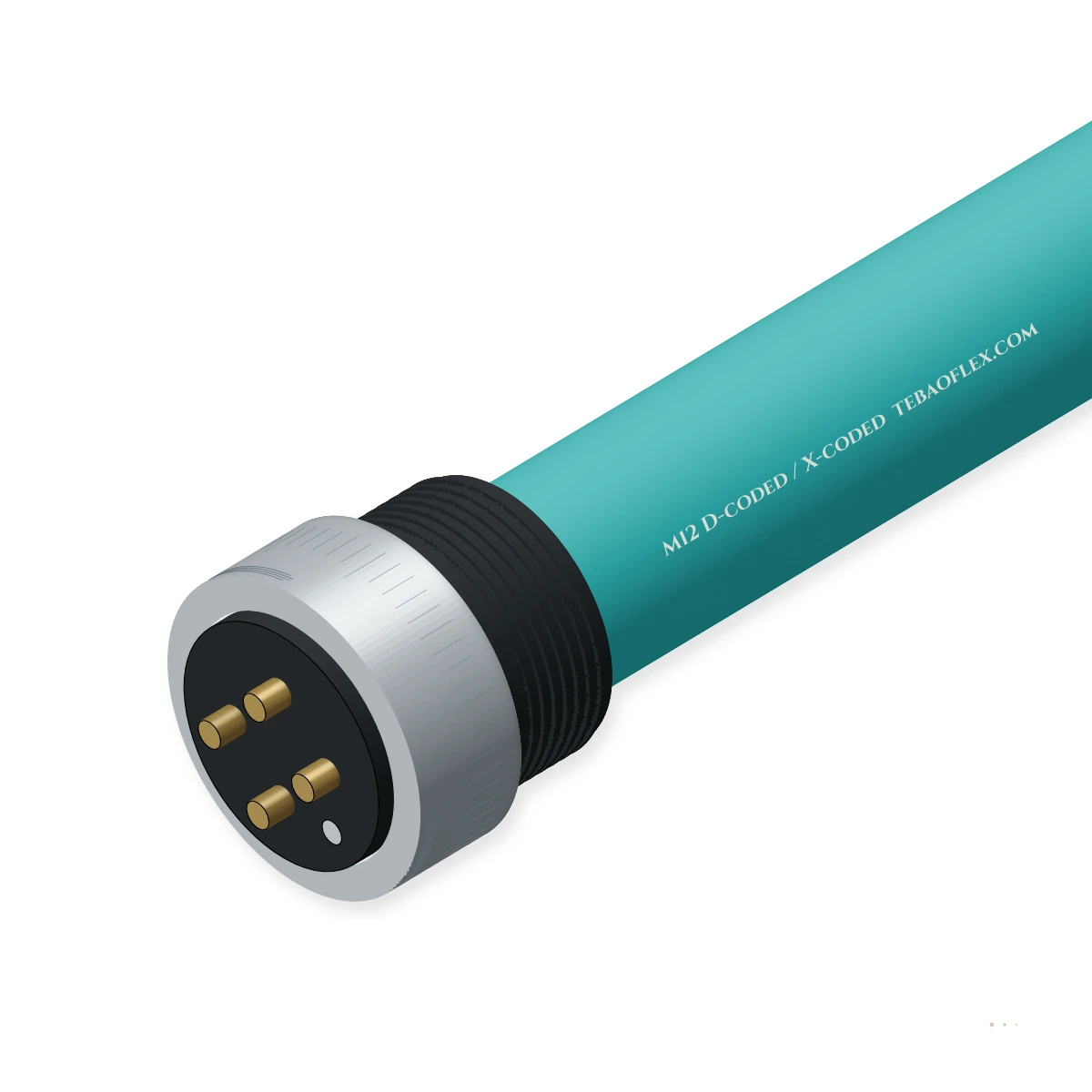

产品主图

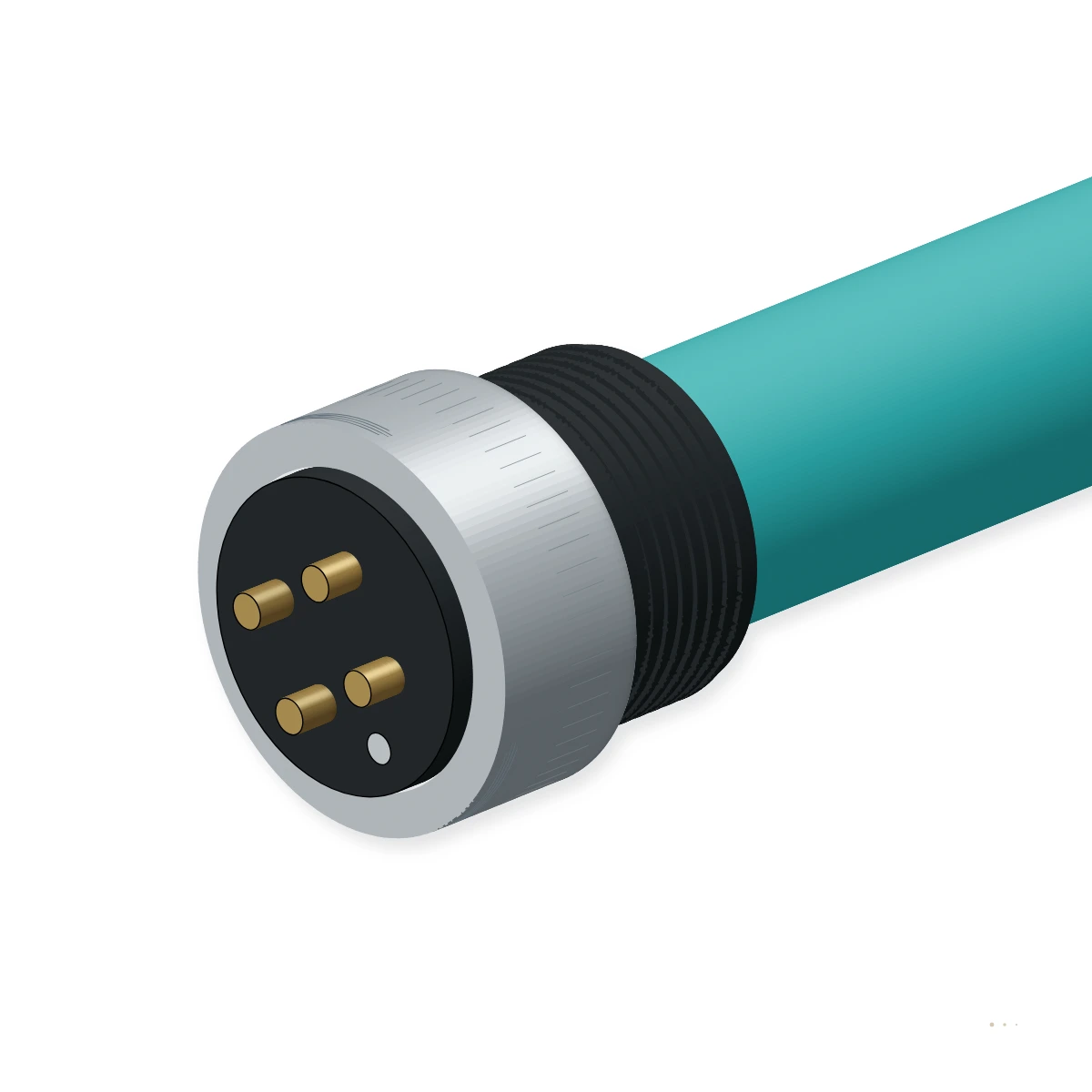

M12 D-编码 & X-编码以太网（Ethernet）cordsetM12 D-代码 / X-代码类别 5e / 类别 6APROFINET / 10GbE

M12工业以太网连接线类别 5e M12 D-编码 (100 Mbps) & 类别 6A M12 X-编码 (10 Gbps) 以太网（Ethernet）成缆组件

类别 5e M12 D-编码 (100 Mbps) & 类别 6A M12 X-编码 (10 Gbps) 以太网（Ethernet）成缆组件

耐水

电磁屏蔽

低电磁干扰设计

耐油

M12 以太网（Ethernet）成缆组件

订货型号: M12D-RJ45-5M-PN
成缆组件长度: 5.0 m
电缆外径: 6.5 mm
电缆重量: 63 kg/km
Min. 弯曲 R: 52 mm

全部规格 (15)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

编码识别: D-代码 / X-代码
数据 rate: 100M / 10 Gbps
阻抗: 100 ± 5 Ω
屏蔽层: SF/UTP & S/FTP
拖链: ≥ 3–5M 循环
轨道交通 / Indus.: EN 45545 / UL

本电缆型号的典型值（依据 IEC 61076-2-101 / IEC 61076-2-109 / ISO/IEC 11801）——具体订单参数将在技术规格书与报价单中确认。

应用工况

M12 D-coded / X-coded 是否适合您的设备？

360° EMC -屏蔽工业以太网（Ethernet）cordset 至 IEC 61076-2-101 (4-pole D-编码类别 5e 用于 PROFINET/EtherCAT) 及 IEC 61076-2-109 (8-pole X-编码类别 6A 用于 10 Gbps vision & 轨道交通 backbones), 100 % Fluke 通道 certified.

拖链系统

适用

PROFINET Type C 7-strand/19-strand 镀锡铜线芯及 PUR-HF 护套 pass 3–5 million 拖链循环。

开关柜与机柜内部布线

适用

M12-to-RJ45 transition cordsets bridge IP67 电场 switches/cameras directly 至 IP20 cabinet PLC ports.

固定敷设

适用

EN 45545-2 HL3 交联 RADOX/EM104 variants serve 机载 railway passenger information 及 CCTV 网络。

电动单排卷筒

不适用

预-terminated M12 patch 绳芯均 intended 用于设备/bogie 链路 rather 相比长距离起重机供电卷筒。

用途 NSHTÖU 卷筒电缆

典型设备PROFINET & EtherCAT I/OGigE & 10GigE 设备 VisionEN 50155 Rolling Stock 以太网（Ethernet）Automotive Welding & RoboticsPoE+ / PoE++ 激光雷达（LiDAR）& Cameras

电缆结构

逐层了解结构

D-编码 uses PROFINET 1×4×22 AWG SF/UTP star-quad; X-编码 uses 4×2×26/7 AWG S/FTP 配内部 die-cast X-异型成型线对隔离层内部 M12 shell.

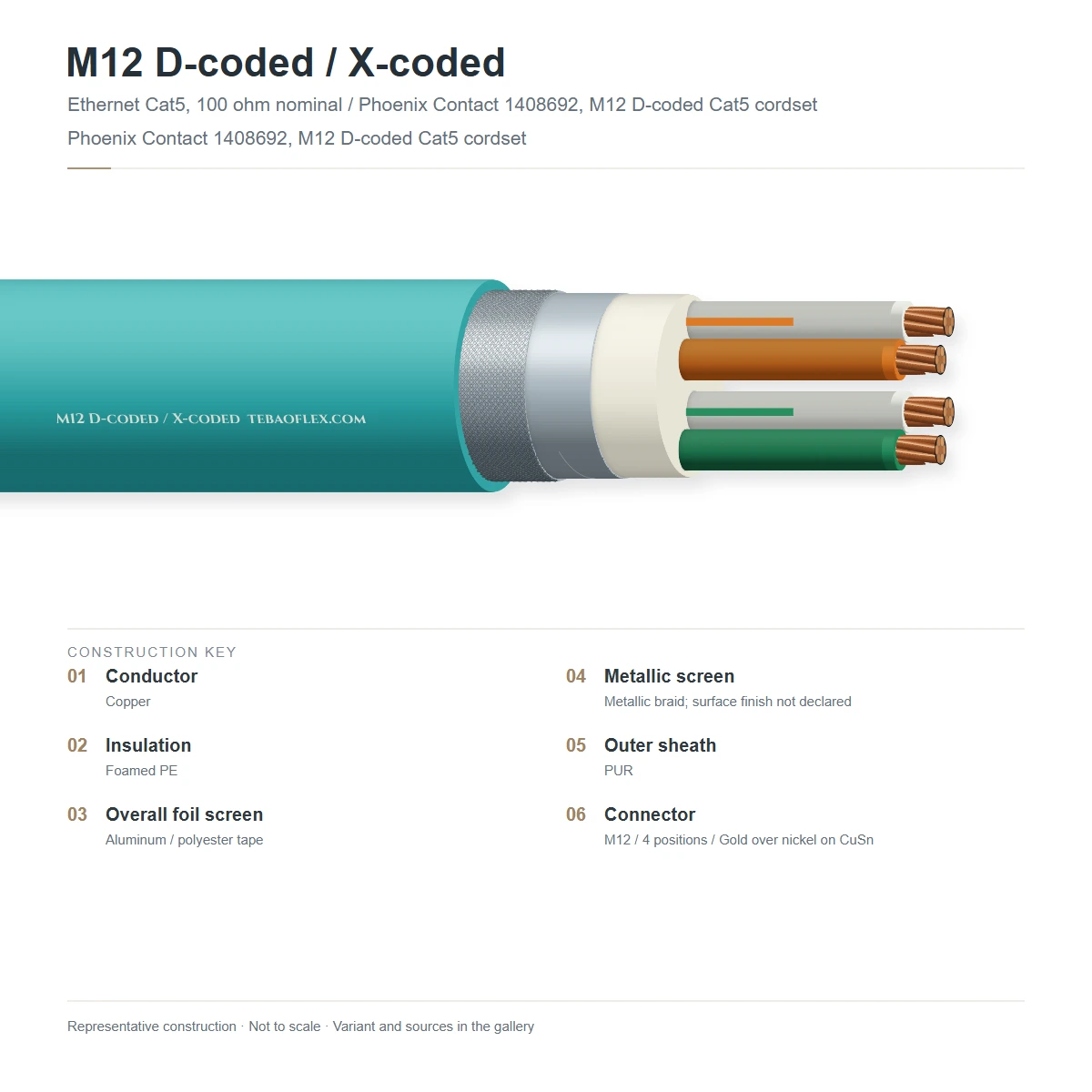

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	绞合镀锡铜数据导体	22 AWG/7 (0.35 mm² star-quad 用于 D-编码) 或 26 AWG/7 (0.14 mm² 4 对用于 X-编码) 镀锡铜兼顾低 insertion loss 配动态拖链及 vibration fatigue 寿命
2	皮泡皮 PE 低-loss 绝缘介质	Cellular 聚乙烯 (表皮层-皮泡皮) 线芯绝缘 (WH/YE/BU/OG star-quad 用于 PROFINET; TIA-568B 线对用于 X-代码)保持 100 ± 5 Ω characteristic 阻抗及 velocity propagation ≥ 77 %
3	SF/UTP 或 S/FTP 双层 EMC 屏蔽层	铝/ PET 金属箔 + ≥ 85 % 镀锡铜编织层 (D-编码) 或分相线对铝/ PET foils + 总镀锡铜编织层 (X-编码)Meets EN 50288-4-2 转移阻抗 ≤ 20 mΩ/m 在 10 MHz
4	PROFINET 绿色 PUR-HF 或轨道交通护套	无卤 RAL 6018 绿色 polyether PUR (UL 20549 / 21223) 或黑色 EN 45545-2 HL3 交联聚烯烃Resists cutting oils, coolants, weld spatter 及 railway 配重冲击
5	360° 屏蔽 M12 D/X shell & RJ45	镀镍 die-cast zinc/brass M12×1 shell 配全 360° crimp ring (X-编码含内部金属 X-十字骨架线对屏蔽层)消除 NEXT/FEXT 十字骨架-talk 最高达 500 MHz (类别 6A Class EA)
6	Overmoulded TPU 抗拉消力 boot	Straight 或 90° angled TPU overmould 额定 IP67/IP68 于 M12 ends (IP20 屏蔽工业 RJ45 配 latch guard 于复合 ends)防止阻抗 mismatch 自 sharp 弯曲在连接器 entry

M12D-CAT5E (4-Pin D-编码 100 Mbps)

PROFINET / EtherCAT 1×4×22 AWG star-quad (6.5 mm OD) 于 M12-D 至 M12-D 或 M12-D 至 RJ45

M12X-CAT6A (8-Pin X-编码 10 Gbps + PoE++)

4×2×26/7 AWG S/FTP 类别 6A (6.4 mm OD) 配金属 X-屏蔽层 divider 于 M12-X 至 M12-X 或 M12-X 至 RJ45

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 IEC 61076-2-101 / IEC 61076-2-109 / ISO/IEC 11801）。实际订单数值将在规格书与报价单中确认。

电气

传输类: Class D 类别 5e (100 MHz) · Class EA 类别 6A (500 MHz)
数据 rate & PoE 支撑: 100BASE-TX (D-代码) · 1/2.5/5/10GBASE-T + IEEE 802.3bt PoE++ (X-代码)
Characteristic 阻抗: 100 ± 5 Ω 在 100 MHz
额定电压 / 电流: 50 V AC / 60 V DC · 4 A (D-代码) / 0.5 A 符合 pin (X-代码)
转移阻抗: ≤ 20 mΩ/m 在 10 MHz (等级 1 EMC)

热性能

Operating 温度 (固定敷设): −40 °C 至 +85 °C
拖链弯曲移动温度: −25 °C 至 +75 °C
PoE+ / PoE++ 耐热 rise: Verified 在 90 W 4PPoE 束绞单元载荷

机械

拖链 endurance: ≥ 3,000,000 (X-代码) · ≥ 5,000,000 循环 (D-代码 Type C)
最小弯曲半径: 5 × OD (固定敷设) · 8–10 × OD (拖链)
Vibration & shock: EN 61373 类别 1 Class B railway qualified
Mating 循环: ≥ 100 循环 (IEC 61076-2-101 / 109)

耐受性能

Ingress 保护: IP67 / IP68 (M12 mated) · IP20 (RJ45 cabinet 终端)
油 & coolant 耐受性: IEC 60811-404 / UL 油 Res I & II
耐火 & 烟 (轨道交通选项): EN 45545-2 HL3 / IEC 60332-1-2 / IEC 60754

参考标准

M12 连接器 standards: IEC 61076-2-101 (D-代码) & IEC 61076-2-109 (X-代码)
成缆 & 现场总线 standards: ISO/IEC 11801 / TIA-568.2-D / PROFINET Type C
Railway rolling stock: EN 50155 / EN 45545-2 (于 -RAIL 结构型式)

标识

护套颜色: RAL 6018 绿色 (PROFINET PUR) 或黑色 (轨道交通 EM104)
通道试验 report: Serialised Fluke DSX-8000 pass report 符合 cordset
海关税则号（HS）: 8544.42

规格尺寸

15 标准 M12 D-编码 (类别 5e) & X-编码 (类别 6A) 以太网（Ethernet）assemblies

含 M12-to-M12 现场总线 trunk/patch 绳芯及 M12-to-RJ45 cabinet transition cordsets.

编码识别, 终端接头, 节距 & 电缆数据
订货型号	编码识别 & 类别	终端 ↔ 终端 B Termination	长度 m	电缆外径 mm	铜重 kg/km	电缆 Wt kg/km	弯曲 R mm
M12 D-编码 4-Pin 类别 5e PROFINET / EtherCAT Assemblies (100 Mbps)
M12D-MM-1M-PN	D-代码类别 5e (1×4×22AWG)	M12-D Male Straight ↔ M12-D Male Straight	1.0	6.5	32	63	52
M12D-MM-2M-PN	D-代码类别 5e (1×4×22AWG)	M12-D Male Straight ↔ M12-D Male Straight	2.0	6.5	32	63	52
M12D-MM-5M-PN	D-代码类别 5e (1×4×22AWG)	M12-D Male Straight ↔ M12-D Male Straight	5.0	6.5	32	63	52
M12D-MM-10M-PN	D-代码类别 5e (1×4×22AWG)	M12-D Male Straight ↔ M12-D Male Straight	10.0	6.5	32	63	52
M12D-RJ45-2M-PN	D-代码类别 5e (1×4×22AWG)	M12-D Male Straight ↔ 屏蔽 RJ45	2.0	6.5	32	63	52
M12D-RJ45-5M-PN	D-代码类别 5e (1×4×22AWG)	M12-D Male Straight ↔ 屏蔽 RJ45	5.0	6.5	32	63	52
M12D-ANG-RJ45-5M-PN	D-代码类别 5e (1×4×22AWG)	M12-D Male 90° Angled ↔ 屏蔽 RJ45	5.0	6.5	32	63	52
M12D-MM-5M-RAIL	D-代码类别 5e (EN 45545 HL3)	M12-D Male ↔ M12-D Male (Railway RADOX)	5.0	6.6	32	68	53
M12 X-编码 8-Pin 类别 6A 高速以太网（Ethernet）Assemblies (10 Gbps / PoE++)
M12X-MM-1M-C6A	X-代码类别 6A (4×2×26AWG)	M12-X Male Straight ↔ M12-X Male Straight	1.0	6.4	28	54	51
M12X-MM-3M-C6A	X-代码类别 6A (4×2×26AWG)	M12-X Male Straight ↔ M12-X Male Straight	3.0	6.4	28	54	51
M12X-MM-5M-C6A	X-代码类别 6A (4×2×26AWG)	M12-X Male Straight ↔ M12-X Male Straight	5.0	6.4	28	54	51
M12X-MM-10M-C6A	X-代码类别 6A (4×2×26AWG)	M12-X Male Straight ↔ M12-X Male Straight	10.0	6.4	28	54	51
M12X-RJ45-2M-C6A	X-代码类别 6A (4×2×26AWG)	M12-X Male Straight ↔ 类别 6A RJ45	2.0	6.4	28	54	51
M12X-RJ45-5M-C6A	X-代码类别 6A (4×2×26AWG)	M12-X Male Straight ↔ 类别 6A RJ45	5.0	6.4	28	54	51
M12X-MM-10M-RAIL	X-代码类别 6A (EN 45545 HL3)	M12-X Male ↔ M12-X Male (Railway 10GbE)	10.0	6.8	31	66	54

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
最大通道长度为 90 m + 10 m patch 用于 22 AWG D-编码 PROFINET trunks, 及 60 m 用于 26 AWG X-编码绞合 patch 电缆。

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
100 % Fluke DSX-8000 类别 5e / 类别 6A certification	Insertion loss, NEXT, PSNEXT, ACR-F & 回路 loss sweep 至 100/500 MHz	每根单根电缆成缆组件
360° 屏蔽层连续性 & 1.0 kV DC Hi-Pot 试验	Verify pin map, 屏蔽层-至-shell ≤ 10 mΩ & 绝缘介质完整性	100 % 制造 assemblies
抽样试验
PROFINET Type C 拖链 & 扭转 fatigue 试验	3M 至 5M 循环在 8 × OD 配 live bit-error 监视	符合电缆 batch
EN 61373 railway shock/vibration & IP67/IP68 密封试验	随机 vibration 于 3 axes 配零 micro-interruption > 1 µs	型式认可

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

IEC 61076-2-101 (D-代码) & IEC 61076-2-109 (X-代码)ISO/IEC 11801 Class D / Class EA & PROFINET Type C

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX ETHERNET M12 D/X-CODED CAT5E/CAT6A PROFINET PUR-HF UL 20549

包装方式: 分相 bagged 配印刷 Fluke DSX 通道试验 report
标准节距: 0.5 m · 1 m · 2 m · 3 m · 5 m · 7.5 m · 10 m · 15 m · 20 m · 30 m · 50 m
Bulkhead couplers: M12 D-代码 & X-代码 female-至-female / female-至- RJ45 panel adapters 提供
交货期: 1–2 weeks ex-协同

技术资料

资料下载

PDFM12 D-coded / X-coded Industrial Ethernet Cable Assembly – 技术规格书（英文版）共 15 种规格 · 结构、技术参数与认证 XLSXM12 D-coded / X-coded 规格数据表（Excel 英文版）含全部 15 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

当 should I choose M12 D-编码 versus M12 X-编码工业以太网（Ethernet）assemblies?

用途 4-pin M12 D-编码 (IEC 61076-2-101, 类别 5e) 用于 100 Mbps deterministic real-time fieldbuses such 作为 PROFINET RT/IRT, EtherCAT, 及以太网（Ethernet）/IP that 仅 require 2 根双绞线对 (TX+ / TX- / RX+ / RX-). 用途 8-pin M12 X-编码 (IEC 61076-2-109, 类别 6A) 当 you need 1 Gbps 或 10 Gbps 带宽 (GigE vision cameras, 激光雷达（LiDAR）, train 主干网 switches) 或 4 对 PoE+/PoE++ 动力 delivery.

How does M12 X-编码连接器 achieve 类别 6A (500 MHz) performance 内部 12 mm shell?

内部 M12 X-编码连接器 body, 精密 die-cast 金属 X-异型成型十字骨架-屏蔽层 physically 隔离每根 4 根 differential 线对右最高达接触 PCB/crimp Zone, suppressing near-终端十字骨架-talk (NEXT) 及 alien 十字骨架-talk 最高达 500 MHz.

What 为 pin mapping 于 M12 D-编码至 RJ45 transition 电缆?

标准 PROFINET M12 D-编码至 RJ45 patch 绳芯线丝 M12 Pin 1 (TD+, 黄色) 至 RJ45 Pin 1, M12 Pin 2 (RD+, 白色) 至 RJ45 Pin 3, M12 Pin 3 (TD-, 橙色) 至 RJ45 Pin 2, 及 M12 Pin 4 (RD-, 蓝色) 至 RJ45 Pin 6, 配 360° 屏蔽层连续性夹于同时连接器 shells.

均 EN 50155 / EN 45545-2 HL3 railway 型式提供?

Yes. 请选用 -RAIL suffix (e.g., M12D-MM-5M-RAIL 或 M12X-MM-10M-RAIL) 至 substitute 工业绿色 PUR 护套配电子束交联无卤 RADOX/EM104 railway 护套 certified 至 EN 45545-2 Hazard 排线 3 (HL3) 及 EN 61373 bogie/carbody vibration.
