地面拖曳与移动供电
适用
移动便携式 heating apparatus, floodlights, catering 设备及 workshop 工具 operating near hot surfaces.
1 / 5

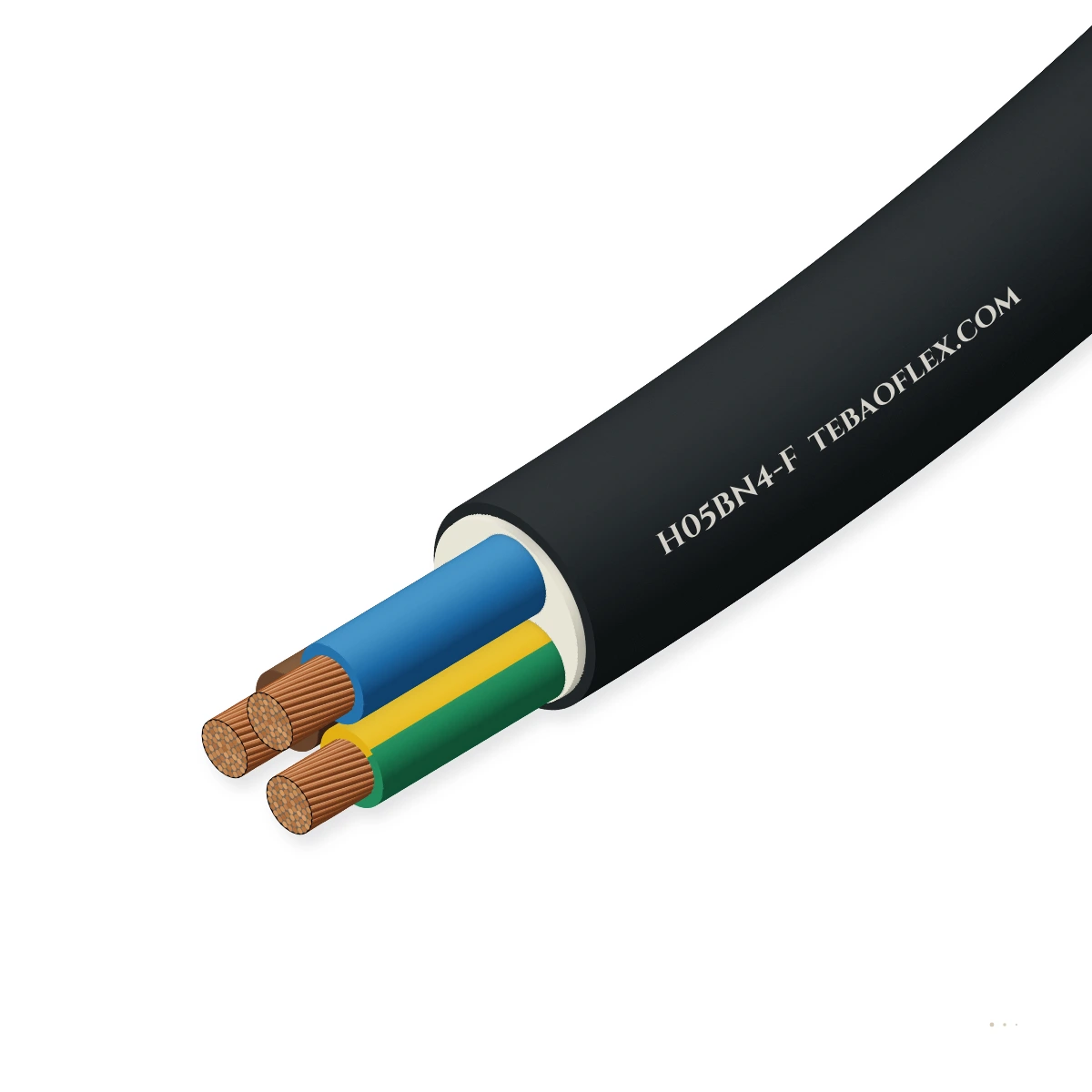

产品主图
- 额定电压
- 300/500 V U0/U · 2.0 kV AC 试验电压
- 导体温度
- +90 °C 最大。 +250 °C 短路 (5 s)
- 环境温度
- −25…+90 °C 弯曲移动 (−40…+90 °C 固定敷设)
- 弯曲半径
- 4–6 × OD 固定 4 × OD · 移动弯曲 6 × OD
- 绝缘与护套胶料
- EI7 / EM7 90 °C EPR 线芯 · 90 °C CSP 护套
- 规格范围
- 0.75–2.5 mm² 2 至 5 线芯 · Class 5 铜
本电缆型号的典型值（依据 EN 50525-2-21 (HD 22.12)）——具体订单参数将在技术规格书与报价单中确认。
应用工况
H05BN4-F 是否适合您的设备？
耐热 300/500 V 柔性橡胶绳芯 built 至 EN 50525-2-21 配 Class 5 铜导体, +90 °C 交联 EI7 EPR 线芯绝缘及油-, 阻燃- 及耐热 EM7 氯化弹性体 (CSP / HOFR) 外护套。
固定敷设
适用
内部及外部连接于 boilers, 工业 heaters, 电机及高-bay luminaires 最高达 +90 °C .
典型设备工业 & stage floodlightingCommercial boilers & heating plantHot workshop & foundry auxiliariesCatering & bakery 设备引出线电机 & 变压器辅助引出线
电缆结构
逐层了解结构

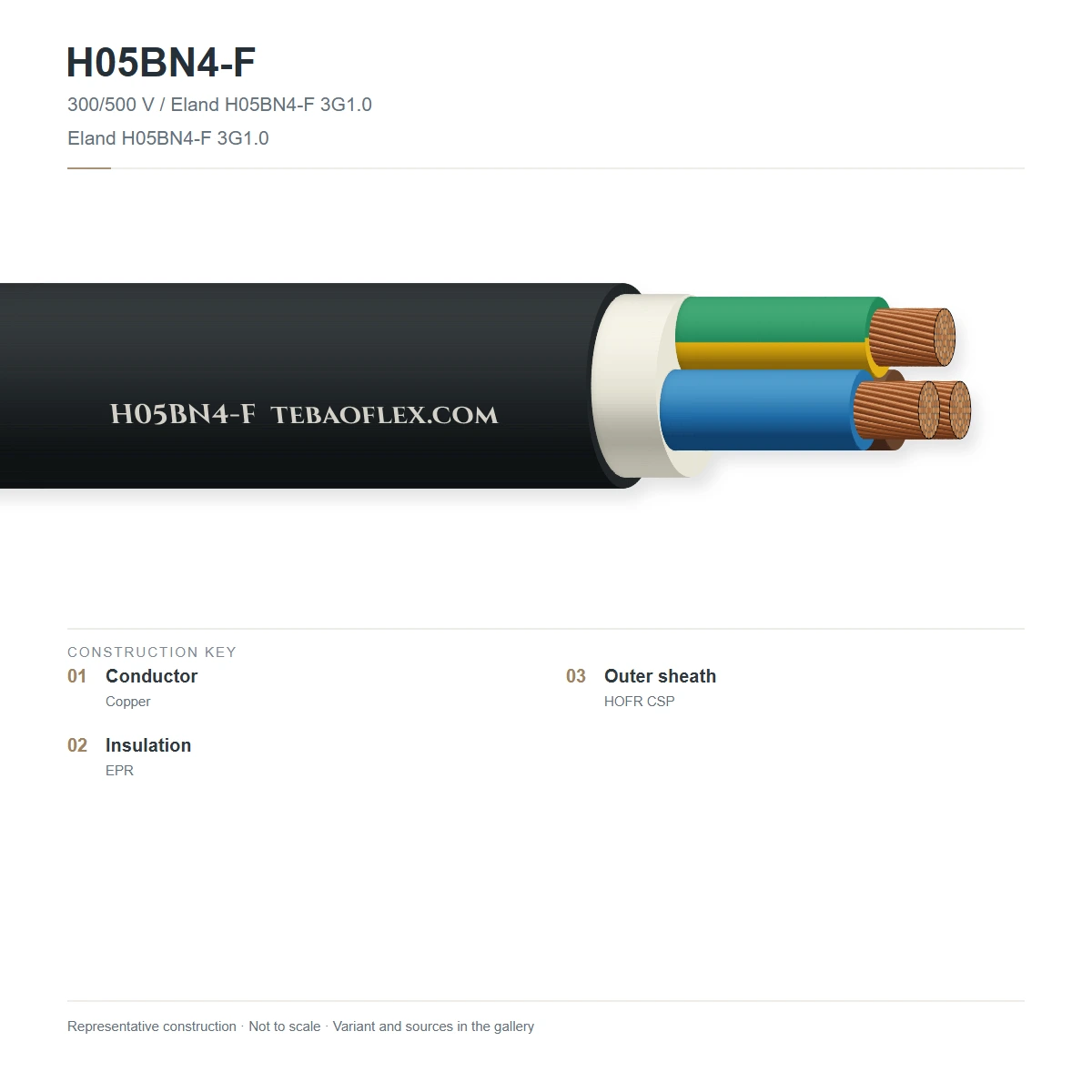

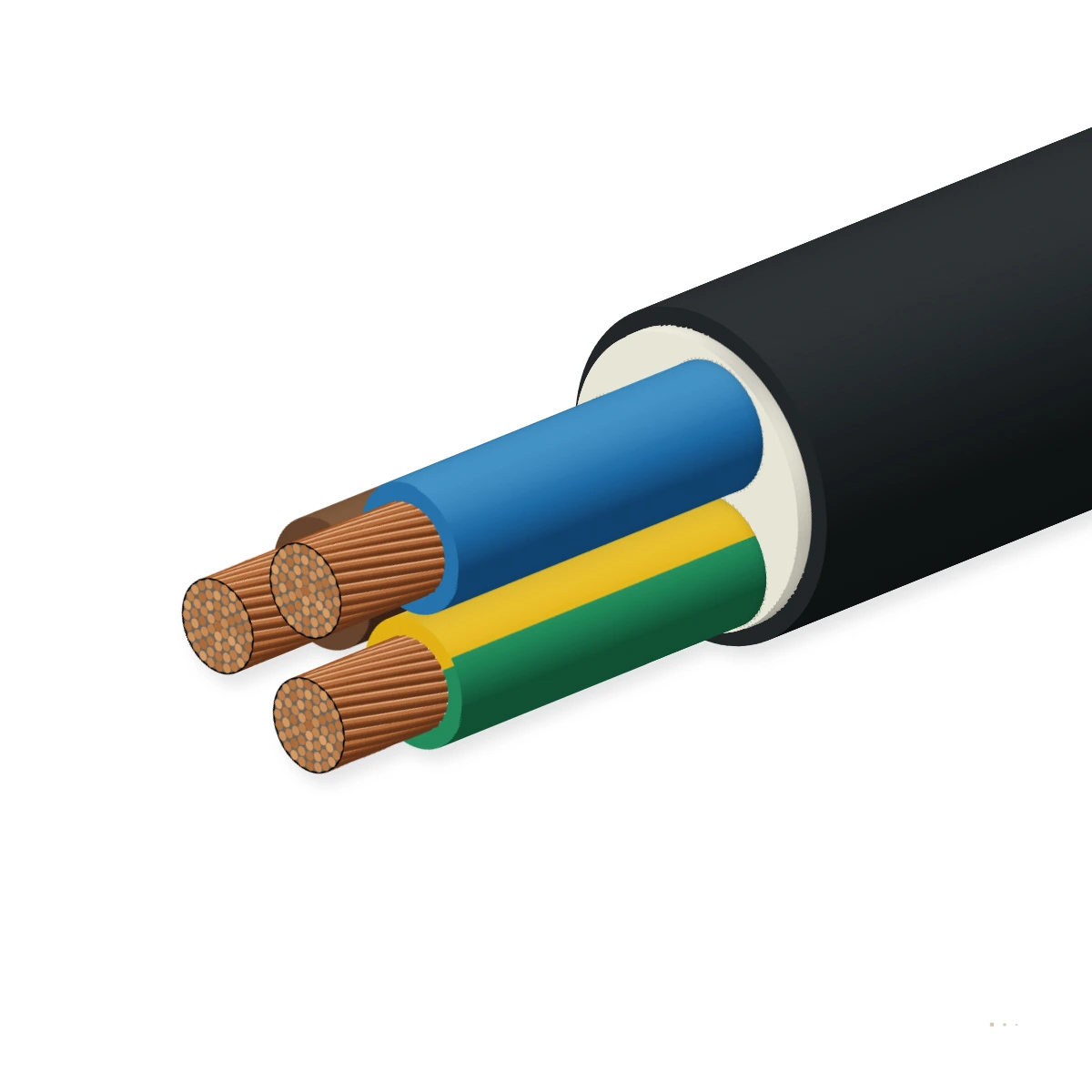

图示: H05BN4-F 3G1.0 — Class 5 铜导体, +90 °C EI7 EPR 线芯绝缘 (HD 308 S2 色标编码) 及黑色 +90 °C EM7 CSP 弹性体外护套。
| # | 结构层 | 材料与参考标准 |
|---|---|---|
| 1 | 柔性铜导体 | 细丝绞合裸铜或镀锡铜线丝 (IEC 60228 Class 5)EN 60228 Class 5 |
| 2 | 耐热 EPR 绝缘 | 交联乙丙橡胶胶料 Type EI7 (+90 °C)EN 50363-1 EI7 |
| 3 | 耐热 HOFR 护套 | 交联 chlorosulphonated 聚乙烯 (CSP) / 氯化弹性体 Type EM7, 黑色EN 50363-2-1 EM7 (+90 °C · 油 & 阻燃) |
H05BN4-F (0.75–1.0 mm²)
Harmonised EN 50525-2-21 表 B.2 种规格配 +90 °C EI7/EM7 弹性体 compounds
05BN4-F (1.5–2.5 mm²)
扩展型 300/500 V 耐热 workshop 及电器设备种规格
技术数据
额定值与运行条件
典型值: 以下为该型号电缆的典型参数（依据 EN 50525-2-21 (HD 22.12)）。实际订单数值将在规格书与报价单中确认。
电气
- 额定电压 U0/U
- 300/500 V AC
- 最高运行电压
- 330/550 V AC
- 交流试验电压
- 2000 V AC (50 Hz, 15 min)
- 导体绞合结构
- IEC 60228 Class 5 柔性裸铜或镀锡铜
- 载流量 advantage
- +90 °C 导体 limit 允许 ~20 % 更高载流量相比 +60 °C H05RN-F
热性能
- 最高导体温度
- +90 °C 持续运行
- 短路温度
- +250 °C 最大。(最高达 5 s)
- 移动弯曲温度
- −25 °C 至 +90 °C
- 固定敷设温度
- −40 °C 至 +90 °C
机械
- 最小弯曲半径（固定敷设）
- 4 × 总直径 (OD ≤ 12 mm: 3 × OD)
- 最小弯曲半径（移动运行）
- 6 × 总直径 (无移动)
- 最大拉伸载荷
- 15 N/mm² 动态 (50 N/mm² static)
- 机械工况类
- 轻型-至-中机械应力在 elevated 温度
耐受性能
- 油 & grease 耐受性
- EN 60811-404 mineral 油 & grease 耐受 (EM7 HOFR)
- 阻燃性能
- IEC 60332-1-2 / EN 60332-1-2 自-extinguishing
- 耐热 ageing 耐受性
- EM7 CSP 胶料 resists 耐热 embrittlement 在 +90 °C
- 耐候与耐臭氧
- EN 60811-403 臭氧及 UV 耐受用于户外用途
参考标准
- 结构标准
- EN 50525-2-21 (HD 22.12 S2 / BS 7919 / DIN VDE 0285-525-2-21)
- 胶料 standards
- EN 50363-1 Type EI7 & EN 50363-2-1 Type EM7
- Selection & installation
- EN 50565-1 & BS 7671
- RoHS & REACH
- 2011/65/EU (RoHS 2) & EC 1907/2006 compliant
标识
- 护套颜色
- 黑色
- 线芯识别
- HD 308 S2 色标编码 (2 至 5 线芯)
- 护套喷印标识
- TEBAOFLEX H05BN4-F <HAR> [规格] 300/500V 90°C EN 50525-2-21 CE
- 海关税则号（HS）
- 8544.49 (绝缘导体 ≤ 1000 V)
规格尺寸
12 标准 H05BN4-F 种配置
Typical EN 50525-2-21 (HD 22.12) 外直径限制, 铜 content 及电缆重量。
| 订货型号 | 芯数 × mm² | AWG ≈ | 最小外径 mm | 最大外径 mm | 铜重 kg/km | 近似重量 ≈ kg/km | 最小弯曲半径 mm | 询价 |
|---|---|---|---|---|---|---|---|---|
| Harmonised H05BN4-F 种规格 (0.75–1.0 mm² 符合 EN 50525-2-21 表 B.2) | ||||||||
| H05BN4-F 2×0.75 | 2×0.75 | 18 | 5.7 | 6.2 | 14 | 53 | 25 | |
| H05BN4-F 3G0.75 | 3G0.75 | 18 | 6.2 | 6.7 | 22 | 65 | 27 | |
| H05BN4-F 4G0.75 | 4G0.75 | 18 | 6.7 | 7.3 | 29 | 79 | 29 | |
| H05BN4-F 5G0.75 | 5G0.75 | 18 | 7.5 | 8.1 | 36 | 96 | 32 | |
| H05BN4-F 2×1.0 | 2×1.0 | 17 | 6.1 | 6.6 | 19 | 62 | 26 | |
| H05BN4-F 3G1.0 | 3G1.0 | 17 | 6.5 | 7.1 | 29 | 77 | 28 | |
| H05BN4-F 4G1.0 | 4G1.0 | 17 | 7.2 | 7.8 | 38 | 95 | 31 | |
| H05BN4-F 5G1.0 | 5G1.0 | 17 | 7.9 | 8.6 | 48 | 115 | 34 | |
| 扩展型 05BN4-F 种规格 (1.5–2.5 mm²) | ||||||||
| 05BN4-F 2×1.5 | 2×1.5 | 16 | 7.5 | 8.2 | 29 | 96 | 33 | |
| 05BN4-F 3G1.5 | 3G1.5 | 16 | 8.2 | 8.9 | 43 | 120 | 36 | |
| 05BN4-F 4G1.5 | 4G1.5 | 16 | 9.1 | 9.9 | 58 | 150 | 40 | |
| 05BN4-F 3G2.5 | 3G2.5 | 14 | 9.8 | 10.6 | 72 | 175 | 42 | |
- 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
- Dimensions 及 weights 均 typical values 符合 EN 50525-2-21 (HD 22.12). 最小固定敷设弯曲半径图示为 4 × OD .
| 标称截面 mm² | AWG ≈ | 最大直流电阻 20 °C, Ω/km | 1 芯于 air 30 °C, | 3–4 线芯于 air 30 °C, |
|---|---|---|---|---|
| 0.75 | 18 | 26 | 12 | 10 |
| 1 | 17 | 19.5 | 15 | 13 |
| 1.5 | 16 | 13.3 | 23 | 18 |
| 2.5 | 14 | 7.98 | 30 | 25 |
- 载流量在 30 °C ambient 于无 air 符合 DIN VDE 0298-4 / EN 50565-1 . Apply derating factors 用于 elevated ambient 温度或卷筒收放层 grouping.
卷筒校核
是否匹配您的设备？
基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。
校核结果
卷筒芯径 300 mm ≥ 56 mm弯曲半径符合要求（4 × 外径 7.1 mm）
- 最小弯曲半径
- 28 mm
- 最小卷筒芯径
- ≈ 56 mm
- 卷筒电缆重量
- 3.9 kg
- 铜含量
- 1.5 kg
仅供参考：基于数据表外径及 4 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。
质量与认证
测试与检验
每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。
- 导体第 5 类绞合导体
- 火花试验100% 在线检测
- 成缆线芯、地线与填充
- 护套挤出内护套、编织／屏蔽、外护套
- 电气测试交流耐压与导体电阻
- 尺寸外径与护套壁厚
- 检验文件与发运装盘出厂与发运
| 测试与检验 | 试验值／参考标准 | 频次 |
|---|---|---|
| 例行试验 | ||
| AC 耐压试验 | 2.0 kV AC (50 Hz) | 每根生产长度 |
| 导体直流电阻 | IEC 60228 Class 5 (裸铜) | 每根生产长度 |
| 抽样试验 | ||
| 垂直火焰蔓延试验 | IEC 60332-1-2 / EN 60332-1-2 | 每生产批次 |
| 绝缘 & 护套弹性体 physical properties | EN 50525-2-21 (HD 22.12) | 型式认可 |
检验证书
每盘随附，列明该盘电缆整根长度的例行试验结果。产品认证
EN 50525-2-21 (HD 22.12)CE · RoHS 2 (2011/65/EU) · REACH
企业体系证书
ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC
标识与供货
订购与交付
护套印字
TEBAOFLEX H05BN4-F 300/500 V 90°C [规格] EN 50525-2-21 CE
- 交货形式
- 出口木盘或成圈包装，可按需定长裁切
- 包装方式
- 耐热-浸渍处理的 ISPM-15 timber 卷筒配 sealed 电缆 ends
- 导体 / 护套 options
- 定制线芯 counts, 导引芯或护套颜色可按需定制
技术资料
资料下载
PDFH05BN4-F Heat-Resistant Rubber Cable – 技术规格书（英文版）共 12 种规格 · 结构、技术参数与认证XLSXH05BN4-F 规格数据表（Excel 英文版）含全部 12 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价
- 版本
- 2026-10-20
- 更新日期
- 2026-10-20
常见问题
工程师首先关注的问题
未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。
What does 'BN4' signify 于 H05BN4-F designation?
下方 CENELEC harmonised designation 代码, 'B' 表示耐热乙丙橡胶 (EI7 EPR) 线芯绝缘额定至 +90 °C, 及 'N4' 表示耐热 chlorosulphonated 聚乙烯 (CSP) 或氯化弹性体外护套 (Type EM7) 同时额定用于 +90 °C 持续运行。
How does H05BN4-F 有所区别自 H05RN-F?
标准 H05RN-F uses EI4/EM2 compounds limited 至 +60 °C 最大导体温度。H05BN4-F uses EI7/EM7 compounds 额定用于 +90 °C 持续导体运行 (+250 °C 短路), allowing 更高载流量及防止护套 hardening near hot luminaires, boilers 及 heaters.
当 should I choose H05BN4-F versus H07BN4-F?
H05BN4-F 为 300/500 V 轻型-工况绳芯用于 0.75 mm² 及 1.0 mm² 十字骨架-sections (配 1.5–2.5 mm² extensions). 用于十字骨架-sections 自 1.5 mm² 最高达 240 mm² 或其中重型机械冲击及 450/750 V (0.6/1 kV 受保护) ratings 均所需, select H07BN4-F .
What if my ambient 或导体温度 exceeds +90 °C?
用于持续导体 temperatures 最高达 +110 °C 在 300/500 V, select H05GG-F (交联 EVA 绝缘及护套). 用于极高 temperatures 最高达 +180 °C, select our 硅橡胶多芯高温电缆。
