地面拖曳与移动供电
适用
移动便携式工具, 耐寒-room 电器设备, winter 户外 instruments 及 heating devices 于油-无区域。
1 / 5

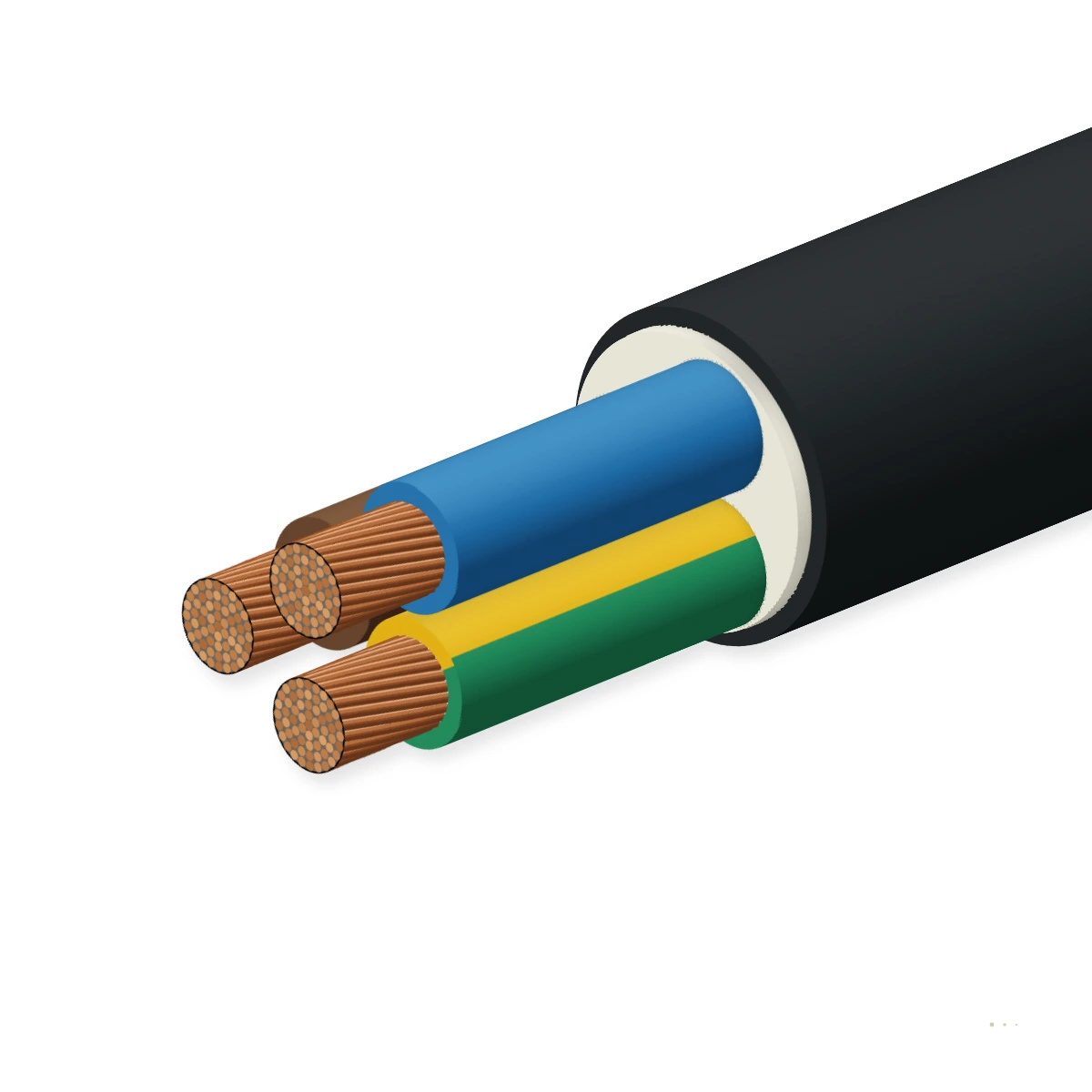

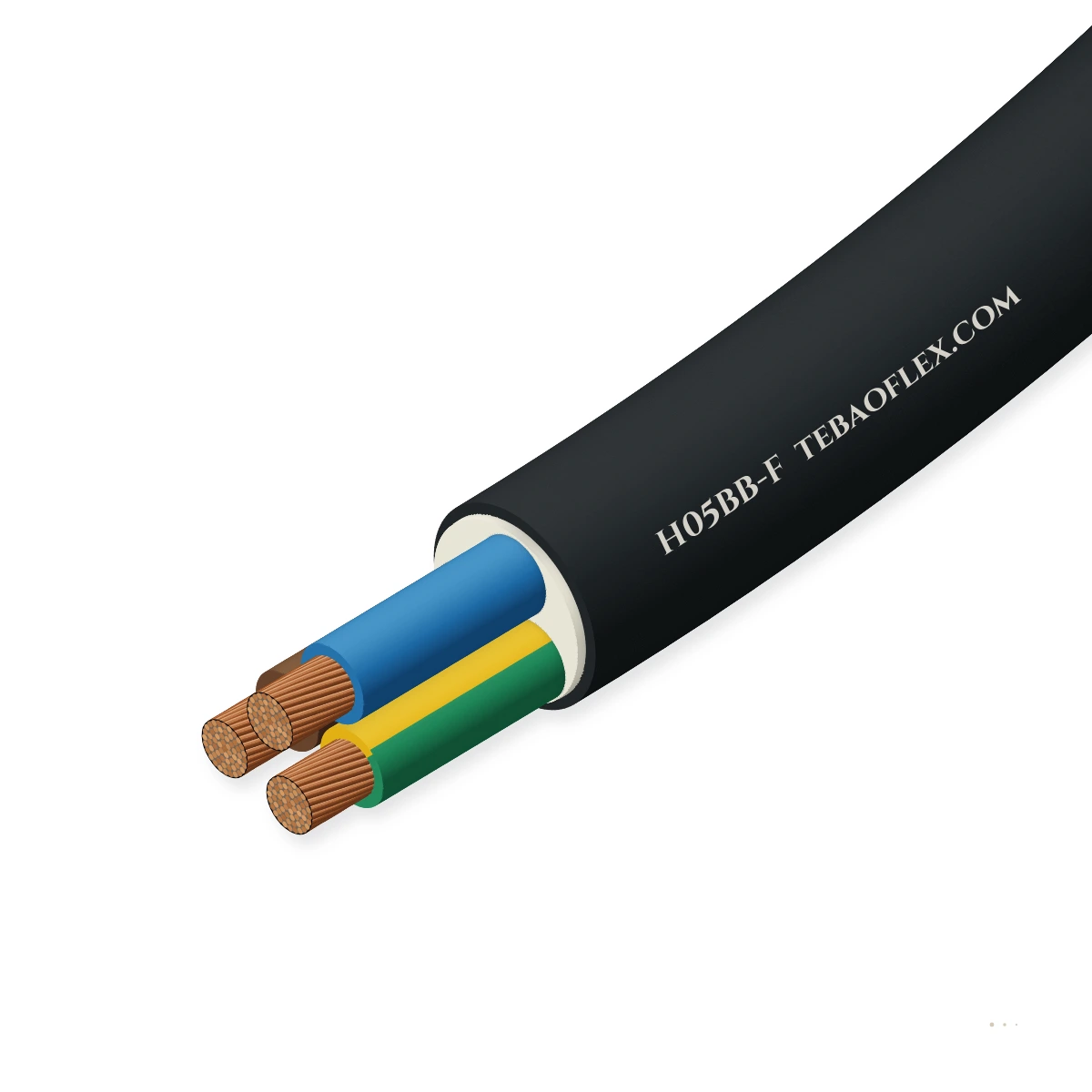

产品主图
- 额定电压
- 300/500 V U0/U · 2.0 kV AC 试验电压
- 导体温度
- +90 °C 最大。 +250 °C 短路 (5 s)
- 环境温度
- −40…+90 °C 弯曲移动 (−50…+90 °C 固定敷设)
- 弯曲半径
- 4–6 × OD 固定 4 × OD · 移动弯曲 6 × OD
- 绝缘与护套胶料
- EI6 / EM6 全部- EPR 线芯 & 护套 (无卤)
- 规格范围
- 0.75–2.5 mm² 2 至 5 线芯 · Class 5 铜
本电缆型号的典型值（依据 EN 50525-2-21 (HD 22.12)）——具体订单参数将在技术规格书与报价单中确认。
应用工况
H05BB-F 是否适合您的设备？
Harmonised 300/500 V 柔性橡胶电缆至 EN 50525-2-21 featuring Class 5 铜导体, +90 °C EI6 乙丙橡胶绝缘及 EM6 EPR 弹性体外护套 engineered 用于子-零弯曲移动低至至 −40 °C 及 +90 °C 耐热工况。
固定敷设
适用
Refrigerated warehouses, blast freezers, 户外 alpine cabinets 及 hot luminaire 连接。
典型设备耐寒 storage & blast-freezer 设备Nordic & alpine 户外电器设备Commercial heating & drying 单元Horticultural & greenhouse 照明无卤 indoor/户外工具
电缆结构
逐层了解结构

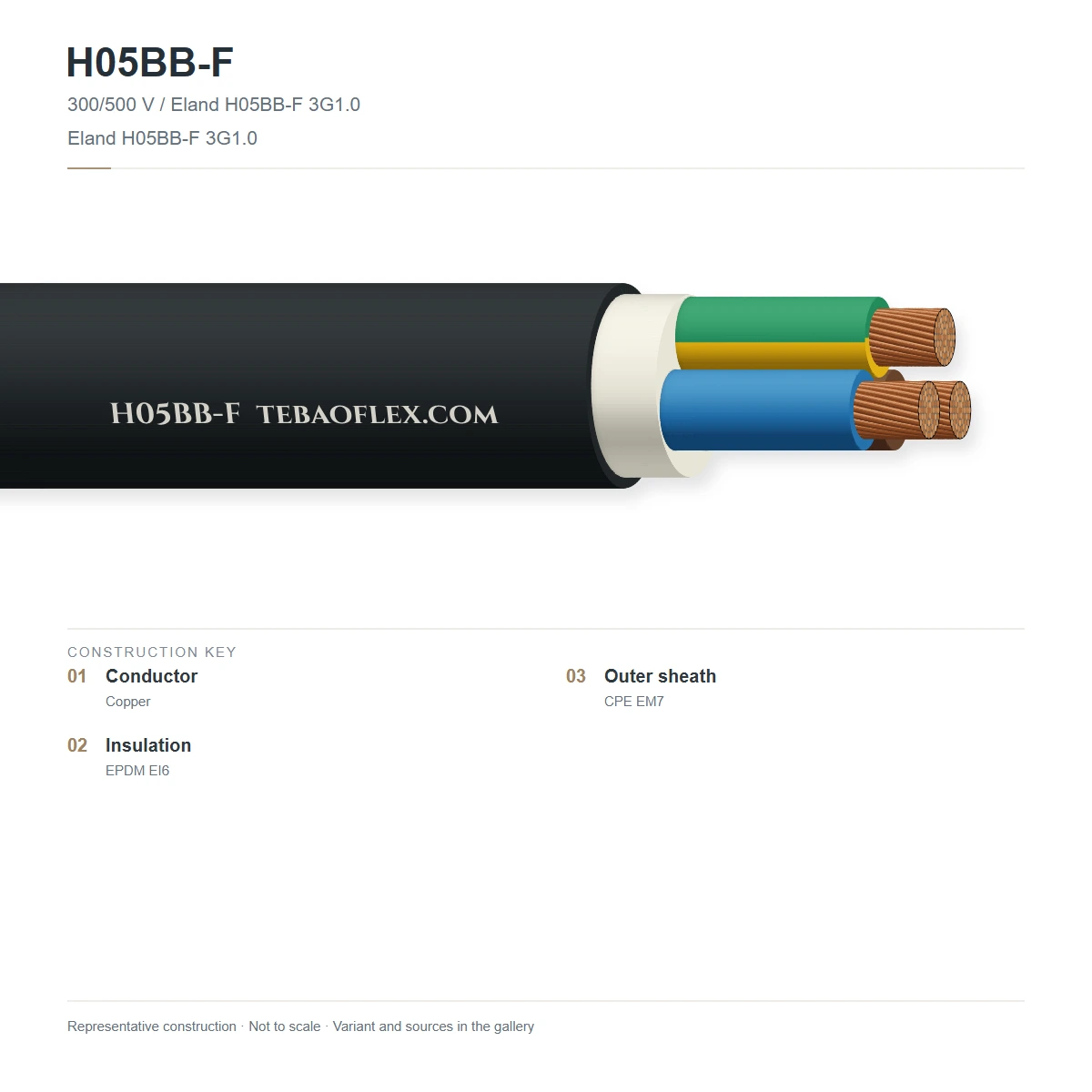

图示: H05BB-F 3G1.0 — Class 5 裸铜导体, EI6 EPR 线芯绝缘 (HD 308 S2 色标编码) 及黑色 EM6 EPR 弹性体外护套。
| # | 结构层 | 材料与参考标准 |
|---|---|---|
| 1 | 柔性铜导体 | 细丝绞合裸铜线丝 (IEC 60228 Class 5)EN 60228 Class 5 |
| 2 | 耐寒/耐热 EPR 绝缘 | 交联乙丙弹性体胶料 Type EI6 (−40 至 +90 °C)EN 50363-1 EI6 |
| 3 | EPR 弹性体外护套 | 交联乙丙橡胶胶料 Type EM6, 黑色EN 50363-2-1 EM6 · 无卤, 臭氧 & 耐寒耐受 |
H05BB-F (0.75–1.0 mm²)
Harmonised EN 50525-2-21 表 B.2 种规格配 EI6/EM6 EPR compounds
05BB-F (1.5–2.5 mm²)
扩展型 300/500 V 种规格用于严寒气候及 +90 °C 电器设备连接
技术数据
额定值与运行条件
典型值: 以下为该型号电缆的典型参数（依据 EN 50525-2-21 (HD 22.12)）。实际订单数值将在规格书与报价单中确认。
电气
- 额定电压 U0/U
- 300/500 V AC
- 最高运行电压
- 330/550 V AC
- 交流试验电压
- 2000 V AC (50 Hz, 15 min)
- 导体绞合结构
- IEC 60228 Class 5 细丝绞合裸铜
- 载流量基准
- DIN VDE 0298-4 (+90 °C 导体额定值)
热性能
- 最高导体温度
- +90 °C 持续运行
- 短路温度
- +250 °C 最大。(最高达 5 s)
- 移动弯曲温度
- −40 °C 至 +90 °C
- 固定敷设温度
- −50 °C 至 +90 °C
机械
- 最小弯曲半径（固定敷设）
- 4 × 总直径 (OD ≤ 12 mm: 3 × OD)
- 最小弯曲半径（移动运行）
- 6 × 总直径 (无移动)
- 最大拉伸载荷
- 15 N/mm² 动态 (50 N/mm² static)
- 子-零柔韧性
- EI6/EM6 EPR remains supple 在 −40 °C 无 cracking
耐受性能
- 臭氧, UV & 耐候
- EN 60811-403 臭氧-抗干扰 EPR 外护套
- 无卤
- IEC 60754-1 无卤 EI6/EM6 EPR 弹性体系统
- 油接触 note
- EM6 EPR 护套为用于油-无 zones (用途 H05BN4-F 或 H05BQ-F 用于油)
- 耐水与防潮
- 耐受至 condensation, frost, snow 及 damp 户外 air
参考标准
- 结构标准
- EN 50525-2-21 (HD 22.12 S2 / DIN VDE 0285-525-2-21)
- 胶料 standards
- EN 50363-1 Type EI6 & EN 50363-2-1 Type EM6
- Selection & installation
- EN 50565-1 & EN 50565-2
- RoHS & REACH
- 2011/65/EU (RoHS 2) & EC 1907/2006 compliant
标识
- 护套颜色
- 黑色
- 线芯识别
- HD 308 S2 色标编码 (2 至 5 线芯)
- 护套喷印标识
- TEBAOFLEX H05BB-F <HAR> [规格] 300/500V EN 50525-2-21 CE
- 海关税则号（HS）
- 8544.49 (绝缘导体 ≤ 1000 V)
规格尺寸
12 标准 H05BB-F 种配置
Typical EN 50525-2-21 (HD 22.12) 外直径限制, 铜 content 及电缆重量。
| 订货型号 | 芯数 × mm² | AWG ≈ | 最小外径 mm | 最大外径 mm | 铜重 kg/km | 近似重量 ≈ kg/km | 最小弯曲半径 mm | 询价 |
|---|---|---|---|---|---|---|---|---|
| Harmonised H05BB-F 种规格 (0.75–1.0 mm² 符合 EN 50525-2-21 表 B.2) | ||||||||
| H05BB-F 2×0.75 | 2×0.75 | 18 | 5.7 | 6.2 | 14 | 50 | 25 | |
| H05BB-F 3G0.75 | 3G0.75 | 18 | 6.2 | 6.7 | 22 | 62 | 27 | |
| H05BB-F 4G0.75 | 4G0.75 | 18 | 6.7 | 7.3 | 29 | 75 | 29 | |
| H05BB-F 5G0.75 | 5G0.75 | 18 | 7.5 | 8.1 | 36 | 91 | 32 | |
| H05BB-F 2×1.0 | 2×1.0 | 17 | 6.1 | 6.6 | 19 | 59 | 26 | |
| H05BB-F 3G1.0 | 3G1.0 | 17 | 6.5 | 7.1 | 29 | 73 | 28 | |
| H05BB-F 4G1.0 | 4G1.0 | 17 | 7.2 | 7.8 | 38 | 90 | 31 | |
| H05BB-F 5G1.0 | 5G1.0 | 17 | 7.9 | 8.6 | 48 | 109 | 34 | |
| 扩展型 05BB-F 种规格 (1.5–2.5 mm²) | ||||||||
| 05BB-F 3G1.5 | 3G1.5 | 16 | 8.2 | 8.9 | 43 | 114 | 36 | |
| 05BB-F 4G1.5 | 4G1.5 | 16 | 9.1 | 9.9 | 58 | 142 | 40 | |
| 05BB-F 5G1.5 | 5G1.5 | 16 | 10.0 | 10.9 | 72 | 174 | 44 | |
| 05BB-F 3G2.5 | 3G2.5 | 14 | 9.8 | 10.6 | 72 | 166 | 42 | |
- 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
- Dimensions 及 weights 均 typical values 符合 EN 50525-2-21 (HD 22.12). 最小固定敷设弯曲半径图示为 4 × OD .
| 标称截面 mm² | AWG ≈ | 最大直流电阻 20 °C, Ω/km | 1 芯于 air 30 °C, | 3–4 线芯于 air 30 °C, |
|---|---|---|---|---|
| 0.75 | 18 | 26 | 12 | 10 |
| 1 | 17 | 19.5 | 15 | 13 |
| 1.5 | 16 | 13.3 | 23 | 18 |
| 2.5 | 14 | 7.98 | 30 | 25 |
- 载流量在 30 °C ambient 于无 air 符合 DIN VDE 0298-4 / EN 50565-1 . Apply derating factors 用于 elevated ambient 温度或卷筒收放层 grouping.
卷筒校核
是否匹配您的设备？
基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。
校核结果
卷筒芯径 300 mm ≥ 56 mm弯曲半径符合要求（4 × 外径 7.1 mm）
- 最小弯曲半径
- 28 mm
- 最小卷筒芯径
- ≈ 56 mm
- 卷筒电缆重量
- 3.7 kg
- 铜含量
- 1.5 kg
仅供参考：基于数据表外径及 4 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。
质量与认证
测试与检验
每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。
- 导体第 5 类绞合导体
- 火花试验100% 在线检测
- 成缆线芯、地线与填充
- 护套挤出内护套、编织／屏蔽、外护套
- 电气测试交流耐压与导体电阻
- 尺寸外径与护套壁厚
- 检验文件与发运装盘出厂与发运
| 测试与检验 | 试验值／参考标准 | 频次 |
|---|---|---|
| 例行试验 | ||
| AC 耐压试验 | 2.0 kV AC (50 Hz) | 每根生产长度 |
| 导体直流电阻 | IEC 60228 Class 5 (裸铜) | 每根生产长度 |
| 抽样试验 | ||
| 垂直火焰蔓延试验 | IEC 60332-1-2 / EN 60332-1-2 | 每生产批次 |
| 绝缘 & 护套弹性体 physical properties | EN 50525-2-21 (HD 22.12) | 型式认可 |
检验证书
每盘随附，列明该盘电缆整根长度的例行试验结果。产品认证
EN 50525-2-21 (HD 22.12)CE · RoHS 2 (2011/65/EU) · REACH
企业体系证书
ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC
标识与供货
订购与交付
护套印字
TEBAOFLEX H05BB-F 300/500 V [规格] EN 50525-2-21 CE
- 交货形式
- 出口木盘或成圈包装，可按需定长裁切
- 包装方式
- 耐热-浸渍处理的 ISPM-15 timber 卷筒配 sealed 电缆 ends
- 导体 / 护套 options
- 定制线芯 counts, 导引芯或护套颜色可按需定制
技术资料
资料下载
PDFH05BB-F Flexible Rubber Cable – 技术规格书（英文版）共 12 种规格 · 结构、技术参数与认证XLSXH05BB-F 规格数据表（Excel 英文版）含全部 12 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价
- 版本
- 2026-10-20
- 更新日期
- 2026-10-20
常见问题
工程师首先关注的问题
未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。
What does 'BB' stand 用于于 H05BB-F?
于 CENELEC 代码, 同时第一层 'B' (线芯绝缘) 及第二层 'B' (外护套) denote 交联乙丙橡胶 (EPR, specifically compounds EI6 及 EM6 符合 EN 50363). 本全部- EPR 结构兼顾 +90 °C 持续导体额定值配动态耐寒柔韧性低至至 −40 °C .
How does H05BB-F 有所区别自 H05BN4-F?
同时 H05BB-F 及 H05BN4-F 均额定 300/500 V 及 +90 °C 下方 EN 50525-2-21 (HD 22.12). H05BB-F uses EM6 EPR 外护套 that 加强筋柔性低至至 −40 °C 于 motion 及为 naturally 无卤, whereas H05BN4-F uses EM7 氯化 CSP 护套额定至 −25 °C 弯曲移动 that 增设 mineral 油及阻燃耐受性。
CAN H05BB-F be used 于 blast freezers 及耐寒-storage rooms?
Yes. Because 标准聚氯丁二烯 (EM2) 及 CSP (EM7) jackets stiffen below −25 °C, EI6/EM6 乙丙弹性体系统 H05BB-F (及 H07BB-F 用于更大截面种规格) 为 specifically chosen 用于 −40 °C 动态弯曲移动及 −50 °C 固定敷设布线于耐寒 stores 及 Nordic 户外 sites.
当 should I choose H07BB-F instead H05BB-F?
Select H05BB-F 用于轻型 300/500 V 电器设备及 sensors 采用 0.75 mm² 或 1.0 mm² 导体。用于动力回路自 1.5 mm² 最高达 95 mm² 或其中 450/750 V (0.6/1 kV 固定敷设受保护) 重型护套厚度为所需, select H07BB-F .
