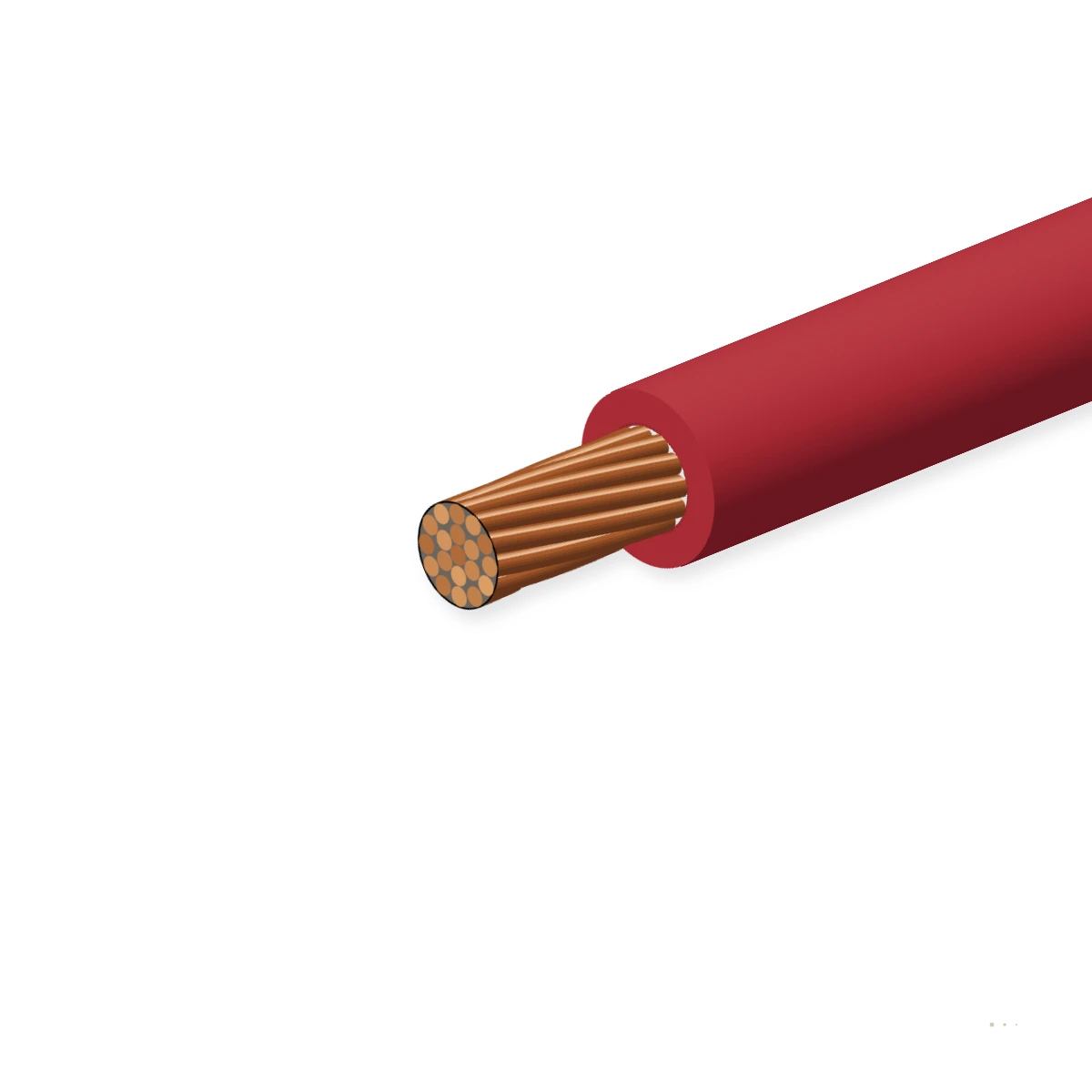

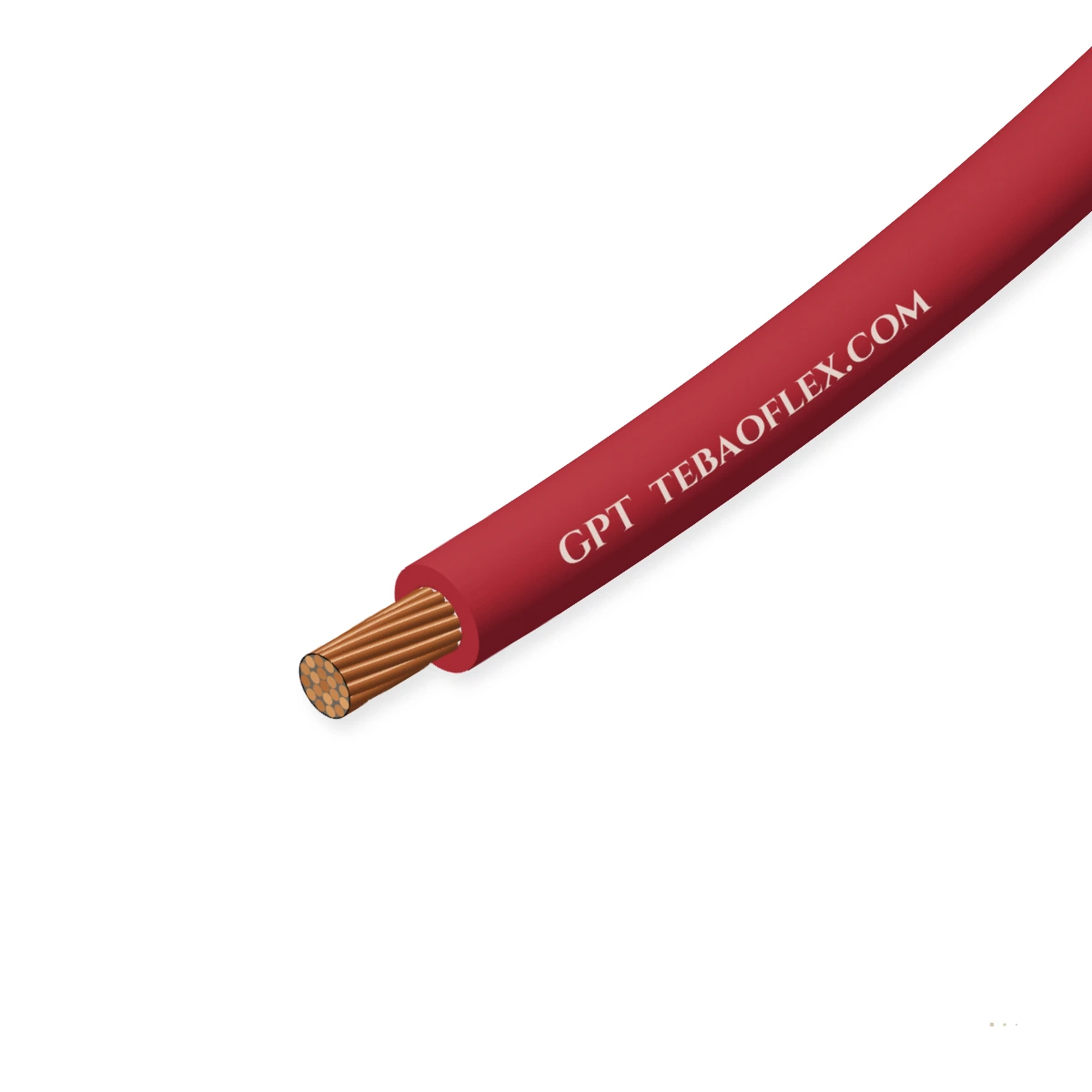

产品主图

SAE J1128 北美 Automotive 初级细丝60 V DC / 25 V ACSAE J1128 Type GPT-40 至 +85 °C (Class A)

GPT汽车通用低压线60 V DC / 25 V AC SAE J1128 regular-壁厚热塑性 PVC automotive 初级线丝 (20–8 A

60 V DC / 25 V AC SAE J1128 regular-壁厚热塑性 PVC automotive 初级线丝 (20–8 A

SAE J1128 油 & Fuel
SAE J1128 自-Extinguishing
SAE J1128 / Ford / Chrysler
订货型号
GPT 14 AWG (2.0 mm²)
最大外径
3.45 mm
铜重
17.8 kg/km
总计通体 ≈
24.5 kg/km
最小弯曲半径
17.2 mm
全部规格 (12)
获取报价数据表WhatsApp
工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书
额定电压
60 V DC / 25 V
SAE J1128 表面 vehicleLV
耐热等级
-40 至 +85 °C
ISO Class A (+105 °C 选项)
线规系列范围
20 至 8 AWG
0.5 至 8.0 mm² 公制等效
壁厚截面轮廓
Regular 壁厚
0.58 mm 标称壁厚 (20–14 AWG)
导体
绞合铜
ASTM B3 退火同心铜
最小弯曲半径
5 × 线丝 OD
固定敷设 harness loom 布线敷设

本电缆型号的典型值（依据 SAE J1128 / ISO 6722-1 Class A）——具体订单参数将在技术规格书与报价单中确认。

应用工况

GPT 是否适合您的设备？

Type GPT (通用 Purpose 热塑性) 为标准壁厚 60 V DC (25 V AC) 低-电压初级线丝制造至 SAE J1128 用于北美 automotive, agricultural, 船用-cabin 及 trailer harnesses. Built 配同心绞合 ASTM B3 裸铜

固定敷设

适用

Routes 至分裂-loom convoluted tubing, body 通道及 cabin floor harnesses.

开关柜与机柜内部布线

适用

兼容配标准疏绕-barrel 及绝缘 crimp terminals 于 fuse blocks 及 relays.

地面拖曳与移动供电

不适用

单芯初级线丝 must be 包覆内部 harness loom 或外覆护套电缆。

挂车多芯电缆

工业炉窑与高温加热区

不适用

热塑性 PVC softens 及以上 +85 / +105 °C; 用途交联 TXL/GXL/SXL 于 hot engine bays.

GXL +125 °C XLPE 线丝
典型设备Passenger 梭车 & truck cabinsAgricultural & off-highway 机械设备RV, caravan & boat interiorsAftermarket 照明 & accessoriesUtility trailer 布线 looms

电缆结构

逐层了解结构

ASTM B3 绞合退火裸铜导体 + regular-壁厚 plasticized 热塑性 PVC 绝缘介质 (0.58–1.09 mm) + 平滑彩色编码/带条纹表面表皮层。

123

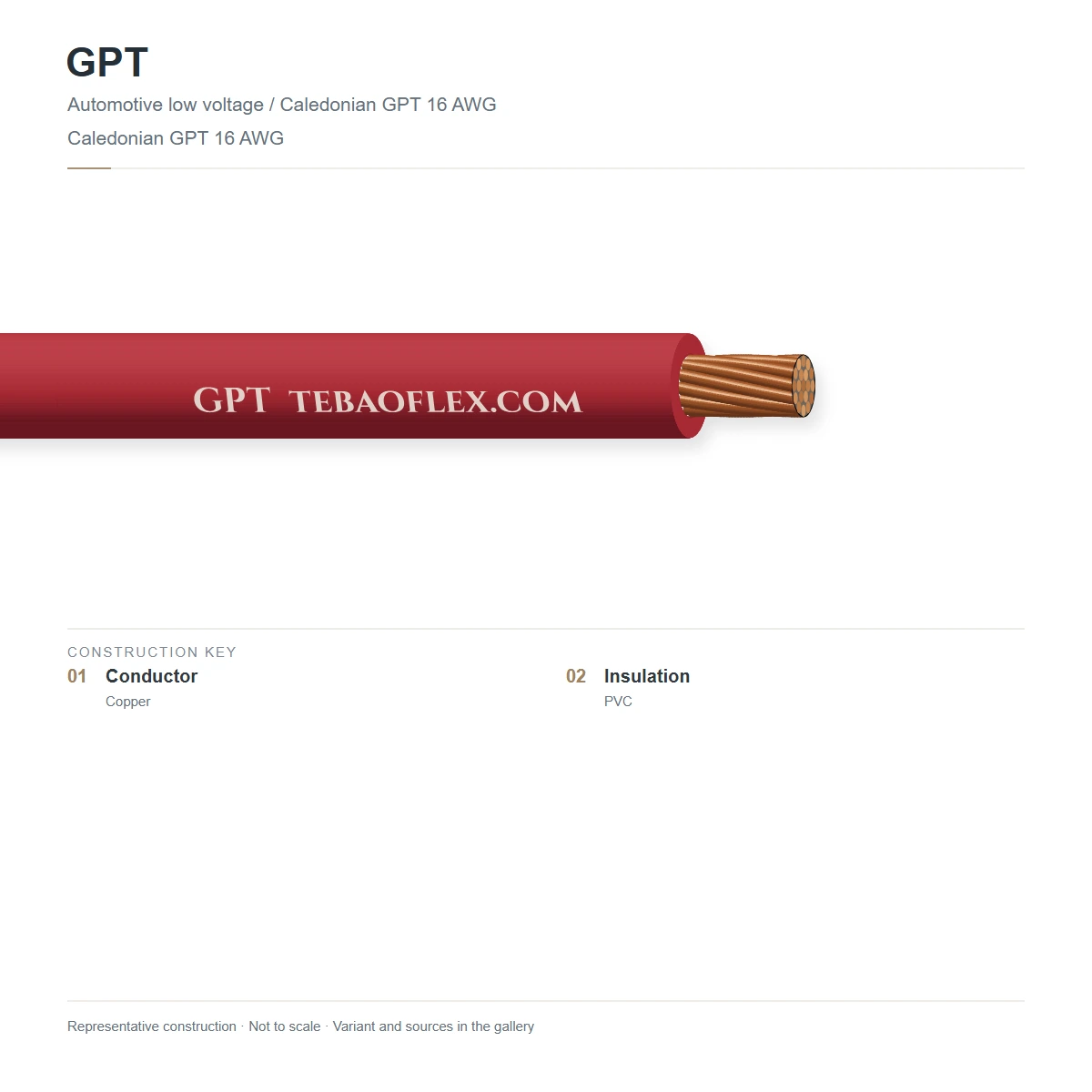

结构剖切示意图（非按比例，由结构层数据自动生成）
#结构层材料与参考标准
1绞合裸铜导体同心绞合退火无镀层裸铜符合 ASTM B3 / SAE J1128 (7, 19 或 133 股细丝)ASTM B3
2Regular-壁厚热塑性 PVC通用-purpose plasticized polyvinyl chloride (PVC) 绝缘额定 -40 °C 至 +85 °C (0.58 mm 壁厚于 20–14 AWG)SAE J1128
3一体式彩色编码外表皮层平滑低摩擦挤包 PVC 表面层配可选 spiral/纵向 polarity 色条SAE J1128

SAE J1128 GPT (85 °C 标准)

标准 SAE J1128 Class A (-40 °C 至 +85 °C) 热塑性 PVC 初级线丝用于 body 及 interior harnesses.

GPT 105 °C 双层-额定

Upgraded +105 °C 耐热-stabilised PVC formulation 用于 warm instrument panels 及 fuse-开关箱配电。

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 SAE J1128 / ISO 6722-1 Class A）。实际订单数值将在规格书与报价单中确认。

电气

operating额定电压
≤60 V DC / ≤25 V AC
绝缘介质 withstand 试验
1.0 kV AC rms 用于 1 minute (潮湿绝缘介质试验)
Spark 试验电压 (于-line)
1.5 kV 至 3.0 kV AC rms

热性能

持续 operating 温度
-40 °C 至 +85 °C (3000 h 耐热等级)
耐寒弯曲试验温度
-40 °C 用于 4 hours 于 mandrel 无 cracking

机械

Nom. 壁厚 (20–14 AWG)
0.58 mm (0.023 于)
Nom. 壁厚 (12–10 / 8 AWG)
0.66 mm (12 AWG) · 0.79 mm (10 AWG) · 0.94 mm (8 AWG)
最小敷设弯曲半径
5 × 总线丝直径

耐受性能

火焰蔓延试验
45° inclined burn 试验: 自-extinguishes 内 70 s
Fluid 浸水耐受性
Engine 油, gasoline, diesel, ethanol, antifreeze & battery acid 符合 SAE J1128

参考标准

初级规范
SAE J1128 Type GPT
OEM specifications
Ford ESB-M1L56-A & Chrysler MS-3450

标识

颜色编码识别
12 base 颜色配纵向或 spiral 识别色线 stripes
表面表面
Unprinted 平滑表面用于自动化切割-剥离-crimp 机械

规格尺寸

12 标准种规格 (GPT)

标称 dimensions, 壁厚, 铜通体及电气 parameters 用于 GPT 符合 SAE J1128 / ISO 6722-1 Class A .

Dimensions & masses
型号规格AWG (公制 mm²)股细丝 / 壁厚 mm最大外径
mm		铜重
kg/km		总计通体 ≈
kg/km		最小弯曲半径
mm		询价
GPT 规格系列范围
GPT 20 AWG (0.5 mm²)20 AWG (0.5 mm²)7/28 · 0.58 mm2.504.99.212.5
GPT 18 AWG (0.8 mm²)18 AWG (0.8 mm²)16/30 · 0.58 mm2.757.612.513.8
GPT 16 AWG (1.0 mm²)16 AWG (1.0 mm²)19/29 · 0.58 mm3.0511.216.815.2
GPT 14 AWG (2.0 mm²)14 AWG (2.0 mm²)19/27 · 0.58 mm3.4517.824.517.2
GPT 12 AWG (3.0 mm²)12 AWG (3.0 mm²)19/25 · 0.66 mm4.2028.237.521.0
GPT 10 AWG (5.0 mm²)10 AWG (5.0 mm²)19/23 · 0.79 mm5.1045.058.525.5
GPT 8 AWG (8.0 mm²)8 AWG (8.0 mm²)19/21 · 0.94 mm6.2071.591.031.0
GPT 18 AWG 19-Strand18 AWG (19/30)19/30 · 0.58 mm2.808.913.814.0
GPT 16 AWG 26-Strand16 AWG (26/30)26/30 · 0.58 mm3.1012.117.815.5
GPT 14 AWG 41-Strand14 AWG (41/30)41/30 · 0.58 mm3.5019.126.017.5
GPT 12 AWG 65-Strand12 AWG (65/30)65/30 · 0.66 mm4.2530.239.821.2
GPT 10 AWG 105-Strand10 AWG (105/30)105/30 · 0.79 mm5.1548.562.025.8
  • 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
  • Dimensions 及最大总 diameters conform 至 SAE J1128 / ISO 6722-1 Class A .

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

  1. 导体第 5 类绞合导体
  2. 火花试验100% 在线检测
  3. 成缆线芯、地线与填充
  4. 护套挤出内护套、编织／屏蔽、外护套
  5. 电气测试交流耐压与导体电阻
  6. 尺寸外径与护套壁厚
  7. 检验文件与发运装盘出厂与发运
测试与检验试验值／参考标准频次
例行试验
于-line AC spark 试验 & 导体 DC 耐受性100 % spark-经试验在 1.5–3.0 kV; DC 耐受性符合 SAE J1128 表 1100 % spools
抽样试验
-40 °C 耐寒弯曲 & 1.0 kV 潮湿绝缘介质试验无绝缘 cracks after 4 h 在 -40 °C followed 按 1 kV saltwater 浸水每根 lot
SAE J1128 3000 -hour 耐热 ageing & fluid 浸水Retains 绝缘介质强度 after 3000 h 在 +85 °C 及 hot 油/fuel 浸水型式定型试验

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

SAE J1128 Type GPTISO 6722-1 Class A (85 °C)Ford ESB-M1L56-AChrysler MS-3450RoHS 3 Compliant

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX SAE J1128 GPT 16 AWG (1.0mm2) 60VDC - 40C TO + 85C [lot/spool]
交货形式
非-returnable 塑料 spools, barrel packs 或 wooden 卷筒
标准 spool 节距
500 m · 1000 m · 2000 m spools (或 barrel packs)
最小起订量
500 m (stock 颜色) · 2000 m (带条纹/定制)
交货期
2–3 weeks ex-协同
Incoterms
EXW, FOB, CIF, DAP

技术资料

资料下载

PDFGPT Automotive Primary Wire – 技术规格书（英文版）共 12 种规格 · 结构、技术参数与认证XLSXGPT 规格数据表（Excel 英文版）含全部 12 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价
版本
2026-10-20
更新日期
2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

What 为 difference 夹于 SAE J1128 GPT 及 GXL automotive 初级线丝?
GPT uses 热塑性 polyvinyl chloride (PVC) 绝缘额定自 -40 °C 至 +85 °C 用于通用 interior, body 及 trailer 布线。GXL uses 电子-束或化学交联聚乙烯 (XLPE) 配相同 0.58 mm 壁厚 (于 20–14 AWG), raising 温度额定值至 +125 °C 及防止熔融-至下方短路 overload.
How does GPT 壁厚 compare 配 TWP 薄壁 PVC 线丝?
于 20 至 14 AWG 种规格, GPT features regular 0.58 mm (0.023 于) 标称绝缘壁厚, whereas TWP uses 减薄型 0.40 mm (0.016 于) 薄壁厚至 save harness 束绞单元直径及重量于高-density dashboard looms.
Why 均 SAE J1128 公制十字骨架-sections slightly different 自 European ISO 6722 种规格?
北美 SAE J1128 细丝均 built 围绕美洲线丝线规 (AWG) 绞线股结构—使 20 AWG corresponds 至 0.5 mm², 18 AWG 至 0.8 mm², 16 AWG 至 1.0 mm², 14 AWG 至 2.0 mm², 12 AWG 至 3.0 mm² 及 10 AWG 至 5.0 mm² .
CAN GPT 初级线丝 be terminated 于高速自动化 Komax 或 Schleuniger crimp presses?
Yes. 同心绞合铜线芯及平滑, 同心 PVC 壁厚剥离 cleanly 配零绞线股 nicking 及 fit 标准北美疏绕-barrel Delphi/Aptiv, TE 及 Molex 绝缘 crimp wings.
