电动单排卷筒
适用
主力工况：起重机、输送机及港口机械上速度最高 90 m/min 的重型乱序卷绕与单排螺旋卷筒。
1 / 5

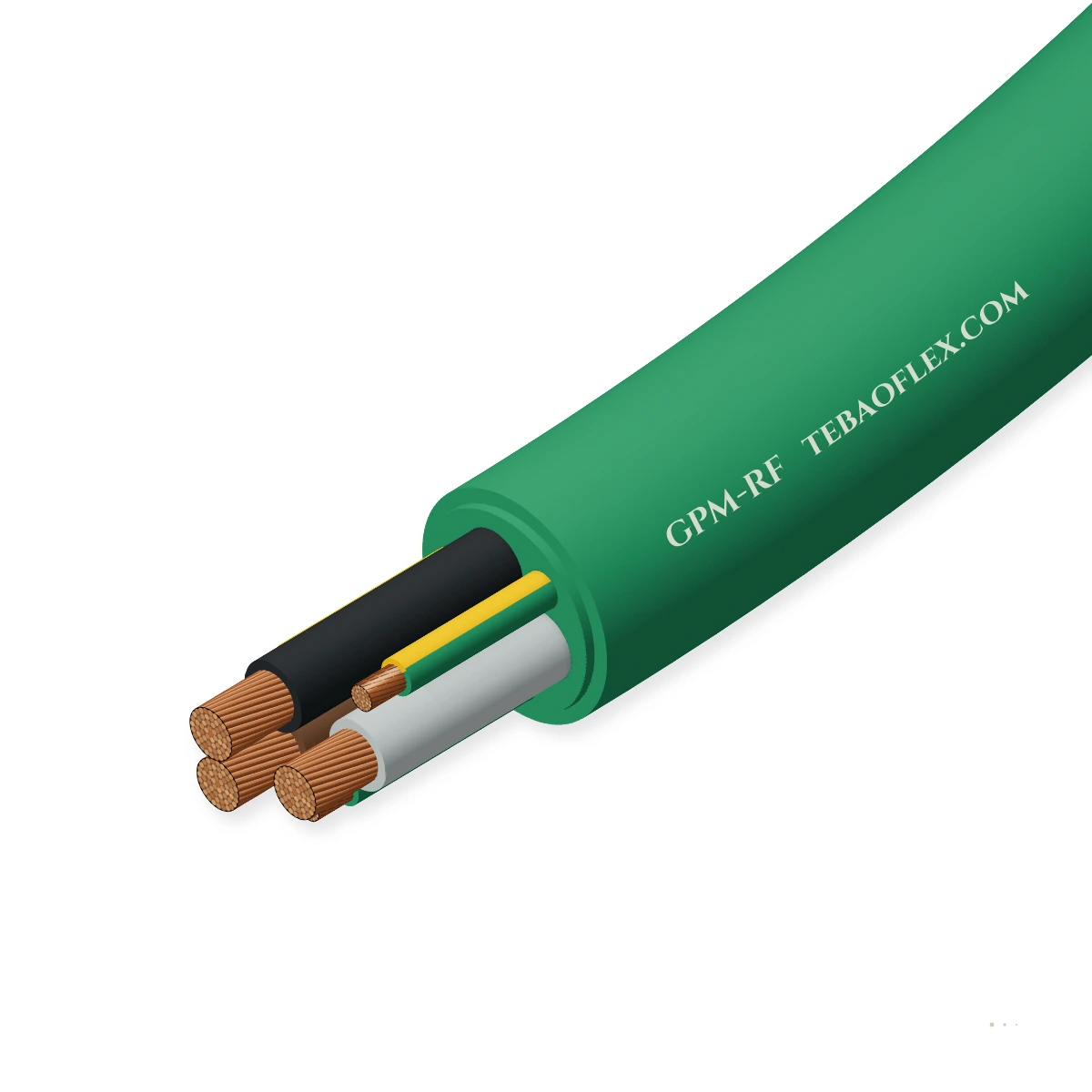

产品主图
- 额定电压
- 0.6/1 kV 3.5 kV 交流例行试验
- 拉伸载荷
- 20 N/mm² 350 N 至 11,100 N 拉力
- 运行速度
- 90 m/min 单排螺旋卷筒与乱排卷筒
- 弯曲半径
- 6 × D（卷盘） 卷筒 4 × D · 导轮 9 × D
- 移动弯曲温度
- -25 至 +80 °C 固定敷设 -30 至 +80 °C
- 外护套
- 绿色 PUR RAL 6032 绿色护套 + 编织层
本电缆型号的典型值（依据 IEC 60502-1 / DIN VDE 0295）——具体订单参数将在技术规格书与报价单中确认。
应用工况
GPM-RF 是否适合您的设备？
GPM-RF 是一款连续重型 PUR 卷筒电缆，用于乱绕式和单层螺旋式电缆卷筒，在弹簧式和电动卷筒上为速度最高 90 m/min 的水平运行机械供电。其交联弹性体动力线芯绝缘、PUR 内护套加外护套结构以及 20 N/mm2 的拉伸承载能力，适合室内外苛刻、高循环次数的起重机和物料搬运供电。未经事先咨询，它不适用于排绕式卷筒、浸水或换向滑轮。
圆柱形／多层卷筒
适用
适用于动态拉力最高 11,100 N (20 N/mm²) 的圆筒形及单排螺旋卷筒。
拖链系统
适用
耐磨双层 PUR 护套同样适用于重载水平拖链及导向护缆槽。
典型设备集装箱码头轨道吊 (RMG) 与轮胎吊 (RTG)散料堆料机与取料机钢厂及铸造车间桥式起重机自动化转运车与轨道穿梭车造船厂及船坞门座起重机重型木材加工、再生回收及采石场输送机
电缆结构
逐层了解结构

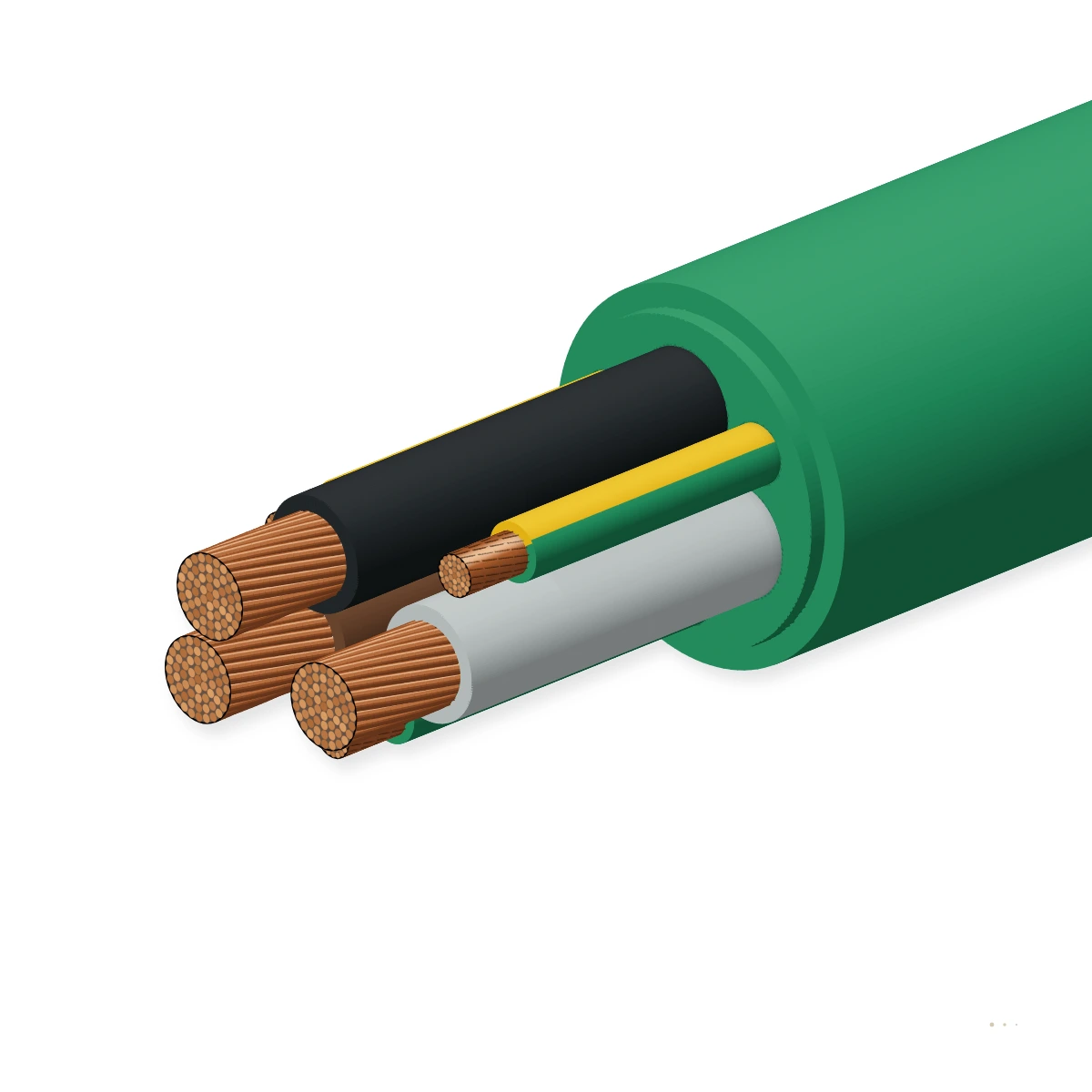

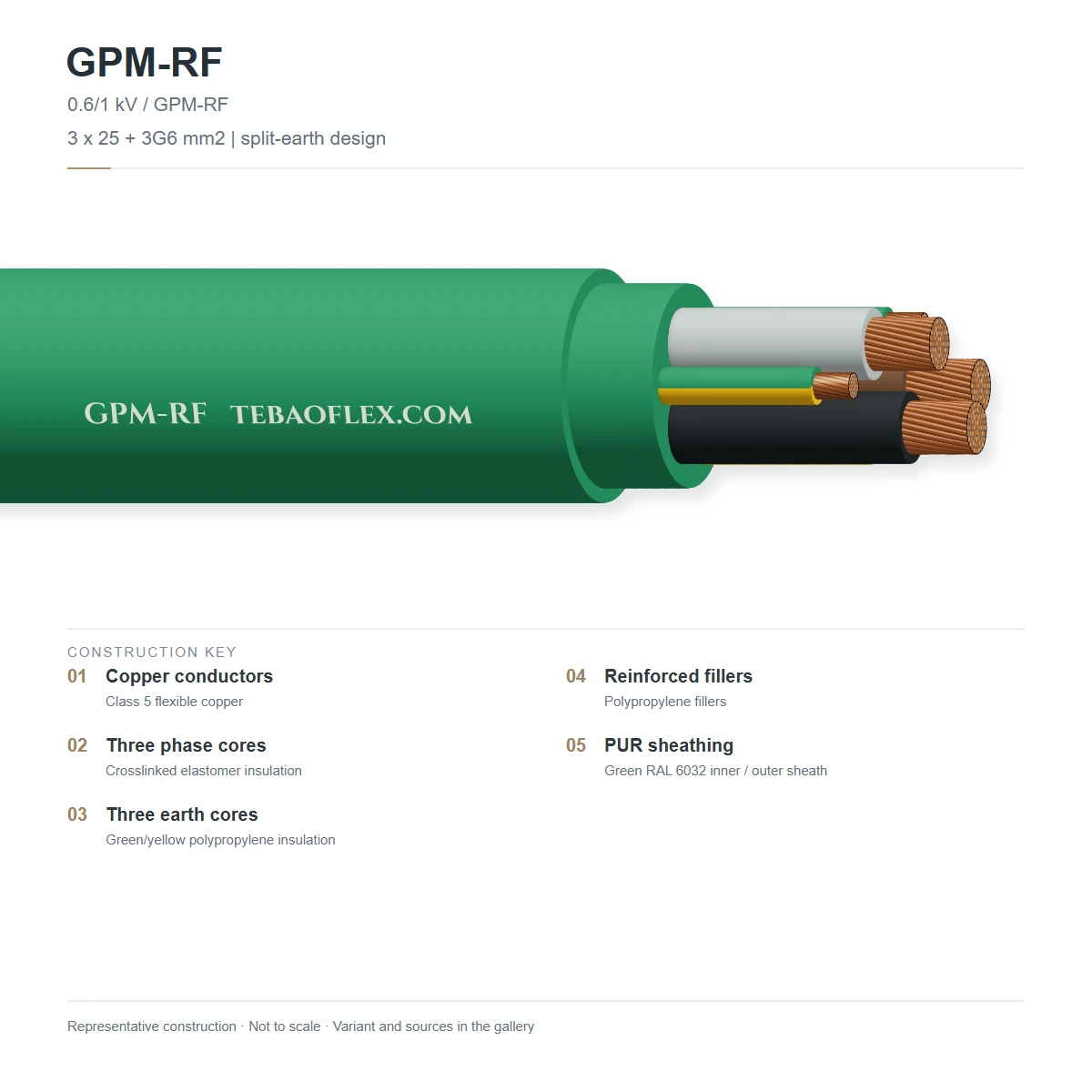

图示：GPM-RF 3×70 + 3G16 — 超细 5 类裸铜导体, 交联弹性体动力绝缘 (PP 于 2.5 mm² 控制线芯规格), 挤包 PUR 内护套, 抗扭转合成纤维纱线编织层及绿色 RAL 6032 PUR 外护套。
| # | 结构层 | 材料与参考标准 |
|---|---|---|
| 1 | 导体数 | 超细绞合裸铜, 5 类符合 IEC 60228 / DIN VDE 0295 / BS 6360超柔多层绞合用于持续卷筒收放 |
| 2 | 线芯绝缘 | 高介电强度聚丙烯于 2.5 mm² 控制线芯规格; 交联弹性体胶料于 10–185 mm² 动力线芯规格白色数字编号控制线芯或 HD 308 S2 棕色/黑色/灰色 + 黄绿双色地线 |
| 3 | 中心支撑芯与成缆绞合 | 线芯绞合采用短节距围绕加强型合成纤维中心加强件 (分裂 3G 接地于 3+3 动力线芯规格)平衡线芯几何结构下方高卷筒张力 |
| 4 | 内护套 | 挤压式挤包热塑性聚氨酯 (PUR) 内衬层护套锁定线芯绞合几何结构防止螺旋扭结 |
| 5 | 抗扭转加强编织层 | 高强力合成纤维纱线编织层硫化夹于 PUR 内护套与外护套之间吸收抗扭扭矩及承载 20 N/mm² 抗拉载荷 |
| 6 | 外护套 | 无卤热塑性聚氨酯 (PUR), 绿色 RAL 6032 配黑色喷印IEC 60332-1 阻燃 · 油, 臭氧, UV & 磨损耐受 |
GPM-RF 控制 (7G2.5 – 39G2.5)
7 至 39 线芯 × 2.5 mm² 配聚丙烯绝缘, 白芯数字编号线芯 + 黄绿双色地线
GPM-RF 4G 动力 (4G10 – 4G25)
4 芯馈线电缆 (10 至 25 mm²) 配交联弹性体绝缘
GPM-RF 3+3 动力 (3×25+3G6 – 3×185+3G35)
对称 3 相 + 3 分裂地线线芯于外侧线芯间隙 (最高达 450 / 11,100 N)
技术数据
额定值与运行条件
典型值: 以下为该型号电缆的典型参数（依据 IEC 60502-1 / DIN VDE 0295）。实际订单数值将在规格书与报价单中确认。
电气
- 额定电压 U0/U
- 0.6/1 kV (IEC 60502-1)
- 耐压试验
- 按 IEC 60502-1 施加 3.5 kV AC
热性能
- 环境温度——移动弯曲 / 固定敷设
- -25 至 +80 °C 弯曲 · -30 至 +80 °C 固定
- 导体最高运行温度
- +90 °C (短路 +200 °C)
机械
- 最高水平运行速度
- 最高 90 m/min 于乱绕与单螺旋卷筒 (更高速度可垂询定制)
- 允许拉伸载荷
- 20 N/mm² (350 N 于 7G2.5 最高 11,100 N 于 3×185+3G35)
- 最小弯曲半径
- 4 × D 于抗拉卷筒 · 6 × D 于卷筒筒体 · 9 × D 于导向装置
参考标准
- 参考标准
- IEC 60228 / DIN VDE 0295 / BS 6360 Class 5 · IEC 60502-1 · IEC 60332-1
- 环境耐受性能
- 无卤 · 油, 臭氧, UV & 潮气耐受 · 室内与户外卷筒工况
规格尺寸
尺寸、重量、抗拉负荷与载流量
涵盖多芯控制 (7G2.5–39G2.5) 与馈电动力 (4G10 至 3×185+3G35) 的 17 种配置
| 订货型号 | 芯数 × mm² | 最小外径 mm | 最大外径 mm | 铜重 kg/km | 近似总重 ≈ kg/km | 最大拉力 N | 额定电流 A (30 °C) | 询价 |
|---|---|---|---|---|---|---|---|---|
| 全部规格 | ||||||||
| 控制 2.5 mm² | ||||||||
| GPM-RF 7 G 2.5 | 7 G 2.5 | 13.0 | 15.0 | 155 | 280 | 350 | 20 | |
| GPM-RF 12 G 2.5 | 12 G 2.5 | 15.0 | 17.5 | 260 | 410 | 600 | 16 | |
| GPM-RF 20 G 2.5 | 20 G 2.5 | 19.0 | 21.0 | 445 | 660 | 1,000 | 13 | |
| GPM-RF 24 G 2.5 | 24 G 2.5 | 21.0 | 24.0 | 533 | 820 | 1,200 | 12 | |
| GPM-RF 30 G 2.5 | 30 G 2.5 | 22.0 | 24.0 | 648 | 900 | 1,500 | 11 | |
| GPM-RF 39 G 2.5 | 39 G 2.5 | 25.0 | 28.0 | 855 | 1,160 | 1,950 | 10 | |
| 动力 4G (10–25 mm²) | ||||||||
| GPM-RF 4 G 10 | 4 G 10 | 16.0 | 18.0 | 384 | 550 | 800 | 75 | |
| GPM-RF 4 G 16 | 4 G 16 | 19.3 | 21.5 | 614 | 850 | 1,280 | 100 | |
| GPM-RF 4 G 25 | 4 G 25 | 23.9 | 26.5 | 960 | 1,300 | 2,000 | 127 | |
| 动力 3+3 (25–185 mm²) | ||||||||
| GPM-RF 3×25 + 3G6 | 3×25 + 3G6 | 23.2 | 25.8 | 856 | 1,200 | 1,500 | 127 | |
| GPM-RF 3×35 + 3G6 | 3×35 + 3G6 | 26.6 | 29.5 | 1,030 | 1,500 | 2,100 | 158 | |
| GPM-RF 3×50 + 3G10 | 3×50 + 3G10 | 29.5 | 32.5 | 1,500 | 2,150 | 3,000 | 192 | |
| GPM-RF 3×70 + 3G16 | 3×70 + 3G16 | 34.0 | 37.5 | 2,222 | 3,100 | 4,200 | 246 | |
| GPM-RF 3×95 + 3G16 | 3×95 + 3G16 | 39.0 | 42.0 | 2,814 | 3,750 | 5,700 | 298 | |
| GPM-RF 3×120 + 3G25 | 3×120 + 3G25 | 44.0 | 47.0 | 3,570 | 4,900 | 7,200 | 346 | |
| GPM-RF 3×150 + 3G25 | 3×150 + 3G25 | 49.0 | 52.5 | 4,380 | 5,900 | 9,000 | 395 | |
| GPM-RF 3×185 + 3G35 | 3×185 + 3G35 | 54.4 | 58.8 | 6,750 | 7,400 | 11,100 | 450 | |
- 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
- 载流量适用于计入卷筒层数降容系数之前的 30 °C 自由空气环境。
| 芯数 × mm² | 20 °C 最大直流电阻 Ω/km | 电压降 (cos φ = 0.8) V/A·km | 标称载流量 (30 °C) A | 最大抗拉负荷 N |
|---|---|---|---|---|
| 7 G 2.5 | 7.98 | 14.00 | 20 | 350 |
| 12 G 2.5 | 7.98 | 14.00 | 16 | 600 |
| 20 G 2.5 | 7.98 | 14.00 | 13 | 1,000 |
| 24 G 2.5 | 7.98 | 14.00 | 12 | 1,200 |
| 30 G 2.5 | 7.98 | 14.00 | 11 | 1,500 |
| 39 G 2.5 | 7.98 | 14.00 | 10 | 1,950 |
| 4 G 10 | 1.91 | 3.46 | 75 | 800 |
| 4 G 16 | 1.21 | 2.22 | 100 | 1,280 |
| 4 G 25 | 0.78 | 1.46 | 127 | 2,000 |
| 3×25 + 3G6 | 0.78 | 1.46 | 127 | 1,500 |
| 3×35 + 3G6 | 0.55 | 1.06 | 158 | 2,100 |
| 3×50 + 3G10 | 0.39 | 0.76 | 192 | 3,000 |
| 3×70 + 3G16 | 0.27 | 0.56 | 246 | 4,200 |
| 3×95 + 3G16 | 0.21 | 0.44 | 298 | 5,700 |
| 3×120 + 3G25 | 0.16 | 0.36 | 346 | 7,200 |
| 3×150 + 3G25 | 0.13 | 0.31 | 395 | 9,000 |
| 3×185 + 3G35 | 0.11 | 0.26 | 450 | 11,100 |
- 电压降数值适用于 cos φ = 0.8 下的三相运行工况。
卷筒校核
是否匹配您的设备？
基于技术参数的初步校核。工程师将在报价时结合卷筒几何尺寸、加速度与拉力做最终确认。
校核结果
卷筒芯径 450 mm ≥ 450 mm弯曲半径符合要求（6 × 外径 37.5 mm）
60 m/min ≤ 90 m/min在额定运行速度范围内
2,000 N 超出动态峰值上限 0 N请选用更大导体截面或降低运行张力
- 最小弯曲半径
- 225 mm
- 最小卷筒芯径
- ≈ 450 mm
- 卷筒电缆重量
- 248.0 kg
- 铜含量
- 177.8 kg
仅供参考：基于数据表外径及 6 × 外径弯曲半径计算。按 DIN VDE 0298-4 的卷筒多层缠绕载流量折减需另行核算。
质量与认证
测试与检验
每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。
- 导体第 5 类绞合导体
- 火花试验100% 在线检测
- 成缆线芯、地线与填充
- 护套挤出内护套、编织／屏蔽、外护套
- 电气测试交流耐压与导体电阻
- 尺寸外径与护套壁厚
- 检验文件与发运装盘出厂与发运
| 测试与检验 | 试验值／参考标准 | 频次 |
|---|---|---|
| 例行试验 | ||
| AC 工频耐压试验 | 3.5 kV AC | 每盘出厂长度 |
| 20 °C 导体 DC 电阻测量 | IEC 60228 / DIN VDE 0295 Class 5 | 每盘出厂长度 |
| 抽样试验 | ||
| 单根垂直电缆火焰蔓延试验 | IEC 60332-1 | 每生产批次 |
| PUR 双护套与抗扭编织层耐久试验 | 20 N/mm² 抗拉应力 · R ≥ 6 × D | 型式认可 |
检验证书
每盘随附，列明该盘电缆整根长度的例行试验结果。产品认证
0.6/1 kVCE · LVDRoHS · REACH
企业体系证书
ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC
标识与供货
订购与交付
护套印字
TEBAOFLEX GPM-RF [芯数 × mm²] 0.6/1 kV · HALOGEN-FREE PUR · CE · [年份] · [米标]
- 标准包装
- 可回收木盘或定长裁切卷绕总成
- HS 编码
- 8544.49
常见问题
工程师首先关注的问题
未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。
GPM-RF 的设计用途是什么？
GPM-RF 用于乱绕式和单层螺旋式卷筒上的连续重型水平卷绕。其用途是在机械负载下反复卷绕和放出的同时输送动力或控制回路。该结构结合了柔性 Class 5 铜导体、加强型中心填充、适用时动力线芯的弹性体绝缘，以及聚氨酯内护套和外护套。因此它是一款卷筒电缆，而不是适用于一切移动场合的通用柔性电缆。实际的卷筒几何尺寸、路径和电气负载仍是选型的核心。
GPM-RF 能否在 90 m/min 下连续运行？
所列水平运行速度为连续工况下最高 90 m/min。该数值必须结合加速度、电缆拉力、弯曲半径、卷筒装满程度和卷绕质量一并考虑。卷筒的机械负荷可能在加速、制动，或电缆从接近装满或接近放空的卷筒上离开时达到最高。仅凭速度并不能完整描述工况。为实现可靠选型，请同时给出正常和峰值运动参数，以及行程长度、卷筒类型和从卷筒到移动设备的电缆路径。
如何选择 GPM-RF 的线芯配置？
请用 GPM-RF 配置表选择所需的线芯数和导体截面，然后把该配置与机械回路明细表对应起来。控制型配置覆盖 7 G 2.5 至 39 G 2.5，动力型配置包括 4 G 以及三相加三接地的配置。“G”表示含有保护接地导体。导体截面应按卷绕状态下的实际电气负载选取，线芯数量应按所需的全部动力、接地和控制功能选取，而不要默认预留功能已被考虑。
卷筒和导向装置适用哪种弯曲半径？
最小弯曲半径取决于电缆在何处弯曲：卷筒处为外径的 6 倍，导向装置处为外径的 9 倍，防张力卷筒处为外径的 4 倍。应使用所选配置的实际外径，而不是其他规格的标称外径。由于各处的弯曲几何形状不同，这些要求各有其目的。即使卷筒筒体本身芯径足够，半径过小的导向装置也可能成为决定电缆疲劳的因素。
GPM-RF 是否包含屏蔽层或光纤单元？
不含。GPM-RF 既不是屏蔽电缆，也不是光纤电缆。不应假定它能保护敏感的模拟、数据或通信回路免受电磁干扰。保护接地导体是电气安全导体，不是信号屏蔽层。当移动系统需要屏蔽控制、数据或光纤连接时，请单独定义这些回路及其接口要求。这样可避免把接地配置或聚氨酯护套当作电磁兼容性解决方案的替代。
为什么这款电缆同时采用 PUR 内护套和外护套？
双层聚氨酯护套承担两项互补的机械作用。聚氨酯内护套支撑并包覆绞合线芯，而聚氨酯外护套形成耐磨表面，直接面对卷绕路径、导向装置和电缆绕层。这并不意味着电缆坚不可摧：锐边、挤压点、松散卷绕和导向装置对正不当仍可能损伤电缆。实际优势在于，这种结构是针对重型连续卷绕的分层机械应力量身设计的，而不是采用单层护套的柔性电缆方案。
GPM-RF 能用于任何电缆卷筒吗？
当工况为水平运行且在所述工况限值之内时，GPM-RF 适用于乱绕式和单层螺旋式电缆卷筒，包括弹簧驱动和电动驱动的布置。对于排绕式卷筒、浸水或使用换向滑轮的路径，它不是默认选择。这些布置会改变张力、侧壁接触、弯曲方向和电缆支撑对电缆的作用方式。垂直运行也是另一种机械工况。在把一种卷筒电缆结构视为可与另一种互换之前，请先说明卷筒和路径情况。
应如何理解电压和电流数据？
0.6/1 kV（U0/U）额定值表示电缆在导体对地和导体对导体工况下的电压标记。最高 AC 和 DC 工作电压条目是独立的工作极限。相比之下，IEC 60502-1 的电压引用涉及电气试验，不得视为正常工作电压。载流量同样不能脱离安装方式单独选择：在卷筒上多层卷绕的电缆比自由空气中的电缆散热更差，这会影响导体温度裕度。
GPM-RF 是否适用于室外、有油或多水区域？
聚氨酯外护套适用于室内和室外暴露环境，并耐磨损、臭氧、UV 和油。无卤描述的是材料配方，不应理解为火灾中线路完整性的声明。该电缆适用于干燥、潮湿和多水场所环境，但不适用于浸水。请针对实际路径评估积水、化学品接触、日照、温度和机械接触点。绿色 RAL 6032 外护套便于识别该系列；颜色不改变其电气工况。
GPM-RF 询价应包含哪些信息？
请写明 GPM-RF 系列、准确的导体配置、截面、系统电压、所需长度和回路功能。并补充卷筒类型、卷绕方向、卷筒芯径、卷绕宽度、行程长度、速度、加速度、工作张力和导向装置布置。请包含固定端和移动端的端接接口、环境暴露条件、交货地点、要求交期和项目文件需求。这些细节把电缆与实际卷筒系统联系起来，也有助于避免出现电气上合适但造成卷筒容量、弯曲几何形状或敷设条件不适宜的配置。
