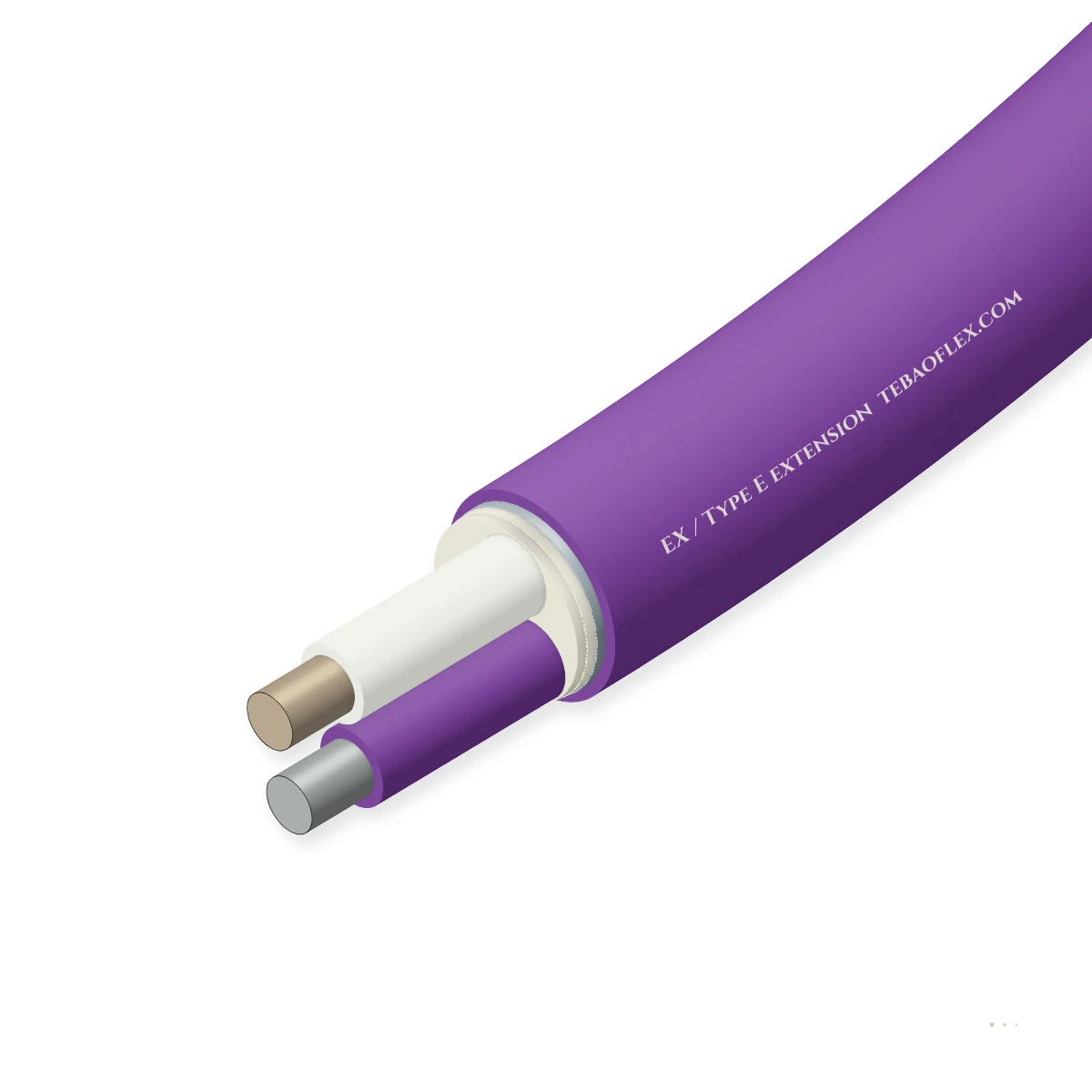

IEC 60584-3 Type EX thermocouple 电缆IEC 60584-3 / ANSI MC96.1NiCr (+) / CuNi (−) 真正 EX~68 µV/°C · 非-Magnetic

EX / Type E extension Thermocouple 电缆真正 NiCr / CuNi (Type E) 高-EMF (~68 µV/°C) 非-magnetic thermocouple 电缆

真正 NiCr / CuNi (Type E) 高-EMF (~68 µV/°C) 非-magnetic thermocouple 电缆

低电磁干扰设计

电磁屏蔽

阻燃

耐油

规格配置

订货型号: EX-PVC-PiMF 4×2×1.0
近似外径 ≈: 12.8 mm
总计重量 ≈: 212 kg/km
Min. 弯曲 R (固定敷设): 96 mm
规格配置: 4×2×1.0 mm² (7/0.43)

全部规格 (14)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

合金线对: NiCr (+) / CuNi
Seebeck output: ≈ 68 µV/°C
EMF tolerance: Class 1: ±1.5 °C
回路耐受性: ≈ 1.20 Ω/m/线对
IEC 色标编码: + Violet / − Wh
ANSI 色标编码: + Purple / − 红色

本电缆型号的典型值（依据 IEC 60584-3 / ANSI MC96.1 / ASTM E230）——具体订单参数将在技术规格书与报价单中确认。

应用工况

EX / Type E extension 是否适合您的设备？

高-output Type EX thermocouple extension 电缆 built 至 IEC 60584-3 及 ANSI MC96.1 配非-magnetic 镍-Chromium (+ NiCr) 及铜-镍 (− CuNi) 导体 delivering highest Seebeck output (~68 µV/°C) any 标准 thermocouple.

固定敷设

适用

Supplied 于 PVC, XLPE/LSZH 及 +200 °C FEP/PTFE 用于涡轮 skids, 电缆桥架及 DCS marshalling cabinets.

盾构机／TBM 台车推进卷筒

适用

SWA 铠装型式 (EX-XLPE-SWA) 防护井下动力-plant 及 LNG trench 敷设线路。

海洋平台与船舶甲板桥架敷设

适用

同时 NiCr 及 CuNi 导体均 completely 非-ferrous 及 rust-无于 humid 户外 atmospheres.

拖链系统

不适用

Static 及 occasional-弯曲 thermocouple 电缆; 非 designed 用于持续拖链。

PUR 拖链控制电缆

典型设备气体 & Steam 涡轮 Exhaust 监视Cryogenic Air 分离 & LNG PlantsMRI, Cyclotron & 高-Magnetic-电场 Labs航空航天 Propulsion & 耐热试验 CellsChemical & Petrochemical 工艺单元

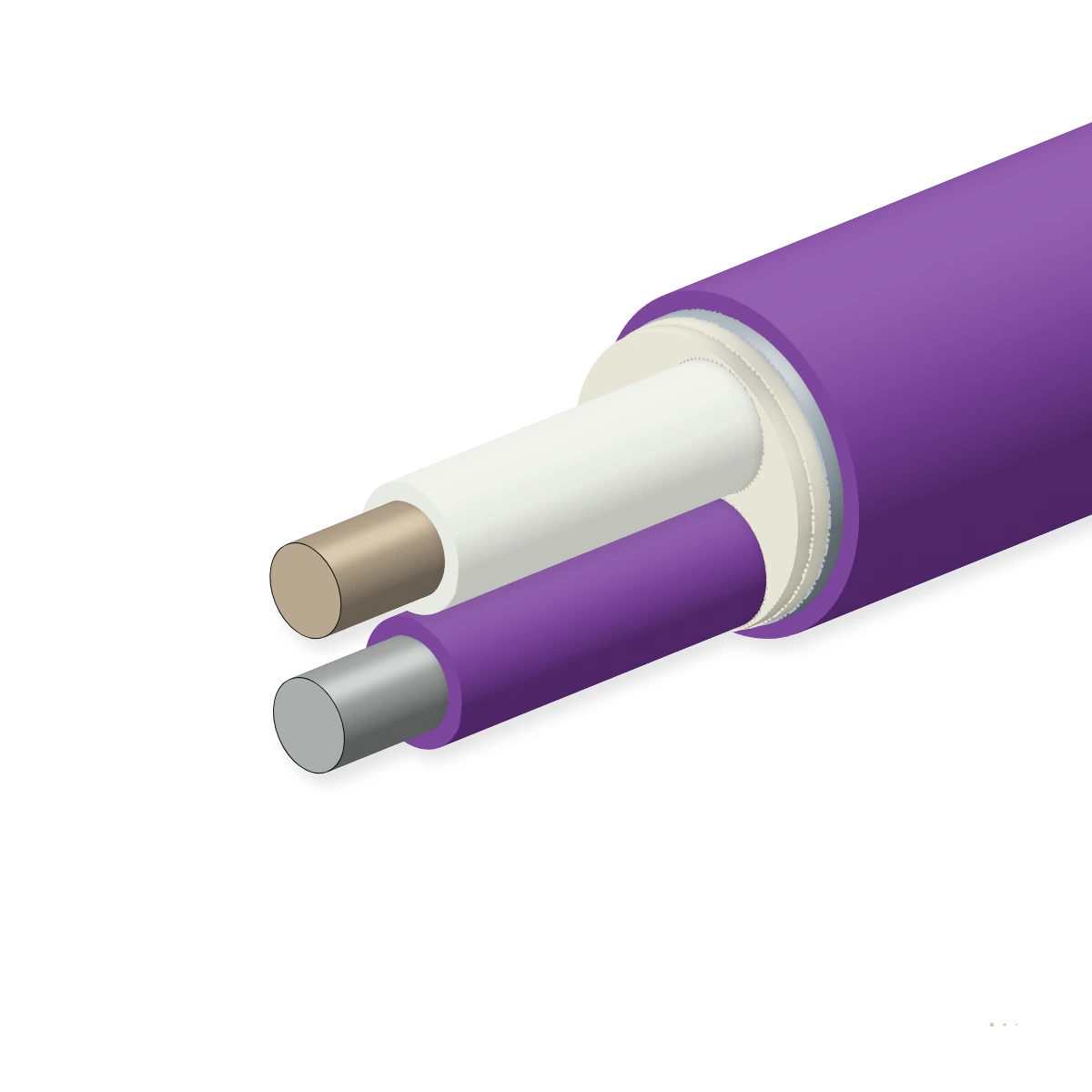

电缆结构

逐层了解结构

图示: EX-PVC -PiMF 4×2×1.0 mm² (IEC 60584-3) 配 7 线绞合 NiCr (+) 及 CuNi (−) 导体, Violet (+) / 白色 (−) 数字编号绝缘, 分相 & 总铝/ PET 屏蔽层及 Violet RAL 4005 外护套。

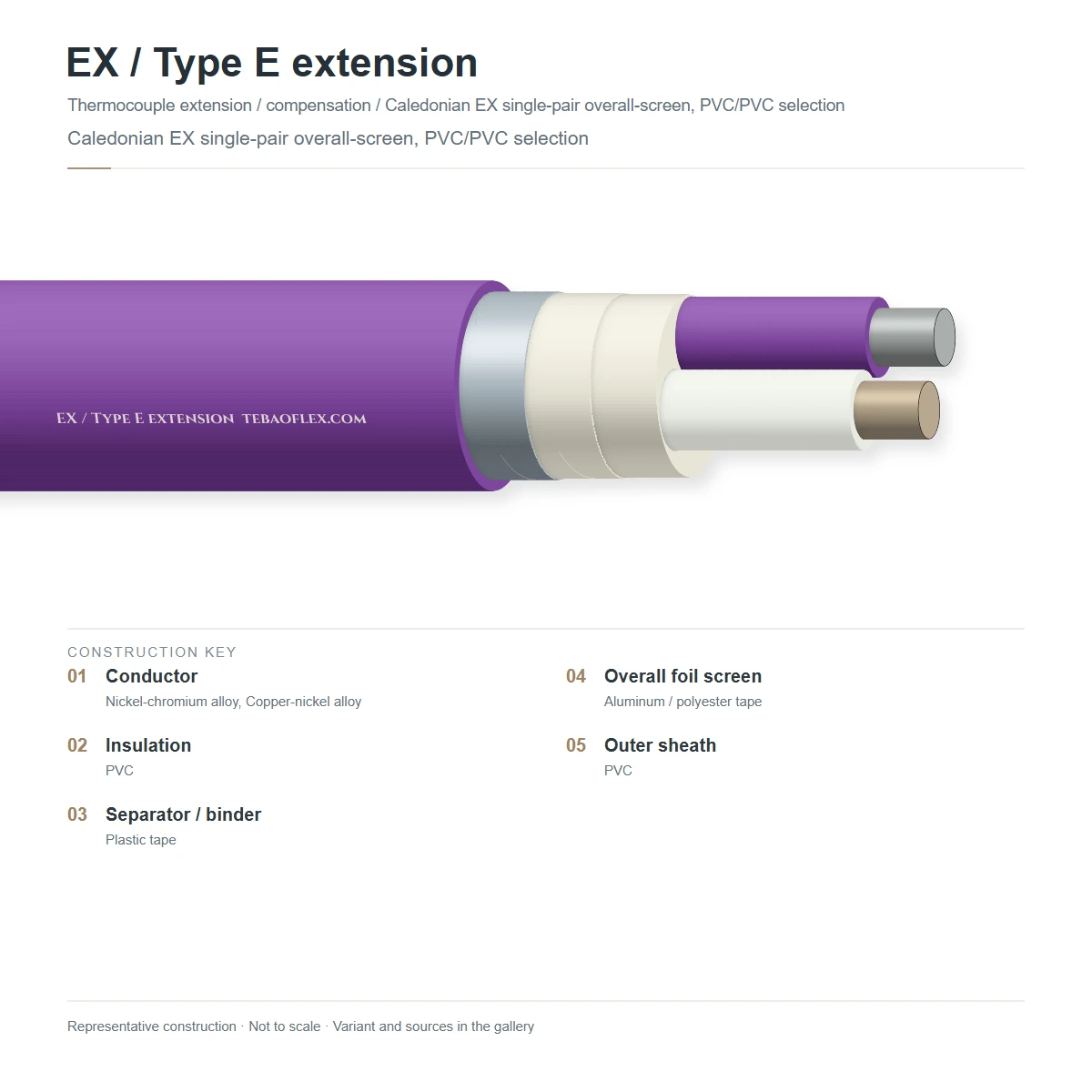

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	真正 Type EX thermocouple 合金导体	Positive (+): 镍-Chromium (NiCr 90/10, 非-magnetic) · Negative (−): 铜-镍 (CuNi 55/45, 非-magnetic), 实心单股或 7 线绞合兼顾 positive leg Type K 配 negative leg Type J/T 用于 ~68 µV/°C sensitivity
2	彩色编码线芯绝缘	105 °C HR-PVC, +90 °C XLPE, 或 +200 °C FEP (IEC: + Violet / − 白色; ANSI: + Purple / − 红色)高绝缘介质绝缘防止 millivolt 信号 leakage
3	分相 & 总铝/ PET 屏蔽层	铝/ PET laminated 绕包带 + 0.5 mm² 镀锡铜排流线丝 (OS 或 PiMF+OS)100 % 静电屏蔽
4	可选 SWA 或镀锡铜编织层	非铠装, 镀锡铜丝编织层, 或镀锌钢线丝铠装 (SWA)机械保护用于涡轮 skids 或户外 trenches
5	外护套 (Violet / Purple RAL 4005 或 Ex-i 蓝色)	阻燃 PVC, 低烟无卤 (LSZH), 或氟聚合物 FEPIEC 60332-1-2 / IEC 60332-3-24 阻燃

EX — IEC 60584-3 (Violet/白色)

Positive (+) Violet, Negative (−) 白色, 外护套 Violet (RAL 4005)

EX — ANSI MC96.1 (Purple/红色)

Positive (+) Purple, Negative (−) 红色, 外护套 Purple 符合 ASTM E230

EX-FEP / EX-SWA

−60…+200 °C FEP 氟聚合物用于涡轮 skids 或 SWA 铠装用于 trenches

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 IEC 60584-3 / ANSI MC96.1 / ASTM E230）。实际订单数值将在规格书与报价单中确认。

电气

Positive 导体 (+): 镍-Chromium (NiCr ~90 % Ni / 10 % Cr, 非-magnetic, ~70.6 µΩ·cm)
Negative 导体 (−): 铜-镍 (CuNi ~55 % 铜 / 45 % Ni, 非-magnetic, ~49 µΩ·cm)
Tolerance Class 1 (IEC 60584-3): ±1.5 °C (±120 µV) 包覆于 −25 °C 至 +200 °C junction 系列范围
Tolerance Class 2 (IEC 60584-3): ±2.5 °C (±200 µV) 包覆于 −25 °C 至 +200 °C junction 系列范围
标称 Seebeck coefficient: ≈ 68.0 µV/°C (0 至 +100 °C) · 回路 R ≈ 1.20 Ω/m 在 1.0 mm²

热性能

Thermoelectric calibration 系列范围: −25 °C 至 +200 °C (真正 extension 等级 EX)
绝缘额定值 (按护套型): −25…+105 °C (HR-PVC) · −40…+90 °C (XLPE/LSZH) · −60…+200 °C (FEP)

机械

导体绞合结构: 0.5 mm² (7/0.30) · 1.0 mm² (7/0.43) · 1.5 mm² (7/0.53) 或实心单股
最小弯曲半径: 7.5 × OD (非铠装) · 10 × OD (SWA 铠装)

耐受性能

阻燃性能: IEC 60332-1-2 & IEC 60332-3-24 类别 C
腐蚀 & magnetic 抗扰度: 100 % 非-ferrous, 非-magnetic 导体线对

参考标准

Thermocouple 电缆标准: IEC 60584-3, ANSI/ISA MC96.1 (ASTM E230) & DIN 43722
电缆结构标准: BS EN 50288-7 / BS 5308

标识

IEC 60584-3 色标编码: (+) Violet · (−) 白色 · 外护套: Violet (或蓝色 Ex-i)
ANSI MC96.1 色标编码: (+) Purple · (−) 红色 · 外护套: Purple
海关税则号（HS）: 8544.49

规格尺寸

14 标准 EX / Type E extension thermocouple 电缆种规格

单根-线对及多-线对 (1P 至 24P) PVC, XLPE/LSZH, FEP (+200 °C) 及 SWA 铠装结构。

Dimensions, 结构 & weights
订货型号	规格配置	绝缘 / 护套	温度。系列范围	近似外径 ≈ mm	近似重量 ≈ kg/km	Min. 弯曲 R 固定敷设 mm
EX 耐热 PVC / PVC 屏蔽 (−25…+105 °C)
EX-PVC-OS 1×2×0.5	1×2×0.5 mm² (7/0.30)	PVC / PVC (OS)	−25…+105 °C	5.6	44	42
EX-PVC-PiMF 2×2×0.5	2×2×0.5 mm² (7/0.30)	PVC / PVC (PiMF+OS)	−25…+105 °C	8.6	84	64
EX-PVC-PiMF 4×2×0.5	4×2×0.5 mm² (7/0.30)	PVC / PVC (PiMF+OS)	−25…+105 °C	10.8	142	81
EX-PVC-PiMF 8×2×0.5	8×2×0.5 mm² (7/0.30)	PVC / PVC (PiMF+OS)	−25…+105 °C	14.1	246	106
EX-PVC-PiMF 12×2×0.5	12×2×0.5 mm² (7/0.30)	PVC / PVC (PiMF+OS)	−25…+105 °C	16.9	348	127
EX-PVC-OS 1×2×1.0	1×2×1.0 mm² (7/0.43)	PVC / PVC (OS)	−25…+105 °C	6.7	68	50
EX-PVC-PiMF 4×2×1.0	4×2×1.0 mm² (7/0.43)	PVC / PVC (PiMF+OS)	−25…+105 °C	12.8	212	96
EX-PVC-OS 1×2×1.5	1×2×1.5 mm² (7/0.53)	PVC / PVC (OS)	−25…+105 °C	7.5	92	56
EX-PVC-PiMF 4×2×1.5	4×2×1.5 mm² (7/0.53)	PVC / PVC (PiMF+OS)	−25…+105 °C	14.3	286	107
EX 高温 FEP / FEP 屏蔽 (−60…+200 °C)
EX-FEP-OS 1×2×0.5	1×2×0.5 mm² (7/0.30)	FEP / FEP (OS)	−60…+200 °C	4.6	38	34
EX-FEP-PiMF 4×2×0.5	4×2×0.5 mm² (7/0.30)	FEP / FEP (PiMF+OS)	−60…+200 °C	9.2	128	69
EX-FEP-OS 1×2×1.0	1×2×1.0 mm² (7/0.43)	FEP / FEP (OS)	−60…+200 °C	5.6	58	42
EX XLPE / LSZH / SWA 铠装直接-Burial (−40…+90 °C)
EX-XLPE-SWA 1×2×1.5	1×2×1.5 mm² (7/0.53)	XLPE / SWA / LSZH	−40…+90 °C	12.1	298	121
EX-XLPE-SWA 4×2×1.5	4×2×1.5 mm² (7/0.53)	XLPE / SWA / LSZH	−40…+90 °C	19.8	745	198

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
请选用 'IEC' (+ Violet / − 白色) 或 'ANSI' (+ Purple / − 红色) 颜色编码识别当 ordering.

回路耐受性 & EMF parameters 按导体规格
导体规格	(+) NiCr R₂₀ Ω/m ≈	(−) CuNi R₂₀ Ω/m ≈	回路 R₂₀ / 线对 Ω/m ≈	Class 1 tol. (−25…+200 °C)
0.50 mm² (7/0.30 mm · AWG 20)	1.41	0.98	2.39	±1.5 °C (±120 µV)
0.75 mm² (7/0.37 mm · AWG 18)	0.94	0.65	1.59	±1.5 °C (±120 µV)
1.00 mm² (7/0.43 mm · AWG 17)	0.71	0.49	1.20	±1.5 °C (±120 µV)
1.50 mm² (7/0.53 mm · AWG 16)	0.47	0.33	0.80	±1.5 °C (±120 µV)

Because 同时 NiCr (70.6 µΩ·cm) 及 CuNi (49 µΩ·cm) 均高-resistivity alloys, select 1.0 mm² 或 1.5 mm² 于敷设线路优于 100 m.

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
Thermoelectric EMF calibration 试验 (IEC 60584-3)	EMF deviation 内 Class 1 (±1.5 °C / ±120 µV) 在 +100 °C / +200 °C	每根合金 batch
1500 V / 2000 V AC 绝缘介质 & 连续性试验	1 min AC withstand 试验无 breakdown	每根制造卷筒

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

IEC 60584-3 Class 1 & Class 2 CertifiedANSI/ISA MC96.1 & ASTM E230 CompliantCE, RoHS 2 (2011/65/EU) & REACH

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX EX TYPE E EXTENSION <size> IEC 60584-3 CLASS 1 CE

交货形式: 非-returnable fumigated wooden 卷筒
标准节距: 500 m · 1000 m 标准卷筒 (切割节距可按需定制)
最小起订量: 500 m (stock 种规格) · 1000 m (定制)
交货期: 2–4 weeks ex-协同
Incoterms: EXW, FCA, FOB, CIF, DAP

技术资料

资料下载

PDFEX / Type E extension Thermocouple Cable – 技术规格书（英文版）共 14 种规格 · 结构、技术参数与认证 XLSXEX / Type E extension 规格数据表（Excel 英文版）含全部 14 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

Why does Type E (EX) generate highest millivolt output any 标准 thermocouple?

Type E 线对大多数 electropositive base-金属 thermocouple leg (镍-Chromium, + NiCr) 配大多数 electronegative base-金属 leg (铜-镍, − CuNi). Their 组合 Seebeck coefficient reaches ~68 µV/°C 在 +100 °C (rising 至 ~81 µV/°C 在 +500 °C) — 67 % 更高相比 Type K (~40.6 µV/°C), giving 优异信号-至-noise ratio 包覆于长距离电缆敷设线路。

Why 为 Type EX 规定的 instead Type KX 或 JX near strong magnetic fields 或于 damp environments?

Type K contains magnetic NiAl negative 线丝及 Type J contains ferromagnetic Iron positive 线丝 that 同时 rusts 于 humid air. 同时导体于 Type EX (NiCr 及 CuNi) 均 completely 非-ferromagnetic 及耐腐蚀。

How I distinguish NiCr (+) 及 CuNi (−) 导体 if 同时均非-magnetic?

于 addition 至绝缘颜色 (IEC: + Violet / − 白色; ANSI: + Purple / − 红色), Positive (+ NiCr) 导体 has ~44 % 更高 DC 耐受性相比 Negative (− CuNi) 导体 (0.71 Ω/m vs 0.49 Ω/m 在 1.0 mm²).

How should 屏蔽层及排流线丝 EX / Type E extension be earthed 于仪表及 Ex-i 回路?

至防止 circulating 50/60 Hz 接地-回路电流自 coupling 成 millivolt 或 4–20 mA 信号, 铝/ PET 屏蔽层及镀锡铜排流线丝 EX / Type E extension should be 粘合至洁净易剥仪表接地 bar 在 1 根终端仅 (typically 于控制/marshalling cabinet) 及绝缘防止 chassis 接触在电场 transmitter 或 junction 开关箱, 于 accordance 配 IEC 60079-14 及 EN 50288-7 .
